机械原理实验报告齿轮传动.docx
机械原理实验
——齿轮传动机构
一． 实验目的
1. 掌握齿轮的相关几何参数的定义及其意义。
2. 了解齿轮传动的构成，认识其组成原件。
3. 掌握齿轮传动比的计算方法。
4. 掌握齿轮的相关几何参数的计算。
5. 训练动手能力，培养综合设计的能力。
二． 实验仪器
序号 名称 数量 备注
1 试验台机架 1
2 主动轴带轮 1
3 电机轴带轮 1
4 主轴 2
5 端盖 3
6 卡环 2
三． 实验原理
(一)齿轮参数
（二）传动比计算
1、一对齿轮的传动比：
感谢你的观看
感谢你的观看
传动比大小:
i12=ω1/ω2 =Z2/Z1
转向 外啮合转向相反 取“-”号
内啮合转向相同 取“+”号
对于圆柱齿轮传动，从动轮与主动轮的转向关系可直接在传动比公式中
表示即：
i12=±z2/z1
其中"+"号表示主从动轮转向相同，用于内啮合；"－"号表示主从动轮
转向相反，用于外啮合；对于圆锥齿轮传动和蜗杆传动，由于主从动轮
运动不在同一平面内，因此不能用"±"号法确定，圆锥齿轮传动、蜗杆
传动和齿轮齿条传动只能用画箭头法确定。
对于齿轮齿条传动，若ω1表示齿轮1角速度，d1表示齿轮1分度圆直
径，v2表示齿条的移动速度，存在以下关系：V2=d1ω1/2
定轴齿轮系传动比，在数值上等于组成该定轴齿轮系的各对啮合齿轮
传动的连乘积，也等于首末轮之间各对啮合齿轮中所有从动轮齿数的连
乘积与所有主动轮齿数的连乘积之比。 设定轴齿轮系首轮为1轮、末
轮为K轮，定轴齿轮系传动比公式为：
i=n1/nk=各对齿轮传动比的连乘积i1k=(-1)M所有从动轮齿数的连乘
积/所有主动轮齿数的连乘积式中："1"表示首轮，"K"表示末轮，m
表示轮系中外啮合齿轮的对数。当m为奇数时传动比为负，表示首末轮
转向相反；当m为偶数时传动比为负，表示首末轮转向相同。
注意：中介轮(惰轮)不影响传动比的大小,但改变了从动轮的转向。
四． 实验分析
(一)齿轮参数的计算
一对渐开线标准外啮合圆柱齿轮传动的模数m=5mm，压力角=20°，
中心距a=350mm，传动比i12=1.8，求两轮的齿数、分度圆直径、齿顶
圆直径、基圆直径以及分度圆上的齿厚和齿槽宽。
感谢你的观看
感谢你的观看
(二)传动比的计算
如图所示齿轮系，蜗杆的头数z1=1，右旋；蜗轮的齿 数z2=26。一对
圆锥齿轮z3=20，z4=21。一对圆柱齿 轮z5=21，z6=28.
（三）齿轮传动优缺点分析
优点包括：
1瞬时传动比恒定，工作平稳性较高；? ?? ???
2采用非圆齿轮，瞬时传动比可按所需变化规律设计。??
3传动比变化范围大，适用于减速或增速传动。? ?? ??
4齿轮的圆周速度范围大。
5传递功率范围大，承载能力高。? ?? ?? ?? ???
6传动效率高，特别是精度较高的圆柱齿副。? ?? ???
7结构紧凑，如使用行星传动、少齿差传动，或谐波齿轮传动，可
使部件更为缩小，成为同轴线传动；? ?? ???
8维护简便。? ?? ???
缺点包括：? ?? ???
1运转中振动、冲击和噪声，并产生动载荷；? ?? ???
2无过载保护作用；? ?? ???
3要求齿轮的切齿精度较高或具有特殊齿形时，需要高精度机床、
特殊刀具和测量仪器来保证，制造工艺复杂，成本较高
(四)齿轮系作用
齿轮系的应用十分广泛，主要有以下几个方面：
1 实现相距较远的传动
当两轴中心距较大时，若仅用一对齿轮传动，两齿轮的尺寸较大，
感谢你的观看
感谢你的观看
结构很不紧凑。若改用定轴轮系传动，则缩小传动装置所占空间。
2 获得大传动比
K-H-V型行星齿轮传动，用很少的齿轮可以达到很大的传动比；
3 实现变速换向和分路传动
所谓变速和换向，是指主动轴转速不变时，利用轮系使从动轴获得
多种工作速度，并能方便地在传动过程中改变速度的方向，以适应
工件条件的变化。
（四）实验感想
1.通过对齿轮系的搭建，培养了我们的动手能力。
2.了解了齿轮的各个参数，学会了齿轮参数的计算。
3.学会了齿轮系传动比的计算方法。
4.培养了我们的小组协作能力。

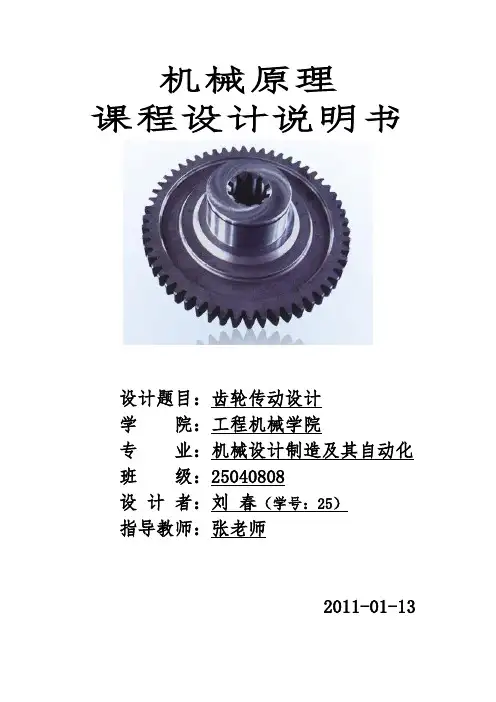

齿轮传动设计
机械原理 课程设计说明书
设计题目：齿轮传动设计 学 院：工程机械学院 专 业：机械设计制造及其自动化 班 级：25040808 设 计 者：刘 春（学号：25） 指导教师：张老师
2011-01-13 课程设计说明书 一、设计题目：齿轮传动设计 如图所示，齿轮变速箱中，两轴中心距为80㎜，
各轮齿数为Z1=35，Z2=45，Z3=24，Z4=55，Z5=19,Z6=59，模数均为m=2㎜，试确定各对齿轮
的传动传动类型，并设计这三对齿轮传动。
二、全部原始数据： Ｚ１=35，Ｚ2=45,Ｚ3=24,Ｚ4=55,Ｚ5=19,Ｚ6=59,
ｍ=2mm, ha*=1, c*=0.25, α=20， a'=80mm
三、设计方法及原理： （一）传动的类型及选择： *按照一对齿轮的变位因数之和（Ｘ1+Ｘ2）的不同，齿轮传动可分为三种类型。
1. 零传动（X1+Ｘ2=0）
a. 标准齿轮传动：X1=Ｘ2=0 传动特点：设计简单，便于互换。 b. 高度变为齿轮传动：Ｘ1=-Ｘ2≠0，Ｘ1+Ｘ2=0。一般小齿轮
采用正变位，大齿轮采用负变位。 传动特点：互换性差，需成对设计和使用，重合度略有降低。
2. 正传动(Ｘ1+Ｘ2>0) 传动特点： ① 可以减小齿轮机构的尺寸。 ② 可以减轻齿轮的磨损程度。 ③ 可以配凑中心距。 ④ 可以提高两轮的承载能力，由于两轮都可以采用正变。位，可以增加两齿轮的齿根厚度，从而提高两齿轮的抗弯能力。 ⑤ 互换性差，需成对设计，制造和使用。 ⑥ 重合度略有降低。
3. 负传动(Ｘ1+Ｘ2<0） 传动特点： ① 重合度略有降低。 ② 互换性差，需成对设计，制造和使用。 ③ 齿厚变薄，强度降低，磨损增大。 综上所述，正传动的优点突出，所以在一般情况下，采用正传动；负传动是最不理想的传动，除配凑中心距的不得已情况下，尽量不用；在传动中心距等于标准中心距时，为了提高传动质量，可采用高度变位齿轮传动代替标准齿轮传动。
机械原理实验报告书
机械原理实验指导书广东海洋大学寸金学院教务处教材科机械工程教研室2005年9月实验一：机械认识实习机构现场实习报告一、平面连杆机构1.根据机构中移动副数目的不同，平面四杆机构可分为、和三大类型。
2.根据连架杆相对机架能否作整周转动，平面铰链四杆机构可分为机构、机构和机构。
3.连杆机构可起运动形式转换的作用，即将主动件的运动形式转换为从动件的另一种运动形式。
能将转动变为摆动的有；能将转动转化为移动的有。
二、凸轮机构1.凸轮机构是一种高副机构，其组成有、和三个基本构件。
2.凸轮机构按凸轮形状分类主要有、和的凸轮机构。
3. 凸轮机构按推杆形状分类主要有、和的凸轮机构。
4. 凸轮机构按推杆运动形式分类主要有和的凸轮机构，5. 凸轮机构按闭锁方式分类主要有和闭锁的凸轮机构。
三、齿轮机构1. 平面齿轮机构用于两平行轴之间的传动，常见类型有、和。
2. 空间齿轮机构用于两空间两相交轴或相错轴之间的传动，常见类型有、和。
3.齿轮机构也可转换运动形式，在平面齿轮机构中，将转动转换为移动的齿轮机构是。
四、轮系1.轮系可分为、、和三大类型。
2.周转轮系又可分为和两类，要使输出件具有确定的运动，前者需要个主动件，后者需要个主动件。
工厂参观实习报告1.回答指定机器的组成和加工对象，并写出机器上所能看见的机构及其作用。
2.针对指定的机器，回答其组成和加工对象，并大致说明机、电、液其上的应用。
3.现场实习小结（另附页）注：以上3题由教师指定其中2题完成。
实验二机构运动简图的测绘实验报告思考题1、一个正确的“机构运动简图”包含那些内容？实验三机构拼接及创新设计实验拼接实验报告创新设计实验报告思考题：1．在机构拼接实验中，根据你所拆分的杆组，按不同的顺序排列杆组，可能组合的机构运动方案有哪一些？要求用机构运动简图表示出来，就运动传递情况作方案比较，并简要说明之。
2．利用不同的杆组进行机构拼接，得到了哪一些有创意的机构运动方案？用机构运动简图示意创新机构运动方案。
机械类专业实习报告6篇
机械类专业实习报告6篇机械类专业实习报告篇1展开调研的原因机械一看到这个词大家都不免和工厂里满身油污，手拿冰冷坚硬铁疙瘩的工人联想到一起,，这样一来，使很多人就在机械类专业面前望而却步了，也不少人认为学习机械设计制造及自动化专业，在就业的时候找到的工作不体面，因此不愿意报考这个专业转而去挤一些爆热的专业。
，而造成这种现象的真正原因是人们对机械专业的了解只停留在早期，没有意识到随着经济和科技的发展机械行业已经不仅仅是靠人们徒手来操作机器而是更偏向于自动化远程控制。
进行这项调研希望人们可以消除对机械专业的了解的片面性，从而更客观全面的看待机械专业的就业问题。
机械专业的现状机械制造及其自动化专业是由原来传统的机械制造工艺与设备、机械设计及制造、汽车与拖拉机、机车车辆和机械电子工程等专业合并而成的，是以掌握机械设计制造基础知识为依托，并且掌握一定的计算机技术、信息化技术和自动化技术，培养具有开发能力的数控人才。
由于我国正处于发展为大型工业化国家的阶段，机械类人才的需求量长期处于较大的程度。
虽然外界对于机械类工作的看法仍然存在偏差，认为机械类工作与工厂工人无异，但这是一种片面的看法。
机械设计制造与与自动化专业培养的是复合型人才，具有非常广的适应性，比如在设备维护、数控维修、环保设备设计等领域的应用。
同时，机械类机械专业还涉及不少交叉科，通过这些知识的积累，也为跨机械专业、跨行业就业提供了强有力的保障。
现代机械工程中经常出现涉及多方面技术领域的复杂问题，特别是随着计算机技术的发展，工业产品越来越向着智能化的方向发展，机械设计与自动化专业正是以培养跨越多学科的复合型人才为其特色，在掌握计算机技术和自动化控制技术的基础上，运用先进设计制造的理论与方法，实现现代化的机械工业生产。
随着经济的快速发展和科学技术的持续进步，我们逐渐向创新型国家转变并努力实现科学技术是第一生产力的`目标。
现在社会上对于机械类人才的需求，并不像人们所想象的是那种整天与机器打交道，而是要掌握各种现代化信息技术。
机械原理实验报告
机械原理实验报告姓名：班级：学号：日期：现代机械设计教研室河南机电高等专科学校机构现场认识实验报告一、平面连杆机构1.根据机构中移动副数目的不同，平面四杆机构可分为、、三种类型。
2.根据连架杆是否能整周转动，平面铰链四杆机可分为、、。
3.在平面四杆机构中，由主动件的转动转换为从动件的移动的机构有、。
二、凸轮机构1.凸轮机构是由、、三个基本构件组成的高副机构。
2.凸轮机构按其从动件的基本形式可分为、、。
3.凸轮机构按凸轮外形可分为、、、。
4.凸轮机构按凸轮与从动件保持高副接触的方式可分为、。
三、齿轮机构1.在平面齿轮机构中，传递两平行轴间回转运动的齿轮机构有、、。
2.在平面齿轮机构中，由转动转换为移动的齿轮机构是。
3.在空间齿轮机构中，传递两相交轴间回转运动的齿轮机构有、。
4.在空间齿轮机构中，传动两交错轴间回转运动的齿轮机构有、。
四、轮系1.你所观察到的轮系的功用有哪些？五、间歇运动机构1.常用的间歇机构、、、。
2.能实现由连续转动转换为单向间歇回转的间歇机构有哪几类？六、进行了这次机构现场认识实验后，你有何收获、体会和建议？机构运动简图实验报告一、绘制机构运动简图的要求1.用圆规和三角板，按选定的比例尺绘制机构运动简图。
2.在机构运动简图上，用箭头标示原动件，用阿拉伯数字依次标示各构件，用大写英文字母标示各运动副，并列表说明构件的运动学尺寸。
3.计算机构的自由度。
二、绘制机构运动简图μ=机构名称l机构运动简图运动学尺寸原动件数目机构自由度该机构是否具有确定的运动规律μ=机构名称l机构运动简图运动学尺寸原动件数目机构自由度该机构是否具有确定的运动规律渐开线齿廓的范成原理实验报告一、实验目的二、实验设备三、齿轮几何参数计算及测量20m mm =，20α=，8z =，1a h *=，0.25c *=，正变位系数10.5x =，20.5x =-项 目 公 式计算结果标 准 正变位 负变位 分度圆直径d d mz =齿顶圆直径d a *2()a a d d h x m =++齿根圆直径d f **2()f a d d h c x m =-+-基圆直径d b cos b d d α=齿条刀移距 X=xm是否发生根切四、思考题1.记录得到的标准轮齿廓和正、负变位齿轮齿廓形状是否相同？为什么？2.通过实验，你观察到的根切现象发生在基圆之内还是在基圆之外？是由于什么原因引起的？如何避免根切？3.比较同一齿条刀具加工出的标准齿轮和正变位齿轮的以下参数尺寸：a f ab s s p h h h r r m 、、、、、、、、、 ，哪些变了？哪些没有变？为什么？五、附齿廓范成图插齿原理实验报告一、实验目的二、实验设备三、回答问题1.范成法加工齿轮的理论依据是什么？2.用插齿法加工齿轮有哪些优缺点？3.插齿演示机的传动中采用了哪些机构？作用如何？渐开线齿轮参数测定实验报告一、实验目的二、实验设备及仪器三、渐开线齿轮参数测定被测齿轮编号2 4 z 跨齿数k测量次数1 2 3 平均值 1 2 3 平均值 k W ' 1k W +'d a (mm) d f (mm)m (mm)αh a * c*。
机械原理实验指导书 2
机械原理实验指导书班级姓名学号徐州工程学院机电工程学院机电教研室实验一机构运动简图测绘一、实验目的与实验要求1．学会根据各种机械实物或模型，绘制机构运动简图；2．分析和验证机构自由度；进一步理解机构自由度的概念，掌握机构自由度的计算方法。
二、实验原理我们知道：机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关。
因此，在绘制机构运动简图时，可以不考虑构件的具体形状和运动副的具体构造。
而用一些简单的符号〔见教材中机构运动简图常用符号〕来代替构件和运动副，并选择适当的比例尺表示运动副的相对位置，以此表示机构的运动特征。
绘制机构运动简图的目的是：以便对机构进行结构、轨迹、位移、速度、加速度和动力等分析研究。
它是工程技术人员从事机构研究的一个重要的工具。
三、实验设备、工具1．典型机械的实物(如：缝纫机、牛头刨床、插齿机等)；2．典型机械的模型(如：内燃机模型、油泵模型、牛头刨床模型等〕；3．钢卷尺、内外卡钳、量角器；4．三角板、铅笔，橡皮、草稿纸等。
四、实验步骤及测绘方法(1)正确选择投影面对于机械实物的测绘，为了将机构运动表示清楚，要洽当地选择测绘投影面。
为此，一般选择机构中多数构件的运动平面为投影面。
(2)确定机构的构件数目测绘时，首先找到原动件并使机构缓慢地运动，从原动件开始仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目。
(3)确定机构运动副的类型和数目从原动件开始，根据相互连接的两构件间的接触情况及相对运动的特点。
依此确定运动副的类型及数目：(4)画机构运动简图仔细测量与机构运动有关的尺寸，如转动副间的中心距和移动副导路的方向等，选定原动件的位置，在纸上按规定的符号及构件的连接次序，从原动件开始，并按确定的比例尺逐步画出机构的运动简图。
比例尺μl =实际长度L AB(m)/图上长度AB(mm)(5)标注各构件及各运动副从原动件开始，用数字l、2、3…分别标注各构件，用英文字母A、B、C…分别标注各运动副。
机械原理第五章
正常齿标准 ha* 1, c* 0.25 短齿标准 ha* 0.8, c* 0.3
（6）渐开线圆柱齿轮的基本（基准）齿廓（齿形）
（1）齿条同侧齿廓为平行的直线，齿廓上各点具有相同的压 力角，即为其齿形角，它等于齿轮分度圆压力角。
（2）与齿顶线平行的任一直线上具有相同的齿距p m 。
（7）斜齿齿轮齿条机构
斜齿轮斜齿条啮 合传动应用较少。
（8）非圆齿轮机构
轮齿分布在非圆柱体上，可实现一对齿轮的变 传动比。需要专用机床加工，加工成本较高， 设计难度较大。
这是利用非圆齿轮变传动比的工作原理，设计的 一种容积泵。现已获得实用新型专利。
2、相交轴之间传递运动 (1) 直齿圆锥齿轮机构
s pb a
公
式
d1=mz1 d2=mz2
db1=mz1cos、
ha = ha*m
db2=mz2cos
hf = (ha* + c* )m
da1 d1 2ha m( z1 2ha* )
da2 d2 2ha m( z2 2ha* )
*
*
d f 1 d1 2h f m(z1 2ha 2c )
3.渐开线方程
如右图所示，以OA为极坐标轴， 渐开线上的任一点K可用向径rK和 展角θK来确定。根据渐开线的性 质，有
rb(K +K ) = AN = KN = rbtanK
故 K = tan K － K
式中K称为渐开线在K点的压力角，它是K点作用力F的方
向(K点渐开线的法线方向)与该点速度VK方向的夹角。
两螺旋角数值不等的斜齿轮啮合时， 可组成两轴线任意交错传动，两轮 齿为点接触，且滑动速度较大，主 要用于传递运动或轻载传动。
机械原理大作业齿轮机构设计
机械原理大作业大作业：齿轮机构设计学生姓名：学号：指导教师：完成时间：齿轮机构运动简图1、传动比的分配计算电动机转速n=1450 r/min ，输出转速n 1= 15r/min ，n 2=21 r/min ，n 3=26 r/min ，带传动的最大传动比为max i p =2.5,滑移齿轮传动的最大传动比为vmax i =4，定轴齿轮传动的最大传动比为dmax i =4。
根据传动系统的原始参数可知，传动系统的总传动比为1i =n/n 1=1450/15=96.6672i =n/n 2=1450/21=69.048 3i =n/n 3=1450/26=55.769传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。
设带传动的传动比为max i p ，滑移齿轮的传动比为1v i ，2v i ，3i v ，定轴齿轮传动的传动比为f i ，则总传动比1i =max i p 1v i f i =96.667 2i =max i p 2v i f i =69.048 3i =max i p 3i v f i =55.769 令3i v =4.0，max i p =2.5则由 1i =max i p 1v i f i =96.667可得定轴齿轮传动部分的传动比为f i =1i /（max i p 1v i ）=96.667/（2.5*4）=9.667则滑移齿轮传动的传动比为：1v i =1i /(max i p f i )=96.667/(2.5*9.667)=4.000 2v i =2i /(max i p f i )=69.048/(2.5*9.667)=2.857 3i v =3i /( max i p f i )=55.769/(2.5*9.667)=2.308 定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为d i =3f i =1.1204≤dmax i2、滑移齿轮传动齿数的确定根据滑移齿轮变速传动系统中对齿轮齿数的要求可选择5、6、7、8、9和10为角度变位齿轮,其齿数分别为： Z10=68，Z9=17，iv1=4.000 Z8=63，Z7=22，iv2=2.857 Z6=60，Z5=26，iv3=2.308齿顶高系数=1，径向间隙系数=0.25，分度圆压力角=20°实际中心距86mm,85mm,85mm 。
机械原理实验报告
前言一、实验课目的本课程实验课目的在于：验证、巩固和加深课堂讲授的基本理论，加强理论联系实际及独立工作能力的培养；掌握一些最基本的机械实验方法、测量技能及用实验法来测定一些机械参数的能力；以及培养学生踏实细致、严肃认真的科学作风。
因此，实验课是一个不可缺少的重要环节，每个学生必须认真对待，在课前进行预习，在课后分析试验结果，写成正规的实验报告。
实验课为评定学生成绩的一部分。
二、实验前的准备工作为了保证实验顺利进行，要求在实验前做好准备工作，教师在实验前要进行检查和提问，如发现有不合格者，提出批评，甚至停止实验的进行，实验准备工作包括下列几方面内容：1.预习好实验指导书：明确实验的目的及要求；搞懂实验的原理；了解实验进行的步骤及主要事项，做到心中有底。
2.准备好实验指导书中规定自带的工具、纸张。
3.准备好实验数据记录表格。
表格应记录些什么数据自拟。
三、遵守实验室的规章制度1.验前必须了解实验设备、仪器的使用性能、操作规程及使用须知，否则不得操作。
2.严格按照规定，精心操作设备、仪器。
3.实验室内与本实验无关的设备与仪器，一律不得乱动。
4.在实验室严守纪律，不得高声谈笑，保持室内整洁。
5.实验完毕后，用过设备、仪器放回原处，并整理清洁、经教师同意后才得离开。
四、实验报告实验报告是对实验所有数据、现象进行整理，分析得出一定结论与看法的书面文件。
学生在实验后必须按照要求，整理并分析处理所的结果，写成正规的实验报告。
为了写好实验报告，提出以下几点：1.实验结果记录应经实验指导教师过目签字，并随实验报告一起交上。
2.报告中的结果分析及讨论应力求具体，应针对试验具体情况，防止不切实际的空谈。
3.实验报告要求每人一份。
4.实验报告应在实验完毕后一星期内，由班委汇集交老师。
吉林大学珠海学院机械工程学院2018年9月1日实验一机构认知实验一、实验目的1．配合课堂教学及课程进度，为学生展示大量丰富的实际机械、机构模型、机电一体化设备及创新设计实例，使学生对实际机械系统增加感性认识，加深理解所学知识。
机械原理实验
实验一平面机构运动简图的测绘和分析一．目的1．初步掌握实际机构或机构模型的机构运动简图的测绘方法；2．应用机构自由度计算方法及机构运动条件分析平面机构运动的确定性。
二．设备和工具1．各种机构实物或模型；2．钢板尺、钢卷尺、内卡钳、外卡钳、量角器等；3．铅笔、橡皮、草稿纸（自备）。
三．原理从运动学的观点看，机构运动特性与原动件的运动规律、构件的数目、运动副的数目、种类、相对位置有关。
因此，可以撇开构件的实际外形和运动副的具体结构，而用简单的线条和规定的符号（见教材）代表构件和运动副。
并按比例定出各运动副的相对位置，绘制出机构运动简图，以此来说明实际机构的运动特性。
四．步骤1．了解被测机构或机构模型，并记录其编号。
2．确定构件数目。
将被测的机构或机构摸型缓慢地运动，从原动件开始，循着运动传递的路线仔细观察机构运动。
分清机构中哪些构件是活动构件、哪些是固定构件，从而确定机构中的原动件、从动件、机架及其数目。
3．判定各运动副的类型和数目。
仔细观察各构件间的接触情况及相对运动的特点，判定各运动副是低副还是高副，并准确数出其数目。
4．绘制机构示意图。
选定最能清楚地表达各构件相互运动关系的面为视图平面，选定原动件的位置，按构件联接的顺序，用简单的线条和规定的符号在草稿纸上徒手绘出机构示意图，然后在各构件旁标注数字1、2、3、------，在各运动副旁标注字母A、B、C、------。
并确定机构类型。
5．绘制机构运动简图。
仔细测量与机构运动有关的尺寸（如转动副间的中心距、移动副导路的位置或角度等），按选定的比例尺μι绘出机构运动简图。
μι= 构件实际尺寸(m)/ 构件图示尺寸(mm)6．分析机构运动的确定性。
计算机构的自由度数，并将结果与实际机构的原动件数相对照，若与实际情况不符，要找出原因及时改正。
五．思考题1．一张正确的机构运动简图应包括哪些必要的内容？2．绘制机构运动简图时，原动件位置能否任意选定？会不会影响运动简图的正确性？3．机构自由度大于或小于原动件数时会产生什么结果？六．实验报告1．测绘结果及分析2．思考题解答实验二渐开线齿廓的范成一. 目的1．掌握用范成法加工渐开线齿轮的原理；2．通过用齿条刀具范成渐开线齿廓的过程，了解齿轮的根切现象及避免根切的方法；3．分析比较标准齿轮和变位齿轮的异同点。
机械原理小实验报告(3篇)
第1篇实验名称：机械原理小实验实验日期：2023年X月X日一、实验目的1. 理解并掌握机械原理的基本概念和原理。
2. 通过实验，观察机械结构在实际工作中的应用。
3. 提高动手操作能力和分析问题能力。
二、实验仪器和器材1. 机械原理实验箱2. 螺旋千斤顶3. 压力传感器4. 磁力计5. 万能试验机6. 螺纹连接件7. 测量工具（尺子、游标卡尺等）三、实验原理机械原理是研究机械运动规律和机械结构设计的学科。
本实验通过观察和分析实验箱中的机械结构，了解机械原理的基本概念和原理。
四、实验步骤1. 观察实验箱中的螺旋千斤顶，分析其结构和工作原理。
2. 测量螺旋千斤顶的螺距和螺纹升角，记录数据。
3. 使用压力传感器测量螺旋千斤顶的输出力，记录数据。
4. 分析螺旋千斤顶的输出力与输入力之间的关系。
5. 观察磁力计在实验中的表现，分析磁力对机械结构的影响。
6. 使用万能试验机对螺纹连接件进行拉伸实验，观察其断裂情况。
7. 分析螺纹连接件的受力情况，总结螺纹连接的特点。
五、实验数据1. 螺旋千斤顶螺距：L = 10mm2. 螺纹升角：α = 30°3. 螺旋千斤顶输出力：F = 500N4. 磁力计测量值：m = 0.1T5. 螺纹连接件断裂载荷：F = 2000N六、数据计算和处理1. 计算螺旋千斤顶的输出力与输入力之间的关系：F = L F_输入sin(α)F = 10 500 sin(30°) = 250N2. 分析螺纹连接件的受力情况：螺纹连接件在拉伸实验中，当载荷达到断裂载荷时，连接件发生断裂。
这说明螺纹连接件的强度取决于其材料、尺寸和加工质量。
七、实验结论1. 螺旋千斤顶是一种常见的机械结构，其输出力与输入力之间存在一定的关系。
2. 磁力对机械结构有影响，需要考虑其在设计中的应用。
3. 螺纹连接件在受力过程中具有较好的强度，但需要注意其断裂载荷。
八、实验误差分析1. 实验过程中，由于测量工具的精度限制，导致实验数据存在一定的误差。
