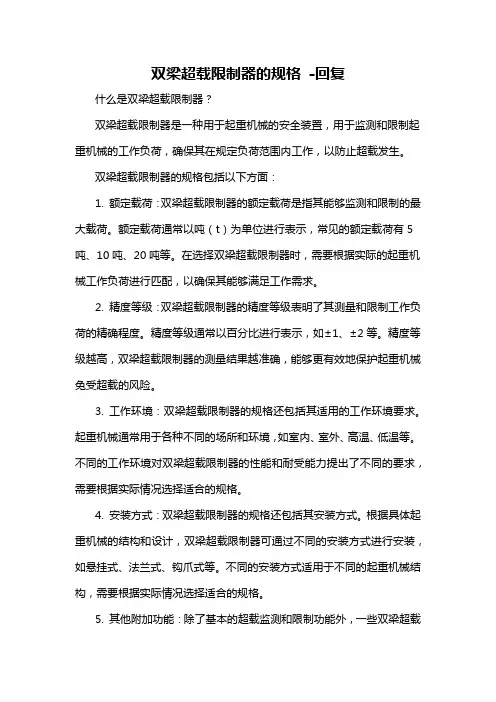

双梁超载限制器的规格 -回复
双梁超载限制器的规格-回复什么是双梁超载限制器？双梁超载限制器是一种用于起重机械的安全装置，用于监测和限制起重机械的工作负荷，确保其在规定负荷范围内工作，以防止超载发生。
双梁超载限制器的规格包括以下方面：1. 额定载荷：双梁超载限制器的额定载荷是指其能够监测和限制的最大载荷。
额定载荷通常以吨（t）为单位进行表示，常见的额定载荷有5吨、10吨、20吨等。
在选择双梁超载限制器时，需要根据实际的起重机械工作负荷进行匹配，以确保其能够满足工作需求。
2. 精度等级：双梁超载限制器的精度等级表明了其测量和限制工作负荷的精确程度。
精度等级通常以百分比进行表示，如±1、±2等。
精度等级越高，双梁超载限制器的测量结果越准确，能够更有效地保护起重机械免受超载的风险。
3. 工作环境：双梁超载限制器的规格还包括其适用的工作环境要求。
起重机械通常用于各种不同的场所和环境，如室内、室外、高温、低温等。
不同的工作环境对双梁超载限制器的性能和耐受能力提出了不同的要求，需要根据实际情况选择适合的规格。
4. 安装方式：双梁超载限制器的规格还包括其安装方式。
根据具体起重机械的结构和设计，双梁超载限制器可通过不同的安装方式进行安装，如悬挂式、法兰式、钩爪式等。
不同的安装方式适用于不同的起重机械结构，需要根据实际情况选择适合的规格。
5. 其他附加功能：除了基本的超载监测和限制功能外，一些双梁超载限制器还具有其他附加功能，如显示工作负荷、报警提示、记录超载次数等。
这些附加功能可以提供更多的工作信息和故障诊断，帮助用户更好地管理和维护起重机械。
双梁超载限制器的规格需要根据具体的工作需求和实际情况进行选择。
一般来说，要选择符合国家标准和行业规定的双梁超载限制器，确保其性能和质量达到要求。
同时，还应考虑起重机械的实际负荷、工作环境和安装方式等因素，以充分满足工作需求，并确保起重机械的安全运行。
起重机起重量限制器的应用
· ｌ５５ ·
信 号 ，然后 通 过放 大器将 获得 的 电信号 放 大 ，放 大后 的 电信 号经 过 滤波器 滤 波后 ，一 路传 递 给 Ａ／Ｄ模 数 转换 器 变换 为数 字量 ，由数 字显示 器显 示重 量值 ；另一 路传 递 给 比较 器 与预先 设 定 的基 准信 号 进 行 比较 ，比较 器 的 基准信 号 分 别 设 定 在 ９Ｏ 的 额 定 载 荷 （预 报 警 ）、 １００ ～ １０５ 的额定 载荷 （延 时 报警 ）和 １３０ 的额 定 载 荷 （立 即报 警 ）。当输入 的放 大信 号超 过某个 基 准信 号 源 的信号 时 ，比较 器输 出端会 产 生一个 高 电平 ，使 开 关 电路 触发 继 电器 ，使 起重 量 限制器 作 出相应 的动 作 。 比如 当起重 机起 吊的重 量 达 到 预 报 警值 时 ，起 重 量 限 制 器驱 动声 光 电路 ，发 出断续报 警声 并伴 随黄 灯 闪烁 ， 提 醒司机注 意起重机 已接 近满负荷 ；当起重 量达 到延 时 报 警值 时 ，起重 量 限制器 触 发一 个延 时 电路 ，经 过 一定 的延时后 ，若仍 然超 载 ，则 由门 电路输 出一 个高 电平驱 动 声光 电路 发 出持续报警声 并伴 随红灯 闪烁 ，提 醒司 机 起 重机 已经 过载 ，与此 同 时 ，门 电路 的输 出高 电平 通 过 一 个功率 开关三极管驱 动继 电器 动作 ，继 电器 的一个 触 头 串接在起 升 机构 的控 制 线 路 中 ，当继 电器 通 电 动作 后 ，切断起 升机构 的 电源 ，电动机断 电停止起 升作业 ，同 时 允许起 重机 向安全方 向动作 ，起 到保护 的 目的；同理 ， 当起重量达 到立 即报警值 时 ，起重 量限制 器发 出禁止性 声光 信号 ，同时继 电器立 即动作 ，使起 重 机控 制 回路 断 路 而切断起 升电路 ，从而达 到超 载保护 的作用 。
回转固定式起重机(码头吊)安全技术交底
回转固定式起重机（码头吊）安全技术交底回转固定式起重机（塔式起重机）操作应遵守以下安全技术要求：1.起重机的安装、顶升、拆卸必须按照原厂规定进行，并制订安全作业措施，由专业队（组）在队（组）长负责统一指导下进行，并要有技术和安全人员在场监护。
2.起重机安装后，在无载荷情况下，塔身与地面的垂直偏差值不得超过千分之三。
3.起重机专用的临时配电箱，宜设置在塔吊附近，电源开关应符合规定要求，电缆卷筒必须运转灵活、安全可靠，不得拖缆。
4.起重机必须安装变幅、抓斗高度等限位器和力矩限制器等安全装置，并保证灵敏可靠。
5.起重机的塔身上，不得悬挂标语牌。
6.作业前重点检查：（1）机械结构的外观情况，各传动机构应正常。
（2）各齿轮箱、液压油箱位应符合标准。
（3）主要部位连接螺栓应无松动。
（4）钢丝绳磨损情况及穿绕滑轮应符合规定。
（5）供电电缆应无破损。
7.起重机安装在中波无线电发射塔附近时，凡与起重机接触的作业人员，均应穿戴绝缘手套和绝缘鞋。
8.起重机电源电压应达到380V，其变动范围不得超过±20V，送电前启动控制开关应在零位。
接通电源后，在确认金属结构部分无漏电后方可上机。
9.通过空载运转，在确认回转、起重、变幅等机构的制动器、安全限位、防护装置等正常后，方可作业。
10.操纵各控制器时应依次逐级操作，严禁越档操作；在变换运转方向时，应将控制器转到零位，待电动机停止转动后，再转向另一方向；操作时力求平稳，严禁急开急停。
11.抓斗提升接近臂杆顶部，应减速缓行至停止位置，抓斗距臂杆顶部不得小于是1m。
12.抓斗提升重量物后，严禁自由下降；抓住重物的抓斗就位时，可用微动机构或使用制动器使之缓慢下降。
13.抓住重物的抓斗平移时，应高出其跨越的障碍物0.5m以上。
14.装有机械式力矩限制器的起重机，在每次变幅后，必须根据回转半径和该半径时的允许载荷，对超载荷限位装置的吨位指示盘进行调整。
15.工作结束后，将每个控制开关拨至零位，依次断开各路开关，关闭操作室门窗，下机后切断电源总开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于固定式起重机设置超载限制器的探讨（2）
摘要：针对《起重机械定期检验规则》，《起重机械安装改造重大
维修监督检验规则》及《起重机械安全规程》第一部分总则的要求，
结合固定式起重机起升机构设置起重量限制器或力矩限制器的必
要性进行探讨，提出了吊钩固定式起重机与抓斗固定起重机选择哪
种超载限制器的建议和设想。
关键词：固定式起重机 起升机构 变幅机构 起重量限制器 力矩
限制器
固定式起重机（俗称码头吊），由于制作简单，成本低廉，操作
灵活，安装维修方便等优点作为内河港口主要的起重机械，担负着
船运物资的装卸作用。特别在江浙一带，由于内河网络纵横交错，
星罗棋布，所以水路运输十分方便，成本也较为低廉，因此固定式
起重机的使用有着广泛的发展前景。本文主要是想通过在固定式起
重机上安装不同形式的超载限制器探讨如何来确保固定式起重机
的安全运行。
1.检规及标准的要求：
1.1.《起重机械安装改造重大维修监督检验规则》要求：
1.1.1.起重量限制器检查是否按照规定设置起重量限制器，现场
监督试验，检查试验和结果是否符合以下要求：①起升额定载荷，
以额定速度起升、下降，全过程中制动3次，起重量限制器不动作；
②保持载荷离地面100mm-200mm，逐渐无冲击继续加载至1.05倍的
额定起重量，检查是否发出超载报信信号，然后切断上升方向动作，
但机构可以做下降方向的运动。
1.1.2.力矩限制器的要求。检查是否按照规定均设置其中力矩限
制器，现场监督试验，检查当起重力矩达到1.05倍的额定值时，
是否能够切断上升和幅度增大方向的动力源，但本机构可以做下降
或减小幅度方向的运动。
1.2.《起重机械定期检验规则》要求：
1.2.1.起重量限制器额定起重量不随幅度变化的起重机械和塔
式起重机，应当按照安全技术规范的要求设置起重限制器。
在用设备检查是否设置起重量限制器，是否被短接。
1.2.2.力矩限制器检查是否按照安全技术规范的要求设置其中
力矩限制器。
在用设备定期检验时，可不进行动作准确度的检验，但是应当进
行是否动作的功能检查。
1.3.《起重机械安全规程》要求：
1.3.1.起重量限制器对于动力驱动的1吨及以上无倾覆危险的起
重机械应装设起重量限制器，对于有倾覆危险的且在一定的幅度变
化范围内额定起重量不变化的起重机械也应装设起重量限制器，需
要时当实际起重量超过95%额定载重量时，起重限制器宜发生报警
信号（机械式除外）。当实际起重机在100%-110%的额定起重量之间
时，起重量限制器起作用，此时应自动切断起升动力源，但应允许
机构做下降运动。
1.3.2.起重力矩限制器
额定起重量随工作幅度变化的起重机应装设起重力矩限制器，当
实际起重量大于实际幅度所对应的起重量的额定值的95%时，起重
力矩限制器宜发出报警信号。当实际起重量大于实际幅度所对应的
额定值但小于110%的额定值时，起重力矩限制器起作用，此时应当
自动切断不安全方向（上升，幅度增大，臂架外伸或这些动作的组
合）的动力源，但应允许机构做安全方向的运动。
2.现状分析
2.1.制造企业方面：由于制造固定式起重机的企业规模参差不
齐，大部分为中小企业，技术人员缺乏，生产条件不完善，因而产
生的产品质量和安全性能难以保证。特别是一些抓斗固定式起重
机，它是在吊钩固定式起重机基础上，在转台上增加一套抓斗开闭
机构，从而改变了固定式起重机起升机构的倍率和速度，使得整机
的性能和主要技术参数发生了根本性变化，再加上随着内河运输船
只吨位的加大，制造企业为了满足客户的需要，无限加长臂架长度
和抓斗容积，因此一旦不安装超载限制器，就会产生臂架折弯，焊
缝开裂以及整机倾覆的安全事故。
2.2.用户方面：一些使用单位为了提高装卸效率，野蛮操作，超
载现象时有发生，有些用户在使用过程中超载限制器往往已经动作
报警了，还故意人为的短接和拆除。加上对起重设备日常的管理和
维护保养不到位，因而造成固定式起重机故障损坏和人员伤亡的安
全事故常常发生。
2.3.安全监管方面：由于目前型式试验只针对企业提供的样机图
纸盖章确认，在样机型式试验合格后发给型式试验合格证书，证书
所覆盖的是样机起重量以下的同类，同形式，同系列的产品。这造
成了一些制造单位对样机起重量以下的产品图纸，技术参数随意更
改的现象。（如臂架长度，机构配置，外形尺寸等等，）另外由于各
个地区检验检测机构在认识上的差异，对固定式起重机超载限制器
的设置也不统一，有的要求安装起重量限制器，有的要求安装力矩
限制器，有的干脆无要求，这也不利于固定式起重机产品的规范和
统一，给设备本身也带来了一定的安全隐患。
2.建议和设想
1.为了规范固定式起重机生产制造企业，在生产许可证的评审及
型式试验方面应严格要求提高生产许可准入门槛，对制造许可的产
品系列图纸进行全面确认，防止生产企业对图纸进行随意更改，做
到不经过确认的图纸产品不得生产。同时建议对生产制造企业的每
个产品实行驻厂监督检验。从源头上抓起，做到不按要求安装超载
限制器的产品一律不得出厂，实行产品质量的有效监督。
2.严格落实使用单位的管理及使用规章制度，强制实行专业维护
保养，对操作人员实行持证上岗。上述三项不落实就不得使用，确
保设备的使用有法可依，有章可循。
3.对于吊钩固定门式起重机，由于其所吊装的物品多样性特点，
且在不同幅度所吊物品的重量很难控制，因此建议装设力矩限制
器。对于抓斗固定式起重机，一般吊运散装物资，吊装的物品也相
对固定单一，且由于抓斗容积不会变化，在不同幅度所吊运的物品
重量基本一致，因此建议装设起重量限制器，以避免固定式起重机
超载事故的发生，确保固定式起重机的安全正常运行。
参考文献：
[1] tsg q7015-2008《起重机械定期检验规则》
[2 ]tsg q7016-2008《起重机械安装改造重大维修监督检验规则》
[3] gb6067.1-2010《起重机械安全规程》
[4] tsg q7015-2013《起重机定期检验规则》征求意见稿
[5] tsg q7016-2013《起重机械安装改造重大维修监督检验规则》
征求意见稿
