导线线径与电流规格表
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小.
二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量
为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次
类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述
口诀计算方法算出，
然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
问：怎样对负荷大小选择导线？有什么计算方法吗？
答：
1、先根据功率的大小计算出单相电流，
单相负荷：电流（A）＝设备功率(W)÷额定
电压(V)
三相负荷：相电流（A）＝设备功率(W)÷［√3×
额定电压(V）］
2、根据计算出的电流，乘以系数1.3（主要是考虑过电流），得出要选取导线的电流值，从《电工手册》查出要是用导线的截面值。
3、如果导线长度超过500米，要适当增加导线截
面积。
问：2.5平方的硬铜线能否接5.5kW的电机？（距
离有20M远）
答：
1、计算相电流：（5.5kW的电机多数是三相的）
相电流（A）＝设备功率(W)÷［√3×额定电压
(V）］
＝5.5kW÷（√3×380V）
≈8.36A
2、距离有20M不算远，将相对流乘以1.3就可以
了，
8.36A×1.3=10.87A
3、查广东科技出版社《现代电工手册》中常用电
线的载流量：
500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：
2.5平方毫米——30A
故2.5平方的硬铜线能接5.5kW的电机。
线径与电流对照表口诀
线径与电流对照表口诀
线径与电流对照表口诀是“10下五，100上二，25、35，四、三界，70、95，两倍半，穿管、温度，八、九折，裸线加一半，铜线升级算”。
这个口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
具体来说，口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
比如，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍；“100上二”是指截面100以上的载流量是截面数值的二倍。
此外，对于裸线和铜线，也有相应的规则。
例如，裸线需要将载流量加一半，而铜线则需要将截面升级后再计算载流量。
在穿管和温度方面，也有一些折扣和调整的规则。
以上信息仅供参考，如有需要，建议查阅电工手册。

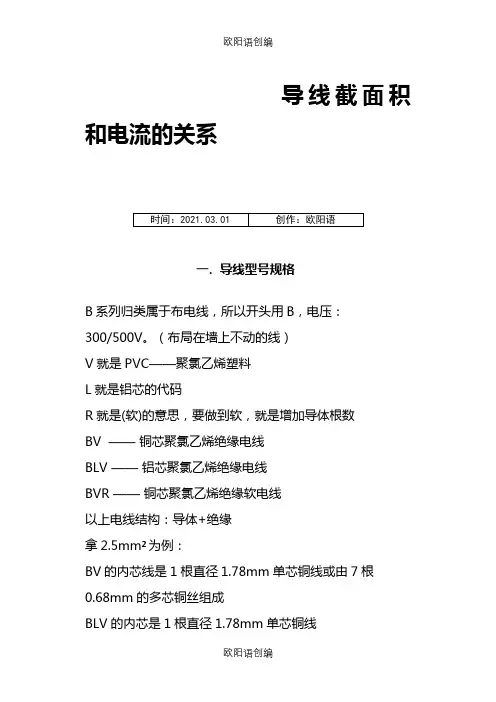

导线线径与电流规格表之欧阳语创编
导线截面积和电流的关系一. 导线型号规格B系列归类属于布电线，所以开头用B，电压：300/500V。
（布局在墙上不动的线）V就是PVC——聚氯乙烯塑料L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV ——铜芯聚氯乙烯绝缘电线BLV ——铝芯聚氯乙烯绝缘电线BVR ——铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成BLV的内芯是1根直径1.78mm单芯铜线BVR的内芯是19根直径0.41mm的多芯铜丝RV ——铜芯聚氯乙烯绝缘连接软电线（它比BVR更软，比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成）RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，（它比RV多了一层塑料护套）另外：我们家庭中最常用的“护套线”BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套（就是2根BV线，再加一层白色的塑料护套）二.不同温度下的导线截面积所能承受的最大电流表格导线截面积一般按如下公式计算：铜线： S = （I *L） / （5 4.4 *△U）铝线：S = （I * L ） / （3 4 * △U）式中： I ——导线中通过的最大电流（A）L ——导线的长度（M）△U ——充许的电压降（V）S ——导线的截面积（MM2）三.一般铜线安全计算方法2.5 mm2铜电源线的安全载流量－－28A。
14AWG 2.07平方毫米 12AWG 3.3平方毫米4 mm2铜电源线的安全载流量－－35A 。
6 mm2铜电源线的安全载流量－－48A 。
10 mm2铜电源线的安全载流量－－65A。
16 mm2铜电源线的安全载流量－－91A 。
25 mm2铜电源线的安全载流量－－120A。
如果是铝线，截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
线径电流对照表
线径电流对照表(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如导线，载流量为×9＝(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的倍，即35×＝(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减。
线径和电流的关系
线径和电流的关系导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A .6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A.如果是铝线,线径要取铜线的1。
5—2倍。
如果铜线电流小于28A,按每平方毫米10A来取肯定安全.如果铜线电流大于120A，按每平方毫米5A来取.导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算.给你解释一下，就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢，就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2。
5，这么几句口诀应该很好记吧,说明：只能作为估算，不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲,你可以选择1。
5平方的铜线或2.5平方的铝线。
10米内,导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米，50—200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题,以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
铜线线径与承载电流对照表-铜芯线承载电流表-线径与载流
U`——充许的电源降（V）
S——导线的截面积（MM2）
解释：
1.U`电压降可由全部体系中所用的装备（如探测器）规模分给体系供电用的电源电压额定值分解起来斟酌选用.
2.盘算出来的截面积往上靠.绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120
假如真是距离150米供电（不说是不是高楼）,必定采取4平方的铜线.
导线的阻抗与其长度成正比,与其线径成反比.请在应用电源时,特殊留意输入与输出导线的线材与线径问题.以防止电流过大使导线过热而造成变乱.
下面是铜线在不合温度下的线径和所能推却的最大电流表格.
线径（大约值） 铜线温度
60℃75℃ 85℃ 90℃
4平方毫米铜电源线的安然载流量－－35A .
6平方毫米铜电源线的安然载流量－－48A .
10平方毫米铜电源线的安然载流量－－65A.
16平方毫米铜电源线的安然载流量－－91A .
25平方毫米铜电源线的安ห้องสมุดไป่ตู้载流量－－120A.
假如是铝线,线径要取铜线的1.52倍.
假如铜线电流小于28A,按每平方毫米10A来取肯定安然.
2.5mm2 20 20 25 25
4mm2 25 25 30 30
6mm2 30 35 40 40
8mm2 40 50 55 55
14mm2 55 65 70 75
22mm2 70 85 95 95
30mm2 85 100 110 110
38mm2 95 115 125 130
50mm2 110 130 145 150
常用_线径、功率、对照表
常用线径、功率、对照表线径、功率、对照表是电子工程师和电器工程师常用的工具，用于计算电路中的电流、电压、功率等参数。
以下是常用的线径、功率、对照表：一、线径对照表线径是指导线的直径，通常用毫米或英寸表示。
在电路中，导线的直径与其电阻、电流承载能力等参数有关。
以下是常用的线径对照表：1. AWG线径表：AWG是美国线径规格，通常用于电子设备中的导线。
其规格从0000到40，数字越小，导线越粗。
例如，AWG 20线径为0.813mm，AWG 30线径为0.255mm。
2. 毫米线径表：毫米线径表是以毫米为单位表示导线直径的表格。
常用的毫米线径有0.5mm、0.75mm、1.0mm、1.5mm、2.5mm、4.0mm、6.0mm等。
3. 英寸线径表：英寸线径表是以英寸为单位表示导线直径的表格。
常用的英寸线径有1/32英寸、1/16英寸、1/8英寸、1/4英寸、3/8英寸、1/2英寸等。
二、功率对照表功率是指电路中的能量转换速率，通常用瓦特（W）表示。
在电路设计中，需要根据电路中的功率计算电阻、电容、电感等元件的参数。
以下是常用的功率对照表：1. 瓦特对照表：瓦特是国际单位制中的功率单位，常用于电路中的功率计算。
常用的瓦特有1W、5W、10W、20W、50W、100W等。
2. 毫瓦对照表：毫瓦是瓦特的千分之一，常用于微型电子设备中的功率计算。
常用的毫瓦有1mW、5mW、10mW、20mW、50mW、100mW等。
3. 千瓦对照表：千瓦是瓦特的千倍，常用于大型电力设备中的功率计算。
常用的千瓦有1kW、5kW、10kW、20kW、50kW、100kW等。
三、对照表应用线径、功率、对照表在电子工程和电器工程中应用广泛。
例如，当设计一个电路时，需要根据电路中的电流和电阻计算出所需的导线直径；当设计一个电源时，需要根据所需的功率计算出所需的电源容量。
因此，熟练掌握线径、功率、对照表的使用方法对于电子工程师和电器工程师来说是非常重要的。
线径电流对照表
一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
线径和电流的关系
线径与电流的关系导线截面积与电流的关系一般铜线安全计算方法就是:2、5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果就是铝线,线径要取铜线的1、5-2倍。
如果铜线电流小于28A,按每平方毫米10A来取肯定安全。
如果铜线电流大于120A,按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算、给您解释一下,就就是10平方一下的铝线,平方毫米数乘以5就可以了,要就是铜线呢,就升一个档,比如2、5平方的铜线,就按4平方计算、一百以上的都就是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾与95平方都乘以2、5,这么几句口诀应该很好记吧,说明:只能作为估算,不就是很准确。
另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就就是安全的,从这个角度讲,您可以选择1、5平方的铜线或2、5平方的铝线。
10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。
从这个角度,如果不就是很远的情况下,您可以选择4平方铜线或者6平方铝线。
如果真就是距离150米供电(不说就是不就是高楼),一定采用4平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。
请在使用电源时,特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面就是铜线在不同温度下的线径与所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比,请在使用电源时,需特别注意输入与输出导线的线径问题,以防止因电流太大引起过热,而造成意外,下列表格为导线在不同温度下的线径与电流规格表。
铜线线径与承载电流对照表铜芯线承载电流表线径与载流
十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线, 就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以,这么几句口诀应该很好记吧,
铜线线径与承载电流对照表
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算
