2012中考电学专题测试
2012年中考电学专题考试
图 2 图3 中考电学专题考试物 理 试 卷一、选择题(每小题的四个选项中只有一个符合题意，每小题3分，8小题，共24分)1．如图1所示，用滑动变阻器控制灯的亮度，若要求滑片P 向C 端滑动时灯变亮，则变阻器连入电路中准确的接法是（ ） A ．C 接M ，D 接N B ．A 接M ，B 接N C ．C 接M ，A 接ND ．A 接M ，D 接N2.如图2，闭和开关S ，发现灯不亮且熔丝未烧断，用试电笔在A 、B 、C 、D 测试，发现ACD 都能使氖管发光，只有B 点氖管不发光，则故障是（ ） A ．火线和零线短路 B ．电灯L 短路C ．电线AC 段某处断开D ．电线BD 段某处断开3.如图3所示的是理发用的电吹风的电路图，电动机符号为M ，则下列对选择开关和电路连接的说法准确的是（ ） A ．开关放在“热”时，M 与电热丝串联 B ．开关放在“热”时，M 与电热丝并联 C ．开关放在“冷”时，M 处于短路 D ．开关放在“停”时，M 被短路4.在“探究电流与电压的关系”的实验中，分别用R 。
几两个电阻实行了探究，并根据各自的实验数据绘制出如图4所示的I-U 关系图象，从图中能够看出R1、R2的大小关系为（ ） A. R1＞R2 B. R1＜R2 C. R1=R3： D.不能确定5.如图5所示电路，电阻R 1标有“6Ω lA ”，R 2标有“3Ω 1．2A ”，电流表A 1、A 2的量程均为0～3A ，电压表量程0~15V ，在a 、b 间接人电压可调的直流电源．闭合开关s 后，为保证R 1、R 2均不损坏，则允许加的电源电压和通过电流表A 1的电流不得超过A ．9V 1AB ．3.6V 1.8AC ．9.6V lAD ．3.6V 0.6A6、如图6所示，电源电压保持不变，开关S 闭合后，当滑动变阻器R ：的滑片P 向左移动时，电流表和电图6图4 图5 图1图9压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小7．图7是一个电能，对其中的重要参数，下列说法错误的是（ ） A ．“220V ”是说这个电能表应该在220伏的电路中使用 B ．“10(20)A ”是说这个电能表使用时允许通过的电流为20安 C ．“50Hz ”是说这个电能表应在50赫兹的交流电路中使用D ．“600revs ／kW ·h ”是说，接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转8.如图8所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是A ．小灯泡不发光B ．小灯泡会烧坏C ．小灯泡仍正常发光D ．电压表和电流表都没有示数二、填空题(每空1分，8小题，共20分)9. 有两个电阻，它们的电阻之比R 1：R 2＝1：3，若将R 1和R 2并联在电路中，则通过两电阻的电流之比I 1：I 2＝________________．10. 如图9所示的电路中，电源电压为3V ，电压表的示数为1.2V ，L1电压为____________V ，L2两端的电压为_______V 。
河北省2006——2012年电学中考真题

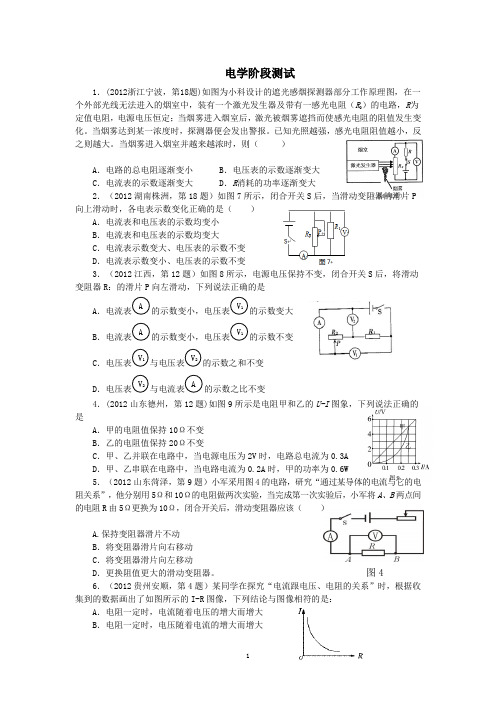

图4 电学阶段测试1．(2012浙江宁波，第18题)如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R 0）的电路，R 为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。
当烟雾达到某一浓度时，探测器便会发出警报。
已知光照越强，感光电阻阻值越小，反之则越大。
当烟雾进入烟室并越来越浓时，则（ ）A ．电路的总电阻逐渐变小B ．电压表的示数逐渐变大C ．电流表的示数逐渐变大D ．R 消耗的功率逐渐变大2．（2012湖南株洲，第18题）如图7所示，闭合开关S 后，当滑动变阻器的滑片P 向上滑动时，各电表示数变化正确的是（ ）A ．电流表和电压表的示数均变小B ．电流表和电压表的示数均变大C ．电流表示数变大、电压表的示数不变D ．电流表示数变小、电压表的示数不变3．（2012江西，第12题）如图8所示，电源电压保持不变，闭合开关S 后，将滑动变阻器R ：的滑片P 向左滑动，下列说法正确的是A的示数变大 B 的示数不变 C D 的示数之比不变 4．(2012山东德州，第12题)如图9所示是电阻甲和乙的U-I 图象，下列说法正确的是A ．甲的电阻值保持10Ω不变B ．乙的电阻值保持20Ω不变C ．甲、乙并联在电路中，当电源电压为2V 时，电路总电流为0.3AD ．甲、乙串联在电路中，当电路电流为0.2A 时，甲的功率为0.6W5．（2012山东菏泽，第9题）小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A 、B 两点间的电阻R 由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）A.保持变阻器滑片不动B ．将变阻器滑片向右移动C ．将变阻器滑片向左移动D ．更换阻值更大的滑动变阻器。
6．（2012贵州安顺，第4题）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R 图像，下列结论与图像相符的是：A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小7．（2012四川绵阳，第20题）如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是A ．闭合开关前，应将滑动变阻器的滑片滑到最左端B ．实验过程中两电表都有可能需要换接较小的量程C ．所测小灯泡的电阻可能随电压表的示数的不同而不同D ．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮8．(2012广东梅州，第9题)二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小，若将二氧化锡传感器接入如图4所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U 与电流表示数I 发生变化，其中正确的是（ ）A ．U 变小，I 变小B ．U 变小，I 变大C ．U 变大，I 变小D ．U 变大，I 变大9．2012浙江绍兴，第30题）小敏用电压表和电流表测额定电压为2.5V 的小灯泡电阻。
2012年中考物理总复习专题：电学新题型
2012年中考物理总复习专题：电学新题型一、解答题（共13小题） 1．小明学过安全用电知识后，想自制一只台灯，他选购了一只标号是“36V 36W ”的灯泡，回到家后在着手安装时，突然想起家中的插座提供的电压是220V ，于是他在包装盒内寻找说明书，但没有找到，却发现了一只配件． （1）小明想知道配件的作用及有关它的性能参数（如额定功率、额定电流、电阻等），于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整．（2）小明在正确连接完电路后，将测得的实验数据记录在表格中，根据实验数据能够知道配件的性能参数是 _________ （只要求写出一个参数及其数值）．（3）小明用“36V 36W ”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么 答： _________ ．（4）你认为小明自制的台灯合理吗？（请简述理由） 答： _________ ．2．如图所示，电源电压为12V ，并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V 3W ”字样．求： （1）灯泡的电阻和正常工作时的电流是多少？（2）当S 闭合，S 1、S 2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）保持滑动变阻器的位置不变，闭合S 、S 1、S 2，此时电流表示数变化了1A ，求R 0的阻值是多少？（4）闭合S 、S 1、S 2，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？3．如图所示，电源电压恒为6V ，R 1、R 2是定值电阻，滑动变阻器最大值为R ，当断开S 2、S 3、闭合S 1时，移动滑片P ，电路消耗功率的最大值和最小值之比为4：1；当断开S 1和S 3、闭合S 2时，滑片P 在a 点（此时滑动变阻器连入电路中的电阻为1/4R ）和在最右端电流表的示数之比2：1；当S 1、S 2、S 3都闭合时，电流表的示数为1.25A ．求：①R 1和R 的比值；②R 2和R 的比值；③R 1、R 2、R 的值．4．在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材：电源、两个“12V 18W ”的电阻和若干开关、导线．（1）小虎第一个完成设计，他设计的电路如图所示．他编制的试题是：“在如图a 所示的电路中，闭合开关S 1，通电5min 产生多少热量？”请你解答此题；（2）小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作，其大、小功率之比是 _________ ．”请你在图a 中完成小华的设计，并将电路大、小功率之比填入空格中．（3）小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图b 的方框内，画出小明所设计的电路图．5． QQ 是一款流行的互联网即时通讯（聊天）工具，深受网友们的喜爱．从“QQ2004II betal ”版本开始，QQ 推出了“在线时长”新功能﹣﹣用户通过累积在线时长可以获得更高等级和享受更多服务．（1）用户登录QQ 后，将鼠标移至QQ 主面板自己的头像上，即可查看自己的已在线时长和距下次升级所需要的时间．如图所示，是某网友某次刚登录QQ 时，其QQ 界面的电脑屏幕抓图（部分）．若他使用的电脑平均功率是200W ，则他升到下一等级大约还要消耗多少电能？（2）据QQ 官方宣布的数字，QQ 注册用户现在已达2.4亿，按每个QQ 用户平均每100小时升一级计算，则所有QQ 注册用户每升一级共约消耗多少电能？（设定每个QQ 用户使用一台电脑，每台电脑平均功率仍以200W 计）（3）自QQ 中加入等级规则后，为更快升级而在线挂QQ 的人数直线飙升﹣﹣﹣﹣﹣平均同时在线达1000万左右．许多网友不论自己身在何处、是否使用电脑，也整日开机让QQ 在线，以取得更多的在线时长，很多上班族也坦言自己下班从不关电脑．请根据以上计算结果，从能源和社会发展的角度，谈谈你对此现象的看法．6．一天，小明妈妈要用电吹风机时，发现家里的电吹风只能吹冷风不能吹热风．经检查，原来是机内的电热丝已经烧坏了．小明想用一根阻值相同的电热丝来替换，为此：（1）他从铭牌上查到电吹风机的额定功率为600W ；又认真研究了电吹风机的电路（如图），弄清了当选择开关放在“冷”时，就把 _________ 连入了电路，当选择开关放到“热”时，就把 _________ 连入了电路． （2）小明关掉家中的所有用电器，只打开电吹风机，观测出家中的电能表2min 内转了20转．结合电能表铭牌上的“3000r/kW •h “字样，他求出了吹风机吹冷风时的功率为 _________ W ．（3）在上述基础上，小明算出了应选配的电热丝的阻值，修好了电吹风机．他为自己能运用所学知识解决实际问题而感到高兴．请你写出电热丝阻值的计算过程．7．如图所示是某研究所研制的太阳能汽车，它是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型汽车．设太阳光照射到电池板上的辐射功率为7kW ．在晴朗的天气，电池对着太阳时产生的电压为160V ，并对车上的电动机提供12A 的电流，请你求出：（1）在这种情况下电动机消耗的电功率是多大？（2）太阳能电池板将太阳能转化为电能的效率是多大？（3）如果这辆汽车的电动机将电能最终转化为机械能的效率为75%，当汽车在水平路面上匀速行驶时，受到的牵引力为180N，则在1min钟内这辆车行驶了多少米？8．张华在家看完电视后，习惯把遥控器一摁，就算把电视关了．有一次他发现电视机上还有一个指示灯亮着（实际上此时电视机处于待机状态）．于是他想：这时电视机是否还在消耗电能呢？一次父母要外出旅游，他征得父母同意，设计了如下方案进行探究：让电视机处于待机状态，然后拔掉其它所有用电器的电源插头或关掉开关，记下时间和家中电能表的读数；去爷爷家住了3天后回到家中，再记下此时的时间和电能表的读数．记录数据如（1）张华外出这段时间里，他家的电视机消耗的电能是多少kw•h？（2）张华家电视机在待机状态下消耗的电功率是多少W？（3）某市人口共计约480万，估计有近60万台电视机，假设平均每台电视机每天处于待机状态15h，待机功率与张华家电视机相同，则每月（按30天计）共浪费的电能约为多少kw•h？（4）要显著降低电视机这种不正常的电能消耗，你认为应该采取什么措施？9．实践活动小组的同学种植了一种植物，为了使该植物在寒冷的季节快速生长，他们制作了一台恒温箱，如图所示．按设计要求，箱内需要安装一个电发热体，该电发热体用36V的电源供电，发热功率为320W．（1）据现有实际条什，他们制作电发热体时有3种金属丝材料可供选择，有关数据和情况如下表：试分析选择哪一种材料绕制发热体比较合适，写出理由和有关的计算过程．（2）用所选择的材料绕制成发热体后，接在36V的电源上进行通电试验，测得发热体的功率为405W．为使其功率达到设计要求的功率，在不改变发热体及电源电压的情况下，需要在箱外接一个电阻，这个电阻应该怎样连接？求出该电阻的阻值．10．如图是一个扬声器构造示意图，线圈通过的电流是方向不断_________的交变电流，当线圈通过图中所示的电流时，线圈受磁铁的作用向左运动，当线圈通过相反方向的电流时，线圈受磁铁的作用向_________运动，线圈不断地来回_________，带动纸盆也来回_________，扬声器就发出声音．11．小明参加学校组织的生存夏令营，学到了许多野外生存的知识与技能．（1）如何获得饮用水．如图所示，用一个大塑料袋套在树叶浓密的嫩枝上，将袋口扎紧后，在下方开一个小孔，在小孔下方放上接水的容器，利用植物中水的不断_________和_________，经过一段时间，你就能获取可饮用的水了．（2）今年五月，我国科技工作者再次成功测量了珠穆朗玛峰的高度．小明从媒体中获悉科考队员所12．阅读下面的短文，并回答相关的问题电能便于输送，还可以方便地转化成其它形式的能来满足人们多方面的需求，从发电站发出来的电能，要经过输电线送到用电的地方，如图是电能输送的示意图．在输电线上，由于电流的扔效应，必然有一部分电能转化成热能而损失掉，导线越长，损失越多．目前远距离送电主要采取高压送电的方式来减少线路上的损失．请回答下列问题：（1）在图中的横线上填写与输电过程相对应的名称．（2）在保证输送功率不变的情况下，为什么采用高压送电？（3）输电是输送能量的一种方式．如果从云南或者贵州利用高压输电线路输送功率为100万千瓦的电到广东，按热值为3×107J•kg﹣1的标准煤来折算，这相当于每天运输标准煤_________t（吨）．参考答案与试题解析一、解答题（共13小题）1．（2005•镇江）小明学过安全用电知识后，想自制一只台灯，他选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家中的插座提供的电压是220V，于是他在包装盒内寻找说明书，但没有找到，却发现了一只配件．（1）小明想知道配件的作用及有关它的性能参数（如额定功率、额定电流、电阻等），于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整．（2）小明在正确连接完电路后，将测得的实验数据记录在表格中，根据实验数据能够知道配件的性能参数是R=184Ω（只要求写出一个参数及其数值）．（3）小明用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么答：起分压作用．（4）你认为小明自制的台灯合理吗？（请简述理由）答：考虑到安全用电，小明的选择是合理的；考虑到能量的充分利用，小明的选择就不合理．考点：串、并联电路的设计；实物的电路连接；欧姆定律的应用；电阻的串联；电功率的计算。
2012届中考物理总复习电路、电流、电压、电阻专项测试题有参考答案
适用精选文件资料分享2012 届中考物理总复习电路、电流、电压、电阻专项测试题（有参考答案）2012 初三物理第一轮总复习精选试题（四）电路、电流、电压、电阻典型例题解析： 1. （2011 浙江杭州，第 5 题）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。
此中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。
以下电路图中合理的是（）【答案】 B 2 ．（2011 浙江绍兴，第 6 题）以下四个电路中，电流表能丈量经过L1 电流的是（）【答案】 D3．(2011 重庆，第 5 题) 在图 3 所示的电路中，闭合开关后两盏灯都可能发光的是 A ．只闭合开关 S1 B．只闭合开关 S2 C．只闭合开关S1、S2 D．开关 S1、S2、S3都闭合图 3 【答案】 B 4 ．(2011 年广东省广州市第 5 题) 以下说法正确的选项是（） A ．半导体拥有优异的导电性能 B ．超导体是一种电阻很大的资料 C．纳米技术是大尺度范围内的科学技术 D．超导资料用于输送电力可以降低电能消耗【答案】D 5．（2011 江苏苏州，第 11 题）甲、乙两种干燥的绝缘体，甲的原子核核外电子的约束能力较强，将它们互相摩擦后分开，以下表达正确的选项是 A. 乙获得了电子带负电 B. 甲失掉了电子带正电 C. 甲、乙凑近会互相吸引 D. 甲、乙凑近会互相排斥【答案】 C 6．（2011山东临沂，第 I 卷第 8 题）以以下图的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，以下解析正确的选项是 A. 灯泡变亮，电流表的示数变大 B. 灯泡变暗，电流表的示数变小 C. 灯泡亮度不变，电流表的示数变大 D. 灯泡亮度不变，电流表的示数变小【答案】 A7．（2011 江苏南京，第 9 题）在研究电路的电压规律实验时用了以下图中的某个电路，已知 R1=R2＜R3，电压表 V1、V2 和 V3 的读数分别为、1.5V 和．实验时的电路图应是【答案】 B8．（2011 江苏苏州，第 22 题）经过 A、B 两个电路元件的电流与其两端电压的关系以以下图，将 A、B 串通后接入电路，当经过 A 的电流为 0.2A 时， A和 B两端的总电压是 V ；将 A、B 并联接入电路，当经过 B 的电流为 0.2A 时， A 两端的电压是 V 。
2012上海中考物理电学压轴计算专题(串联电路)

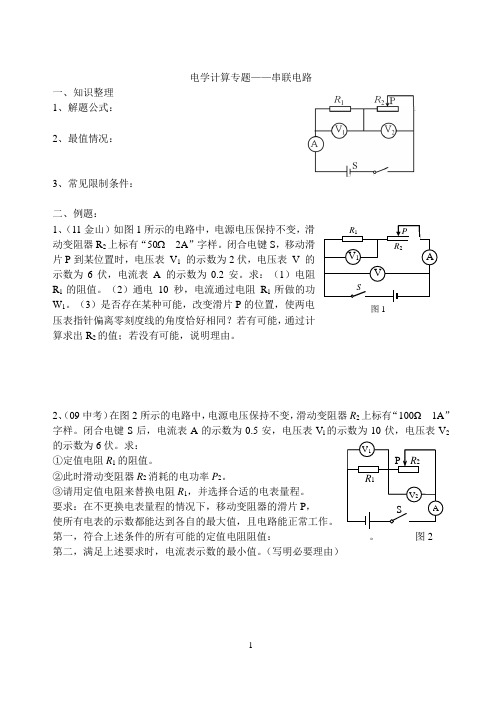

电学计算专题——串联电路一、知识整理 1、解题公式：2、最值情况：3、常见限制条件：二、例题： 1、（11金山）如图1所示的电路中，电源电压保持不变，滑动变阻器R 2上标有“50 2A ”字样。
闭合电键S ，移动滑片P 到某位置时，电压表 V 1 的示数为2伏，电压表 V 的示数为6伏，电流表 A 的示数为0.2安。
求：（1）电阻R 1的阻值。
（2）通电10秒，电流通过电阻R 1所做的功W 1。
（3）是否存在某种可能，改变滑片P 的位置，使两电压表指针偏离零刻度线的角度恰好相同？若有可能，通过计算求出R 2的值；若没有可能，说明理由。
2、（09中考）在图2所示的电路中，电源电压保持不变，滑动变阻器R 2上标有“100Ω 1A ”字样。
闭合电键S 后，电流表A 的示数为0.5安，电压表V l 的示数为10伏，电压表V 2的示数为6伏。
求： ①定值电阻R 1的阻值。
②此时滑动变阻器R 2消耗的电功率P 2。
③请用定值电阻来替换电阻R 1，并选择合适的电表量程。
要求：在不更换电表量程的情况下，移动变阻器的滑片P ， 使所有电表的示数都能达到各自的最大值，且电路能正常工作。
第一，符合上述条件的所有可能的定值电阻阻值：__________________。
图2 第二，满足上述要求时，电流表示数的最小值。
（写明必要理由）图1图1 图2（a ） （b ）3、（12长宁）在图3所示的电路中，电源电压保持不变，R 1为定值电阻，R 2为滑动变阻器。
闭合电键S ，移动变阻器R 2的滑片P ，使电压表和电流表的示数分别为4.5伏和0.15安。
① 求变阻器R 2连入电路的阻值。
② 求10秒内电流通过变阻器R 2所做的功。
③ 将变阻器R 2的滑片P 移至某一位置时，电压表和电流表的示数分别为2.0伏和0.4安。
请判断：根据以上条件，________求出定值电阻R 1的阻值 （选填“能”或“不能”）。
若能求出R 1若不能求出R 1的阻值，写出理由。
2012年中考电学精选精析
2012年中考电学精选精析一．选择题1．从欧姆定律可以导出公式R=，下列说法正确的是 （ ）A.当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B.当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C. 通过导体的电流若为零，电阻也为零D. 即使导体两端的电压为零，电阻也不为零2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）A ．当导体两端的电压为0时，电阻为0B ．该导体的电阻随电压的增大而减小C ．当导体两端的电压为0时，电流为0D ．当导体两端的电压为2V 时，电流为0.6A3．如图2所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．其中电源电压保持不变，R 为定值电阻，R ′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试表的示数变化情况是（ ）A ．增大、增大B ．增大、减小C ．减小、增大D ．减小、减小5．如图4所示电路，电源两端电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是（ ）A. 电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B. 电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C. 电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D. 电压表V 1示数变大，电压表V 2示数变大，电流表示数变大 6．如图5所示的电路，电源电压不变，当开关S 1、S 2都闭合，电流表的示数为0.5A ，电压表的示数12V ；断开电路后，将电压表、电流表的位置互换，S 1断开、S 2闭合，电流表的0.3A ．则（ ）A ．R1=16ΩB ．R1=40ΩC ．R2=16ΩD ．R2=24Ω二．填空题7．如图6所示的电路中，R 2的阻值为3Ω，闭合开关之后，电压表的示数为6V ，电流表的示数为1A ，则R 1= _________ Ω，电源电压为 _________ V ；如果断开开关，电压表的示数是 _________ V ．8．交警在检查酒驾过程中，首先通过嗅觉感知其是否饮酒，进而通过酒精检测仪进行定量检测．该仪器原理可以简化成如图7所示电路，其中R 0为定值电阻，R 为气敏电阻，其阻值与酒精气体密度成反比．交警能闻到酒精味是因为 _________ ．若驾驶员饮酒，检测时酒精检测仪上电压表的示数将 _________ （选填“变大”或“变小”）．9．在图8所示的电路中，电源电压为3V ．闭合开关S ，电流表①的示数为1.2A ，电流表②的示数为0.3A ，则通过R 1的电流是 _________ A ，R 2的阻值是 _________ Ω．图6 三．实验 图2图4 图3 图5 图7 图810．用“伏安法”测电阻，小华实验时的电路如图甲所示．（1）请用笔画线代替导线，将实物电路连接完整．（2）正确连接电路后．闭合开关前滑片p 应置于滑动变阻器的 _________ 端（选填“左”或“右”）．（3）测量时，当电压表的示数为2.4V 时，电流表的示数如图乙所示，则I= _________ A ，根据实验数据可得R x = _________ Ω．（4）如果身边只有一只电流表或电压表，利用一已知阻值为R 0的定值电阻、开关、导线、电源等器材也可 （（（=11．小理要测量一个定值电阻R 的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻R 0，开关和导线若干．请你帮他设计测量的电路图，简要说明测量方法及需测的物理量（并用相应的符号表示）写出计算待测电阻R 的表达式．12．某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图．小灯泡上标有“2.5V 0.3A ”字样，电源电压为3V ．请完成下列回答．（1） 根据电路图，在图乙中用笔画线代替导线连接实物图．（2）某次测量，电流表与电压表的示数如图所示，计算此时小灯泡灯丝的电阻值为 _________ ．13．小明想利用一块电流表和阻值已知的电阻R 0测量未知电阻R X 的阻值．小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示．（1）为了测出电阻R X 的阻值，请你只添加两根导线 完成图所示的实验电路的连接．（2）只闭合开关S 1，电流表的示数用I 1表示；开关S 1、S 2都闭合时，电流表的示数用I 2表示．请你用I 1、I 2和R 0表示R X ．R X = _________ ．四．计算14．要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？15．从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V．求：（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？16．（2011•北京）如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为R A时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻R A的电功率为P A；当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为R B时，电压表的示数U2为2V，电流表的示数为I2，电阻R B的电功率为P B；当开关S1闭合、S2断开，滑动变阻器滑片P位于最右端时，电阻R2的电功率为8W．已知：R1：R2=2：1，P1：P B=1：10，U1：U2=3：2．求：（1）电源两端的电压U；（2）电阻R2的阻值；（3）电阻R A的电功率P A．参考答案与试题解析一．选择题1、D2、C3、A4、A5、A6、C二．7、 6 9 9 8、扩散（分子运动）变大9、0.9 10三．实验10．用“伏安法”测电阻，小华实验时的电路如图甲所示．（1）请用笔画线代替导线，将实物电路连接完整．（2）正确连接电路后．闭合开关前滑片p应置于滑动变阻器的左端（选填“左”或“右”）．（3）测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I=0.5A，根据实验数据可得R x= 4.8Ω．（4）如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻R x．请仿照表中示例，设计测量R x阻值的其他方法．（（（=11．小理要测量一个定值电阻R的大小，但他只有一个电压表，一个电源和一个阻值已知的定值电阻R0，开关和导线若干．请你帮他设计测量的电路图，简要说明测量方法及需测的物理量（并用相应的符号表示）测量方法及需侧的物理量：②将电压表并联在R两端，测出=R==I==0.5A R====0.1A==10解得：R 由图乙得：=）由图丙得：===2=4.5W。
2012武汉市中考电学实验复习题
电学实验专题训练1.在测定“小灯泡电功率”的实验中，电源电压为4.5V ，小灯泡额定电压为2.5V 、电阻约为10Ω。
(1)连接电路时开关应 ，电流表的量程应选0~ A 。
(2)请你用笔画线代替导线，将图中的实物电路连接完整。
(3)闭合开关前，图中滑动变阻器的滑片P 应位于 （选填“A ”或“B ”）端。
(4) 小叶同学闭合开关，移动滑片P 到某一点时，电压表示数（如图所示）为 V ，若他想测量小灯泡的额定功率，应将图23中滑片P 向 （选填“A ”或“B ”）端移动，使电压表的示数为2.5V 。
(5)小向同学移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图25所示的I －U 图像，根据图像信息，可计算出小灯泡的额定功率是 W 。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P ，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。
2.图16是小明设计的测量一个小灯泡额定功率的电路图。
已知定值电阻R 0=15Ω，滑动变阻器R （20Ω 1A ），电源电压为18V ，小灯泡的额定电压为6V 、额定功率约为3W 。
（1）闭合开关S 前，滑片P 应滑到最 。
（选填“左端”或“右端”）（2）请用笔画线代替导线将图17的实物图补充完整。
（3）小明正确连接电路后，进行实验。
小灯泡正常发光时，电流表的指针如图18所示，通过小灯泡的电流为 A ，其额定功率为 W 。
（4）电路中定值电阻R 0的作用是 。
（5） 小明完成上述实验后，小红发现电流表已坏，她利用剩余器材和老师又给的两个开关S 1、S 2及导线，也完成了对小灯泡额定功率的测量。
请你在右侧的虚线框内画出小红完成实验设计的电路图。
4.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压值为6V ，改变电阻R 的阻值。
调节滑动变阻器滑片，保持R 两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中，（1）在实验过程中，移动变阻器滑片时，眼睛注视 （选填序号）A.变阻器滑片B.电压表示数C.电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是 选填序号）A.10Ω 0.5AB.20Ω 1AC.50Ω 2A(4)乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是。
2012年中考物理电学计算题
（2012扬州19）．如图所示，电源电压6V 不变，电阻R 1=10Ω，R 2=20Ω， （1） 当开关S 接到点2时，电压表示数？；（2） 当开关S 转换到点1时，在10s 内电流所做的功为？（2012重庆19.）在如图所示的电路中，电源电压保持不变，电阻1R 的阻值为20Ω。
闭合开关S ，电流表1A的示数为0.3A ，电流表2A 的示数为0.2A 。
求：⑴电源电压U ；⑵电阻2R 的阻值。
（2012陕西28）．（3分）图-1的电路中，电源电压恒为12V ，滑动变阻器铭牌上标有“100Ω 0.5A ”字样，图-2为R 1的I-U 图象，R 1的阻值为 Ω，当电路中的电流为0.2A 时，滑动变阻器R 2接入电路的阻值为Ω，为了不损坏滑动变阻器R 2，接入电路的阻值应不小于 Ω。
（2011年柳州34．）如图l5，电源电压l8 V 且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。
求： (1)灯泡正常发光时的电流；(2)当电流表的示数为0.4 A 时，电压表的示数； (3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.（2012上海22）、在图10所示的电路中，电源电压为12伏且保持不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50欧 2安”字样，闭合电键S 后，电流表A 的示数为0.3安。
①求电阻R 1两端的电压U 1。
②求此时变阻器R 2两端的电压U 2及消耗的电功率P 2。
图10（2011年巴彦淖尔23．）一电饭锅铭牌上标有“220V 1100W ”字样。
（1）电饭锅正常工作时，它的电阻是多少Ω？（2）在电饭锅内倒入质量为2kg 、温度为20℃的水，若把这些水加热到80℃，水最少需要吸收多少热量？ （3）为了加热这些水，电饭锅正常工作了10min ，它产生了多少热量？（2011年赤峰23、）（8分）一电饭锅铭牌上标有“220V 1100W ”字样。
2012年中考电功率专题(精选+精析+点评)
2012年中考电功率专题选择题（共14小题）1. （2011*重庆）下列数据中最接近实际的是（）A. 台灯的额定功率约为500WB. 手机正常工作时的电流约为1OAC. 人体的平均密度约为1.0xl03kg/n?D. 光在真空中的传播速度约为3.8xl08knVs考点：额处功率；密度及英特性：光的传播速度与光年；电流的大小。
专题：定性思想。
分析：一般台灯的额泄功率大约25W,手机正常工作电流160〜280mA,人体密度和水的密 度大约相同：光在真空中的传播速度约是为3.0xl05knVs .记住这些常用数据.解答：解：A 、台灯的额定功率约为25W.不符合题意.B 、 手机正常工作电流0.16〜0.28mA,最大电流不超过0.35mA.不符合题意.C 、 人的密度和水的密度大约相等，l.OxloSg/m*.符合题意.D 、 光在真空中的传播速度约是为3.0x105km/s.不符合题意.故选C.点评：本题属于简单记忆性题目，生活中有些数据需要记牢，水的密度、光在真空中的速度、 照明电路电压、人体安全电压等等.2. （2011*永州）某家用电能表的表盘上标有“600r/kW ・h”的字样，在电路中只接入一个用电 器且正常工作时，电能表转盘在lmin 内转了 10转，则该用电器的额左功率是（） A. 3600W B. 1000WC. 500WD. 100W 考点：电能表参数的理解与电能的求法。
专题：应用题。
分析：已知消耗lkw ・h 的电能，电能表的转盘转动600转，可求转10转消耗的电能，根据 公式P 』可求该电器的额泄功率・ t解答：解：转10转消耗的电能W=-A-kwhx 1 o=-i-kwh,600 60点k 闪・h该电器的额定功率P 』_: ------- lkw=1000W.弋丄h60故选B.点评：本题考査电功率的汁算，关键是公式及其变形的灵活运用，重点是理解电能表参数的 物理意义，解题过程中还要注意单位的换算.3. （2011*厦门）如图所示的用电器中，工作时将电能转化为机械能的是（考点：电功的实质。
2012和2013年重庆市中考部分电学题目
2012年和2013年重庆市中考物理部分电学题目班级 姓名 设计教师7.如图所示是A 、B 两定值电阻的U —I 图像，由图像中信息可知（ D ） A.若将A 、B 两电阻串联在某电源两端，则B 两端的电压大 B.若将A 、B 两电阻串联在某电源两端，则B 的实际功率大 C.若将A 、B 两电阻并联在某电源两端，则通过A 的电流大 D.若将A 、B 两电阻并联在某电源两端，则A 的实际功率小13.如图所示电路，电源电压保持不变，R 为定值电阻。
闭合开关S ，调节滑动变阻器R ′，发现电流表示数从0.1A 变为0.3A ，电压表示数改变了4V 。
由此可判断在这一过程中滑动变阻器连入电路的阻值 （选填“变大”或“变小”），定值电阻R 的电功率变化了 ※1.6 W 。
（提示：在解答第二问时要用到R 电阻不变知识）17.为了测定额定电压为“2.5V ”小灯泡的电功率，小明同学设计了如图甲所示的电路图。
实验中各元件完好，电源电压保持不变。
⑴连接电路的过程中开关应 。
请你在图乙中用笔画线代替导线，帮小明同学将电路连接完整。
（连线不得交叉）⑵小明同学闭合开关后，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是 （选填字母序号） A.检查电路是否断路 B.更换小灯泡C.移动滑动变阻器的滑片，观察小灯泡是否发光⑶为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 V 时，灯泡正常发光，此时电流表的示数如图丙所示，则通过小灯泡的电流为 A ，该灯泡的额定功率为 W 。
⑷实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏。
为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项： 调节滑动变阻器保证电压表的示数低于或等于额定电压，防止小灯泡烧坏19.在如图所示的电路中，电源电压保持不变，电阻1R 的阻值为20Ω。
闭合开关S ，电流表1A 的示数为0.3A ，电流表2A 的示数为0.2A 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M N甲 乙 丙 丁寒假科学辅导之电学测试 姓名一、选择题1．我市即将迎来夏季用电高峰，为了节约和有序用电，下列做法可行的是（ ） A ．多开城市亮丽工程的景观灯和霓虹灯 B ．停止向所有工厂、企业和商店供电 C ．让长期不使用的家用电器处于待机状态 D ．离开教室后及时关掉电灯和电风扇 2、下列是电路中的某一部分，其连接方式能利用如图情景来比拟的是（ ）A B C D 3．下列器具的应用不．正确的是( ) A ．用体温计测沸水温度 B ．用电能表测用电器消耗的电能C ．用测电笔辨别火线和零线D ．用显微镜观察洋葱表皮细胞 4．下列四个电路中，电流表能测量通过灯L 1电流的是( )5．在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验。
①“测量物体的长度”时，多次测量②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量③“研究串、并联电路的电流特点”时。
换用不同定值电阻，多次测量④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值 上述实验中寻找普遍规律的是( )A ．①② B．①③ C．②③ D．②④6．探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A 吸引大头针的数目均比B 多。
此实验说明影响电磁铁磁性强弱的因素是( ) A ．电流的大小 B ．线圈的匝数 C ．电流的方向 D ．电磁铁的极性 7．对教材中四幅插图的说明，不正确．．．的是( )第2题图第6题B AA．甲图：家用电器要装接地线是为了用电安全B．乙图：直线电流周围的磁场方向的判定方法C．丙图：电铃是利用电磁铁工作D．丁图：导体按图示方向运动时不会产生感应电流8．如图是已连接的一部分电路图，R1＝5Ω，R2＝20Ω。
表中的结果与ab间、ac间、bc间的连接情况相符合的是( )9．如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A．电流表电流表B．电流表电压表C．电压表电流表D．电压表电压表10．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大 B．U变小，I变小C．U变小，I变大 D．U变大，I变小11．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。
如果测试到的酒精气体浓度越大，那么( )A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大12．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）（第11题图）(第9题图)电子元件13．如图是拍摄机动车闯红灯的工作原理示意图。
光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。
下列有关说法正确的是( )A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用14．如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。
若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是( )A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧15．在如图所示的电路中，电源电压为3伏特，电阻的阻值为5欧姆，滑动变阻器标有“20Ω2A"样，当滑片由A端滑到B端的过程中（）A.电阻R两端的电压不断变大B.电阻R的功率不断变小C.滑动变阻器两端的电压不断变小D.滑动变阻器的功率不断变大16．为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。
下列设计最合理的电路图是( )17．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。
手握紧MN时，握力越大电压表的示数越大。
则下列电路中符合这一原理的是( )乙电压电流/A18、如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（ ）A ．连有电动机的电路是低压控制电路B ．电磁继电器实际上是一个由电磁铁控制电路通断的开关C ．利用电磁继电器主要是为了节约用电D ．利用电磁继电器主要是为了操作方便19、小磁针静止在螺线管的附近，闭合开关S 后，通电螺线管磁感线方向如图所示，则下列判断正确的是：（ ）A 、电源的右端为正极B 、通电螺线管的左端为S 极C 、小磁针一直保持静止D 、小磁针N 极向右转动20．如图甲所示，质量不计的弹簧竖直固定在一压力传感器上，压力传感器是电阻阻值随受到压力的增大而减小的变阻器(压力不超过最大值)，压力传感器、电流表、定值电阻和电源组成一电路。
压力传感器不受力时电流表示数是I 0。
t ＝0时刻，将一金属小球从弹簧正上方某一高度由静止释放，小球落到弹簧上压缩弹簧到最低点，然后又被弹起离开弹簧，上升到一定高度后再下落，如此反复。
整个过程中，不计能量损失，电流表示数I 随时间t 变化的图像如图乙所示，则( )A ．t 1时刻，小球动能最小B ．t 2时刻，弹簧的弹性势能最小C ．t 2～t 3这段时间内，弹簧的弹性势能先增加后减少D ．t 2～t 3这段时间内，小球增加的动能小于弹簧减少的弹性势能二、填空题：21．如图所示L 1、L 2两灯的电阻分别是R 1、R 2。
当S 1、S 3 闭合，S 2断开时，L 1、L 2 正常发光。
当S 1、S 3断开，S 2闭合时，L 1、L 2的连接方式是 ， 如果此时L 1亮、L 2不亮，则L 1、L 2电阻的大小应满足 的关系是 。
22．某电饭锅及内部电路如图，R 1是加热电阻，R 2是限流电阻。
开关S 1需手动闭合，但当锅内温度达到103℃时，会自动断开；S 2是一个自动温控开关。
请回答：（1）电饭锅加热煮饭时，开关S 1处于 状态；（2）在电饭锅煮稀饭时，开关S 1却不能自动断开，其原因是 。
23小张在探究导体电阻与长度的关系实验时，器材有：6伏蓄电池、电压表(0--3V ，0--15V)、滑动变阻器（50Ω 1. 5A ）、开关各一个，导电性能较差的镍铬合金线MN(电阻较大），刻度尺一把，导线若干。
(1)、右图是实验时没有连接完整的电路，请完成电路的连接。
(2）、连接电路时，滑动变阻器的滑片要滑到 端（选填“A ”或“B ”），在实验中小张同学记录了下表一组实验数据，请你分析表中实验数据，L 2得出导体两端的电压与长度的关系是。
而小张认为由这些实验数据就可以得到导体电阻与导体长度成正比的结论。
请你为他说明理由24．某同学将一节旧电池、5欧的定值电阻、开关和电压表连接成图甲所示电路，发现开关断开和闭合时，电压表的示数有明显的不同。
他很好奇，在老师的帮助下他得知：干电池内部本身存在电阻，其情况相当于一节干电池与一电阻串联（如图乙虚线框内所示）。
当开关闭合后，干电池内部的电阻分到了一部分电压，从而提供给定值电阻的电压减小。
为了求证，他又进行了如下实验：①测出图甲所示电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1伏；②将定值电阻由5欧更换为12欧，测出电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1.2伏。
（1）该同学将定值电阻由5欧更换为12欧的想法是：当电路中定值电阻变大，电路中的电流变小，干电池内部电阻分到的电压变小。
实验①和②中测得的数据是否支持他的想法？（选填“支持”或“不支持”）（2）根据实验②测出的数据，计算出该干电池的内部电阻为欧。
25．甲乙两同学在学习了酸的性质后，知道盐酸溶液中存在氢离子和氯离子。
那么，盐酸溶液能导电吗？为了探究这个问题，他们设计了如图所示的电路。
如果盐酸溶液能导电，电路中的小灯泡就能发光。
选择器材：干电池两节、“2.5V 0.3A”小灯泡一只、电流表、开关、导线若干、烧杯、10%稀盐酸溶液。
在选择用什么金属作电极时出现了争议：甲同学认为可以用铁片，乙同学认为用铜片更好。
经讨论后他们选择了铜片。
实验过程：连接电路，闭合开关后看到小灯泡发光，电流表示数为0.28A。
实验结论：稀盐酸溶液能导电。
交流反思：（1）他们选择铜片作电极而不用铁片，因为铁与稀盐酸反应，会干扰实验。
请写出该反应的化学方程式。
（2）小灯泡发光时，稀盐酸溶液中氢离子的移动方向是（填“A→B”或“B→A”）（3）实验过程中小灯泡两端的电压是V。
（计算保留两位小数）26．小金、小丽在进行“测定小灯泡额定功率”的实验时，电源电压为3伏恒定不变，他们设计的实验电路图如图甲所示。
（1）小金实验时使用的小灯泡的额定电压为2.5V。
①根据电路图连接好电路后，闭合开关，发现小灯泡较暗，移动滑动变阻器金属滑片，小灯泡亮度不变。
如果实验中所用的滑动变阻器如图乙所示，你认为甲乙造成上述现象的原因是将滑动变阻器的 （第26题图） (用字母表示)两接线柱连入到电路所引起的。
②正确连接后，小金通过实验得到的数据如下表，请分析数据并回答：小灯泡的额定功率为 瓦；小灯泡实际功率与其发光亮度之间的关系是 。
（2）小丽使用的小灯泡额定电压为2.0伏。
根据电路图正确连接电路后，调节滑动变阻器滑片过程中，小灯泡灯丝突然烧断了，她立即观察电压表和电流表的示数。
其示数分别为： 。
27．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖。
小明同学设计了如图所示的电路，来研究巨磁电阻的大小与有无磁场的关系。
请分析回答： (1)断开S 1，闭合S 2，移动滑动变阻器R 2的滑片，测得两电表的四组数据如下表所示。
由此可知，无磁122滑片，测得两电表的四组数据如下表所示，可计算出有磁场时(2)通过上述实验，得出的结论是 ；(3)利用小明同学设计的电路并保持原有器材不变，你还可以进一步研究与巨磁电阻大小有关的问题是 。
28．小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5 V ，数据及现象记录如下表：灯丝 灯丝支架 细金属丝 玻璃珠第28题图乙2第28题图甲A（1）第4次实验电流表示数如图丁，其读数为安；（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是；（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是；（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是。
