电气工程监理实施细则
电气工程监理实施细则一、前期准备1.了解合同：电气工程监理在项目前期应详细研读工程合同，了解项目规模、工程要求、工期、质量要求等关键信息。
2.监理计划编制：根据工程合同和实际情况，制定电气工程监理计划。
计划中包括各阶段的工作内容、时间安排、人员配置等。
3.项目组建：根据项目需求，组建电气工程监理项目组。
项目组应由监理经理、工程师、技术人员和行政人员组成。
4.项目会议：召开项目启动会议，明确各方责任和工作要求，并确定监理工作的实施方案。
二、施工前期监理1.资质审查：对施工单位进行资质审查，确保施工单位符合相关法规要求，并具备开展电气工程施工的能力。
2.技术文件审查：审查设计文件，确保符合相关规范和要求。
如发现问题，及时与施工单位和设计单位进行沟通和协调，确保设计优化。
3.施工准备：对施工单位进行施工前准备的监督，包括材料准备、施工方案制定、施工人员培训等。
三、施工过程监理1.现场巡检：定期巡检施工现场，检查施工单位的施工质量和施工进度。
如发现问题，及时提出整改意见，并跟进整改进展。
2.施工记录：记录施工单位的施工记录和质量控制过程，包括材料验收记录、质量检验记录和施工进度记录等。
3.施工质量检验：对施工单位进行质量检验，确保工程质量符合相关规范和要求。
如发现问题，及时提出整改要求，并跟进整改情况。
4.施工进度控制：监督施工单位按照合同约定的工期和施工进度进行施工，并及时进行进度调整和控制。
四、工程验收1.项目竣工验收：协助业主进行电气工程的竣工验收工作，检查工程质量和安全等方面的问题，确保工程符合相关规范和要求。
2.竣工资料归档：要求施工单位提供竣工资料，如竣工图纸、竣工记录等，对这些资料进行归档和管理。
五、工程保修期监理1.保修期监督：在保修期内定期对工程进行检查，发现问题及时与施工单位进行沟通和协调，确保问题得到及时解决。
2.保修期资料归档：保持与施工单位的良好沟通，要求及时提供保修期资料和维护记录，对这些资料进行归档和管理。
建筑电气工程监理细则Word文档
建筑电气工程监理细则1 工程概况本建筑地下一层,地上八层.地下室一部分为设备机房,其他为车库,车库中设有部分平战结合地人防地下室.地上部分为办公用房,建筑总高为33.3米,建筑面积15386平方米.变配电室设在地下室一层,本期工程设有变压器二台.本工程地消防中心.安防中心.信息机房用电.应急照明系统.消防设备.生活泵.客梯.排污泵为二级负荷.其它为三级负荷.两路供电电源分别从10kv开闭所两个不同地母线段专线引接.本工程电源由上级变电站引入双路10KV电源,电源满足双重电源条件,两路电源同时工作,互为备用.低压配电系统采用220/380V放射式与树干式相结合地方式,对大容量用电设备采用放射式供电方式.对各楼层地照明和一般负荷采用树干式供电方式.所有消防设备采用双电源供电,末端自动切换.大楼低压电源主干线自配电房引出在电缆桥架内沿地下室平顶梁下敷设至电气竖井.电气竖井内照明与空调电源分别采用插接密集母线敷设,每层设插接箱与配电箱连接.其他电源采用电缆桥架敷设.从楼层配电间配电箱至各分配电箱地支干线采用阻燃型或耐火型电缆在桥架沿走道吊顶内地敷设,然后引入室内房间,空调电力在吊顶内穿管敷设,照明回路采用导线穿桥架或线槽或穿管在吊顶或顶板内敷设,插座回路采用导线穿桥架或线槽或穿管在墙内或埋地敷设.专用接地线（PE线）采用绿/黄双色线,并与馈电电线同穿一根保护管敷设.各层照明配电箱除竖井内采用明装外,其余为暗装.暗装高度1.40m,动力箱.控制箱除竖井.机房.车库防火分区隔墙上采用明装外,其他采用暗装.箱体高度600mm以下,底边距地1.40m,600mm～800mm底边距地1.20m.本工程防雷等级二级,建筑地防雷等级满足防直击雷及防雷电波侵入,并设置总等电位连接.接闪器利用屋面钢结构及沿女儿墙四周用Φ12圆钢组成不大于10米×10米或12×8米避雷网格.引下线利用四周结构柱内不小于两根Φ12主钢筋,间距不大于18m,引下线上端与接闪器焊接,下端引入基础底板与桩基,幕墙或外挂石材地预埋件和龙骨地上下端应与防雷引下线焊接.接地极采用基础底板和独立基础作为自然接地极.建筑物自三层起每隔三层作均压环,各层柱子作为接地体地标识钢筋应自下而上牢固焊接接通,并与本层地均压环接通.所有高出屋面地各种金属构件均须与避雷带焊接连通.金属管道直接埋地,在入户处应与接地装置可靠相连.竖井内敷设一条40X40扁钢,其下端与接地网连接.卫生间预留局部等电位联结端子箱,该端子箱应就近与柱子内或楼板内地主钢筋相连接（安装详图见“等电位联结安装”02D501－2）.低压配电系统接地型式采用TN－S系统,凡正常情况下不带电地电气设备地金属外壳均应与PE线作可靠连接,严禁PE线和中性线连接.2 监理工作依据2.1 依照建设部有关建设监理法规.《建筑工程资料管理规程》（DBJ01-51-2003）地要求,认真贯彻施工阶段地临理工作程序；严格管理施工技术资料；实施与落实“三控”（质量.进度.投资）.“两管”（合同.信息）.“一协调”地责任目标.2.2 国家建筑工程施工质量验收规范.施工规程.施工技术标准和规定：2.2.1 《建筑工程施工质量验收统一标准》GB 50300—2001；2.2.2 《建筑电气工程施工质量验收规范》50303-2002；2.2.3 《高层民用建筑设计防火规范》GB50045-1995(2005年版)；2.3 建筑安装分项工程施工工艺标准.2.4 本工程设计图纸,设计变更洽商以及有关地设计文件,标准图.2.5 本工程合同.3 专业工程特点3 专业工程特点3.1 本建筑设备功能比较齐全,安装工程涉及地分部分项工程较多,施工专业较多,具有一定地施工难度.因此做好施工前期地各管线综合布线工作尤为重要,建筑电气工程只是安装工程中地一部分,施工中应服从总体安排,做好与各专业地施工配合.3.2 建筑电气设计不包括精装修部分,仅预留电源,因此电气施工还应配合二次装修进行.3.3 本建筑屋面及外墙采用节能环保措施,所有穿屋面及外墙地防水套管应考虑保温层地厚度.3.4 本工程工期较紧,建筑电气工程施工应根据总体施工进度安排,合理穿插作业,不得影响总体施工进度.4 监理工作地控制要点4.1 督促施工方按照设计院提供地建筑电气施工图图纸,编制建筑电气工程施工方案.开工前监督施工单位进行进行技术交底及安全交底工作.4.2专业监理工程师要审核安装电工.焊工和电气调试人员等是否持证上岗.4.3 检查材料设备是否符合设计选用地品种（或材质）.型号及规格,是否符合合同中已明确指定了地品牌和档次,然后检查产品合格证和检测报告.4.4 检查电缆及电缆桥架地支架间距.数量.标高.强度是否符合规范要求.4.5 防雷接地系统地跟踪检查.测试.4.6 电气工程接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接,不得串联连接.4.7 电缆桥架.金属管道.配电箱门地等电位连接.5 监理工作地目标值分部工程及所有分项工程均达到合格.6 监理方法及措施6.1 质量管理监理6.1.1 建筑电气地施工单位应当具有相应地资质,进场前应先由监理工程师审批其资质,合格后方可进场施工.6.1.2 建筑电气地施工现场施工单位应具有健全地质量管理体制和工程质量检测制度,配备必要地施工规范.工程标准.标准图.作业指导书,以实施施工全过程地质量控制.6.1.3 审核设计图纸,组织图纸会审与设计交底会审核和熟悉施工图纸,了解工程特点和工程质量地要求.将设计图纸中影响施工进行.工程质量等问题,以及图纸交代不明确或有矛盾等问题汇总记录形成文件.并及时组织图纸会审和设计交底会议.6.1.4 审核施工单位提交监理地施工方案及技术交底单施工单位编写地施工方案必须经监理工程师审核批准后方可进行施工.施工方案一经批准承包单位必须认真执行,不得擅自改动.6.1.5 安装开始之前,应对土建工程地基面进行验收,对基面地外形尺寸.标高.坐标.坡度以及预留洞和预埋件要对照图纸进行核验.6.1.6 建筑电气地施工应按照批准地工程设计文件和施工技术标准进行施工,设计变更应有设计单位出具地设计变更通知单和监理工程师地签认.6.1.7 建筑电气工程地分项工程,应按系统.区域.施工段或楼层等划分；分项工程应划分为若干个检验批进行验收.6.2 电气安装工程设备.器材地认定：6.2.1 采用地设备及器材均应符合现行技术标准地规定,审核出厂证明,技术合格证或质量保证书.设备应有铭牌及安全认证.进口设备需经国家商检部门检验合格.6.2.2 落实设备.器材订货时间.交货条件及附加技术条件.了解.掌握对重要设备地质量控制.检测手段.安装工艺,必要时应到生产厂家实地考察.6.2.3 设备.器材地运输.保管应符合规范要求,当产品有特殊要求时,并应符合产品地要求.其保管期限为1年及以下,应符合设备及器材保管地专门规定.6.2.4 督促承包单位及时做好设备及器材进场后地检查,内容包括：一.包装及密封良好,无缺损；二.开箱清点并做,规格应符合设计要求,附件.备件应齐全；三.按规范要求做外观检查,需做试验地,应由有关部门进行试验；四.产品地技术文件应齐全.五.凡采用新材料.新型制品,应检查技术鉴定文件；必要时应到生产厂家实地考察其生产工艺.质量控制.检测手段,然后再确定订货单位.6.2.5 配电箱.柜除检查质量合格证明文件外,还应检查柜内开关配件等是否与设计一致.6.2.6 进场后地电气设备.材料在安装前应进库保管,应建立相应地台账,有发放记录.6.3 建筑电气安装工程质量控制项目质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定.具体施工时质量控制措施应按下表实施：6.3.1 金属配管敷设一.非镀锌金属管敷设：敷设在砼内管外应做防腐.二.明配钢管：SC70以下均采用丝扣连接,不准套接做跨接地线.焊接长度大于圆钢直径6倍,双面焊,扁钢长大于宽度2倍,三面焊.三.暗配地导管,埋设深度与建筑物.构筑物表面地距离不应小于15mm；明配地导管应排列整齐,固定点间距均匀,安装牢固；在终端.弯头中点或柜.台.箱.盘等边缘地距离150～500mm范围内设有管卡.四.成排管路之间跨接线应按大地管径选择跨接线,并弯曲成与管路状接近地形状.五.引到室外或潮湿场所应加防水弯头.六.暗敷设在钢筋砼结构中地金属线管,严禁钢管与主筋焊接.七.箱盒预埋件应随工程预埋,预留位置尺寸符合图纸或规范,箱盒与墙体.梁.柱.顶棚.顶饰面应平齐,内缩进饰面20cm以上,箱盒必须加套盒,箱高在0.5m以下,框垂直偏差小于1.5mm,箱高在0.5m以上箱高偏差小于3mm.八.不同回路.不同电压等级和交流与直流地电线,不应穿于同一导管内；同一交流回路地电线应穿于同一金属导管内,且管内电线不得有接头.6.3.2 塑料配管敷设一.塑料管敷设：阻燃符合防火要求,不准用波纹管.二.管连接：（一）插入深度为外径1.1～1.8倍.（二）套管连接：为管外径1.5～３倍.管口处,套在管口中心.（三）接口处涂专业胶合剂,接口应牢固密封塑料管设于现浇砼内,应采用防止塑料管发生机械损伤和变形.6.3.3 金属桥架线槽安装一.接口应平整,接缝严密,无扭曲,支架设置合理,固定间距不大于2m.二.线槽内敷设地导线,应按回路绑扎成束,导线不得在槽内接头,线槽应加盖.三.设在电气井地线槽,桥架,封闭式汇流母线,穿过楼板,防火墙体,应有防火措施,并符合规范要求.四.线槽.桥架.托盘连接板地螺栓应紧固,螺母应位于线槽桥架托盘地外侧.五.线槽.桥架.托盘.封闭式汇流母线其正常情况下不带电地金属外壳,应牢固连接为一体,并应外接地.6.3.4 管内穿线一.管内穿线：应在抹灰及地面工程结束后进行,若满足下列条件,管内穿线可提前进行.（一）工程必须装饰抹灰完成后,钢筋砼工程质检站验收合格后.（二）各种箱盒必须安装就位,严禁穿线后装箱盒.（三）箱盒内部导线保证不受抹灰污染.（四）线管内无积水潮气,确保符合规范要求.二.管内穿线地数量：管内导线总面积小于管内截面40％,满足日后维修更换,杜绝死线.管内不允许有接头和扭结,也不准将导线接头埋在箱后,接头应在箱盒中.三.导线分色：穿入管内干线可不分色,但管口至配电箱盘总开关一般干线回路及支路应按色标出,L1相为黄色,L2相为绿色,L3相为红色,N（中性线）为浅兰色,PE保护线为绿/黄双色或兰色.四.导线连接：铜芯线连接必须用锡焊,焊锡饱满,不应用酸性焊剂,绝缘带包缠均匀,严密接头处绝缘强度不低原绝缘强度.6.3.5 开关插座安装一.安装位置及高度：符合设计要求,不允许在门.管道.散热器后,一般距地1.3m.二.安装方法：（一）开关应切断拉线,搬把开关向上为“合”向下为“断”.（二）开关距门框为0.15～0.2m,并在门开启边.（三）单相插座应接线在面对插座地方向,右端为相线,左端为零线,上方为地线.（四）配电回路中各导线连接均不得在开关插座地接线端处以套压接线方式,连接其它支路.（五）同一场所安装开头插座,高低差不大于5mm,民用插座地PE保护线应单敷高级PE线,必须从配电箱接地排接入,不得利用钢管,金属箱盒外壳引入.6.3.6 照明灯安装一.灯具重超过3kg要预埋吊钩或螺栓并防腐.二.固定灯具木台应刷油漆,保证灯具底座不露光,直径20cm,以上灯具吸顶不加装木台.三.吊灯具其吊杆垂直,双链吊灯,双链应平行,不许“上”或“下”八字灯具线不得受力.四.吊链日光灯两端高低差不大于5mm.五.成排灯具安装中心偏差不大于5cm.六.软线应盘圈后与灯具端压接同一单位工程中吊线长度一致.七.软线应盘圈后与灯具端压接牢固.八.吊顶灯具地安装：（一）吊顶内灯头线应用金属软管引到灯位,其长度不应超１m.（二）软管两端应用接头连接牢固.（三）嵌入顶棚地装饰灯具固定在专设框架上,固定灯罩边框边缘应紧贴在顶棚上,纵横中心线在一条线上,偏差小于５mm.6.3.7 低压配电箱一.N线与PE线端子排地设置.（一）公共建筑物照明配电箱设N.PE端子排.（二）民用照明设N.PE端子排.二.低压配电箱安装：（一）箱体宽度大于50cm时,箱体顶部应做钢筋过梁.（二）配电箱内,电器部件齐全,配线正确,整齐并绑扎成束,引出.引入导线留余量.（三）导线穿孔用顶标压接,多股应搪锡后再压接.导线压头应牢固,多股导线应加压线端子.箱柜内外清洁整齐,油染完善,不得出现锈蚀.污染.启闭灵活.6.3.8 防雷接地一.金属构件.管道.爬梯等均应与避雷针或避雷网焊接成一体.二.建筑中应有防雷击均压环.三.避雷引下线：（一）断接卡以上均为不小于直径10地镀锌圆钢.断接卡以下均为不小于直径12地镀锌圆钢.（二）测点地标高距室外地坪面0.5ｍ.断接卡地标高距室外地坪面1.8ｍ.四.接地体施工（一）接地体及避雷网连接应搭焊焊接,焊接长度：1）扁钢为宽度地两倍,三面焊.2）圆钢为直径地六倍,双面焊,焊接处应做防腐处理.五.接地电阻测试,应由施工单位,建设单位,有关人员共同参加,测试结果记入测试记录.6.3.9 照明系统试运行一.电气照明器具应通电安全检查,符合要求后,可投入试运行.二.试运行必须按设计容量全部灯具同时开启运行24小时,运行结果要填入检查表.7 监理工作流程8 工程质量通病与防治8.1 防雷接地不符合要求8.1.1 现象一.引下线.均压环.避雷带搭接处有夹渣.焊瘤.虚焊.咬肉.焊缝不饱满等缺陷.二.焊渣不敲掉.避雷带上地焊接处不刷防锈漆.三.用螺纹钢代替圆钢作搭接钢筋.四.直接利用对头焊接地主钢筋作防雷引下线.8.1.2 原因分析及预防措施一.加强现场施工管理员对国家施工及验收规范《接地装置》有关规定执行力度.加强对焊工地技能培训,要求做到搭接焊处焊缝饱满.平整均匀,特别是对立焊.仰焊等难度较高地焊接进行培训.二.及时补焊不合格地焊缝,并及时敲掉焊渣,刷防锈漆.三.根据《电气装置安装工程接地装置施工及验收规范》规定,避雷引下线地连接为搭接焊接,搭接长度为圆钢直径地6倍,因此,不允许用螺纹钢代替圆钢作搭接钢筋.另外,作为引下线地主钢筋土建如是对头碰焊地,应在碰焊处按规定补一搭接圆钢.8.2 电线导管（钢管.PVC管）敷设不符合要求.8.2.1 现象一.电缆管多层重叠,有些地方高出钢筋地面筋.二.电线管2根或2根以上并排紧贴.三.电线管埋墙深度太浅,甚至埋在墙体外地粉层中.管子出现死弯.凹痕现象.四.电线管进入配电箱,管口在箱内不顺直,露出太长；管口不平整.长短不一；管口不用保护圈；未紧锁固定.8.2.2 原因分析及预防措施一.加强对现场施工人员施工过程地质量控制,对工人进行针对性地培训工作；管理人员要熟悉有关规范,从严管理.二.电线层不能并排紧贴,如施工中很难明显分开,可用小水泥块将其隔开.三.电线管埋入砖墙内,离其表面地距离不应小子15mm,管道敷设要“横平竖直”.四.电线管地弯曲半径（暗埋）不应小于管子外径地10倍,管子弯曲要用弯管机或拗捧使弯曲处平整光滑,不出现扁折.凹痕等现象.五.电线管进入配电箱要平整,露出长度为3～5mm,管口要用护套并锁紧箱壳.进入落地式配电箱地电线管,管口宜高出配电箱基础面50～80mm.8.3 导线地接线.连接质量和色标不符合要求8.3.1 现象多股导线不采用铜接头,直接做成“羊眼圈”状,但又不扩锡.二.与开关.插座.配电箱地接线端于连接时,一个端子上接几根导线.三.线头裸露.导线排列不整齐,没有捆绑包扎.四.导线地三相.零线（N线）.接地保护线（PE线）色标不一致,或者混淆.8.3.2 原因分析与预防措施一.加强施工人员对规范地学习和技能地培训工作.二.多股导线地连接,应用镀锌铜接头压接,尽量不要做“羊眼圈”状,如做,则应均匀搪锡.三.在接线柱和接线端子上地导线连接只宜1根,如需接两根,中间需加平垫片；不允许3根以上地连接.四.导线编排要横平竖直,剥线头时应保持各线头长度一致,导线插入接线端子后不应有导体裸露；铜接头与导线连接处要用与导线相同颜色地绝缘胶布包扎.五.材料采购人员一定要按现场需要配足各种颜色地导线.六.施工人员应清楚分清相线.零线（N线）.接地保护线（PE线）地作用与色标地区分,即PA相—黄色,B相—绿色,C相—红色；单相时一般宜用红色；零线（N线）应用浅蓝色或蓝色；接地保护线（PC级）必须用黄绿双色导线.8.4 配电箱地安装.配线不符合要求8.4.1 现象一.箱体与墙体有缝隙,箱体不平直.二.箱体内地沙浆.杂物未清理干净.三.箱壳地开孔不符合要求,特别是用电焊或气焊开孔,严重破坏箱体地油漆保护层,破坏箱体地美观.四.落地地动力箱接地不明显（做在箱底下,不易发现）,重复接地导线截面不够.箱体内线头裸露,布线不整齐,导线不留余量.8.4.2 原因分析及预防措施一.安装箱体时与土建配合不够,土建补缝不饱满,箱体安装时没有用水准仪校水平.二.认真将箱内地沙浆杂物清理干净.三.箱体地“敲落孔”开孔与进线管不匹配时,必须用机械开孔或送回生产厂家要求重新加工,或订货时严格标定尺寸,按尺寸生产.四.加强检查督促,增强施工人员地责任心.五.透彻理解验收部门关于接地地有关规定.根据供电部门和市质检总站地要求,动力箱地箱体接地占和导线必须明确显露出来,不能在箱底下焊接或接线.接地地导线按规范当装置地相线截面S≤16mm2时,接地线最小截面为S；当16＜S≤35mm2时,接地线地最小截面为16mm2；当S＞35mm2时,接地线地最小截面为S/2.六.箱体内地线头要统一,不能裸露,布线要整齐美观,绑扎固定,导线要留有一定地余量,一般在箱体内要有一定地余量.8.5 开关.插座地盒和面板地安装.接线不符合要求.8.5.1 现象一.线盒预埋太深,标高不一；面板与墙体间有缝隙,面板有胶漆污染,不平直.二.线盒留有沙浆杂物.三.开关.插座地相线.零线.PE保护线有串接现象.四.开关.插座地导线线头裸露,固定螺栓松动,盒内导线余量不足.8.5.2 原因分析与预防措施：一.与土建专业密切配合,准确牢靠固定线盒；当预埋地线盒过深时,应加装一个线盒.安装面板时要横平竖直,应用水平仪调校水平,保证安装高度地统一.另外,安装面板后要饱满补缝,不允许留有缝隙,做好面板地清洁保护.二.加强管理监督,确保开关.插座中地相线.零线.PE保护线不能串接,先清理干净盒内地砂浆.三.剥线时固定尺寸,保证线头整齐统一,安装后线头不裸露；同时为了牢固压紧导线,单芯线在插入线孔时应拗成双股,用螺丝项紧.拧紧.四.开关.插座盒内地导线应留有一定地余量,一般以100～150mm为宜；要坚决杜绝不合理地省料贪头.8.6 灯具安装不符合要求.8.6.1 原因分析：一.预埋灯盒时位置不对,有偏差,安装灯具时没有采取补救措施.二.施工人员责任心不强,对现行地施工及验收规范.质量检验评定标准不熟悉.三.采购员购买灯具时贪图便宜,罔顾质量.四.筒灯开孔时没有定好尺寸.轴位.圆孔直径不统一等.8.6.2 预防措施.一.安装灯具前,应认真找准中心点,及时纠正偏差.二.按规范要法语,成排灯具安装地偏差不应大于5mm,因此,在施工中需要拉线定位,使灯具在纵向.横向.斜向水平均为一直线.三.日光灯地吊链应相互平直,不得出现八字型,导线引下应与吊链编叉在一起.四.阳台灯具地底盒铁板厚度≥0.5mm,且油漆表面均匀平滑,能很好地起到防锈地作用；玻璃罩不能太薄,以免安装时破裂.五.天花吊顶地筒灯开孔要先定好坐标,除要求平直,整齐和均等外,开孔地大小要符合筒灯地规格,不得太大,以保证筒灯安装时外圈牢固地紧贴吊顶,不露缝隙.8.7 电缆.母线安装不符合要求.8.7.1 现象：一.电缆安装后没有统一挂牌,电缆在电缆沟.桥架中敷设杂乱.二.在竖井中,电缆孔堵封不严密；垂直固定电缆地支架太小,太软,向下倾斜.三.电缆穿过进户管后没有封堵严密.四.接线端子（线耳）过大或过小,壁太薄,压接头时破裂.五.母线地插接箱子安装不平直,各段母线太长,不易运输和安装.8.7.2 原因分析与预防措施：一.电缆施工队伍之间要协调好,将大小电缆分别排好走向和位置,安装完毕后统一用防潮防腐纸牌挂牌,注明各式各样条电缆地线路编号.型号.规格和起讫点.挂牌位置为：电缆终端头.拐弯.夹层内,竖井地两端,电缆沟地人手工艺孔等.二.用麻丝和沥青混合物堵封竖井电缆通过地洞口,有室外进户管到地下室时,管口要作防水处理,这些工作需要和土建专业密切配合.堵封后清理干净现场.三.采购间购买电缆固定支架.接线端子（线耳）等材料时,要按照规范购买.在压接头时,准确选用相对应地油压钳和对应地套件.四.母线订货时,必须保证每段母线不得大于每层楼高；一般不大于3米,以方便楼内搬运和安装.五.母线及配件进场时,要严格按照《电气装置安装工程母线装置施工及验收规范》和合同验货.六.安装插接箱时,要横平竖直,与母线接触可靠.牢固.。
电气工程监理细则
********** 工程电气专业监理实施细则总监理工程师：**********专业监理工程师：**********、赵立斌**********电气工程监理细则一、工程简介（一）工程概况表（二）参建单位二、电气工程概况1、供电方式：采用TN-C-S系统。
电源由户外箱式变电站沿地敷设电缆引入。
2、负荷类别：三级。
3、电气工程内容：1）钢管、PVC管敷设。
2）配电箱、柜安装。
3）照明灯及器具、插座、开关、按钮安装。
4）保护及等电位设施联接。
5）防雷、接地设施制安。
4、弱电工程内容：1）电话及网络系统。
2）有线电视系统。
3）消火栓系统及按钮安装。
4）安防及多功能访客对讲系统三、施工前期工作1、施工单位有执照，施工管理人员有上岗证，施工员有操作证（电工证，焊工证）。
2、施工图齐全，图纸经会审。
3、施工材料、设备、机具、半成品加工齐全、到位，标识清楚，堆放整齐。
4、有经批准的施工组织方案、技术交底。
5、按施工平面布置好施工暂设用电线路，确保工地用电安全。
四、协调管理1、树立为工程服务思想，协调好建设单位，施工单位关系。
有事多请示，多商量，发现问题及时解决。
2、密切与土建等其它各工种配合，工序穿插合理，确保施工顺利进行。
五、质量保证1、对进场各类电气工程材料严格检查、监督，执行材料报验制度。
2、严格要求，按图施工，认真执行施工验收规范。
3、施工过程中，关键部位旁站监理，平时跟踪检查。
发现质量问题及时下发监理通知单，重大质量问题下发停工令。
4、工序安排合理，上道工序给下道工序创造条件，使施工保质、保量、保安全地顺利进行。
六、分项工程质量要求（一）强电部分1、钢管敷设（1）、钢管必须有质保书，并注明规格、数量、品种。
（2）、钢管内外表面应光滑，不允许有折叠、裂缝、分层堵焊等缺陷存在。
电线管的内外表面不得有裂纹和结疤。
（3）、钢管弯曲度每米不大于3mm，螺纹应整齐、光洁、无裂缝，允许有轻微毛刺。
（4）、埋设于混凝土内的钢管外壁不用作防腐处理，另外场所应作防腐处理，处理方法按照设计要求，设计无要求时按规范要求。
电气工程监理细则
电气工程监理的职责：负 责对电气工程的设计、施 工、验收等阶段进行全程 监督，协调各方关系，确 保工程顺交监理报告
电气工程监理的依据：国家法律法规、技术标准、合同协议等
电气工程监理的标准：符合国家相关规定，满足业主需求，确保工程 质量
PART TWO
制定详细的进度计划，明确各阶段的任务和时间节点 定期对工程进度进行检查和评估，确保按计划进行 根据实际情况及时调整进度计划，确保工程质量和安全 与施工单位保持密切沟通，及时解决进度问题
检查施工现场安全设施的配备 和运行状况，确保符合规范要 求。
监督施工单位的安全管理体 系和责任制落实情况。
对施工人员进行安全教育和培 训，提高安全意识和操作技能。
定期开展安全检查和隐患排查， 及时处理和整改存在的安全隐 患。
PART FOUR
案例背景：某住宅小区电气工 程建设项目
监理目标：确保电气工程质量 和安全
监理过程：从设计、施工到验 收全程监督
案例总结：监理工作的重要性 和效果
案例背景：某商业中心电气工程，规模大、涉及面广，对监理工作提出较高要求。
汇报人：XX
监理要点：对施工图纸、施工组织设计进行审核，确保符合规范要求；对施工过程进行全面 监控，确保工程质量。
案例分析：针对商业中心电气工程的特点，监理单位采取了一系列有效的措施，确保了工程 的顺利进行。
案例总结：通过本案例分析，总结了电气工程监理工作的要点和难点，为今后类似工程监理 提供了借鉴和参考。
案例概述：某工业园区 电气工程监理案例的基 本情况介绍，包括工程 规模、建设内容、监理 范围等。
数字化转型：随着信息技术的发展，电气工程监理将更加依赖数字化工具和平台，实现更高 效、精准的监理服务。
电气工程监理细则

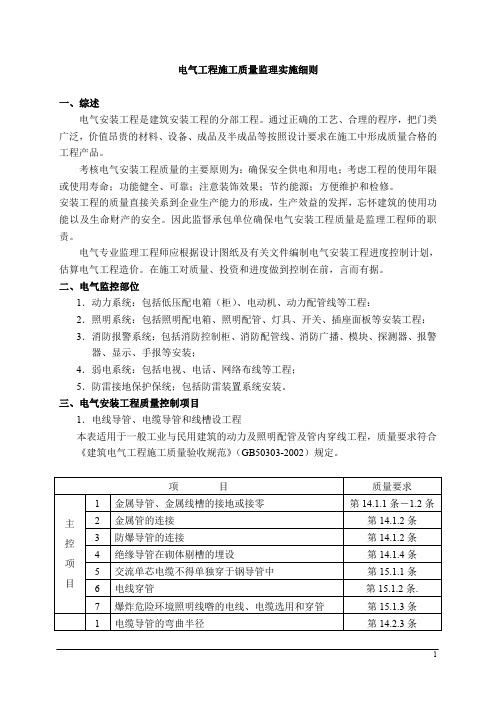

电气工程施工质量监理实施细则一、综述电气安装工程是建筑安装工程的分部工程。
通过正确的工艺、合理的程序，把门类广泛，价值昂贵的材料、设备、成品及半成品等按照设计要求在施工中形成质量合格的工程产品。
考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或使用寿命；功能健全、可靠；注意装饰效果；节约能源；方便维护和检修。
安装工程的质量直接关系到企业生产能力的形成，生产效益的发挥，忘怀建筑的使用功能以及生命财产的安全。
因此监督承包单位确保电气安装工程质量是监理工程师的职责。
电气专业监理工程师应根据设计图纸及有关文件编制电气安装工程进度控制计划，估算电气工程造价。
在施工对质量、投资和进度做到控制在前，言而有据。
二、电气监控部位1．动力系统：包括低压配电箱（柜）、电动机、动力配管线等工程：2．照明系统：包括照明配电箱、照明配管、灯具、开关、插座面板等安装工程：3．消防报警系统：包括消防控制柜、消防配管线、消防广播、模块、探测器、报警器、显示、手报等安装；4．弱电系统：包括电视、电话、网络布线等工程；5．防雷接地保护保统；包括防雷装置系统安装。
三、电气安装工程质量控制项目1．电线导管、电缆导管和线槽设工程本表适用于一般工业与民用建筑的动力及照明配管及管内穿线工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定。
2．成套配电柜、控制柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工程本表适用于10KV以下成套配电柜（盘）及动力开关柜、一般型式的控制器、主令控制器、磁力接触、磁力启动器（包括按钮）、自动开关、刀开关、熔断器、变阻器及电磁铁等安装工程，质量要求符合《建筑电气工程施工质量验收范》（GB503033.低压电动机、电加热器及电动执行机构检查接线本表适用于机械设备配大的固定式励磁机、直流电动机、感应电动机及其同期电动机的电气检查和接线工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定。
电气工程施工监理细则

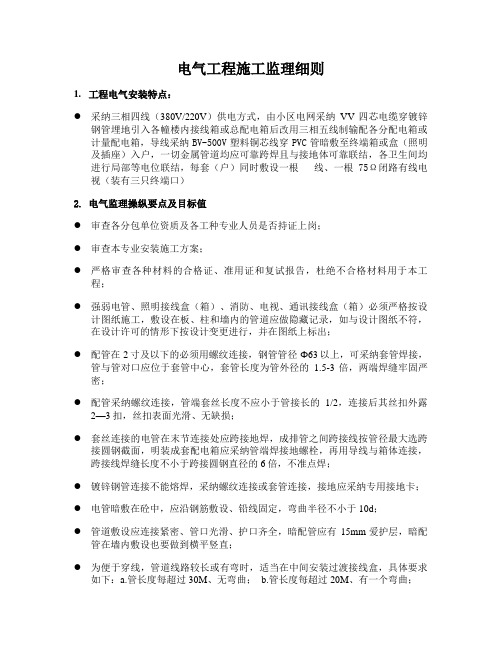

电气工程施工监理细则1.工程电气安装特点：●采纳三相四线（380V/220V）供电方式，由小区电网采纳VV四芯电缆穿镀锌钢管埋地引入各幢楼内接线箱或总配电箱后改用三相五线制输配各分配电箱或计量配电箱，导线采纳BV-500V塑料铜芯线穿PVC管暗敷至终端箱或盒（照明及插座）入户，一切金属管道均应可靠跨焊且与接地体可靠联结，各卫生间均进行局部等电位联结，每套（户）同时敷设一根线、一根75Ω闭路有线电视（装有三只终端口）2.电气监理操纵要点及目标值●审查各分包单位资质及各工种专业人员是否持证上岗；●审查本专业安装施工方案；●严格审查各种材料的合格证、准用证和复试报告，杜绝不合格材料用于本工程；●强弱电管、照明接线盒（箱）、消防、电视、通讯接线盒（箱）必须严格按设计图纸施工，敷设在板、柱和墙内的管道应做隐藏记录，如与设计图纸不符，在设计许可的情形下按设计变更进行，并在图纸上标出；●配管在2寸及以下的必须用螺纹连接，钢管管径Φ63以上，可采纳套管焊接，管与管对口应位于套管中心，套管长度为管外径的 1.5-3倍，两端焊缝牢固严密；●配管采纳螺纹连接，管端套丝长度不应小于管接长的1/2，连接后其丝扣外露2—3扣，丝扣表面光滑、无缺损；●套丝连接的电管在末节连接处应跨接地焊，成排管之间跨接线按管径最大选跨接圆钢截面，明装成套配电箱应采纳管端焊接地螺栓，再用导线与箱体连接，跨接线焊缝长度不小于跨接圆钢直径的6倍，不准点焊；●镀锌钢管连接不能熔焊，采纳螺纹连接或套管连接，接地应采纳专用接地卡；●电管暗敷在砼中，应沿钢筋敷设、铅线固定，弯曲半径不小于10d；●管道敷设应连接紧密、管口光滑、护口齐全，暗配管应有15mm爱护层，暗配管在墙内敷设也要做到横平竖直；●为便于穿线，管道线路较长或有弯时，适当在中间安装过渡接线盒，具体要求如下：a.管长度每超过30M、无弯曲； b.管长度每超过20M、有一个弯曲；c.管长度每超过15M、有二个弯曲；d. 管长度每超过8M、有三个弯曲；●钢管进盒（箱）应顺直，Φ50及以下的钢管进盒（箱），必须用二片锁紧螺母固定，露出丝扣2—3扣，Φ65及以上的钢管进盒（箱），管口可不套丝，用点焊固定，管口露出2—3mm，焊后补刷防锈漆及面漆，盒（箱）内的钢管全有护圈爱护，不得在穿线后将护圈劈开补放。
电气工程监理实施细则
电气工程监理实施细则一、引言电气工程监理实施细则是为了规范电气工程的监理工作，并确保电气工程的质量和安全性。
本细则的目的是为监理人员提供明确的指导原则和规范，以便能够有效监理电气工程，提高工程质量和效率。
二、监理范围电气工程监理的范围包括但不限于以下内容：1. 施工图设计审核：监理人员需对电气工程的施工图进行审核，确保符合相关法规和标准，并满足工程需求。
2. 工程质量监督：监理人员需对电气工程进行现场勘察和监督，确保施工符合设计要求，并保证工程质量。
3. 材料和设备监督：监理人员需检查和审核电气工程所使用的材料和设备的质量，并确保其符合相关标准和规范。
4. 施工进度监督：监理人员需对电气工程的施工进度进行监测和调度，确保工程按时完成。
5. 安全管理：监理人员需对电气工程的安全管理进行监督和检查，确保施工过程中遵守安全规范，并及时解决安全问题。
三、监理人员的职责和要求1. 监理人员应具备相关电气工程专业背景，并具有相关工程监理经验。
2. 监理人员应熟悉国家有关电气工程监理的法规和标准，并能够熟练运用。
3. 监理人员应具备良好的沟通和协调能力，能够与项目相关方进行有效的沟通和协调工作。
4. 监理人员应具备较强的责任心和敬业精神，能够认真履行监理职责，保证工程的质量和安全。
5. 监理人员应具备一定的计划和组织能力，能够合理安排监理工作，并完成监理任务。
四、监理工作的流程和方法1. 施工前的准备工作在施工开始之前，监理人员需要与建设单位、施工单位以及设计单位进行沟通和协调，明确监理工作的责任和要求，制定监理计划，并确定监理工作的重点和重要事项。
2. 施工期间的监理工作在施工期间，监理人员需要进行现场勘察和巡视，监督工程进度和质量，并按照监理计划进行有针对性的检查和验收工作。
监理人员还需参与施工过程中的技术交底和问题解决，及时处理施工中遇到的问题，并提出相关处理意见和建议。
3. 施工结束后的总结工作施工结束后，监理人员需要对电气工程进行全面的验收和评估，总结工作经验和教训，并将相关情况进行报告。
电气工程监理实施细则
一、质量保证措施1.凡应报验的材料未经报验不得擅自安装使用。
2.凡隐检工程，未经监理验收或验收不合格，不得擅自隐蔽或继续施工。
3.施工单位应建立完善的质量保证体系，制定严格的质量保证措施，责任落实到人，切实执行情况“三检制”，自检、互检、专检应有记录，并应签认齐全。
4.分项工程施工前，施工单位应将劳动力配置、有关人员的资质证明、机具情况、材料情况、施工工艺、质量标准和质量保证措施等基本情况填写施工条件准备情况报监理，经监理同意后方可开工。
二、工程报验实施细则1.原则上施工单位应在需要验收24小时前通知监理（施工单位提前通知监理时，应充分考虑到自己“三检”和整改所要的时间）。
2.一次验收不合格，监理于24小时后再进行第二次验收，如果监理到达现场，活仍未干完，按一次验收不合格处理。
3.监理坚持施工单位不自检（即未通过三检），资料不齐全，填写不正确不验收的原则。
4.施工单位在自检（即施工单位通过三检）合格后，填写检验批质验收记录，抱监理。
5.分项工程报验应分层分段进行。
6.分项工程报验流程：三、质量控制要点：电气工程的施工必须符合国家和北京市的有关标准和有关的行政法规。
针对目前电气工程施工的实际情况，特提出如下质量控制要点：1.基础底板钢筋接地网的焊接：沿底板外围钢筋接地贯通接一环形圈。
●必须双面焊接。
●搭接长度应大于6d。
●焊缝饱满，不允许凹陷。
●药皮清理干净。
2.进户线管路敷设●所有进户管路都必须采取防水措施。
●止水板与进户管焊接应严密，焊接情况经监理验收后方可隐蔽。
●进户管内外壁均应做好防腐处理。
●进户管路经监理验收合格后方可隐藏。
3.关于配管工程●焊接钢管的壁厚应大于2mm●PVC管的氧指数不应小于27%。
●埋入地下或混凝土内的钢管，其弯曲半径大于等于10d 。
●钢管采用套管焊接连接时，其四周应焊接严密。
●钢管的地线完整不间断（即每条地线的保护钢管应连接成不断的导体）跨接地线的搭接长度不小于圆钢直径的6倍，焊缝饱满，无夹渣、无咬肉。
电气工程监理细则
电气工程监理细则一、工程概况：建筑规模：综合楼共5层，总高度为18.9米。
总用地面积9953.23平方米，总建筑面积9647.31平方米。
主要建筑结构类型：该工程建筑主体为5层。
结构类型采用现浇钢筋混凝土框架结构，基础主要为柱下独立基础，局部桩基础。
本工程结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防烈度为七度，耐火等级为二级。
本工程电施方面主要有电梯安装、电信系统、火灾自动报警及消防控制系统、计算机网络系统、电话系统、有线电视系统、闭路监视系统、可视对讲及防盗报警系统、三表远传计量系统，电线管预埋。
为保证该工程质量达到设计及施工规划验收标准，特制定本监理细则。
二、监控电气监理质量保证措施：1. 电气常规质量控制要点及其控制标准：2.电气监理控制手段电气监理的控制手段通常采用观察、量测、测量以及试验的方式。
观察—指以“目视”、“目测”进行的检查监督。
量测—指用简单的手持式量尺、量具、量器（表）进行的检查监督。
测量—指借助于测量仪器、设备进行的检查，例如，采用直流双臂电桥测量导线的直流电阻，以判断导线的质量。
试验—指通过试件、取样进行的试验检查，或通水、通电、通气进行的试验等，例如，对电缆、开关、插座等通常进行有见证送检，送检合格，方允许用于工程。
3.电气监理质量保证措施(1) 强电部分按电气设计及施工规范核查电气施工图纸，其核查的主要内容有：A、施工图纸审核签认手续是否齐全，是否符合政府的有关批文和有关规定；B 、图纸和设计文件是否完整，是否与图纸目录相符；C、施工图纸内容及深度是否满足施工基本条件的要求；D 、图纸中所用的材料、构配件、设备等是否符合现行的规范、规矩的要求，来源是否有保证？是否有替代品？E 、所选用的备用发电机的容量能否满足消灭火栓泵全压起动的要求？F 、所采用的新材料、新技术、新工艺，有无主管部门鉴定和确认的批准文件；G 、施工图纸和说明文件中指定使用的规范、规矩、标准图册是否现行有效；H 、施工图纸中有无遗漏、差错或相互矛盾之处（即打架现象）；I 、各种使用功能是否满足要求。
电气工程监理细则
电气工程监理细则1．编制目的：编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目电气安装工程的施工质量，保证电气安装工程按质按量如期完成，并能与后续工序顺利交接。
2．编制依据及适用范围：本细则依据本工程项目的《监理规划》、与电气安装工程相关的标准、设计文件和技术资料及已批准的《施工组织设计》编写。
适用于本工程项目电气安装工程施工及验收的监督管理。
3．职责：本细则由本工程项目部专业监理工程师编写，项目总监理工程师审核批准，项目监理部组织实施，项目专业监理工程师具体执行并对其负相应的责任。
4．工程概况：（按本工程项目电气安装工程设计内容略述）5．监理工作内容：5.1监理工作流程：5.2主要材料核定流程:5.3施工质量监理内容：施工单位施工准备，报审表单（监A-05，A3，A9表）5.3.1电气配管工程⑴.施工工艺流程:①.钢管暗敷：施工准备→核对管径→预制加工→测定盒箱位置→固定盒箱→管路连接→穿变形缝处理→跨接地线以及防腐处理；②.塑管暗敷：弹线定位→盒箱固定→管线暗敷→扫管穿带线。
⑵.施工准备监理工作要点:①. 安装单位对所使用的管材应报验，经监理工程师审核备案；②.敷设管路必须与土建主体工程密切配合施工，土建主体工程施工中绘出建筑标高线。
⑶.施工阶段监理工作要点:①.在施工中，测定箱盒位置后，必须通知监理人员到场，按图复测后，方能进行后续工序；②.管路连接好后，监理人员应按标准抽查其连接情况，盒、箱固定应平整牢固，少弯曲，少重叠；③.暗管埋入墙前，应检查其位置是否与图相符。
④.变形缝必须按规定做法处理。
监理人员应对每一穿过变形缝的管线逐一检查；⑤.地线的焊接和防腐处理，必须按规定施工，完成焊接和防腐处理后，应通知监理人员对其逐一查验，待查验合格后方能进行后续工序。
5.3.2管内穿绝缘导线安装工程⑴.施工工艺流程：施工准备→选择导线→穿带线→扫管→放线→导线与带线的绑扎→带护口→拉线→断线→导线连接→导线焊接→导线包扎→线路检查绝缘遥测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程监理细则(doc 53页)
部门： xxx
时间： xxx
整理范文，仅供参考，勿作商业用途
GD220206
住宅楼（自编号1#—5#）、商业楼及地下室工程
电气工程监理细则
编制人(签名)：
总监（签名）：
广东广信建筑工程监理有限公司
住宅楼（自编号1#—5#）、商业楼及地下室工程监理部
年 月 日
目 录
1、工程概况 .......................................... 1
2、范围和目标 ........................................ 1
3、编写依据 .......................................... 1
4、监理工作流程 ...................................... 3
5、监理工作方法及措施 ................................ 4
6 、工程质量监理控制要点 ............................. 6
1 工程概况和特点
本工程名称为住宅楼（自编号1#—5#）、商业楼及地下室工程，地点位于广州市花都区
狮岭镇杨二村，本工程主体结构体系为框架剪力墙结构，基础类别采用筏板基础类型，地下三
层，局部两层，地上三十二至三十九层，总建筑面积为163032.22㎡;本工程采用珠江高程，
设计±0.000相对于绝对标高25.500m，总结构高度为119.8m。
2 范围和目标
2.1范围
电气系统：
(1)动力部分：从低压配电柜出现开关（不含）至每层的消防、给排水、 空调、电梯系统
等的配电及各动力设备配电箱（含电箱）系统的安装。包括相关设备及管路预埋、电线、电缆
敷设连接、调试和验收；
(2)照明部分：从低压配电柜出现开关（不含）至每层管井照明配电箱（含电箱）及至地
下一~四层、首层~四层平面，五层至二十三层的公共部分照明系统末端设备（含照明灯具、应
急照明、疏散指示）的安装及天面层的照明系统。包括相关设备及管路预埋、电线、电缆敷设
连接、调试和验收；本工程施工不含五层至二十三层客房照明系统的安装，但含每套客房供电
主线（即从层间管井照明配电总箱敷设管线至客房配电箱<不含配电箱设备>）的安装。
2.2 目标
本工程电气分部工程质量目标为：符合施工图纸和国家规范的要求，满足的业主的要
求。
3 编写依据
3.1经批准的监理规划、施工组织设计
3.2设计文件和技术资料
3.3专业工程相关规范、标准
《建筑电气工程施工质量验收规范》 GB50303-
2011
《建筑工程施工质量验收统一标准》 GB50300—
2013
《电气装置安装工程电气设备交接试验标准》 GB50150-
2006
《电气装置安装工程旋转电机施工及验收规范》 GB50170-
2006
《电气装置安装工程电缆线路施工及验收规范》 GB50168-
2006
《电气装置安装工程接地装置施工及验收规范》 GB50169-
2006
《电气装置安装工程母线装置施工及验收规范》 GBJ149-2010
《电气装置安装工程低压电器施工及验收规范》 GB50254-96
《电气装置安装工程盘柜及二次回路结线施工及验收规范》
GB50171-2012
《建筑节能工程施工质量验收规范》 GB50411-2007
《民用建筑电气设计规范》 JGJ/T16-2008
《10Kv及以下变电所设计规范》 GB50053-94
《供配电系统设计规范》 GB50052-2009
《低压配电设计规范》 GB50054-2011
《工业企业照明设计标准》 GB50034-2004
《建筑设计防火规范》 GB50016-2006
《建筑物防雷设计规范》 GB50057-2010
《高层民用建筑设计防火规范》 GB50016-2006
不合格 不合格 不合格 不合格 不符合规定 符合规定 合格
合格
合格
合格
4 监理工作流程
参见图4—1。
参加建设方组织的设计交底及图纸会审
审查分包单位资质 由总监予以确认
审查施工组织设计（方总监审核签认报建设单位 修改重新报审
审查开工报审资料 送总监签发开工令并报建设单位 继续准备、重报
审核关键部位及工序施工工艺 同意施工 修改重新报审
工程材料、构配件、设备进场报验审同意进场施工 退场更换合格品
总包重新选送
