安全监控系统传感器设置规范
煤矿安全监控系统安装操作规程
煤矿安全监控系统安装操作规程
煤矿安全监控系统安装操作规程
传感器位置的规定
掘进工作面瓦斯传感器应吊挂在距工作面5米内，距顶板不大于30㎝，距巷道侧壁不小于20㎝的回风侧无淋水的位置。
回采工作面瓦斯传感器应吊挂在工作面回风巷距工作面10米内，距顶板不大于30㎝，距巷道侧壁不小于20㎝无淋水的位置。
风速、负压、开停传感器应安装在能正确反映该测点的位置。
井下设备的管理
设备的安装、拆除，由技术负责批准，由监控维护人员实施。
井下传感器的管理，由专职维检员进行检查、移动，放炮前放炮员必须维护好传感器及传输线路。
每班专职瓦斯员，必须对照瓦斯传感器显示数据（误差0.03%为正常），做到瓦斯排版、原始记录手册、日志报表、传感器显示数据“四对口”。
瓦斯传感器报警，必须先停止工作面工作，向值班矿长报告，并向公司监控调度室室汇报，通知瓦斯员查明原因，处理完毕井批准后方可继续作业。
传输电缆、分站、井下设备由每班维检员巡视监护，如丢失、损坏要及时汇报。
按规程要求瓦斯传感器每十天校验一次，适用中必须对每台仪器的使用情况惊醒逐一记录。
风俗传感器至少每10天检查一次，并进行除尘。
传感器发生故障必须及时修复更换。
监控室每天打印一次瓦斯报表，并经过矿长和总工程师审阅签字。
三、对井下瓦斯浓度监控范围的规定，采掘工作面瓦斯报警浓度≥1.0%，断电浓度≥1.5%，复电浓度＜1.0%，总回风报警浓度≥0.7%。
煤矿安全监控系统与检测仪器使用管理规范(AQ1029-2019)
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）中华人民共和国应急管理部发布1 范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设置、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准适用于全国井工煤矿，包括生产、新建和改、扩建矿井。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201 煤矿安全监控系统通用技术要求MT/T423 空气中甲烷校准气体技术条件3 术语和定义下列术语和定义适用于本文件。
3.1煤矿安全监控系统coal mine safety monitoring system具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主要通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2传感器transducer将被测物理量转换为电信号输出的装置。
3.3甲烷传感器methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。
3.4风速传感器air velocity transducer连续监测矿井通风巷道中风速大小的装置。
3.5风压传感器wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。
3.6一氧化碳传感器carbon monoxide transducer连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。
3.7温度传感器temperature transducer连续监测矿井环境温度高低的装置。
标准47风门开关传感器设置标准

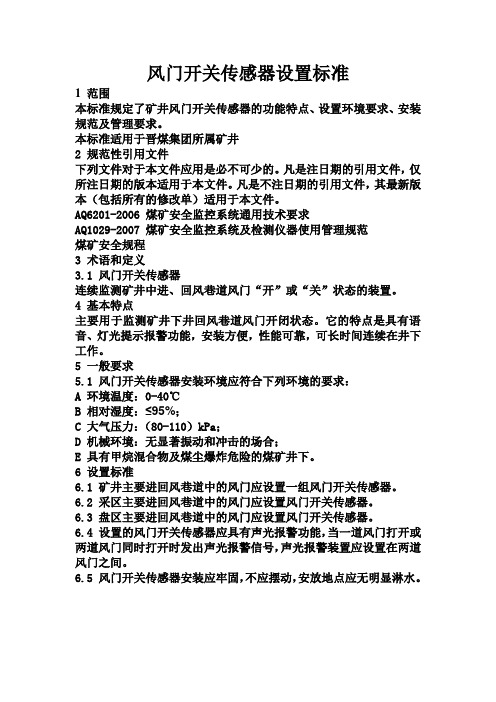

风门开关传感器设置标准
1 范围
本标准规定了矿井风门开关传感器的功能特点、设置环境要求、安装规范及管理要求。
本标准适用于晋煤集团所属矿井
2 规范性引用文件
下列文件对于本文件应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201-2006 煤矿安全监控系统通用技术要求
AQ1029-2007 煤矿安全监控系统及检测仪器使用管理规范
煤矿安全规程
3 术语和定义
3.1 风门开关传感器
连续监测矿井中进、回风巷道风门“开”或“关”状态的装置。
4 基本特点
主要用于监测矿井下井回风巷道风门开闭状态。
它的特点是具有语音、灯光提示报警功能，安装方便，性能可靠，可长时间连续在井下工作。
5 一般要求
5.1 风门开关传感器安装环境应符合下列环境的要求：
A 环境温度：0-40℃
B 相对湿度：≤95%；
C 大气压力：（80-110）kPa；
D 机械环境：无显著振动和冲击的场合；
E 具有甲烷混合物及煤尘爆炸危险的煤矿井下。
6 设置标准
6.1 矿井主要进回风巷道中的风门应设置一组风门开关传感器。
6.2 采区主要进回风巷道中的风门应设置风门开关传感器。
6.3 盘区主要进回风巷道中的风门应设置风门开关传感器。
6.4 设置的风门开关传感器应具有声光报警功能，当一道风门打开或两道风门同时打开时发出声光报警信号，声光报警装置应设置在两道风门之间。
6.5 风门开关传感器安装应牢固，不应摆动，安放地点应无明显淋水。
AQ 1029-2019 煤矿安全监控系统及检测仪器使用管理规范
煤矿安全监控系统及检测仪器使用管理规范（AQ1029—2019）2019年8月12日发布2020年2月1日实施中华人民共和国应急管理部发布前言本标准的全部技术内容为强制性条款。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替AQ 1029-2007《煤矿安全监控系统及检测仪器使用管理规范》。
与AQ 1029-2007相比主要技术变化如下：——增加了风向传感器、粉尘传感器、线缆、光学甲烷检测仪、甲烷断电仪的术语和定义（见3.20、3.21、3.23、3.25、3.26）；——增加了支持多网、多系统融合，伪数据标注及异常数据分析，瓦斯涌出、火灾等的预测预警，瓦斯超限、断电等需立即撤人的紧急情况下，可自动与应急广播、通信、人员位置监测等系统应急联动的功能(见4.6、4.9、4.10)；——增加了煤矿安全监控系统主干线缆应当分设两条(见5. 2 ) ；——删除了有专用排瓦斯巷的采煤工作面甲烷传感器的设置(见2007年版的6.3.3) ；——增加了掘锚一体机、连续采煤机、梭车、锚杆钻车、钻机应设置机载式甲烷断电仪或便携式甲烷检测报警仪(见6.3.4)；——删除了设在回风流中的机电硐室进风侧必须设置甲烷传感器( 见2007年版的6.6)；——增加了风向传感器的设置(见7.4)；——增加了压风机应设置温度传感器(见7.7.4)；——增加了煤矿粉尘传感器、设备开停传感器、风门开关传感器、风筒传感器、馈电传感器的设置(见7.8、7.9、7.10、7.11、7.12)；——删除了2007年版的附录A。
本标准的附录A为规范性附录。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本标准由中华人民共和国应急管理部提出。
本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会(SAC/TC 288/SC 1)归口。
本标准起草单位：中国矿业大学(北京)、江苏三恒科技股份有限公司、中国煤炭科工集团常州研究院有限公司、兖矿集团有限公司、山西煤炭运销集团信息工程有限公司。
民用爆炸物品危险作业场所监控系统设置要求
民用爆炸物品危险作业场所监控系统设置要求背景介绍：民用爆炸物品危险作业场所是指工厂、仓库等工业生产中存在爆炸危险的场所。
为了确保人员的安全和生产环境的稳定，必须在这些场所设置监控系统。
监控系统可以实时监测场所内的各种参数，如温度、气体浓度等，并在出现异常情况时及时报警。
下面将提出关于民用爆炸物品危险作业场所监控系统设置的要求。
1.设备选择：（1）监控摄像头：应选择高清晰度、广角度、夜视功能好的监控摄像头。
这些摄像头可以提供清晰度高、广角度大的画面，以便监控人员全面了解场所内的情况。
（2）温度传感器：应选择可靠、精准的温度传感器。
这些传感器可以测量场所内的温度，并在温度异常超过设定值时发出报警信号。
（3）气体浓度传感器：应选择可靠、精准的气体浓度传感器。
这些传感器可以测量场所内的气体浓度，并在浓度超过安全范围时发出报警信号。
（4）防爆箱：所有设备都应放置在防爆箱内，以防止设备自身引发的火灾或爆炸。
2.系统布设：（1）摄像头：应将摄像头布设在场所的各个角落，以确保监控无死角。
摄像头应采用360度无死角监控，并且应能够通过远程控制转动，以便观察所有区域。
（2）温度传感器：应将温度传感器布设在场所的各个重点区域，如易燃易爆物品存放区、电气设备区等。
传感器数量应根据场所的大小和复杂程度进行合理配置。
（3）气体浓度传感器：应将气体浓度传感器布设在具有潜在危险的区域，如气体罐区、通风不良的地方等。
传感器的数量和位置应根据场所的实际情况进行合理调整。
（4）报警装置：所有传感器和摄像头都应与报警装置相连，一旦监测到异常情况，报警装置应能够及时发出声音或光信号，以提醒相关人员。
3.数据处理：（1）实时监测：监控系统应能够实时监测各个参数的数值，并能够记录并显示历史数据。
监控人员应能够通过监控系统的界面查看任意时间段的数据。
（2）异常报警：监控系统应能够自动检测异常，并在出现异常时发出报警信号。
报警信号应包括声音、光信号等方式，并应能够远程发送给相关人员。
使用管理规范(AQ1029—2022)
煤矿安全监控系统及检测仪器使用管理规范(AQ1029—2022)2022 年 1 月 4 日国家安全生产监督管理总局发布1、范围本标准规定了煤矿安全监控系统及检测仪器的装备、设计和安装、传感器设臵、使用与维护、系统及联网信息处理、管理制度与技术资料等要求。
本标准合用于全国井工煤矿，包括新建和改、扩建矿井。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容) 或者修订版均不合用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本合用于本标准。
煤矿安全规程AQ6201—2022 煤矿安全监控系统通用技术要求AQ6203—2022 煤矿用低浓度载体催化式甲烷传感器技术条件 MT423—1995 空气中甲烷校准气体技术条件3、术语和定义下列术语和定义合用于本标准。
3.1 煤矿安全监控系统 coal mine safety monitoring system 具有摹拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2 传感器 transducer将被测物理量转换为电信号输出的装臵。
3.3 甲烷传感器 methane transducer连续监测矿井环境气体中及抽放管道内甲烷浓度的装臵，一般具有显示及声光报警功能。
3.4 风速传感器 air velocity transducer连续监测矿井通风巷道中风速大小的装臵。
3.5 风压传感器 wind pressure transducer连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装臵。
煤矿安全监控系统及检测仪器使用管理规范AQ1029—2019
(b) 图3 有专用排瓦斯巷的采煤工作面甲烷传感器的设置
图4 掘进工作面甲烷传感器的设置
图5 双巷掘进工作面甲烷传感器的设置
图6 在回风流中的机电硐室甲烷传感器的设置
图7 装煤点甲烷传感器的设置图8 瓦斯涌出巷道的下风流中甲烷传感器的设置
图9 采煤工作面一氧化碳传感器的设置
图10 采煤工作面温度传感器的设置
煤矿应按照《煤矿安全规程》和 AQ1029——2019《煤矿安全监控系 统及检测仪器使用管理规定》安装、使
用维 护和管理系统。 部分煤矿传感器装备数量和地点不满足 上述规程和标准的要求，更没有按照规 程和标准调校和维护，甚至将传感器报 警浓度调高，不适用断电控制功能等。
图2 采用两条巷道回风的采煤工作面甲烷传感器的设置
煤矿安全监控系统及检测仪器使用管理规范AQ1029—2019
U形通风方式在上隅角设置甲烷传感器T0或便 携式瓦斯检测报警仪，工作面设置甲烷传感器 T1，工作面回风巷设置甲烷传感器T2；
若煤与瓦斯突出矿井的甲烷传感器T1不能控 制采煤工作面进风巷内全部非本质安全型电气 设备，则在进风巷设置甲烷传感器T3；
低瓦斯和高瓦斯矿井采煤工作面采用串联 通风时，被串工作面的进风巷设置甲烷传 感器T4，如图1a所示。Z形、Y形、H形和W 形通风方式的采煤工作面甲烷传感器的设 置参照上述规定执行，如图1b~图1e所示。
5.5 安全监控设备的供电电源必须取自被控 开关的电源侧，严禁接在被控开关的负荷 侧。宜为井下安全监控设备提供专用供电 电源。
5.6 安装断电控制时，必须根据断电范围要 求，提供断电条件，并接通井下电源及控 制线。断电控制器与被控开关之间必须正 确接线，具体方法由煤矿主要技术负责人 审定(接线方法参见附录A)。
烷传感器拔脱等。
笔者作为多起煤矿特别重大事故国务 院煤矿事故调查专家组组长参加调查 河北唐山刘官屯煤矿“12.7”特别重大 瓦斯爆炸事故、山西大同煤矿焦家寨 “11.5”特别重大瓦斯爆炸事故、山西 临汾瑞之源煤矿“12.5” 特别重大瓦斯 爆炸事故、山西焦煤集团屯兰矿“2.22” 特别重大瓦斯爆炸事故、
4.3 接入煤矿安全监控系统的各类传感器 应符合AQ6201—2019的规定，稳定性应 不小于15d。
4.4 煤矿安全监控系统传感器的数 据或状态应传输到地面主机。
4.5 煤矿必须按矿用产品安全标志 证书规定的型号选择监控系统的传 感器、断电控制器等关联设备，严 禁对不同系统间的设备进行置换。
3.6 一氧化碳传感器 carbon monoxide transducer 连续监测矿井中煤层自然发火及胶带输送
煤矿安全监控系统及检测仪器使用管理规范AQ1029—2019
2019年1月4日 国家安全生产监督管理总局发布
前言
煤矿应按照《煤矿安全规程》和 AQ1029——2019《煤矿安全监控系统及 检测仪器使用管理规定》安装、使用维
护和管理系统。 部分煤矿传感器装备数量和地点不满足 上述规程和标准的要求，更没有按照规 程和标准调校和维护，甚至将传感器报 警浓度调高，不适用断电控制功能等。
河南平顶山市新华四矿“9.8” 特别 重大瓦斯爆炸事故，事故矿均没有 按照规程和标准要求安装、维护和 使用系统。例如：发生“9.8” 特别 重大瓦斯爆炸事故的河南平顶山市 新华四矿，为躲避监测，将甲烷传 感器设置在新鲜风流中；当瓦斯超 限报警时，将甲烷传感器电缆拔脱。
1 范围
本标准规定了煤矿安全监控系统及检 测仪器的装备、设计和安装、传感器 设置、使用与维护、系统及联网信息 处理、管理制度与技术资料等要求。
6.3.4 高瓦斯和煤与瓦斯突出矿井采煤工作 面的回风巷长度大于1000m时，必须在回风 巷中部增设甲烷传感器。
6.3.5 采煤机必须设置机载式甲烷断电仪或 便携式甲烷检测报警仪。
6.3.6 非长壁式采煤工作面甲烷传感器的设置参照上述规 定执行，即在上隅角设置甲烷传感器T0或便携式瓦斯检测 报警仪，在工作面及其回风巷各设置1个甲烷传感器。
的信号，并按预先约定的复用方式远距离 传送给传输接口，同时，接收来自传输接 口多路复用信号的装置。
分站还具有线性校正、超限判别、逻辑运 算等简单的数据处理、对传感器输入的信 号和传输接口传输来的信号进行处理的能 力，控制执行器工作。
3.17 主机 host 一般选用工控微型计算机或普通微型计算
由主机、传输接口、分站、传感器、断电 控制器、声光报警器、电源箱、避雷器等 设备组成的系统。
煤矿安全监控系统及检测仪器使用管理规范AQ1029—2019
河南平顶山市新华四矿“9.8” 特别 重大瓦斯爆炸事故，事故矿均没有 按照规程和标准要求安装、维护和 使用系统。例如：发生“9.8” 特别 重大瓦斯爆炸事故的河南平顶山市 新华四矿，为躲避监测，将甲烷传 感器设置在新鲜风流中；当瓦斯超 限报警时，将甲烷传感器电缆拔脱。
1 范围
本标准规定了煤矿安全监控系统及检 测仪器的装备、设计和安装、传感器 设置、使用与维护、系统及联网信息 处理、管理制度与技术资料等要求。
置。
U形通风方式在上隅角设置甲烷传感器T0或便 携式瓦斯检测报警仪，工作面设置甲烷传感器 T1，工作面回风巷设置甲烷传感器T2；
若煤与瓦斯突出矿井的甲烷传感器T1不能控 制采煤工作面进风巷内全部非本质安全型电气 设备，则在进风巷设置甲烷传感器T3；
低瓦斯和高瓦斯矿井采煤工作面采用串联 通风时，被串工作面的进风巷设置甲烷传 感器T4，如图1a所示。Z形、Y形、H形和W 形通风方式的采煤工作面甲烷传感器的设 置参照上述规定执行，如图1b~图1e所示。
5.5 安全监控设备的供电电源必须取自被控 开关的电源侧，严禁接在被控开关的负荷 侧。宜为井下安全监控设备提供专用供电 电源。
5.6 安装断电控制时，必须根据断电范围要 求，提供断电条件，并接通井下电源及控 制线。断电控制器与被控开关之间必须正 确接线，具体方法由煤矿主要技术负责人 审定(接线方法参见附录A)。
产生的烟雾浓度的装置。
3.9 设备开停传感器 on off Status Sensor for
electromechanical equipment 连续监测矿井中机电设备“开”或“停”
工作状态的装置。
3.10 风筒传感器 air pipe transducer 连续监测局部通风机风筒“有风”或“无
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长治仙泉煤业安全监控系统传感器
设置规范
（试行）
长治仙泉煤业
2013 年
分站 煤矿安全监控系统中用于接受来自传感器的信号，并按预先约定的复用 方式远距离传输
给传输接口， 同时， 接受来自传输接口多路复用信号的装置。
分站还具有线 性校正、 超限
判别、 逻辑运算等简单的数据处理、 对传感器输入的信号和传输接口传来的信 号进行处理的能力，执行控制器工作。
本标准适用于长治仙泉煤业安全监控系统的设置要求。
2 总则
为了规范矿安全监控系统管理工作， 进一步提高煤矿安全生产保障能力，
根据《煤矿安
全监控系统及检测仪器使用管理规范》 (AQ1029－2007) 、《煤矿安全监控系统通用技术要求》
(AQ6021－ 2006) 、《煤矿安全规程》 的要求， 特制定安全监控系统中各类传感器的设置标准。
3 定义
3.1 煤矿安全监控系统 传输、存储、处理、显示、打印、声光报警、控制等功能，
用于监测甲烷浓度、一氧化碳浓度、温度、硫化氢、二氧化碳、馈电状态、
、风筒状态、局
部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，有主机、传输接口、 分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。
3.2 传感器 将被测物理量转换为电信号输出的装置。
3.3 甲烷传感器 连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有
显示及声光报警功能。
3.4 风速传感器 连续监测矿井通风巷道中风速大小的装置。
3.5 一氧化碳传感器
连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产
生一氧化碳的装置。
3.5 二氧化碳传感器 连续监测矿井中二氧化碳浓度的装置。
3.5 硫化氢传感器 连续监测矿井中硫化氢浓度的装置。
3.7 温度传感器 连续监测矿井环境温度高低的装置。
3.8 风筒传感器 连续监测局部通风机风筒“有风”或“无风”状态的装置。
3.9 馈电传感器 连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。
3.10 声光报警器
能发出声光报警的装置。
3.11
3.12 主机 一般选用工控微型计算机或普通微型计算机、双机或多机备份。
主机主 要用来接受监测信
号、 校正、 报警判别、 数据统计、 磁盘存储、 显示、 声光报警、 人机对话、 输出控制、控制打印输出、与管理网络连接等。
3.13 馈电异常 被控设备的馈电状态与系统发出的断电命令或复点命令不一致。
3.14 便携式甲烷检测报警仪 具有甲烷浓度超限数字显示及超限报警功能的携带式 仪器。
4 甲烷传感器通用悬挂标准
甲烷传感器应悬挂在工作面 5 米范围内，距回风巷口 10-15 米处并且顶板良好、 无淋水。
应垂直悬挂，距顶板（顶梁、屋顶）不大于300mm 距巷道侧壁（墙壁）不小于 安装维护方便，不影响行人和行车。
5 一氧化碳传感器设置
5.1 一氧化碳传感器应垂直悬挂，距顶板
（顶梁、屋顶）不大于300mm 距巷道侧壁（墙
壁）不小于200mm 并应安装在维护方便，不影响行人和行车的地方。
5.2 开采容易自燃、 自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，
5.3 开采容易自燃、 自燃煤层的矿井，采区回风巷、一翼回风巷、 总回风巷应设置一氧
化碳传感器，报警浓度为》 0.0024% CO 。
5.4带式输送机滚筒下风侧 10— 15m 处宜设置一氧化碳传感器， 报警浓度为0.0024%CO;
自然发火观测点； 自然发火观测点、 封闭火区防火墙栅栏外宜设置一氧化碳传感器， 度为》0.0024%CO
6 温度传感器设置
6.1温度传感器应垂直悬挂， 距顶板（顶梁）不得大于300 mm 距巷壁不得小于 200 mm
并安装维护方便，不影响行人和行车。
6.2 开采容易自燃、 自燃煤层及地温高的矿井采煤工作面应设置温度传感器，
器的报警值为30 C ；
200mm 并应 地点可
设置在上隅角、工作面或工作面回风巷，报警浓度为》
0.0024%CO 。
报警浓
温度传感
附表：
甲烷传感器参数设定表。
