全站仪圆弧参考线测量在南水北调工程中的应用探讨
南水北调东线一期江苏段工程运行期测量工作主要问题分析
南水北调东线一期江苏段工程运行期测量工作主要问题分析摘要：在水利工程的运行管理过程中，作为运行管理的重要工作环节，测量工作关系到水利工程整体安全稳定。
目前，南水北调东线一期工程的调查工作中存在很多问题，需要尽快解决。
本南水北调工程通过分析水利工程测量的重要作用、测量过程中遇到的困难以及提高水利工程测量水平的方法和策略，为今后东线二期工程的建设和运营管理提供切实有效的解决方案和建议。
关键词：水利工程；南水北调；建设管理；存在问题；方案建议引言南水北调工程是缓解中国北方地区严重水资源短缺的重要战略基础设施。
东、中、东西线南、北接连接长江、淮河、黄河、海河，形成我国水资源的整体格局“四横、三纵、南北构、东西互助”。
江苏段一期工程将扩大调水的规模的基础上江苏引水工程向北，延长输电线路，引入水从长江下游在扬州扬州，并逐步提高水向北通过京杭大运河及其平行河流。
还连接洪泽湖、骆马湖和南西湖以及东平湖，发挥调控和存储的作用。
南水北调东线一期江苏段工程2002年开工新建，调水工程主要包括：在原有以京杭大运河为输水干线的江水北调工程基础上，新建宝应站、淮安四站等11座大型泵站，改扩建泗阳站、刘山站等3座大型泵站，新辟、完善三阳河、金宝航道等4条输水河道。
省内调水路线总长404公里，按9个梯级布置，一级提水规模达500立方米每秒。
工程测量工作是南水北调江苏段工程运行期评价工程安全状态的重要手段，准确、科学、合理的测量数据为保障工程安全、科学运行调度提供了决策依据。
1测量工作概况南水北调江苏段现有大型泵站14座、水闸2座、船闸1座、输水河道4条，目前主要工程测量项目包括垂直位移观测（每季度观测一次）、水平位移观测（每季度观测一次）、河道断面观测（每年观测两次）、伸缩缝观测（每月观测两次）以及扬压力观测（每周观测一次）等，目前相关的测量工作由各工程现场管理单位组织实施。
为规范相关工作开展，目前主要执行的标准包括测绘国家标准、水利行业标准、南水北调企业标准等，所有标准执行坚持从严原则，按照高标准执行。

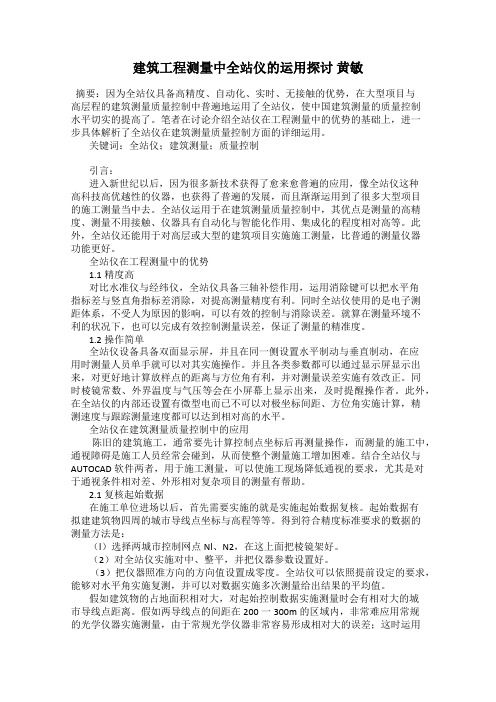

建筑工程测量中全站仪的运用探讨 黄敏
建筑工程测量中全站仪的运用探讨黄敏摘要：因为全站仪具备高精度、自动化、实时、无接触的优势，在大型项目与高层程的建筑测量质量控制中普遍地运用了全站仪，使中国建筑测量的质量控制水平切实的提高了。
笔者在讨论介绍全站仪在工程测量中的优势的基础上，进一步具体解析了全站仪在建筑测量质量控制方面的详细运用。
关键词：全站仪；建筑测量；质量控制引言：进入新世纪以后，因为很多新技术获得了愈来愈普遍的应用，像全站仪这种高科技高优越性的仪器，也获得了普遍的发展，而且渐渐运用到了很多大型项目的施工测量当中去。
全站仪运用于在建筑测量质量控制中，其优点是测量的高精度、测量不用接触、仪器具有自动化与智能化作用、集成化的程度相对高等。
此外，全站仪还能用于对高层或大型的建筑项目实施施工测量，比普通的测量仪器功能更好。
全站仪在工程测量中的优势1.1精度高对比水准仪与经纬仪，全站仪具备三轴补偿作用，运用消除键可以把水平角指标差与竖直角指标差消除，对提高测量精度有利。
同时全站仪使用的是电子测距体系，不受人为原因的影响，可以有效的控制与消除误差。
就算在测量环境不利的状况下，也可以完成有效控制测量误差，保证了测量的精准度。
1.2操作简单全站仪设备具备双面显示屏，并且在同一侧设置水平制动与垂直制动，在应用时测量人员单手就可以对其实施操作。
并且各类参数都可以通过显示屏显示出来，对更好地计算放样点的距离与方位角有利，并对测量误差实施有效改正。
同时棱镜常数、外界温度与气压等会在小屏幕上显示出来，及时提醒操作者。
此外，在全站仪的内部还设置有微型电而已不可以对极坐标间距、方位角实施计算，精测速度与跟踪测量速度都可以达到相对高的水平。
全站仪在建筑测量质量控制中的应用陈旧的建筑施工，通常要先计算控制点坐标后再测量操作，而测量的施工中，通视障碍是施工人员经常会碰到，从而使整个测量施工增加困难。
结合全站仪与AUTOCAD 软件两者，用于施工测量，可以使施工现场降低通视的要求，尤其是对于通视条件相对差、外形相对复杂项目的测量有帮助。

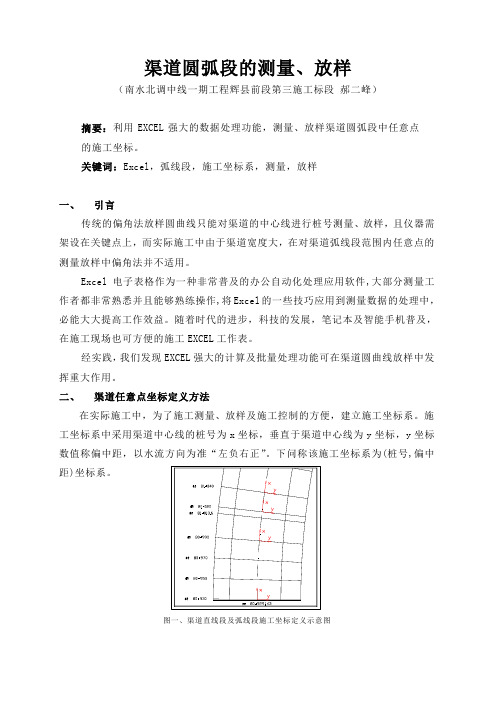

渠道圆弧段的测量 放样
渠道圆弧段的测量、放样（南水北调中线一期工程辉县前段第三施工标段郝二峰）摘要：利用EXCEL强大的数据处理功能，测量、放样渠道圆弧段中任意点的施工坐标。
关键词：Excel，弧线段，施工坐标系，测量，放样一、引言传统的偏角法放样圆曲线只能对渠道的中心线进行桩号测量、放样，且仪器需架设在关键点上，而实际施工中由于渠道宽度大，在对渠道弧线段范围内任意点的测量放样中偏角法并不适用。
Excel电子表格作为一种非常普及的办公自动化处理应用软件,大部分测量工作者都非常熟悉并且能够熟练操作,将Excel的一些技巧应用到测量数据的处理中，必能大大提高工作效益。
随着时代的进步，科技的发展，笔记本及智能手机普及，在施工现场也可方便的施工EXCEL工作表。
经实践，我们发现EXCEL强大的计算及批量处理功能可在渠道圆曲线放样中发挥重大作用。
二、渠道任意点坐标定义方法在实际施工中，为了施工测量、放样及施工控制的方便，建立施工坐标系。
施工坐标系中采用渠道中心线的桩号为x坐标，垂直于渠道中心线为y坐标，y坐标数值称偏中距，以水流方向为准“左负右正”。
下问称该施工坐标系为(桩号,偏中距)坐标系。
图一、渠道直线段及弧线段施工坐标定义示意图三、 圆弧段渠道中任意点坐标的测量在实际施工中，测量所用控制点通常使用直线坐标系建立，故施工现场所测量渠道弧线段内任意点D 坐标的X D 、Y D 值为该点在直线坐标系中的坐标，为了得到该点(桩号,偏中距)坐标D(Z,P)，需要进行坐标系的转换。
图二、任意点弧线坐标与直线坐标转化示意图如上图所示，渠道中心线直线与圆曲线接点为ZY(X Z ,Y Z )，渠道中心线曲线段圆弧半径为R ，ZY 点坐标值X Z 、Y Z 及半径R 值在设计图纸中均为已知。
假设在施工现场测量得任意点D 坐标为 (X D ,Y D )，将D 点坐标转化为该点在圆弧段的（桩号、偏中距）坐标系中的坐标D(Z,P)方法如下：Z D X X a -=Z Y R b -=)/arctan(b a =∂22b a r +=R L ⨯∂=r R P -=L X Z D +=实际施工中，每次需要测量大量点，因此若采用一般计算方法进行点的坐标系转换工作量将非常繁重。

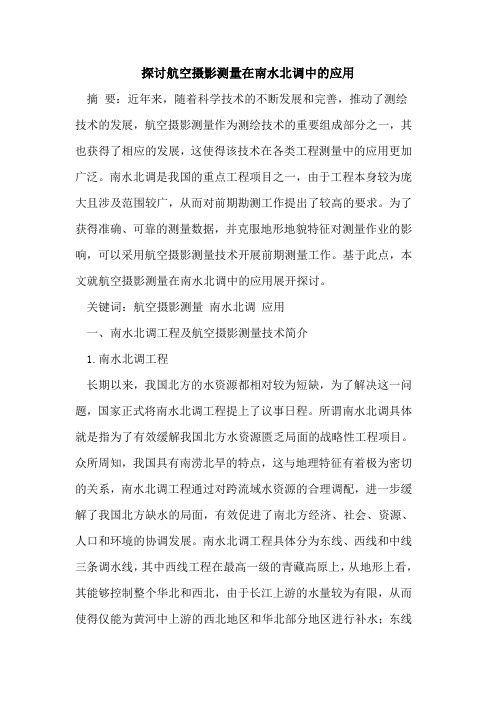

探讨航空摄影测量在南水北调中的应用
探讨航空摄影测量在南水北调中的应用摘要：近年来，随着科学技术的不断发展和完善，推动了测绘技术的发展，航空摄影测量作为测绘技术的重要组成部分之一，其也获得了相应的发展，这使得该技术在各类工程测量中的应用更加广泛。
南水北调是我国的重点工程项目之一，由于工程本身较为庞大且涉及范围较广，从而对前期勘测工作提出了较高的要求。
为了获得准确、可靠的测量数据，并克服地形地貌特征对测量作业的影响，可以采用航空摄影测量技术开展前期测量工作。
基于此点，本文就航空摄影测量在南水北调中的应用展开探讨。
关键词：航空摄影测量南水北调应用一、南水北调工程及航空摄影测量技术简介1.南水北调工程长期以来，我国北方的水资源都相对较为短缺，为了解决这一问题，国家正式将南水北调工程提上了议事日程。
所谓南水北调具体就是指为了有效缓解我国北方水资源匮乏局面的战略性工程项目。
众所周知，我国具有南涝北旱的特点，这与地理特征有着极为密切的关系，南水北调工程通过对跨流域水资源的合理调配，进一步缓解了我国北方缺水的局面，有效促进了南北方经济、社会、资源、人口和环境的协调发展。
南水北调工程具体分为东线、西线和中线三条调水线，其中西线工程在最高一级的青藏高原上，从地形上看，其能够控制整个华北和西北，由于长江上游的水量较为有限，从而使得仅能为黄河中上游的西北地区和华北部分地区进行补水；东线工程主要位于第三阶梯的东部，因为地势相对较低，故此需要抽水北送；中线工程则是从第三阶梯的西侧通过，并从长江支流汉江中上游的丹江口水库进行引水，自流供水给黄淮海平原等大部分地区。
可以说南水北调工程是一项社会效益和经济效益都非常巨大的工程项目。
2.航空摄影测量技术航空摄影测量技术具体是指从空中由卫星、飞机等航空设备拍摄获得的影像图片。
为了能够使拍摄到的航空影像应用航空测量当中，需要在专门的仪器上建立立体模型进行测量，摄影的过程中，飞机需要按照预先设计好的航线进行平行往返拍摄，以此来获得具有一定重叠度的航空影像。

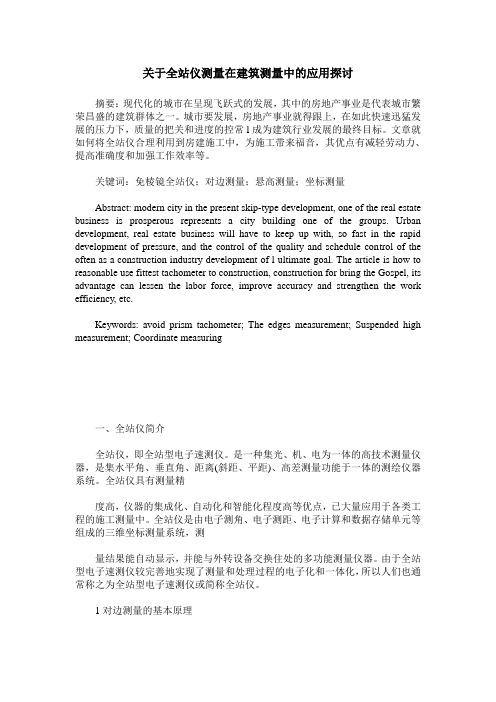

关于全站仪测量在建筑测量中的应用探讨
关于全站仪测量在建筑测量中的应用探讨摘要：现代化的城市在呈现飞跃式的发展，其中的房地产事业是代表城市繁荣昌盛的建筑群体之一。
城市要发展，房地产事业就得跟上，在如此快速迅猛发展的压力下，质量的把关和进度的控常l成为建筑行业发展的最终目标。
文章就如何将全站仪合理利用到房建施工中，为施工带来福音，其优点有减轻劳动力、提高准确度和加强工作效率等。
关键词：免棱镜全站仪；对边测量；悬高测量；坐标测量Abstract: modern city in the present skip-type development, one of the real estate business is prosperous represents a city building one of the groups. Urban development, real estate business will have to keep up with, so fast in the rapid development of pressure, and the control of the quality and schedule control of the often as a construction industry development of l ultimate goal. The article is how to reasonable use fittest tachometer to construction, construction for bring the Gospel, its advantage can lessen the labor force, improve accuracy and strengthen the work efficiency, etc.Keywords: avoid prism tachometer; The edges measurement; Suspended high measurement; Coordinate measuring一、全站仪简介全站仪，即全站型电子速测仪。
全站仪在工程测量中的应用及其维护共13页文档

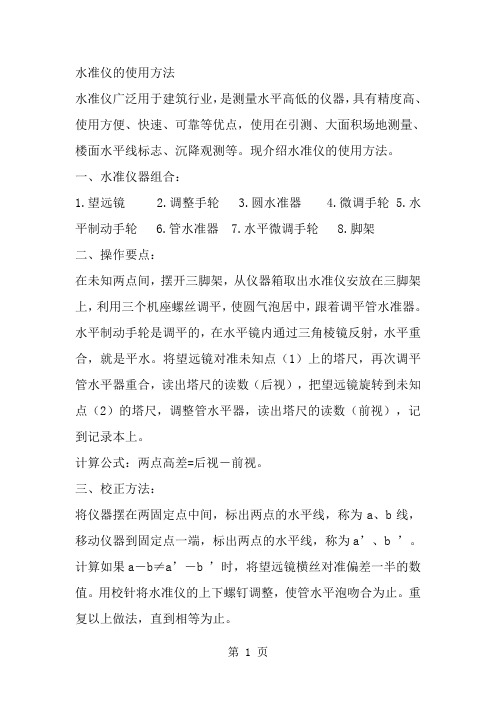

水准仪的使用方法水准仪广泛用于建筑行业，是测量水平高低的仪器，具有精度高、使用方便、快速、可靠等优点，使用在引测、大面积场地测量、楼面水平线标志、沉降观测等。
现介绍水准仪的使用方法。
一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b ’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、保养与维修：1．水准仪是精密的光学仪器，正确合理使用和保管对仪器精度和寿命有很大的作用；2．避免阳光直晒，不许可随便拆卸仪器；3．每个微调都应轻轻转动，不要用力过大。
镜片、光学片不准用手触片；4．仪器有故障，由熟悉仪器结构者或修理部修理；5．每次使用完后，应对仪器擦干净，保持干燥。
经纬仪的使用方法1）三脚架调成等长并适合操作者身高，将仪器固定在三脚架上，使仪器基座面与三脚架上顶面平行。
2）将仪器舞摆放在测站上，目估大致对中后，踩稳一条架脚，调好光学对中器目镜（看清十字丝）与物镜（看清测站点），用双手各提一条架脚前后、左右摆动，眼观对中器使十字丝交点与测站点重合，放稳并踩实架脚。
3）伸缩三脚架腿长整平圆水准器4）将水准管平行两定平螺旋，整平水准管。
建筑工程测量中全站仪的运用探讨
建筑工程测量中全站仪的运用探讨摘要：随着科技的发展，传统的测量仪器已经不适应现代建筑工程的施工测量，而更新的技术在高层和大型的建筑工程施工测量中逐渐得到应用。
全站仪有诸多优势，例如，高速度、高精度、自动化程度高、不易受到外界的影响等。
全站仪广泛应用于建筑的测量质量控制中。
笔者在探讨介绍全站仪的特点基础上，进一步详细解析了全站仪在建筑测量方面的具体应用，以供参考。
关键词：全站仪；建筑测量；运用引言进入新世纪以后，因为很多新技术获得了愈来愈普遍的应用，像全站仪这种高科技高优越性的仪器，也获得了普遍的发展，而且渐渐运用到了很多大型项目的施工测量当中去。
全站仪运用于在建筑测量质量控制中，其优点是测量的高精度、测量不用接触、仪器具有自动化与智能化作用、集成化的程度相对高等。
此外，全站仪还能用于对高层或大型的建筑项目实施施工测量，比普通的测量仪器功能更好。
1全站仪的工作原理全站仪的望远镜由物镜、目镜、分光棱镜以及聚光棱镜组合而成，是测量距离与角度的重要部分。
全站仪的物镜与分光棱镜组成了测距仪的光路，接收管、光纤以及发光的二极管相连，构成了内光路，经过闸门的转换将内光路发出的红外光传给二极管，完成了距离测量工作；全站仪的电气部分由测距与测角两部分组成，其中测距部分由电子电路、接收管以及发光二极管组成；测角部分由编码度盘、光电测角仪器等构成。
通过串行通讯将测距部分与测角部分有机连接，使其具备了电子经纬仪与测距仪的全部功能。
以一点为全站仪放置点，另一点为目标，在目标处设置相应的反射镜面，利用光传播原理并根据相应公式计算出两点间距离，依据全站仪对垂直角以及水平角的测量数据自动测量出水平距离。
2全站仪在工程测量中的优势2.1精度高（1）和水准仪、经纬仪相比，全站仪有三轴补偿功能，只要使用消除键，就可以把水平角指标差和竖直角指标差消除，以此来提高测量精度。
（2）全站仪的测距系统是电子测距，消除了人为测量的影响因素，能够对误差进行控制甚至消除。
全站仪在建筑工程测绘中的应用
全站仪在建筑工程测绘中的应用【摘要】全站仪能有效地提高测绘工作的效率和精度，在各种工程测绘中得到了普遍的使用。
随着建筑事业的快速发展，对测量精度提出了更高的要求，因此，在建筑测绘中采用全站仪是一种必然的发展趋势。
文章简述了全站仪的工作原理和测量方式，从其应用优势出发，探讨了其有效的使用方法和途径。
【关键词】全站仪；建筑工程；测绘工作；实际应用近年来，国家的科技水平不断提升，建筑项目越来越多，为确保工程施工的质量，必须对施工过程进行现场测绘工作，以便为施工过程提供重要的基础资料。
因此，在施工过程中，全站仪被大量地采用，它的应用可以降低测量的误差，还能有效地提升工作效率。
本文对全站仪的使用进行了详细的说明。
1.全站仪的工作原理及测量方法全站仪是一种精密的电子设备，为了更好地应用它，最大限度地发挥它的作用，必须对它的工作原理和测量方式有所认识，确保全站仪使用的标准化、科学化。
1.1全站仪的工作原理全站仪的基本构成由三个部分构成：机械装置、电子元件、光学设备。
该设备的精密性和精准度都很高。
它能获得被测建筑物的水平角、垂直度、距离和高程等多个参数，从而实现建筑物的测绘工作。
在采用全站仪进行建筑测绘时，必须先对各测点进行定位，再采用全站仪的望远镜设备，在 LED、接收管和光导纤维的协同作用下，将从目标点发出的光线内光路在闸门处变换，并记录测量点得到目标点发射光所需的时间进行记录。
然后根据光线的传输速率和光线的折射率，就能算出被测点与目标点的距离。
然后，根据实测得到的建筑物的水平角度和垂直角度大小，利用数学的相关知识，计算出两个点的水平间距。
1.2全站仪的测量方法目前，在利用全站仪进行工程测绘时，通常采用内存法、电子平板法、电子手簿三种方式。
内存法就是使用全站仪自身的数据存储设备，对采集到的各种数据进行变换和处理，并完全地储存起来。
电子平板法就是将全站仪所测到的各种数据，通过数据传输技术及通信技术，在外部装置上进行显示。
全站仪在建筑工程测量中的运用
全站仪在建筑工程测量中的运用全站仪（Total Station）是一种高精度、自动测量仪器，广泛应用于建筑工程测量中。
它集合了电子距离测量仪、自动水平仪、自动垂直仪、电子经纬仪、物高仪、电子湿度计等多种测量功能，能够实现更加精确、高效的测量工作。
在建筑工程中，全站仪的运用非常重要。
它可以用于多种测量任务，包括平面测量、高差测量、角度测量等，从而有效地提高测量精度和测量效率。
下面将详细介绍全站仪在建筑工程测量中的运用。
首先，全站仪能够进行平面测量。
利用全站仪的电子距离测量仪，可以快速、准确地测量出建筑物各个部分之间的距离。
这对于确定建筑物的相对位置和尺寸非常重要。
全站仪还能够自动测量建筑物的水平度和垂直度，确保建筑物的平整程度。
其次，全站仪可以进行高差测量。
高差测量对于建筑物的施工非常重要。
全站仪可以通过测量地面点和建筑物顶部点的高程差来确定地面的高度。
这对于建筑物地基的设计和土方工程的施工具有重要的指导意义。
此外，全站仪还能够进行角度测量。
角度测量对于建筑物的设计和施工也非常重要。
全站仪可以测量建筑物各个构件之间的角度，确保建筑物的几何形状和结构的正确性。
同时，全站仪还能够实现建筑物的定位测量，确定建筑物在空间中的位置和方向。
除了上述主要应用外，全站仪还可以进行其他一些测量任务。
例如，全站仪可以测量建筑物的水平面和垂直面的倾斜度，从而控制建筑物的水平度和垂直度。
全站仪还可以进行建筑物内部管道和线缆的定位测量，确保管道和线缆的准确安装。
全站仪还可以进行复杂地形的测量，用于土方工程的勘测和设计。
总之，全站仪在建筑工程测量中具有不可替代的作用。
它的高精度和多功能性能能够实现各种复杂测量任务，提高测量精度和测量效率。
相比传统测量方法，全站仪具有更快、更准确的测量结果，能够有效地帮助建筑工程的设计和施工。
随着科技的不断发展，全站仪在建筑工程中的应用前景将更加广阔。
全站仪两点参考线测量与放样在高铁特大桥建设中的应用
全站仪两点参考线测量与放样在高铁特大桥建设中的应用随着我国基础建设的投资不断扩大，电子全站仪的使用越来越广泛，在高速铁路的建设中更加凸显了其优势，丰富的测量程序，使得测量更加智能化和自动化，如何更加高效地使用全站仪中固化的测量程序是每个使用者所共同关心的问题。
文章结合工程实际和多年来的测量经验，详细介绍了两点参考线法在高速铁路特大桥放样测量中的使用方法，希望能给同行带来一点启发。
标签：高铁；全站仪；参考线；放样引言自从第一台电子全站仪诞生开始，其发展势头就非常迅猛，原来的光学经纬仪，电子经纬仪和半站仪渐渐地淡出了我们的视线，基础建设飞速发展的今天，国产仪器价格上的优势，以及仪器中内置程序的不断丰富，都使得全站仪的普及成为可能，并且显示了其必然性。
全站仪是一种组合了光、机、电等高新技术为一体的电子测量仪器，其丰富的测量程序和简单易操作等优点使得测绘工作者大大地降低了劳动强度，同时大幅度地提高了劳动效率。
1 参考线放样的原理及应用范围1.1 参考线放样的原理参考线放样有两点参考线放样，圆弧参考线放样等多种，本文主要讨论前者。
全站仪参考线放样的原理就是把某个点P1作为坐标原点，以另外一个点P2为方向点，建立以基线P1-P2为坐标纵轴的独立坐标系，将测量放样的点的大地坐标在仪器中转化为独立坐标，求出要放样的点位在独立坐标系中的左右偏移O/S，以及相对于基点P1的纵向偏移Sta，二者均存在正负，在基线右侧O/S为正，反之为负，在基点P1朝向P2方向为正，反之为负。
如下图1所示：1.2 参考线放样的主要适用范围两点参考线放樣主要适用于高速铁路建设中桥梁的地下钻孔和桩位的放样，承台的轴线定位和模板校正，墩柱的轴线测设，预制梁轴线测量和墩柱顶帽上八字线的放样等。
2 工程实例2.1 工程概况哈大高铁客运专线是国家重点项目，是“东北第一高铁”，也是该地区的交通主干道，起点为黑龙江省会哈尔滨市，经过吉林省省会长春、四平、铁岭、辽宁省省会沈阳等，终点为辽宁省大连市，设计速度为350KM/h，该线的建成将大大地缩短了两地之间的行程，为振兴东北老工业基地带来了新的活力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全站仪圆弧参考线测量在南水北调工程中的应用探讨
摘要院随着我国各项基础建设的快速推进以及全站仪的普及，如何充分发挥仪
器内固有程序的作用，是每个使用者所关心的问题。文章以南水北调中线漕河段
界河倒虹吸延长工程数据为依托，结合多年的实际工作经验，详细探讨了圆弧参
考线测量在南水北调工程中的使用方法，并且在精度上给予评定，结果显示完全
符合工程规范要求。
Abstract: With the rapid advance of China's infrastructure construction and the
popularity of total station, how to fully play the role ofinherent program of instrument
is a matter of concern for each user. According to Border River inverted siphon extend
engineering data inthe Caohe segment of south-to-north water transfer and combined
with years of practical work experience, this paper has a detaileddiscussion about the
using method of arc reference lines measuring in south-to-north water transfer
construction, and gives assessment inaccuracy, which the results show the project
specifications are fully correspond.
关键词院全站仪；圆弧参考线；测量；南水北调
Key words: total station；arc reference lines；measuring；South-to-North
Water Transfer
中图分类号院TV221 文献标识码院A 文章编号院1006-4311（2014）02-0096-
020 引言南水北调工程是缓解中国北方水资源严重短缺局面的重大战略性工程，
是跨世纪的宏伟工程。该工程意义重大，主要分为东线、西线和中线三条调水线
路，中线工程取水口在汉江丹江口水库，经陶岔渠首闸（河南淅川县），沿豫西
南唐白河流域西侧过长江流域与淮河流域的分水岭方城垭口后，经黄淮海平原西
部边缘，在郑州以西孤柏嘴处穿过黄河，继续沿京广铁路西侧北上，可基本自流
到终点北京。主要向河南、河北、天津、北京4 省市沿线的20 余座城市供水[1]。
1 参考线测量概念1.1 所谓圆弧参考线测量，就是运用全站仪内的固有程序，
用不同的方法，定义一条圆弧，然后建站，实际测量出实时点位相对于已确定圆
弧线的相对关系，指导持镜者移动目标到要放样的点位处，如下图所示，其起点
为P1，终点为P2，然后在实地测量出目标点与该圆弧的相对关系，即该目标点
O 沿圆弧法线方向与圆弧相交于点A,直线OA的长度为O/S，在弧P1P2 左侧为负，
反之为正；而交点A 到该弧起点P1 的弧长为Sta，该值表示了交点到起点P1 的
弧长，在P1 到P2 方向上为正，反之为负。如图1 所示。
1.2 圆弧参考线的定义方法定义一段圆弧，在已知
2 工程实例2.1 工程概况界河渠道倒虹吸延长工程位于河北省满城县尉公村
北1KM 处，是南水北调中线京石段应急供水工程总干渠穿越界河的大型河渠交叉
建筑物。由于某些特殊原因，该工程是在原来闸室和管身段的基础上进行改建的，
在原来位置向下游方向移动一段距离，属于改建工程，主要由管身段、出口闸室
段及出口渐变段等组成，包括管身236援554m，其中包括直线水平管段
161.554m，弯道水平管段45m，出口折线斜管段30m 三段，出口闸室20m 和出
口渐变段75m，该工程起终点轴线总长度为331援554m。
平面图如图4。
以上数据均由设计图纸上直接读取，并且经过计算核实无误，可以直接使用。
2.3 实地测量放样2.3.1 自由设站由于施工现场条件复杂，各工序交叉作业，
相互干扰，因此，在野外作业必须快速、准确、安全，随测随检，保证数据正确
性，杜绝错误的发生给工程带来的巨大损失。仪器建站最好在方便地方用后方交
会法自由设站，当只有两个已知点做后方交会时，为了保证交会精度，交会角度
最好在30毅~150毅之间，可以检核交会计算后的残差，如果残差较大，则必须
重新建站，检查数据的正确性，建站成功后界面显示如图5 所示。
2.3.2 圆弧定义在上图1、图2 中输入相应的数据，在图3 中选3 定义该圆弧，
半径（逆时针方向）R=-500m，弧长170m，计算后其他曲线元素自动求出与已知
数据进行检核，确认无误继续放样工作。
2.3.3 管节中边桩放样由于从曲线起点开始每节长度不等，可以根据每节长度
在底板上定出每管节两端中心点位置并作标记，再根据左右两孔边桩到渠道轴线
宽度d=6.5+1.0+0.5=8.0m，可以放样出每个管节两端左右边桩。
由于曲线半径较大，每个管节长度最大为15 米左右，经过计算得知，在该
弧段上弦长与弧长差值极小，完全可以满足施工规范要求。每管节轴线连线为一
折线，管节端点均在圆弧上。
2.4 精度检核由于圆弧参考线方法测量得到的中边桩均相对于圆弧作参照，
而每管节中边桩连线为弦长，必然涉及到弧长与弦长之间的差值问题，以下进行
逐一检核：在圆弧上，每个管节中心线所对弧长L1=15.0000m；弧长所对圆心角
A=(15/500)鄢180/仔=1毅43忆7.97义，相应弦长为L2=14.9994m，吟L=L1-
L2=0.6mm。
在圆弧内侧，弧长为N1=A鄢仔/180鄢(R-d)=14.7600m，相对应弦长N2=2鄢
(R-d)鄢sin(A/2)=14.7595m，吟N=N1-N2=0.5mm。
在圆弧外侧，弧长为W1=A鄢仔/180鄢(R+d)=15.2401m，相对应弦长W2=2
鄢(R+d)鄢sin(A/2)=15.2395m，吟W=W1-W2=0.6mm。
管道轴线左右侧弧长之差：吟B1=W1-N1=0.4801m，管道轴线左右侧弦长之
差：吟B2=W2-N2=0.4800m。由以上计算得知，在该圆弧上完全可以用弧长代替
弦长放样管节轴线，以及左右管节的边桩，从而满足施工规范的要求，当用全站
仪放样完每个管节的中边桩后，可以用钢尺检核每管节左右侧长度之差是否满足
下式：吟B2=W2-N2=0.4800m作为检核条件。
3 结论淤充分利用和开发全站仪中的固有程序的功能，不但可以大大提高工
作效率，减轻外业的劳动强度，而且可以用不同的测量方法来进行外业数据的相
互检核，提高测量工作的准确度，起到事半功倍之效果，该法快速准确，值得借
鉴。于每种测量方法的初次使用，必须在经过严密计算和确认无误后，才可以应
用到实际工作中去，保证所放样点位的准确性，否则会给工程建设带来灾难性的
损失。盂在实际工作中，理论与实际相结合，不但可以提高测量工作者的外业水
平，而且可以节约时间提高工作效率，给其他工种的作业提供宝贵的时间，为提
前完成工程量提供技术保障。
参考文献院[1]张广军，彭阳华.扭坡放样在南水北调中线工程中的应用探讨[J].
科技创新与应用，2013.[2]武庆安.界河渠道倒虹吸对军事设施影响的处理方案[J].
水科学与工程技术，2010（6）.[3]Nikon-Trimble Co.Ltd.尼康全站仪使用说明书.作
者简介院张广军（1974-），男，河南林州人，测绘工程师，现为昆明理工大学在
读硕士研究生，研究方向为3S 集成与应用。
