断层相关褶皱 (1)
南京大学_普通地质学_8普地褶皱+断层 第八章 构造运动与地质构造
几何关系：每个褶皱横切面上可确定-弧尖,弧尖的连线 为枢纽,若干枢纽组成轴面。
3 褶皱分类(93页) （1）根据轴面划分：直立，倾斜，倒转，平卧（躺）褶皱 （2）根据剖面形态划分
4.空间位置由岩层的走向、倾向、倾角(产状三要素)所确定 a.走向strike：层面与假想水平面的交线方向。 b.倾向dip：倾斜线在水平面上的投影；倾斜线即层面上与 走向垂直的线（指向下方）。 c.倾角dip angle：层面与假想水平面的最大夹角(真倾角)。 视倾角小于真倾角。
5.岩层厚度thickness：岩层顶底面之间的垂直距离(真厚度); 非垂直距离为假厚度（大于真厚度）。
● 确定地层正常与倒转 (2)应用● 确定地壳运动的性质
● 寻找油气矿产的富集部位 ● 确保工程建设质量
三.断裂构造
1.定义:岩石中沿不同方向发生的破裂构造。 破裂面二侧岩石有明显位移的为断层；无明显位移的为节理。 2.断层的几何要素 ● 断层面：走向、倾向、倾角三要素. ● 断层盘：断层二侧的岩块
●倾斜岩层才有走向、倾向、倾角。 ●水平岩层的走向、倾向、倾角均为零。 ●垂直岩层无倾向,用走向描述。 ●火成岩：层状侵入体有走向、倾向、倾角；厚度即二 边界之间的距离（无所谓顶底）。 非层状火成岩形态复杂,其产状据其延伸方向确定。
二.褶皱 fold 1 定义: 在应力作用下岩层发生各种形态的弯曲现象。
逆掩断层（倾角<30度）
(3) 根据断层组合分4种: ● 阶梯状：一系列走向平行的正断层. ● 叠瓦状：一系列走向平行的逆断层. ● 地堑Graben、地垒Horst：二条以上断层，断层面
地质学第九章第三节 褶皱构造
背斜在地面及地质图上的出露特征：由中心向两侧， 岩层由老依次对称变新.
一、褶皱的概念
4、向斜的概念及特点：
岩层向下弯曲，核部地层较新，两侧依次对称出 现较老地层；
向斜在地面及地质图上的出露特征：由中心向两 侧，岩层由新依次对称变老.
二、褶皱要素
绘制褶皱地区剖面图
一、读图及确定剖面位置
二、用铅笔在地质图中，标记剖面线切到的背斜（用 “^”）和向斜（用“ V”）的位置
三、按比例建立纵横坐标：
纵坐标起点应比区域最低点的投影点低两个厘米、
比最高点的投影点高两个厘米
四、绘制剖面地形起伏线
五、绘地质界线
先画不整合界线以上的地质界线，再画其下的地质
（一）横剖面上褶皱形态描述 3、根据褶曲曲面弯曲形态：
圆弧褶皱、尖棱褶皱、箱状褶皱、扇状褶皱、挠曲、构造阶 地
构造阶地
三、褶皱形态描述（褶皱形态类型）
（二）根据枢纽产状
水平褶皱：枢纽近于水平（枢纽倾伏角小于10°），两翼岩层 走向基本平行。 倾伏褶皱：枢纽倾伏，两翼走向不平行，同一高程的走向线向 枢纽倾伏方向汇合。 倾竖褶皱：枢纽近于直立，两翼岩层也近于直立。
复背斜和复向斜、隔挡式褶皱和隔槽式褶皱
七、如何在不同面上认识褶皱及其形态特征（绘制背 向斜的剖面图、地表出露图）
八、如何确定褶皱形成时代？
读褶皱地区地质图及绘制褶皱地区剖面图
读褶皱地区地质图
一、读图式及规格
二、读出地层层序
从地质图的图例或相应的柱状图中了解图区出露地层及层序、地层接触 关系；
从地质图中认识各个地层在地质图中的分布及延伸方向；
四、同沉积褶皱与底辟构造的概念 五、同沉积褶皱特点？
地质构造与构造地貌(褶皱、断层)
背斜一般形成山岭，向斜一般形成谷地，想一想， 背斜谷和向斜山形成的原因？
外 力
背斜特殊地形： 谷地 原因： 背斜顶部受张力，岩层疏松，容易被侵蚀。
作 向斜特殊地形： 山岭
用 原因： 向斜槽部受挤压，岩层坚硬，不易被侵蚀。
后期：外力作用向斜成山
(1)该图是我国亚热带地区的一幅地质图，图中所示
地质构造为 向斜 ，理由是 :
地质构造主要分为褶皱和断层两种。
褶皱
断层
当岩层受到地壳运动产生的强大挤压作用时，发生的 弯曲变形，叫褶皱。
褶皱的形成
强大挤压
平整的岩层 背斜
背斜
持续作用
向斜
3、背斜与向斜的判定方法 １、“岩层形态”判定法
背斜（甲）岩层形态： 岩层向上拱起
向斜（乙）岩层形态： 岩层向下弯曲
甲
乙
2、“岩层新老关系”判定法
褶皱 断裂 断层
5、断层形成的地质构造
地垒 :相对上升的岩块，多形成块状山地。如：庐山、 华山、泰山、峨眉山等
地堑 :相对下降的岩块，多形成盆地或谷地。如：吐 鲁番盆地、渭河谷地、汾河谷地等
断层构造地带，由于 岩石破碎，易受风化 侵蚀，常常发育成沟 谷、河流、泉。
华山西峰
峨眉山万佛顶
地垒地形
地质构造
4、读某地地质构造和等高线示意图，该地
是（ A ）
A．背斜成山
B．向斜成谷
C．背斜成谷
D．向斜成山
探究7：
读储油、储气构造示意图，假如你是一位地质工程师， 请解决如下问题：
(1)你选择在A还是B处开采石油或天然气？为什么？ (2)你选择在A还是B处开采地下水？为什么？
A
B
答：(1)A 原因：岩层封闭、常有“储油构造”， 易于储油、储气。

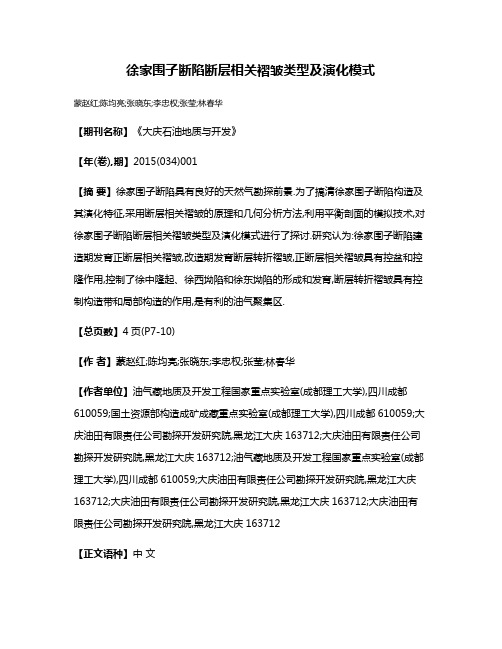

徐家围子断陷断层相关褶皱类型及演化模式
徐家围子断陷断层相关褶皱类型及演化模式蒙赵红;陈均亮;张晓东;李忠权;张莹;林春华【期刊名称】《大庆石油地质与开发》【年(卷),期】2015(034)001【摘要】徐家围子断陷具有良好的天然气勘探前景.为了搞清徐家围子断陷构造及其演化特征,采用断层相关褶皱的原理和几何分析方法,利用平衡剖面的模拟技术,对徐家围子断陷断层相关褶皱类型及演化模式进行了探讨.研究认为:徐家围子断陷建造期发育正断层相关褶皱,改造期发育断层转折褶皱,正断层相关褶皱具有控盆和控隆作用,控制了徐中隆起、徐西坳陷和徐东坳陷的形成和发育,断层转折褶皱具有控制构造带和局部构造的作用,是有利的油气聚集区.【总页数】4页(P7-10)【作者】蒙赵红;陈均亮;张晓东;李忠权;张莹;林春华【作者单位】油气藏地质及开发工程国家重点实验室(成都理工大学),四川成都610059;国土资源部构造成矿成藏重点实验室(成都理工大学),四川成都610059;大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712;大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712;油气藏地质及开发工程国家重点实验室(成都理工大学),四川成都610059;大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712;大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712;大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712【正文语种】中文【中图分类】TEl21.3【相关文献】1.徐家围子断陷沙河子组致密砂砾岩气藏的成藏期次及类型划分 [J], 卢双舫;谷美维;张飞飞;张鲁川;肖佃师2.徐家围子断陷深层气藏类型及成藏模式 [J], 姜传金;苍思春;吴杰3.松辽盆地北部徐家围子断陷下白垩统营城组火山机构类型与喷发模式研究 [J], 贺电;李江海;刘守偈4.徐家围子断陷登娄库组三段成岩模拟与致密砂岩储层类型预测 [J], 程仲平;孟元林;田伟志;孟凡晋;王建伟;徐赫;潘雪梅;王维安;蒋学峰5.徐家围子断陷火山机构类型及其地质指示意义 [J], 王翔飞;周鑫;孟德福;李刚因版权原因，仅展示原文概要，查看原文内容请购买。
构造地质学—— 断层
第十章断层§1断层的几何要素和位移一、断层的几何要素◆断层面(ault surface or plane)空间位置，由走倾向、倾角定之◆断层线（fault line）◆断层带（fault zone）◆断盘：上盘（hanging wall），上升盘（upthrow），下盘（foot wall），下降盘（downthrow）二、位移（desplacement）直移运动、旋转运动（一）滑距（slip）以相应点为参照系，两个时应点间的真正位移称为总滑距（net desplacement）（ab）1、滑距（strike slip）（ac）2、倾斜滑距（dip slip）（cb）3、水平滑距（horizontal slip）（am）（二）断距（sepration）两对应层之距离1、垂直被错岩层走向的剖面上测得（1）地层断距（stratigraphic slip）(ho)（2）铅直地层断距（vraticed stratigraphi slip）（hg）（3）水平断距（horizontal slip）(hf)2、垂直于断层走向的剖面上除铅直地层断距相等外，其余均大于前者，故称视断距。
§2断层分类一、断层与有关构造的几何关系分类（一）根据断层与岩层走向的方位关系分：走向断层、倾向断层、斜向断层、顺层断层。
（二）根据断层与褶皱枢纽走向或区域构造线之间关系分：纵断层、横断层、斜断层二、按断层两盘相对运动方向分1、正断层（Normal Fault）2、逆断层（Revers Fault）●原地岩块（系统）（Autochthon）●外来岩块（系统）（Allochthon）●逆冲岩席（片）（Thrust Sheet）●逆冲推覆构造或推覆构造（Nappe）●构造窗（Fenestlla or Window）●飞来峰（Klippe）（pl.）3、平移断层（transcurrent）●左行平移（left faults）●右行平移（right faults）●斜交断层走向滑动的断层，组合命名4、枢纽断层（hinge fault）§3断层各论一、伸展构造类型（extensional structure）正断层、组合型式：（一）地堑和地垒（graben horst）主要由两条走向基本一致的相向倾斜的正断层组成，两条走向基本一致正断层之间为下降盘，巨型者即为裂谷（rift）；地垒与地堑正好相反。

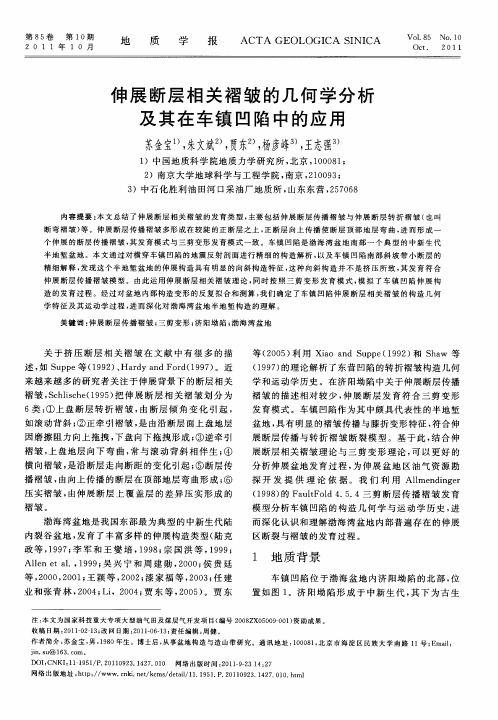

伸展断层相关褶皱的几何学分析及其在车镇凹陷中的应用
造 的 发 育 过 程 。经 过 对 盆 地 内部 构 造 变 形 的反 复 拟合 和 测 算 ， 们 确 定 了 车镇 凹 陷 伸 展 断层 相 关 褶 皱 的 构 造 几 何 我
学 特 征 及 其 运 动 学 过 程 ， 而 深 化 对 渤 海 湾 盆 地 半 地 堑 构 造 的理 解 。 进
因磨擦 阻力 向上拖 拽 ， 盘 向下拖 拽形 成 ； 下 ③逆 牵 引 褶 皱 ， 盘地层 向下 弯 曲 ， 与 滚 动背 斜 相 伴 生 ； 上 常 ④ 横 向褶 皱 ， 是沿 断层 走 向断距 的变 化 引起 ； ⑤断层 传 播 褶皱 ， 向上 传播 的 断层在 顶部 地层 弯 曲形成 ； 由 ⑥
精细解释 ， 发现 这个 半 地 堑 盆 地 的 伸 展 构 造 具 有 明显 的 向斜 构 造 特 征 ， 种 向斜 构 造 并 不 是 挤 压 所 致 ， 发 育 符 合 这 其
伸 展 断 层 传 播 褶 皱 模 型 。 由此 运 用 伸 展 断层 相关 褶 皱 理 论 ， 时 按 照 三 剪 变 形 发 育 模 式 ， 拟 了 车 镇 凹 陷 伸 展 构 同 模
压 实褶 皱 ， 由伸 展 断层 上 覆 盖 层 的差 异压 实形 成 的 褶皱。
展断层 传 播与 转 折 褶 皱 断裂 模 型 。基 于 此 ， 合 伸 结
展断层 相 关褶 皱理 论 与 三 剪 变形 理 论 ， 以更 好 的 可 分析 伸展 盆地 发育 过 程 ， 伸 展 盆 地 区油 气 资 源 勘 为 探 开 发 提 供 理 论 依 据 。 我 们 利 用 Ａｌ ｎ ｉｇ ｒ ｌ ｄｎ ｅ ｍｅ （ ９ ８ 的 Ｆ ｕｔ ｏｄ４ ５ ４三 剪 断 层传 播 褶 皱 发 育 １９ ） ａｌ ｌ ． ． Ｆ 模 型分 析 车镇 凹 陷 的构 造几 何 学 与运 动 学 历 史 ， 进 而深化 认识 和理 解 渤海 湾盆地 内部 普遍 存在 的伸 展 区断裂 与褶 皱 的发 育过程 。
斜向逆冲断层相关褶皱的正演模型与实例分析
斜向逆冲断层相关褶皱的正演模型与实例分析张猛;贾东;王毛毛;李志刚;李一泉【期刊名称】《地质论评》【年(卷),期】2013(59)6【摘要】斜向逆冲作用在自然界普遍存在,研究斜向逆冲断层相关褶皱的构造几何学特征,识别断层相关褶皱是否存在斜向逆冲有重要意义.文章采用Trishear 4.5、Gocad以及Trishear3D软件构建一系列不同滑移量的断层转折褶皱和断层传播褶皱的二维正演剖面,通过连接一系列不同排列方式的二维剖面建立了三种不同逆冲滑移方向的断层转折褶皱和断层传播褶皱的假三维模型,通过不同假三维模型的比较分析来探讨斜向逆冲断层相关褶皱的构造几何学特征.研究发现,斜向逆冲断层相关褶皱区别于正向逆冲断层相关褶皱的特征主要有两点:①正向逆冲断层相关褶皱层面等高线图上的最高点与后翼等高线中点的连线以及水平切面上的核心点与后翼中点的连线方向均与断层走向垂直,而斜向逆冲断层相关褶皱的最高点以及核心点与后翼中点的连线方向均与断层走向斜交,并且最高点与后翼等高线中点的连线方向或者核心点与后翼中点的连线方向均与逆冲滑移方向一致;②在褶皱平行断层走向纵剖面上,正向逆冲断层相关褶皱各个层面最高点的连线是直立的,而斜向逆冲断层相关褶皱各个层面最高点的连线发生倾斜.通过这两个特征可以判别褶皱是否存在斜向逆冲以及逆冲的方向.将模型分析结果运用到四川盆地西南部三维地震勘探资料所覆盖的邛西背斜和大兴西背斜的实例中.研究结果表明,两个背斜均存在右旋斜向逆冲,逆冲方向与各自断层走向的夹角均为70°左右,邛西背斜和大兴西背斜的逆冲方向分别是NE79°和NE77°左右,这与龙门山南段晚上新世以来的主应力方向以及反演的汶川地震最大主应力方向一致.【总页数】11页(P1207-1217)【作者】张猛;贾东;王毛毛;李志刚;李一泉【作者单位】南京大学地球科学与工程学院,南京,210046;南京大学地球科学与工程学院,南京,210046;南京大学地球科学与工程学院,南京,210046;南京大学地球科学与工程学院,南京,210046;南京大学地球科学与工程学院,南京,210046【正文语种】中文【相关文献】1.断层相关褶皱的磁组构与有限应变:川西岷江冲断构造的实例分析 [J], 贾东;陈竹新;罗良;胡潜伟;贾秋鹏;李一泉2.准南逆冲褶皱带逆冲断层构造活动与油气运聚 [J], 杨庚;李伟;李本亮3.一个褶皱和逆冲断层带中的断层和裂缝系统——来自玻利维亚的一个实例 [J], Juan;-;Mauricio;Florez;-;Nino;郑建清（译）;陈钦保（校）4.逆冲断层相关褶皱模型及其在四川盆地大池干构造解释中的应用 [J], 李军;尹宏伟;张洁;徐士进5.准南逆冲褶皱带超压与逆冲断层持续活动 [J], 杨庚;李伟;李本亮;王晓波因版权原因，仅展示原文概要，查看原文内容请购买。
4-1褶皱要素
（二）根据对称性的褶皱分类
1、对称褶皱 2、不对称褶皱
（三）根据转折端形态的褶皱分类
1、园弧褶皱
2、尖棱褶皱
3、箱形褶皱
4、扇形褶皱
5、挠曲
（四）根据形态关系的褶皱分类
(1) 协调褶皱(2) 不协调褶皱
（五）褶皱的平面形态分类
1. 线状褶皱: 褶皱的纵向和横向长度之比为 10:1, 这是一种狭长形的褶皱。
轴面
轴面
枢纽
岩层面
（五）轴迹: 褶皱轴面与地面的交线
轴面
轴迹
（六） 脊、脊线、脊 面: 背斜或背形的同一 褶皱面的各横剖面上的 最高点称为脊; 它们地 连线称为脊线; 若干相 邻褶皱面上地脊线联成 的面称为脊面。 （七） 槽、槽线、槽 面:向斜或向形的同一 褶皱面的各横剖面上的 最低点称为槽; 它们地 连线称为槽线; 若干相 邻褶皱面上地槽线联成 的面称为槽面。
课堂作业：
1、里卡德的分类有何特点？ 2、褶皱的形态分类？
直立褶皱 斜歪褶皱 倒转褶皱
平卧褶皱
直立褶皱
斜歪褶皱
倒转褶皱
平卧褶皱
（二）里卡德分类
根据褶皱轴面产状和枢纽产状， 将褶皱描述为如下七种主要类型。
1、直立水平褶皱 2、直立倾伏褶皱 3、倾竖褶皱（竖直褶皱）
4、斜歪水平褶皱 5、平卧褶皱
6、斜歪倾伏褶皱 7、斜卧褶皱（重斜褶皱）
二、褶皱的形态分类
围，则没有闭合度。
闭合面积（ Entrapment area ）是指通过溢 出点的构造等高线所圈闭的面积。一般认为， 在等高距较小的构造图上表现为最低一条完 全闭合的等值线所包围的面积。
有必要指出，闭合度与构造起伏是两个不同的概念，
高中地理——每日讲1题(岩层的形成顺序、褶皱、断层)
知识点岩层的形成顺序在没有发生地层倒转的前提下，岩层的形成顺序，一般遵循两个规则：①下老、上新：下面的岩层老，上面的岩层新；②先形成、后侵入：侵入岩会切断原有的岩层，原有岩层老，侵入岩新；③先形成、后断裂：断裂会切断原有的岩层，原有岩层老，断层新。
如下图所示，先沉积①、后形成断层②、（地层倾斜、侵蚀）、再沉积③、后侵入④、（侵蚀）、再沉积⑤、（地层倾斜、侵蚀）、再沉积⑥，形成现在的地表。
图1 岩层的形成顺序例题47、沉积地层剖面以及其中的断层、褶皱等地质现象，记录了地壳发展、演化过程中的一系列事件。
（1）已知石灰岩、页岩、砂岩分别是深海、浅海、河湖沉积的产物，那么图中E~G层的海平面升降情况是__________。
（2）已知该区域地层发生过褶皱，则褶皱发生在____地层形成后，_____地层形成之前（以字母代表地层）。
（3）断层M与地层O，先形成的是_____，后形成的是______。
答案：（1）E~F为海平面下降，F~G为海平面上升。
（2）K；N（3）O；M精讲精析：（1）分析海平面的沉降。
①由题干可知，石灰岩、页岩、砂岩分别是深海、浅海、河湖沉积的产物，E~G层分别为石灰岩、砂岩、页岩，因此分别代表的是深海、河湖沉积、浅海；②因此，E~F层，海平面先下降（海水变浅），由深海沉积物变为了河湖沉积物；F~G层，海平面上升，河湖沉积物变为浅海沉积物。
（2）分析地层的形成顺序。
①观察图中的地层，下方的地层倾斜，但相互平行，初步判断为褶皱形成；上方的地层大致平行，初步判断为之后的沉积而成；一条断层（M）自上而下切穿地层；②因此图中地层的形成顺序为：下方的地层先形成，形成后受到挤压，形成了褶皱，褶皱形成后，上方的地层N、O、P依次沉积，然后断层M自上而下切穿整个地层；③因此，褶皱形成于倾斜地层K之后，水平地层N之前；水平地层O先形成，断层M后形成。
总结褶皱（背斜、向斜）本节例题的难度适中，解题思路为：①根据沉积岩表示的沉积环境，分析E~G 地层对应的沉积环境，进而分析海平面的升降；②根据地层的上下关系、倾斜平行、断裂切穿，分析各个岩层的形成顺序（下方岩层先形成，后褶皱，上方岩层沉积，后整体断裂）。
内外力作用 褶皱断层(全 没整理好)
一、地质作用（营造地表的力量）1、内力作用地壳运动的两种形式及分类2、外力作用外力作用的表现形式：风化、侵蚀、搬运、堆积（1）风化作用：在水、温度及生物等的的影响下，地表或接近地表的岩石经常发生崩解或破碎，形成许多大小不等的岩石碎块或砂粒。
为其他外力作用创造条件。
（2）侵蚀作用流水侵蚀：使谷底、河床加宽加深，使坡面趋于破碎。
风力侵蚀：形成风蚀洼地、风蚀柱、风蚀蘑菇等冰川侵蚀：形成冰斗、角峰、U形谷海浪侵蚀：形成海蚀陡崖等（3）搬运作用：为堆积地貌的发育输送大量物质（4）堆积作用在流水和风力搬运的途中，由于流速或风速的降低，导致物质逐渐沉积，在沉积过程中颗粒大、比重大的物质先沉积，颗粒小、比重小的物质后沉积，所以沿着水流方向我们先看到颗粒比较大的沙子，越往后沙粒越小。
流水堆积：形成冲击扇、三角洲、沉积平原风力堆积：形成新月形沙丘冰川堆积：形成冰碛地貌、冰蚀湖等海浪堆积：形成沙滩3、外力作用及形成地貌消亡边界大约包括地中海—喜马拉雅山一线和环太平洋一带，其余为生长边界。
外力作用及其地貌二、内力作用与地表形态 1．板块运动与宏观地形(1)板块构造学说：地球表层的⑩____________并不是完整的一块，而是被⑪________带分割成⑫____大板块。
这些板块处于相对的⑬________状态。
板块运动是⑭____力作用的重要表现之一。
(2)六大板块名称：⑮____________板块、⑯__________板块、⑰____________板块、⑱__________板块、⑲________板块、⑳____________板块，除○21__________板块几乎全部是海洋外，其余板块既有陆地，又有海洋。
(3)板块运动结果：○22______板块互相挤压碰撞的地带，常形成高峻的○23________和巨大的○24________，如喜马拉雅山脉、青藏高原；○25________板块与○26________板块挤压碰撞的地带，常形成深邃的○27________，以及与之相伴的○28________或○29________，如美洲西岸的山脉和亚洲东部的岛孤，在陆地板块内部○30________地带，往往形成巨大的○31________，如东非裂谷带就是由非洲板块内部张裂而形成的第四章地表形态的塑造必背知识1冲积扇形成过程：河流流出山口时，地势趋于平缓，河道变开阔，水流速度减慢，河流搬运的砾石、泥沙逐渐在山麓地带堆积下来，形成冲积扇。
