条纹特点 • １ 、ｉ 越小，级次越大，ｉ ＝ ０ 时级次最高。 • ２ 、ｄ 增加时条纹涌出，ｄ 减小时条纹淹没。针 对ｉ ＝ ０ 的中央条纹，当ｄ 增加（减小）半个波 长时，便有一个条纹涌出（淹没）。设涌出 或淹没的条纹数Ｎ ，则λ＝ ２ Δｄ ／ Ｎ ． • ３ 、ｄ 增大时条纹变细变密，ｄ 减小时条纹变粗 变疏。
数据记录
i 1 2 3 4 5 环数Ni 0 30 60 90 120 di
Δ～0.009 mm
i+5 6 7 8 9 10
环数 Ni+5 150 180 210 240 270
di+5
数据处理
逐差法是将测量得到的数据按自变量的大小顺序排列 后平分为前后两组，先求出两组中对应项的差值(即 求逐差)，然后取其平均值。 1、将数据分为两组 2、求逐差：
等 倾 干 涉 条 纹 等 厚 干 涉 条 纹
M1
M2'
M2'
M1
M1 与M2'
重 合
M2'
M1
M2'
M1
M1
M1
M1
M2'
M2'
M1
M2'
M1
M 2'
M2'
调出圆心方法
• 根据条纹形状估计圆心位置，调节对应螺钉，增 大条纹弯曲程度和条纹间距。
实验内容
消除空程 将微调手轮沿测量方向旋转至零，然后以同方向转动 粗调手轮使之对准某一刻度；在调整好零点后，应将 微调手轮按原方向转几圈，直到干涉条纹开始均匀移 动后，此时空程才消除，才可测量。 测钠光的波长 转动微动手轮观察干涉条纹的“冒出”或“缩进”现象， 记录干涉条纹“冒出”或“缩进”30条相对应的M1反射镜 的位置d，连续测10组数据。圆心暗－亮－暗：一次条 纹吞吐

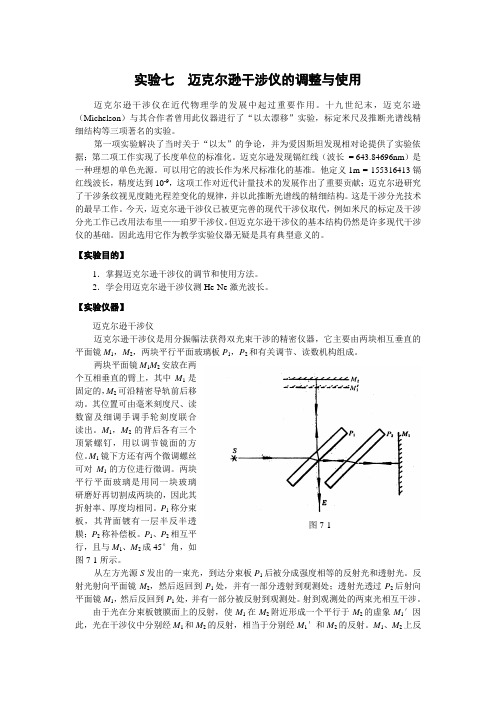

实验七 迈克尔逊干涉仪的调整与使用
实验七 迈克尔逊干涉仪的调整与使用迈克尔逊干涉仪在近代物理学的发展中起过重要作用。
十九世纪末，迈克尔逊（Michelson ）与其合作者曾用此仪器进行了“以太漂移”实验，标定米尺及推断光谱线精细结构等三项著名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦发现相对论提供了实验依据；第二项工作实现了长度单位的标准化。
迈克尔逊发现镉红线（波长 = 643.84696nm ）是一种理想的单色光源。
可以用它的波长作为米尺标准化的基准。
他定义1m = 155316413镉红线波长，精度达到10-9，这项工作对近代计量技术的发展作出了重要贡献；迈克尔逊研究了干涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。
这是干涉分光技术的最早工作。
今天，迈克尔逊干涉仪已被更完善的现代干涉仪取代，例如米尺的标定及干涉分光工作已改用法布里——珀罗干涉仪。
但迈克尔逊干涉仪的基本结构仍然是许多现代干涉仪的基础。
因此选用它作为教学实验仪器无疑是具有典型意义的。
【实验目的】1．掌握迈克尔逊干涉仪的调节和使用方法。
2．学会用迈克尔逊干涉仪测He-Ne 激光波长。
【实验仪器】迈克尔逊干涉仪迈克尔逊干涉仪是用分振幅法获得双光束干涉的精密仪器，它主要由两块相互垂直的平面镜M 1，M 2，两块平行平面玻璃板P 1，P 2和有关调节、读数机构组成。
两块平面镜M 1M 2安放在两个互相垂直的臂上，其中M 1是固定的，M 2可沿精密导轨前后移动。
其位置可由毫米刻度尺、读数窗及细调手调手轮刻度联合读出。
M 1，M 2的背后各有三个顶紧螺钉，用以调节镜面的方位。
M 1镜下方还有两个微调螺丝可对M 1的方位进行微调。
两块平行平面玻璃是用同一块玻璃研磨好再切割成两块的，因此其折射率、厚度均相同。
P 1称分束板，其背面镀有一层半反半透膜；P 2称补偿板。
P 1、P 2相互平行，且与M 1、M 2成45°角，如图7-1所示。
实验报告迈克尔孙干涉仪的调节和使用
实验报告迈克尔孙干涉仪的调节和使用摘要：本实验使用迈克尔孙干涉仪进行调节和使用的实验。
通过调节迈克尔孙干涉仪的各个参数，观察干涉条纹的变化，并利用干涉条纹的变化来测量试样的折射率。
实验结果表明，迈克尔孙干涉仪可以用于精确测量试样的折射率。
1.引言迈克尔孙干涉仪是一种常用的实验仪器，常用于测量试样的折射率。
其原理是利用干涉现象测量光的相位差，从而得到试样的折射率。
本实验的目的是通过调节迈克尔孙干涉仪的各个参数，观察干涉条纹的变化，并利用干涉条纹的变化来测量试样的折射率。
2.实验装置本实验使用的实验装置如下：-迈克尔孙干涉仪-光源-干涉条纹观察装置-试样3.实验步骤3.1调节光源位置首先，调节光源的位置，使得光线尽可能的聚焦。
将光源放置在干涉仪的一端，调节位置直到光线尽可能聚焦在另一端的反射镜上。
3.2调节反射镜位置接下来，调节干涉仪中的两个反射镜的位置，使得光线在两个反射镜上反射后能够相互叠加干涉。
调节两个反射镜的位置，使得光线在回程时能够与出发时的光线叠加干涉。
3.3调节反射镜角度在保持反射镜位置不变的情况下，调节反射镜的角度，使得光线在反射时达到最大干涉效果。
观察干涉条纹的亮度变化，调整反射镜角度直到达到最亮的干涉条纹。
3.4放置试样将试样放置在干涉仪的一端，观察干涉条纹的变化。
根据干涉条纹的变化，可以得到试样的折射率。
4.结果与分析实验结果表明，通过调节迈克尔孙干涉仪的各个参数，可以观察到干涉条纹的变化。
实验中观察到的干涉条纹的亮度变化可以用来测量试样的折射率。
根据干涉条纹的位置变化，可以计算出试样的相对折射率，进而得到试样的绝对折射率。
5.总结本实验通过调节迈克尔孙干涉仪的各个参数，观察干涉条纹的变化，并利用干涉条纹的变化来测量试样的折射率。
实验结果表明，迈克尔孙干涉仪可以用于精确测量试样的折射率。
这对于光学相关领域的研究具有重要的意义。
实验十二迈克尔逊干涉仪的调整及使用
丝杆穿过螺母，当丝杆旋转时，拖板能前后移动，带动固定在其上的移动镜11（即M1） 在导轨面上滑动，实现粗动。M1是一块很精密的平面镜，表面镀有金属膜，具有较高的 反射率，垂直地固定在拖板上，它的法线严格地与丝杆平行。倾角可分别用镜背后面 的三颗滚花螺丝13来调节，各螺丝的调节范围是有限度的，如果螺丝向后顶得过松在 移动时，可能因震动而使镜面有倾角变化，如果螺丝向前顶得太紧，致使条纹不规 则，严重时，有可能将螺丝丝口打滑或 4 5 6 3 平面镜破损。 7 （４）定镜部分 8 定镜M2与M1是相同的一块平面镜，固 2 定在导轨框架右侧的支架上。通过调节 其上的水平拉簧螺钉15使M2在水平方向转 过一微小的角度，能够使干涉条纹在水 1 平方向微动；通过调节其上的垂直拉簧 图 5 — 12 — 2 螺钉16使M2在垂直方向转过一微小的角 度，能够使干涉条纹上下微动；与三颗滚花螺丝13相比，15、16改变M2的镜面方位小得 多。定镜部分还包括分光板P1和补偿板P2，前面原理部分已介绍。 （５）读数系统和传动部分 １）移动镜11（即M1）的移动距离毫米数可在机体侧面的毫米刻尺5上直接读得。 ２）粗调手轮2旋转一周，拖板移动1毫米,即M2移动1毫米，同时，读数窗口3内的 -2 鼓轮也转动一周，鼓轮的一圈被等分为100格，每格为10 毫米，读数由窗口上的基准 线指示。 ３）微调手轮1每转过一周，拖板移动0.01毫米，可从读数窗口3中可看到读数鼓 -4 轮移动一格，而微调鼓轮的周线被等分为100格，则每格表示为10 毫米。所以，最后 读数应为上述三者之和。 （６）附件 支架杆17是用来放置像屏18用的，由加紧螺丝12固定。 ２．迈克尔逊干涉仪的调整 （１）按图5—12－3所示安装 H e－N e 激光器和迈克尔逊干涉仪。打开 H e－N e 激光器的电源开关，光强度旋扭调至中间，使激光束水平地射向干涉仪的分光板P1。 （２）调整激光光束对分光板P1的水平方向入射角为45度。 如果激光束对分光板P1在水平方向的入射角为45度，那么正好以45度的反射角向动 镜M1垂直入射，原路返回，这个像斑重新进入激光器的发射孔。调整时，先用一张纸片 将定镜M2遮住，以免M2反射回来的像干扰视线，然后调整激光器或干涉仪的位置，使激 光器发出的光束经P1折射和M1反射后，原路返回到激光出射口，这已表明激光束对分光 板P1的水平方向入射角为45度。 （３）调整定臂光路 将纸片从M2上拿下，遮住M1的镜面。发现从定镜M2反射到激光发射孔附近的光斑有
实验迈克尔逊干涉仪的调节和使用
实验迈克尔逊干涉仪的调节和使用光的干涉是重要的光学现象之一,是光的波动性的重要实验依据。
两列频率相同、振动方向相同和位相差恒定的相干光在空间相交区域将会发生相互加强或减弱现象，即光的干涉现象。
光的波长虽然很短(4×1０-７～8×10—７m之间）,但干涉条纹的间距和条纹数却很容易用光学仪器测得。
根据干涉条纹数目和间距的变化与光程差、波长等的关系式,可以推出微小长度变化（光波波长数量级)和微小角度变化等，因此干涉现象在照相技术、测量技术、平面角检测技术、材料应力及形变研究等领域有着广泛地应用。
迈克尔逊干涉仪(如图1）是１88３年美国物理学家迈克尔逊和莫雷合作,为研究“以太”漂移而设计制造出来的精密光学仪器。
它是利用分振幅法产生双光束以实现干涉。
在近代物理和近代计量技术中,如在光谱线精细结构的研究和用光波标定标准米尺等实验中都有着重要的应用。
利用该仪器的原理，研制出多种专用干涉仪。
【实验目的】1．了解迈克尔逊干涉仪的干涉原理和迈克尔逊干涉仪的结构，学习其调节方法。
2。
调节和观察等倾干涉、等厚干涉和非定域干涉现象;3.测量Ｈe—Ne激光的波长．【实验仪器】迈克耳逊干涉仪，Hｅ—Ne激光器,扩束透镜，毛玻璃，接收屏．【实验原理】:图１迈克耳逊干涉仪是利用半透膜分光板的反射和透射，把来自同一光源的光线用分振幅法分成两束相干光。
以实现光的干涉的一种仪器,它是用来测量长度或长度变化的精密光学仪器.下面介绍其结构及测量原理。
1迈克耳逊干涉仪结构简介1ｍm的精密丝杠,丝杠的一端与齿轮系统相连接.转动鼓轮或微调鼓轮都可使丝杠转动,从而带动滑块及固定在滑块上的反射镜M1沿着导轨移动．反射镜Ｍ1的位置读数由台面一侧的毫米标尺、读数窗9内的鼓轮刻度盘的读数（最小刻度为0。
01mm),及微调鼓轮刻度盘读数（最小分度为)读出。
反射镜M2固定在导轨的一侧．Ｍ１，Ｍ2两镜的背面各有三个调节螺钉，用以调节镜面的方位。
