断路器操作熔断器操作规程
电气倒闸操作规程
（试行）电气倒闸操作规程编制：审核：批准：一、带同期功能断路器合闸操作步骤（通用版）一、手动准同期合闸操作：1)选择需并列的同期开关，把其同期开关（TK）由“断开”切至“接入”位置。
2)把相应的操作转换开关（KK操作把手），由“远方”切至“合后”位置。
3)同期闭锁开关（STK）切至“断开”位置。
4)将同期转换开关（1STK）由“断开”切至“粗略”位置，调整发电机频率及电压，使同期点双侧的频差和压差达到并网许诺值。
5)集中同期按钮投入开关（TQK）由“断开”切至“接入”位置，将1STK切至“精准”位置，观看MZ-10同步表，当同步表指针接近0度时，按下集中合闸按钮（HA）合上同期断路器。
注：如不利用集中同期合闸，那么直接操作相应的操作转换开关（KK操作把手）也可合上同期断路器。
6)合闸完毕，将集中同期按钮投入开关（TQK由“接入”切至“断开”位置，同期转换开关（1STK）切至“断开”位置，操作转换开关（KK操作把手）由“合后”切至“远方”位置，同期开关（TK）由“接入”切至“断开”位置。
7)手动同期合闸操作完毕。
二、自动同期合闸操作：1)选择需并列的同期开关，把其同期开关（TK）由“断开”切至“接入”位置。
2)把相应的操作转换开关（KK操作把手），由“远方”切至合闸侧“合后”位置。
3)同期闭锁开关（STK）处于“断开”位置，集中同期按钮投入开关（TQK）处于“断开”位置4)将同期转换开关（1STK）由“断开”切至“精准”位置，接通合闸小母线操纵回路。
5)将自动准同期投入开关（DTK）由“断开”切至“投入”位置，接通自动同期装置电源，同时将同期电压接入自动同期装置，按下同期启动按钮（TQA）自动同期装置会自动找最正确同期角发出合闸命令，合上同期断路器。
6)合闸完毕，自动准同期投入开关（DTK）由“接入”切至“断开”位置，同期转换开关（1STK）切至“断开”位置操作转换开关，（KK操作把手）由“合后”切至“远方”位置，同期开关（TK）由“接入”切至“断开”位置7)7自动同期合闸操作完毕3、单侧无压合闸操作：1)选择需并列的同期开关，把其同期开关（TK）由“断开”切至“接入”位置2)把相应的操作转换开关（KK操作把手）由“远方”切至合闸侧“合后”位置。
隔离开关和断路器操作顺序 (图文) 民熔
隔离开关和断路器严格规定断路器和两侧隔离开关的操作顺序。
停电时，应先跳闸断路器。
断路器检查确认断开时，先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，先合上电源侧隔离开关，再合负荷侧隔离开关，然后是断路器。
有人认为，由于断路器已经断开，先操作该侧的隔离开关并不重要，不会造成带负荷合隔离开关的情况。
问题是，当断路器未检测到在合闸位置时，导致隔离开关带负荷误动，后果截然不同。
例如，停电时，在合闸位置没有检测到断路器，先拉负荷侧隔离开关造成短路，则线路发生故障。
线路的继电保护动作将使断路器跳闸并隔离故障点，使线路在不影响其他回路供电的情况下被切断。
如果先拉开电源侧的隔离开关，短路是由带负荷拉隔离开关引起的，但故障相当于母线短路，全部电源切断，导致与母线相连的所有负荷都被切断，大大扩大了故障范围，甚至导致通电停电、电网崩溃等严重后果。
同样，如果没有发现断路器处于合闸位置，电源侧的隔离开关先合上，然后负荷侧的隔离开关带负荷合上隔离开关也不会有问题。
当发生电弧短路时，线路继电保护动作跳闸，不影响其他设备的运行，如操作顺序相反，当合上电源侧隔离开关时，会引起隔离开关带负荷短路，扩大事故。
有人填写操作票时，为节省时间，不宜将隔离开关操作写成“断路器两侧隔离开关分闸”为一步，应分为两步。
例如线路停电时，断路器断开后，首先打开负荷侧隔离开关QS2，检查其是否处于分闸位置；其次，拉动电源侧隔离开关QS1，检查其是否处于断开位置。
另外，在操作步骤的安排上，应保证断路器操作时回路保护仍有操作电源，当发生上述误操作时，断路器能跳闸。
对于一些资料所列的典型操作规程，当线路停电时，断路器的操作熔断器应放在隔离开关分闸前；当线路上电时，应在隔离开关闭合后办理上断路器的操作保险，这将导致结果开关带负荷合闸时，继电保护不能动作跳闸，造成短路。
低压配电室操作规程
低压配电室操作规程低压配电室是电力系统中的一个重要组成部分，负责将高压电能转换为低压电能，供给各类电器设备。
由于其涉及电力运行安全和人身安全问题，因此在低压配电室的操作中必须严守相应的操作规程。
本文将介绍一份低压配电室操作规程，旨在提醒操作人员在使用低压配电室时应该注意的事项。
1.操作前准备（1）操作前，操作人员必须穿着符合要求的劳动防护服，佩戴好帽子、防静电鞋等防护用品，并保持清洁干燥。
（2）在进入低压配电室前，应确认配电室内的电力是否已经切断，可以通过观察电力仪表、操作开关等方式确认。
（3）在配电室内进行操作时，应保持配电室的门窗关闭，确保室内温度适宜，并避免灰尘进入配电室。
2.操作时的安全措施（1）操作人员必须熟悉低压配电室的构造、性能和操作规程，了解各个设备的功能和标志，确保正确操作。
（2）操作人员应严格遵守操作规程中的各项操作要求，不得擅自改变、拆卸或绕过安全装置。
（3）操作时应遵守“先电后人”的原则，即在断开电源之前，必须确保配电室内没有人员存在。
（4）在进行操作前，应先将操作对象的电源切断，并采取相应的措施锁死开关，以免误操作。
（5）操作时应保持专注集中，不得分心或带有醉酒、疲劳等不适宜操作的状态。
3.应急处理（1）在低压配电室中发生电气事故时，操作人员要保持冷静，并采取适当的应急措施，如立即切断电源、报警或通知相关人员。
（2）在低压配电室内发生火灾时，应立即按照消防计划进行救火，并采取适当的撤离措施，确保人身安全。
（3）发生人身意外伤害时，应立即停止作业，并提供急救措施，确保伤者得到及时救治。
4.日常维护（1）低压配电室的设备应定期进行维护保养，确保设备的正常运行。
（2）维护保养期间，应切断电源，采取安全标记措施，防止他人误操作。
（3）维护保养人员应达到相应的资质要求，并确保操作规范和维修记录的完整性。
5.应急预案（1）低压配电室应制定相应的应急预案，在发生火灾、人员伤害、设备故障等情况下，迅速做出相应的应急处理措施，保护工作人员的安全。

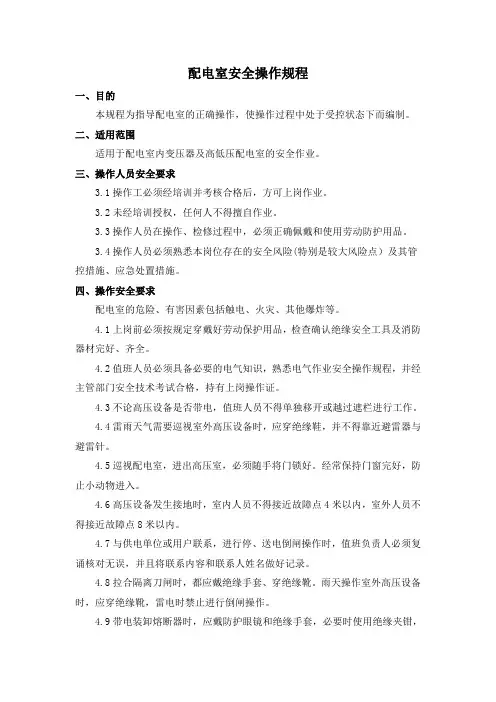

配电室安全操作规程
配电室安全操作规程一、目的本规程为指导配电室的正确操作，使操作过程中处于受控状态下而编制。
二、适用范围适用于配电室内变压器及高低压配电室的安全作业。
三、操作人员安全要求3.1操作工必须经培训并考核合格后，方可上岗作业。
3.2未经培训授权，任何人不得擅自作业。
3.3操作人员在操作、检修过程中，必须正确佩戴和使用劳动防护用品。
3.4操作人员必须熟悉本岗位存在的安全风险(特别是较大风险点）及其管控措施、应急处置措施。
四、操作安全要求配电室的危险、有害因素包括触电、火灾、其他爆炸等。
4.1上岗前必须按规定穿戴好劳动保护用品，检查确认绝缘安全工具及消防器材完好、齐全。
4.2值班人员必须具备必要的电气知识，熟悉电气作业安全操作规程，并经主管部门安全技术考试合格，持有上岗操作证。
4.3不论高压设备是否带电，值班人员不得单独移开或越过遮栏进行工作。
4.4雷雨天气需要巡视室外高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针。
4.5巡视配电室，进出高压室，必须随手将门锁好。
经常保持门窗完好，防止小动物进入。
4.6高压设备发生接地时，室内人员不得接近故障点4米以内，室外人员不得接近故障点8米以内。
4.7与供电单位或用户联系，进行停、送电倒闸操作时，值班负责人必须复诵核对无误，并且将联系内容和联系人姓名做好记录。
4.8拉合隔离刀闸时，都应戴绝缘手套、穿绝缘靴。
雨天操作室外高压设备时，应穿绝缘靴，雷电时禁止进行倒闸操作。
4.9带电装卸熔断器时，应戴防护眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫上。
4.10停电拉闸操作必须按“照断路器、负荷侧刀闸、母线侧刀闸”的顺序依次操作。
4.11进行送电操作前，要确认工作票已经消除、线路上工作人员已全部撤出后，方可按程序开始送电步骤。
4.12高压设备的倒闸操作，必须由两人执行，并由对设备更为熟悉的人担任监护，远方控制的断路器可由单人操作。
4.13倒闸操作前必须认真填写、检查、核实停、送电操作票。
低压配电柜安全操作规程
低压配电柜安全操作规程1.操作人员必须具备操作资格，即要具有电工证、高压进网证。
2.操作前必须详细了解配电系统图及设备性能，熟悉各断路器运行方式。
3.操作前必须做好一切准备工作，详细记录各开关状态。
4.严格按照操作顺序进行操作，停电顺序如下：1)逐步断开相关负荷开关，必要时拉出抽屉柜，造成一个明显的断开点，记录各抽屉柜负荷开关的原始状态；2)逐级断开联络柜上的断路器，把联络柜上转换开关打到停止状态；3)手动逐步切除运行中的电容器，把电容自动补偿控制器打到停止状态，电容柜总闸刀开关打到“分闸”状态；4)断开进线柜的断路器，用手柄摇出，造成一个明显的断开点，并在操作手柄或按钮上悬挂“有人工作，禁止合闸”等警示牌，取出合闸开关控制线路的熔断器；5)断开部分联络柜断路器或进线柜断路器时，检查发电机是否在规定时间启动运行，市、发电切换柜断路器的转换是否正常，市电断路器自动断开，发电断路器自动合闸；6)逐步摇出各联络柜上断路器，形成明显的断开点并挂牌。
5.停电后，在进行电气作业工作前，用合格的试电笔验电，确保设备和各回路不带电。
6.送电操作顺序如下：1)全面检查，确认配电柜内无遗漏工具及其它杂物。
2)查各开关处于断开状态。
3)拆除接地线，合上高压开关柜，并验电。
4)合上低压配电柜进线总断路器。
5)逐级合上各联络开关、各出线负荷开关，验各路输出线路，确保各相有电压输出。
6)电容柜总闸打到“合闸”状态，电容自动补偿控制器设置成自动状态；7)按照各抽屉柜负荷开关的原有状态，合上负荷开关，检查各抽屉柜的指示灯工作及负荷情况；8)逐级查看联络柜及进线柜的工作电流，仔细观察设备运行状况。
7.操作完毕，检查各配电柜的仪表运行状态，并作好记录。
高压断路器操作规程4篇
高压断路器操作规程4篇【第1篇】高压断路器操作规程及保养含高压油断路器、空气断路器、高压真空断路器及接触器、高压熔断器。
操作规程1.操作人员经考试合格取得操作证，方准举行操作，操应认识本机的性能、结构等，并要遵守平安和交接班制度。
2.严格体用丝线工具带绝缘手套;保持一定的平安距离。
3.作好使用前的预备工作，严格执行作业程序和专项规定。
4.必需坚持一人操作，一人监护，不准单独作业，严格执行检电和接地封线制度。
5.操作完毕，检查无误后，方可投入正常运行。
6.运行后，要仔细执行抄表，检查制度，并随时观看仪表显示和有无异音、异味，发觉问题应准时处理。
日常保养1.断路器应常常保持整洁干净，特殊注重清理绝缘撑板、绝缘杆、绝缘子上的尘土。
2.凡是活动磨擦的部位，均应保持有整洁的润滑油，使机构动作灵便，削减磨损。
3.检查框架及传动装置有无开焊，变形，转动部分是否灵便有无松动现象。
4.检查支持瓷瓶有无裂纹，铁瓶胶合处是否牢固，若松动可更换新品或重新胶装，用洁净布将污物擦净。
5.检查接地是否良好，电器器件是否受到往返衔接母线方面的机械应力。
6.检查操作机构各连板有无弯曲变形和开焊，各弹簧弹力有无变形或断裂。
7.检查各轴与轴孔间隙是否过大，有无卡滞现象。
8.托架端是否光洁无毛刺，滚轮转动应灵便。
9.按照气候负荷状况检查油面油色是否正常，有无渗漏。
10.瓷绝缘有无裂纹、破损和放电痕迹。
11.分、合闸指示、手把、指示灯显示是否和实际相符。
12.提高机构有无损伤锈蚀及滑状况。
气动、液压管路和压力指示是否正常。
13.操作箱关闭是否严密。
14.运行中有无异响、异味。
负荷电流是否在额定值内。
分合闸电源回路是否正常。
定期保养1.全部紧固件均应定期检查，防止松脱。
2.分解检查清扫操作机构，并加注润滑油。
3.小修结束后，应举行手动操作实验，各部位应无卡阻现象，开关分合闸位置指示器动作应正确。
4.直流电阻为额定值时，做电动分合闸实验3次，各部位应无异样【第2篇】高压断路器平安操作规程及保养规程操作规程1.操作人员经考试合格取得操作证,方准举行操作,操应认识本机的性能、结构等,并要遵守平安和交接班制度。
配电室电工操作规程4篇
配电室电工操作规程4篇1【第1篇】电气控制室及配电室电工安全操作规程1、值班电工必须遵守电工作业一般规定,熟悉供电系统和配电室各种设备的性能和操作方法,并具备在异常情况下采取措施的能力。
2、停电拉闸操作必须按照负荷侧刀闸、母线侧刀闸的顺序依次操作,送电合闸的顺序与此相反。
严防带负荷拉闸。
3、高压设备和大容量低压总盘上的倒闸操作,必须由两人执行,并由对设备更为熟悉的一人担任监护。
4、用绝缘棒拉合高压刀闸应戴防护眼睛和绝缘手套。
雨天操作室外高压设备时,绝缘棒应有防雨罩,还应穿绝缘靴站在绝缘站台上。
雷电时禁止进行倒闸操作。
5、电气设备停电后,在未拉闸和做好安全措施以前应视为有电,不得触及设备和进入遮栏,以防突然来电。
6、施工和检修需要停电或部分停电时,值班人员应该按照工作票要求做好安全措施,包括停电、验电、装设临时接地线、装设遮栏和悬挂警示牌,会同工作负责人现场检查确认无电,并交待附近带电设备位置和注意事项,然后双方办理许可开工签证,方可开始工作。
7、工作结束时,工作人员撤离,工作负责人应向值班人员交待清楚,并共同检查,双方办理工作终结签证,然后值班人员才可拆除安全措施,恢复送电。
严禁约时停,送电。
在未办理工作终结手续前,值班人员不准将施工设备合闸送电。
8、停电时必须切断各回路可能来电的电源,不能只拉开断路器就进行工作,而必须拉开隔离刀闸,使各回路至少有一个明显的断开点。
变压器与电压互感器必须从高低压两侧断开。
9、当验明设备确已无电压后,应立即将检修设备用导体接地并互相短路。
对可能送电至停电设备的各回路或可能产生感应电压的部分都要装设接地线。
接地线应用多股裸软铜线,截面面积不得小于25平方毫米。
接地线必须使用专用的线夹固定在导体上,严禁用缠绕的方法进行接地和短路。
装设接地线时必须先接好接地端,后接导体端,拆除时的顺序与此相反。
装拆接地线都应使用绝缘棒和戴绝缘手套。
装拆工作必须由两人进行。
不许检修人员自行装拆和变动接地线。
电修工安全技术操作规程
电修工安全技术操作规程一、操作前准备1.1 工作前检查在进行任何电器维修工作之前，必须进行以下检查：1.1.1 确保电源已经断开，并拉下熔断器或将开关拨到关闭位置。
1.1.2 检查电源线是否完好，无任何破损或暴露的导线。
1.1.3 检查工具是否完整，并且符合安全要求。
1.1.4 检查维修区域是否干燥，并确保没有任何易燃物质。
1.2 佩戴个人防护装备在进行电器维修工作时，必须佩戴以下个人防护装备：1.2.1 绝缘手套：使用绝缘手套保护手部免受电击。
1.2.2 绝缘鞋垫：在湿润的环境中使用绝缘鞋垫，以防止电流通过脚部。
1.2.3 绝缘眼镜：佩戴绝缘眼镜以防止眼部受伤。
1.2.4 工作服：穿戴合适的工作服，确保没有松弛的衣物或物品可以缠绕在机械上。
二、操作步骤2.1 确保操作环境安全2.1.1 在进行维修工作之前，必须确保工作区域没有明火或易燃物质。
2.1.2 检查维修区域是否通风良好，以防止危险气体积聚。
2.1.3 清理工作区域，确保没有任何杂物或障碍物。
2.2 使用正确的工具和设备2.2.1 选择适合的工具和设备进行维修工作。
2.2.2 检查工具和设备是否完好，并且没有任何缺陷或损坏。
2.2.3 使用工具时，请确保正确使用，并遵守制造商的使用说明。
2.3 维修中的电源控制2.3.1 在进行任何电器维修工作之前，必须断开电源。
2.3.2 使用电压表等工具检测电源是否已经断开。
2.3.3 在维修期间，禁止开启电源，禁止任何操作可能导致电流流入维修区域。
2.4 安全的维修方法2.4.1 当维修带电设备时，必须使用绝缘工具。
2.4.2 确保使用正确的接地方法，以降低触电风险。
2.4.3 如果需要更换配件，必须使用符合要求的原厂配件。
2.4.4 在维修期间，严禁乱接电线，禁止临时补救措施。
三、操作后处理3.1 工具和设备的保管3.1.1 维修结束后，必须将工具和设备归位，并妥善保管。
3.1.2 检查工具和设备是否完好，并进行必要的维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器操作与熔断器操作规程
1. 背景
断路器与熔断器是电气系统中常见的安全保护装置，其主要功能是在电路发生故障时及时切断电流，保护电气设备和人身安全。
准确、规范的操作能够保证电气设备的稳健运行，同时也能够保护操作人员的安全。
2. 断路器操作规程
2.1 前期准备
在进行断路器操作前，需要检查以下几个方面：
1.对设备进行先期检查，确保设备无故障现象。
2.确认随时可以切断电源。
3.确认操作人员有足够的安全保护措施（如绝缘手套、安全帽等）。
2.2 操作流程
以下是断路器操作的流程：
1.打开操作箱门，观察断路器参数显示是否正常。
2.按下断路器停止按钮，将断路器切断，确认传动装置切断并静止。
3.等待 5s 左右，确保电容器内的电荷已经清除干净。
4.按下断路器启动按钮，将断路器复位。
5.等待断路器复位成功，并确认设备参数显示正常。
2.3 注意事项
在进行断路器操作时，需要注意以下几个方面：
1.安全第一，确保操作人员有充足的安全保护措施。
2.操作顺序不能颠倒，否则会对设备造成损坏。
3.操作时需要注意周围环境的安全，防止人身伤害。
3. 熔断器操作规程
3.1 前期准备
在进行熔断器操作前，需要检查以下几个方面：
1.对设备进行先期检查，确保设备无故障现象。
2.确认随时可以切断电源。
3.确认操作人员有足够的安全保护措施（如绝缘手套、安全帽等）。
3.2 操作流程
以下是熔断器操作的流程：
1.确认操作人员的安全位置，并切断电源。
2.拉开熔断器上的手柄，将熔断器切断。
3.确认熔断器是否断开，检查是否有熔化断路器。
4.换上新的熔断器，并将手柄推回处于接通状态。
5.恢复电源，按下电源开关。
3.3 注意事项
在进行熔断器操作时，需要注意以下几个方面：
1.安全第一，确保操作人员有充足的安全保护措施。
2.操作熔断器时需要注意周围环境的安全，防止人身伤害。
3.更换熔断器时需要选择符合规格要求的熔断器。
结论
规范的断路器操作和熔断器操作能够保护电气设备和操作人员的安全，减少不必要的设备故障。
操作人员需要时刻关注安全，确保操作流程正确，避免因操作不当而造成的安全事故。
