一种基于LP法Baker旁瓣抑制匹配滤波器的设计
大论文
现代雷达采用脉冲压缩技术，有效地解决了距离分辨力与平均功率之间的矛盾。
雷达所使用的发射信号波形的设计，是决定脉冲压缩性能的关键。
本文主要介绍了线性调频(LFM)信号和非线性调频(NLFM)信号这两种常用脉冲压缩信号的波形和匹配滤波器的设计，重点研究了NLFM 非线性调频信号的波形和谱修正滤波器的优化设计。
在NLFM 信号的波形设计上，本文重点研究了基于逗留相位原理的窗函数反求法，并在原有的组合窗波形设计优化法的基础上进行了改进，优化波形提高脉冲压缩性能。
本文深入研究NLFM 信号谱修正滤波器的优化设计，提出组合窗优化设计波形以及谱修正滤波器的方法。
此外，本文提出一种新的失配窗谱修正滤波(MSFMW)算法，采用不同的窗函数将信号产生和压缩滤波分别设计，从而利用不同窗函数的特点分别调整脉冲压缩的性能。
并且在此基础上，将组合窗和失配窗的两种思想相结合，提出在失配窗谱修正滤波算法中采用组合窗函数的方法。
最后结合实际工作条件做出了相应的仿真，仿真结果证明了以上各算法的正确性。
之后，通过FPGA实现非线性信号的脉冲压缩。
关键词：脉冲压缩非线性调频信号组合窗函数FPGA实现The pulse compression technique is employed widely in modern radar system to resolve the confliction between range resolution and average power. The transmitted waveform of a radar system is the key factor of the performance of pulse compression. This paper expounds two common pulse compression signals, i.e. Linear frequency modulation (LFM) and non-linear frequency modulation (NLFM) signals. The optimized design methods of the waveform and modified spectrum filter for NLFM signal are mainly studied. The general design method of NLFM signal waveform is based on the principle of stationary phase with the window functions. The optimization method based on combination windows of NLFM signal is improved. Higher pulse compression performance can be attained by using such waveform. It is also focused on optimization design method of the modified spectrum filter for NLFM signal in this paper. Firstly, a combination window function is applied in the design of waveform and modified spectrum filter is proposed in this paper. Secondly, a modified spectrum filter based on mismatched window (MSFMW) algorithm is proposed. This method is used to design the NLFM signal and the pulse compression filter based on different window functions. Furthermore, a new combination window function in the MSFMW algorithm is proposed, which unites combination window with mismatched one. With these methods, the influence on the pulsecompression performance can be regulated by the different window functions and coefficients of the combination windows. The corresponding simulating results are listed to prove the correctness and feasibility of the algorithms.Keywords: Pulse Compression Nonlinear Frequency Modulation Signal Modified Spectrum Filter Combination Window Function Mismatched Window Function FPGA第一章绪论1.1 研究背景及意义随着现代电子技术和飞行技术的发展，雷达在更多的行业中得到了广泛的应用。
匹配滤波——精选推荐
1.5.2. 匹配滤波器最佳接收机还可以有另外的一种结构，即匹配滤波器。
为了说明匹配滤波器的基本原理，我们从这样一个直观的分析入手。
我们知道，通信系统的误码率与输出的信噪比有关，接收端输出信噪比越大，则系统的误码率越小。
因此，如果在每次判决前，输出的信噪比都是最大的，则该系统一定是误码率最小的系统。
遵从这种考虑原则，我们可以得到匹配滤波器的概念。
接收机通过匹配滤波器使输出信噪比最大。
一、匹配滤波器原理假设线性滤波器的输入端是信号与噪声的叠加)()()(t n t x t s +=，且假设噪声)(t n 是白噪声，其功率谱密度2)(0N f P n =，信号的频谱为)(f X 。
问题：设计一个滤波器使输出端的信噪比在某时刻0t 达到最大。
假设该滤波器的系统响应函数为)(f H ，系统冲击响应为)(t h ，则 输出信号)()()(0t n t s t y O += 其中，⎰∞∞--=τττd t h x t s )()()(0，)()()(f H f X f S o =⎰∞∞-=df e f H f X t s ftj o π2)()()(所以在0t 时刻，信号的功率为200|)(|t s 输出噪声的功率谱密度20|)(|2)(f H N f P on =输出噪声平均功率为⎰∞∞-=df f H N Pn 20|)(|2所以0t 时刻输出的信噪比为：⎰⎰∞∞-∞∞-==dff H N df ef H f X Pnt s r ft j 20222000|)(|2|)()(||)(|0π根据Schwarts 不等式，⎰⎰⎰∞∞-∞∞-∞∞-≤df f Y dff X df f Y f X 222|)(||)(||)()(|02022|)(|N E N df f X r s =≤⎰∞∞-当02*)()(ft j e f KX f H π-=时等式成立。
因此，如果设计一个滤波器，它的系统响应函数为 02*)()(ft j ef KX f H π-=时，滤波器输出信噪比最大。
低信噪比损失的旁瓣抑制滤波器
低信噪比损失的旁瓣抑制滤波器
张仕元;桂佑林
【期刊名称】《测控技术》
【年(卷),期】2009(028)008
【摘要】提出一种具有低信噪比损失的旁瓣抑制滤波器设计方法.常规的旁瓣抑制滤波器通常以峰值旁瓣最低为设计目标,未考虑信噪比损失的控制.本设计先给出了滤波器信噪比损失的表达式,在设计目标函数时考虑了信噪比损失,按加权失配滤波法得到显式的滤波器系数迭代关系式.该方法适用于二相码、多相码、LFM信号和NLFM信号.对于LFM信号,在信噪比损失相同(均为1.4 dB)的情况下,本方法所得滤波器较之常规的频域加窗法,峰值旁瓣低5 dB以上;而在峰值旁瓣电平相近的情况下,信噪比损失只有1 dB.
【总页数】4页(P21-24)
【作者】张仕元;桂佑林
【作者单位】南京电子技术研究所,江苏,南京,210013;南京电子技术研究所,江苏,南京,210013
【正文语种】中文
【中图分类】TN951
【相关文献】
1.复杂地区地震资料低信噪比的原因及对策(一)——表层散射波是导致地震资料低信噪比的根本原因 [J], 吴希光;李亚林;张孟;何建秋;龙资强
2.恒增益处理损失的最佳编码旁瓣抑制滤波器 [J], 王飞雪;欧钢
3.一种低信噪比损失SVD滤波部分频带干扰抑制算法 [J], 刘松;张水莲;李世凯;张伟
4.基于递归最大信噪比准则的雷达自适应距离旁瓣抑制 [J], 张劲东;顾陈;朱晓华;李彧晟
5.不同截止频率陡降型听力损失患者信噪比损失的研究 [J], 王梅红;王枫;苏倩倩因版权原因，仅展示原文概要，查看原文内容请购买。
雷达系统实验指导书-学生用2016
《雷达系统技术》实验指导书桂林电子科技大学信息与通信学院信息对抗系目录实验一数字脉冲压缩实现 (3)实验二αβ-滤波器滤波算法仿真 (13)实验三精密时序产生 (19)实验四基于FPGA实现脉冲参数测量 (51)实验一数字脉冲压缩实现一、实验目的熟悉数字脉冲压缩原理及实现方法，并基于MATLAB仿真实现。
二、实验设备1、计算机三、实验内容1. 熟悉数字脉冲压缩原理；2. 基于MATLAB仿真实现数字脉冲压缩。
四、实验要求1、预习要求（1）熟悉MATLAB软件开发流程；（2）熟悉数字脉冲压缩原理及实现方法。
2、课后要求按照实验内容和实验步骤完成实验内容，课后完成实验报告。
五、数字脉冲压缩原理脉冲压缩技术因解决了雷达作用距离与分辨率之间的矛盾而成为现代雷达的一种重要体制，数字LFM（线性调频）信号脉冲压缩就是利用数字信号处理的方法来实现雷达信号的脉冲压缩，脉冲压缩器的设计就是匹配滤波器的设计，脉冲压缩过程是接收信号与发射波形的复共扼之间的相关函数，在时域实现时，等效于求接收信号与发射信号复共轭的卷积。
若考虑到抑制旁瓣加窗函数，不但要增加存储器，而且运算量将增加1倍，在频域实现时，是接收信号的FFT值与发射波形的FFT值的复共轭相乘，然后再变换到时域而获得的。
若求N点数字信号的脉冲压缩，频域算法运算量大大减少，而且抑制旁瓣加窗时不需增加存储器及运算量，相比较而言，用频域FFT实现脉冲压缩的方法较优，因此选用频域方法来实现脉冲压缩，但是仍需要做大量的运算。
脉冲压缩系统可以由两种方法来实现，即时域脉冲压缩系统和频域脉冲压缩系统。
时域脉冲压缩处理系统采用FIR滤波，通过对两个有限长度序列进行线性卷积来实现脉冲压缩，滤波器复相关运算量随信号时宽的增加、序列长度的增加迅速增加，完成运算所需的芯片数量也随之迅速增加。
频域脉冲压缩处理系统采用高速大容量数字信号处理芯片作为硬件平台，通对原本在时域进行卷积的两个有限长度序列采用傅立叶变换后，在频域相乘，将其乘积反变换至时域的方法，获得脉压处理结果。

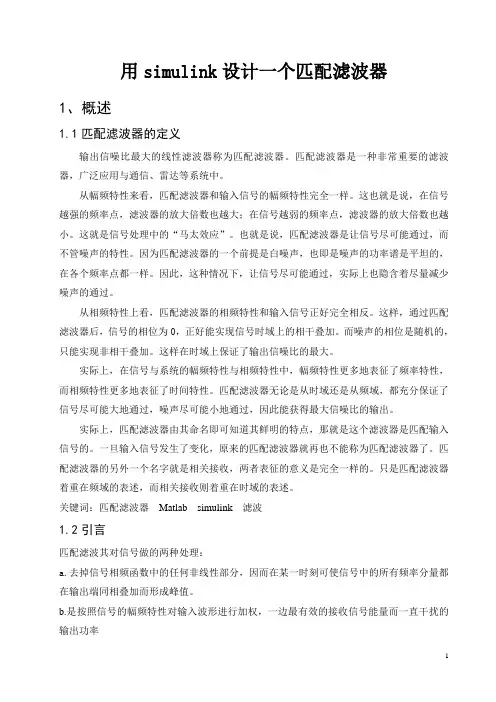

用simulink设计一个匹配滤波器
