二氧化硅层包裹的ITO纳米线的一步制备和特征描述
二氧化硅纳米线制备方法
二氧化硅纳米线制备方法二氧化硅纳米线是一种具有很高应用潜力的纳米材料，它在电子器件、传感器、催化剂等领域都具有广阔的应用前景。
本文将介绍几种常见的二氧化硅纳米线制备方法。
一、气相法制备二氧化硅纳米线气相法是制备二氧化硅纳米线的常用方法之一。
该方法通过控制反应温度、气氛和反应时间等条件，使气相中的硅源在催化剂的作用下发生化学反应，生成纳米线。
常用的气相法包括化学气相沉积法（CVD）和热蒸发法。
化学气相沉积法是一种将气态前驱物转化为固态纳米线的方法。
在CVD过程中，通常使用有机硅化合物作为硅源，如三氯硅烷（SiCl3H）。
该方法需要在高温下进行，反应温度一般在800-1100摄氏度之间。
通过调节反应条件和催化剂的选择，可以控制二氧化硅纳米线的尺寸和形貌。
热蒸发法是一种将固态硅源通过升温蒸发的方法制备二氧化硅纳米线。
在热蒸发过程中，硅源被加热至高温，然后在惰性气氛中蒸发，并在基底上沉积形成纳米线。
这种方法操作简单，但对硅源的纯度要求较高。
二、溶液法制备二氧化硅纳米线溶液法是一种简单易行的制备二氧化硅纳米线的方法。
该方法通常使用硅源溶液，在适当的条件下，通过溶剂挥发或溶液中其他物质的作用，使硅源逐渐沉淀形成纳米线。
常见的溶液法包括溶胶-凝胶法、水热法和电化学沉积法。
溶胶-凝胶法是一种将溶胶转化为凝胶的方法。
在溶胶-凝胶过程中，硅源以溶胶的形式存在于溶液中，通过加热、干燥和煅烧等步骤，使溶胶逐渐凝胶化生成纳米线。
这种方法制备的纳米线具有较高的纯度和均一的尺寸分布。
水热法是一种利用高温高压水溶液制备纳米线的方法。
在水热法中，硅源在水热反应条件下与其他溶液中的成分发生反应，生成纳米线。
这种方法具有简单、环保的特点，但对反应条件的控制较为严格。
电化学沉积法是一种利用电化学方法在电极表面沉积纳米线的方法。
在电化学沉积过程中，通过控制电极电势和电解液成分，使硅源在电极表面沉积形成纳米线。
这种方法可以实现对纳米线尺寸和形貌的精确控制。
一种纳米级二氧化硅涂层的制备方法与流程
一种纳米级二氧化硅涂层的制备方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!纳米级二氧化硅涂层的创新制备工艺及流程详解随着科技的发展，纳米材料的应用越来越广泛，其中纳米级二氧化硅涂层因其独特的性能，如优异的化学稳定性、耐磨损性、高透明度以及良好的热稳定性，已经在多个领域展现出巨大的潜力。
《2024年基于低雾度ITO和二维银纳米线的透明电极制备及其应用》范文
《基于低雾度ITO和二维银纳米线的透明电极制备及其应用》篇一一、引言透明电极作为光学、光电及微电子领域的核心组件，在平板显示、触摸屏、光伏设备以及生物医学等众多领域具有广泛的应用。
其中，ITO（氧化铟锡）作为传统的透明导电材料，其性能已逐渐满足不了高端应用的需求。
近年来，随着纳米技术的进步，二维银纳米线（2D-AgNWs）因其高导电性、高透光性及良好的柔性，逐渐成为透明电极材料的研究热点。
本文旨在探讨基于低雾度ITO和二维银纳米线的透明电极的制备方法及其应用。
二、低雾度ITO的制备及其特性低雾度ITO的制备主要采用磁控溅射法。
该方法能实现ITO 薄膜的均匀、致密制备，并有效降低其雾度。
制备过程中，需控制好溅射功率、气氛以及基底温度等参数。
所制备的低雾度ITO 薄膜具有高透光性、高导电性以及良好的稳定性。
三、二维银纳米线的制备及其特性二维银纳米线（2D-AgNWs）的制备主要采用化学合成法。
通过控制反应条件，如温度、浓度、时间等，可得到具有特定尺寸和形貌的银纳米线。
这些银纳米线具有优异的导电性能、良好的柔韧性和较高的透光性。
四、基于低雾度ITO和二维银纳米线的透明电极制备结合低雾度ITO和二维银纳米线的优点，本文提出了一种新型的透明电极制备方法。
首先，在基底上制备一层低雾度ITO薄膜，以提高电极的透光性和导电性。
然后，将二维银纳米线分散于溶液中，通过喷涂或印刷的方式将银纳米线覆盖在ITO薄膜上，形成复合透明电极。
五、应用领域及性能分析1. 平板显示：该透明电极可应用于液晶显示、OLED显示等，提高显示器的透光性和导电性，降低能耗。
2. 触摸屏：在触摸屏领域，该电极可提高触摸灵敏度和响应速度，同时具有良好的耐磨性和抗划痕性能。
3. 光伏设备：在光伏设备中，该电极可作为导电层和透明导电层，提高光伏设备的光电转换效率。
4. 生物医学：在生物医学领域，该电极可用于生物传感器、生物芯片等设备中，实现生物分子的快速检测和识别。
ITO薄膜制备及特性
、ITO薄膜的制备方法薄膜的制备方法有多种，如磁控溅射沉积、真空蒸发沉积、溶胶-凝胶和化学气相沉积法等1．1磁控溅射法磁控溅射法是目前工业上应用较广的镀膜方法。
磁控溅射沉积可分为直流磁控溅射沉积和射频磁控溅射沉积，而直流磁控溅射沉积是当前发展最成熟的技术。
该工艺的基本原理是在电场和磁场的作用下，被加速的高能粒子(Ar+)轰击铟锡合金(IT)靶材或氧化铟锡(ITO)靶材表面，能量交换后，靶材表面的原子脱离原晶格而逸出，溅射粒子沉积到基体表面与氧原子发生反应而生成氧化物薄膜HJ。
1．2真空蒸发法真空蒸发镀膜法(简称真空蒸镀)是在真空室中，加热蒸发容器中待形成薄膜的原材料，使其原子或分子从表面气化逸出，形成蒸气流，入射到固体(称为衬底或基片)表面，凝结形成薄膜的方法。
由于真空蒸发法或真空蒸镀法主要物理过程是通过加热蒸发材料而产生，所以又称为热蒸发法。
按照蒸发源加热部件的不同，蒸发镀膜法可分为电阻蒸发、电子束蒸发高频感应蒸发、电弧蒸发、激光蒸发法等。
采用这种方法制造薄膜，已有几十年的历史，用途十分广泛。
1.3溶胶一凝胶(Sol—Gel)法溶胶是指微小的固体颗粒悬浮分散在液相中，并且不停地进行布朗运动的体系。
溶胶凝胶法制备涂层的基本原理是：以金属醇盐或无机盐为前驱体，溶于溶剂(水或有机溶剂)中形成均匀的溶液，溶质与溶剂产生水解或醇解反应，反应生成物聚集成几个纳米左右的粒子并形成溶胶，再以溶胶为原料对各种基材进行涂膜处理，溶胶膜经凝胶化及干燥处理后得到于凝胶膜，最后在一定的温度下烧结即得到所需的薄膜。
1.4化学气相沉积法（CVD）化学气相沉积法（CVD）是一种或几种气态反应物（包括易蒸发的凝聚态物质在蒸发后变成的气态反应物）在衬底表面发生化学反应而沉积成膜的工艺。
反应物质是由金属载体化合物蒸气和气体载体所构成，沉积在基体上形成金属氧化物膜，衬底表面上发生的这种化学反应通常包括铟锡原材料的热分解和原位氧化u2I。
ITO纳米棒的制备及其表征

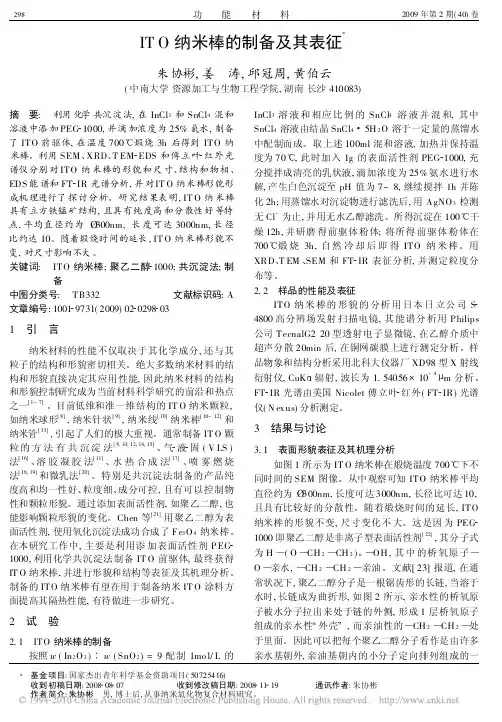

IT O纳米棒的制备及其表征*朱协彬,姜 涛,邱冠周,黄伯云(中南大学资源加工与生物工程学院,湖南长沙410083)摘 要: 利用化学共沉淀法,在InCl3和SnCl4混和溶液中添加PEG 1000,并滴加浓度为25%氨水,制备了ITO前驱体,在温度700 煅烧3h后得到ITO纳米棒。
利用SEM、XRD、T EM EDS和傅立叶 红外光谱仪分别对ITO纳米棒的形貌和尺寸、结构和物相、EDS能谱和FT IR光谱分析,并对IT O纳米棒形貌形成机理进行了探讨分析。
研究结果表明,IT O纳米棒具有立方铁锰矿结构,且具有纯度高和分散性好等特点,平均直径约为 300nm,长度可达3000nm,长径比约达10。
随着煅烧时间的延长,IT O纳米棒形貌不变,对尺寸影响不大。
关键词: ITO纳米棒;聚乙二醇 1000;共沉淀法;制备中图分类号: TB332文献标识码:A 文章编号:1001 9731(2009)02 0298 031 引 言纳米材料的性能不仅取决于其化学成分,还与其粒子的结构和形貌密切相关。
绝大多数纳米材料的结构和形貌直接决定其应用性能,因此纳米材料的结构和形貌控制研究成为当前材料科学研究的前沿和热点之一[1~7]。
目前低维和准一维结构的IT O纳米颗粒,如纳米球形[8],纳米针状[9],纳米线[10]纳米棒[10~12]和纳米管[13],引起了人们的极大重视。
通常制备IT O颗粒的方法有共沉淀法[8,10,12,14,15]、气 液 固(V LS)法[16]、溶胶凝胶法[11]、水热合成法[17]、喷雾燃烧法[18,19]和微乳法[20]。
特别是共沉淀法制备的产品纯度高和均一性好、粒度细、成分可控,且有可以控制物性和颗粒形貌。
通过添加表面活性剂,如聚乙二醇,也能影响颗粒形貌的变化。
Chen等[21]用聚乙二醇为表面活性剂,使用氧化沉淀法成功合成了Fe3O4纳米棒。
在本研究工作中,主要是利用添加表面活性剂PEG 1000,利用化学共沉淀法制备IT O前驱体,最终获得IT O纳米棒,并进行形貌和结构等表征及其机理分析。
纳米级二氧化硅制备方法简介
,甲}}友学’浮卜学位沦文2003年7月1.1纳米粉体材料简介沙‘、,,纳米颗粒(nanometerpowders)是颗粒尺寸为纳米级(20一gm)的超微颗拉,它的尺寸大于原子团簇、小于通常的微粒,一般为1一100nm。
当小颗粒尺寸进入纳米量级时,其本身具有量子尺寸效应、小尺寸效应、表面效应和宏观量子效应,因而展现出许多奇特的性质。
它断裂强度高、韧性好、耐高温、纳米复合时能提高材料的硬度、弹性模量、W七ibull模数,并对热膨胀系数、热导率、抗热震性产生影响。
在宇航技术、电子、冶金、生物和医学等方面有广阔的应用前景,同时对纳米颗粒结构、形态和特性的研究会推进基础理论研究的发展,对材料独特性能的追求和对其进行控制的渴望不断促使人们研究新的纳米材料。
、纳米颗粒的尺寸大小各异,粒子集合体的形态(离散态、链状、网络状、聚合状)迥然不同,而承载粒子的载体亦千姿百态,载体与粒子的界面也变化多端,当把颗粒尺寸在(1一100nln)数量级的小颗粒保持新鲜表面的情况下制成块状固体或沉积成膜时,会产生许多异常的物理现象。
这表明纳米材料具有特殊的结构。
首先,由于组成纳米材料的颗粒为纳米级龚其界面原子数的比率极大,一般占总原子数的50%或更大,即使这种超微二颗粒由晶粒或非晶态物质构成,其界面也呈无规则分布,纳米固体中的原:子排列既不同于长程有序的晶体,也不同于长程无序、短程有序的“气体状”固体结构。
因此,一些研究人员把纳米材料称为晶态、非晶态之外的“第三态固体材料”。
纳米材料的特殊结构使它具有许多与传统材料不同的物理、化学性能,具有更高的强度、韧性。
例如,纳米铁材料的断裂应力比一般铁材料高12 倍,气体通过纳米材料的扩散速度为通过其它材料的上千倍,此点应用于催化可使催化效率大大提高。
1984年在伯林召开了第三届国际超微粒子和离子簇会议,这是一次历史性的重要会议。
它使超细颗粒技术和物理的发展成为世界性的热点之一。
这次会议成功地唤起了全世界的科学家对超微颗粒研究与应用的高度重视,_使超微颗粒成为一个新的科学分支。
