高压开关柜在线监测与故障分析
10kv高压开关柜故障原因分析及防范研究
10kv高压开关柜故障原因分析及防范研究10kv高压开关柜作为电力系统中的重要装置，具有保障电网运行安全稳定的重要作用。
在长期的运行过程中，由于各种因素的影响，高压开关柜也会出现各种故障。
本文将对10kv高压开关柜故障的原因进行分析，并探讨防范措施，以期为相关工作人员提供参考。
一、引言高压开关柜是电力系统中的重要设备，主要用于控制、保护和监测电力系统的高压电气设备。
其工作环境相对恶劣，长期承受高电压、大电流的冲击，因此容易出现各种故障。
为了保障电网的安全运行，减少事故损失，有必要对高压开关柜的故障原因进行深入分析，并提出相应的防范研究。
1. 环境因素影响高压开关柜通常安装在室外，长期暴露在风吹日晒、雨雪侵蚀的环境下，容易导致设备表面腐蚀、绝缘老化，甚至电器内部受潮。
大气中的各种污染物也会对设备产生不利影响，加剧设备老化，影响设备的绝缘性能，从而导致设备故障。
2. 设备本身质量问题由于生产加工制造工艺不规范，设备材料、结构等方面存在缺陷，导致设备在运行中容易出现故障。
一些设备在生产过程中质量监管不严，导致存在一定概率的隐患，在长期运行后可能暴露出问题。
高压开关柜长期承受高电压、大电流的冲击，设备内部的接点、触头等易受到电火花冲击，从而导致设备烧蚀、接触不良等故障。
系统内部电缆接头、连接件等也容易出现故障，影响设备的正常运行。
4. 运行维护不当对于高压开关柜的运行维护不当，包括操作不当、保养不到位等问题，容易导致设备故障。
比如操作人员未按规程操作，导致设备受损；设备保养不到位，导致设备内部出现故障等。
5. 外部因素干扰外部因素包括人为因素和自然因素。
对于自然因素来说，比如动物进入设备内部、植被生长导致设备受损等；对于人为因素来说，比如恶意破坏、错误操作等。
针对高压开关柜长期在恶劣环境中运行的特点，可以加强设备的防腐蚀、耐候性能，并采取一定的防护措施。
定期对设备进行检查、清洁、绝缘测量等工作，及时发现并处理潜在问题，延长设备的使用寿命。

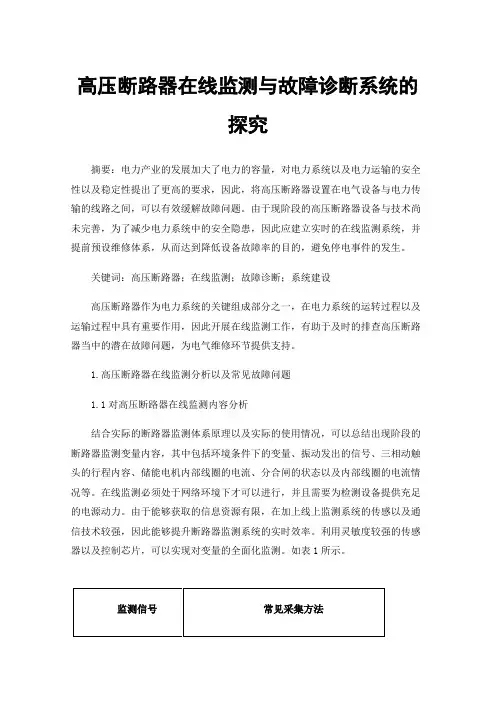

高压断路器在线监测与故障诊断系统的探究
高压断路器在线监测与故障诊断系统的探究摘要：电力产业的发展加大了电力的容量，对电力系统以及电力运输的安全性以及稳定性提出了更高的要求，因此，将高压断路器设置在电气设备与电力传输的线路之间，可以有效缓解故障问题。
由于现阶段的高压断路器设备与技术尚未完善，为了减少电力系统中的安全隐患，因此应建立实时的在线监测系统，并提前预设维修体系，从而达到降低设备故障率的目的，避免停电事件的发生。
关键词：高压断路器；在线监测；故障诊断；系统建设高压断路器作为电力系统的关键组成部分之一，在电力系统的运转过程以及运输过程中具有重要作用，因此开展在线监测工作，有助于及时的排查高压断路器当中的潜在故障问题，为电气维修环节提供支持。
1.高压断路器在线监测分析以及常见故障问题1.1对高压断路器在线监测内容分析结合实际的断路器监测体系原理以及实际的使用情况，可以总结出现阶段的断路器监测变量内容，其中包括环境条件下的变量、振动发出的信号、三相动触头的行程内容、储能电机内部线圈的电流、分合闸的状态以及内部线圈的电流情况等。
在线监测必须处于网络环境下才可以进行，并且需要为检测设备提供充足的电源动力。
由于能够获取的信息资源有限，在加上线上监测系统的传感以及通信技术较强，因此能够提升断路器监测系统的实时效率。
利用灵敏度较强的传感器以及控制芯片，可以实现对变量的全面化监测。
如表1所示。
表1 高压断路器常见监测信号及其采集方法1.2高压断路器当中的常见故障问题高压断路器在运行时产生的故障会对电网环境带来一定的安全隐患，结合电力科学研究院的探究历程，大致可将电网断路器的故障现象进行如下总结。
如表2所示。
表2 电网断路器故障现象和次数结合表2当中总结的故障原因，可将高压断路器的故障类型分为拒动、绝缘、载流、误动、外力以及开断与关合故障。
各故障问题的形成原因，如表3所示。
表3 高压断路器故障类型及产生原因2.高压短路器在线监测以及故障诊断系统的建立2.1设计系统的状态监测以及参数计算功能2.1.1状态监测功能对高压断路器的状态进行检测，有助于及时发现安全隐患问题。

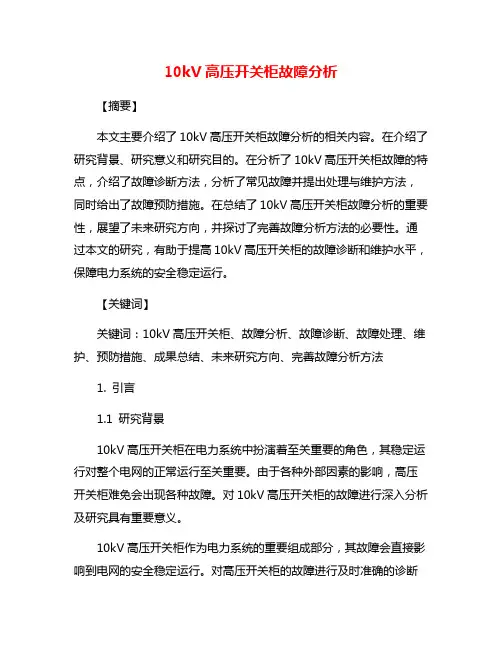

10kV高压开关柜故障分析
10kV高压开关柜故障分析【摘要】本文主要介绍了10kV高压开关柜故障分析的相关内容。
在介绍了研究背景、研究意义和研究目的。
在分析了10kV高压开关柜故障的特点，介绍了故障诊断方法，分析了常见故障并提出处理与维护方法，同时给出了故障预防措施。
在总结了10kV高压开关柜故障分析的重要性，展望了未来研究方向，并探讨了完善故障分析方法的必要性。
通过本文的研究，有助于提高10kV高压开关柜的故障诊断和维护水平，保障电力系统的安全稳定运行。
【关键词】关键词：10kV高压开关柜、故障分析、故障诊断、故障处理、维护、预防措施、成果总结、未来研究方向、完善故障分析方法1. 引言1.1 研究背景10kV高压开关柜在电力系统中扮演着至关重要的角色，其稳定运行对整个电网的正常运行至关重要。
由于各种外部因素的影响，高压开关柜难免会出现各种故障。
对10kV高压开关柜的故障进行深入分析及研究具有重要意义。
10kV高压开关柜作为电力系统的重要组成部分，其故障会直接影响到电网的安全稳定运行。
对高压开关柜的故障进行及时准确的诊断和处理具有重要意义。
通过对高压开关柜常见故障的深入研究，可以找到更有效的预防和处理方法，提高电力系统的可靠性和安全性。
本文旨在对10kV高压开关柜的故障进行全面分析和研究，探讨故障诊断方法、常见故障分析、故障处理与维护以及故障预防措施，为高压开关柜的安全稳定运行提供参考依据。
通过本文的研究，有望为今后类似领域的研究提供借鉴和参考。
1.2 研究意义高压开关柜作为电力系统中重要的设备之一，其正常运行对电网的稳定性和可靠性具有至关重要的意义。
由于运行环境复杂和设备运行时间长，高压开关柜存在各种故障的可能性。
对10kV高压开关柜故障进行深入分析具有重要的研究意义。
通过对高压开关柜故障进行分析可以帮助电力系统运维人员及时发现和解决潜在的故障隐患，保障电网的安全运行。
深入研究10kV高压开关柜故障的特点和原因，可以为制定更加科学、合理的维护与保养方案提供依据，提高设备的可靠性和使用寿命。
10kV高压开关柜故障分析
10kV高压开关柜故障分析10kV高压开关柜是电网中非常重要的设备，主要用于进行高压电力传输和配电，经常面临各种故障，导致电系统稳定性下降，甚至出现安全事故。
本文通过对10kV高压开关柜故障的分析，总结出了常见的故障原因和解决方法。
一、绝缘故障高压开关柜的绝缘问题是造成故障最主要的因素之一。
绝缘故障一般表现为闸刀突然跳闸和运行中的放电声音，导致设备无法正常工作。
解决方法：首先，要保证设备表面的绝缘清洁，定期检查绝缘状况并清除积尘。
其次，规范设备的操作规程，确保设备在正常工作范围内运行。
最后，如果出现绝缘故障，需要及时排查和处理，避免因迟延导致更大的问题。
二、机械故障高压开关柜的机械故障包括闸刀损坏、弹簧松动、接触不良等，导致开关柜无法正常操作或者性能下降。
解决方法：在平时操作中要注意仔细操作，避免造成误操作和人为损坏；同时，定期检查设备的运行状态，遇到机械故障要及时处理，更换维修必要的保养和修理。
遇到技术难题时也可以寻求专业的技术支持。
三、电气故障高压开关柜的电气故障常表现为过电压、欠电压、短路、接地和击穿，造成设备的电性能下降或烧毁。
解决方法：首先进行电气设备的基础维护，如定期更换零部件、保养维修设备等，以防止老化和损坏的零件对设备的损坏。
同时，要加强对设备的运行监控和维护管理，及时排查和处理发现的异常和故障。
在对设备进行操作时应仔细操作，防止原因不明的电气故障的发生。
四、环境故障高压开关柜的环境故障是指受到周围环境的影响，例如湿度、温度、灰尘等会对设备的使用造成影响。
例如，高温会导致部分器件老化，很容易损坏，严重的可能会导致设备失效。
解决方法：在设备安装之前，必须对周围环境进行评估，避免在恶劣的环境中安装设备。
设备运行中，要对环境参数进行监测，设定合适的温控系统和通风系统，保证设备长期运行在正常的环境下。
总结：在进行高压开关柜的使用时，要综合考虑设备的运行条件、使用频率和周围环境等因素。
在设备运行时，要遵守操作规程和技术要求，注意定期检查设备的运行状态，及时排查问题并处理，以确保设备的正常运行和保障电网的安全稳定。
高压开关柜的在线监测与故障诊断技术
编订：__________________单位：__________________时间：__________________高压开关柜的在线监测与故障诊断技术Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5144-24 高压开关柜的在线监测与故障诊断技术使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
高压开关柜是电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
同时，随着传感器技术、信号处理技术、计算机技术、人工智能技术的发展，使得对开关柜的运行状态进行在线监测，及时发现故障隐患并对累计性故障做出预测成为可能。
它对于保证开关柜的正常运行，减少维修次数，提高电力系统的运行可靠性和自动化程度具有重要意义。
高压开关柜分户内式和户外式两种，10kV及以下多采用户内式，根据一次线路方案的不同，可分为进出线开关柜、联络开关柜、母线分段柜等。
10kV进出线开关柜内多安装少油断路器或真空断路器，断路器所配的操动机构多弹簧操动机构或电磁操动机构，也有配手动操动机构或永磁操动机构的。
不同的开关柜在结构上有很大的差别，这将影响到传感器的安装和选择。
1.高压开关柜的故障表现及其原因调查统计表明，高压开关柜的故障主要有以下几类：（1）拒动、误动故障：这种故障是高压开关柜最主要的故障，其原因可分为两类：一类是因操动机构及传动系统的机械故障造成；另一类是因电气控制和辅助回路造成。

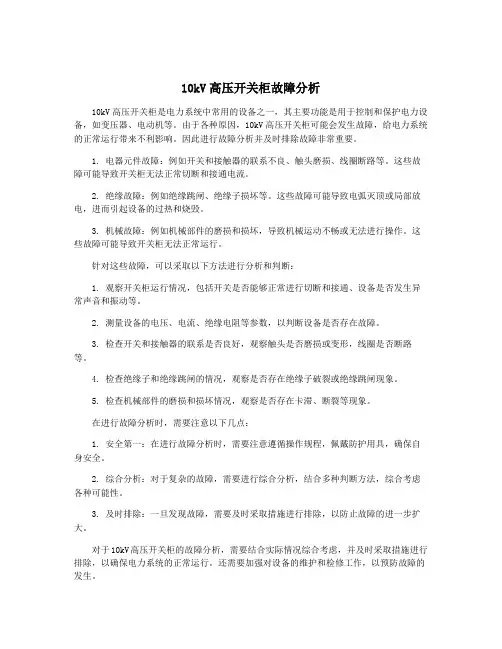

10kV高压开关柜故障分析
10kV高压开关柜故障分析10kV高压开关柜是电力系统中常用的设备之一，其主要功能是用于控制和保护电力设备，如变压器、电动机等。
由于各种原因，10kV高压开关柜可能会发生故障，给电力系统的正常运行带来不利影响。
因此进行故障分析并及时排除故障非常重要。
1. 电器元件故障：例如开关和接触器的联系不良、触头磨损、线圈断路等。
这些故障可能导致开关柜无法正常切断和接通电流。
2. 绝缘故障：例如绝缘跳闸、绝缘子损坏等。
这些故障可能导致电弧灭顶或局部放电，进而引起设备的过热和烧毁。
3. 机械故障：例如机械部件的磨损和损坏，导致机械运动不畅或无法进行操作。
这些故障可能导致开关柜无法正常运行。
针对这些故障，可以采取以下方法进行分析和判断：1. 观察开关柜运行情况，包括开关是否能够正常进行切断和接通、设备是否发生异常声音和振动等。
2. 测量设备的电压、电流、绝缘电阻等参数，以判断设备是否存在故障。
3. 检查开关和接触器的联系是否良好，观察触头是否磨损或变形，线圈是否断路等。
4. 检查绝缘子和绝缘跳闸的情况，观察是否存在绝缘子破裂或绝缘跳闸现象。
5. 检查机械部件的磨损和损坏情况，观察是否存在卡滞、断裂等现象。
在进行故障分析时，需要注意以下几点：1. 安全第一：在进行故障分析时，需要注意遵循操作规程，佩戴防护用具，确保自身安全。
2. 综合分析：对于复杂的故障，需要进行综合分析，结合多种判断方法，综合考虑各种可能性。
3. 及时排除：一旦发现故障，需要及时采取措施进行排除，以防止故障的进一步扩大。
对于10kV高压开关柜的故障分析，需要结合实际情况综合考虑，并及时采取措施进行排除，以确保电力系统的正常运行。
还需要加强对设备的维护和检修工作，以预防故障的发生。
10KV高压开关柜故障原因分析及措施
10KV高压开关柜故障原因分析及措施10KV高压开关柜作为电力系统的重要组成部分，发挥着重要的作用。
然而，由于各种原因，高压开关柜在使用过程中可能会出现故障，直接影响电力系统的正常运行。
本文分析了10KV高压开关柜故障的原因，并提出了相应的措施。
一、过电流过电流是引起高压开关柜故障的主要原因之一。
过电流通常由以下几个方面引起：1.负载过载高压开关柜作为电力系统的关键部件，其负载也占据了电力系统中运行的主要部分。
当负载过载时，会导致高压开关柜过电流，如果没有采取相应的措施，就会导致设备的损坏。
2.电路短路电路短路也是引起高压开关柜故障的常见原因。
在电力系统中，线路短路可能是由于线路的环境因素或设备老化引起的。
线路短路会导致电流瞬间增加，从而导致高压开关柜过载。
针对过电流引起的高压开关柜故障，我们需要采取以下措施：1.检查负载是否正常在高压开关柜投入使用之后，需要及时检查所接负载是否正常，以避免过载引起的故障。
2.及时维护电力系统对电力系统定期维护和检查可以有效预防和消除因电路短路等因素导致的过电流，并保证设备的正常运行。
二、过热10KV高压开关柜在使用时容易出现过热现象，导致设备损坏和耗能增加。
引起过热的原因有以下几个方面：1.设备内部散热不良高压开关柜内的设备会产生大量热量，如果设备散热不良，就会导致设备过热。
这种情况下，需要增加散热设施或提高散热效率。
2.环境温度过高环境温度过高也是引起高压开关柜过热的原因之一。
此时，在使用高压开关柜时应尽量避免将设备放置在高温环境中。
1.定期维护设备定期检查高压开关柜内的设备的散热状态，清理灰尘和污垢，保证其散热良好。
2.改善环境条件最好将高压开关柜放置在通风良好，温度适宜的环境中，以避免过热。
三、接触不良1.氧化开关接头长期使用可能会因为氧化而导致问题，这个情况如果不及时处理，就会导致接触不良，尽管有电流通过，但是电压下降。
2.松动运作过程中，高压开关柜的内部会产生振动和冲击，会导致接头的松动，导致通电故障。
高压低压配电柜的运行状态监测与分析方法
高压低压配电柜的运行状态监测与分析方法随着电力系统的发展和进步，高压低压配电柜在工业、商业和居民用电中起着重要的作用。
为了确保其正常运行和提前发现潜在的问题，对高压低压配电柜进行运行状态的监测和分析至关重要。
本文将介绍几种常用的运行状态监测与分析方法。
1. 检查电气元件高压低压配电柜中的电气元件是其正常运行的关键。
因此，定期检查电气元件的运行状态是一种重要的监测方法。
这包括检查电气元件的外观是否有损坏或腐蚀，观察温度是否过高，检查接线是否牢固。
若发现问题，应及时进行修复或更换。
2. 使用红外热像仪红外热像仪是一种广泛应用于电力系统监测的无损检测工具。
它可以通过测量设备表面辐射的红外能量来检测设备的热量分布情况。
通过对高压低压配电柜进行红外扫描，可以快速准确地发现潜在的故障点，如过载、接触不良等。
及早采取措施可以避免故障的扩大。
3. 安装环境监测传感器高压低压配电柜的环境条件是影响其运行状态的重要因素。
安装温度、湿度和气体浓度传感器可以实时监测配电柜的环境变化。
通过监测环境因素，可以提前发现潜在的问题，并采取相应的措施进行修复，以保护配电柜及其周边设备。
4. 使用振动传感器振动传感器可以监测高压低压配电柜在运行过程中产生的振动。
通过分析振动信号，可以检测到设备的机械运行状态，如电机的转速、轴承的磨损程度等。
及早识别这些问题，可以避免因机械故障引发的意外停机。
5. 运行数据记录与分析对高压低压配电柜的运行数据进行记录和分析，是了解其运行状态的重要手段。
可以通过记录电流、电压、功率因数等参数来监测设备的运行情况。
通过对这些数据进行分析，可以判断设备是否存在过载、短路等问题，并制定相应的措施进行处理。
总结：高压低压配电柜的运行状态监测与分析方法多种多样，我们可以结合实际情况选择适合的方法。
通过定期检查电气元件、使用红外热像仪、安装环境监测传感器、使用振动传感器以及运行数据的记录与分析，可以保证高压低压配电柜的正常运行，及时发现问题并进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜在线监测与故障分析
【摘要】介绍了高压开关拒的故障类型及特点，分析了开关柜
的特性及其与故障的关系，并指出了开关柜状态检修进行在线监测
的对象及开关拒在线监测的方法。
【关键词】 高压开关柜 在线监测 故障分析
0引言
高压开关柜是按一定的线路方案将有关一、二次设备组装而成
的一种高压成套配电装置。在发电厂和变配电所中用于控制和保护
发电机、变压器、和高压线路，也可用于启动和保护大型高压交流
电动机。柜中安装有高压开关电器(断路器、隔离开关、接地刀闸)、
保护电器、监测仪表、支持绝缘子和母线等。其中高压断路器为主
体，所用的断路器有少油断路器、真空断路器和sf6断路器等。目
前国内应用的高压开关柜大量为10kv电压级，35kv者较少，63kv
的小车柜刚起步。
开关柜发生故障，直接的危害是被电器设备所保护的线路、设
备受损，电量损失;间接的危害则是造成用户大面积停电。为确保
供电的可靠性，电力部门采取定期试验和检修的办法来保证开关柜
正常运行。定期检修增加了电力设备的运行费用和停电时间，甚至
于增加了设备的故障率，并且在检修的间隔还是有故障发生。因此，
迫切需要对开关柜实行状态检修，对设备运行状况进行实时和定时
的在线监测，根据设备的运行状态和绝缘的劣化程度，确定检修时
间和措施，减少停电时间和事故的发生，提高电力系统运行的安全
可靠性及自动化程度。
1高压开关柜的故障类型及特点
要进行状态检修对设备实行在线检测，必须对故障的类型特点
进行分析从而确定检测的项目。由于高压开关柜是多个电气设备的
组合，其内部涉及电、磁、温度等多种物理现象，故障的表现形式
和产生机理千差万别，因此要对开关柜进行在线监测并做出较准确
的故障判断乃至故障预测，必须了解开关柜的工作特性和故障特
点。
1.1元件的多样性
元件的多样性导致了故障形式的多样性，开关柜内存在多个电
气元件，不同的元件有不同的故障表现。例如，对于母线，其故障
表现为连接处的接触电阻过大从而引起异常升温;对于绝缘拉杆，
其故障表现为绝缘性能下降。故障形式的多样性给传感器的选择带
来了困难，所选传感器的类型、性能、数量和安装部位将直接关系
到诊断的可信度。
1.2状态的多样性
在不同的应用场合，开关柜的工作状态有很大差别。例如对于
其中的断路器而言，有些断路器需要频繁接通与分断，而有些断路
器则在投运后，几乎不动作，有些在寿命期限内要多次开断短路电
流，而有的则一次都不用开断。这种工作状态上的差异性给断路器
的在线监测和故障诊断带来了困难。例如通过断路器动触头的行程
曲线，可以获知断路器操动机构的运行情况，但如果断路器投运后，
长期不执行分断关合动作，则无法获取行程曲线。
1.3故障的随机性和模糊性
电气设备的故障不仅取决于设备的当前状态，还跟它的历史状
态有关系;同一种故障可能是由不相关的多种原因造成的，而同一
种原因又可能造成不同的故障。对于同样的状态参数，故障可能发
生也可能不发生，故障的严重程度也会有差别。所有这些都表明，
开关柜的状态变量与故障特征变量之间存在复杂的时变非线性映
射关系，这种映射关系也反映了故障发生的随机性和模糊性。
通过对近10年来全国高压开关设备运行情况的调查和数据统
计，将高压开关柜的主要故障分为以下几类:
(1)拒动、误动故障。
(2)开断与关合故障。
(3)绝缘故障。
(4)载流故障。
(5)外力及其他故障。
2高压开关柜的监测项目
根据上述分析开关柜状态检修，应根据开关柜的主要故障并结
合当前的技术水平和产品成本等因素综合考虑监测项目。当前普遍
认为应监测以下几项:
(1)温度监测:开关柜内母线室、电缆室、手车室和隔离触头都
是应重点监测的部位。
(2)绝缘监测:主要有母线绝缘、套管绝缘、支柱绝缘、电缆绝
缘和互感器绝缘等。
(3)控制回路:监测内容有控制回路及电源、分合闸线圈电压电
流等。
(4)断路器机械特性:包括监测动触头总行程，动触头超行程，
动触头弹跳等;分合闸速度，合闸弹簧压缩工况。动作过程中的机
械振动，缓冲器性能，运动过程中有无碰撞、零件脱落等。
(5)断路器电气性能:开断电流加权值、灭弧室真空度和主触头
电阻等。
3高压开关柜的监测方法
针对高压开关柜的不同故障类型，相应有不同的故障监测方法。
(1)温度在线监测包括母线连接处的温度及断路器触头温度在
线监测。用于母线连接处温升测量的常用传感器有石英传感器、光
微薄硅温度传感器和吸收型光纤温度传感器，它们分别以石英晶
体、硅片及玻璃构成的fabryperot槽和gaas晶体作为感温元件，
以光纤作为传输介质，这就有效地解决了电磁干扰问题。由于高压
开关触头处于高电压、高温度、强磁场以及极强的电磁干扰环境中，
要实现对触头的测温，必须解决电子测量装置在上述恶劣环境条件
下的适应性。目前测温工作方式基本上采用被动式测温或主动式测
温两种形式。被动式测温采用接收被测量点幅射出的远红外波，通
过判断远红外波长来确定测量点温度;而主动式测温则是通过埋设
在测量点的温度传感器直接测量温度。一种采用红外光电隔离及高
压供电方式测量触头温度的方法，通过选择适当的抗干扰措施及元
器件能使监测仪既有较好的技术性能，成本又能保持在较低的水平
上。
(2)电气性能在线监测包括断路器开断电流加权值、灭弧室真空
度等的监测。利用不同开断电流下的等效磨损曲线，累计每次电流
开断所对应的相对电磨损，每台断路器的允许电磨损总量由其额定
短路开断电流及允许开断满容量次数来标定，采用触头累积磨损量
作为判断其电寿命的依据。真空度的在线监测方法有很多，目前，
国内外真空灭弧室真空度的在线检测方法主要有:光电变换法、耦
合电容法、三相桥法与电弧电压祛、电阻应变片法、微型冷阴极磁
控计法、吸气剂膜法。一种通过测量屏蔽罩的直流电位，即屏蔽罩
上积聚的静电荷数量来在线检测真空度的新方法。该方法使用了旋
转式电场探头，在电场探头离开屏蔽罩125mm时，仍具有较高的测
量灵敏度。
(3)机械特性在线检测，其监测的内容有:合、分闸线圈回路，
合、分闸线圈电流、电压，断路器动触头行程，断路器触头速度，
合闸弹簧状态，断路器动作过程中的机械振动，断路器操作次数统
计等。目前，断路器机械状态监测主要有行程和速度的监测，操作
过程中振动信号的监测等。断路器操作时的机械振动信号监测是根
据每个振动信号出现时间的变化、峰值的变化，结合分、合闸线圈
电流波形来判断断路器的机械状态。机械性能稳定的断路器，其分、
合闸振动波形的各峰值大小和各峰值间的时间差是相对稳定的。振
动信号是否发生变化的判别依据是对新断路器或大修后的断路器
进行多次分、合闸试验测试，记录稳定的振动波形，作为该断路器
的特征波形“指纹”，将以后测到的振动波形，与“指纹”比较，
以判别断路器机械特性是否正常。行程一时间特性监测是指通过光
电传感器，将连续变化的位移量变成一系列电脉冲信号。记录该脉
冲的个数，就可以实现动触头全行程参数的测量;同时，记录每一
个电脉冲产生的时刻值，就可计算出动触头运动过程中的最大和平
均速度。因此测得断路器主轴连动杆的分合闸特性，即可反映动触
头的特性。监测储能电机负荷电流和启动次数可反映负载(液压操
作机构)的工况，也可判断电机是否正常，同时反映液压操作机构
密封状况。
(4)绝缘性能在线监测。高压开关设备内部绝缘部分的缺陷或劣
化、导电连接部分的接触不良都使安全运行受到威胁。在绝缘上述
情况下，在事故潜伏期都可能产生放电现象，故可以通过对放电的
监测得到相关的信息。通常采用的监测方法有交流泄露电流在线监
测和介质损耗角正切在线监测方法，而使用射频法对开关柜内的绝
缘和接触不良的在线监测技术尚在探索中。
4结束语
由于高压开关柜是多个电气设备的组合，其内部涉及电、磁、
温度等多种物理现象，故障的表现形式和产生机理千差万别，因此，
应该采用多种方法结合来进行故障诊断。
(1)高压开关柜常见的故障有拒动/误动故障、开断与关合故障、
绝缘故障、载流故障等等，在线监测应针对这些故障确定监测项目。
(2)根据监测项目选择合适的传感器，是故障诊断准确与否的关
键。
(3)开关柜自身结构的多样性、工作状态的多样性及故障的随机
性和模糊性决定了在线监测和故障诊断的难度。
(4)通过在线监测实施状态检修功能实现的可能性在很大程度
上取决于信号处理方法的先进性和诊断方法的可靠性，如果能够成
功地将目前已有的一些方法跟开关柜的特殊情况结合起来，有助于
高压开关柜的在线监测逐步走向应用。
参考文献
【1】袁大陆.全国电力系统高压开关设备十年运行状况述评[j].
高压开关行业通讯，1999(5)
【2】黄琦珑，关永刚.徐国政，等.高压开关柜智能化状态监测
装置的研制[j].电工技术杂志，2000(7)
【3】徐东茂，许一声.高压开关柜触头温度在线监测的研究[j]
高压电器，2001(1)
