信号的采集与处理
信号处理流程顺序
信号处理流程顺序信号处理是指对信号进行采集、处理、分析和识别的过程。
信号处理流程顺序包括信号采集、信号预处理、特征提取、分类识别和结果输出等步骤。
一、信号采集信号采集是指将待处理的信号从外部环境中获取到计算机系统中。
信号采集的方式有很多种，如模拟信号采集、数字信号采集、传感器采集等。
在信号采集过程中，需要注意信号的采样率、采样精度和采样时间等参数的设置，以保证采集到的信号质量和准确性。
二、信号预处理信号预处理是指对采集到的信号进行滤波、降噪、去除干扰等处理，以提高信号的质量和准确性。
信号预处理的方法有很多种，如数字滤波、小波变换、自适应滤波等。
在信号预处理过程中，需要根据信号的特点和处理目的选择合适的方法和参数。
三、特征提取特征提取是指从预处理后的信号中提取出具有代表性的特征，以便进行分类和识别。
特征提取的方法有很多种，如时域特征、频域特征、小波特征等。
在特征提取过程中，需要根据信号的特点和处理目的选择合适的方法和参数。
四、分类识别分类识别是指将提取出的特征进行分类和识别，以实现对信号的自动识别和分类。
分类识别的方法有很多种，如支持向量机、神经网络、决策树等。
在分类识别过程中，需要根据信号的特点和处理目的选择合适的方法和参数。
五、结果输出结果输出是指将分类识别的结果输出到计算机系统中，以便进行后续的处理和分析。
结果输出的方式有很多种，如图像显示、声音播放、数据存储等。
在结果输出过程中，需要根据处理目的和用户需求选择合适的方式和格式。
信号处理流程顺序包括信号采集、信号预处理、特征提取、分类识别和结果输出等步骤。
在每个步骤中，需要根据信号的特点和处理目的选择合适的方法和参数，以保证信号处理的质量和准确性。
简述数字信号处理的流程
简述数字信号处理的流程数字信号处理啊，那可真是个有趣的事儿呢。
一、信号采集。
这就像是去收集宝贝一样。
我们得先有个信号源，这个信号源就像是宝藏的源头。
比如说，声音信号可以从麦克风来，图像信号可以从摄像头来。
然后呢，把这个信号转化成数字形式，这就好比把宝藏从原来的样子变成了我们能数得清、看得懂的小金币。
这个转化的过程是通过一种叫模数转换器（ADC）的东西完成的。
这个ADC可厉害了，它能把连续的模拟信号按照一定的规则变成离散的数字信号，就像把一整块金子切成了好多小块。
二、预处理。
采集到数字信号后呀，这信号可能有点粗糙，就像刚挖出来的宝石上面还有泥呢。
我们要对它进行预处理。
比如说去除噪声，噪声就像那些宝石上的泥，会影响我们对真正宝贝的观察。
可能是环境里一些杂七杂八的声音或者光线干扰造成的噪声。
我们可以用滤波的方法来去掉这些噪声，就像用水把宝石上的泥冲洗掉。
还有可能信号的幅度太大或者太小了，这时候就得调整它的幅度，就像把宝石放在合适的灯光下，让它的光彩能正好被我们看到。
三、数字信号分析。
这一步就像是仔细研究宝石的质地和纹路一样。
我们要分析这个数字信号的各种特性。
比如说它的频率特性，就像宝石的纹路一样独特。
我们可以用快速傅里叶变换（FFT）来把信号从时域转换到频域，这样就能更清楚地看到信号里不同频率成分的分布了。
就像在不同的光线下看宝石，能发现它不同的美。
除了频率特性，我们还可能分析信号的相位特性呀，相关性之类的。
这都是为了更好地了解这个信号到底是个啥样的宝贝。
四、信号处理操作。
分析完了就得动手处理啦。
这就像对宝石进行雕琢一样。
我们可以对信号进行各种各样的操作。
比如说信号增强，如果信号有点弱，就像宝石的颜色不够鲜艳，我们可以通过一些算法让它变得更明显。
还有信号压缩，如果信号数据量太大了，就像宝石太大不好携带，我们可以把它压缩一下，在不损失太多重要信息的前提下，让它变得更便于存储和传输。
五、后处理。
处理完信号后呀，还不能就这么结束了。
电力系统中的信号采集与处理技术研究
电力系统中的信号采集与处理技术研究在现代社会中，电力系统扮演着至关重要的角色。
它为我们的日常生活提供了稳定可靠的电力供应，支持各种行业的运作。
然而，为了确保电力系统的安全和高效运行，信号采集与处理技术的研究变得至关重要。
本文将探讨电力系统中的信号采集与处理技术，并重点介绍其在电力系统保护与监控中的应用。
1. 信号采集技术信号采集是电力系统中的关键环节，它通过传感器将电力系统中的物理量转化为电信号。
常见的信号采集技术包括模拟信号采样和数字信号采样。
模拟信号采样是将连续的模拟信号转化为离散的模拟信号。
传统的采样方法包括脉冲挡位和脉冲宽度调制。
然而，这些方法存在精度和稳定性的问题。
近年来，随着模拟-数字转换器（ADC）技术的发展，基于直接数字化的采样方法逐渐成为主流。
直接数字化采样技术通过将连续的模拟信号直接转换为数字信号，提高了采样的速度和精度。
2. 信号处理技术信号处理是将采集到的信号进行处理和分析的过程。
它可以帮助我们提取有效信息，分析系统状况并做出相应控制决策。
常用的信号处理技术包括滤波、频谱分析和特征提取。
滤波技术是信号处理的基础。
它可以去除信号中的噪声和干扰，并增强信号的质量。
常见的滤波技术包括低通滤波、高通滤波和带通滤波等。
滤波技术在信号采集中具有重要作用，可以有效提高信号的清晰度和准确性。
频谱分析是对信号的频域性质进行分析的技术。
它可以帮助我们了解信号的频率成分和频域特性，并进一步分析信号的动态。
常用的频谱分析方法包括傅里叶变换和小波变换等。
这些方法可以将信号从时域转换到频域，并提取出其中的频率信息。
特征提取是从信号中提取出具有代表性的特征，用于系统状态判断和故障检测的过程。
常见的特征包括振荡频率、幅度和相位等。
特征提取可以通过各种数学和统计方法实现，如小波包分析和相关分析等。
通过特征提取，我们可以更准确地判断电力系统的运行状态，并做出相应的调控决策。
3. 应用案例分析信号采集与处理技术在电力系统保护与监控中具有广泛的应用。
音频信号的采集与处理技术综述
音频信号的采集与处理技术综述音频信号的采集与处理技术在现代通信、音乐、语音识别和声音处理等领域有着广泛的应用。
本文将对音频信号的采集与处理技术进行综述，为读者介绍相关的原理、方法和应用。
一、音频信号的采集技术音频信号的采集是指将声音转化为数字形式，以便后续的处理和存储。
主要的音频信号采集技术包括模拟声音录制、数字声音录制和实时音频采集。
模拟声音录制是早期常用的技术，通过麦克风将声音转化为电信号，再经过放大、滤波等处理，最终得到模拟音频信号。
然而，由于模拟信号具有易受干扰、难以传输和存储等缺点，逐渐被数字声音录制技术所取代。
数字声音录制技术利用模数转换器（ADC）将模拟音频信号转化为数字形式，再进行压缩和编码，最终得到数字音频文件。
这种技术具有抗干扰性强、易于传输和存储的优点，广泛应用于音乐录制、广播电视和多媒体等领域。
实时音频采集技术是指能够实时地获取声音信号，并进行处理和分析。
这种技术常用于声音识别、语音合成和实时通信等场景，要求采样率高、延迟低，并能够处理多通道信号。
二、音频信号的处理技术音频信号的处理技术包括音频编码、音频增强和音频分析等方面。
这些技术能够对音频信号进行压缩、去噪、降噪和特征提取等操作，提高音频的质量和准确性。
音频编码技术是指将音频信号转化为数字数据的过程，常用的编码方法有PCM编码、MP3编码和AAC编码等。
PCM编码是一种无损编码方法，能够保持原始音频信号的完整性；而MP3和AAC编码则是有损压缩方法，能够在降低数据量的同时保持较高的音质。
音频增强技术用于提高音频信号的清晰度和可听性。
常见的音频增强方法包括降噪、回声消除和均衡器等。
降噪技术通过滤波和频域分析等方法，减少环境噪声对音频信号的影响；回声消除技术通过模型估计和滤波等方法，抑制声音的反射和回声；均衡器技术则用于调整音频信号的频率和音量，使其在不同场景下具有更好的效果。
音频分析技术用于提取音频信号的特征和信息。
常用的音频分析方法包括频谱分析、时域分析和时频分析等。
生物医学信号处理
生物医学信号处理一、介绍随着科技的不断发展，生物医学信号处理近年来备受关注。
生物医学信号处理是指对生物医学信号进行采集、处理、分析和可视化呈现的技术，旨在提高医学诊断水平，辅助临床诊断和治疗。
本文将介绍生物医学信号处理的几种常见方法。
二、生物医学信号的采集与预处理1.生物医学信号的采集生物医学信号的采集有很多方法，如电极采集、超声波采集、磁共振成像、计算机断层扫描等。
电极采集是指通过接触皮肤或粘贴电极来测量生物电信号。
超声波采集是通过超声波进行成像检测器的回声强度来获取图像。
磁共振成像则是通过磁场和无线电波的相互作用来生成患者内部的图像，而计算机断层扫描可以通过获取多个角度的X射线图像进行三维可视化。
2.生物医学信号的预处理采集到的生物医学信号存在很多噪音，如器材噪音、运动伪影噪音等。
因此，预处理是信号处理前的一个重要步骤。
常用的预处理方法包括滤波、降噪和去伪影等。
滤波可以去除信号中的高频或低频噪音，从而对信号进行清洗。
降噪则是通过去除信号中的一些不必要的噪音，提高信号的清晰度和可读性。
去伪影是指对信号进行相位校正，去除运动伪影等影响。
三、信号分类生物医学信号可分为多种类型，如生物电信号、生物磁信号、超声信号、光学信号、心电图等。
每种信号都有其特定的处理方法，因此对生物医学信号进行分类十分重要。
1.生物电信号生物电信号是由生物体内的电生理活动所产生的信号。
例如电脑图(ECG)、脑电图(EEG)、肌电图(EMG)等都属于生物电信号。
对生物电信号的处理一般包括信号滤波、归一化和频域分析等。
2.生物磁信号生物磁信号是由人体内的生物产生的磁场所产生的信号。
例如脑磁图(MEG)和磁共振成像(MRI)就属于生物磁信号。
对生物磁信号的处理一般包括信号滤波、磁场校正和图像重建等。
3.超声信号超声信号是一种通过对人体组织进行超声波辐射进行成像的技术。
超声信号在检测妊娠、乳腺癌和肿瘤方面都有广泛应用。
对超声信号的处理一般包括信号滤波、噪声去除以及图像重建等。

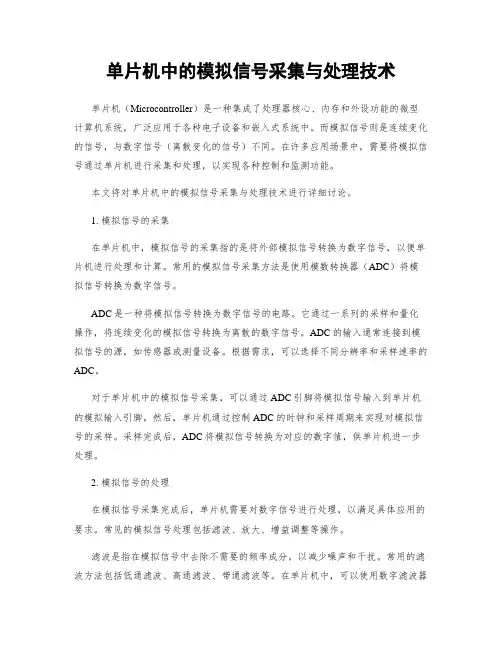

单片机中的模拟信号采集与处理技术
单片机中的模拟信号采集与处理技术单片机（Microcontroller）是一种集成了处理器核心、内存和外设功能的微型计算机系统，广泛应用于各种电子设备和嵌入式系统中。
而模拟信号则是连续变化的信号，与数字信号（离散变化的信号）不同。
在许多应用场景中，需要将模拟信号通过单片机进行采集和处理，以实现各种控制和监测功能。
本文将对单片机中的模拟信号采集与处理技术进行详细讨论。
1. 模拟信号的采集在单片机中，模拟信号的采集指的是将外部模拟信号转换为数字信号，以便单片机进行处理和计算。
常用的模拟信号采集方法是使用模数转换器（ADC）将模拟信号转换为数字信号。
ADC是一种将模拟信号转换为数字信号的电路。
它通过一系列的采样和量化操作，将连续变化的模拟信号转换为离散的数字信号。
ADC的输入通常连接到模拟信号的源，如传感器或测量设备。
根据需求，可以选择不同分辨率和采样速率的ADC。
对于单片机中的模拟信号采集，可以通过ADC引脚将模拟信号输入到单片机的模拟输入引脚。
然后，单片机通过控制ADC的时钟和采样周期来实现对模拟信号的采样。
采样完成后，ADC将模拟信号转换为对应的数字值，供单片机进一步处理。
2. 模拟信号的处理在模拟信号采集完成后，单片机需要对数字信号进行处理，以满足具体应用的要求。
常见的模拟信号处理包括滤波、放大、增益调整等操作。
滤波是指在模拟信号中去除不需要的频率成分，以减少噪声和干扰。
常用的滤波方法包括低通滤波、高通滤波、带通滤波等。
在单片机中，可以使用数字滤波器来实现滤波操作。
数字滤波器基于数字信号处理技术，对数字信号进行运算和滤波，从而实现模拟信号的滤波效果。
放大是指通过增加信号的幅度，使信号能够更好地适应后续电路的要求。
在单片机中，可以使用运算放大器（Op-Amp）来实现信号的放大操作。
通过合适的电路连接和运算放大器的参数调整，可以使模拟信号得到适当的幅度增益。
增益调整是指根据实际需求，对信号进行放大或减小的操作。
通信电子行业中的信号采集与处理技术
通信电子行业中的信号采集与处理技术在当今数字化时代，信号采集与处理技术已经成为了通信电子行业当中最为重要的一部分。
这种技术用于收集电子信号、将其转换成易于处理和储存的数字信号，并且在整个系统中传输和处理这些数字信号。
信号采集与处理技术在应用领域非常广泛，比如无线通信、智能交通、机器人、医疗设备、航空航天等等。
本篇文章将对信号采集与处理技术的定义、应用和未来趋势三个方面进行论述。
一、信号采集与处理技术的定义信号采集与处理技术是指通过对源信号的采集系统进行数字化处理，将其转换成数据并将其储存到计算机中。
信号采集技术涉及到的传感器类型有很多，比如加速度传感器、温度传感器、压力传感器、振动传感器等等。
而信号处理技术则包括了滤波、降噪、处理复杂信号等多个方面。
信号采集和处理的目的是提高处理器的运行效率、提高数据准确性，并且减少采集系统的复杂度。
二、信号采集与处理技术的应用1. 无线通信无线通信是信号采集与处理技术最为重要的应用领域之一。
在无线通信过程当中，不同频段的信号需要经过频率滤波、解调器和调制器的处理，才能够转换成语音、数据和视频信息。
在物联网应用中，采集传感器信号并实现可远程访问已经成为了一个十分重要的应用程序。
2. 智能交通智能交通就是采用智能化的技术来提高交通安全、提高交通效率和保护环境。
信号采集与处理技术被大量应用在智能化平台上，可以实现交通状况的监控、视频数据传输和车辆追踪等功用。
例如，在现代城市的红绿灯信号控制系统中，信号采集与处理技术可以帮助监控交通流量、进行数据处理、提供道路布局与绿灯时间的优化方案。
3. 机器人机器人技术中的信号采集和处理起到了至关重要的作用。
机器人的感知能力是根据传感器捕获的环境信息而来的。
信号采集和处理技术可以处理机器人感知点的数据，包括位置、姿态和位姿等信息，从而可以实现类人的智能行为。
4. 医疗设备信号采集和处理技术也可以被大量应用在医疗设备领域，如心电图、血压测量器以及超声检测器等。
电子电路中的信号采集与处理技术
电子电路中的信号采集与处理技术在现代电子设备中，信号采集与处理技术是十分重要的一环。
无论是通信设备、医疗仪器还是工业自动化系统，都离不开对信号的采集和处理。
本文将介绍一些常见的信号采集与处理技术，包括模数转换、滤波、放大、调理等。
一、模数转换模数转换是将模拟信号转换成数字信号的过程。
它的主要作用是将连续变化的模拟信号转换为离散的数字形式，从而便于数字系统的处理和传输。
常见的模数转换方法有脉冲编码调制（PCM）、脉冲密度调制（PDM）和脉冲幅度调制（PAM）等。
其中，PCM是最常用的模数转换方法之一，它将模拟信号按照一定的采样频率进行采样，并将每个采样值转换成对应的二进制码。
二、滤波滤波是对信号进行频域或时域的处理，以去除掉不需要的频率分量或噪声，使信号更加清晰和稳定。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
低通滤波器可以通过筛选大于某个频率的信号分量，只保留小于该频率的分量，对于去除高频噪声十分有效。
高通滤波器则相反，可以去除低频分量。
带通滤波器和带阻滤波器则是同时具有低通和高通效果的滤波器。
三、放大放大是对信号幅度进行增强的过程。
在信号采集和处理中，常常需要对微弱的信号进行放大，以提高信号的可靠性和可读性。
常见的放大电路有运放（Operational Amplifier）放大器、差分放大器等。
运放是一种常用的放大器电路，具有高增益、低失真、宽带宽等优点，在信号采集和处理中应用广泛。
四、调理调理是对信号进行修正和调整的过程。
在信号采集和处理中，常常需要根据具体的需求对信号进行修正，以适应后续电路的工作要求。
例如，对于传感器输出的信号，可能需要进行增益调节、偏置调整、温度补偿等。
这些调理操作可以通过电阻、电容、电位器等被动元件，也可以通过运放、数字信号处理器等主动元件实现。
总结信号采集与处理技术在电子电路中起着至关重要的作用。
模数转换将模拟信号转换为数字信号，滤波器可以去除噪声和不需要的频率分量，放大器可以增强信号幅度，调理操作可以对信号进行修正和调整。
