测控电路期末考试试题一
测控电路期末考试试题一
（广石化）
一、选择题（每小题2分，共20分）
1．右图所示电路为自举组合电路，其输入电流i 为 A. 近似0 B. u i /10kΩ C. u i /20kΩ
D. u i /30kΩ （ ）
2．右图所示电路的输出电压为 A. )1/(δδ+=i o u u B. )1/(δδ+-=i o u u
C. )1/(δδ-=i o u u
D. )1/(δδ--=i o u u （ ）
3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为 A. 调幅信号 B. 调相信号 C. 调频信号
D. 调宽信号 （ ）
4．公式2
022
02)
()(ωαωω+++=S S S K S H P 为 A. 二阶有源低通滤波器的传递函数 B. 二阶有源高通滤波器的传递函数 C. 二阶有源带通滤波器的传递函数
C. 二阶有源带阻滤波器的传递函数 （ ）
u i
T
5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现 A. 负峰值运算 B. 正峰值运算 C. 峰峰值运算
D. 绝对值运算 （ ） 6．一个10bit 逐次逼近A/D
转换器，其满量程电压为10V, 若模拟输入电压V 1 i u ,其数字输出量的数值为 A. 0001100101 B. 0001100110 C. 0001000110
D. 0001010101 ( )
7．在相位跟踪细分电路中，相位基准
A. 既是反馈环节，又是细分机构，分频数等于细分数
B. 是反馈环节，但不是细分机构
C. 是细分机构，且分频数等于细分数，但不是反馈环节
D. 既是反馈环节，又是细分机构，细分数是分频数的2倍 ( )
8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的 A. 每一相上桥臂晶体管与下桥臂晶体管
各导通1200
B. 上、下桥臂晶体管导通状态互相间隔600
C. 各相之间相位差为1200
D. 换流只能在上下桥臂间进行 （ ）
9．在PWM 功率转换电路中，有制动工作状态和不可逆的意思是
A. 电路不能提供电动机电枢的反相电流和反相电压
B. 电路能提供电动机电枢的反相电流但不能提供反相电压
C. 电路不能提供电动机电枢的反相电流但能提供反向电压
D. 电路既能提供电动机电枢的反相电流又能提供反相电压 ( )
10．晶闸管的关断条件是 A. 阳极接低电平，阴极接高电平
B. 阳极与阴极之间的电流小于其维持电流
C. 阳极接低电平，阴极也接低电平
D. 与阳极和阴极电压无关，仅需门极电压接低电平 ( )
二、简答题（30分）
1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
2．什么是双边带调幅？请写出其数学表达式，并画出其波形。
3．如图所示电路为无限增益多路反馈型二阶滤波电路还是压控电压源型二阶滤
波电路？如果想构成二阶高通滤波电路，Y 1~Y 5的RC 元件该如何选取？
4．如图所示，是一采样保持电路，简述电容C 1的作用及该电路的优缺点？
5．如图所示是电容强迫换流的原理图，图中K 1是主
晶闸管，K 2是辅助晶闸管，R 为负载电阻，C 为
R 2 t )
换流电容，简述其工作原理，若R
1
=R 2=100Ω,晶闸管的关断时间310－ q t 秒，确定电容C 的取值范围。
6．简述A/D 转换电路中分辨率和精度的区别。
三、利用4个性能相同的传感器测量一个轴在4个截面上的直径，得到的信号电
压为u 1、u 2、u 3、u 4，要想求其平均直径，可采用什么电路？请画出电路图，并写出电路输出电压公式。
（7分）
四、如图所示电路为何种电路？当输入信号u s 与U c 的波形如图所示时，画出u A 及
u o 在加电容C 前后的波形。
（8分）
五、如图所示电路为何种放大电路？写出输出电压u o 与输入电压u i1、u i2之间的关
系式，并说明该电路的主要特点。
（10分）
c
c
U c u
六、下图是LM131用作电路转换的简化电路图，电流源输出电流S i 由内部基准电压源供给的1.9V 参考电压和外接电阻S R 决定（S S R V i /9.1=）。
1．简述该电路的工作原理；
2．当i u 为某一正值时，画出电压6u 和输出0u 的波形；
3．若Ω===470t L S R R R ，uF C t 01.0=, 当输入电压为1V 时，求输出电压的频率。
（10分）
R
七、下图是微机细分原理框图，两路原始正交信号为θsin 1A u ＝和θcos 2A u ＝。
1．简述该电路的细分原理；
2．若想对输入信号实现400细分，如何实现？并写出相位角对应的细分数的表达式。
(9分)
过零
八、试用一交流固态继电器（AC-SSR，可控220V交流通断）和一接触器（3各常开主触点和一个常开辅助触点），通过微机及其接口电路去控制三相交流异步电机（电源为3－相、50Hz/380V）的起动和停止。
(6分)
.。
测控电路期末试题及答案
测控电路期末试题及答案一、选择题（共30题，每题2分，共60分）1. 下列哪个不属于电路测量的基本元件（）A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案：D2. 测控电路中，常用的信号调理电路是（）A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案：B3. 下列哪个不是测控电路的输入方式（）A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案：C4. 下列哪个不是示波器的基本参数（）A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案：B5. 下列哪个不属于测量电流的方式（）A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案：D二、判断题（共10题，每题2分，共20分）1. 电子电流表属于主动测量仪表。
（√）2. 频率计是用来测量电流信号频率的仪器。
（×）3. 电流互感器是用来测量电压的仪器。
（×）4. 示波器主要用于观测电流波形和信号的幅度。
（√）5. 荧光显示器是一种常用的数字显示装置。
（×）三、简答题（共5题，每题10分，共50分）1. 请简要介绍示波器的基本工作原理。
示波器是一种用来观测电压信号波形的仪器。
其基本工作原理是通过垂直灵敏度和时间基准，将输入的电压信号转换成可视化的波形。
示波器做到了将电压信号显示在屏幕上，便于工程师对电路信号进行分析和调试。
2. 什么是电流互感器？其作用是什么？电流互感器是一种用来测量电流的装置。
它通过线圈的电磁感应作用，将高电流变成低电流输出给仪器进行测量。
电流互感器主要用于电力系统中的电流测量和保护装置中。
3. 请简要说明数字示波器相对于模拟示波器的优势。
数字示波器相对于模拟示波器具有以下几个优势：- 数字示波器具有更高的准确度和稳定性。
- 数字示波器可以通过接口和计算机进行数据传输和存储。
- 数字示波器具有更广泛的测量范围和功能，例如自动测量、存储和回放功能等。

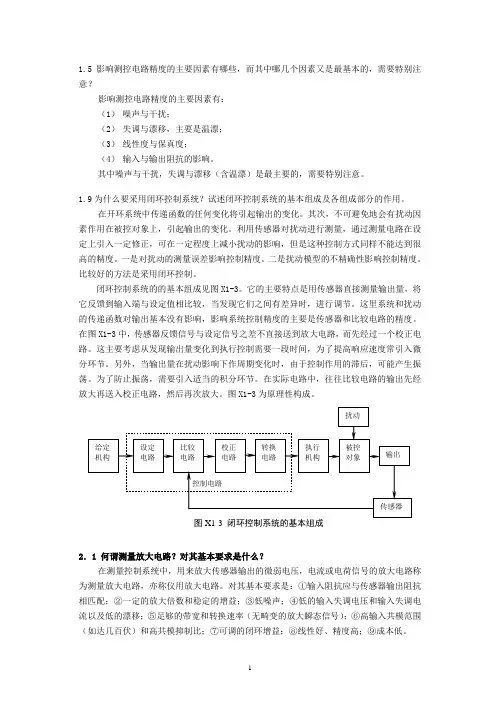

长沙理工大学测控电路考试题
1.5影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1.9为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。
其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。
利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。
一是对扰动的测量误差影响控制精度。
二是扰动模型的不精确性影响控制精度。
比较好的方法是采用闭环控制。
闭环控制系统的的基本组成见图X1-3。
它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。
这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。
在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。
这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。
另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。
为了防止振荡，需要引入适当的积分环节。
在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。
图X1-3为原理性构成。
2．1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。

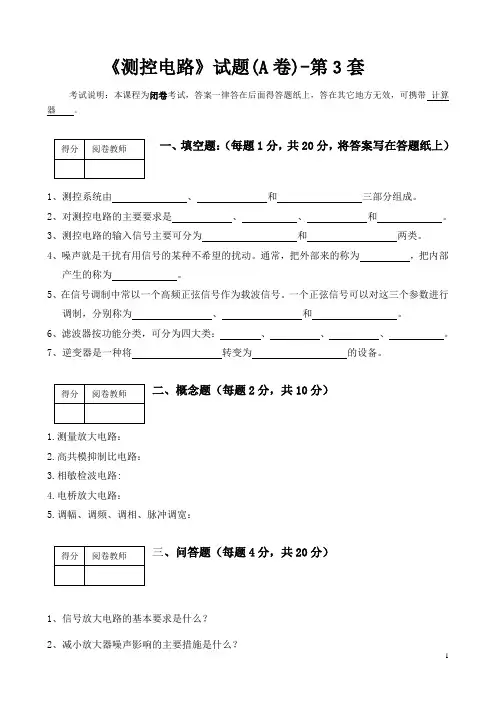

测控电路-第3套试题
《测控电路》试题(A 卷)-第3套考试说明：本课程为闭卷考试，答案一律答在后面得答题纸上，答在其它地方无效，可携带 计算器 。
一、填空题：（每题1分，共20分，将答案写在答题纸上）1、测控系统由 、 和 三部分组成。
2、对测控电路的主要要求是 、 、 和 。
3、测控电路的输入信号主要可分为 和 两类。
4、噪声就是干扰有用信号的某种不希望的扰动。
通常，把外部来的称为 ，把内部产生的称为 。
5、在信号调制中常以一个高频正弦信号作为载波信号。
一个正弦信号可以对这三个参数进行调制，分别称为 、 和 。
6、滤波器按功能分类，可分为四大类： 、 、 、 。
7、逆变器是一种将 转变为 的设备。
二、概念题（每题2分，共10分）1.测量放大电路：2.高共模抑制比电路：3.相敏检波电路:4.电桥放大电路：5.调幅、调频、调相、脉冲调宽：三、问答题（每题4分，共20分）1、信号放大电路的基本要求是什么？2、减小放大器噪声影响的主要措施是什么？ 得分 阅卷教师 得分 阅卷教师 得分 阅卷教师3、什么是调幅？请写出调幅信号的数学表达式，并画出它的波形。
4、为什么在测控系统中常常在传感器中进行信号调制？5、有源滤波器设计的主要过程是什么？四、画图题。
（每小题6分，一共30分。
）1、画出模拟式测量电路的基本组成原理框图。
2、画出闭环控制系统的基本组成原理框图。
3、画出微分鉴频电路电路图。
4、画出双运放高共模抑制比放大电路的电路图（反相串联、同向串联一种即可）。
5、画出可获得1、10、100十进制增益的电路原理图。
五、计算题（共20分）（注意：答题时要列出详细运算步骤并计算出中间运算数值和最终计算结果。
）1、下图是对数运算电路图，I s —— PN 结的反向饱和电流；U T ——热电压。
试求反馈电流i D 和输出电压u 0 。
2、何谓双边带调幅？写出其数学表达式，画出波形。
得分 阅卷教师 得分 阅卷教师 Rf if i V ui uo∞ - + + N。
2013-2014测控电路期末考试题资料
20. 要设计一个能计数到256的计数器，可承受9个D触发器或JK触发器来实现。 〔〕
21．大多数状况下，放大器引入负反响可以展宽工作频带〔 〕；也有利于 提高电路的工作稳定性〔 〕。
22．可以确定的说，载波信号的频率比调制信号的频率高。〔 〕 23．承受共基极接法的三极管放大电路，其输入阻抗比共射接法的三极管放 大电路的输入阻抗要高。〔 〕
14．一般光电探测器的输出幅值往往比较小，幅值要与系统匹配，往往需要 放大电路。〔 〕
15．在测量和数据采集接口电路中，承受采样保持电路的好处是提电路的高 稳定性。〔 〕
16．测控电路的主要进展趋势主要是测控一体化。〔 〕
17. 调制放大器是一种典型的沟通放大器。〔 〕
18． 对一个变化很缓慢的模拟信号，亦承受差动放大器进展放大。〔 〕
6. 一般来说低漂移放大电路能够减小输入信号的失调和低频干扰引起的零点漂 移。〔 〕
7. 在电桥放大电路中，电桥的桥臂上的元件可以是电阻、电容或者是电感等。 〔〕
8．为了消退噪声，调制解调放大器的频带宽度一般都设计得比较宽〔〕。
9. 在隔离放大电路的设计中，通过变压器耦合的方式实现隔离比承受光耦隔离 的方式，其非线性问题更突出，尤其是在信号较强时，将消逝较大的非线性误 差。〔 〕
b. 共模补偿电路
c. 反相放大输入级
d. 双端输入单端输出的输出级
6．用运算放大器来构成有源滤波器，可以有
种根本类型。
a. 6 b. 3
c. 4
d. 5
7. 隔离放大电路的最显著的特点是_____。
a. 输入阻抗特殊大 b. 信号传输过程中没有公共接地端
c. 高共模抑制比
测控电路期末考试和答案
测控电路期末考试和答案一、单项选择题（每题2分，共20分）1. 在测控电路中，下列哪种元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 测控电路中，为了减少噪声干扰，通常采用的措施不包括以下哪项？A. 使用屏蔽电缆B. 增加信号放大C. 使用接地技术D. 增加信号频率答案：D3. 测控电路中，下列哪种电路不是放大电路？A. 运算放大器电路B. 差分放大器电路C. 电压跟随器电路D. 整流电路答案：D4. 在测控电路中，下列哪种元件用于隔离信号？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B5. 测控电路中，下列哪种元件用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：B6. 在测控电路中，下列哪种元件不是基本的数字电路元件？A. 逻辑门B. 触发器C. 运算放大器D. 计数器答案：C7. 测控电路中，下列哪种电路用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A8. 在测控电路中，下列哪种元件用于信号的整流？A. 电阻器B. 二极管C. 三极管D. 运算放大器答案：B9. 测控电路中，下列哪种元件用于信号的转换？A. 电阻器B. 电容器C. 电感器D. 传感器答案：D10. 在测控电路中，下列哪种元件用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：D二、多项选择题（每题3分，共15分）11. 测控电路中，下列哪些元件可以用于信号的放大？A. 电阻器B. 运算放大器C. 三极管D. 电感器答案：B, C12. 在测控电路中，下列哪些措施可以减少信号的干扰？A. 使用屏蔽电缆B. 增加信号频率C. 使用接地技术D. 增加信号幅度答案：A, C13. 测控电路中，下列哪些元件可以用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B, C14. 在测控电路中，下列哪些元件可以用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A, C15. 测控电路中，下列哪些元件可以用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：B, D三、填空题（每题2分，共20分）16. 在测控电路中，_________电路用于将模拟信号转换为数字信号。
北信科测控电路期末考试整理
+ . Vo -
3.幅频响应
V0 ( s) A0 A( s) Vi ( s) 1 S
n
V0 ( j ) A0 A( j ) Vi ( j ) 1 j ( )
n
A( j )
V0 ( j ) Vi ( j )
A0
2 1 ( ) n
一阶LPF的幅频特性曲线
直流参数
• 输入失调电压Vos：输入失调电压定义为集成运放输出端电压为 零时，两个输入端之间所加的补偿电压。 • 输入失调电压的温度漂移（简称输入失调电压温漂）Vos Drift： 输入失调电压的温度漂移定义为在给定的温度范围内，输入失调 电压的变化与温度变化的比值。 • 输入偏置电流Iib：输入偏置电流定义为当运放的输出直流电压为 零时，其两输入端的偏置电流平均值。 • 输入失调电流Ios：输入失调电流定义为当运放的输出直流电压为 零时，其两输入端偏置电流的差值。
2
答:输人电阻是从放大电路输人端看进去的等效电阻，是用来衡量放大器对信号源影响的 一个性能指标。输人电阻越大，表明放大器从信号源取的电流越小放大器输人端得到的信 号电压也越大.即信号源电压衰减的越少Us=Rs+Ri*IoRs，为信号源内阻，RI为放大器输人电 阻。因此作为测量信号电压的示波器、电压表等仪器的放大电路应当具有较大的输人电阻。 如果想从信号源取得较大的电流.则应该使放大器具有较小的输入电阻。 输出电阻是从放大器输出端看进去的视在电阻如果把放大器看成一个信号源，它就是信 号源内阻。输出电阻用来衡量放大器带负载能力的强弱。当放大器将放大了的信号输出给 负载电阻RL对负载RL来说.放大器可以等效为具有内阻R。的信号源由这个信号源向RL,提供 输出信号电压和输出信号电流。RO称为放大器的输出电阻，它是从放大器输出端向放大器 本身看人的交流等效电阻。如果输出电阻RO很小，满足RO≤RL条件，则当RL在较大范围内 变化时，就可基本维持输出信号电压的恒定。反之，如果输出电阻RO很大.满足RO≥RL条件. 则当RL在较大范围内变化时，就可维持输出信号电流的恒定。放大器在不同负载条件下维 待输出信号电压〔或电流)恒定的能力称为带负载能力。而输出电阻RO就是表征这种能力 的一个性能指标。
测控电路试卷B卷及答案
安徽工业大学2018-2019学年度第一学期 《测控电路》课程期末考试卷（B ）大 项 一 二 三 四 五 总 分 统分人 得 分一、填空题（每空2分，共18分）1.在实际的遥传系统中，往往需要测量和控制量很多，为了能够用一个信道传送多路信号信息，常采用_____________技术。
一种是频率法，另一种是_____________。
2.调制信号的表达式为V t m t v F C )sin sin(Ω+=ω，则m F 称作________________。
霍尔效应集成电路的输出电路常采用带负载能力较强____________________构成。
3.图示1-1中元件符号是_________________________元件。
4.图示1-2电路中，v o 值为_______________________。
（图1-1） （图1-2） （图1-3）5.继电器绕组两端并接二极管V D 如图1-3所示，其的作用是__________________。
6.如果要求一个D/A 转换器能分辨5mV 的电压，设其满量程电压为10V ，满足要求其输入端数字量需要_________数字位。
光电耦合器在电路中的作用是_____________。
二、判断题（正确的在括号内打钩，错误的打叉。
每小题1分，共8分）1.心电信号通过导线和电极加到心电图机放大器的输入端，常把导线和电极合在一起称为导联。
（ ）2.变频控制的笼式或绕线式电动机，转速)1/(600s f n -=。
（ ）3.α的倒数称为品质因数Q ，它是评价带通和带阻滤波器的频率选择的一个重要指标，有Q = ω0/∆ω =f 0/ B 。
（ ）4.光电耦合器的传输比CTR 为CTR =∆i C /∆i D ，其数值比β值大，一般只有30~80。
（ ）5.任何模数转换器（ADC ）都包含三个基本功能：采样、量化和编码。
（ ）6.在测控电路设计中应尽量提高第二级的功率增益，尽量降低第后级的噪声。
测控电路期末考试题及答案
测控电路期末考试题及答案# 测控电路期末考试题及答案一、选择题（每题2分，共20分）1. 测控电路中，模拟信号的采样定理要求采样频率至少为信号最高频率的多少倍？A. 1倍B. 2倍C. 4倍D. 8倍答案：B2. 下列哪个不是数字信号的优点？A. 抗干扰能力强B. 易于存储C. 易于传输D. 易于模拟答案：D3. 模数转换器（ADC）的主要功能是什么？A. 将数字信号转换为模拟信号B. 将模拟信号转换为数字信号C. 将数字信号放大D. 将模拟信号放大答案：B4. 信号的频率响应通常是指什么？A. 信号的幅度B. 信号的相位C. 信号的频率D. 信号的幅度与相位随频率的变化答案：D5. 在数字滤波器设计中，FIR滤波器与IIR滤波器的主要区别是什么？A. FIR滤波器使用有限脉冲响应B. IIR滤波器使用无限脉冲响应C. FIR滤波器设计简单D. IIR滤波器设计复杂答案：A B6. 信号的采样和量化过程分别对应了模拟信号的哪些处理？A. 采样对应了信号的幅度B. 采样对应了信号的时间C. 量化对应了信号的时间D. 量化对应了信号的幅度答案：B D7. 下列哪个是数字信号处理的优点？A. 易于实现B. 精度高C. 抗干扰能力强D. 所有选项都是答案：D8. 在信号的数字滤波中，低通滤波器的作用是什么？A. 允许低频信号通过，阻止高频信号B. 阻止低频信号，允许高频信号C. 允许所有信号通过D. 阻止所有信号答案：A9. 在数字信号处理中，傅里叶变换的逆变换主要用于什么？A. 从时域信号得到频域信号B. 从频域信号得到时域信号C. 从模拟信号得到数字信号D. 从数字信号得到模拟信号答案：B10. 什么是数字信号的量化误差？A. 信号采样时产生的误差B. 信号量化时产生的误差C. 信号传输时产生的误差D. 信号放大时产生的误差答案：B二、简答题（每题10分，共20分）1. 简述模拟信号与数字信号的区别。
测控电路试卷A卷
安徽工业大学2018-2019学年度第一学期 《测控电路》课程期末考试卷（A ）院系：___________班级：____________学号：___________姓名：____________大 项 一 二 三 四 五 总 分 统分人 得 分一、填空题（每空2分，共22分）1.测控系统的信号运算电路如图1-1所示，图二极管D 的作用是_________________。
若V E =1，=vo _____________。
2.C X 为电容传感器，运放为理想，如图1-2所示，输出电压v O 为_____________。
3.LED 发光管的工作电流为15~20mA ，驱动电路如图1-3所示，则R 的取值为____________。
（图1-1） （图1-2） （图1-3）4.在实际的遥传系统中，往往需要测量和控制量很多，为了能够用一个信道传送多路信号信息，常采用______________技术。
一种是频率法，另一种是_________________。
5.电路如图1-4所示中，若D Z 为5V 稳压管，则输出电压v O =_________________V 。
运算放大器内部电路级间的信号耦合常采用的方式为________________耦合方式。
6.图1-5所示为间接调频电路的原理框图，图中序号①为________________、序号②为___________________。
（图1-4） （图1-5）7.共阴极七段数码管要显示“7”，则驱动译码器 芯片CD4511的输出端口g f e d c b a 的数码应为：_____________________。
二、选择题（在备选答案中选出一个正确答案，并将其填在答题栏内。
每小题2分，共10分）1.在测控系统中要设计一个10倍的同相放大器，电路如图2-1所示，若要求误差≤1%，且采用LF741作运放（最大输出电流为20～30mA ），下列选项中符合实际要求为（ ）。
「天津大学测控电路期末试题及答案2」
测控电路期末考试题简答题(每小题6分，共48分)１、什么是自举电路？说明图1所示电路是如何提高放大器的输入阻抗的？答：自举电路是利用反馈使电阻两端等电位,减少向输出回路索取电流,而使输入阻抗增大的一种电路。
22121R u u R u i i i io i --=-= 31R u R u o i -=∴3122R u R u o o -=i o o i u u u u 22122=⇒=∴ i i i u R R R R R u R u i 211221-=-=∴ 1221R R R R i u R i i -== 当21R R =时，输入回路阻抗无穷大，达到了提高放大器输入阻抗的目的。
2、如图2所示电路,Ｎ１、Ｎ2、N ３工作在理想状态，Ｒ1=R 2=２00ＫΩ，R P ＝20K Ω，R 3=R 4=1０ＫΩ，R 5=Ｒ6=20K Ω，试求该电路的差模增益。
解：R o i P i i i o I R u u R u u R u u =-=-=-11112222 )(12111i i P i o u u R R u u --=∴ 21212)(i i i Po u u u R Ru +-=u i135316642o o o o u R R R u u R R R u +⋅+-=⋅+531536426R R u R u R R R u R o oo ++=+ 43R R = 65R R =))(1()(1221351235i i Po o o u u R R R R R u u R R u -++=-=∴ 42)2022001(1020)1(213512=⨯+⨯=++=-=∴P i i o d R R R R R u u u k3、什么是隔离放大电路?就一种隔离方式简述其工作原理。
答:隔离放大电路是一种测量用的电路，它的输入,输出,隔离电路之间没有直接的电路耦合，即输入、输出没有公共接地端。
输入信号经放大进入耦合器，使ＬED 导通，通过光电耦合器件(晶体管）转换为电压或电流信号,经放大输出。
