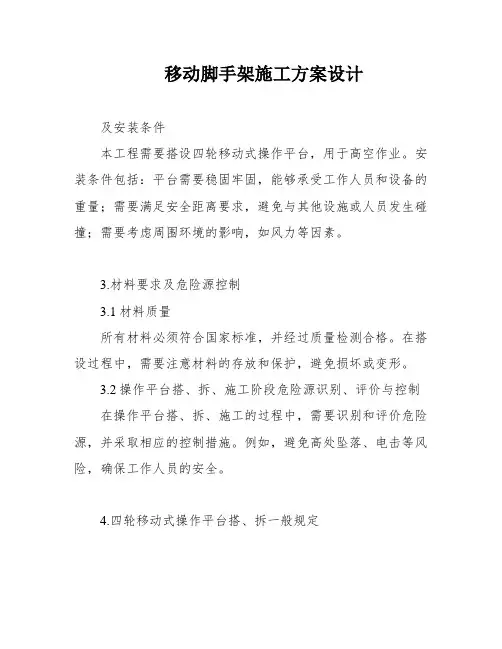

活动脚手架工程施工组织设计方案

目录

1.编制依据 (2)

2.工程概况及安装条件 (2)

3.材料要求及危险源控制 (2)

3.1材料质量 (2)

3.2 操作平台搭、拆、施工阶段危险源识别、评价与控制 (2)

4.四轮移动式操作平台搭、拆一般规定 (3)

5.四轮移动式操作平台的构造、搭设及使用要求 (4)

5.1 基本要求 (4)

5.2施工准备 (5)

5.3 四轮移动式操作平台搭设工艺 (5)

5.4 使用过程中的要求 (9)

6.移动式操作平台搭设验收 (9)

7.移动式操作平台的拆除 (10)

8.脚手架安全注意事项 (10)

9.应急预案 (11)

1.编制依据

脚手架安全技术规范（JGJ88-92）

建筑施工扣件式钢管脚手架安全技术规范（JGJB-2001）。

《建筑施工安全检查标准》JGJ59-99以及强制性条文。

施工组织设计

2.工程概况

本工程包括咸阳恒大帝景综合楼9室内外装修工程，总建筑面积2846.56㎡，地上总建筑面积㎡，建筑层数地下一层，地上2层，建筑高度m。

1#食堂三层建筑高度16.05m。生产调度中心地下室层高5.7m、首层层高6.0m、裙房以下标准层层高5.5m、主楼标准层层高4.5m；食堂层高分别为5.9m，二层层高5.4m，三层层高4.5m。

3.材料要求及危险源控制

结合本工程结构形式，实际施工特点，二次结构及装修施工时根据施工需要搭设移动操作平台。

3.1材料质量

3.1.1 移动式操作平台采用钢管为：?48，其壁厚不得小于3.5mm；门架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定。

3.1.2 扣件材质应符合《钢管脚手架扣件》GB15831 的规定，

并在螺栓拧紧扭力矩达65N.m时不得破坏(用扭力扳手测试).

3.1.3 铺设板材符合相关质量要求。

3.2 操作平台搭、拆、施工阶段危险源识别、评价与控制危险源

4. 四轮移动式操作平台搭、拆一般规定

1)搭设前应检查所有材料是否符合要求。

2)搭、拆移动式操作平台必须由经安全教育持上岗证的架子工承担,凡有高血压、心脏病者不得操作。

3)搭、拆作业人员不得喝酒在搭、拆过程中不得开玩笑。

4)搭、拆作业穿着要灵便,禁止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。

5)施工前,应逐级进行安全技术交底,落实所有安全技术措施和人身防护用品,未

经落实不得进行搭、拆施工。

6)搭、拆使用过程中钢管不准触及有电线路。

7)施工中发现存在缺陷和隐患时,必须及时解决。

8)搭设移动式操作平台时,严格控制施工荷载。

9)因作业必需临时拆除或变动安全防护设施时,必须经施工负责人同意并采取相应的可靠措施,作业后应立即恢复。

10)移动操作平台上的操作工人作业时必须戴安全帽、保险带(连接平台防护栏),穿防滑鞋。

11)应设专人对脚手架进行时常的检查,发现问题及时处理、纠正，避免大的事故的发生。

12)在搭设脚手架的同时，必须设置登扶，严禁在脚手架上攀登。

13)搭拆现场以及使用阶段必须作设专人看管，严禁非施工人员进入作业区域内。14）严禁将拆卸下来的材料和杆部件向地面抛掷，已吊至地面的架设材料应随时运出拆卸区域，并堆码整齐，保持现场文明。

5. 四轮移动式操作平台的构造、搭设及使用要求

5.1 基本要求

5.1.1四轮移动式操作平台是施工需要的临时结构，它要在施工中承受一定的垂直和水平荷载。

5.1.2 四轮移动式脚手架操作平台详见详图。

5.2 施工准备

移动平台的地面必须平整。

5.2.1单位工程技术负责人应按施工组织设计中有关移动式操作平台的要求向

搭、拆和使用人员进行安全技术交底。

5.2.2按规范及施工组织设计的要求对钢管、扣件、板材、轮子等进行检查验收，不合格产品不得使用。

5.2.3经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在耐磨地坪上，并于地坪面要有成品保护措施。

5.3 四轮移动式操作平台搭设工艺

5.3.1移动钢管脚手架

1）搭设方法

本工程四轮移动式操作平台以Φ48×3.5mm的脚手架钢管用扣件相扣接进行制作，这种方法较为简便。台钢管间距为400mm ，台面满铺，铺板用50mm 厚木脚手，一一加以固定，使其不松动。移动架的面积为6m×4m，高度见附图。脚手架横杆步距1.5m，立杆间距2.8m，立杆横距1.05m。操作平台的周边，按照临边作业的要求设置防护栏杆，栏杆高度1.2m，并配置登高扶梯，梯子不得缺档，横档间距300cm。具体见下图：

2）搭设要求

移动式操作平台的轮子与平台的结合部位要焊接牢固和绑扎可靠。两根四轮中间立柱的底端应离地面有一点距离，这样使操作平台推移方便，但立柱的底端与地面的距离不能超过80mm ，以便使用时可将立柱底下垫实固定。地面混凝土基层浇筑好后，移动架轮子直接在混凝土面层上移动移动好位置下面垫实固定。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：

①立杆上的对接扣件应交错布置两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；

②搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。轮子移动式操作平台四个立面必须设置剪刀撑，斜杆与地面的倾角宜在45度~60度之间，剪刀撑斜杆的接长宜采用搭接，剪刀撑

斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

3）注意事项

①架体投入使用时，应当设置锁止装置，限制平面上移动的至少3个自由度。

②架体移动时，上部应没有作业人员。

③如果上部全封闭后影响施工，必须有一部分位置敞开时，作业人员在敞开部位作业时，应当系挂安全带，按照高挂低用的原则系挂安全带。

④决不允许攀登杆件上下。

3.3.2组合移动门式架

1）搭设要求

①为了满足现场吊顶施工要求，综合考虑施工成本、安全等要求，决定部分采用移动式作业平台进行施工。移动式作业平台采用钢管连接，移动轮采用万向轮。

②搭设所用的钢管、扣件、脚手板、万向轮等应按照规范要求进行检查验收，不合格产品不得使用。

2)搭设工艺

①移动门式架采用两副三层门式架横向放置顶端用钢管进行连接,横杆采用4m 长钢管,横杆步距1.5m,并搭设剪刀撑。平台面满铺4m长50mm 厚脚手板,下设水平兜网,周边设置可拆卸的1.2m高防护栏,栏杆周围扎密目网并配置登高扶梯,梯子不得缺档,横档间距30cm。具体见下图：

3）使用要求：

（1）万向轮在架体使用时，应当关闭锁止装置，限制其移动，并搭设抛撑。（2）架体移动时，上部应没有作业人员。

（3）在作业平台上操作时，应当系挂安全带，安全带高挂低用，挂在￠6安全钢丝绳上。

（4）高处作业，发现有缺陷和隐患时，必须及时解决危及人身安全时，必须停止作业。

（5）作业平台上严禁堆放材料，临时需要使用的物料均应堆放平稳，防止坠落伤人。

（6）拖动操作平台时，应设10m警戒区，并应派专人现场指挥。严禁在操作平台上有人时移动。

（7）禁止配电线路穿越移动门式架操作平台，或沿平台拉设。

5.3.3移动门式架

1）搭设要求

工程量小、操作时间短、作业区域较小时采用门式架直接搭设移动架。

2）搭设要求

（1）操作平台脚手板满铺。

（2）各种组合构件连接牢靠。

（3）架体顶端用镀锌钢管焊接定型护栏高度不小于1.2m，并用密目网封闭。

5.4 使用过程中的要求

高处作业，发现有缺陷和隐患时，必须及时解决危及人身安全时，必须停止作业。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。拖动操作平台时，应设10m警戒区，并应派专人现场指挥。严禁在操作平台上有人时动。移动式操作平台上人作业前，应将中间立柱与地面之间垫实，避免两个铁轨轨道直接力。禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。

6. 移动式操作平台搭设验收

1）移动式操作平台在使用前搭设完后必须进行全面检查和验收确保符合本组织设计及规范要求，并确认操作平台搭设牢固，具有一定的刚度和稳定性。

2）板材按规范要求固定牢固。

3）施工荷载不得超过3KN/M，严禁超载；架上严禁堆放或搬运材料物品、杂物要及时清理。

4）杆件相交位置符合节点的规定。

7.移动式操作平台的拆除

1）拆除移动式操作平台时，应由专人负责监护。

2）拆除移动式操作平台前，应将平台上的留存材料，杂物等清除干净。

3）平台拆除顺序一般为板材→栏杆→剪刀撑→横杆→立杆，按自上而下先装者后拆，逐步拆除，一步一清。不准上下同时拆除。

4）拆下的杆件和配件分类堆放，运至室外。并及时按品种、规格放整齐。

8.脚手架安全注意事项

1）所用钢管、扣件的质量、强度须满足要求。

2）钢管脚手架和组合移动门式架铺设的脚手板和挡脚板必须和大横杆绑牢，每块板的绑扎点不少于4点，外用围护安全网用16#铅丝绑在大横杆上，每点都须绑扎，上下左右要绷直，所有绑扎头必须朝向架外，以免挂拆伤人。

3）在脚手架搭设时，各种材料必须进行可靠传递，施工人员必须系好安全带。4）建立严格完善的验收和检查制度。搭设好的外架在验收合格后方能投入使用，并要挂上验收合格牌，同时对外架应进行定期和不定期的检查，并安排专人对脚手架进行日常维护。

5）卸料时各构配件严禁抛掷至地面，运至地面的构配件应及时检查、整修与保

养，并按品种、规格随时码放堆放。

6）搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工，上岗人员定期体检，合格者方可持证上岗。在搭拆过程中，不得中途换人，如果中途必须更换操作人员，应及时对更换人员做详细交底后方可操作。

9.应急预案

保证公司、社会及职工生命财产安全，在事故、事件发生时，能迅速做出响应，并能在事故发生后迅速有效控制、处理，最大限度地减少对人身伤害的程度或降低可能造成的经济损失，本着预防为主、自救为主、统一指挥、分工负责的原则，特制定本预案。

1、应急组织机构成立移动平台施工应急救援指挥中心，负责应急救援工作的组织和指挥：

组长：

副组长：

成员：

2、职权分工

1）组长职责：发生安全事故时，发布和解除应急救援指令；组织指挥应急队伍实施救援行动；向上级汇报和公司通报事故情况，必要时向有关单位发出救援要求；组织事故调查，总结应急救援经验教育等。

2）副组长职责：协助组长负责应急救援的具体指挥工作。

3）成员职责：协助组长和副组长做好事故报警、情况通报及事故处置工作；负责、警戒、治安保卫、疏散、道路管制工作；负责事故现场通讯联系和对外联系；

负责协调抢险机械设备的调转；负责现场医疗救护指挥、受伤人员分类抢救和护送转院工作，负责抢险救援物质的供应和运输工作。负责事故现场的通讯联系和对外联系；负责与有关单位人员的紧急联络，在最短时间内，传达领导小组的抢险指令，做好与“110”“120”等单位的联系。

3、应急预案的实施

1）施工现场设安全领导小组（组长：副组长：组员：）负责移动平台施工中可能造成的人员伤亡事故的控制。

2）如移动平台架体倾覆而无人员伤亡的情况下，应组织人员或调动其他设备进行扶正、平衡固定。

3）发生人员伤亡事故时，安全领导小组要立即救人，首先施救受伤者，并将受伤者转移到安全地点后，进行简易止血、包扎或骨折简易固定等自救。救人时应先排除危险，防止抢救时事故的再发生。

4）遇到安全事故较大时，现场人员在组织自救的同时，应及时拨打急救中心电话“120”或公安指挥中心电话“110”请求外部支援；支援时必须讲明地点、基本情况、联系电话等详细情况，并派人到路上接警。

5）将受伤人员及时转送医院进行紧急救护。

6）将信息迅速传递给上级主管领导传递内容包括发生的时间、简要经过、伤亡人数和已采取的应急措施等。

7}上级公司领导接到应急信息后应立即核实现场的处置情况，组织有关人员或应急队伍赶赴现场。

8）应急队伍到达现场后，应服从现场指挥人员统一指，按分工要求进行疏散人员、抢救物质，尽可能减少生命财产损失，防止事故蔓延；可能对区域内外人群

安全构成威胁时，必须对与事故应急救援无关的人员进行紧急疏散。

9）事故处理完毕后，施工现场应保护好现场，接受事故调查并如实提供事故的情况。

4、预防措施

1）强调高空作业的危险性，加强对工人的教育。

2）凡患有高血压、低血压、严重心脏病、贫血症以及其他不适应高处作业的人员严禁进行吊装作业。

3）凡高处作业人员必须正确使用安全帽、安全带、安全网、穿软底鞋，严禁酒后登高，并应清除鞋底泥沙油垢。

4）移动平台作业时纵向移动要做好一切准备工作，要求一次到位，不允许中途停顿。

5）作业时，要经常注意安全检查，发现问题要停止工作并及时处理后才能继续作业。不允许平台上使用的机械设备带故障工作。

5、急救物资：

1）、急救药品：消毒用品、止血带、无菌敷料等。

2）、夹板、夹棒等。

3）、铁撬棍、钢丝绳、千斤顶、车辆等。

6、医院名称、电话：

1）、江宁医院开发区分院。

2）、工地值班电话：。
