武汉鹦鹉洲长江大桥上部结构线型控制关键技术
鹦鹉洲长江大桥连续式猫道施工技术
鹦鹉洲长江大桥连续式猫道施工技术作者：韦正平来源：《卷宗》2014年第01期摘要：武汉鹦鹉洲长江大桥连续式猫道施工采用具有创新意义的牵引主缆的循环索作为先导索，边塔和散索鞍门架顶两台卷扬机设置平面小循环系统牵引猫道绳索，猫道绳索和其他构件架设方法，猫道线形控制等技术成功运用于鹦鹉洲长江大桥上，其施工技术对类式连续式猫道施工起到借鉴作用。
关键词：先导索；猫道绳索；施工方法；线形控制1 工程概况图1 猫道断面布置图（单位：mm）武汉鹦鹉洲长江大桥主桥设计为三塔四跨简支体系钢-混结合梁悬索桥结构，桥跨布置为200+2×850+200m，三塔不等高，中塔顶标高较边塔高17.7m，中塔塔柱为钢结构，两边塔塔柱为混凝土结构，猫道结构形式为连续式猫道，塔顶设置转向鞍座，锚固系统锚固于两锚碇锚室内，猫道距主缆中心间距1.5m，有6根承重索、2根扶手索、2根门架支承索、50m设置一道猫道门架、150m设置一道横向天桥及承重网、面网、侧网等组成。
详见“图1”。
2 连续式猫道结构的突出特点及本桥选用该猫道类型的依据猫道按照承重索在塔顶的跨越形式分为分离式猫道和连续式猫道，连输式猫道特点是要求塔顶预埋件少、对塔柱的结构尺寸空间要求小、猫道线形调节装置少、绳索锚固装置少、猫道改吊时与主缆线形协调更好。
鹦鹉洲长江大桥为三塔四跨式悬索桥，其四跨内都需要猫道作为施工平台，塔柱顶部顺桥向宽度为5m，两边塔塔顶设置了主索鞍顶推系统，塔柱顶部空间比较狭小，针对本桥这些特点和连续式猫道自身的优点，鹦鹉洲长江大桥采用连续式猫道结构。
3 连续式猫道各结构架设方案3.1 先导索架设方法先导索是悬索桥第一根索，它是后面所有猫道绳索架设必备绳索，一般施工方式都是小索换大索做法，鹦鹉洲长江大桥根据水流计算和经济比较，直接采用牵引主缆φ36mm绳索作为先导索。
架设前，分别在北锚锚体上设置15t双筒摩擦式卷扬机，在南锚锚体下方设置25t双筒摩擦式卷扬机，将2根2500m先导索分别卷入两台卷扬机内。

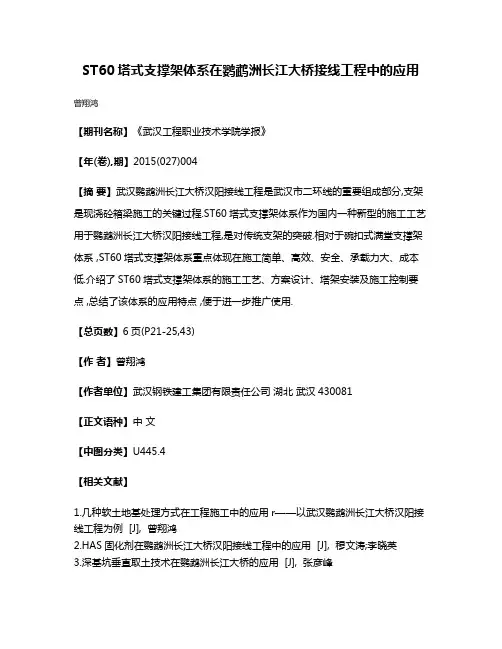

ST60塔式支撑架体系在鹦鹉洲长江大桥接线工程中的应用
ST60塔式支撑架体系在鹦鹉洲长江大桥接线工程中的应用曾翔鸿
【期刊名称】《武汉工程职业技术学院学报》
【年(卷),期】2015(027)004
【摘要】武汉鹦鹉洲长江大桥汉阳接线工程是武汉市二环线的重要组成部分,支架是现浇砼箱梁施工的关键过程.ST60塔式支撑架体系作为国内一种新型的施工工艺用于鹦鹉洲长江大桥汉阳接线工程,是对传统支架的突破.相对于碗扣式满堂支撑架体系 ,ST60塔式支撑架体系重点体现在施工简单、高效、安全、承载力大、成本低.介绍了ST60塔式支撑架体系的施工工艺、方案设计、塔架安装及施工控制要点 ,总结了该体系的应用特点 ,便于进一步推广使用.
【总页数】6页(P21-25,43)
【作者】曾翔鸿
【作者单位】武汉钢铁建工集团有限责任公司湖北武汉430081
【正文语种】中文
【中图分类】U445.4
【相关文献】
1.几种软土地基处理方式在工程施工中的应用r——以武汉鹦鹉洲长江大桥汉阳接线工程为例 [J], 曾翔鸿
2.HAS固化剂在鹦鹉洲长江大桥汉阳接线工程中的应用 [J], 穆文涛;李晓英
3.深基坑垂直取土技术在鹦鹉洲长江大桥的应用 [J], 张彦峰
4.武汉市鹦鹉洲长江大桥接线工程墨水湖立交设计方案研究 [J], 刘驰
5.LZDJ5000型缆载吊机在鹦鹉洲长江大桥中的应用 [J], 李文渊;佟丹;马春生因版权原因，仅展示原文概要，查看原文内容请购买。

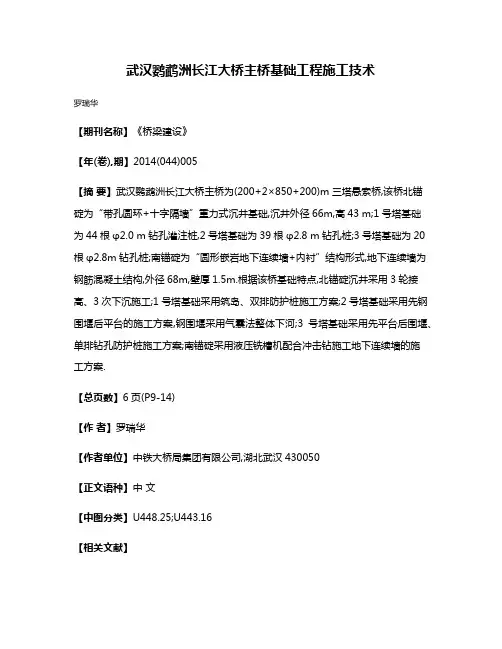

武汉鹦鹉洲长江大桥主桥基础工程施工技术
