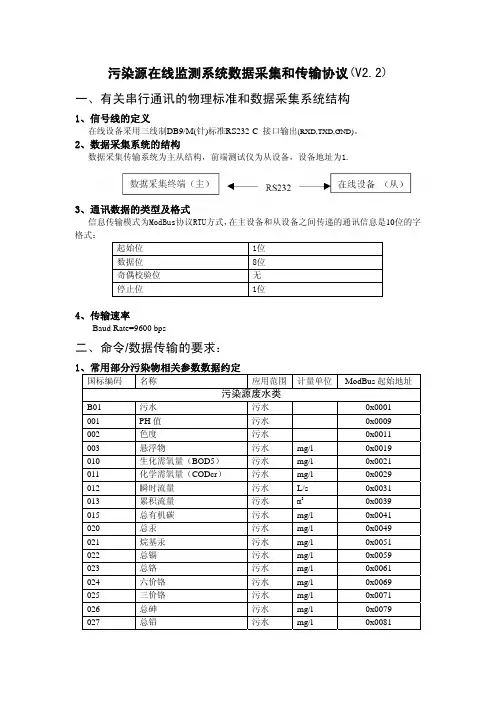

污染源在线监测设备数据采集和传输技术协议V.2.2
0x0005
设备反控,校时（高字节为小时， 当ModBus主设备对该地址写入时间时，现场设备将
低字节为分钟）
当前时间改为写入的时间。如写入0x111B,时间为改
为17：27
0x0006
设备反控，设置测量周期
当ModBus主设备对该地址写入测量周期，以分钟为
单位。如写入0x003C,测量周期改为1小时
20
苯并(a)芘
21
苯胺类
废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气 废气
mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3 mg/m3
总氮
污水
mg/l
080
石油类
污水
mg/l
101
总磷
污水
mg/l
990
其它水污染物
污水
污染源废气类
B02
废气
01
烟尘
02
二氧化硫
03
氮氧化物
04
一氧化碳
05
硫化氢
06
氟化物
07
氰化物(含氰化氢)
08
氯化氢
09
沥青烟
10
氨
11
氯气
12
二硫化碳
13
硫醇
14
硫酸雾
15
铬酸雾
16
苯系物醛
CRC添加到消息中时，低字节先加入，然后高字节。
CRC简单函数如下：
Modbus-RTU通信协议
维博Modbus-RTU 通信协议一、Modbus 协议简介ModBus 协议定义了一个控制器能认识使用的消息结构协议定义了一个控制器能认识使用的消息结构,,而不管它们是通过何种网络进行通信的，它制定了消息域的格局和内容的公共格式，描述了一个控制器请求访问其它设备的过程，回应来自其它设备的请求，以及如何侦测并记录错误信息。
错误信息。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以完成信息和数据的交换与传送，使各种不同的公司和厂家的可编程顺序控制器（PLC ）、RTU 、SCADA 系统、DCS 或与兼容ModBus 协议的第三方设备之间可以连成工业网络，构建各种复杂的监控系统，并利于系统的维护和扩展，这个通讯协议已广泛被国内外电力行业及工控行业作为系统集成的一种通用工业标准协议。
工业标准协议。
WB 系列智能传感器采用ModBus-RTU 通讯规约，支持组态王、Intouch 、FIX 、synall 等流行软件，能与AB 、西门子、施耐德、GE 等多个国际著名品牌的设备及系统之间实现数据通信，特别适用于电力系统综合自动化，智能电力电子设备，智能楼宇，工业自动化等领域，是构建、扩建DCS 系统或制造智能电力电子设备的理想功能部件。
二、维博Modbus-RTU 协议WB 系列智能传感器实现Modbus 通信协议时，遵循Modbust 通信过程，采用了MODBUS-RTU 协议的命令子集，使用读寄存器命令（协议的命令子集，使用读寄存器命令（030303）。
）。
）。
①数据传输方式： 异步10位——位——11位起始位，位起始位，88位数据位，位数据位，22位停止位，无校验位。
位停止位，无校验位。
②数据传输速率： 19200BPS 19200BPS，，9600BPS 9600BPS，，4800BPS 4800BPS，，2400BPS 2400BPS。
（缺省波特率为。
（缺省波特率为9600BPS 9600BPS，不可修，不可修改，用户希望使用其他波特率时，请在定货时声明。

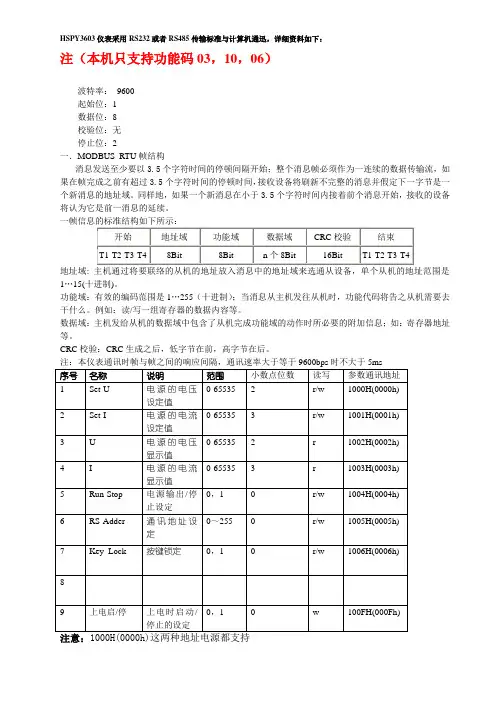

HSPY通讯协议 -
HSPY3603仪表采用RS232或者RS485传输标准与计算机通迅，详细资料如下：注（本机只支持功能码03，10，06）波特率：9600起始位：1数据位：8校验位：无停止位：2一．MODBUS_RTU帧结构消息发送至少要以3.5个字符时间的停顿间隔开始；整个消息帧必须作为一连续的数据传输流，如果在帧完成之前有超过3.5个字符时间的停顿时间，接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。
同样地，如果一个新消息在小于3.5个字符时间内接着前个消息开始，接收的设备将认为它是前一消息的延续。
一帧信息的标准结构如下所示：地址域: 主机通过将要联络的从机的地址放入消息中的地址域来选通从设备，单个从机的地址范围是1…15(十进制)。
功能域：有效的编码范围是1…255（十进制）；当消息从主机发往从机时，功能代码将告之从机需要去干什么。
例如：读/写一组寄存器的数据内容等。
数据域：主机发给从机的数据域中包含了从机完成功能域的动作时所必要的附加信息；如：寄存器地址等。
CRC校验：CRC生成之后，低字节在前，高字节在后。
注：本仪表通讯时帧与帧之间的响应间隔，通讯速率大于等于9600bps时不大于5msMODBUS RTU 通讯协议通讯数据的类型及格式：信息传输为异步方式，并以字节为单位。
在主站和从站之间传递的通讯信息是10位的●通讯数据（信息帧）格式一、通讯信息传输过程：当通讯命令由发送设备（主机）发送至接收设备（从机）时，符合相应地址码的从机接收通讯命令，并根据功能码及相关要求读取信息，如果CRC校验无误，则执行相应的任务，然后把执行结果（数据）返送给主机。
返回的信息中包括地址码、功能码、执行后的数据以及CRC校验码。
如果CRC校验出错就不返回任何信息。
1.1 地址码：地址码是每次通讯信息帧的第一字节（8位），从0到255。
这个字节表明由用户设置地址的从机将接收由主机发送来的信息。
每个从机都必须有唯一的地址码，并且只有符合地址码的从机才能响应回送信息。
MODBUS通讯协议v1.00
传感器ModBus 通讯协议
V1.00
MS-1406
时间：2014-05
寄存器地址信息表
表格 1 寄存器说明
注意标红的变量都不要
TXKZ 通讯控制字位定义
表格 2 通讯控制字位定义
注：停止位为1位
通讯格式
表格 3 数据格式
表格 4 功能码
读寄存器格式：
表格 5 读寄存器
表格 6 单寄存器返回数据
读取多个寄存器返回数据
表格7 多寄存器返回数据
设置单个寄存器格式：
表格8 设置单个寄存器
表格9 设置单个寄存器返回数据
设置多个寄存器格式：
表格 2 设置多个寄存器
表格 3 设置多个寄存器返回数据
异常回答
举例：
读取从地址01的寄存器地址13开始读取10个寄存器。
由于超出的有效的寄存器地址范围，将返回异常信息。
如下表所示：
表格 4 异常示例
异常响应的中的功能码为功能码|0x80。
如0x04的异常响应功能码是0x84，0x10的异常功能响应码是0x90。
表 5 异常代码。
PMAC770_MODBUS通讯协议V2.4(客户版)-140717
PMAC770 MODBUS串行通信协议V2.4ZHUHAI PILOT TECHNOLOGY CO.,LTD 珠海派诺科技股份有限公司目录第一章简介 (1)1.1 串行通讯协议的目的 (1)1.2 MODBUS通讯协议的版本 (1)第二章PMAC770-MODBUS 串行通信协议详细说明 (2)2.1 PMAC770-MODBUS协议基本规则 (2)2.2 传送模式 (2)2.3 MODBUS包裹结构描述 (2)2.4 异常响应 (3)2.5 广播命令 (3)第三章通讯包裹 (4)3.1 读继电器状态（功能码01H） (4)3.2 读开关量状态（功能码02H） (4)3.3 读寄存器（功能码03H） (5)3.4 控制通用继电器（功能码05H） (5)3.5 写寄存器（功能码10H） (5)第四章计算CRC-16 (6)第五章PMAC770寄存器说明 (8)5.1 实时测量数据寄存器 (8)5.2 电能数据寄存器（三相三线下只有总电度，没有分相电度） (10)5.3 谐波数据寄存器 (12)5.4 谐波电度数据寄存器 (16)5.5 需量数据寄存器 (16)5.6 最值数据寄存器 (17)5.7 复费率数据寄存器 (22)5.8 频率偏差记录数据寄存器 (27)5.9 电压偏差记录数据寄存器 (27)5.10 电压不平衡率记录数据寄存器 (27)5.11 事件记录数据寄存器 (28)5.12 设备参数数据寄存器 (28)5.13 命令数据寄存器 (33)5.14 大容量存储 (33)5.15 设备信息数据寄存器 (35)5.16 BACnet (36)第一章简介通信协议详细地描述了PMAC770在MODBUS通讯模式下的输入和输出命令、信息和资料，以便第三方使用和开发。
1.1 串行通讯协议的目的通信协议的作用使信息和资料在上位机（主站）和PMAC770之间有效地传递，它包括：1）允许主站访问和设定所接PMAC770的全部设置参数；2）允许访问PMAC770的所有测量资料和事件纪录。
环保数采仪 快速安装指南V2.4
3 常规部分设置...................................................................................................21 4 通道设置...........................................................................................................22 5 串口参数设置...................................................................................................25 6 网络参数...........................................................................................................26 附录 2 数采仪 WEB 设置简介......................................................................................26 1 局域网设置.......................................................................................................26 2 Internet 设置.....................................................................................................27 附录 3 企业级平台软件简介.........................................................................................27 附录 4 数采仪通用串口协议.........................................................................................28 附录 5 数采仪常用软件.................................................................................................29 附录 6 DTU 简介 ...........................................................................................................29 1 外部特性...........................................................................................................29 2 面板布置...........................................................................................................30 3 安装方式...........................................................................................................33 4 配置终端...........................................................................................................34
环境监测仪技术协议
环境监测仪技术协议目录一．通用技术部分 (1)1．总则 (1)1.1范围 (1)1.2规范性引用文件 (1)1.3 安装位置 (1)1.4 数据测量 (1)2．仪器设备安装 (4)2.1总辐射表、直接辐射表、散射辐射表 (4)2.2气压计 (4)2.3环境温度计、湿度计 (4)2.4风速传感器，风向传感器 (4)3．仪器校验与维护 (4)3.1所有测量仪器应经过国家授权的计量检定单位标定。
(4)3.2 观测期间应按照仪器设备规定的校验周期进行定期校验。
(4)3.3 观测期间发生异常情况应对仪器进行重新校验。
(4)3.4 应定期按照辐射表计的运行要求对其进行检查和维护，具体要求如下： (4)4. 测量数据采集与传输 (5)a)应具有本规范所有测量要素的采集、计算和记录的功能； (5)b)应具有远程数据传输及远程配置与维护的功能； (5)c)应能完整地保存不低于1个月采集的数据量； (5)d)应具备定时自动校时功能。
(5)表A.1数据合理范围 (5)5. 主要技术参数 (5)5.1气象要素传感器 (5)5.2 数据处理系统及其他技术参数 (6)5.3光伏电站环境监测仪配置选项 (7)二．专用技术部分 (7)1．总则 (7)2．引用标准 (8)3. 使用环境 (9)3.1气象要素统计表 (9)3.2污秽等级：Ⅳ级（3.1cm/kv按最高系统电压折算） (10)3.3 地震基本烈度：XX度 (10)3.4 厂区高程：xxm（地面高程） (10)3.5 安装位置：户外 (10)4. 技术要求 (10)4.1功能要求 (10)4.2性能要求 (11)4.3性能要求 (11)4.4设备配置 (12)5质量保证 (12)5.1质量保证 (12)5.2 试验 (13)5.3设备监造 (13)6.供货范围 (13)6.1一般要求 (13)6.2供货范围 (14)7包装运输 (15)7.1包装 (15)（1）普通货物 (15)（2）裸装货物 (15)（3）技术文件 (15)7.2装运及标记 (15)7.3装卸 (16)7.4随箱文件 (16)7.5存储 (16)7.6质量记录 (17)7.7质量证书 (17)8. 技术服务 (17)8.1售后服务 (17)8.2技术文件 (17)8.3图纸 (18)8.4培训 (18)一．通用技术部分1．总则1.1范围本规范书规定了光伏发电站太阳能资源实时监测的安装位置的选择、数据测量、测量设备安装、仪器校验与维护、测量数据采集与传输及测量数据保存与整理的技术规范。
环保数采仪技术协议
环保数采仪技术协议一、引言为了提高环境监测的准确性、实时性和自动化水平，保护和改善环境质量，各方就环保数采仪技术进行协商，并制定本技术协议。
二、技术标准1.数据采集精度：环保数采仪应能实时采集和记录环境监测数据，数据采集精度应达到国家相关环境监测标准要求。
2.通信方式：环保数采仪应具有稳定可靠的通信能力，可以通过有线或无线方式与监测设备、云服务器等进行数据传输和通信。
3.数据存储和处理：环保数采仪应具备足够的存储容量，能够长期保存环境监测数据，并具备数据处理功能，可以对数据进行分析和统计。
4.数据传输安全：环保数采仪应采用加密通信方式，确保数据的传输过程中不被恶意攻击和篡改，保证数据传输的安全性。
5.系统稳定性：环保数采仪的硬件和软件应具备良好的稳定性和可靠性，能够长期稳定运行，避免数据丢失和系统崩溃的情况。
三、技术要求1.硬件要求：（1）环保数采仪应具备多个监测参数的采集和记录功能，如温度、湿度、大气压力、PM2.5等，能够适应不同环境监测需求。
（2）环保数采仪应具备多个数据输入接口，方便连接各种环境监测设备，并支持不同的通信协议。
（3）环保数采仪应具备稳定可靠的电源供应，能够自动切换电池和外部电源，避免因断电或供电不足而造成数据丢失或设备损坏。
2.软件要求：（1）环保数采仪应具备友好的用户界面，方便用户进行操作和配置。
（2）环保数采仪应具备自动校准和故障诊断功能，能够自动检测设备状态并进行相应的校准和修复。
（3）环保数采仪应具备数据存储和处理功能，能够将采集的环境监测数据进行存储、分析、统计和导出。
四、合作方式1.合作内容：合作双方将共同研发环保数采仪技术，包括硬件设计、软件开发、测试验证等方面的工作。
2.责任分工：甲方负责提供技术需求和相关数据，提供技术支持和协助开发工作；乙方负责进行技术研发和实施工作，提供相应技术解决方案。
3.知识产权：在合作过程中产生的所有相关技术和知识产权均属于甲方所有，乙方不得擅自使用、转让或侵犯甲方的知识产权。
UN1010 中文说明书
E =Exciter 励磁机
可选功能： - 电力系统稳定器（PSS） - 同期功能 - 数据记录器 - 故障记录
SM =Synchronous Machine ( 同步电机 )
E =Exciter 励磁机
PMG =Permanent Magnet Generator ( 永磁机 )
9
第四章 设备概述
参考点 颜色 D800 绿色
D802 黄色 D804 红色
信号描述 功率电源状态 亮： DSP 和 MCU 工作
亮： 模块已经起励 闪烁：限制器动作 设备状态 亮： 报警或跳闸 闪烁： 起励失败；没有励磁输出；起励之前首先保存参数到 EEPROM
10
3BHS335648 E80
UNITROL 1010 User Manual
3
第三章 技术数据
3.3 机械数据
4
3BHS335648 E80
UNITROL 1010 User Manual
第四章 设备概述
4.1 概述
UNITROL1010 是瑞士 ABB 最新研制的一种自动电压调节器，用于控制同步发电机和同步电 动机。该模块使用了最先进的微处理器技术（DSP），功率单元是 IGBT，使整个系统结构 简单紧凑。
8
3BHS335648 E80
UNITROL 1010 User Manual
数 字 输 35 入 输 出 36 端子 37
38
39
参考点
40
41
42 模 43 拟 44 输 45 入 46 输 47 出 48 端 49 子 50
51
52
53
D3 D2 D1 V2 V1 标号 BO2 AO2 BO1 AO1 BRN ARN BRP ARP BI3 AI3 BI2 AI2 BI1 AI1
动环FSU与被监控智能设备通信接口协议及版本库管理办法
动环FSU（监控设备)与被监控智能设备通信
接口
协议及版本库管理办法
第一条为降低基站动环FSU与被监控智能设备互联互通的工作难度，总部特建立动环FSU与被监控智能设备通信接口协议及版本库。
总部通信技术研究院负责对动环FSU与被监控智能设备通信接口协议及版本库进行管理。
第二条目前形成的动环FSU与被监控智能设备通信接口协议及版本库内容清单见附表；后续，总部通信技术研究院还会收集整理形成三家电信企业存量基站所属智能设备的通信接口协议及版本库。
第三条动环FSU与被监控智能设备通信接口协议及版本的使用:
(一)通信技术研究院对被监控智能设备通信接口协议使用需求进行管理,各使用单位向通信技术研究院提出需求,由通信技术研究院审核无误后，将申请方所需协议内容提供给需求单位；
(二)相关智能设备协议的解析以及与北向B接口功能字典的匹配,均由动环FSU厂家完成；
(三)FSU厂家与智能设备厂家间由于接口协议沟通协调
遇到技术困难时,可联系通信技术研究院进行协调。
第四条本办法发布后,凡各省级分公司再自行采购的新厂商被监控智能设备，均应要求厂家将相关互联互通的通信接口协议及版本先行提供给总部通信技术研究院,以免出现FSU与被监控智能设备不能互联互通的问题。
第五条总部通信技术研究院后续会对购买的被监控智能设备接口协议分类逐步进行统一，实现铁塔公司FSU设备协议的标准化.
附表：新建基站被监控智能设备通信接口协议及版本库总目录（V1.00）
附表：新建基站被监控智能设备通信接口协议及版本库总目录（V1。
00)
3
4
5
6
7
8
9
10。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环境监测仪通讯协议(Modbus)V1010 环境监测仪通讯协议（Modbus）V1.0.1.0
一、概述本协议适用于我司环境监测仪与上位机监控软件之间的通信。
采用MODBUS RTU通讯规约。
本协议可以实时读取环境监测仪的运行数据。
二、物理接口RS485（波特率9600bps，校验无，数据位8，停止位1，流控无）。
三、环境监测仪地址定义表3x地址类型为只读输入寄存器支持0x04命令。
3.1运行信息变量地址定义序号名称地址数据类型数据范围单位地址类型运行数据1设备类型编码9000U16--3x2协议版本号9001～9002U32--3x3保留9003～9006----3x4保留9007----3x5保留9008～9009----3x6保留9010-9011----3x7保留9012----3x8总日照辐射强度9013U160.1W/m23x9环境温度9014S160.1℃3x10电池板温度9015S160.1℃3x11保留9016～9017U16--3x12风速
9018U160.1m/s3x13保留9019U16--3x14风向度数9020U160.1度
3x15保留9021～9056----3x注1①U16---无符号16bits整型数；②U32---无符号32bits整型数；双“字”数据前低后高。
“字节”为前高后低。
③S16---有符号16bits整型数；④S32---有符号32bits整型数；双“字”数据前低后高。
“字节”为前高后低。
附录
一、风速与风力等级划分标准表（蒲福风力等级表）相当于平地十米高处的风速（米/秒）风力等级名称陆地上地物特征范围平均0无风静，烟直上0.0-0.201软风烟示风向，树叶略动0.3-1.512轻风感觉有风，旗子飘动1.6-3.323微风树叶摇动不息，旌旗展开
3.4-5.444和风吹起尘土，树枝轻摇5.5-7.975清劲风小树摇摆，水面波动8.0-10.796强风电线有声，撑伞困难10.8-13.8127疾风全树摇动，步行不便13.9-17.1168大风折毁树枝，步行困难17.2-20.7199烈风小损房屋，树枝折断20.8-2
4.42310狂风小树吹倒，建筑小破坏24.5-28.42611暴风大树吹倒，建筑严重破坏28.5-32.63112飓风陆上少见，摧毁性极大＞32.6＞33
二、风向方位、符号与度数对照表风向位置方位符号中心角度(°)角度范围(°)0x00北N0348.76～11.250x01北东北NNE22.511.26～33.750x02东北NE4533.76～56.250x03东东北ENE67.556.26～78.750x04东E9078.76～101.250x05东东南ESE112.5101.26～123.750x06东南SE135123.76～146.250x07南东南
SSE157.5146.26～168.750x08南S180168.76～191.250x09南西南SSW202.5191.26～213.750x0A西南SW225213.76～236.250x0B西西南WSW247.5236.26～258.750x0C西W270258.76～281.250x0D西西北WNW292.5281.26～303.750x0E西北NW315303.76～326.250x0F北西北NNW337.5326.26～348.75
三、举例举例通过通过ModScan32V4.C00-04与ComTest测试。
3.
1、获取一条运行信息假设从机地址为1,需要获取3x地址类型的9000地址数据。
主机发送(HEX)0104232700018A45从机回应(HEX)01040200E23979注释读取环境监测仪设备类型码为0x00E23.
2、获取多条运行信息假设从机地址为1,需要获取3x地址类型的9000地址开始的30个地址的数据。
主机发送(HEX)010********E CB8D从机回应
(HEX)01043C00Exx0010000000000000000000000000000000000000000 001F
B801BA018700000000002A0000017200000000000000000000000000000 00000009E45回应顺序内容（HEX）解析001地址104命令字23C返回60字节3-400E2环境监测仪设备类型码:0x00E25-801000100版本号为V1.0.1.09-160000000000000000保留17-180000保留
19-2200000000保留23-2600000000保留27-280000保留29-301F B8总日照辐射强度:812.0W/m231-3201BA环境温度:44.2℃33-340187电池板温度:39.1℃35-3800000000保留39-40002A风
速:4.2m/s41-420000保留43-440172风向度数:37.0?45-460000保留47-480000保留49-5200000000保留53-5600000000保留
57-6000000000保留61-620000保留639E CRCL6445CRCH。
