磁盘阵列简单实例
组建家用磁盘阵列
组建家用磁盘阵列[摘要]磁盘阵列是由一个硬盘控制器来控制多个硬盘的相互连接，使多个硬盘读写同步，减少错误，增加效率和可靠度的技术。
随着磁盘阵列技术的快速发展，磁盘阵列的应用逐渐普及。
目前家用PC也可以建立廉价的磁盘阵列，有效解决计算机CPU的高速和外存(主要是磁盘)的慢速之间的矛盾。
[关键词]磁盘阵列设置创建一、磁盘阵列优点为了解决计算机CPU的高速和外存(主要是磁盘)的慢速之间的日益加剧的矛盾，人们采取了多种措施。
其中最为有效的便是1988年美国加州大学伯克利分校的 D.A.Patterson教授提出的廉价冗余磁盘阵列（Redundant Array of Inexpensive Disks，简称RAID)。
磁盘阵列是把多个磁盘组成一个阵列，当作单一磁盘使用，它将数据以分段(striping)的方式储存在不同的磁盘中，存取数据时，阵列中的相关磁盘一起动作，大幅减低数据的存取时间，同时有更佳的空间利用率。
磁盘阵列所利用的不同的技术，称为RAID level，不同的level针对不同的系统及应用，以解决数据安全的问题。
磁盘阵列具有如下优点：（一）扩大了存贮能力。
可由多个硬盘组成容量巨大的存贮空间。
（二）提高了存贮速度。
使用RAID，则可以让多个硬盘同时分摊数据的读或写操作，因此整体速度成倍地提高。
（三）可靠性RAID系统可以使用两组硬盘同步完成镜像存贮，保证数据安全。
（四）容错性RAID控制器的一个关键功能就是容错处理。
容错阵列中如有单块硬盘出错，不会影响到整体的继续使用，高级RAID控制器还具有拯救功能。
目前，磁盘阵列技术已经成熟，其产品纷纷走向市场，现在市面上很多主板都通过板载控制RAID芯片来提供基本的RAID功能（RAID 0、RAID 1、RAID 0+1），RAID功能几乎成为了标配。
二、组建磁盘阵列常用的类型、模式（一）磁盘阵列类型1．IDE磁盘阵列（按使用硬盘可分为ATA和S-ATA）。
磁盘阵列系统(RAID)介绍
掌握.有解吗?备援硬盘: Spare Disk如果在数组中,加上备援硬盘.当任一数组硬盘故障时,该备援硬盘可以自动上线,将故障硬盘立即取代,并开始依设定的"重建优先权"作数据重构,就可有效缩短上述的"前往处理"的时间,也可减少因急迫性所造成的压力.不过,这颗备援硬盘,平时是无法拿来作存放空间的.因为一旦作了"可使用"的标记,备援设定会自动消失.所以,回到前述的真理:"安全性"加"速度"建立在成本上的.总体备援硬盘: Global Spare Disk。
就是备援硬盘,但是可以对同一磁盘阵列中的所有"数组组态群"作备援.总是比较省的方式.定时备份"既然重要,为何不备份?"与其在灾害发生时,束手无策,自怨自艾,何不在规定时间作好重要资料的备份,以防万一? 即使使用了磁盘阵列,提高数据的可供应性,备份仍该作的.毕竟,它是重要的资料.RAID控制器型式1. 软件架构:Software Based在多年前, Novell 的Netware就提供了Mirror的功能,即使在今天,相信仍有许网络系统,是采用此一方式.不过这在资料量较大的环境中,其50% 的硬盘使用率,究竟是稍少了些.另外, Cor el 在约五年前,大力推广其Corel RAID!以不到美金一千元的低价,切入市场.然而究竟使用软件的数组架构,会占用到主系统的CPU 及内存资源,而导致系统效率的下降.所以采用非主系统供货商的软件数组产品者,相对是较少的.2. 主机独立式架构: Host Independent数组控制器对主系统,是藉由连接至其存取接口(目前以SCSI 为主)作信道.换言之,它在主系统的存取接口上,是一个独立的直接存取储存体DASD Direct Access Storage Device. 而这个大的储存体内,可以有不只一个的逻辑磁盘LUN Logical Unit Number. 数组控制器,对下管理多颗数组硬盘机们.而主系统是不会看到或直接管理该硬盘的.例如:CMD, EMC, Symbios, Digital StorageWorks, ... 都有相关的产品.。

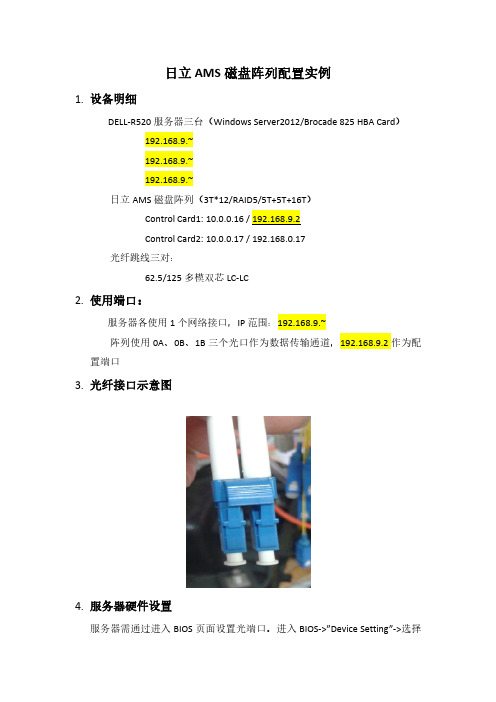

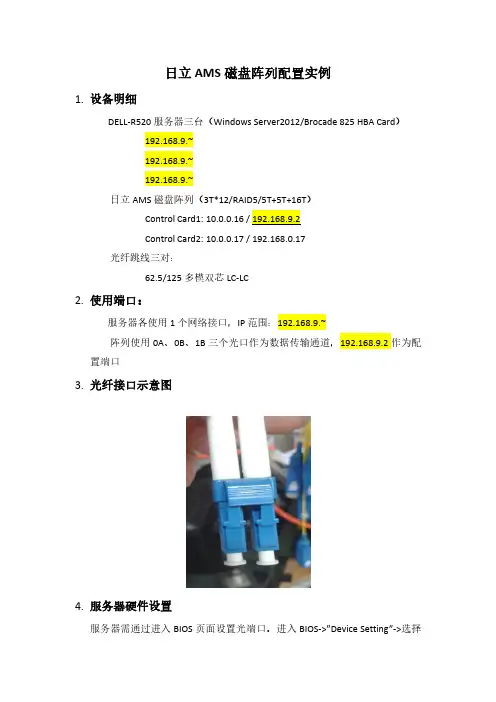

日立AMS磁盘阵列配置实例
日立AMS磁盘阵列配置实例
1.设备明细
DELL-R520服务器三台（Windows Server2012/Brocade825HBA Card）192.168.9.~
192.168.9.~
192.168.9.~
日立AMS磁盘阵列（3T*12/RAID5/5T+5T+16T）
Control Card1:10.0.0.16/
Control Card2:10.0.0.17/192.168.0.17
光纤跳线三对：
62.5/125多模双芯LC-LC
2.使用端口：
服务器各使用1个网络接口，IP范围：192.168.9.~
阵列使用0A、0B、1B三个光口作为数据传输通道，192.168.9.2作为配置端口
3.光纤接口示意图
4.服务器硬件设置
服务器需通过进入BIOS页面设置光端口。
进入BIOS->”Device Setting”->选择
对应端口->配置->确认。
Ctrl+B进入HBA卡的BIOS设置页面（一般不需要）BIOS设置过程如下图：
等待确认框点“Yes”，然后把所有的HBA上的端口都设置一遍后重启服务器。
5.管理配置
首先安装jre1.6.0_10(jre6updata10),再安装HNM2后进行管理
6.WWN信息：。
全程图解--磁盘阵列配置实例
说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetV oll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare 操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
磁盘阵列教程raid5和raid1(有图)
raid5及raid1磁盘阵列服务器也许一些刚刚玩服务器DIY的朋友一听到raid这个词就犯头晕，分不清楚到底说的是啥意思。
raid模式虽多，但以我的理解其实就是把2个以上的硬盘组合在一起，一块用，以达到更快的速度和更高的安全性，大家不需要了解太多raid模式，只要知道raid0、raid1和raid5就足够在服务器行业混饭了（其实什么也不知道照样混饭的人也很多），用唐华的大白话说，所谓raid0就是两块硬盘合成一块硬盘用，例如两个80G的硬盘，做成raid0模式，就变成一块160G的大硬盘，理论上硬盘传输速度也加倍，但是这种模式安全性很低，一旦一个硬盘坏了，两个硬盘里的所有数据都会报销，因此服务器上最好不用这种模式。
所谓raid1就是两块硬盘互相做同步备份（镜像），例如两块80G的硬盘，做成raid1模式，总容量还是80G没变化，硬盘传输速度也没变化，但是两个硬盘里的数据保持同步，完全一样，一旦其中一个硬盘坏了，靠另一个硬盘，服务器依然能正常运行，这种模式很安全，所以现在很多中低端服务器采取这种raid模式，这种模式简单实用，用不高的硬件成本即可实现，我很喜欢。
至于raid5，则过去一直是高档服务器的专利，即使是在今天，你翻翻许多名牌服务器的价目表，在1－2万元的产品里也很难觅到raid5的身影，采用raid5可以兼顾raid0的速度、容量和raid1的安全性，是个听起来很完美的磁盘阵列方案。
硬件raid5组建：最近又亲手给一个朋友组装了一台采用双核心P4 820D处理器的8硬盘的1U机架式存储型服务器，在组装过程中，分别组建了硬件Raid5和软件Raid5的磁盘阵列，过程很值得玩味，现在写出详细的设置过程，以期抛砖引玉，给大家带来更多一点启发。
首先将服务器组装好，然后给硬盘插上SATA的数据线，插入主板上的四个SATA接口，用并口线连接好我的LG刻录机当光驱用，这个主板只提供了1个并口IDE接口用来接光驱正好，连上显示器、键盘、鼠标，开机测试，启动顺利，按DEL键进入bios。
服务器磁盘阵列详细图解
服务器磁盘阵列详细图解RAID 0RAID 0又称为Stripe或Striping，它代表了所有RAID级别中最高的存储性能。
RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取，这样，系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。
这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能。
如图1所示:从理论上讲，三块硬盘的并行操作使同一时间内磁盘读写速度提升了3倍。
但由于总线带宽等多种因素的影响，实际的提升速率肯定会低于理论值，大量数据并行传输与串行传输比较，提速效果显著显然毋庸置疑。
RAID 0的缺点是不提供数据冗余，因此一旦用户数据损坏，损坏的数据将无法得到恢复。
RAID 0具有的特点，使其特别适用于对性能要求较高，而对数据安全不太在乎的领域，如图形工作站等。
对于个人用户，RAID 0也是提高硬盘存储性能的绝佳选择。
容错性：没有冗余类型：没有热备盘选项：没有读性能：高随机写性能：高连续写性能：高需要的磁盘数：一个或多个可用容量：总的磁盘的容量典型应用：无故障的迅速读写，要求安全性不高，如图形工作站等。
RAID 1RAID 1又称为Mirror或Mirroring，它的宗旨是最大限度的保证用户数据的可用性和可修复性。
RAID 1的操作方式是把用户写入硬盘的数据百分之百地自动复制到另外一个硬盘上。
当读取数据时，系统先从RAID 0的源盘读取数据，如果读取数据成功，则系统不去管备份盘上的数据;如果读取源盘数据失败，则系统自动转而读取备份盘上的数据，不会造成用户工作任务的中断。
当然，我们应当及时地更换损坏的硬盘并利用备份数据重新建立Mirror，避免备份盘在发生损坏时，造成不可挽回的数据损失。
由于对存储的数据进行百分之百的备份，在所有RAID级别中，RAID 1提供最高的数据安全保障。
同样，由于数据的百分之百备份，备份数据占了总存储空间的一半，因而，Mirror 的磁盘空间利用率低，存储成本高。
磁盘阵列存储系统方案
磁盘阵列存储系统方案磁盘阵列存储系统（RAID）是一种将多个硬盘驱动器组合在一起形成一个逻辑存储单元的技术。
RAID系统通过将数据分布在多个磁盘上，提高了数据的容错性和性能。
在本文中，我们将讨论不同的RAID级别及其应用场景，以及一些常见的RAID实施方案。
一、RAID级别及应用场景1. RAID 0RAID 0将数据均衡地分布在多个磁盘上，提高了数据的读写速度。
RAID 0在需要高速数据传输但不需要数据冗余的情况下非常适用，比如视频编辑、数据备份等。
2. RAID 1RAID 1采用镜像数据的方式，将数据同时写入两个磁盘上，提高了数据的冗余性和可靠性。
RAID 1适用于对数据安全性要求较高的场景，比如数据库服务器、关键业务系统等。
3. RAID 5RAID 5将数据进行条带化分布，并在每个数据条带上计算校验信息，提高了数据的容错性。
RAID 5适用于需要高容错性和相对较高读写性能的环境，比如文件服务器、电子邮件服务器等。
4. RAID 6RAID 6在RAID 5的基础上增加了一个额外的校验盘，提供更高的容错性。
RAID 6适用于对数据安全性要求非常高的场景，比如金融交易系统、医疗信息系统等。
5. RAID 10RAID 10将RAID 1和RAID 0结合起来，通过将磁盘分为多组进行数据镜像和条带化分布，提供了高容错性和高性能。
RAID 10适用于对性能和数据安全性都有较高要求的应用，比如虚拟化服务器、数据库集群等。
二、常见的RAID实施方案1. 硬件RAID硬件RAID是通过专用的RAID控制器来实现的，具有自己的处理器和缓存，可以提供更高的性能和可靠性。
硬件RAID通常需要使用指定的RAID控制卡，并且成本较高。
2. 软件RAID软件RAID是利用操作系统提供的RAID功能来实现的，不需要额外的硬件设备，适用于小型企业或个人用户。
软件RAID的性能和可靠性相对较低，但成本较低。
3. 储存阵列网络（SAN）SAN是一种集中式的储存解决方案，将多个服务器连接到共享的存储设备上。
11大于2硬盘组建RAID0阵列性能实测
前言：作为电脑的重要组成局部，硬盘的性能在近十多年时间里一直开展缓慢，可以说已经在一定程度上限制了整个平台性能的提升。
究其原因，正是由于传统机械硬盘在工作原理上的限制，导致其在性能方面的提升很容易就会遇到瓶颈，除了容量还能不断增加外，目前主流的硬盘转速已在7200RPM停留了很多年，各方面性能一直无法获得更有效的进步。
硬盘的性能成为整个平台的瓶颈不过，随着硬盘的价格不断持续下跌和应用需求的不断增大，普通用户拥有两块以上的硬盘也是常见的事情了。
这时我们也有了一种可以更有效提升硬盘性能的选择——采用两块硬盘组建RAID0磁盘阵列。
组建RAID0阵列不但能满足大家在容量上的需求，也能有效提升硬盘的性能，实现1块硬盘+1块硬盘性能>2块硬盘性能，使整个系统的性能再次上升一个台阶。
硬盘组建RAID0阵列评测RAID是“Redundant Array of Independent Disk〞的缩写，中文意思是独立冗余磁盘阵列，目前有RAID0～RAID7等多种形式。
从日常应用角度来看，RAID0磁盘阵列形式是最适宜普通用户的，它不但能大幅提升硬盘速度，同时也不用牺牲硬盘容量。
那么组建RAID0阵列到底能比单块硬盘提升多少性能呢？今天就让我们通过评测一起来体验一下吧。
?点击直接进入：硬盘测试数据比照?评测硬盘详细参数如下：西部数据SATA海盗船1TBSATAII32M容量1TB 2TB 128GB介质类型磁盘磁盘MLC NAND主控芯片N/A N/A Indilinx Barefoot 缓存32MB N/A 64MB硬盘转速7200RPM 7200RPM N/A数据接口SATA II SATA II SATA II盘体尺寸 3.5" 3.5" 2.5"参考价格499元998元2590元评测硬盘产品赏析：西部数据1TB SATAII 32M(WD10EALS)/蓝盘图库评测论坛报价西部数据 1TB SATAII 32M(WD10EALS)/蓝盘属于西部数据主流型Caviar Blue蓝盘系列，采用双碟设计，总容量为1TB，转速为7200RPM，缓存为1TB常见的32MB。
08RAID磁盘阵列图解教程
全程图解手把手教你做RAID磁盘阵列(本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
)本文将以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
RAID0+1
随着网吧规模扩大，网吧电脑数量也会相应增加，上网的顾客也随之增多，服务器硬盘数据存取的速度将会成为新的瓶颈，很多顾客开始投诉服务器点播的电影比较卡、游戏升级速度慢等问题，倘若不采取相关措施，那么好不容易扩大的经营将毁于一旦。
那么如何解决硬盘存取速度的瓶颈呢？用多个硬盘组建RAID阵列将是一个较佳的解决方案。
然而许多网管由于缺少实际经验，对于RAID技术只有含糊的概念，所以小编特别编写了本文，与大家一起分享RAID基础知识与最常用的RAID 0+1组建实例。
RAID英文全称为Redundant Array of Inexpensive Disks，中文译为廉价磁盘冗余阵列。
它实质是使用多块物理硬盘组成一个具有加速、自动备份、数据损毁恢复等功能的逻辑硬盘。
为了满足不同工作环境的需要，RAID技术分为了以下RAID 0-7计合8种。
每种阵列都各自有其自身优点与缺点，例如RAID 1阵列强调磁盘的数据的安全性、RAID 0阵列提高访问速度、RAID 5阵列兼顾速度与的安全等。
下面就来看看常用阵列的具体特点。
常用RAID阵列类型RAID 0RAID 0阵列即（Data Stripping）数据分条阵列，其主要的特点是存取的数据都被分割成为条状（stripped）分布存放在各个物理磁盘上。
这样处理的优点是可以并行存取，从而获得双倍或多倍存取速度。
其中最简单的RAID 0阵列，使用两块硬盘提供双倍传输速度，假如阵列卡能支持多块硬盘组成RAID 0，那么则可以获得N倍（N为加入阵列的硬盘数量）传输速度。
这种阵列的缺点是数据安全比较脆弱，只要阵列内某一硬盘出现故障，所有的数据将全部丢失。
因而，为了在数据脆弱性与速度之间取得较好的平衡，实际使用时RAID 0通常只使用两块硬盘，获得双倍传输速度同时稳定性下降一半，用于存放视频点播文件、临时文件等对安全性要求不高的数据。
RAID 1RAID 1阵列即（Data Mirror）数据镜像阵列，其主要特点在提供了较为优异的数据安全保障。
