随着现代工业的不断发展，物联网、工业互联网等新技术的出现，传感器和检测技术在现代工业中的地位日益重要。
传感器和检测技术的应用范围非常广泛，从工业制造到医疗保健，从机器人技术到智能家居，都需要传感器和检测技术的支持。
一、传感器的分类
传感器按照测量物理量的原理可以分为以下几种：
1. 电阻式传感器
电阻式传感器是利用材料的电阻值与测量物理量存在的一定关系来实现测量的。
常见的电阻式传感器有热敏电阻、光敏电阻和应变式电阻等。
2. 电容式传感器
电容式传感器利用物体与传感器之间的电容变化来实现测量。
例如，当物体接近电容传感器时，物体与传感器之间的电容会发生变化，电容传感器就可以根据这种变化来测量物体与传感器之间的距离。
3. 电磁式传感器
电磁式传感器利用物理量对磁场的影响来实现测量。
例如，磁电式传感器就是利用磁场的变化来产生电荷，从而实现测量的。
4. 声波式传感器
声波式传感器是利用物理量对声波产生影响来实现测量
的。
例如，超声波传感器就是利用声波的时间差来测量物体与传感器之间的距离。
5. 光电式传感器
光电式传感器是利用光线对物理量的变化而产生光信号，从而实现测量的。
例如，光电开关就是利用光线来检测物品的位置。
6. 磁电式传感器
磁电式传感器是利用磁场产生的电势差来实现测量。
例如，霍尔传感器就是利用磁场的变化来产生电势差，从而实现测量的。
二、传感器的应用
1. 工业自动化
工业自动化是传感器应用最广泛的领域之一，包括机械加工、材料处理、车间控制等多方面。
例如，温度传感器用于检测加热设备的温度、光电传感器用于检测零部件的尺寸、压力传感器用于检测机械系统中的压力等。
2. 医疗保健
传感器在医疗保健领域的应用也越来越广泛。
例如，心电图传感器可以监测心脏的电信号，脑电图传感器可以检测脑部电信号，实现神经疾病的诊断与治疗。
此外，还有血糖检测器、血压监测器、胎儿心率检测器等等。
3. 智能家居
传感器在智能家居领域的应用也越来越多，例如，智能温度传感器可以控制室内温度，智能光敏传感器可以感知室内光线的亮度，从而自动控制灯光。
智能家居系统还可以联网远程控制，从而实现智能家居自动化管理。
4. 机器人技术
机器人技术是传感器应用的重要领域之一，机器人需要外界的信号可以自主感知，并做出相应的反应。
例如，机器人可以通过视觉传感器进行环境感知，从而实现避障功能，通过力传感器可以感知重量与压力，从而操作机械臂移动物品。
5. 其他领域
除了以上几种领域，还有很多其他应用领域，例如，气象检测、土壤检测、环境监测、火灾检测等等，都需要传感器来实现必要的测量与控制。
三、检测技术
检测技术主要是通过测量信号来判断测试对象是否正常，存在何种问题，并提供解决方案。
1. 线性检测技术
线性检测技术是通过测量待检物理量与标准相比的偏差来确定是否合格。
例如，夹具的直线度检测。
2. 非线性检测技术
非线性检测技术是就是对待测的物理量进行波形分析，从而确定设备是否正常。
例如，机械故障的检测就需要通过振动分析来判断是否存在故障。
3. 信号处理技术
信号处理技术是一种可以对不同类型的信号进行分析和处理的技术。
例如，通过信号处理技术可以将光学信号转换为电信号，也可以将声学信号转换为数字信号，从而便于进行分析和处理。
4. 轨迹识别技术
轨迹识别技术是通过计算物体的轨迹，来确定该物体的状态和方向。
例如，车辆追踪就需要通过轨迹识别技术来确定车辆的准确位置。
5. 图像识别技术
图像识别技术是通过计算机视觉的技术，来识别图像中
的物体，判断是否符合标准。
例如，半导体微小器件的检测需要通过图像识别技术来进行精准检测。
四、结论
传感器和检测技术在现代工业中有着非常重要的地位。
传感器的种类多样，应用广泛，涉及到工业、医疗、智能家居、机器人以及其他各种领域，它们的应用为现代化工业的智能化、高效化、可靠化奠定了坚实的基础。
与此同时，检测技术的应用也越来越广泛，通过对信号的分析和处理，可以更加精准、快速地检测出设备的问题，提高检测效率和准确性。
传感器和检测技术的不断发展和应用将会推动社会的进步和现代工业的发展。

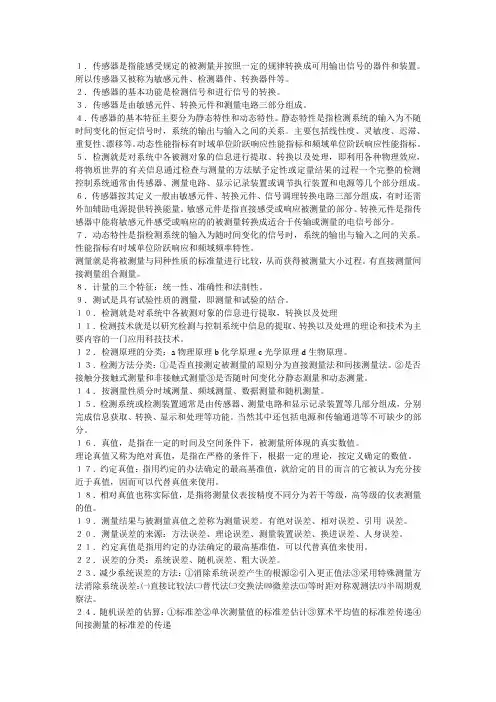

传感器与检测技术
１．传感器是指能感受规定的被测量并按照一定的规律转换成可用输出信号的器件和装置。
所以传感器又被称为敏感元件、检测器件、转换器件等。
２．传感器的基本功能是检测信号和进行信号的转换。
３．传感器是由敏感元件、转换元件和测量电路三部分组成。
４．传感器的基本特征主要分为静态特性和动态特性。
静态特性是指检测系统的输入为不随时间变化的恒定信号时，系统的输出与输入之间的关系。
主要包括线性度、灵敏度、迟滞、重复性、漂移等。
动态性能指标有时域单位阶跃响应性能指标和频域单位阶跃响应性能指标。
５．检测就是对系统中各被测对象的信息进行提取、转换以及处理，即利用各种物理效应，将物质世界的有关信息通过检查与测量的方法赋予定性或定量结果的过程一个完整的检测控制系统通常由传感器、测量电路、显示记录装置或调节执行装置和电源等几个部分组成。
６．传感器按其定义一般由敏感元件、转换元件、信号调理转换电路三部分组成，有时还需外加辅助电源提供转换能量。
敏感元件是指直接感受或响应被测量的部分。
转换元件是指传感器中能将敏感元件感受或响应的的被测量转换成适合于传输或测量的电信号部分。
７．动态特性是指检测系统的输入为随时间变化的信号时，系统的输出与输入之间的关系。
性能指标有时域单位阶跃响应和频域频率特性。
测量就是将被测量与同种性质的标准量进行比较，从而获得被测量大小过程。
有直接测量间接测量组合测量。
８．计量的三个特征：统一性、准确性和法制性。
９．测试是具有试验性质的测量，即测量和试验的结合。
１０．检测就是对系统中各被测对象的信息进行提取，转换以及处理１１．检测技术就是以研究检测与控制系统中信息的提取、转换以及处理的理论和技术为主要内容的一门应用科技技术。
１２．检测原理的分类：a物理原理b化学原理c光学原理d生物原理。
１３．检测方法分类：①是否直接测定被测量的原则分为直接测量法和间接测量法。
②是否接触分接触式测量和非接触式测量③是否随时间变化分静态测量和动态测量。

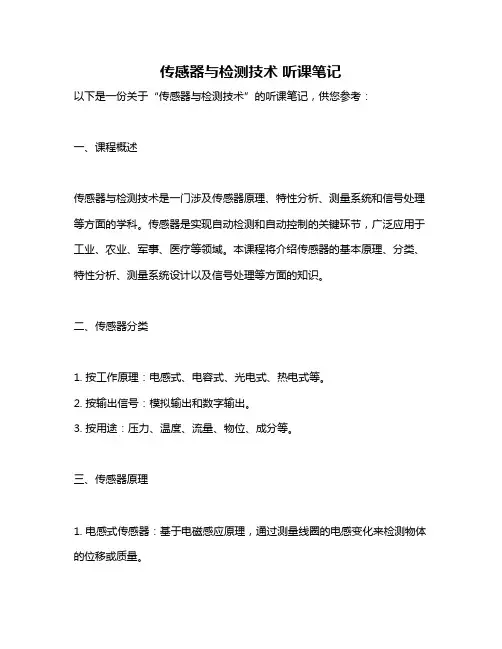

传感器与检测技术 听课笔记
传感器与检测技术听课笔记以下是一份关于“传感器与检测技术”的听课笔记，供您参考：一、课程概述传感器与检测技术是一门涉及传感器原理、特性分析、测量系统和信号处理等方面的学科。
传感器是实现自动检测和自动控制的关键环节，广泛应用于工业、农业、军事、医疗等领域。
本课程将介绍传感器的基本原理、分类、特性分析、测量系统设计以及信号处理等方面的知识。
二、传感器分类1. 按工作原理：电感式、电容式、光电式、热电式等。
2. 按输出信号：模拟输出和数字输出。
3. 按用途：压力、温度、流量、物位、成分等。
三、传感器原理1. 电感式传感器：基于电磁感应原理，通过测量线圈的电感变化来检测物体的位移或质量。
2. 电容式传感器：基于电容器原理，通过测量电容器极板间距的变化来检测物体的位移或压力。
3. 光电式传感器：基于光电效应原理，通过光电器件将光信号转换为电信号，实现非接触测量。
4. 热电式传感器：基于热电效应原理，通过测量热电偶的温差电动势来检测温度。
四、传感器特性分析1. 线性度：描述传感器输出与输入之间的线性关系。
2. 灵敏度：描述传感器输出变化量与输入变化量之间的比值。
3. 迟滞：描述传感器在相同输入下，正向和反向输出之间的差异。
4. 重复性：描述传感器在同一输入下，多次测量的输出一致性。
5. 漂移：描述传感器在使用过程中，输出逐渐偏离初始值的现象。
五、测量系统设计1. 测量系统组成：传感器、信号处理电路、显示仪表和记录装置等。
2. 测量系统设计原则：精度高、稳定性好、可靠性高、成本低等。
3. 测量系统误差分析：随机误差和系统误差。
4. 测量系统校准与标定：确定传感器的线性度、灵敏度、迟滞等特性参数的方法。
六、信号处理技术1. 信号放大与滤波：提高信号的信噪比，抑制噪声和干扰。
2. 信号转换：将模拟信号转换为数字信号，或将一种形式的信号转换为另一种形式。
3. 数字信号处理技术：通过数字计算方法对信号进行滤波、变换和分析等处理，提取有用的信息。
传感器与检测技术 (徐科军 著)
∆δ = ±1(µm) 时，读数仪表的变化量为多少？
解 ：（ 1）根据公式 ∆C =
εS
εS εS −=⋅
∆d
，其中 S= π r 2
d − ∆d d d d − ∆d
（2）根据公式 k1 = ∆δ1 k2 ∆δ
，可得到 ∆δ1
=
=
5
=
0.02
2．寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的 精度。试阐述消除和减小寄生电容影响的几种方法和原理。
第一章习题答案
1．什么是传感器？它由哪几个部分组成？分别起到什么作用？
解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种 物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。敏感 元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出 作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。 2．传感器技术的发展动向表现在哪几个方面？
=
∆U ∆X
=
300 ×10−3 5 ×10−3
= 60
khd 第二章习题答案 www. 1．什么是应变效应？什么是压阻效应？什么是横向效应？
解：应变效应，是指在导体产生机械变形时，它的电阻值相应发生变化。
网 压阻效应，是指半导体材料在某一轴向受外力作用时，其电阻率ρ发生变化的现象。
案 横向效应，是指将直的电阻丝绕成敏感栅后，虽然长度不变，应变状态相同，但由于应
解：电容式传感器内极板与其周围导体构成的“寄生电容”却较大，不仅降低了传感器的灵 敏度，而且这些电容（如电缆电容）常常是随机变化的，将使仪器工作很不稳定，影响测量
传感器与检测技术完整ppt课件
.
6．稳定性。稳定性有短期稳定性和长期稳定性之分。对于传感器常用长期 稳定性描述其稳定性。所谓传感器的稳定性是指在室温条件下，经过相当长 的时间间隔，传感器的输出与起始标定时的输出之间的差异。因此，通常又 用其不稳定度来表征传感器输出的稳定程度。
7．漂移。传感器的漂移是指在输入量不变的情况下，传感器输出量随着时 间变化，此现象称为漂移。产生漂移的原因有两个方面：一是传感器自身结 构参数；二是周围环境（如温度、湿度等）。
.
1.3.1测量误差及其分类
误差的定义
测量误差(error of measurement)是指测得值与被
测量真值之差，可用下式表示： 测量误差=测得值-真值
若定义中的测得值是用测量方式获得的被测量的测
量结果，则得到测量误差的定义为：测量误差=测量结果-真
值
若定义中的测得值是指计量仪器的示值，则得到计
1.1.3传感器的分类 1．按输入量（被测量）分类 2．按工作原理（机理）分类 3、按能量的关系分类 4．按输出信号的形式分类
.
1.2 传感器的特性
静态特性和动态特性
输入量X和输输出Y的关系通常可用多项式表示
静态特性可以用一组性能指标来描述，如线性度、灵敏度、精确度（精 度）、重复性、迟滞、漂移、阈值和分辨率、稳定性、量程等。
2替代法其实质是在测量装置上测量被测量后不改变测量条件立即用相应标准量代替被测量放到测量装置上再次进行测量从而得到此标准量测量结果与已知标准量的差值即系统误差取其负值即可作为被测量测量结果的修正先将被测量x放于天平一侧标准砝码p放于另一侧调至天平平衡则有xpl此时移去被测量x用标准砝码q代替使天平重新平衡则有qpl2l1所以有xq
《传感器与检测技术》课程标准
《传感器与检测技术》课程标准一、课程概述1.基本信息课程名称：《传感器与检测技术》课程类型：理论+实践课程总学时：课程总计64学时，其中一理论课时54,机动+实践课时10。
标准适用专业：本标准适用于机电一体化与制造专科专业。
2.课程定位《传感器与检测技术》课程是机电一体化与制造专业的一门专业核心技能课程；本课程的任务是要教会学生了解和熟悉常用工业传感器及检测方法的基本知识，能够使用合理的传感器实施可靠的检测方案，培养解决生产实际问题的基本技能。
本课程适用于机电一体化、机械制造以及自动化等专业3年制高职学生，课程应在学完电工和电子学等课程后开设，并为后续专业课程的学习和从事专业相关工作打下基础。
二、课程目标（一）总体目标通过《传感器与检测技术》课程的学习，使学生掌握基本工业常用传感器的基本知识、基本理论，初步具备运用传感器设计简单检测系统的能力，并获得运用所学知识解决生产实际问题的基本技能。
（二）分项目标通过《传感器与检测技术》课程的学习，应达到以下培养目标：1.知识目标①学习常用检测量以及相应传感器的基本原理和使用方法等知识；②掌握常用检测系统的基本设计方法；3.技能目标①具备搜集和查阅传感器与检测技术国家标准和有关资料的能力；②具备进行简单检测系统设计和确定相应传感器性能指标的技能；③初步具备简单检测系统的搭建和基本调试手段；4.方法目标①通过常用物理量检测方法在日常生活中的自动化运用实例激发学习兴趣；②通过Flash等丰富多彩的课堂呈现手段加深学生对检测方法认识。
5.素质目标①通过本课程，使学生认识到传感器对于自动化和智能化的产业应用所发挥的作用,增加通过不同手段解决问题的思路，开阔学生的眼界和视野。
②使学生认识到我国有关行业和世界发达国家的巨大差距，增强学生的竞争意识和努力学习的自觉性。
说明：机动课时可安排有关和语言的基本课时，以及有关试验安排, 共计IO个课时。
四、教学设计1.考核方式说明：（I）有些课程可能只进行两种考核中的一种考核，则另外一项考核权重为O即可。
传感器与检测技术课件
公称相对误差：绝对误差与仪表公称值之比，即 rx=Δx/x 且rx<r。
(3) 引用误差(fiducial error) 定义:测量器具的最大绝对误差与此标称范围上限或量程之比。 它是一个相对误差，且此相对误差是引用了特定值，即标称 范围上限或量程得到的，所以此误差又称为引用相对误差或 满度误差。即 rm=Δxm/xm
例如：在化学实验室用分析滤纸观察溶液的化学反应，以 确定溶液的酸碱性等化学性能，通常称为定性的化学实验， 而不叫化学测量。
测量的分类
1、直接测量和间接测量 根据对测量结果获取方式方法的不同。
2、静态测量和动态测量 根据被测量对象在测量过程中所处的状态。
3、等权测量和不等权测量 根据测量条件是否发生变化。
1.1.2传感器的组成
1、敏感元件 敏感元件是指传感器中能灵敏地直接感受或响应被测量（非电量，如位移、 应变）器件或元件。 2．转换元件 转换元件也称传感元件，是指传感器中能将敏感元件感受或响应的被测量 (非电量)转换成适于传输或测量的电量(电信号)的器件或元件。它通常不 直接感受被测量。 3.转换电路 作用是，将转换元件的输出量进行处理，如信号放大、运算调制等，使输 出量成为便于显示、记录、控制和处理的有用电信号或电量，如电压、电 流或频率等。 4．辅助电路 辅助电路就是指辅助电源，即交、直流供电系统。
1.1.3传感器的分类
1．按输入量（被测量）分类 2．按工作原理（机理）分类 3、按能量的关系分类 4．按输出信号的形式分类
1.2 传感器的特性
静态特性和动态特性
输入量X和输输出Y的关系通常可用多项式表示
静态特性可以用一组性能指标来描述，如线性度、灵敏度、精确度（精 度）、重复性、迟滞、漂移、阈值和分辨率、稳定性、量程等。
传感器与检测技术
传感器与检测技术在当今的工业环境中，传感器和检测技术扮演着至关重要的角色。
随着科技的不断发展，传感器和检测技术已经成为现代工业自动化、智能化和高效化的重要支撑。
一、传感器：感知世界的触角传感器是一种能够感知并响应外部环境变化（如温度、湿度、压力、光照等）的装置。
在工业自动化领域，传感器能够实时、准确地感知生产过程中的各种参数，如温度、压力、物位等，从而为生产过程提供重要的反馈信息。
1、1传感器的种类和应用根据不同的应用需求，传感器可以被分为多种类型，如热敏传感器、压力传感器、光学传感器等。
这些传感器广泛应用于各种工业生产过程中，帮助企业实现生产过程的自动化和智能化。
1、2传感器的发展趋势随着科技的进步，传感器的性能和精度不断提高，同时也在向小型化、集成化和网络化方向发展。
未来的传感器将更加智能，能够适应更复杂、更恶劣的环境。
二、检测技术：洞察生产的眼睛检测技术是利用各种物理原理和方法，对生产过程中的各种参数进行测量和判断，以确保生产过程的稳定和产品的质量。
2、1检测技术的种类和应用检测技术涵盖了多个领域，如化学分析、物理测量、生物检测等。
在工业生产中，检测技术主要用于对原材料、半成品和成品的质量进行检测和控制，以确保产品的质量和性能。
2、2检测技术的发展趋势随着人工智能和大数据技术的发展，检测技术也在向智能化和自动化方向发展。
未来的检测技术将更加高效、准确和可靠，能够适应各种复杂和恶劣的环境。
三、传感器与检测技术在工业中的应用在石油化工、电力、制药等行业中，传感器和检测技术的应用非常广泛。
例如，在石油化工行业中，传感器能够实时感知生产过程中的温度、压力等参数，而检测技术则能够对原材料和产品的质量进行严格把控。
在电力行业中，传感器能够对设备的运行状态进行监测，而检测技术则能够对排放的气体和废水进行检测和控制。
在制药行业中，传感器能够对生产过程中的环境参数进行监测和控制，而检测技术则能够对药品的质量进行严格把关。
《传感器与检测技术》课程教学大纲
《传感器原理及应用》课程教学大纲课程名称：传感器原理及应用英文名称：Sensors & Testing Technology课程类型：必修课总学时及学分：48学时 3学分适应对象：四年制本科，物联网工程主要先修课程：高等数学、大学物理、电路分析基础、模拟电子技术、数字电子技术执行日期一、课程的性质与任务《传感器原理及应用》是物联网工程等专业设置的一门专业基础课。
本课程设置的目的是通过对常见传感器的一般特性与分析方法、传感器的工作原理、传感器的特性及应用、检测系统的基本概念的学习，使学生掌握检测系统的设计和分析方法，能够根据工程需要选用合适的传感器，并能够对检测系统的性能进行分析、对测得的数据进行处理。
二、课程的教学目标《传感器原理及应用》课程是一门实践性非常强的课程。
它综合了物理学、微电子学、化学、材料科学、精密机械、微细加工等多方面的知识和技术，因而其课程特点集中体现了知识的密集性、内容的离散性、传感器品种的庞杂性、功能的智能性、工艺的复杂性和应用的广泛性。
通过本课程的学习使学生了解检测系统与传感器的静、动态特性和主要性能指标，掌握常用传感器的工作原理和常见非电量参数的检测方法、检测系统中常用的信号放大电路、信号处理电路与信号转换电路等。
通过本课程的学习，培养学生利用现代电子技术、传感器技术和计算机技术解决生产实际中信息采集与处理问题的能力，为工业测控系统的设计与开发奠定基础。
三、教学内容及其基本要求模块一传感器概述（一）教学内容1、传感器的地位及作用；传感器的组成和分类；传感器的发展趋势；2、传感器的选用原则及测量技术的基本知识；（二）教学基本要求1、了解传感器的地位及作用，了解传感器的发展趋势；2、掌握传感器的组成和分类，掌握传感器的选用原则及测量技术的基本知识；模块二传感器的特性分析（一）教学内容1、传感器的静态特性和动态特性；2、传感器的静态标定和动态标定；（二）教学基本要求1、了解传感器的功能模块；了解传感器的静态标定和动态标定；2、掌握衡量传感器静态特性与动态特性的指标；掌握传感器的静态标定和动态标定；模块三电阻式传感器原理及其应用（一）教学内容1、电阻应变式传感器的结构、工作原理、测量电路及应用；2、压阻式传感器的结构、工作原理、测量电路及应用；（二）教学基本要求1、掌握电阻应变式传感器和压阻式传感器的结构和工作原理；掌握惠斯登电桥电路的结构形式和特点；2、了解电阻应变式传感器的粘贴方法；了解电阻式传感器的应用模块四电容式传感器原理及其应用（一）教学内容1、电容式传感器的结构、工作原理、测量电路、性能和设计的改善措施以及应用；（二）教学基本要求1、掌握电容式传感器的工作原理；掌握电容式传感器的分类及各自特点；掌握电容式传感器的测量电路；2、了解电容式传感器的性能和设计的改善措施；了解电容式传感器的应用；模块五电感式传感器原理及其应用（一）教学内容1、自感传感器的结构、测量原理与应用；2、差动变压器的结构、测量原理与应用；3、涡流传感器的结构、测量原理与应用；（二）教学基本要求1、掌握自感传感器的结构、测量原理与应用；掌握电容式传感器原理及其应用；2、了解涡流传感器的结构、测量原理与应用；模块六压电式传感器原理及其应用（一）教学内容1、压电效应和压电材料；2、压电式传感器的结构形式、工作原理、等效电路及测量转换电路；3、压电式传感器的应用；（二）教学基本要求1、掌握压电式传感器的结构形式、工作原理、等效电路及测量转换电路；2、了解压电效应和压电材料；了解压电式传感器的应用；模块七霍尔传感器原理及其应用（一）教学内容1、霍尔传感器的基本工作原理；2、霍尔传感器的基本结构、技术指标；3、霍尔传感器基本测量电路及补偿方法；4、霍尔传感器的应用电路分析；（二）教学基本要求1、掌握霍尔传感器的基本原理；掌握霍尔传感器的基本测量电路及补偿方法；2、了解霍尔传感器的基本结构、技术指标；了解霍尔传感器的应用电路分析；模块八光电式传感器（一）教学内容1、光的产生、光源、光电器件；2、光电式传感器的结构、类型及应用；3、图像传感器、红外传感器和光纤传感器；（二）教学基本要求1、掌握几种常见的光电器件及其工作原理；2、了解图像传感器、红外传感器和光纤传感器的工作原理及应用；模块九温度传感器原理及其应用（一）教学内容1、温度传感器的基本概念；热敏电阻的特性、原理及其应用电路；2、热电偶的特性、原理及其应用电路；3、红外温度传感器原理及应用和集成温度传感器的原理及应用电路；（二）教学基本要求1、掌握温度传感器的基本概念；掌握热敏电阻的特性、原理及其应用电路；掌握热电偶的特性、原理及其应用电路；2、了解红外温度传感器的原理及其应用和集成温度传感器的原理及应用电路；模块十其他传感器工作原理及其应用（一）教学内容1、气敏传感器的组成、工作原理和分类；2、湿度传感器的工作原理及其应用；3、超声波传感器的工作原理及其应用；4、智能传感器的工作原理及其应用；（二）教学基本要求1、掌握气敏传感器的组成、工作原理和分类；掌握超声波传感器的工作原理及其应用2、了解湿度传感器和智能传感器的工作原理及其应用；模块十一传感器技术的综合应用（一）教学内容1、传感器在家用电器及其安全防范中的应用；2、传感器在汽车中的应用及其使用的几种关键技术；（二）教学基本要求1、了解传感器在家用电器及安全防范中的应用；掌握传感器在汽车中的应用；四、各教学环节学时分配五、教学建议教师通过对课本进行独到深入的讲解，教学内容要重点突出，教学目的需十分明确，达到很好的教学效果，结合多种教学手段，激起同学们的兴趣，教师很注重互动，课堂学习氛围轻松愉快，使学生对知识的掌握更深刻，真正达到教学的目的要求。
传感器与检测技术简述-精选文档
传感器与检测技术简述传感器是种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
人们为了从外界获取信息，必须借助于感觉器官。
而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。
为适应这种情况，就需要传感器。
因此可以说，传感器是人类五官的延长，又称之为电五官。
传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。
可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。
由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。
世界各国都十分重视这一领域的发展。
相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。
1、检测技术检测技术是将多种学科，多种技术融为一体并综合运用的复合技术，广泛应用于许多重要领域。
在时代与科技高速发展的今天，方方面面都需要检测，甚至细微到我们呼吸的空气都需要检测，所以检测技术必然值得我们花费更多的时间和精力去研究及发展。
其中用传感器的检测技术便是重要的一项。
2、传感器检测技术的分类传感器可以检测很多我们想知道的量，下面将围绕传感器测距离，传感器测压力，传感器测温度来展开进行介绍。
2.1传感器检测距离距离传感器是利用测时间来实现测距离的原理，以检测物体的距离的一种传感器。
目前测量距离的传感器有超声波测距传感器、激光测距传感器、红外线测距传感器、24GHZ雷达传感器。
超声波对液体、固体的穿透本领很大，尤其是在阳光不透明的固体中，它可穿透几十米的深度。
超声波碰到杂质或分界面会产生显著反射形成反射成回波，碰到活动物体能产生多普勒效应。
因此超声波检测广泛应用在工业、国防、生物医学等方面以超声波作为检测手段。
传感器与检测技术 PPT课件
• 在测量装置和某些分类机械中，检测是装置和设 备的核心。例如自动分拣机要实现将工件按重量 分别放在不同位置的功能，就必须具有重量检测 单元（见下图）。
2.设备运行状态检测与故障诊断
• 为了保证机电设备安全可靠地运行，经常要求对 主要参数进行监测，如对电源电压、电机功耗或 负载电流、润滑油温度的监测等，其目的是防止 过载造成损 坏。这是一种保护性检测。但是随着 预防性维修的发展，对一些大型关键设备 要求进 行以故障诊断为目的的状态检测，例如，利用检 测振动信号，可监视动力 机械轴承或齿轮的故障， 并通过频率分析确定故障的部位，区分出轴承内 环、外 环或滚珠的故障。数控加工机床可利用切 削力信号、振动信号或声发射信号监 测刀具的工 作状态，当刀具破损或发生严重磨损时，及时发 出报警。
第七章智能传感器（4学时） • 概述 • 智能传感器的系统构成 • 智能传感器的集成技术 • 智能传感器实现的方法 • 智能仪器实例 第八章 传感器信号处理（2学时） • 测量放大器 • 信号的调制与解调 • 滤波器 • 传感器信号的非线性校正
第九章自动检测系统 （4学时） • 自动检测系统的组成 • 模拟量数据采集系统 • 数据采集系统输入接口器件 • 主要特性指标及测定方法 • 虚拟仪器
3.制造质量检测与控制
• 在机械制造过程中，为了保证加工零件的质量而 进行的检测，例如材质检 测、缺陷检测、尺寸及 表面质量检测。基于质量控制的检测又分为在线 检测与离 线检测。离线检测是在加工或装配完成 后对零件或产品进行检测，确定加工零 件是否合 格，剔除不合格零件，或者通过绘制控制图发现 加工过程的异常趋势。 在线检测是在加工或装配 过程中进行检测，例如，外圆磨削自动检测仪可 在磨削 过程中利用气动量仪或电感测头自动检测 工件尺寸，输出检测信息，以对机床进 行补充调 节或供显示报警。
