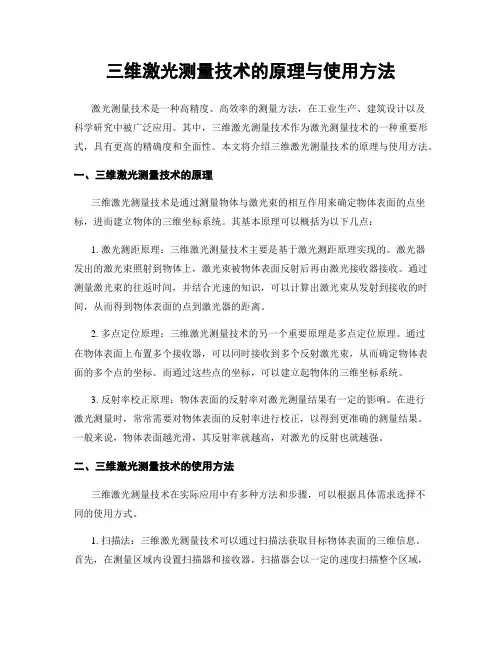

三维激光测量技术的原理与使用方法
三维激光测量技术的原理与使用方法激光测量技术是一种高精度、高效率的测量方法，在工业生产、建筑设计以及科学研究中被广泛应用。
其中，三维激光测量技术作为激光测量技术的一种重要形式，具有更高的精确度和全面性。
本文将介绍三维激光测量技术的原理与使用方法。
一、三维激光测量技术的原理三维激光测量技术是通过测量物体与激光束的相互作用来确定物体表面的点坐标，进而建立物体的三维坐标系统。
其基本原理可以概括为以下几点：1. 激光测距原理：三维激光测量技术主要是基于激光测距原理实现的。
激光器发出的激光束照射到物体上，激光束被物体表面反射后再由激光接收器接收。
通过测量激光束的往返时间，并结合光速的知识，可以计算出激光束从发射到接收的时间，从而得到物体表面的点到激光器的距离。
2. 多点定位原理：三维激光测量技术的另一个重要原理是多点定位原理。
通过在物体表面上布置多个接收器，可以同时接收到多个反射激光束，从而确定物体表面的多个点的坐标。
而通过这些点的坐标，可以建立起物体的三维坐标系统。
3. 反射率校正原理：物体表面的反射率对激光测量结果有一定的影响。
在进行激光测量时，常常需要对物体表面的反射率进行校正，以得到更准确的测量结果。
一般来说，物体表面越光滑，其反射率就越高，对激光的反射也就越强。
二、三维激光测量技术的使用方法三维激光测量技术在实际应用中有多种方法和步骤，可以根据具体需求选择不同的使用方式。
1. 扫描法：三维激光测量技术可以通过扫描法获取目标物体表面的三维信息。
首先，在测量区域内设置扫描器和接收器，扫描器会以一定的速度扫描整个区域，同时记录接收到的反射激光束信息。
然后，将接收到的数据进行处理和分析，得到物体表面各个点的三维坐标数据。
2. 三角测量法：三角测量法是三维激光测量技术中常用的一种方法。
在进行测量之前，确定基准点和测量点的坐标，通过测量激光束与基准点和测量点的夹角，以及激光束与基准点之间的距离，可以利用三角函数计算出测量点的三维坐标。
SAE J1100 JUL2002机动车辆尺寸
SAE J1100 JUL2002——机动车辆尺寸1.范围——此SAE工业标准为汽车尺寸定义了一系列测量方法和标准程序。
这些尺寸主要为了评估在设计环境中（例：CAD）车辆的设计目的。
所有标准中的尺寸可以以此测量。
除此之外，一些尺寸可以从实际车辆中获得。
如果尺寸在物理属性状态下测得，值的一些偏差是可以预见的。
所以要仔细区分设计目的尺寸和物理状态下所得的尺寸。
除非另有说明，所有的尺寸测量都是垂直于三维参考系统（见SAE J182），除了地面相关尺寸是垂直于地面。
所有的尺寸都是在汽车空载状态下测得，除非另有说明。
所有的尺寸从基本车辆上测得，不包括正常生产选择（RPO）或附件，除非另有说明。
尽管许多术语和尺寸使用了人体身上的部位名称，但它们不能被解释成显示占用者的设备、性能或舒适度的衡量方法。
2.参考2.1应用出版物——以下出版物在这里的某种程度上形成了此规格的一部分。
除非另有说明，SAE出版物的最新版本将被应用。
2.1.1 SAE出版物——Available from SAE,400 Commonwealth Drive,Warrendale,PA,15096-0001。
SAE J182——机动车辆标准号SAE J287——驾驶员手部控制区域SAE J826——定义和测量汽车座椅的使用设备SAE J941——机动车辆驾驶员眼睛范围SAE J1052——机动车辆驾驶员和乘客头部位置SAE J1516——设备工具参考点SAE J1517——选择驾驶员座椅位置2.1.2 ISO 出版物——Available ANSI ,NY 10036-8002.ISO 3832——乘用车——测量参考体积的方法。
2.2 相关出版物——以下提供的出版物仅作信息目的，并不是此规格的要求部分。
2.2.1 ISO出版物——Available from ANSI,25 West 43rd Street,New York,NY 10036-8002。
三坐标测量的检测流程
三坐标测量的检测流程介绍三坐标测量是一种精确测量物体形状和尺寸的方法，能够测量三维空间中的点、直线、平面等几何元素的位置和尺寸，并通过与设计数据进行比较，判断被测物体的加工精度是否达到要求。
本文将详细介绍三坐标测量的检测流程及其重要步骤。
三坐标测量的重要步骤三坐标测量的检测流程包括以下重要步骤：1. 准备工作在进行三坐标测量之前，需要进行准备工作。
准备工作包括选择合适的测量仪器，并对仪器进行校准和调整；确定被测物体的测量方案，包括选择合适的夹具、确定测量方向和测量顺序等。
2. 定位与夹紧被测物体在进行测量之前，需要将被测物体准确地定位到三坐标测量设备上，并使用夹具夹紧，以确保被测物体在测量过程中不会出现位移或变形。
3. 创建测量程序根据被测物体的形状和尺寸要求，需要在三坐标测量设备上创建测量程序。
测量程序包括选择合适的测量点，确定测量方式（如点测量、线测量、面测量等），设置测量参数等。
4. 进行测量完成测量程序的设置后，可以开始进行测量。
根据测量程序的指示，三坐标测量设备会自动移动测头进行测量，记录被测物体上各个测量点的坐标。
5. 数据分析测量完成后，需要对测量数据进行分析。
分析包括计算测量点之间的距离、角度、曲率等参数，与设计数据进行比较，判断被测物体的加工精度是否达到要求。
6. 结果评估与报告输出根据测量数据的分析结果，评估被测物体的加工精度，并生成测量报告。
报告中应包括被测物体的尺寸偏差、形状偏差等参数，以及对于加工精度是否符合要求的评价。
三坐标测量的注意事项在进行三坐标测量时，需要注意以下事项：1. 环境条件三坐标测量设备对环境条件要求比较高，需要在恒温、干燥、无震动的环境下进行测量，以保证测量的准确性。
2. 测量仪器的精度选择合适的测量仪器非常重要，仪器的精度应与被测物体的要求相匹配，以确保测量结果的准确性。
3. 夹具的准确性夹具的准确性直接影响被测物体的定位和测量结果。
夹具应具有足够的刚性和稳定性，且能够确保被测物体的几何形状和尺寸不受影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车辆空间尺寸三维测量方法探索
发表时间：
2018-12-20T09:44:27.960Z 来源：《基层建设》2018年第33期 作者： 刘冠男 李小军 沈建国
[导读] 摘要：本文主要介绍如何采用先进测量仪器以及辅助工装，实现车辆三维空间尺寸的高精度测量，填补车体生产制造中空间尺寸检
测手段的空白。
长春轨道客车股份有限公司 客车制造中心 吉林长春 130062
摘要：本文主要介绍如何采用先进测量仪器以及辅助工装，实现车辆三维空间尺寸的高精度测量，填补车体生产制造中空间尺寸检测
手段的空白。本文通过设计制作专用测量辅助工装、取点投影、建立坐标系、定点测量、选择最佳拟合、跳转设备、继续采点等一系列措
施手段，经过现车验证，获得车辆空间尺寸的测量数据，为后工序的调修、组对、机械加工提供了准确数据支撑。
关键词：空间尺寸；三维测量；低地板城铁；精度
1
概述
随着科技的不断发展，以及城铁车技术要求的不断提高，精确测量技术的作用显得日益重要，这对产品精度质量提出了更高的检测要
求。
100%低地板立体底架钢结构组焊后的三维空间尺寸测量采集工作对我们提出了严峻的考验。经过调研、策划，公司配置了精确测量设
备
——FARO ARM测量臂。但是只拥有先进的设备是不够的，我们通过对车辆结构的细致研究和功能性分析制定了测量辅助工装、测量定
位基准、坐标系转换、数据采集实现等方法。实现了立体底架钢结构铰接座间距、枕梁与空气簧座相对尺寸、端侧拉铆面倾斜角度等的测
量，同时实现了数据误差显示、对比，较大幅度提高了现车检测水平，为车辆三维空间尺寸的精确测量提供了范例。此项技术陆续推广应
用在了美国波士顿项目激光焊工装弧形的高精度测量和悉尼双客底架端部机加前测量。
2
测量设备及测量方法的研讨
2.1
数字化测量设备的简介
工作原理介绍：
测量臂采用光栅码盘来记录探头任意姿态时的转角。通过固定的臂长与实时变化的角度的记录可以换算出探头在任意点位置的坐标
值。在轴上的温度传感器及补偿系统，可以保证在环境温度下稳定测量。通过现场对探头进行校准，来修正更换探头所引起的误差。
2.2
测量数据的准备
图二：探针补充示意图
专用测量辅助工装：制作专用支撑工装将已经组焊并调修完成的底架钢结构调平，等待测量。
基准确立：使用ARM测量臂时，需要考虑已什么为基准，怎样设置测量点，以及如何将不同位置的检测对象统一到一个系统中进行比
较等问题。经过多次试验论证，我们决定通过建立统一坐标系和设备跳转的方式来解决以上问题，将单个独立位置点变成我们有用的测量
元素，且能通过统一的坐标系实现所有测量位置点的数据分析。
探针补偿：由于测量臂探头采用直径为3mm球形测量头，在测量时为了得到准确的测量坐标我们必须对探头本身尺寸进行补偿。测量
前需要设置探针补偿值（探头直径），本项目我们使用的是孔补偿方式对探针进行补偿。后续生产实施过程中，如果存在以下三种情况必
须对探针进行补偿：第一，探针拆卸重新安装后；第二，测量环境温度变化较大；第三，较长时间未重新校准。
移动设备：由于本项目车辆分为两种车型NP和MP，长度为5-7m之间，但是测量设备无法实现一次性测量。要想得到我们想要的数据
必须将所有的测量点都放到一个坐标系中，如车长度方向的两个位置点分居车辆两端，无法通过一次设备位置实现车长的测量，二设备每
次移动后，设备均会重新初始化，亦形成一个新的坐标系，这是如果继续进行测量新的测量点会造成数据的混乱，且无法得到所要测量的
元素，这是我们便需要设置移动设备参考特征，使得新坐标系调整到我们第一次初始设置的坐标系，但这样会有一定的误差损失。
2.3
测量方法研讨
坐标系的建立：以架车位旁机加参考定位块为基准建立虚拟基准平面，确定底架钢结构枕梁两侧中心点以及铰接座两端中线点位置，
并向基准平面投影获得建立坐标系的基准点，完成坐标系的建立。
图五：建立坐标系示意图
数据的测量：使用测量臂探头按照下面两张附图上的数据测量点位置，分别对MP和NP车的数值进行测量；由于测量范围的限制，在
进行底架钢结构测量时需要
“蛙跳”，“蛙跳”前使用测量臂测量三个固定蛙跳小球的定位，然后解除吸盘移动设备，再重新测量三个蛙跳小球
的定位，保证测量精度，软件将自动匹配移动后的设备坐标系与原坐标系相同，就可以继续测量剩余点的坐标。
3
结语
本文通过使用Faro Arm设备的三维测量手段，解决了100%低地板立体底架钢结构组焊后的三维空间尺寸测量采集工作，成功的实现
了机加工前钢结构尺寸的精确测量，大幅提高了产品的交检合格率。
作者简介：
姓名：刘冠男；单位：中车长春轨道客车股份有限公司客车制造中心技术部；
