罗宾康变频器功率单元故障的检测及处理方法
一．整流桥的判定（包括熔断器和整流二极管）
测试仪器：万用表KW档，正负表笔测试点：单元电源输入A，B，C三点分别对正/负直流母线，并交换正/负表笔，共12次
举例：假设测试点A对正直流母线，并交换正/负表笔，测量结果分别如下：
1．测量电阻为均为KW级，D1短路
2．测量电阻为均为MW级，F1或D1开路
3．测量电阻为一次为KW级，另一次为MW级，F1和D1良好
二．逆变桥的判定（IGBT）
测试仪器：万用表KW档，正负表笔
测试点：单元输出T1，T2点分别对正/负直流母线，并交换正/负表笔，共8次由于IGBT模块内有反并联的二极管的存在，其测量方法同上。
三．直流母线电容的判定
1．外观检查，有无溢液，鼓涨等
2．电容充放电特性检查
功率单元的维修
IGBT模块触发功能的判定：
1．测试仪器：万用表KW档，正负表笔，9伏叠层电池
2．测试点：正表笔接IGBT的C极，负表笔接IGBT的E极
测量：*IGBT的触发导通功能：9V叠层电池正接IGBT的G极，负接IGBT 的E极，即栅极加正偏电压，万用表KW档阻值显示很小，近似为零（KW级）。
* IGBT的触发截止功能：短路IGBT的G极和E极，或9V叠层电池负接IGBT的G极，正接IGBT的E极，即栅极加负偏电压，万用表KW档阻值显示很大，近似为MW级。
如不满足上述要求可判定IGBT模块触发功能失效。
单元控制板（包括驱动板）的检查
下列三种情况之一需更换单元控制板（包括驱动板）：
1、外观检查有异常
2、功率单元电力电子器件无异常，但是有单元故障存在
3、功率单元IGBT有损坏
用便携式功率单元测试仪测试修复后的单元
1 、由罗宾康为测试单元专门设计，易于现场使用。
2 、须与调压器和装有专门软件的电脑配合使用。
3 、可使单个功率单元离线上电工作。
4 、如需测试单元带载能力，还须配负载电抗器。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
变频器常见故障现象的检测方法
变频器常见故障现象的检测方法1、上电跳闸或变频器主电源接线端子部分出现火花。
断开电源线，检查变频器输入端子是否短路，检查变频器中间电路直流侧端子P、N是否短路。
可能原因是整流器损坏或中间电路短路。
2、上电无显示断开电源线，检查电源是否是否有缺相或断路情况，如果电源正常则再次上电后则检查检查变频器中间电路直流侧端子P、N是否有电压，如果上述检查正常则判断变频器内部开关电源损坏。
3、开机运行无输出（电动机不启动）断开输出电机线，再次开机后观察变频器面板显示的输入频率，同时测量交流输出端子。
可能原因是变频器启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到变频器。
4、运行时“过电压”保护，变频器停止输出检查电网电压是否过高，或者是电机负载惯性太大并且加减速时间太短导致的制动问题，请参考第8条。
5、运行时“过电流”保护，变频器停止输出电机堵转或负载过大。
可以检查负载情况或适当调整变频器参数。
如无法奏效则明说逆变器部分出现老化或损坏。
6、运行时“过热”保护，变频器停止输出视各品牌型号的变频器配置不同，可能是环境温度过高超过了变频器允许限额，检查散热风机是否运转或是电动机过热导致保护关闭。
7、运行时“接地”保护，变频器停止输出参考操作手册，检查变频器及电机是否可靠接地，或者测量电机的绝缘度是否正常。
8、制动问题（过电压保护）如果电机负载确实过大并需要在短时间内停车，则需购买带有制动单元的变频器并配置相当功率的制动电阻。
如果已经配置了制动功能，则可能是制动电阻损坏或制动单元检测失效。
9、变频器内部发出腐臭般的异味切勿开机，很可能是变频器内部主滤波电容有破损漏液现象。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
变频器常见故障的检测与维修探析
变频器常见故障的检测与维修探析变频器是一种广泛使用的电力控制设备，其通过改变电源频率来实现对电机运行速度的控制。
由于其在电力传输和控制系统中所扮演的重要角色，因此在操作过程中可能会出现各种故障，这些故障都需要及时处理，以保证设备正常运转。
本文将从故障检测、维修、预防等方面探析常见的变频器故障。
一、变频器常见故障1. 电源故障：由于变频器依赖稳定的电源进行工作，所以电源故障可能会导致变频器无法正常工作。
此类故障主要有：电源供应不足或过高，电源跳闸或短路等。
此时可以通过检测电压、电流以及补偿电容器等方式来判断故障原因。
2. 控制板故障：变频器中的控制板是系统重要的组成部分，出现故障可能会导致控制系统中断。
常见的控制板故障有：模拟电路故障、数字电路故障等。
此时可以通过检测控制板电路、芯片、环路等方式来判断故障。
3. 机械故障：变频器控制的电机存在机械故障时，也会影响到变频器的工作。
常见的机械故障有：轴承故障、轮毂故障、机械损坏等。
此时需要对电机进行检测，发现问题并及时修理。
4. 导线故障：变频器控制电机的过程中，可能发生导线连接不良、断线等问题，从而导致整个系统无法正常运作。
此时需要进行线路检测，找出故障点并进行维修。
1. 故障检测：为确保良好的变频器性能，必须对其进行定期维护和检修。
在日常操作和维护中，可以通过以下方式检测各个部件的状态：（1）电源检测：检测电压、电流是否稳定，是否存在电源跳闸等情况。
（2）控制板检测：检测控制板电路、芯片、环路是否正常工作，检查各器件是否正常。
（3）机械检测：检测电机是否存在轴承故障、轮毂故障等。
（4）导线检测：检测变频器与电机之间的导线是否连接良好，是否存在断线、短路等。
2. 故障维修：当发现变频器存在故障时，需要对其进行维修。
维修的具体步骤如下：（1）确认故障原因：根据检测结果，确认故障原因所在的部位。
（2）更换故障件：更换或修复故障件，如更换电容器、控制板芯片等。
变频器故障快速检修法
变频器故障快速检修法【摘要】本文根据自己的检修经验，对变频器整流电路、逆变功率模块、驱动电路、开关电源、保护电路等出现的故障，提出了故障快速检修的方法，以便供变频器检修人员参考。
【关键词】变频器；故障；快速检修在变频器日常维护过程中，经常遇到各种各样的问题，怎样较快的判断出故障部位进行检修，使之达到事半功倍的效果呢？根据自己的检修经验，本人就变频器整流电路、逆变功率模块、驱动电路、开关电源、保护电路等出现的故障，谈谈故障快速检修的方法，以便供变频器检修人员参考。
1 向用户了解故障情况当检修变频器故障时，首先要向用户了解变频器发生的故障现象；其次了解变频器使用的环境，包括电网电压是否稳定、环境温度高低、使用时间长短、是否雷击等等，这对初步判断故障发生的部位很有帮助。
2 外观检查拆机后，检查线路板上的大功率模块器件有无炸裂、烧焦痕迹，电容有无炸裂、漏液现象，变压器线圈绕组有无烧焦、变黄痕迹，电阻有无烧断、烧焦痕迹、线路板上的焊点有无开焊裂纹现象等等。
如果有上述损坏现象，则首先围绕损坏的器件进行检查处理。
但是要注意，不要简单更换损坏的器件，而是要根据电路工作原理，对可能引起器件损坏的原因进行检查，排除其它相关损坏的器件，确认无误后，才能更换，否则，更换后有可能再次损坏。
3 检修整流电路故障找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。
相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。
将红表棒接到N端，重复以上步骤，都应得到相同结果。
如果有以下结果，可以判定电路已出现异常：（1）阻值三相不平衡，可以说明整流桥故障。
（2）红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。
整流模块损坏一般是由于电网电压或内部短路引起。
在排除内部短路情况下，更换整流桥。
在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。
但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。
下面是一些常见的变频器故障处理和维修方法。
1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。
首先，检查供电线路、电源插头和变频器的接线是否正确。
然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。
最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。
2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。
首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。
常见的故障包括过载、过热、过电流、过压、欠压等。
根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。
3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。
首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。
然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。
根据检查结果，采取相应的维修和保养措施。
4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。
首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。
然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。
最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。
5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。
首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。
然后，检查变频器的散热片是否有过热或局部热点，并及时处理。
变频器故障处理
变频器故障处理1、变频器报警和故障的一般处理过程（1）在判断变频器故障前，确保给变频器提供电源（2）断电检查快速熔断器，如果有一个快熔损坏，变频器应正常显示，只是在带负荷运行时报出电源缺相故障，可更换快熔；如果两个快熔损坏，则需要用万用表检查接线端子是否有接地故障，检查作为电能储存器的电容组。
不允许在不检查的情况下，直接更换快熔，可能再次损坏快熔。
（3）观察控制盘是否亮，如果有一个控制盘不亮，可采取互换控制盘和连接线确认控制盘是否损坏。
如果控制盘如下显示：CDP312(R) PANEL Vx.xx……...光标一直闪烁不停，可采取互换控制盘确认控制盘是否损坏，如果还是这样显示，可判断变频器主板损坏，更换变频器。
如果互换完控制盘和连接线，该变频器所连接控制盘还是不亮，则需要检查进线侧三个快速熔断器是否完好，如果完好，则变频器RMIO控制板有问题，需要更换。
（4）观察控制盘显示内容，警告和故障显示分别如下：ACS800-01-0070-3 ACS800-01-0070-3***WARNING*** ***FAULT***DC BUS LIM(3211) MOTOR STALL(7121)以上是例子，具体情况具体分析，第一行显示的是变频器的型号和容量，第二行是警告或故障的英文，第三行是警告或故障的内容，括号内为该警告或故障对应的号码。
在本文后面会给出各种警告和故障对应的中文意思。
（5）控制盘显示的内容中，SPEED速度、CURRENT电流、TORQUE转矩需要重点关注，在分析和判断问题中，他们会起很大的作用。
举个实例，MOTOR STALL(7121)，电机堵转。
该故障属于保护行动作，引起的原因有多种：1、煤壁夹矸比较多，或者平滑靴损坏卡阻，采煤机负载比较大，牵引速度快，故障复位后，采煤机能够正常运行；2、在采煤机运行的过程中，操作人员会发现一个变频器的电流显示比较大，另一个电流显示接近空转电流，一般空转电流为额定电流的20%左右，则需要检查机械传动部分，在牵引箱和行走箱连接为一个保护轴（也叫扭矩轴），检查该轴是否损坏，如果没有损坏，检查电机齿轮轴。

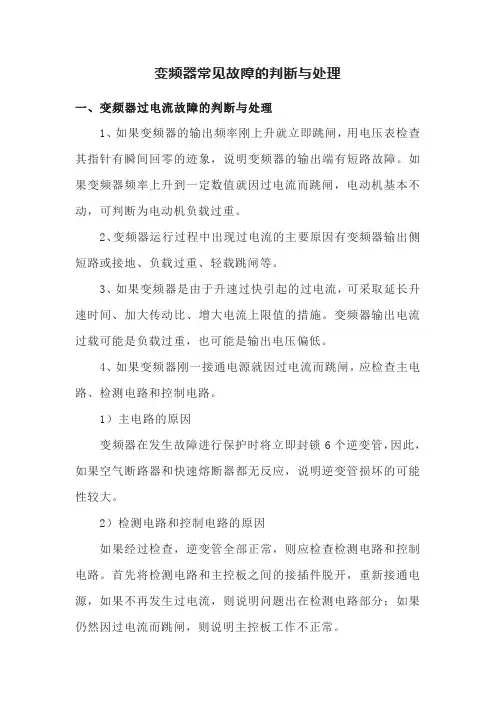

变频器常见故障的判断与处理
变频器常见故障的判断与处理一、变频器过电流故障的判断与处理1、如果变频器的输出频率刚上升就立即跳闸，用电压表检查其指针有瞬间回零的迹象，说明变频器的输出端有短路故障。
如果变频器频率上升到一定数值就因过电流而跳闸，电动机基本不动，可判断为电动机负载过重。
2、变频器运行过程中出现过电流的主要原因有变频器输出侧短路或接地、负载过重、轻载跳闸等。
3、如果变频器是由于升速过快引起的过电流，可采取延长升速时间、加大传动比、增大电流上限值的措施。
变频器输出电流过载可能是负载过重，也可能是输出电压偏低。
4、如果变频器刚一接通电源就因过电流而跳闸，应检查主电路、检测电路和控制电路。
1）主电路的原因变频器在发生故障进行保护时将立即封锁6个逆变管，因此，如果空气断路器和快速熔断器都无反应，说明逆变管损坏的可能性较大。
2）检测电路和控制电路的原因如果经过检查，逆变管全部正常，则应检查检测电路和控制电路。
首先将检测电路和主控板之间的接插件脱开，重新接通电源，如果不再发生过电流，则说明问题出在检测电路部分；如果仍然因过电流而跳闸，则说明主控板工作不正常。
5、变频器具备以下功能可使其在发生过电流时不跳闸：1）防失速功能因为变频器每次跳闸都会给生产带来损失，所以，对于某些由于非故障原因引起的过电流，变频器应尽量采取一些自行消除过电流的措施，以避免跳闸。
2）加速过程防止跳闸功能当变频器的输出电流超过变频器的额定电流(或由用户自行设定的电流值)时，变频器就自动地延长加速时间(或暂停加速)，待加速电流减小到额定值以下后，再恢复原来的加速时间，如此反复，直至加速到给定频率(如最高频率)。
3）运行中防止跳闸功能在运行过程中，如果由于某种原因运行电流超过了变频器的额定电流，则变频器可自行适当降低运行频率。
这种方法在二次方律负载中尤为见效。
二、变频器电压异常故障的判断与处理1、变频器运行中出现过电压跳闸，可能是电源电压过高、干扰过电压，也可能是误动作引起的。
变频器检测维修
静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。
相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。
将红表棒接到N端，重复以上步骤，都应得到相同结果。
如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，说明整流桥有故障.B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。
2、测试逆变电路将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。
将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。
动态测试在表态测试结果正常以后，才可进行动态测试，即上电试机。
在上电前后必须注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
2、检查变频器各接插口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。
3、上电后检测故障显示内容，并初步断定故障及原因。
4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。
如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。
5、在输出电压正常（无缺相、三相平衡）的情况下，负载测试，尽量是满负载测试。
故障判断1、整流模块损坏通常是由于电网电压或内部短路引起。
在排除内部短路情况下，更换整流桥。
在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。
2、逆变模块损坏通常是由于电机或电缆损坏及驱动电路故障引起。
在修复驱动电路之后，测驱动波形良好状态下，更换模块。
在现场服务中更换驱动板之后，须注意检查马达及连接电缆。
在确定无任何故障下，才能运行变频器。
变频器常见故障的检测与维修探析
变频器常见故障的检测与维修探析随着工业自动化的发展，变频器的应用越来越广泛。
变频器不仅能够实现电机的调速、调节，而且还能提高电机的效率，从而降低能耗，减少故障发生的概率。
但是，由于变频器组成复杂，应用范围广泛，常见故障也比较多，例如过流、过温、过压、过载、电容爆裂等。
本文将针对常见故障原因展开探析。
一、过温故障变频器的散热器不良或者安装环境不佳都会导致变频器过温故障，从而造成变频器停机或者损坏。
解决方法是清扫散热器，降低环境温度，增加通风设备，以保证变频器正常运行。
变频器的过载故障通常发生在启动或者加速时。
这种故障主要是由于电源过于稳定，电机启动或者加速时电流太大。
此时，变频器就会自动关闭，以保护设备的安全。
对于这种情况，可以采用控制器开始锁定或高低频操作来解决。
三、频率输出故障可能是由于变频器的输出频率不稳定或者是输出缺陷造成的。
第一次启动时，输出频率应该是在50-60 Hz的范围内，如果不是，那么就可能会有一个输出故障。
此时需要调整控制参数或者检查输出电缆等情况，以确保正常输出频率。
四、过电流保护变频器的过电流保护是指在机器运行中，由于电机、变频器等原因导致电流浪涌或者过流，从而造成变频器停止工作的一种保护机制。
应该及时解决，否则会导致电路的损坏。
可以采用检查电缆、检修电路等方式来解决这种故障。
五、启动困难变频器的启动困难通常由过电压、过负荷等原因造成。
解决方法是调整控制参数或者调整电流限制，以确保设备正常运行。
六、电容爆裂电容爆裂是指电容器内部储存的能量过多，导致电容器损坏的故障。
这种故障通常由于长期应用和受到过高电压导致。
解决此类问题的办法是更换电容器。
综上所述，虽然变频器能够提高电机的效率，降低能耗，但是常见故障也比较多，例如过流、过温、过压、过载、电容爆裂等。
因此在应用时，我们需要对变频器进行定期检查和维护，及时发现和解决故障，确保设备正常运行。
变频器故障处理方法
变频器故障处理方法变频器是一种常用于电机控制的电子设备，用于调节电机的转速和扭矩。
然而，由于长期工作和各种原因，变频器可能会出现各种故障。
本文将探讨常见的变频器故障及其处理方法。
1. 变频器无法启动：- 首先，检查电源是否正常。
检查变频器是否接收到正确的电源输入，并检查变频器的保险丝是否熔断。
如果电源没有问题，可以尝试重新启动变频器。
- 如果问题仍然存在，检查变频器的控制线路是否正确连接。
确保控制信号线路正确连接，并检查控制信号是否正确输入。
- 可以尝试将变频器手动转到最低转速，然后重新启动，看是否能够解决问题。
2. 变频器输出功率不稳定：- 检查是否有过载情况。
如果变频器过载，可以尝试减少负载，重新平衡负载。
- 检查电源电压和频率变化。
如果供电电压和频率不稳定，可以考虑使用稳压、稳频设备，保持供电稳定。
- 如果主电机参数设置不正确，可以重新调整参数，确保匹配。
3. 变频器过热：- 首先，检查散热系统是否正常。
确保散热器无堵塞，风扇正常运转。
如果发现散热不良，可以清洁散热器，更换不良的散热风扇。
- 查看变频器的负载状况。
过大的负载可能导致变频器过热。
可以适当减少负载，或使用更高功率的变频器。
- 检查环境温度。
如果环境温度过高，可以考虑增加通风设备或将变频器安装在较低温度的位置。
4. 变频器噪声过大：- 检查固定是否牢固。
如果固定不牢固，可能会导致震动和噪音。
可以重新固定变频器，并使用减震材料来减轻振动和噪音。
- 检查传动系统是否平衡。
不平衡的传动系统可能会引起振动和噪音，可以重新平衡传动系统。
- 检查变频器内部是否有异物，异物可能会导致旋转不平衡和噪音。
可以清理变频器内部，并确保没有异物。
5. 变频器显示错误代码：- 查询变频器的故障代码表。
通常，变频器会有故障代码表，可以根据代码表查找故障原因。
- 检查故障代码对应的传感器或控制器。
根据故障代码，检查对应的传感器或控制器是否损坏或连接不良。
- 如果故障代码不清楚，可以尝试重新启动变频器，或将其恢复出厂设置。
变频器故障判断和处理
变频器故障判断及处理1 .1.1判断逆变功率模块主要有IGBT、IPM等，检查外观是否已炸开，端子与相连印制板是否有烧蚀痕迹。
用万用表查C-E、G-C、G-E是否已通，或用万用表测P对U、V、W和N对U、V、W 电阻是否有不一致，以及各驱动功率器件控制极对U、V、W、P、N的电阻是否有不一致，以此判断是哪一功率器件损坏。
1.1.2损坏的原因查找（1）器件本身质量不好。
（2）外部负载有严重过电流、不平衡，电动机某相绕阻对地短路，有一相绕阻内部短路，负载机械卡住，相间击穿，输出电线有短路或对地短路。
（3）负载上接了电容，或因布线不当对地电容太大，使功率管有冲击电流。
（4）用户电网电压太高，或有较强的瞬间过电压，造成过电压损坏。
（5）机内功率开关管的过电压吸收电路有损坏，造成不能有效吸收过电压而使IGBT损坏，如图1所示。
（6）滤波电容因日久老化，容量减少或内部电感变大，对母线的过压吸收能力下降，造成母线上过电压太高而损坏IGBT。
正常运行时母线上的过电压是逆变开关器件脉冲关断时，母线回路的电感储能转变而来的。
（7）IGBT或IPM功率器件的前级光电隔离器件因击穿导致功率器件也击穿，或因在印制板隔离器件部位有尘埃、潮湿造成打火击穿，导致IGBT、IPM损坏。
（8）不适当的操作，或产品设计软件中有缺陷，在干扰和开机、关机等不稳定情况下引起上下两功率开关器件瞬间同时导通。
（9）雷击、房屋漏水入侵，异物进入、检查人员误碰等意外。
（10）经维修更换了滤波电容器，因该电容质量不好，或接到电容的线比原来长了，使电感量增加，造成母线过电压幅度明显升高。
（11）前级整流桥损坏，由于主电源前级进入了交流电，造成IGBT、IPM损坏。
（12）修理更换功率模块，因没有静电防护措施，在焊接操作时损坏了IGBT。
或因修理中散热、紧固、绝缘等处理不好，导致短时使用而损坏。
（13）并联使用IGBT，在更换时没有考虑型号、批号的一致性，导致各并联元件电流不均而损坏。
