溶解氧控制系统方案
污水处理关键参数控制
污水处理关键参数控制标题：污水处理关键参数控制引言概述：污水处理是保护环境和人类健康的重要工作，而控制污水处理过程中的关键参数是确保处理效果的关键。
本文将从污水处理的角度出发，探讨关键参数的控制方法。
一、pH值控制1.1 确定适当的pH范围：不同的污水处理工艺需要不同的pH值范围，通常在6.5-8.5之间。
1.2 使用调节剂：根据实际情况添加碱性或酸性调节剂，如氢氧化钠或硫酸等，以维持稳定的pH值。
1.3 定期监测和调整：定期对污水处理系统中的pH值进行监测，及时调整调节剂的投加量，确保处于适当范围。
二、溶解氧控制2.1 提高曝气效率：通过增加曝气设备数量或提高曝气强度，增加水中溶解氧的含量。
2.2 控制曝气时间：根据水体中的氧需求量和温度等因素，合理控制曝气时间，确保溶解氧的充分溶解。
2.3 防止过度曝气：过度曝气会造成能源浪费和氧气浪费，因此需要根据实际情况合理控制曝气量。
三、温度控制3.1 确定适宜温度范围：不同的微生物在不同的温度下活性不同，因此需要确定适宜的温度范围。
3.2 控制进水温度：控制进水温度，避免因温度波动导致微生物活性的变化。
3.3 考虑季节因素：根据不同季节的气温变化，及时调整污水处理系统的温度控制参数。
四、氨氮控制4.1 选择合适的氨氮去除工艺：根据水质情况和处理要求，选择适合的氨氮去除工艺，如硝化-脱氮工艺等。
4.2 控制进水氨氮浓度：监测进水氨氮浓度，确保在处理系统可接受的范围内。
4.3 定期清理污泥：定期清理污泥，避免氨氮在污泥中的积累，影响处理效果。
五、余氯控制5.1 确定适宜的余氯浓度：根据不同的处理工艺和水质要求，确定适宜的余氯浓度范围。
5.2 定期监测余氯浓度：定期对处理系统中的余氯浓度进行监测，及时调整氯气投加量。
5.3 避免余氯过量：余氯过量会对水体造成污染，因此需要严格控制余氯浓度，避免过量投加。
结论：通过对污水处理过程中关键参数的控制，可以有效提高处理效果，保护环境和人类健康。
溶解氧对发酵的影响及其控制
QO2
C临界
CL
满足微生物呼吸的最低氧浓度叫临界溶氧浓度（c临界），当溶 氧溶度（cL）高于菌体生长的临界溶氧浓度（c临界）时，菌体 的各种代谢活动不受干扰，反之则反。
一般好氧微生物的c临界很低，大约为饱和氧浓度1%~25%。
定义：氧饱和度＝发酵液中氧的浓度/临界溶氧溶度
提高罐压
Pi增加则与之平衡的Ci也会增加，对提高（c* - c) 是有一定作用的。
利用纯氧，可以提高（c* - cL)
缺点：价格较高 易引起爆炸
可见，提高KLa最有效的方法是提高N与Vs，并 协调两者之间的关系，其他方法效果不大，且受 限制较多。
2、发酵液的需氧量
发酵液的需氧量（OUR），受c(X) 、基质的种
式中
KL
(c
cL
)
OTR-氧由气相向液相的传递速率(传氧速率，
oxygen take rate)，mmol O2 ／(L·h)；
KLα-液相体积氧传递系数，1／h；
c*-液相饱和溶氧浓度，mmol O2 ／L；
cL-液相实际溶氧浓度，mmol O2 ／L；
OUR-菌的耗氧速率(摄氧速率，oxygen uptake
但不能够无限的增加通风量,研究表明，当通风量 增加到一定的量后，(Pg/V)会随着Q的增加而下 降。
也就是说单位体积发酵液所拥有的搅拌功率会下 降，不但不能提高kLa，甚至会造成kLa值的下降。
（2）提高（c* - cL)，即氧传递动力
c*，改变c*是没有太大的余地的。因为，发酵温 度、浓度等严格的受到菌体生长和发酵工艺的限 制。
OTR = kLa×（P*-P）
工业废水处理中溶解氧的控制1
工业废水处理中溶解氧的控制
目前工业废水采用好气微生物处理已较普遍，而好气微生物必须在有氧的条件下才能使有机物分解成二氧化碳、水、硝酸盐。
在活性污泥法处理工业废水中，通常采用测定溶解氧DO（溶于处理水中的游离氧）的多少来适当调节微生物的氧气。
一般工业废水不含有溶解氧，往往借助于各种曝气器冲气来满足微生物的供氧。
溶解氧的作用不仅提供活性污泥的形成（细胞合成），而且提供细胞物质自身的氧化内（骨源呼吸）和微生物的代谢把有机物氧化分解。
活性污泥法处理工业废水在曝气区内一般溶解氧控制在（2~4）mg∕1（曝气区上、中、下层溶解氧一般误差不大于0.5mg∕1）°溶解氧过高或过低都会影响微生物的代谢、降低水处理效果。
溶解氧过高（大于4mg∕1）会加速消耗污水中的有机物质，使微生物因缺乏营养而引起活性污泥的老化，丝状菌的大量繁殖。
长期过高的溶解氧会降低活性污泥的絮凝性能和吸附能力。
溶解氧过低（小于1.5mg∕1）会使微生物的生命活动受到抑制，导致微生物的衰亡、解体、变质；影响微生物的呼吸作用和活性污泥的净化能力，出现污泥上浮、腐化直至膨胀。
所以，在工业废水处理中，对溶解氧Do的监控工作非常重要。
安莱立思有台式和便携式两款专业的溶解氧仪，型号分别是DO410和D0300,现已受到废水处理行业工程师们的青睐，因为它们能真正给您的实际工作带来便利。
欢迎来电咨询购买。

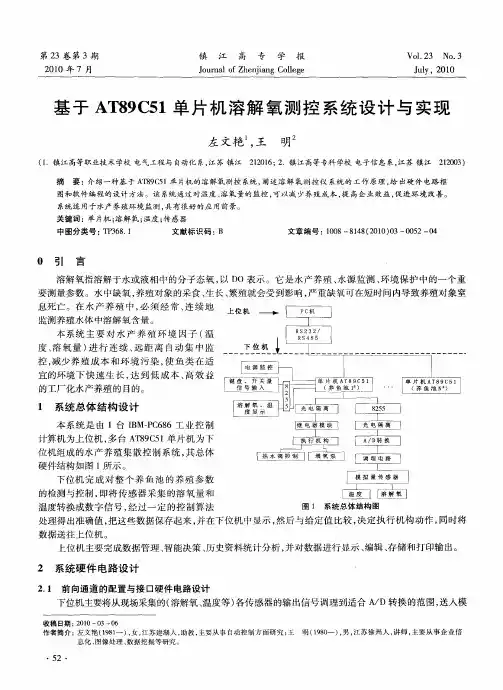

基于AT89C51单片机溶解氧测控系统设计与实现
２ １ ２ Ａ Ｄ 转 换 设 计 ． ． ／
从 现场 采 集 的 信 号 经 过 变 换 后 ， 已在 Ａ Ｄ转换 范 围 内 ， 因有两 个 输 入信 号 ， ／ 但 而 ＭＣ ４ ３ １４ ３只能 一 路 转换 ， 以 在 Ａ Ｄ 转换 所 ／ 之前 ， 连 接 一 模 拟 多 路 转 换 器 Ｃ ４ ５ 。 要 Ｃ ０ １ Ｃ ４５ Ｃ ０ １是单 片 、 ＭＯ 、 Ｃ Ｓ ８通 道 模 拟 多 路 转 换 器 。Ｃ ４ ５ Ｃ ０ １与 ＭＣ ４ ３ 、 Ｔ ９ ５ １４ ３ Ａ ８ Ｃ １的 电 路连 接参见 图 ２ 。
第２ ３卷第 ３期
２１ ０ ０年 ７ 月
镇
江 高 专 学
报
Ｖ０ ＿ Ｎｏ ３ ｌ２３ ．
Ｊｕｎ ｌ ｆ ｈ ｎｉ ｇＣ ｌ ｇ ｏｒａ ｏ ｅｊ ｎ ｏ ｅｅ Ｚ ａ ｌ
Ｊｌ ２ １ ｕ ｙ， ０ ０
基 于 Ａ ８ ５ Ｔ ９ １单 片 机 溶 解 氧 测 控 系统 设 计 与 实 现 Ｃ
监测 养殖水 体 中溶解 氧 含量 。
本系统 主要 对水 产养 殖 环境 因子 （ 温
度 、 氧 量 ） 行 连 续 、 距 离 自动 集 中 监 溶 进 远 控， 减少 养 殖 成 本 和 环 境 污 染 ， 鱼 类 在 适 使
宜 的环境 下 快 速 生 长 ， 到 低 成 本 、 效 益 达 高 的工厂化 水产 养殖 的 目的 。
５ ・ ２
拟多路开关 （ Ｃ ０ １ ， 流进 行 Ａ Ｄ（ １４ ３ 转换 ， 转 换结 果 送 人并 行 接 口 ８５ ， 片机 （ Ｔ９ ５ ） Ｃ ４５ ） 轮 ／ ＭＣ ４３ ） 将 ２５ 单 Ａ ８Ｃ １ 从
发酵工艺控制(溶氧)
（2）、降低发酵液中的CL
降低发酵液中的CL，可采取减少通气量或降低搅拌转速等方式来降低KLa，使发酵液中的CL降低。但是，发酵过程中发酵液中的CL不能低于C临界，否则就会影响微生物的呼吸。
目前发酵所采用的设备，其供氧能力已成为限制许多产物合成的主要因素之一，故此种方法亦不理想。
（一）影响氧传质推动力的因素
要想增加氧传递的推动力(C*一CL)，就必须设法提高C*或降低CL。
1、提高饱和溶氧浓度C*的方法
A、温度：降低温度
B、溶液的性质：一般来说，发酵液中溶质含量越高，氧的溶解度越小。
C、氧分压：在系统总压力小于0.5MPa时，氧在溶液中的溶解度只与氧的分压成直线关系。气相中氧浓度增加，溶液中氧浓度也增加。
氨基酸合成的需氧程度产生上述差别的原因，是由它们的生物合成途径不同所引起的，不同的代谢途径产生不同数量的NAD(P)H，当然再氧化所需要的溶氧量也不同。第一类氨基酸是经过乙醛酸循环和磷酸烯醇式丙酮酸羧化系统两个途径形成的，产生的NADH量最多。因此NADH氧化再生的需氧量为最多，供氧愈多，合成氨基酸当然亦愈顺利。第二类的合成途径是产生NADH的乙醛酸循环或消耗NADH的磷酸烯醇式丙酮酸羧化系统，产生的NADH量不多，因而与供氧量关系不明显。第三类，如苯丙氨酸的合成，并不经TCA循环，NADH产量很少，过量供氧，反而起到抑制作用。肌苷发酵也有类似的结果。由此可知，供氧大小是与产物的生物合成途径有关
这个理论假定在气泡和包围着气泡的液体之间存在着界面，在界面的气泡一侧存在着一层气膜，在界面液体一侧存在着一层液膜，气膜内的气体分子与液膜中的液体分子都处于层流状态，分子之间无对流运动，因此氧分子只能以扩散方式，即借助于浓度差而透过双膜，另外，气泡内除气膜以外的气体分子处于对流状态，称为气流主体，在空气主流空间的任一点氧分子的浓度相同，液流主体亦如此。
水体环境监测与水质自动分析控制系统设计
水体环境监测与水质自动分析控制系统设计水是生命的源泉，但如今，因为工业排放、人类生活和农业活动等原因，水污染问题变得越来越突出。
水质污染严重影响了人民生活和生态环境，因此，对于水体环境的治理和保护，开展水体环境监测工作变得尤为重要。
随着信息科技的发展和智能技术的运用，水体环境监测技术也逐步向智能化和自动化方向发展。
水质自动分析控制系统便是这一发展趋势的重要成果。
一、水质自动分析控制系统的概述水质自动分析控制系统主要用于自动监测水体环境，能够对水体的温度、PH值、浊度、溶解氧等多项指标进行实时监测和分析。
通过无线信号传输到监测中心，让工作人员可以在系统监控下对水体环境进行实时掌握。
系统可以通过检测到变化，及时对污染源进行预警和报警，保障人民生活用水安全和生态环境保护。
建立水质自动分析控制系统的主要流程包括传感器安装、数据传输与处理、GIS地图建立和网络化管理等步骤。
首先，传感器作为系统的核心元件，需要准确地安装在水体上以保证采集到准确的数据。
然后，与传感器相连的数据采集仪将采集到的数据送到数据处理中心。
最后，将处理后的数据使用GIS技术制成密度地图，并建立网络化管理系统。
二、系统实现方案水质自动分析控制系统的核心是传感器和数据采集仪。
传感器是利用物理或化学效应对物理量或化学物质进行检测和测量的电子器件。
目前常用的传感器有温度传感器、PH传感器、溶解氧传感器、浊度传感器等。
数据采集仪是一种数据采集设备，可以将传感器采集到的数据通过有线或无线方式传输到数据处理中心。
数据采集仪还包括存储器、处理器、通信接口和电源等组成部分。
系统需要精准地安装传感器和采集仪，以确保数据的准确性。
数据处理中心需要针对不同的传感器进行不同的处理，可以采用计算机技术对数据进行实时处理和监控。
并且需要灵活运用先进的数据挖掘算法，对大量数据进行分析，从而提高数据处理的精准性和效率。
三、系统应用效果水质自动分析控制系统的应用可以大幅度提高水环境监测的准确性和实时性，进而更好地保护水资源和生态环境。
高产鱼塘溶氧控制系统设计方案
氧是鱼类赖以生存和生长发育必备条件之一。
水中溶氧量主要与温度、湿度和鱼的密度等因素有关。
鱼类惟独在水中溶氧量达到一定数值后，才干维持其生命活动，且在一定的范围内，其生长速度及对饲料的利用率都将随着水中溶氧量的升高而增加，低氧对鱼类的生活及生长是十分不利的。
目前，大多数渔业养殖户对水中溶解氧含量的判断主要来自经验，即通过观察阳光、气温、气压以及鱼有无浮头等现象，判断水中溶解氧含量的高低，并控制增氧机是否开机增氧。
为了防止发生泛塘现象，渔民需要花费大量的时间、精力观察鱼塘的情况。
这种方式存在事后控制、增氧不及时或者过度增氧、费时、劳动强度大等缺点，在一定程度上影响了鱼类的生长，增加了养殖的成本。
为了提高鱼类产品饲养的质量和数量，提升水产养殖技术的自动化水平，减轻渔民的劳动强度，降低水产养殖的成本，研制了鱼塘含氧量自动控制系统，实时监测水中的溶氧量和温度，自动启动鱼塘中增氧机运行，使鱼塘中水的溶氧量和温度的上下限保持在设定的范围内，有效地提高了鱼类养殖的安全性，降低了养殖成本，对提高养殖产量，达到高产高效的目的，具有重要的意义。
池塘水产养殖[过程中需要自动监测水中溶氧量及水温，并在超过水温上限及溶氧量上、下限时进行自动报警和控制增氧机开/关的装置。
池塘水产养殖增氧机控制系统主要由传感器节点、增氧机和终端控制模块三部份组成。
整个系统完成的功能是利用温度和溶解氧传感器将采集到的数据传输到传感器节点，并进行数据处理，然后通过无线通信协议发送到终端控制模块，终端控制模块进行判断，在超出设定的界限时发出报警信号，同时开启或者关闭增氧机。
整个系统框图如图 1 所示。
由于传感器节点放在池塘中，考虑到供电的方便和安全，所以采用电池供电。
传感器节点的无线通信协议采用满足 IEEE802.15.4 网络通信标准[10]的 Zigbee 协议。
同时在电路设计过程中，芯片的选择均从低功耗、体积小、应用方便等角度进行考虑。
传感器节点主控芯片及电路介绍此设计中传感器节点主要由溶氧量和温度传感器、运算放大电路、处理器、无线收发模块和电源等构成。
缺氧段及厌氧段溶解氧的控制方法
厌氧是厌氧菌参与的生化处理过程，厌氧菌不需要氧气，可以说氧气对他们是有毒物质，因此要求系统内溶解氧等于零，这是最大的特点，另外，厌氧反应需要较高、较稳定的温度，其中中温反应在31～33摄氏度之间。
厌氧反应需要严格的pH。
缺氧反应是兼性菌参与的生化反应，兼性菌是可以在好氧也可以在厌氧的情况下反应，要求系统的溶解氧在L以下，对温度和pH的要求也没有厌氧反应严格以DO区分，一般小于L就称为厌氧段，大于L小于L称为缺氧段。
厌氧段释磷，缺氧段反硝化脱氮。
厌氧段和缺氧段的溶解氧确实不像好氧段那样容易控制，毕竟没有消耗氧的设备，如果出现溶解氧过高的情况就很为难，若DO太高，可以加氧稀释工序，减少DO含量（缺氧段溶解氧低于不影响反硝化）不过可以从一下几个方面做工作。
一、进水，污水一般溶解氧很少，但是如果经过曝气沉砂池或进水前有跌落充氧就要考虑控制减少气量或减少落差，以减少充氧。
二、回流污泥，沉淀池进水的溶解氧够用就好，只要沉淀池不发生反硝化就好，太多的溶解氧会使回流污泥溶解氧过高。
三、内回流，AO/AAO都设计有内回流，可以通过控制内回流泵附近的曝气使曝气池这一段气量少于其他段，则内回流带回去的溶解氧也会较少。
