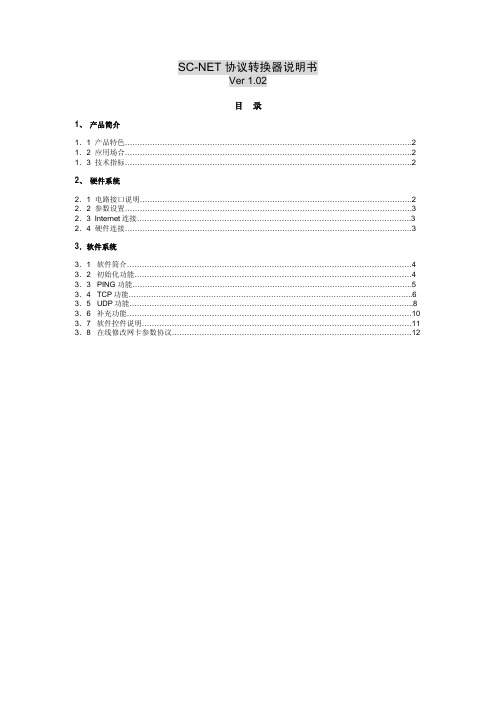

SC-NET 协议转换器说明书Ver 1.02目录1、产品简介1．1 产品特色 (2)1．2 应用场合 (2)1．3 技术指标 (2)2、硬件系统2．1 电路接口说明 (2)2．2 参数设置 (3)2．3 Internet连接 (3)2．4 硬件连接 (3)3．软件系统3．1 软件简介 (4)3．2 初始化功能 (4)3．3 PING 功能 (5)3．4 TCP功能 (6)3．5 UDP功能 (8)3．6 补充功能 (10)3．7 软件控件说明 (11)3．8 在线修改网卡参数协议 (12)1． 产品简介1.1 产 品特色SC-NET RS232/485<-->TCP/IP 协议转换器是我所为满足用户将各种终端接入局域网的要求而开发的产品。
转换器内置嵌入式操作系统和TCP/IP 协议栈，可以自主处理TCP/IP 协议以及以太网协议，完全符合在线实时通讯或小数据量（一个数据包1470Byte ）通讯方式；通过我所开发的软件可以设置网卡的IP 地址、网关地址、子网掩码，可以设定串口波特率；使用本转换器可以直接将只有串行接口的各种终端产品直接连接到局域网中，使服务器可以远程控制，缩短底层和上层的软件的开发周期，节省通讯费用。
1.2 应用场合1） 工业/工厂自动化系统 2） 电信通讯系统 3） 银行、保险系统 4） 远程分散式设备控制5） 智能自动报警消防联动系统 6） 楼宇自动控制系统 7） 大型零售系统 8） 网络家电1.3 技术指标C P U ：嵌入式高性能低功耗型 存 储 器：32Kbyte RAM串行接口：RS232或者RS485电平串行接口，无校验，无流控，8位数据位方式，提供Data 灯指示工作状态波 特 率：4800——38400bps ，用户可以修改网络接口：10Mbps 以太网标准接口，支持TCP/IP 协议栈的所有协议，支持以太网802.3帧格式，提供LINK 灯和Data 灯指示工作状态网络通讯方式：支持TCP 通讯方式和UDP 通讯方式，用户自行选用，TCP 只能一对一进行数据传输，UDP 可以一对多进行数据传输端 口 号：TCP 协议端口号为1024(出厂默认)，UDP 协议端口号为1025(出厂默认)。
中维红外网络摄像机使用说明书
目录第一章产品说明 (2)1.产品简介 (2)2.产品参数 (2)3.功能特性 (3)4.注意事项 (4)第二章安装操作 (5)1.安装网络摄像机所在网络环境 (5)2..监控系统连接摄像机 (5)第三章远程连接 (6)1客户端分类 (6)1.1中维云视通网络监控系统 (7)1.2 浏览器访问 (7)1.3 手机访问 (7)2远程连接方式 (7)2.1 云视通 (7)2.2 IP地址 (7)3中维云视通网络监控系统 (7)3.1 监控系统安装 (7)3.2 连接参数设置 (8)3.3 连接主控 (9)3.4 通道录像 (10)3.5 录像回放 (10)3.6 现场拍照 (10)3.7远程管理 (10)3.9更多功能 (20)4.W EB CC (21)4.1安装 (21)4.2连接主控 (21)4.3云视通号登陆 (22)4.4cc账号登陆 (23)4.5录像 (24)4.6 录像回放 (24)4.7抓图 (25)第一章产品说明1. 产品简介JVS-N71B(C或D)红外高清网络摄像机是中维公司精耕细作的又一款产品，它由高品质的视频采集模块、高性能的视频编码模块、稳定的夜视模块和精密的防水机壳四部分组成，软件以嵌入式Linux操作系统为基础，嵌了中维云视通服务。
此产品除了具备中维产品共有的：设置简单、操作方便、连通率高等特点外，还具备：画质清晰，宽动态、夜视效果好、图像延迟短、功耗低等特点。
2. 产品参数3. 功能特性• 预览、压缩分辨率均支持1280×720• 网络远程监控嵌云视通功能，无需复杂设置，轻松网传• 支持双码流，用户可选择码流并调节分辨率、帧率、视频质量• 支持红外灯、双滤光片自动切换，真正实现昼夜监控• 支持移动侦测，移动侦测报警自动发送提醒• 支持软件升级，可用升级/本地升级• 支持网络参数的静态配置/DHCP/ADSL• 支持手机监控，图像质量/帧率可调，无需复杂设置• 支持画面移动侦测/画面遮挡，可设置4个不同区域• 支持断电/意外故障后自动重启功能• 支持系统时间及OSD的容修改• 支持远程实时监看/远程开启主控录像/远程录像回放/远程下载• 支持网络用户管理、网络时间同步、CC、WebCC• 客户端可选择监控系统软件/浏览器/手机进行远程监控，实现方式多样，远程连通率高• 可通过公司自主研发的云视通网络监控系统（CV）进行集中管理、观看和录像等4. 注意事项中维JVS-N71B（C或D）摄像机为专业的安防监控设备，在安装使用时注意以下事项：1．网络摄像机在易遭雨淋场所要加防水罩。
源素通系统使用说明书V1
系统使用说明书中新金桥信息技术（北京）有限公司2018年3月目录1.产品介绍 (1)1.1.产品概述 (1)1.2.产品特色 (1)1.3.产品价值 (1)2.使用说明 (2)2.1.界面介绍 (2)2.2.模板库使用说明 (3)2.2.1.注册登录 (4)2.2.2.资源检索 (4)2.2.3.资源导航 (5)2.2.4.资源预览、下载、收藏、分享 (6)2.2.5.资源推荐 (6)2.2.6.个人中心 (7)2.3.代码库使用说明 (8)2.3.1.注册登录 (9)2.3.2.检索功能 (9)2.3.3.资源导航 (10)2.3.4.资源效果效果预览、下载、分享、收藏 (11)1.产品介绍1.1.产品概述【金桥-源素通】是中新金桥最新打造的软件素材资源数据库产品，包含大量软件素材、模板、模型、开发源码等内容，是构建在“计算机应用领域的服务产品。
【金桥-源素通】主要致力于“学”与“用”的实际结合, 打造课程学习、软件应用一体化数据库产品，提供高品质、多品类、更新快的素材作品服务平台。
1.2.产品特色◆简单便捷的操作界面、◆清晰明确的素材分类、◆快速便捷的下载功能、◆安全无忧的技术保障、◆与时俱进的同步更新、1.3.产品价值◆高品质、多种类素材资源，快速提升用户软件应用技能；◆简单、便捷的分类体系，帮助用户快速定位素材需求；◆与时俱进更新大量真实案例素材资源，为用户节省大量宝贵时间；◆降低软件应用难度，缩短应用人员设计、开发周期；◆节省机构用户额外开销；◆实现与主体产品学、练、用流程化学习需求；◆促进学生知识与应用互联的横纵向学习需求；◆帮助学生快速获取并利用模板完成作品需求；◆利用模型素材可以快速提高学生的软件应用技能水平；◆代码资源专业、利用率高、各种优质优化的源码实例，提高工作效率；2.使用说明2.1.界面介绍源素通-计算机软件素材学习资源数据库系统综合发布页面，目前包含模板库模块与代码库模块。
宏视网络管理软件用户手册
宏视网络管理软件2.0版用户使用手册目录综述第一章用户界面用户界面用户登录窗口主窗口文件菜单编辑菜单视图菜单工具菜单窗口菜单帮助菜单网络设备类型面板设备类型图标添加设备及连线属性节点属性连线属性第二章网络发现（Discovery）开始网络发现种子节点(Seed)局域网（LAN）内最大跳数（max.Public IP Hops）超时时间（timeout）SNMP Read Communities忽略非SNMP设备清空网络发现网络发现过滤器停止网络发现定期进行网络发现网络发现报告VLAN管理器设备管理器添加设备类型修改设备类型删除设备类型第三章警报浏览器警报类别警报信息确认警报清除警报过滤警报其它操作关闭警报浏览器窗口重置过滤器显示历史警报清除所选行改变严重程度发送电子邮件删除警报隐藏警报隐藏所有警报Ping和Trace Route第四章性能管理阈值管理工作原理添加监测器新建监测器监测器参数窗口管理监测器新建删除编辑测试运行组曲线图管理表达式新建表达式修改表达式删除表达式默认的表达式关于计数器（Counter）第五章报告快速报告定期报告第六章用户管理修改密码用户管理添加用户修改用户删除用户用户权限管理第七章配置检查图节点状态SMTP服务器警报常规配置事件取消重复警报警报清除警报提升SNMPv3参数数据库数据性能管理第八章 MIB浏览器菜单工具栏MIB树显示区结果显示区热键综述随着网络应用的日益普及，网络日趋大型化且日趋复杂，网络管理的难度也越来越大。
如何保证网络7*24小时全天候不间断平稳运行，如何迅速预测和排除网络中可能出现的各种问题，已经成为网络管理员最为关注的普遍问题。
作为拥有完全自主产权的新一代网络管理软件，宏视集强大的功能、简洁易用的界面、简便快捷的操作于一身，为局域网、广域网上各种网络设备、服务器及应用程序提供全面深入的监测和故障管理。
宏视能够自动发现网络中的IP节点；通过拓扑图界面和事件浏览器界面自动监测网络状态；可以在发生重要事件时主动通知您；可以通过浏览警报来诊断问题。
烟气连续在线监测系统使用说明书
烟气连续在线监测系统使用说明书深圳市瑞尔韦格科技有限公司目录前言 (3)1烟气连续在线监测系统介绍 (3)1.1概述 (3)1.2气态污染物连续监测系统 (5)1.3温压流，湿度连续监测子系统 (9)1.4数据处理与通讯子系统 (10)2 系统的启动 (12)系统启动 (12)3 日常预防维护 (12)3.1校准失败3.2拆卸探头的程序3.3检查和清洗探头3.4探头安装 213.5常见故障排查4 日常操作 (14)4.1日常操作步骤4.2气路控制器前面板显示4.3日常操作期间的最短停机时间前言对大气污染源排放的气态污染物（包括氮氧化物等）进行浓度和排放总量连续监测的装置，被称为“烟气排放连续监测系统”或“烟气连续排放监测系统”。
国际上通用称呼CEMS （Continuous Emission Monitoring System）。
烟气排放连续监测系统不仅能用于排放达标监控和排污计量使用，同时还可以用于设备（电厂、除尘、脱硫、锅炉燃烧工况）运行状态检查、故障诊断等。
为了我们共同的蓝天，共有的家园，为最终实现我国的大气污染防治计划，安装在线监测仪意义将显得更为重大！一烟气连续在线监测系统介绍1.1概述烟气连续在线监测系统运用烟气红外采样、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。
并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。
烟气连续在线监测系统（CEMS）是功能齐全，整体水平最高的固定污染源在线监测系统。
主要由以下几个子系统组成：1)气态污染物连续监测子系统（NO）2)烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统3)数据处理与远程通讯系统如以下示意图：技术特性：✧维护量小：系统运行中所吸取的烟气量极少，使系统所维护周期大大延长。
QSK NET(SLNET-S7)产品使用手册CN_V1.0
3.1 编程驱动安装
应用条件
要使用通讯的 STEP7 编程驱动，计算机必须首先安装过西门子 STEP7 软件或者 MicroWIN 软件， 控制面板中应有“设置 PG/PC 接口”图标，如下图：
安装
根据操作系统类型，安装对应的驱动。分为：32 位（XP 和 WIN7 32 位系统）和 64 位（WIN764 位系统）驱动；
8
QSK NET(SLNet-S7)以太网通讯处理器使用手册 CN-V1.0
当 MicroWIN 执行上下载程序或者监控程序时通讯模块的绿色 Bus 灯会闪烁，RJ45 的橙色 Active 灯（位于 RJ45 插座下方的那个灯）也会快速闪烁。
9
QSK NET(SLNet-S7)以太网通讯处理器使用手册 CN-V1.0
送修
5
QSK NET(SLNet-S7)以太网通讯处理器使用手册 CN-V1.0
2. 快速应用起步
当您第一次拿到通讯模块后，可以按以下步骤完成对产品的初步测试。
2.1 QSK NET-PPI(SLNet-S7PPI)应用起步
上电、观察指示灯
将西门子 S7-200P（如 CPU224CN）上电，将通讯模块插入 CPU 的 DB9 通讯口。模块的指示灯 应处于正确的状态：红色 Pwr 电源灯应立即常亮，绿色 Bus 灯应在数秒内变为常亮。 正确的指示灯状态表明通讯模块已经完成了 CPU 通讯口波特率的检测（波特率已经被锁定）且 已进入 S7 总线网络。我们称这个状态为：运行状态。当进入运行状态后你就可以使用以太网 端口的所有通讯功能了。
红色 Pwr 指示灯
Pwr 指示灯用来指示通讯模块是否有电源供电。
操作
kj监控系统web版操作手册
一、系统安装1.数据上传模块安装步骤：解压缩KJ110N实时上传安装包.zip，双机setup进行安装：2. KJ110监控系统WEB版网站程序安装步骤2.1 KJ110监控系统WEB版网站程序安装步骤点击KJ110监控系统WEB版的压缩安装包，弹出如下界面：备注：网站默认安装在“C：\Temp\KJ110WEB”目录下。
IIS安装完成后，弹出“KJ110监控系统WEB版安装向导”，如图所示，点击“下一步”，弹出如下窗口：“站点”和“虚拟目录”选择默认，点击“下一步”，弹出如下窗口：点击“下一步”，程序开始安装，安装成功后，弹出如下界面：点击“关闭”，安装向导界面退出，等待上面的界面安装成功后自动退出，KJ110监控系统WEB版的服务器程序安装成功，在桌面上形成。
将：C:\Inetpub\wwwroot\KJ110目录设置权限，如下图2.2 KJ110监控系统WEB版网站程序卸载一种方法是：通过控制面板上的添加删除程序，将KJ110监控系统WEB版程序卸载。
另一种方法是：点击KJ110监控系统WEB版安装包，“修复”或者“移除”KJ110监控系统WEB版程序。
如图所示：点击“完成”按钮后，程序自动“修复”或“移除”。
二、数据上传模块配置方法：1．数据接口设置在目标文件夹位置找到数据上传的执行文件，然后双击该文件，弹出如下窗口：点击“设备文件路径”后的“请选择”，弹出如下界面，选择“kj110Nwebdev.txt”文件。
备注：KJ110N系统将在D:\data文件夹下产生两个接口数据文件，D:\data\kj110Nwebdev.txt(设备文件)，D:\data\KJ110Nweb.txt(数据接口文件)。
点击“数据文件路径”后的“请选择”，弹出如下窗口，选择“kj110Nweb.txt”文件然后点击“保存”，提示“保存成功”，点击“确定”后，弹出如下窗口：点击“客户端数据通讯接口”界面上的，弹出如下界面：用户名是admin，密码是1，点击“确定”后进入“实时数据文件读取路径”，如图所示：根据需要修改实时文件读取的路径。
网络设备监测系统用户手册
金海电子科技网络设备监测系统操作手册编制单位：合肥金海电子科技有限公司目录第一章软件系统概述 (3)1.1软件开发背景和意义 (3)1.2 软件功能描述 (3)1.2.1 软件总体功能简介 (3)1.2.2 软件使用对象 (5)1.2.3 软件角色划分 (5)1.2.4 软件操作特性 (5)第二章软件运行环境及安装 (5)2.1 软件运行环境及软件安装 (5)2.1.1 运行环境 (5)2.1.2 软件安装部署 (6)第三章登录 (7)3.1 如何登录系统 (7)3.2 管理员登录 (7)3.3 普通用户登录 (9)第四章管理模块 (10)4.1 节点 (10)4.1.1 节点管理 (10)4.1.2 添加节点 (15)4.1.3 首页监测节点 (15)4.1.4 子节点管理 (16)4.1.5拓扑图设置 (17)4.2 设置 (20)4.2.1 基础数据设置 (20)4.3 用户管理 (26)4.3.1 用户管理 (26)4.3.2 添加用户 (30)第五章首页 (30)5.1 搜索节点 (31)5.2 所有设备分组节点 (32)5.3 网络地图 (34)5.4 修改密码 (34)第六章目录 (36)第七章事件 (38)第八章概述 (38)第九章后台安装程序 (40)1.1 如何安装后台程序 (40)1.2如何运行金海硬件监测系统 (46)1.3如何启动金海硬件监测系统 (47)1.4如何查看各设备的监控状态 (50)第一章软件系统概述1.1软件开发背景和意义智能监控系统顾名思义，指符合人性逻辑及操作的监控系统。
国内外有许多这样的监控系统，均可以实现统一管理前端各个设备和子系统的功能。
监控系统是以安防监控系统为基础，提供统一管理各个子系统和设备及应用的统一接口和操作层面结合多年为客户服务的经验，我们发现客户系统越来越复杂，业务和网络设备、服务器、数据库也是越来越多，造成客户系统运维现状越来越复杂，虽然有针对某些产品的管理软件，但各产品之间无法互通，形成管理孤岛现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KJSNet煤矿安全远程网络监控系统软件使用说明书煤炭科学研究总院北京神州鼎天数码技术有限公司2008年12月目录一、引言 (3)1．1 编写目的 (3)1．2定义 (3)1．3 运行环境 (3)登录系统 (4)一、系统管理 (4)1．1 系统用户管理 (5)1．2 区域煤矿管理 (6)1．3 系统设备信息 (7)1．4设备状态信息 (8)二、监控中心 (8)2．1实时监测 (8)报警提示： (8)（1）煤矿状态 (9)（2）全部测点 (10)（3）模拟量 (11)（4）数字量 (12)（5）其他量 (12)2．2图形监测 (13)2．3每日报表 (13)（1）报警统计 (14)（2）报警明细 (14)（3）掉线日报 (15)（4）模拟量最值 (16)（5）开关量状态 (17)（6）累计量统计 (18)2．4历史查询 (19)（1）密采数据 (19)（2）模拟量查询 (20)（3）开关量查询 (21)（4）条件查询 (22)（5）断线查询 (23)（6）报警统计 (23)（7）报警明细 (24)2．5图形分析 (25)（1）模拟量日趋势曲线 (26)（2）模拟量对比 (26)（3）模拟量对比 (27)2．5基本信息 (28)（1）煤矿信息 (28)（2）测点信息 (28)2．6关于 (29)一、引言软件全称“KJSNet煤矿安全远程网络监控系统”，当前为2.0版本，以下简称KJSNet2.0系统。
KJSNet2.0系统充分考虑建立矿、矿区、县、市多级联网进行多级监测监控的重要性和提升行业管理的多功能性。
一是把煤矿的监测监控系统、县监控中心、市监控中心三级网络联接起来，有利于发挥各级煤炭管理部门的层层监管作用；利用网络每隔30秒将监测数据传送到县级和市级监控中心，监控中心接收所辖各矿数据后，进行处理(变值变态)和储存，特别对报警的数据进行直接的监管；对于联网的任一煤矿，一旦出现传感器超限或设备故障，县区、市级的监控中心都将显示报警，即使煤矿未采取措施，县区、市级监控中心人员就会立即下达调度指令，指挥煤矿采取相应措施；二是县区、市级监控中心除可随时检查任一煤矿的安全状况外，每日都有相应的传感器超限或设备故障统计和分析，以供对煤矿的安全状况提出评估和整改意见。
1．1 编写目的该文档读者主要针对KJSNet2.0系统的使用者，包括系统的管理员、监控人员、煤炭局领导等。
将指导各类用户熟悉并更好的使用本系统。
1．2定义为方便用户阅读本手册，我们使用了一些指导性图标，现列表如下：：警告，用户应该注意的情况：以鼠标操作c．至少10GB磁盘空间（建议20G以上）软件配置——运行本软件所需要的支持软件：d．操作系统环境：windows 2000/NT/2003 server editione．项目开发工具：Microsoft Visual Studio 2005+ C#f．数据库管理系统：Microsoft SQL Server 2000/2005g．其他支持软件：IIS v5.1以上+ .Net Frameworker v2.0登录系统在浏览器的地址栏中敲入网址（如果不清楚，请同我公司或系统管理员联系），在主页面中的登录对话框中输入相应的用户名和密码（如图1所示），点击“登录”进入系统后台管理。
图11．1 系统用户管理（1）：在初次添加用户时，先添加系统管理员，然后添加普通用户。
k 击“系统用户管理” →“权限”，进入“普通用户权限分配”显示界面，如图1-1-2所示：图1-1-2 添加系统管理员添加普通用户击保存按钮。
如出现保存成功，则此操作成功。
1．2 区域煤矿管理（1）：系统在使用之前先添加区域和煤矿，添加方法如图1-2k 击“区域煤矿管理” →“编辑”，进入“编辑区域、编辑煤矿”显示界面，如图1-2-2所示：添加区域 区域 添加煤矿编辑区域图1-2-2（3）：在删除区域时要先删除该区域下的子区域和煤矿，删除煤矿会同时删除该煤矿下的所有测点。
1．3 系统设备信息：列表中显示了系统所包括的全部传感器。
1．4设备状态信息：列表中显示了传感器的所有状态。
二、监控中心2．1实时监测该模块主要用于实时显示各煤矿上传的同步数据，实时显示各煤矿的当前监测点的数据和状态。
名称功能报警提示通过设置可以弹出报警信息和播放报警声音煤矿状态统计所有或单个煤矿当前的数据上传状态全部测点统计所有或单个煤矿的所有测点的实时数据和状态模拟量统计所有或单个煤矿的所有模拟量测点的实时数据和状态数字量统计所有或单个煤矿的所有数字量测点的实时状态其他量统计所有或单个煤矿某一天的其他量数值和状态所含子模块及功能如下：报警提示：用户在任何页面操作时，如有报警信息，报警提示图标会闪烁且会变成橘红色，正常情况下此图标为绿色，如用户设置自动弹出报警窗口，则有报警数据时会自动弹出报警窗口。
如图一所示，报警提示设置窗口如图二所示。
图一图二（1）煤矿状态：如图：绿色表示数据上传正常，黄色表示数据上传中断。
可以轮换显示所有煤矿的当前数据状态，也可以点击“<<”和“>>”翻页查看。
（2）全部测点图2-1-2-3k击煤矿名称可以弹出此煤矿的详细信息，如图2-1-2-3点击测点信息，可以弹出此测点的详细信息。
点击“实时监测”→“模拟量”，进入“模拟量”显示界面，如图2-1-3所示：图2-1-3点击轮显可以轮换显示所有煤矿的当前数据状态，也可以点击“<<”和“>>”翻页查看。
（4）数字量：：数字量的传感器编号大于100小于200。
（5）其他量：和“>>”翻页查看。
：（1）报警统计：统计所有或单个煤矿某一天全部或单个传感器的报警时长，次数，结果包括：区域名称、煤矿名称、类型/单位、测点位置、状态、持续时间和次数。
点击选择神木县，或下属的各个区域或单个煤矿，查询对应的报警统计信息。
在传感器类型中，选择需要查看的传感器，默认是查询全部传感器的报警统计信息；在选择完区域或煤矿后，再选择需要查看的传感器类型，然后点击生成Excel可以把图中报表中的数据导入Excel进行打印。
点击“每日报表”→“报警明细”，进入“报警明细”操作界面，如图2-3-2所示：图2-3-2：在左边的树形结构中，点击生成报表，即可看到图中所示的信息。
：在执行生成Excel时如果报表中的数据超过100条以上，需要看任务栏上的浏览器执行进度，稍作等待，请不要反复点击此按钮。
（3）掉线日报图2-3-3：在左边的树形结构中，点击生成报表，即可看到图中所示的信息。
：在执行生成Excel时如果报表中的数据超过100条以上，需要看任务栏上的浏览器执行进度，稍作等待，请不要反复点击此按钮。
（4）模拟量最值图2-3-4点击生成报表，即可看到图中所示的信息。
：在执行生成Excel时如果报表中的数据超过100条以上，需要看任务栏上的浏览器执行进度，稍作等待，请不要反复点击此按钮。
（5）开关量状态：统计所有或单个煤矿某一天的开关量状态变迁，结果包括：煤矿名称，类型、测点设备、当前状态、开始时间、结束时间、和持续时间。
点击选择神木县，或下属的各个区域或单个煤矿，查询对应的开关量变迁信息。
在传感器类型中，选择需要查看的传感器，默认是查询全部传感器的开关量变迁信息；在选择完区域或煤矿后，再选择需要查看的传感器类型，然后点击生成Excel可以把图中报表中的数据导入Excel进行打印。
点击“每日报表”→“累计量统计”，进入“累计量统计”操作界面，如图2-3-6所示：图2-3-6：在左边的树形结构中，点击生成报表，即可看到图中所示的信息。
：在执行生成Excel时如果报表中的数据超过100条以上，需要看任务栏上的浏览器执行进度，稍作等待，请不要反复点击此按钮。
2．4历史查询该模块主要用于监控中心查询单个煤矿一段时间内的各项历史数据。
所含子模块及功能如下：名称功能密采数据查询单个煤矿某一段时间内某个传感器的全部或单个测点的数据和状态查询单个煤矿某一段时间内模拟量传感器的全部或单个测点的最大值、模拟量查询最小值和平均值（时间间隔为5分钟每条）开关量查询查询单个煤矿某一段时间内开关量传感器的全部或单个测点的状态变迁条件查询查询单个煤矿某一段时间内某个模拟量传感器大于或小于某个值时间段断线查询统计单个煤矿某一段时间内数据传输中断的起始时间和持续时间报警统计统计某个区域或单个煤矿一段时间内全部或某个传感器报警时长和次数报警明细查询单个煤矿一段时间内某个传感器的全部或单个测点的报警详细信息现详细介绍各个子模块的使用方法：（1）密采数据图2-4-1：执行此查询请先在左边的树形结构中选择要查询的煤矿，然后选择传感器，再选择此传感器对应的全部或单个测点。
点击“历史查询”→“模拟量查询”，进入“模拟量查询”操作界面，如图2-4-2所示：2-4-2图：执行此查询请先在左边的树形结构中选择要查询的煤矿，然后选择传感器，再选择此传感器对应的全部或单个测点。
点击“历史查询”→“开关量查询”，进入“开关量查询”操作界面，如图2-4-3所示：图2-4-3：执行此查询请先在左边的树形结构中选择要查询的煤矿，然后选择传感器，再选择此传感器对应的全部或单个测点。
点击“历史查询”→“条件查询”，进入“条件查询”操作界面，如图2-4-4所示：图2-4-4：执行此查询请先在左边的树形结构中选择要查询的煤矿，然后选择传感器，再选择此传感器对应的全部或单个测点。
点击“历史查询”→“断线查询”，进入“断线查询”操作界面，如图2-4-5所示：图2-4-5：执行此查询请先在左边的树形结构中选择要查询的煤矿。
点击“历史查询”→“报警统计”，进入“报警统计”操作界面，如图2-4-6所示：2-4-6图：执行此查询请先在左边的树形结构中选择要查询的煤矿，然后选择传感器，再选择此传感器对应的全部或单个测点。
点击“历史查询”→“报警明细”，进入“报警明细”操作界面，如图2-4-7所示：图2-4-7：执行此查询请先在左边的树形结构中选择要查询的煤矿，然后选择传感器，再选择此传感器对应的全部或单个测点。
（1）模拟量日趋势曲线：查询单个煤矿某一天内某个模拟量测点的数据走向，如图：我们可以通过复选框查看某煤矿单个模拟量测点的某一天的最大值、最小值和平均值走向，以便进行数据预测。
：系统默认显示的是最大值日曲线图，可以通过改变复选框查看最小值或平均值的的曲线。
（2）模拟量对比图2-5-2：执行此操作先在左边的树形结构中选择要查询的区域，然后选择传感器，再选择最大值或最小值。
（3）模拟量对比：内比单个煤矿一段时间内某个模拟量传感器的最大值、最小值，以便进行煤矿内部数据预测。
传感器，再选择最大值或最小值。
2．5基本信息该模块主要展示了煤矿的基本信息和煤矿测点的信息所含子模块及功能如下：名称功能煤矿信息展示全部煤矿的名称，所属区域和IP以及备注信息分站信息展示煤矿的分站信息测点信息展示单个煤矿的测点信息现详细介绍各个子模块的使用方法：（1）煤矿信息：点击“基本信息”→“测点信息”，进入“测点信息”操作界面，如图2-6-2所示：图2-6-2k击左边的树形结构中的某个区域结点或单个煤矿，可以显示此区域下所有煤矿的的测点信息。
