磁悬浮与空悬浮风机比较知识讲解
2、ABS磁悬浮鼓风机介绍资料
磁性轴承（AMB)发展历史
1988 - 2000 2000 – 2004 2005 -> 现在
模拟 MBC 数字 MBC-11 数字 MBC-12
磁性轴承
位置感应器
控制器 电磁铁 RPM转速感应器
磁性轴承（AMB)控制原理
磁力
磁力
S
2块磁铁
S
磁力 磁力
磁性轴承（AMB）控制原理
6000系列
HST HST HST HST 6000-1-L-4/5/6 6000-1-H-4/5/6 6000-2-L-4/5/6 6000-2-H-4/5/6
9000系列
HST 9000-1-L-4/5/6 HST 9000-1-H-4/5/6
40系列
HST 40-300-1-L-4/5/6 HST 40-350-1-L-4/5/6 HST 40-400-1-L-4/5/6 HST 40-300-1-H-4/5/6 HST 40-350-1-H-4/5/6 HST 40-400-1-H-4/5/6
优点3: 降低土建费用
底座占地小——鼓风机房面积小 重量轻——不用购买安装吊车，只需一手动油压板车即可在3小时内安装完成 无振动——无需基础 标准配置的整体式隔音罩
优点4: 标准化产品
交货时间短（3-4个月出厂）
备品备件标准化
鼓风机主机结构
整体设计: 鼓风机, 变频器和控制面 板都标准内置
苏尔寿污水处理设备（上海）有限公司为Sulzer在中国的独资公司， 全权负责ABS产品在中国的销售及服务。在北京、广州、青岛、沈阳 、武汉、成都等城市设有办事处。
ABS HST(High Speed Technology)历史
磁悬浮技术的原理是什么？
磁悬浮技术的原理是什么？一、引言磁悬浮技术作为一项颠覆性的技术创新，在近年来引起了广泛的关注和研究。
作为一种无接触的悬浮技术，它巧妙地利用了磁力的原理，展现了现代科技的巅峰。
那么，磁悬浮技术的原理是什么呢？下面将从磁悬浮的基本原理、电磁悬浮和永磁悬浮两种常见形式对其进行探讨。
二、磁悬浮的基本原理磁悬浮技术的基本原理是利用相互作用的磁力将物体悬浮在空中。
简单来说，磁悬浮系统由两部分组成：悬浮物体和悬浮系统。
悬浮物体通常是通过磁铁或异种材料制成，而悬浮系统则是由磁铁或电磁体构成。
三、电磁悬浮技术电磁悬浮技术是目前应用较为广泛的一种磁悬浮技术。
其原理是通过通电产生的电流在悬浮系统中形成磁场，进而与悬浮物体上的磁铁相互作用，产生磁力使物体悬浮。
电磁悬浮技术具有响应速度快、稳定性高的特点。
例如，在磁悬浮列车上，电磁悬浮技术使列车能够以极快的速度行驶，同时又保持了乘坐者的舒适度。
（1）磁悬浮列车磁悬浮列车作为电磁悬浮技术的典型应用之一，已经成为新一代交通工具的代表。
磁悬浮列车通过利用电磁原理，使列车悬浮在地面之上。
这种形式的列车不仅具有高速、高效的特点，还能有效地降低摩擦力和能源消耗，打破了传统交通工具的瓶颈。
（2）磁浮风力发电机组磁浮风力发电机组是近年来兴起的一种利用磁悬浮技术的能源装备。
通过电磁悬浮技术，这种发电机组能够使发电机以更高的转速运行，从而提高了发电效率。
同时，它还能够有效地解决传统风力发电机组的摩擦和噪音问题，具有较高的环保性。
四、永磁悬浮技术除了电磁悬浮技术外，永磁悬浮技术也是一种常见的磁悬浮形式。
永磁悬浮技术是利用永磁体和信号传感器之间的相互作用实现物体悬浮的技术。
相比于电磁悬浮技术，永磁悬浮技术具有结构简单、能量损耗小的优势。
（1）磁悬浮风扇磁悬浮风扇是一种利用永磁悬浮技术的创新产品。
与传统风扇相比，磁悬浮风扇通过将永磁体和电机分离，使风扇叶片实现悬浮状态，从而减少了摩擦和能量损耗。
同时，磁悬浮风扇还具有运行噪音低、寿命长的特点，大大提升了用户的使用体验。
磁悬浮技术的物理解析
磁悬浮技术的物理解析磁悬浮技术是一种利用磁力的原理使物体悬浮起来并实现无接触的浮空状态。
它广泛应用于列车、飞行器、电动机、电动汽车等领域，具有降低摩擦阻力、减少能量损耗、提高运行效率等优势。
本文将进行磁悬浮技术的物理解析，从电磁学和力学两个方面详细介绍其工作原理和应用。
1. 电磁学原理磁悬浮技术所依赖的原理是磁力对物体的作用，这是源于电流和磁场之间相互作用的基本规律。
当通过线圈流过电流时，会在周围产生一个磁场。
根据安培定律，通过电流的变化产生的磁场会生成一个作用在线圈上的力，称为洛伦兹力。
此外，根据法拉第电磁感应定律，当线圈在恒定磁场中变化时，也会产生感应电动势。
基于上述原理，在磁悬浮技术中通常会使用超导材料制造的线圈，这些线圈具有零电阻和极强的抗磁性。
当超导线圈通电时，在其周围形成的超导态产生强大的静态磁场。
这个磁场与其他永久磁体产生的磁场相互作用，形成稳定而强大的力。
2. 力学原理通过电流产生的磁场与永久磁体之间存在吸引或排斥的力，这就是使物体悬浮起来并保持平衡状态所依赖的力学原理。
在磁悬浮系统中，通常将永久磁体安装在被浮物体上，而通过控制线圈产生磁场，从而产生相应的吸引力或排斥力。
在吸引(force-attract)模式中，通过控制线圈中流过的电流来调节吸引力大小。
当线圈中的电流增加时，产生的磁场增大，从而增加了吸引力。
通过控制电流大小和方向来调整物体与悬浮系统之间的距离和平衡状态。
在排斥(force-repel)模式中，则是通过改变线圈中电流方向从而改变产生的磁场方向来实现物体悬浮。
相同极性的感应磁场相互排斥，从而使被浮物体远离永久磁体，并保持平衡。
3. 磁悬浮技术的应用由于其无接触、无摩擦、无噪音等特点，磁悬浮技术被广泛应用于以下领域：3.1 列车交通在列车交通领域，磁悬浮技术可以大大提高列车运行速度和安全性。
传统轨道系统存在摩擦和震动问题，在高速运行时会导致能量损耗和安全隐患。
而利用磁悬浮技术可以消除这些问题，并实现列车与轨道之间完全无接触。

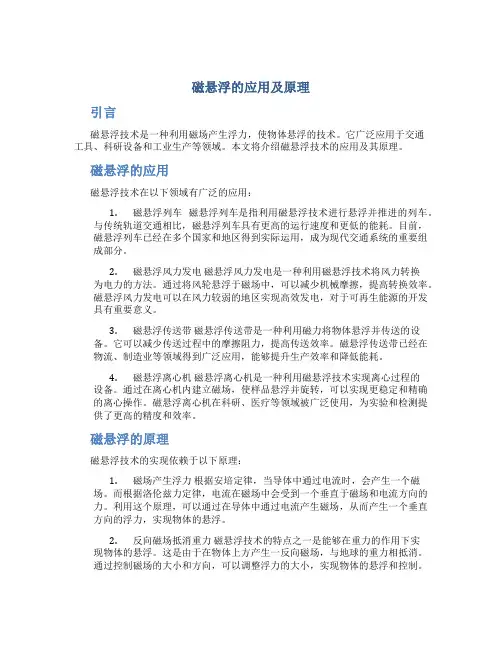

磁悬浮的应用及原理
磁悬浮的应用及原理引言磁悬浮技术是一种利用磁场产生浮力，使物体悬浮的技术。
它广泛应用于交通工具、科研设备和工业生产等领域。
本文将介绍磁悬浮技术的应用及其原理。
磁悬浮的应用磁悬浮技术在以下领域有广泛的应用：1.磁悬浮列车磁悬浮列车是指利用磁悬浮技术进行悬浮并推进的列车。
与传统轨道交通相比，磁悬浮列车具有更高的运行速度和更低的能耗。
目前，磁悬浮列车已经在多个国家和地区得到实际运用，成为现代交通系统的重要组成部分。
2.磁悬浮风力发电磁悬浮风力发电是一种利用磁悬浮技术将风力转换为电力的方法。
通过将风轮悬浮于磁场中，可以减少机械摩擦，提高转换效率。
磁悬浮风力发电可以在风力较弱的地区实现高效发电，对于可再生能源的开发具有重要意义。
3.磁悬浮传送带磁悬浮传送带是一种利用磁力将物体悬浮并传送的设备。
它可以减少传送过程中的摩擦阻力，提高传送效率。
磁悬浮传送带已经在物流、制造业等领域得到广泛应用，能够提升生产效率和降低能耗。
4.磁悬浮离心机磁悬浮离心机是一种利用磁悬浮技术实现离心过程的设备。
通过在离心机内建立磁场，使样品悬浮并旋转，可以实现更稳定和精确的离心操作。
磁悬浮离心机在科研、医疗等领域被广泛使用，为实验和检测提供了更高的精度和效率。
磁悬浮的原理磁悬浮技术的实现依赖于以下原理：1.磁场产生浮力根据安培定律，当导体中通过电流时，会产生一个磁场。
而根据洛伦兹力定律，电流在磁场中会受到一个垂直于磁场和电流方向的力。
利用这个原理，可以通过在导体中通过电流产生磁场，从而产生一个垂直方向的浮力，实现物体的悬浮。
2.反向磁场抵消重力磁悬浮技术的特点之一是能够在重力的作用下实现物体的悬浮。
这是由于在物体上方产生一反向磁场，与地球的重力相抵消。
通过控制磁场的大小和方向，可以调整浮力的大小，实现物体的悬浮和控制。
3.磁悬浮稳定性磁悬浮技术在实际应用中需要保持稳定的悬浮状态，这需要通过反馈系统来实现。
系统通过感应和测量悬浮物体的位置和姿态，然后根据测量结果调整磁场的大小和方向，使物体保持稳定的悬浮状态。
磁悬浮工作原理
磁悬浮工作原理磁悬浮技术是一种利用磁力吸引和排斥的原理，使物体在空中悬浮的技术。
磁悬浮技术的应用范围非常广泛，例如高速列车、电力机车、磁悬浮轮椅等，都是利用磁悬浮技术实现的。
本文将介绍磁悬浮技术的工作原理。
一、磁悬浮技术的基本原理磁悬浮技术的基本原理是利用磁力的相互作用，使物体在空中悬浮。
磁悬浮技术中有两个重要的概念：磁悬浮力和磁悬浮稳定性。
1. 磁悬浮力磁悬浮力是指由磁场产生的力，使物体在空中悬浮。
磁悬浮力的大小与磁场的强度、磁体间的距离、磁体的形状等因素有关。
2. 磁悬浮稳定性磁悬浮稳定性是指物体在悬浮状态下的稳定性。
在磁悬浮系统中，物体会受到重力的作用，如果没有稳定性，物体就会失去平衡，掉落下来。
因此，磁悬浮稳定性是磁悬浮技术的一个重要问题。
二、磁悬浮技术的实现方式磁悬浮技术的实现方式有两种：永磁悬浮和电磁悬浮。
1. 永磁悬浮永磁悬浮是指利用永磁体的磁力，使物体在空中悬浮。
永磁悬浮系统由两个磁体组成，一个是固定在地面上的永磁体，另一个是悬浮在空中的永磁体。
当悬浮体靠近地面上的永磁体时，由于磁力的作用，悬浮体会被吸引到地面上的永磁体上方，形成悬浮状态。
永磁悬浮的优点是系统简单，不需要外部电源，但缺点是悬浮高度受限，稳定性较差。
2. 电磁悬浮电磁悬浮是指利用电磁场产生的磁力，使物体在空中悬浮。
电磁悬浮系统由电磁体和电源组成，电磁体通电后产生磁场，使物体在空中悬浮。
电磁悬浮的优点是悬浮高度可调节，稳定性较好，但缺点是系统复杂，需要外部电源。
三、磁悬浮技术的应用磁悬浮技术的应用非常广泛，例如高速列车、电力机车、磁悬浮轮椅等，都是利用磁悬浮技术实现的。
1. 高速列车磁悬浮高速列车是一种利用磁悬浮技术实现的高速列车。
磁悬浮高速列车的速度可以达到600公里/小时以上，比传统的高速列车更快。
磁悬浮高速列车的优点是速度快、噪音小、震动小，但缺点是建设成本高。
2. 电力机车磁悬浮电力机车是一种利用磁悬浮技术实现的电力机车。

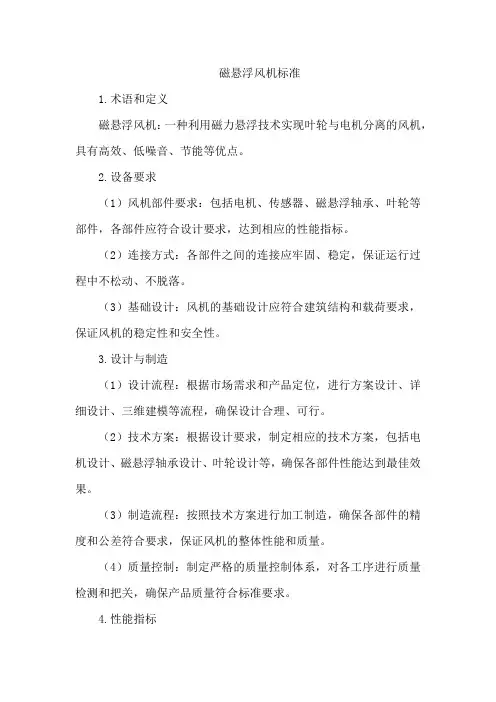

磁悬浮风机标准
磁悬浮风机标准1.术语和定义磁悬浮风机：一种利用磁力悬浮技术实现叶轮与电机分离的风机，具有高效、低噪音、节能等优点。
2.设备要求（1）风机部件要求：包括电机、传感器、磁悬浮轴承、叶轮等部件，各部件应符合设计要求，达到相应的性能指标。
（2）连接方式：各部件之间的连接应牢固、稳定，保证运行过程中不松动、不脱落。
（3）基础设计：风机的基础设计应符合建筑结构和载荷要求，保证风机的稳定性和安全性。
3.设计与制造（1）设计流程：根据市场需求和产品定位，进行方案设计、详细设计、三维建模等流程，确保设计合理、可行。
（2）技术方案：根据设计要求，制定相应的技术方案，包括电机设计、磁悬浮轴承设计、叶轮设计等，确保各部件性能达到最佳效果。
（3）制造流程：按照技术方案进行加工制造，确保各部件的精度和公差符合要求，保证风机的整体性能和质量。
（4）质量控制：制定严格的质量控制体系，对各工序进行质量检测和把关，确保产品质量符合标准要求。
4.性能指标（1）风量：应符合设计要求，满足不同工况下的风量需求。
（2）压力：应符合设计要求，确保在额定工况下的压力稳定、波动小。
（3）效率：应符合相关标准要求，比传统风机具有更高的能效比。
（4）噪音：应符合相关标准要求，比传统风机具有更低的噪音输出。
5.安全要求（1）防护措施：风机应配备相应的防护装置，如安全罩、防护网等，防止意外伤害。
（2）安全措施：风机应安装相应的安全开关和报警装置，如过载保护、缺相保护等，确保运行过程中的安全。
（3）电器控制：风机的电器控制部分应符合相关标准要求，保证操作安全可靠。
6.测试方法（1）静态测试：在风机安装前进行测试，检查各部件是否完好无损，是否符合设计要求。
（2）动态测试：在风机安装后进行测试，检查风机在运行过程中的性能指标是否达到设计要求。
（3）耐久性测试：对风机进行长时间运行测试，检查风机在长时间运行下的性能稳定性和可靠性。
7.标识与标签（1）设备编号：每台风机应有唯一的设备编号，以便于管理和维护。
磁悬浮基本原理
磁悬浮基本原理磁悬浮技术是一种利用磁力原理实现物体悬浮的技术，它可以实现物体在空气中自由悬浮，无接触无摩擦地运动。
该技术广泛应用于高速列车、风力发电机、医疗设备等领域。
本文将详细介绍磁悬浮技术的基本原理。
一、磁悬浮的定义磁悬浮技术是利用电磁原理实现物体在空气中自由悬浮的一种技术。
它通过利用电流在导体中产生的磁场与永久磁铁之间的相互作用，使得物体可以在空气中自由悬浮。
二、电流产生的磁场当电流通过导线时，会产生一个环绕着导线的磁场。
这个磁场是由电子在导线内部运动所产生的。
根据安培定律，当电流通过一个导线时，其周围会形成一个环绕着导线的闭合环路。
这个闭合环路就是由导线所产生的磁场构成。
三、永久磁铁永久磁铁是一种能够持久产生磁场的磁性物质。
它由铁、钴、镍等材料制成，具有极强的磁性。
在永久磁铁中，每个原子都有一个自旋角动量和轨道角动量，这些角动量会相互作用而形成一个总的磁矩。
四、电流与永久磁铁的相互作用当电流通过导线时，会产生一个环绕着导线的磁场。
这个磁场会与永久磁铁所产生的磁场相互作用。
如果两个磁场方向相同，则它们会互相加强；如果两个磁场方向相反，则它们会互相抵消。
五、利用电流和永久磁铁实现悬浮利用电流和永久磁铁可以实现物体在空气中自由悬浮。
具体实现方法是将一个带有电流的导体放置在一个永久磁铁上方，当电流通过导体时，会产生一个环绕着导体的磁场。
这个磁场会与永久磁铁所产生的磁场相互作用，从而使得导体可以在空气中自由悬浮。
六、磁悬浮的优点磁悬浮技术具有以下优点：1. 无接触无摩擦：磁悬浮技术可以实现物体在空气中自由悬浮，无需任何接触和摩擦，从而减少能量损耗和磨损。
2. 高速运动：磁悬浮技术可以实现高速运动，因为它没有接触和摩擦，从而可以减少空气阻力和能量损耗。
3. 精度高：磁悬浮技术可以实现非常精确的控制，因为它不受重力和摩擦的影响。
4. 噪音小：磁悬浮技术可以减少噪音污染，因为它没有机械接触和运动。
七、磁悬浮的应用磁悬浮技术广泛应用于以下领域：1. 高速列车：磁悬浮列车是一种利用磁悬浮技术实现高速运动的列车。
磁悬浮发电机的结构和工作原理
磁悬浮发电机的结构和工作原理引言磁悬浮发电机是一种新型的发电设备，利用磁悬浮技术实现发电过程中的机械摩擦减小和能量转化效率的提高。
本文将介绍磁悬浮发电机的结构和工作原理。
结构磁悬浮发电机主要由以下几部分组成：1. 转子：由磁悬浮轴承支撑，可在空中自由旋转，通常采用磁体制成。
2. 定子：包裹转子的部分，通常由一组线圈构成，用于产生磁场。
3. 磁悬浮轴承：用于支撑和悬浮转子，通常由永磁体和控制电磁体组成，能够通过电流控制转子的位置。
4. 发电部分：由转子和定子之间的磁场变化导致的感应电流产生电能。
工作原理磁悬浮发电机的工作原理是基于磁力的相互作用和能量转化。
当启动磁悬浮发电机时，磁体产生的磁场会吸引转子上的磁体，使得转子悬浮并在空中旋转。
同时，控制电磁体会通过电流控制转子的位置，使其保持稳定悬浮。
当转子开始旋转时，磁体和定子之间的磁场会发生变化，导致定子线圈产生感应电流。
这些感应电流通过电路输出，形成电能的产生。
同时，由于磁悬浮轴承的运行使得机械摩擦减小，提高了能量转化效率。
应用前景磁悬浮发电机具有机械摩擦小、能量转化效率高等优点，因此在可再生能源领域具有广阔的应用前景。
磁悬浮发电机可以应用于风力发电机组、水力发电设备等多个领域，优化了发电设备的性能，并提高了可再生能源利用效率。
结论通过磁悬浮技术的应用，磁悬浮发电机实现了发电过程中机械摩擦的减小和能量转化效率的提高。
其结构包括转子、定子、磁悬浮轴承和发电部分，工作原理基于磁力的相互作用和能量转化。
磁悬浮发电机在可再生能源领域存在广阔的应用前景，为提高能源利用效率做出了贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁悬浮与空悬浮风机
比较
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
2
磁悬浮与空悬浮风机比较
一、空气悬浮离心鼓风机是单级高速离心风机的一种。它采用“超
高速直联电机”、“空气悬浮轴承”和“高精度单级离心式叶轮”三大核
心高端科技，具备无齿轮增速装置、无机械接触、无润滑系统、变
频调速调节风量、低噪声、无振动和维护费用低等特点，与普通风
机所不同的是非接触轴承采用空气悬浮轴承。
二、磁悬浮离心鼓风机是单级高速离心鼓风机的一种，其核心是磁
悬浮轴承和永磁电动机技术。关键部件为磁力轴承，利用常导磁吸
原理，通过电磁吸力来实现转轴悬浮高速稳定无摩擦运转，利用位
置传感器、功率放大器和PI运算器，实现对电动机转轴实时状态检
测、调整和故障诊断，其主动控制能力能够有效抑制转轴的不平衡
振动，有完备和严格的断电保护措施。
三、空气悬浮风机与磁悬浮风机共同技术特点。
1、节能高效。
采用悬浮轴承，无接触损失和机械损失，实现了高转速无极变转速
调节，使得风机运行效率可高达95%左右。
2 、噪音低，体积小，安装方便。
所有部件（高速电动机、变频器、悬浮式轴承）集成安装在普通底
座上，无需特殊固定基础，设备体积小、重量轻、安装操作方便，
运
行时低噪声和无振动，噪声等级＜80dB。
3、系统集成性高。
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
3
鼓风机本身已集成了就地控制和变频系统于一体，不需要单独设
立变频柜及操作柜。通过风机自身的控制面板就可以实现各种功能
的设定和对流体温度、电机转数、出风压力、风量、消耗功率等进
行参数的查询。高效过滤器、冷却系统、全自动防喘震系统、停电
和故障保护系统等都集中安装于风机机柜内部，实时触摸屏，为操
作工人带来方便及减少操作事故的发生。
4、使用简单、维护简便、费用低，寿命长。
鼓风机电机与叶轮直联，无齿轮增速装置，无任何机械接触，无需
润滑油系统，没有磨损及能量损耗，维护费用低，动力传递效率达
到95%以上。叶轮选用高强度航空铝材、Ti材质，具有优秀的耐
磨、抗变形能力，使用寿命达30年以上。采用变频器调速调节风
量，比节流阀节能，且风量调节范围广泛，一般为50%～100%。
5、 冷却效率高。
冷却系统采用风冷和水冷结合的方式，能够有效保护电机，可实现
风机的随时启停。
6、远程控制。采用了PLC+GPRS。不但不但可由中心控制室控
制，若风机出现故障，还可以实施远程维修调试。
四、空气悬浮风机与磁悬浮鼓风机各自优缺点
1、空气悬浮风机由于使用外部动压空气，在转速较低的情况下，
主轴存在干摩擦问题，解决此问题对厂家的技术水平提出了较高要
求。
精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢
4
2、磁悬浮风机需要对磁悬浮轴承供电来提供磁力，功耗较空浮
大，并且需要一套备用电源及备用轴承，来避免突然断电对风机造
成损坏，一般来说备用轴承都有使用次数的限制。
3、磁悬浮轴承及控制器相对空悬轴承来说，结构复杂，故障率高
4、空气悬浮风机技术目前比较发达是韩国，进入中国市场的主要
有Neuros（纽若斯）、TURBOMAX（拓博麦克斯）、ECOTURBO
（爱科腾博）、NAMWON TURBO（南元拓博）等几家，上述几家
公司在国内都有维修点；国内近两年开始掌握空悬风机技术但生产
厂家不多，目前了解河南金士顿科技及苏州 佰川空浮可以生产，也
已经投入市场，价格上，进口空气悬浮风机较磁悬浮风机要高，国
产的则与磁悬浮风机价格相当。
5、磁悬浮风机技术目前国内已经掌握，国内的主要生产厂家为天
津亿昇与南京磁谷，两家公司技术已经成熟，价格也较国外磁悬浮
风机便宜。
