软土地基计算书
软土地基处理设计
软土地基上路堤的设计计算——采用砂井加固地基1. 设计依据线路资料：直线地段，单线路堤，路堤高8米，路基面宽7.4米，边坡坡度1：m=1.2，线路等级为Ⅰ级次重型，活载换算高度 3.2h = 米，面宽 3.5l = 米基底工程地质情况地基为饱和软黏土，土质均匀，厚18米，底部为不透水岩层，地下水位与地面标高相同。
土的物理力学性质指标如下：填土时间为6个月，8个月竣工，12个月通车。
施工速度按两级加荷，第一级等速填土2个月，填土高为总高度的83，停工2个月，第二级等速填土4个月竣工，再停工4个月后通车。
2. 极限高度计算 145.525.52 4.2918uc c H m γ==⨯=路堤高度8c H m H =>，路堤和地基必须加固，方能保证安全使用。
3. 加固方案比选1.86cH H =，根据我国的工程实践资料，砂井使用范围一般为：路堤高度大于极限高度2123倍。
砂井在饱和软黏土中起排水通道的作用在软土地基中设置砂井，改善了地基的排水条件，缩短了排水途径，因而地基承受附加荷载后，排水固结过程大大加快，进而使地基强度得以提高。
虽然在工程中用砂量大，造价比较高，但是施工方便，并且相对其他措施和方案，沙井加固安全可靠，效果明显。
通过综合比选，得出砂井加固是最佳的。
4. 采用砂井加固地基验算单纯用砂井加固的可能性根据路堤高度、施工期限和基底土壤的性质，假设当路堤填至设计标高并立即通车时，地基土由于施打砂井后可能达到的固结度U （本设计中取70%～80%）和假定砂井穿透整个软土层，用圆弧法检算其稳定性，找得最危险圆弧之稳定系数[]min 1.217 1.05K K =>= 因此可采用砂井加固具体计算见附图Rs-01及表Rs-01 排水砂垫层布置图 见附图Rs-02砂井长度的假设 由于最危险圆心周围的几个圆心之稳定系数最小者切过基底最大深度均在12m 以内，因此，初步决定砂井长度为12m 进行试算。
软基计算及处理报告

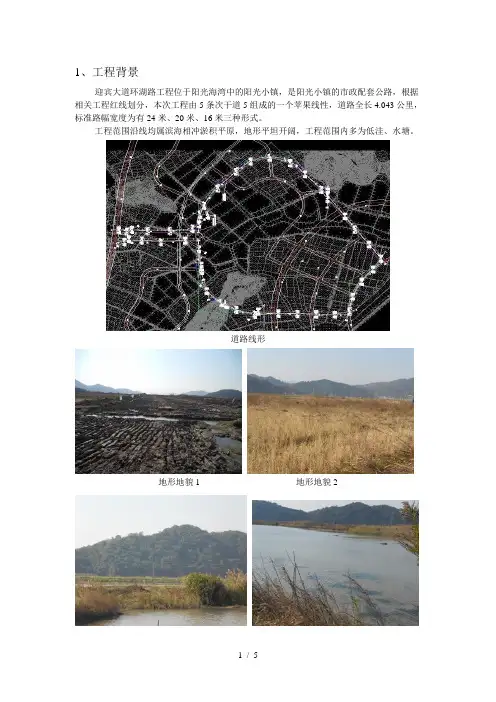

1、工程背景迎宾大道环湖路工程位于阳光海湾中的阳光小镇，是阳光小镇的市政配套公路，根据相关工程红线划分，本次工程由5条次干道5组成的一个苹果线性，道路全长4.043公里，标准路幅宽度为有24米、20米、16米三种形式。
工程范围沿线均属滨海相冲淤积平原，地形平坦开阔，工程范围内多为低洼、水塘。
道路线形地形地貌1 地形地貌2地形地貌3 地形地貌42、水文地质情况2.1 地基土的构成及特征经过现场调查和参考本项目的岩土工程勘察资料，综合预估场地土层分层，将勘探深度范围内的地基土划分为5个工程地质单元层，8个工程地质单元亚层，各地基土特征如下：①层素填土：系近期回填堆积而成，成分复杂，结构松散，级配很差，不经处理不宜利用；密实度及承载力受土体中粗粒组成影响很大，其均匀性较差。
②层粘土：厚度较薄，埋深较浅，呈可塑状，中偏高压缩性，俗称“硬壳层”，可选作路基的天然地基持力层；均匀性较好。
③层淤泥：为本场地的软弱土层，高含水量，高压缩性，软塑状态，承载力低，工程性能差，在上部荷载的作用下易产生较大的沉降量，会对工程产生不利影响；其相关物理力学指标已满足软土指标。
表1 淤泥层与软土鉴别指标比较④1层粉质粘土：工程性能一般，埋深较浅，可作为路基的天然地基持力层；含有较多砾砂、角砾。
④2层粉质粘土夹碎石：全场地基本均分布,厚度较大，呈中密-密实状态，中偏低压缩性，工程性能较好，可以作为天然地基的持力层；石粒径大小不一，均匀性差。
⑤层熔结凝灰岩：为本场地揭露的最底层，承载力高。
表2 场地地基土特征表2.2 水文地质条件2.2.1 地表水沿线场地的地表水主要为鱼塘养殖水，水深约0.3-1.0m，常年有水，受季节降水影响较大。
2.2.2 地下水根据地下水赋存条件，水理性质及水动力特征可知本场区内的地下水主要为孔隙性潜水和其下④2层承压水。
孔隙性潜水赋存于表部土层中，水位受大气降水垂直入渗补给，地下水径流条件较差，径流缓慢，排泄方式以地表蒸发排泄为主，水位埋深一般小于1m。
软土桩基计算书

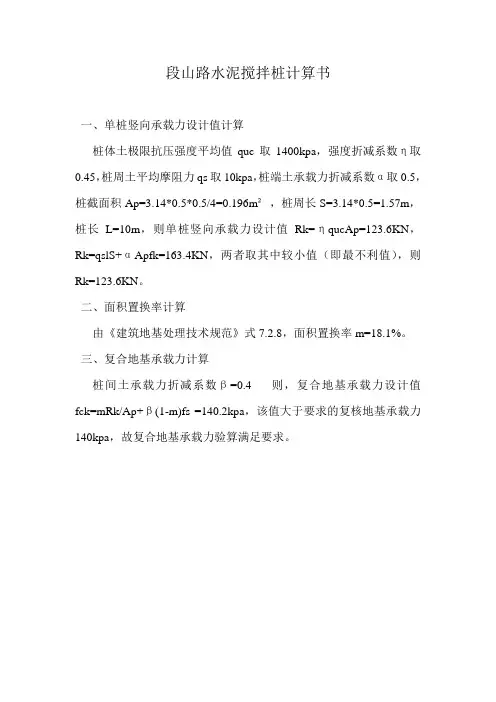

段山路水泥搅拌桩计算书
一、单桩竖向承载力设计值计算
桩体土极限抗压强度平均值quc取1400kpa，强度折减系数η取0.45，桩周土平均摩阻力qs取10kpa，桩端土承载力折减系数α取0.5，桩截面积Ap=3.14*0.5*0.5/4=0.196m²，桩周长S=3.14*0.5=1.57m，桩长L=10m，则单桩竖向承载力设计值Rk=ηqucAp=123.6KN，Rk=qslS+αApfk=163.4KN，两者取其中较小值（即最不利值），则Rk=123.6KN。
二、面积置换率计算
由《建筑地基处理技术规范》式7.2.8，面积置换率m=18.1%。
三、复合地基承载力计算
桩间土承载力折减系数β=0.4 则，复合地基承载力设计值fck=mRk/Ap+β(1-m)fs=140.2kpa，该值大于要求的复核地基承载力140kpa，故复合地基承载力验算满足要求。
软土地基沉降计算
Ecs mE ps (1 m) Ess
式中，S1 —加固区的沉降量； pi —附加应力增量； hi —分层厚度； E ps —桩体压缩模量； E ss —桩间土压缩模量； m —复合地基置换率； n—分层总数。 A p 复合地基置换率： m 式中：A p —单桩面积； A A —桩周复合土体单元面积。
下卧层的沉降计算
下卧层的沉降量通常采用分层总和法 计算： n
S2
i 1 zi
式中，S1 —下卧层的沉降量； —第 i 层土的平均附加应力； E si —第 i 层土的压缩模量； hi —第 i 层土的厚度。 其附加荷载的计算有应力扩散法、 等效实体法和改进Geddes法。
zi
E si
s 1 /1 mn 1
pi —天然地基在荷载 p 作用下第 i 层 式中， 土上的附加应力增量； p —复合地基中第 i 层桩间土的附 加应力增量； u s —应力修正系数（反映桩间土分 担应力比例的系数）； n —桩土应力比； E si —第 i 层桩间土的压缩模量。
§3 桩基沉降计算
桩基的沉降是受多种复杂的因素影响而 产生的，它涉及到桩和地基所受到的应力和 弹塑性变形、地基的固结沉降、桩的型式和 布置、施工或地基条件的变化等多种因素。 除单桩的弹、塑性变形可以用桩的静载试验 方法准确确定以外，其它因素只能根据建筑 经验和部分研究成果综合确定。对于桩基内、 桩基下的应力分布以及桩基沉降的计算有各 种各样的假设，以下将介绍目前国内外常用 的计算方法并进行一些讨论。
（2）计算步骤 1）根据地层剖面图把地基分成薄层，每 薄层的厚度不超过0.4b，b为基础宽。如 有不同性质的土层（包括重度、压缩性 质有变化者），不论多薄，也要单独分 层。 2）计算各薄层分界面上的原存压力（土 自重压力），按下式计算：

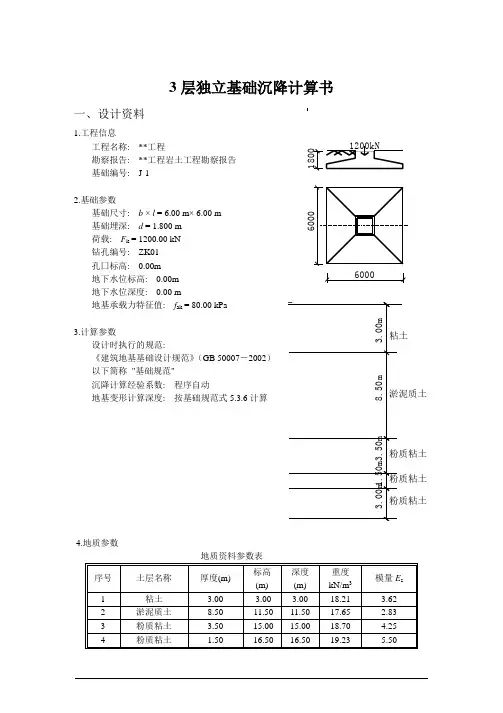

3层独立基础带下卧软弱土层沉降计算书
5
粉质粘土
3.00
-19.50
19.50
20.18
5.70
二、计算步骤
1.计算基础底面的附加压力 基础自重和其上的土重为: Gk = GAd-WAdw = 20 × 6.00 × 6.00 × 1.80- 10 × 6.00 ×6.00 × 1.80 = 648.00 kN 基础底面平均压力为: pk = Fk + G k 1200.00 + 648.00 = = 51.33 kPa A 6.00 × 6.00
基础底面自重压力为: ch = md = 8.21 ×1.80 = 14.78 kPa 上式中 m 为基底标高以上天然土层的加权平均重度，其中地下水位下的重度取浮 重度 ∑ihi 8.21× 1.80 m = ∑h = 1.80 i = 14.78 = 8.21 kN/m3 1.80
基础底面的附加压力为: p0 = pk - ch = 51.33 - 14.78 = 36.56 kPa 2.确定分层厚度 按"基础规范"表 5.3.6: 由 b = 6.00m 得z = 0.80m 3.确定沉降计算深度 按"基础规范"式(5.3.6)确定沉降计算深度. zn = 10.40 m 4.计算分层沉降量 根据"基础规范"表 K.0.1-2 可得到平均附加应力系数，计算的分层沉降值见下表: "基础规范"的分层总和法沉降计算表
由沉降计算深度范围内压缩模量的当量值Es 可从"基础规范"表 5.3.5 查得s 系数 Es = ∑ Ai Ai ∑ Esi
Ai = p0(zii - zi-1i-1) 式中 Ai 为第 i 层土附加应力系数沿土层厚度的积分值 ∑Ai = p0 × 5.15 = 5.15p0 Ai 1.187 3.845 0.016 0.104 ∑ = p0 × ( + + + ) Esi 3.62 2.83 2.83 4.25 = p0 × (0.33 + 1.36 + 0.01 + 0.02) = 1.72p0 Es = 5.15p0 = 3.00 MPa 1.72p0
道路软基处理计算书 - 专家评审修改
生态园高端产业片区12号道路市政工程设计计算书（版次/更改码：A/1）计算内容：水泥土搅拌桩地基处理设计软件名称及版本：无复核：年月日计算：年月日武汉市政工程设计研究院有限责任公司2016年12月21日共8页附图0幅工程编号：GD2015122一、复合地基设计概述地勘报告揭露地质层结构及物理性质主要如下：ml）：呈灰褐色、灰黄色、褐黄色等杂色，稍湿，一般呈松1、①素填土（Q4散～稍密状。
由风化岩及残积土回填而成，成份以粘粉粒为主、局部夹碎块石及砼块，底部局部夹有耕土。
回填时间少于5年，回填时未经系统碾压，密实度及均匀性较差。
钻孔揭露厚度为0.50m～4.10m，平均厚度 2.18m。
天然容重γ=19.2kN/m3,压缩模量Es=4.8Mpa，fk=90KPa，qs=10Kpa。
al）：呈灰色、灰黑色、灰黄色，稍湿～湿，软可塑，干强2、②-1粘土（Q4度高，韧性高，无摇振反应，有光泽反应，成分以粘粒为主，局部地段含砂量较高相变为泥质粉细砂。
钻孔揭露厚度为0.60m～6.70m，平均厚度2.33m，层顶标高-2.82m～3.21m。
天然容重γ=18.7kN/m3,压缩模量Es=4.0Mpa，fk=120KPa，qs=12Kpa。
al）：呈黑色、灰黑色，软塑状，局部流塑状，含有机3、②-2淤泥质土（Q4质及腐植物，略有异味，其间夹有粉细砂。
在鱼塘底部个别钻孔揭露出流塑软塑状的淤泥。
该土稍有光泽反应，干强度高，韧性高，无摇震反应。
钻孔揭露厚度为0.20m～9.90m，平均厚度 2.99m，层顶标高-12.39m～1.98m。
天然容重γ=15.6kN/m3, 粘聚力c=7.1Kpa，压缩模量Es=3.2Mpa，内摩擦角φ=4.4°fk=80KPa，qs=8Kpa。
4、②-3粉细砂（Q4al）：呈灰色、灰白色、灰黄色，松散～稍密状，以粉细砂为主，含有泥质，局部夹有中粗砂。
钻孔揭露厚度为1.60m～11.50m，平均厚度 4.41m，层顶标高-13.92m～1.07m。
软弱下卧层承载力计算书
软弱下卧层承载力计算书一、设计资料1. 工程信息基础编号： J-12. 基础类型矩形基础3. 基础参数基础尺寸： b × l = m × m基础埋深： d = m 基础顶面竖向力： F k = kN水位距天然地面埋深：基础及填土的容重： m 34. 计算参数设计时执行的规范：《建筑地基基础设计规范》 (GB 50007－2002) 以下简称 " 基础规范 " 基础深度承载力修正系数d ：5. 地质参数 地质资料参数表、计算步骤1. 计算基础底面的附加压力 基础自重和其上的土重为：G k = G Ad = × × 基础底面平均压力为： p k = 错误 ! kPa 基础底面自重压力为： p c = m1d = × = kPa上式中 m1为基底标高以上天然土层的加权平均重度，其中地下水位下的重度取 浮重度= 错误 ! kN/m 3 基础底面的附加压力为：p 0 = p k - p c = - = kPa2. 计算软弱下卧层顶面处的附加压力 附加压力按扩散角计算E s1Es1 = 错误!E s2 错误! E s1 为上层土压缩模量 , E s2 为下层土压缩模量 ; z 为基础底面至软弱下卧层顶面的距离 ; b 为矩形基础底边的宽度 ; 查"基础规范"表5.2.7 ，得 = 12°; 由"基础规范 "式 5.2.7-3 ，得lb (p k - p c ) pz = ( b + 2 z tan )( l + 2 z tan ) =kNm1 =i h i h i 错误!错误! = 错误!= kPa3. 计算软弱下卧层顶面处的自重压力p cz = m d1 = ×= kPa上式中m为软弱下卧层顶面标高以上天然土层的加权平均重度，其中地下水位下的重度取浮重度d1为下卧层土顶面以上厚度之和m =错误!= 错误! kN/m 34. 根据" 基础规范"5.2.4 条计算软弱下卧层顶面处经深度修正后地基承载力特征值f a = f ak + dm(d1 -= + × ×- = kPa5. 结论由"基础规范"式5.2.7-1 ，得p z + p cz = + = kPa ≤ f a = kPa 软弱下卧层地基承载力满足要足要求！。
道路软基设计计算书
理正软土地基路堤设计软件计算项目：简单软土地基路基设计 5计算时间： 2014-12-19 15:12:05 星期五============================================================================原始条件:计算目标: 计算沉降和稳定路堤设计高度: 6.000(m)路堤设计顶宽: 20.000(m)路堤边坡坡度: 1:1.500工后沉降基准期结束时间: 166(月) 荷载施加级数: 2序号起始时间 (月) 终止时间(月) 填土高度(m) 是否作稳定计算1 0.000 6.000 6.000 是2 10.000 14.000 0.000 是路堤土层数: 2 超载个数: 0层号层厚度(m) 重度(kN/m3) 内聚力(kPa) 内摩擦角(度)1 5.000 16.500 12.500 20.0002 1.000 22.000 17.000 30.000地基土层数: 2 地下水埋深: 1.000(m)层号土层厚度重度饱和重度快剪C 快剪1 固结快剪竖向固结系水平固结系排水层(m) (kN/m3) (kN/m3) (kPa) (度) 1(度) 数(cm2/s) 数(cm2/s)1 6.000 16.500 20.000 8.500 0.800 8.700 0.00150 0.00150 否2 10.000 18.300 20.000 27.100 13.800 20.000 0.00150 0.00150 否层号 e( 0) e( 50) e(100) e(200) e(300) e(400) e(500) e(600) e(800)1 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.2502 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.250砂垫层砂垫层厚度: 2.000(m)砂垫层的重度: 19.000(kN/m3)砂垫层的C: 54.000(kPa)砂垫层的1: 80.000(度)固结度计算参数:地基土层底面: 不是排水层固结度计算采用方法: 微分方程数值解法多级加荷固结度修正时的荷载增量定义为“填土高*容重”填土-时间-固结度输出位置距离中线距离: 0.000(m)填土-时间-固结度输出位置深度: 0.000(m)沉降计算参数:地基总沉降计算方法: 经验系数法主固结沉降计算方法: e-p曲线法沉降计算不考虑超载沉降修正系数: 1.200沉降计算的分层厚度: 0.500(m)分层沉降输出点距中线距离: 0.000(m)压缩层厚度判断应力比 = 15.000%基底压力计算方法:按多层土实际容重计算计算时考虑弥补地基沉降引起的路堤增高量工后基准期起算时间: 最后一级加载(路面施工)结束时稳定计算参数:稳定计算方法: 有效固结应力法稳定计算不考虑超载稳定计算不考虑地震力稳定计算目标: 给定圆心、半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 20.000(m)半径: 35.000(m)条分法的土条宽度: 1.000(m)============================================================================ (一) 各级加荷的沉降计算第1级加荷，从0.0~6.0月加载开始时，路基计算高度 = 0.000(m)，沉降 = 0.000(m)加载结束时，路基计算高度 = 6.162(m)，沉降 = 0.162(m) 第2级加荷，从10.0~14.0月加载开始时，路基计算高度 = 6.162(m)，沉降 = 0.190(m)加载结束时，路基计算高度 = 6.209(m)，沉降 = 0.209(m)============================================================================ (二) 路面竣工时及以后的沉降计算基准期开始时刻: 最后一级加载(路面施工)结束时刻考虑沉降影响后，路堤的实际计算高度为 = 6.209(m)路面竣工时,地基沉降 = 0.209(m)基准期内的残余沉降 = 0.200(m)基准期结束时,地基沉降 = 0.409(m)最终地基总沉降 = 1.200*0.470 = 0.564(m)路面竣工时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-26.600 0.000 0.000 0.209-24.700 0.000 0.000 0.209-22.800 0.000 0.000 0.209-20.900 0.000 0.000 0.209-19.000 0.034 0.034 0.175-17.100 0.078 0.044 0.131-15.200 0.118 0.041 0.090-13.300 0.151 0.033 0.058-11.400 0.178 0.027 0.031-9.500 0.196 0.018 0.013-7.600 0.202 0.007 0.006-5.700 0.206 0.003 0.003-3.800 0.207 0.002 0.001-1.900 0.208 0.001 0.000-0.000 0.209 0.000 0.0001.900 0.208 -0.000 0.0003.800 0.207 -0.001 0.0015.700 0.206 -0.002 0.0037.600 0.202 -0.003 0.0069.500 0.196 -0.007 0.01311.400 0.178 -0.018 0.03113.300 0.151 -0.027 0.05815.200 0.118 -0.033 0.09017.100 0.078 -0.041 0.13119.000 0.034 -0.044 0.17520.900 0.000 -0.034 0.20922.800 0.000 0.000 0.20924.700 0.000 0.000 0.20926.600 0.000 0.000 0.209路堤竣工时，由于地基沉降引起路堤填筑面积增量:(1) 由各点计算沉降梯形积分方法得腣= 6.328(m2)(2) 按照《铁路路基手册》方法得膕= 0.209(m) 腣= 5.285(m2)按照《铁路路基手册》方法，路堤顶面单侧加宽量: 腤= 0.266 ~ 0.320(m) 基准期结束时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-26.600 0.000 0.000 0.409-24.700 0.000 0.000 0.409-22.800 0.000 0.000 0.409-20.900 0.000 0.000 0.409-19.000 0.086 0.086 0.323-17.100 0.159 0.073 0.250-15.200 0.230 0.071 0.179-13.300 0.289 0.059 0.120-11.400 0.338 0.049 0.071-9.500 0.373 0.035 0.035-7.600 0.390 0.017 0.018-5.700 0.400 0.009 0.009-3.800 0.405 0.005 0.004-1.900 0.408 0.003 0.001-0.000 0.409 0.001 0.0001.900 0.408 -0.001 0.0013.800 0.405 -0.003 0.0045.700 0.400 -0.005 0.0097.600 0.390 -0.009 0.0189.500 0.373 -0.017 0.03511.400 0.338 -0.035 0.07113.300 0.289 -0.049 0.12015.200 0.230 -0.059 0.17917.100 0.159 -0.071 0.25019.000 0.086 -0.073 0.32320.900 0.000 -0.086 0.40922.800 0.000 0.000 0.40924.700 0.000 0.000 0.40926.600 0.000 0.000 0.409路基横断面各点的最终沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心 (m) (m) 差(m) 沉降差(m) -26.600 0.000 0.000 0.564-24.700 0.000 0.000 0.564-22.800 0.000 0.000 0.564-20.900 0.000 0.000 0.564-19.000 0.135 0.135 0.429-17.100 0.226 0.092 0.338-15.200 0.316 0.090 0.247-13.300 0.394 0.077 0.170-11.400 0.459 0.065 0.105-9.500 0.507 0.048 0.057-7.600 0.533 0.026 0.031-5.700 0.548 0.015 0.016-3.800 0.557 0.009 0.006-1.900 0.562 0.005 0.002-0.000 0.564 0.002 0.0001.900 0.562 -0.002 0.0023.800 0.557 -0.005 0.0065.700 0.548 -0.009 0.0167.600 0.533 -0.015 0.0319.500 0.507 -0.026 0.05711.400 0.459 -0.048 0.10513.300 0.394 -0.065 0.17015.200 0.316 -0.077 0.24717.100 0.226 -0.090 0.33819.000 0.135 -0.092 0.42920.900 0.000 -0.135 0.56422.800 0.000 -0.000 0.56424.700 0.000 -0.000 0.56426.600 0.000 -0.000 0.564路面竣工时,距路基中线0.000(m)处各层的沉降层底深层厚自重应力(kPa ) 附加应力全应力(kPa) 固结度层最终层当前分层主固层累计主压缩模沉降经(m) (m) (孔隙比) (kPa) (孔隙比) 沉降mSc(m) 沉降(m) 结沉降(m) 固结沉降(m) 量(MPa) 验系数0.500 0.500 4.1( 0.749) 112.9 117.1( 0.658) 0.9380 0.0315 0.02990.0263 0.0263 2.15 1.400(1.100)1.000 0.500 12.4( 0.740) 112.9 125.3( 0.654) 0.8140 0.0296 0.02500.0246 0.0509 2.29 1.400(1.100)1.500 0.500 19.0( 0.733) 112.9 131.9( 0.652) 0.6899 0.0280 0.0208 0.0233 0.0742 2.42 1.400(1.100)2.000 0.500 24.0( 0.727) 112.8 136.8( 0.650) 0.5753 0.0268 0.0173 0.0223 0.0966 2.53 1.398(1.098)2.500 0.500 29.0( 0.722) 112.7 141.7( 0.648) 0.4827 0.0256 0.0145 0.0213 0.1179 2.64 1.390(1.090)3.000 0.500 34.0( 0.716) 112.6 146.6( 0.646) 0.3901 0.0243 0.0120 0.0203 0.1381 2.77 1.382(1.082)3.500 0.500 39.0( 0.710) 112.3 151.3( 0.645) 0.3014 0.0231 0.0096 0.0192 0.1574 2.92 1.372(1.072)4.000 0.500 44.0( 0.705) 112.0 156.0( 0.643) 0.2479 0.0218 0.0081 0.0182 0.1756 3.08 1.361(1.061)4.500 0.500 49.0( 0.699) 111.6 160.6( 0.641) 0.1944 0.0205 0.0067 0.0171 0.1927 3.26 1.349(1.049)5.000 0.500 54.0( 0.695) 111.1 165.1( 0.639) 0.1408 0.0198 0.0056 0.0165 0.2092 3.36 1.342(1.042)5.500 0.500 59.0( 0.692) 110.6 169.6( 0.638) 0.1129 0.0193 0.0050 0.0161 0.2253 3.44 1.337(1.037)6.000 0.500 64.0( 0.688) 110.0 174.0( 0.636) 0.0878 0.0187 0.0045 0.0156 0.2408 3.53 1.331(1.031)6.500 0.500 69.0( 0.685) 109.2 178.2( 0.634) 0.0626 0.0181 0.0040 0.0151 0.2559 3.62 1.325(1.025)7.000 0.500 74.0( 0.682) 108.5 182.5( 0.633) 0.0480 0.0175 0.0036 0.0146 0.2705 3.72 1.319(1.019)7.500 0.500 79.0( 0.678) 107.6 186.6( 0.631) 0.0379 0.0169 0.0033 0.0141 0.2845 3.83 1.312(1.012)8.000 0.500 84.0( 0.675) 106.7 190.7( 0.630) 0.0278 0.0162 0.0031 0.0135 0.2981 3.94 1.304(1.004)8.500 0.500 89.0( 0.671) 105.7 194.7( 0.628) 0.0208 0.0156 0.0029 0.0130 0.3111 4.06 1.294(0.994)9.000 0.500 94.0( 0.668) 104.7 198.7( 0.626) 0.0169 0.0150 0.00270.0125 0.3236 4.20 1.280(0.980)9.500 0.500 99.0( 0.665) 103.6 202.6( 0.625) 0.0130 0.0142 0.0025 0.0119 0.3354 4.37 1.263(0.963)10.000 0.500 104.0( 0.662) 102.5 206.5( 0.624) 0.0098 0.0139 0.0024 0.0116 0.3470 4.43 1.257(0.957)10.500 0.500 109.0( 0.661) 101.4 210.4( 0.623) 0.0082 0.0137 0.0024 0.0114 0.3584 4.45 1.255(0.955)11.000 0.500 114.0( 0.659) 100.2 214.2( 0.622) 0.0065 0.0134 0.0023 0.0112 0.3696 4.48 1.252(0.952)11.500 0.500 119.0( 0.657) 99.0 218.0( 0.620) 0.0049 0.0132 0.0022 0.0110 0.3805 4.51 1.249(0.949)12.000 0.500 124.0( 0.655) 97.8 221.8( 0.619) 0.0041 0.0129 0.0022 0.0108 0.3913 4.54 1.246(0.946)12.500 0.500 129.0( 0.653) 96.6 225.6( 0.618) 0.0032 0.0127 0.0021 0.0106 0.4019 4.57 1.243(0.943)13.000 0.500 134.0( 0.651) 95.4 229.4( 0.617) 0.0023 0.0124 0.0021 0.0104 0.4122 4.61 1.239(0.939)13.500 0.500 139.0( 0.649) 94.1 233.1( 0.616) 0.0017 0.0122 0.0020 0.0101 0.4224 4.64 1.236(0.936)14.000 0.500 144.0( 0.647) 92.9 236.9( 0.615) 0.0012 0.0119 0.0020 0.0099 0.4323 4.68 1.232(0.932)14.500 0.500 149.0( 0.645) 91.6 240.6( 0.613) 0.0007 0.0117 0.0020 0.0097 0.4420 4.72 1.228(0.928)15.000 0.500 154.0( 0.643) 90.4 244.4( 0.612) 0.0004 0.0114 0.0019 0.0095 0.4515 4.76 1.224(0.924)15.500 0.500 159.0( 0.642) 89.2 248.2( 0.611) 0.0003 0.0112 0.0019 0.0093 0.4608 4.80 1.220(0.920)16.000 0.500 164.0( 0.640) 87.9 251.9( 0.610) 0.0001 0.0109 0.0018 0.0091 0.4699 4.84 1.216(0.916)最下面分层附加应力与自重应力之比 = 53.617% > 15.000%压缩模量当量值 = 3.543Mpa, 按地基规范GB5007-2002表5.3.5 的沉降计算经验系数 = 1.330(1.030)============================================================================(三) 填土--时间--沉降曲线输出位置，相对于路堤中线 0(m)时间(月) 设计填土高度实际填土高度当时沉降(m) (m) (m)0.00 0.000 0.000 0.0000.60 0.600 0.616 0.0101.20 1.200 1.232 0.0281.80 1.800 1.849 0.0432.40 2.400 2.465 0.0583.00 3.000 3.081 0.0733.60 3.600 3.697 0.0884.20 4.200 4.314 0.1054.80 4.800 4.930 0.1225.40 5.400 5.546 0.1416.00 6.000 6.162 0.1626.40 6.000 6.162 0.1676.80 6.000 6.162 0.1717.20 6.000 6.162 0.1747.60 6.000 6.162 0.1768.00 6.000 6.162 0.1808.40 6.000 6.162 0.1828.80 6.000 6.162 0.1849.20 6.000 6.162 0.1869.60 6.000 6.162 0.18810.00 6.000 6.162 0.19010.40 6.000 6.167 0.19210.80 6.000 6.171 0.19411.20 6.000 6.176 0.19611.60 6.000 6.181 0.19812.00 6.000 6.185 0.20012.40 6.000 6.190 0.20212.80 6.000 6.195 0.20413.20 6.000 6.199 0.20513.60 6.000 6.204 0.20714.00 6.000 6.209 0.20930.60 6.000 6.209 0.25747.20 6.000 6.209 0.29063.80 6.000 6.209 0.31480.40 6.000 6.209 0.33397.00 6.000 6.209 0.349113.60 6.000 6.209 0.363130.20 6.000 6.209 0.376146.80 6.000 6.209 0.388163.40 6.000 6.209 0.399180.00 6.000 6.209 0.409============================================================================ (四) 填土--时间--固结度曲线输出位置，相对于路堤中线 0.000(m)输出深度为 0.000(m)时间(月) 设计填土高度固结度(m)0.00 0.000 0.0000.60 0.600 0.1001.20 1.200 0.2001.80 1.800 0.3002.40 2.400 0.4003.00 3.000 0.5003.60 3.600 0.6004.20 4.200 0.7004.80 4.800 0.8005.40 5.400 0.9006.00 6.000 1.0006.40 6.000 1.0006.80 6.000 1.0007.20 6.000 1.0007.60 6.000 1.0008.00 6.000 1.0008.40 6.000 1.0008.80 6.000 1.0009.20 6.000 1.0009.60 6.000 1.00010.00 6.000 1.00010.40 6.000 1.00010.80 6.000 1.00011.20 6.000 1.00011.60 6.000 1.00012.00 6.000 1.00012.40 6.000 1.00012.80 6.000 1.00013.20 6.000 1.00013.60 6.000 1.00014.00 6.000 1.00030.60 6.000 1.00047.20 6.000 1.00063.80 6.000 1.00080.40 6.000 1.00097.00 6.000 1.000113.60 6.000 1.000130.20 6.000 1.000146.80 6.000 1.000163.40 6.000 1.000180.00 6.000 1.000============================================================================(五) 稳定计算(1) 第1级加荷,从0.0~6.0月,路基设计高度6.000(m), 路基计算高度(考虑沉降影响)6.162(m)，加载结束时稳定结果抗滑力抗滑力抗滑力土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Woi Cqi 謖i Ui 謌i Wli 下滑力 WoiCos醝CiLi 骾liCos醝编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kN) (kPa) (度) (度) (kN) (kN) tg謖i Cos醝tg謌i----------------------------------------------------------------------------------------------------------------------------------------1 -30.72 0.36 5.96 0.00 5.96 -54.14 -0.81 0.59 5.96 8.50 0.800.8016 8.70 0.0 -4.8 0.0 10.5 0.02 -30.00 1.45 20.41 0.00 20.41 -51.92 -0.79 0.62 20.41 8.50 0.800.3738 8.70 0.0 -16.1 0.2 12.6 0.03 -29.09 2.47 30.63 0.00 30.63 -49.55 -0.76 0.65 30.63 8.50 0.800.1783 8.70 0.0 -23.3 0.3 12.0 0.04 -28.17 3.41 40.06 0.00 40.06 -47.30 -0.73 0.68 40.06 8.50 0.80 0.0687 8.70 0.0 -29.4 0.4 11.5 0.05 -27.26 4.28 48.78 0.00 48.78 -45.13 -0.71 0.71 48.78 8.50 0.80 0.0252 8.70 0.0 -34.6 0.5 11.0 0.06 -26.34 5.09 56.87 0.00 56.87 -43.05 -0.68 0.73 56.87 8.50 0.80 0.0134 8.70 0.0 -38.8 0.6 10.6 0.07 -25.43 6.28 69.20 0.00 69.20 -40.96 -0.66 0.76 69.20 27.10 13.80 0.0061 20.00 0.0 -45.4 12.8 35.1 0.08 -24.45 7.08 77.21 0.00 77.21 -38.88 -0.63 0.78 77.21 27.10 13.80 0.0047 20.00 0.0 -48.5 14.8 34.0 0.09 -23.47 7.83 84.65 0.00 84.65 -36.85 -0.60 0.80 84.65 27.10 13.80 0.0034 20.00 0.0 -50.8 16.6 33.1 0.010 -22.50 8.52 91.56 0.00 91.56 -34.87 -0.57 0.82 91.56 27.10 13.80 0.0029 20.00 0.0 -52.3 18.5 32.3 0.011 -21.52 9.16 98.00 0.00 98.00 -32.94 -0.54 0.84 98.00 27.10 13.80 0.0024 20.00 0.0 -53.3 20.2 31.6 0.012 -20.54 9.76 103.98 0.00 103.98 -31.05 -0.52 0.86 103.98 27.10 13.80 0.0020 20.00 0.0 -53.6 21.9 30.9 0.013 -19.56 10.32 109.53 0.00 109.53 -29.20 -0.49 0.87 109.53 27.10 13.80 0.0017 20.00 0.0 -53.4 23.5 30.4 0.014 -18.58 10.83 114.68 0.00 114.68 -27.38 -0.46 0.89 114.68 27.10 13.80 0.0013 20.00 0.0 -52.7 25.0 29.9 0.015 -17.61 11.31 119.45 0.00 119.45 -25.59 -0.43 0.90 119.45 27.10 13.80 0.0011 20.00 0.0 -51.6 26.5 29.4 0.016 -16.63 11.75 123.86 0.00 123.86 -23.83 -0.40 0.91 123.86 27.10 13.80 0.0009 20.00 0.0 -50.0 27.8 29.0 0.017 -15.65 12.16 127.91 0.00 127.91 -22.09 -0.38 0.93 127.91 27.10 13.80 0.0007 20.00 0.0 -48.1 29.1 28.6 0.018 -14.67 12.53 131.62 0.00 131.62 -20.37 -0.35 0.94 131.62 27.10 13.80 0.0005 20.00 0.0 -45.8 30.3 28.3 0.019 -13.69 12.87 135.02 0.00 135.02 -18.67 -0.32 0.95 135.02 27.10 13.80 0.0004 20.00 0.0 -43.2 31.4 28.0 0.020 -12.72 13.17 138.10 0.00 138.10 -16.99 -0.29 0.96 138.10 27.10 13.80 0.0003 20.00 0.0 -40.4 32.4 27.7 0.021 -11.74 13.45 140.87 0.00 140.87 -15.32 -0.26 0.96 140.87 27.10 13.80 0.0002 20.00 0.0 -37.2 33.4 27.5 0.022 -10.76 13.70 143.34 0.00 143.34 -13.67 -0.24 0.97 143.34 27.10 13.80 0.0001 20.00 0.0 -33.9 34.2 27.3 0.023 -9.78 13.92 145.53 0.00 145.53 -12.03 -0.21 0.98 145.53 27.10 13.80 0.0001 20.00 0.0 -30.3 35.0 27.1 0.024 -8.80 14.11 147.42 0.00 147.42 -10.39 -0.18 0.98 147.42 27.10 13.80 0.0000 20.00 0.0 -26.6 35.6 26.9 0.025 -7.82 14.27 149.04 0.00 149.04 -8.77 -0.15 0.99 149.04 27.10 13.80 0.0000 20.00 0.0 -22.7 36.2 26.8 0.026 -6.85 14.40 150.37 0.00 150.37 -7.15 -0.12 0.99 150.37 27.10 13.80 0.0000 20.00 0.0 -18.7 36.6 26.7 0.027 -5.87 14.51 151.44 0.00 151.44 -5.54 -0.10 1.00 151.44 27.10 13.80 0.0000 20.00 0.0 -14.6 37.0 26.6 0.028 -4.89 14.59 152.23 0.00 152.23 -3.93 -0.07 1.00 152.23 27.10 13.80 0.0000 20.00 0.0 -10.4 37.3 26.6 0.029 -3.91 14.64 152.76 0.00 152.76 -2.33 -0.04 1.00 152.76 27.10 13.80 0.0000 20.00 0.0 -6.2 37.5 26.5 0.030 -2.93 14.67 153.02 0.00 153.02 -0.73 -0.01 1.00 153.02 27.10 13.80 0.0000 20.00 0.0 -1.9 37.6 26.5 0.031 -1.96 14.66 153.00 0.00 153.00 0.87 0.02 1.00 153.00 27.10 13.80 0.0000 20.00 0.0 2.3 37.6 26.5 0.032 -0.98 14.64 152.72 0.00 152.72 2.47 0.04 1.00 152.72 27.10 13.80 0.0000 20.00 0.0 6.6 37.5 26.5 0.0土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Cqi 謖i 下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度) (kN) WiCos醝tg謖CiLi-----------------------------------------------------------------------------------------------------------转为总应力法33 0.00 14.84 157.65 0.00 157.65 4.07 0.07 1.00 27.10 13.80 11.20 38.63 26.45转为总应力法34 0.97 15.41 169.17 0.00 169.17 5.67 0.10 1.00 27.10 13.80 16.73 41.35 26.52转为总应力法35 1.95 15.95 180.43 0.00 180.43 7.28 0.13 0.99 27.10 13.80 22.86 43.96 26.60转为总应力法36 2.92 15.61 180.60 0.00 180.60 8.85 0.15 0.99 27.10 13.80 27.78 43.83 25.33转为总应力法37 3.84 16.05 188.79 0.00 188.79 10.38 0.18 0.98 27.10 13.80 34.02 45.61 25.45转为总应力法38 4.77 16.46 196.76 0.00 196.76 11.92 0.21 0.98 27.10 13.80 40.65 47.29 25.58转为总应力法39 5.69 16.85 204.47 0.00 204.47 13.47 0.23 0.97 27.10 13.80 47.64 48.84 25.74转为总应力法40 6.62 17.22 211.94 0.00 211.94 15.03 0.26 0.97 27.10 13.80 54.97 50.28 25.92转为总应力法41 7.54 13.86 173.69 0.00 173.69 16.44 0.28 0.96 27.10 13.80 49.16 40.92 20.63转为总应力法42 8.27 14.06 180.08 0.00 180.08 17.69 0.30 0.95 27.10 13.80 54.72 42.14 20.77转为总应力法43 9.00 18.38 238.37 0.00 238.37 19.15 0.33 0.94 27.10 13.80 78.18 55.31 27.43转为总应力法44 9.96 18.05 235.04 0.00 235.04 20.81 0.36 0.93 27.10 13.80 83.51 53.96 27.72转为总应力法45 10.91 17.69 231.41 0.00 231.41 22.50 0.38 0.92 27.10 13.8088.55 52.52 28.05转为总应力法46 11.87 17.29 227.46 0.00 227.46 24.20 0.41 0.91 27.10 13.80 93.25 50.96 28.41转为总应力法47 12.82 16.86 223.18 0.00 223.18 25.93 0.44 0.90 27.10 13.80 97.59 49.30 28.82转为总应力法48 13.78 16.40 218.56 0.00 218.56 27.68 0.46 0.89 27.10 13.80 101.55 47.54 29.26转为总应力法49 14.74 15.90 213.58 0.00 213.58 29.47 0.49 0.87 27.10 13.80 105.06 45.67 29.76转为总应力法50 15.69 15.37 208.22 0.00 208.22 31.28 0.52 0.85 27.10 13.80 108.12 43.71 30.32转为总应力法51 16.65 14.79 202.46 0.00 202.46 33.13 0.55 0.84 27.10 13.80 110.66 41.64 30.95转为总应力法52 17.61 14.17 196.27 0.00 196.27 35.02 0.57 0.82 27.10 13.80 112.64 39.48 31.64转为总应力法53 18.56 13.51 189.63 0.00 189.63 36.96 0.60 0.80 27.10 13.80 114.01 37.22 32.43转为总应力法54 19.52 12.79 182.49 0.00 182.49 38.94 0.63 0.78 27.10 13.80 114.71 34.86 33.32转为总应力法55 20.47 12.03 174.83 0.00 174.83 40.99 0.66 0.75 27.10 13.80 114.67 32.41 34.33转为总应力法56 21.43 10.72 159.38 0.00 159.38 43.05 0.68 0.73 8.50 0.80 108.80 1.63 10.63转为总应力法57 22.34 9.91 151.29 0.00 151.29 45.13 0.71 0.71 8.50 0.80 107.22 1.49 11.01转为总应力法58 23.26 9.04 142.57 0.00 142.57 47.30 0.73 0.68 8.50 0.80 104.77 1.35 11.45抗滑力抗滑力抗滑力土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Woi Cqi 謖i Ui 謌i Wli 下滑力 WoiCos醝CiLi 骾liCos醝编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kN) (kPa) (度) (度) (kN) (kN) tg謖i Cos醝tg謌i----------------------------------------------------------------------------------------------------------------------------------------59 24.17 8.10 133.15 0.00 133.15 49.55 0.76 0.65 30.63 8.50 0.80 0.1783 8.70 102.5 101.3 0.3 12.0 1.860 25.09 7.08 122.92 0.00 122.92 51.92 0.79 0.62 20.41 8.50 0.80 0.3738 8.70 102.5 96.8 0.2 12.6 3.661 26.00 4.82 87.05 0.00 87.05 54.14 0.81 0.59 5.96 8.50 0.80 0.8016 8.70 81.1 70.5 0.0 10.5 5.8土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Cqi 謖i 下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度) (kN) WiCos醝tg謖CiLi-----------------------------------------------------------------------------------------------------------62 26.72 3.68 66.65 0.00 66.65 56.10 0.83 0.56 54.00 80.0055.32 210.84 62.6463 27.37 3.03 54.36 0.00 54.36 58.05 0.85 0.53 54.00 80.0046.13 163.15 66.0264 28.02 3.23 58.73 0.00 58.73 60.69 0.87 0.49 12.50 20.0051.21 10.46 25.1265 29.00 1.02 19.84 0.00 19.84 63.63 0.90 0.44 12.50 20.0017.77 3.21 19.6866 29.70 0.05 1.05 0.00 1.05 65.27 0.91 0.42 17.00 30.000.95 0.25 7.42滑动圆心 = (-2.000,20.000)(m)滑动半径 = 35.000(m)滑动安全系数 = 2.766总的下滑力 = 1413.042(kN)总的抗滑力 = 3908.330(kN)土体部分下滑力 = 1413.042(kN)土体部分抗滑力 = 3908.330(kN)筋带的抗滑力 = 0.000(kN)地震作用下滑力 = 0.000(kN)(2) 第2级加荷,从10.0~14.0月,路基设计高度6.000(m), 路基计算高度(考虑沉降影响)6.209(m)，加载结束时稳定结果抗滑力抗滑力抗滑力土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Woi Cqi 謖i Ui 謌i Wli 下滑力 WoiCos醝CiLi 骾liCos醝编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kN) (kPa) (度) (度) (kN) (kN) tg謖i Cos醝tg謌i----------------------------------------------------------------------------------------------------------------------------------------1 -30.72 0.36 5.96 0.00 5.96 -54.14 -0.81 0.59 5.96 8.50 0.800.8752 8.70 0.0 -4.8 0.0 10.5 0.02 -30.00 1.45 20.41 0.00 20.41 -51.92 -0.79 0.62 20.41 8.50 0.800.6061 8.70 0.0 -16.1 0.2 12.6 0.03 -29.09 2.47 30.63 0.00 30.63 -49.55 -0.76 0.65 30.63 8.50 0.800.3981 8.70 0.0 -23.3 0.3 12.0 0.04 -28.17 3.41 40.06 0.00 40.06 -47.30 -0.73 0.68 40.06 8.50 0.80 0.2492 8.70 0.0 -29.4 0.4 11.5 0.05 -27.26 4.28 48.78 0.00 48.78 -45.13 -0.71 0.71 48.78 8.50 0.80 0.1471 8.70 0.0 -34.6 0.5 11.0 0.06 -26.34 5.09 56.87 0.00 56.87 -43.05 -0.68 0.73 56.87 8.50 0.80 0.0964 8.70 0.0 -38.8 0.6 10.6 0.07 -25.43 6.28 69.20 0.00 69.20 -40.96 -0.66 0.76 69.20 27.10 13.80 0.0545 20.00 0.0 -45.4 12.8 35.1 0.08 -24.45 7.08 77.21 0.00 77.21 -38.88 -0.63 0.78 77.21 27.10 13.80 0.0379 20.00 0.0 -48.5 14.8 34.0 0.09 -23.47 7.83 84.65 0.00 84.65 -36.85 -0.60 0.80 84.65 27.10 13.80 0.0227 20.00 0.0 -50.8 16.6 33.1 0.010 -22.50 8.52 91.56 0.00 91.56 -34.87 -0.57 0.82 91.56 27.10 13.80 0.0172 20.00 0.0 -52.3 18.5 32.3 0.011 -21.52 9.16 98.00 0.00 98.00 -32.94 -0.54 0.84 98.00 27.10 13.80 0.0121 20.00 0.0 -53.3 20.2 31.6 0.012 -20.54 9.76 103.98 0.00 103.98 -31.05 -0.52 0.86 103.98 27.10 13.80 0.0091 20.00 0.0 -53.6 21.9 30.9 0.013 -19.56 10.32 109.53 0.00 109.53 -29.20 -0.49 0.87 109.53 27.10 13.80 0.0072 20.00 0.0 -53.4 23.5 30.4 0.014 -18.58 10.83 114.68 0.00 114.68 -27.38 -0.46 0.89 114.68 27.10 13.80 0.0054 20.00 0.0 -52.7 25.0 29.9 0.015 -17.61 11.31 119.45 0.00 119.45 -25.59 -0.43 0.90 119.45 27.10 13.80 0.0044 20.00 0.0 -51.6 26.5 29.4 0.016 -16.63 11.75 123.86 0.00 123.86 -23.83 -0.40 0.91 123.86 27.10 13.80 0.0036 20.00 0.0 -50.0 27.8 29.0 0.017 -15.65 12.16 127.91 0.00 127.91 -22.09 -0.38 0.93 127.91 27.10 13.80 0.0028 20.00 0.0 -48.1 29.1 28.6 0.018 -14.67 12.53 131.62 0.00 131.62 -20.37 -0.35 0.94 131.62 27.10 13.80 0.0022 20.00 0.0 -45.8 30.3 28.3 0.019 -13.69 12.87 135.02 0.00 135.02 -18.67 -0.32 0.95 135.02 27.10 13.80 0.0018 20.00 0.0 -43.2 31.4 28.0 0.020 -12.72 13.17 138.10 0.00 138.10 -16.99 -0.29 0.96 138.10 27.10 13.80 0.0015 20.00 0.0 -40.4 32.4 27.7 0.021 -11.74 13.45 140.87 0.00 140.87 -15.32 -0.26 0.96 140.87 27.10 13.80 0.0012 20.00 0.0 -37.2 33.4 27.5 0.022 -10.76 13.70 143.34 0.00 143.34 -13.67 -0.24 0.97 143.34 27.10 13.80 0.0009 20.00 0.0 -33.9 34.2 27.3 0.023 -9.78 13.92 145.53 0.00 145.53 -12.03 -0.21 0.98 145.53 27.10 13.80 0.0007 20.00 0.0 -30.3 35.0 27.1 0.024 -8.80 14.11 147.42 0.00 147.42 -10.39 -0.18 0.98 147.42 27.10 13.80 0.0005 20.00 0.0 -26.6 35.6 26.9 0.025 -7.82 14.27 149.04 0.00 149.04 -8.77 -0.15 0.99 149.04 27.10 13.80 0.0005 20.00 0.0 -22.7 36.2 26.8 0.026 -6.85 14.40 150.37 0.00 150.37 -7.15 -0.12 0.99 150.37 27.10 13.80 0.0004 20.00 0.0 -18.7 36.6 26.7 0.027 -5.87 14.51 151.44 0.00 151.44 -5.54 -0.10 1.00 151.44 27.10 13.80 0.0004 20.00 0.0 -14.6 37.0 26.6 0.028 -4.89 14.59 152.23 0.00 152.23 -3.93 -0.07 1.00 152.23 27.10 13.80 0.0004 20.00 0.0 -10.4 37.3 26.6 0.029 -3.91 14.64 152.76 0.00 152.76 -2.33 -0.04 1.00 152.76 27.10 13.80 0.0004 20.00 0.0 -6.2 37.5 26.5 0.030 -2.93 14.67 153.02 0.00 153.02 -0.73 -0.01 1.00 153.02 27.10 13.800.0003 20.00 0.0 -1.9 37.6 26.5 0.031 -1.96 14.66 153.00 0.00 153.00 0.87 0.02 1.00 153.00 27.10 13.80 0.0003 20.00 0.0 2.3 37.6 26.5 0.032 -0.98 14.64 152.72 0.00 152.72 2.47 0.04 1.00 152.72 27.10 13.80 0.0004 20.00 0.0 6.6 37.5 26.5 0.0土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Cqi 謖i 下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度) (kN) WiCos醝tg謖CiLi-----------------------------------------------------------------------------------------------------------转为总应力法33 0.00 14.73 156.48 0.00 156.48 4.07 0.07 1.00 27.10 13.80 11.10 38.34 26.26转为总应力法34 0.97 15.29 167.92 0.00 167.92 5.66 0.10 1.00 27.10 13.80 16.55 41.05 26.32转为总应力法35 1.93 15.83 179.11 0.00 179.11 7.25 0.13 0.99 27.10 13.80 22.60 43.64 26.40转为总应力法36 2.90 15.72 181.98 0.00 181.98 8.82 0.15 0.99 27.10 13.80 27.89 44.17 25.51转为总应力法37 3.83 16.18 190.37 0.00 190.37 10.36 0.18 0.98 27.10 13.80 34.24 46.00 25.63转为总应力法38 4.76 16.60 198.51 0.00 198.51 11.91 0.21 0.98 27.10 13.80 40.98 47.71 25.76转为总应力法39 5.69 17.00 206.41 0.00 206.41 13.48 0.23 0.97 27.10 13.80 48.10 49.30 25.92转为总应力法40 6.62 17.38 214.06 0.00 214.06 15.05 0.26 0.97 27.10 13.80 55.57 50.78 26.11转为总应力法41 7.55 13.79 172.93 0.00 172.93 16.45 0.28 0.96 27.10 13.80 48.98 40.74 20.48转为总应力法42 8.28 13.99 179.29 0.00 179.29 17.69 0.30 0.95 27.10 13.80 54.49 41.95 20.62转为总应力法43 9.00 18.43 239.10 0.00 239.10 19.15 0.33 0.94 27.10 13.80 78.42 55.48 27.43转为总应力法44 9.96 18.09 235.77 0.00 235.77 20.81 0.36 0.93 27.10 13.80 83.77 54.13 27.72转为总应力法45 10.91 17.73 232.14 0.00 232.14 22.50 0.38 0.92 27.10 13.80 88.83 52.68 28.05转为总应力法46 11.87 17.33 228.19 0.00 228.19 24.20 0.41 0.91 27.10 13.80 93.55 51.12 28.41转为总应力法47 12.82 16.91 223.91 0.00 223.91 25.93 0.44 0.90 27.10 13.80 97.91 49.46 28.82转为总应力法48 13.78 16.45 219.30 0.00 219.30 27.68 0.46 0.89 27.10 13.80 101.89 47.70 29.26转为总应力法49 14.74 15.95 214.31 0.00 214.31 29.47 0.49 0.87 27.10 13.80 105.42 45.83 29.76转为总应力法50 15.69 15.41 208.95 0.00 208.95 31.28 0.52 0.85 27.10 13.80 108.50 43.86 30.32转为总应力法51 16.65 14.83 203.19 0.00 203.19 33.13 0.55 0.84 27.10 13.80 111.06 41.79 30.95转为总应力法52 17.61 14.22 197.00 0.00 197.00 35.02 0.57 0.82 27.10 13.80 113.06 39.63 31.64转为总应力法53 18.56 13.55 190.36 0.00 190.36 36.96 0.60 0.80 27.10 13.80 114.45 37.36 32.43转为总应力法54 19.52 12.84 183.22 0.00 183.22 38.94 0.63 0.78 27.10 13.80 115.17 35.00 33.32转为总应力法55 20.47 12.07 175.56 0.00 175.56 40.99 0.66 0.75 27.10 13.80 115.15 32.55 34.33抗滑力抗滑力抗滑力土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Woi Cqi 謖i Ui 謌i Wli 下滑力 WoiCos醝CiLi 骾liCos醝编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kN) (kPa) (度) (度) (kN) (kN) tg謖i Cos醝tg謌i----------------------------------------------------------------------------------------------------------------------------------------56 21.43 10.77 160.08 0.00 160.08 43.05 0.68 0.73 56.87 8.50 0.80 0.0964 8.70 103.2 109.3 0.6 10.6 1.157 22.34 9.96 151.99 0.00 151.99 45.13 0.71 0.71 48.78 8.50 0.80 0.1471 8.70 103.2 107.7 0.5 11.0 1.658 23.26 9.09 143.27 0.00 143.27 47.30 0.73 0.68 40.06 8.50 0.80 0.2492 8.70 103.2 105.3 0.4 11.5 2.759 24.17 8.14 133.84 0.00 133.84 49.55 0.76 0.65 30.63 8.50 0.80 0.3981 8.70 103.2 101.9 0.3 12.0 4.160 25.09 7.12 123.62 0.00 123.62 51.92 0.79 0.62 20.41 8.50 0.80 0.6061 8.70 103.2 97.3 0.2 12.6 5.961 26.00 4.85 87.60 0.00 87.60 54.14 0.81 0.59 5.96 8.50 0.80 0.8752 8.70 81.6 71.0 0.0 10.5 6.4土条起始x 土条面土条自条上荷总重醝Sin醝Cos醝Cqi 謖i 下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度) (kN) WiCos醝tg謖CiLi-----------------------------------------------------------------------------------------------------------62 26.72 3.71 67.15 0.00 67.15 56.10 0.83 0.56 54.00 80.0055.73 212.40 62.6463 27.37 3.06 54.86 0.00 54.86 58.05 0.85 0.53 54.00 80.0046.55 164.63 66.0264 28.02 3.28 59.48 0.00 59.48 60.69 0.87 0.49 12.50 20.0051.87 10.60 25.1265 29.00 1.07 20.58 0.00 20.58 63.67 0.90 0.44 12.50 20.0018.44 3.32 20.3266 29.72 0.04 0.97 0.00 0.97 65.34 0.91 0.42 17.00 30.000.88 0.23 7.14滑动圆心 = (-2.000,20.000)(m)滑动半径 = 35.000(m)滑动安全系数 = 2.755总的下滑力 = 1423.596(kN)总的抗滑力 = 3922.335(kN)土体部分下滑力 = 1423.596(kN)土体部分抗滑力 = 3922.335(kN)筋带的抗滑力 = 0.000(kN)地震作用下滑力 = 0.000(kN)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算项目：凤凰大道建设工程============================================================================原始条件:计算目标: 计算沉降、承载力和稳定路堤设计高度: 5.880(m)路堤设计顶宽: 43.000(m)路堤边坡坡度: 1:1.500工后沉降基准期结束时间: 180(月) 荷载施加级数: 2序号起始时间 (月) 终止时间(月) 填土高度(m) 是否作稳定计算1 0.000 6.000 3.580 否2 6.000 9.000 2.300 否路堤土层数: 2 超载个数: 0层号层厚度(m) 重度(kN/m3) 内聚力(kPa) 内摩擦角(度)1 5.000 17.000 17.000 35.0002 0.880 22.000 17.000 35.000地基土层数: 6 地下水埋深: 1.000(m)层号土层厚度重度饱和重度地基承载力快剪C 快剪? 固结快剪竖向固结系数水平固结系数排水层(m) (kN/m3) (kN/m3) (kPa) (kPa) (度) ?(度) (10^-4cm2/s) (10^-4cm2/s)1 0.600 17.000 20.000 100.000 25.000 5.000 15.000 0.00 0.00 否2 2.900 18.900 19.500 140.000 39.000 11.000 15.000 15.00 15.00 否3 14.300 19.300 19.933 250.000 73.000 15.000 15.000 15.00 15.00 否4 1.400 17.000 20.000 240.000 25.000 5.000 15.000 0.00 0.00 否5 8.300 17.000 20.000 500.000 25.000 5.000 15.000 0.00 0.00 否6 23.100 17.000 20.000 650.000 25.000 5.000 15.000 0.000.00 否层号 e( 0) e( 50) e(100) e(200) e(300) e(400) e(500) e(600) e(800) 1 0.721 0.676 0.636 0.602 0.587 0.577 0.573 0.570 0.570层号 e( 0) e( 50) e(100) e(200) e(300) e(400)2 0.849 0.809 0.797 0.771 0.752 0.7383 0.758 0.737 0.723 0.705 0.691 0.680层号 e( 0) e( 50) e(100) e(200) e(300) e(400) e(500) e(600) e(800)4 0.721 0.676 0.636 0.602 0.587 0.577 0.573 0.570 0.5705 0.721 0.676 0.636 0.602 0.587 0.577 0.573 0.570 0.5706 0.721 0.676 0.636 0.602 0.587 0.577 0.573 0.570 0.570承载力计算参数:承载力验算公式: p ≤鉘[fa]验算点距离中线距离: 0.000(m)承载力抗力系数鉘: 1.00承载力修正公式: [fa] = [fa0] + ?2(h-h0)基准深度h0: 0.000(m)固结度计算参数:地基土层底面: 不是排水层固结度计算采用方法: 微分方程数值解法平均固结度修正方法: 改进的太沙基法多级加荷固结度修正时的荷载增量定义为“填土高*容重”填土-时间-固结度输出位置距离中线距离: 0.000(m)填土-时间-固结度输出位置深度: 0.000(m)沉降计算参数:地基总沉降计算方法: 经验系数法主固结沉降计算方法: e-p曲线法沉降计算不考虑超载沉降修正系数: 1.200沉降计算的分层厚度: 0.500(m)分层沉降输出点距中线距离: 0.000(m)压缩层厚度判断应力比 = 15.000%基底压力计算方法:按多层土实际容重计算计算时考虑弥补地基沉降引起的路堤增高量工后基准期起算时间: 最后一级加载(路面施工)结束时稳定计算参数:稳定计算方法: 有效固结应力法稳定计算不考虑超载稳定计算不考虑地震力稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)============================================================================ (一) 各级加荷的沉降计算第1级加荷，从0.0~6.0月加载开始时，路基计算高度 = 0.000(m)，沉降 = 0.000(m)加载结束时，路基计算高度 = 3.654(m)，沉降 = 0.074(m) 第2级加荷，从6.0~9.0月加载开始时，路基计算高度 = 3.654(m)，沉降 = 0.074(m)加载结束时，路基计算高度 = 6.031(m)，沉降 = 0.151(m)============================================================================ (二) 路面竣工时及以后的沉降计算基准期开始时刻: 最后一级加载(路面施工)结束时刻考虑沉降影响后，路堤的实际计算高度为 = 6.031(m)路面竣工时,地基沉降 = 0.151(m)路面竣工后,基准期内的残余沉降 = 0.076(m)基准期结束时,地基沉降 = 0.227(m)最终地基总沉降 = 1.200*0.381 = 0.457(m)路面竣工时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-42.448 0.000 0.000 0.151-39.416 0.000 0.000 0.151-36.384 0.000 0.000 0.151-33.352 0.000 0.000 0.151-30.320 0.025 0.025 0.126-27.288 0.071 0.046 0.080-24.256 0.104 0.034 0.047-21.224 0.133 0.029 0.018-18.192 0.141 0.008 0.010-15.160 0.145 0.004 0.006-12.128 0.147 0.003 0.004-9.096 0.149 0.002 0.002-6.064 0.150 0.001 0.001-3.032 0.151 0.001 0.000-0.000 0.151 0.000 0.0003.032 0.151 -0.000 0.0006.064 0.150 -0.001 0.0019.096 0.149 -0.001 0.00212.128 0.147 -0.002 0.00415.160 0.145 -0.003 0.00618.192 0.141 -0.004 0.01021.224 0.133 -0.008 0.01824.256 0.104 -0.029 0.04727.288 0.071 -0.034 0.08030.320 0.025 -0.046 0.12633.352 0.000 -0.025 0.15136.384 0.000 0.000 0.15139.416 0.000 0.000 0.15142.448 0.000 0.000 0.151路堤竣工时，由于地基沉降引起路堤填筑面积增量:(1) 由各点计算沉降梯形积分方法得腣= 7.753(m2)(2) 按照《铁路路基手册》方法得膕= 0.151(m) 腣= 6.099(m2)按照《铁路路基手册》方法，路堤顶面单侧加宽量: 腤= 0.229 ~ 0.275(m) 基准期结束时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-42.448 0.000 0.000 0.227-39.416 0.000 0.000 0.227-36.384 0.000 0.000 0.227-33.352 0.000 0.000 0.227-30.320 0.044 0.044 0.183-27.288 0.106 0.062 0.120-24.256 0.155 0.049 0.071-21.224 0.196 0.041 0.030-18.192 0.211 0.014 0.016-15.160 0.217 0.007 0.009-12.128 0.222 0.004 0.005-9.096 0.224 0.002 0.003-6.064 0.225 0.001 0.001-3.032 0.226 0.001 0.000-0.000 0.227 0.000 0.0003.032 0.226 -0.000 0.0006.064 0.225 -0.001 0.0019.096 0.224 -0.001 0.00312.128 0.222 -0.002 0.00515.160 0.217 -0.004 0.00918.192 0.211 -0.007 0.01621.224 0.196 -0.014 0.03024.256 0.155 -0.041 0.07127.288 0.106 -0.049 0.12030.320 0.044 -0.062 0.18333.352 0.000 -0.044 0.22736.384 0.000 0.000 0.22739.416 0.000 0.000 0.22742.448 0.000 0.000 0.227路基横断面各点的最终沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-42.448 0.000 0.000 0.457-39.416 0.000 0.000 0.457-36.384 0.000 0.000 0.457-33.352 0.000 0.000 0.457-30.320 0.108 0.108 0.349-27.288 0.209 0.101 0.247-24.256 0.293 0.084 0.164-21.224 0.364 0.071 0.092-18.192 0.400 0.035 0.057-15.160 0.421 0.021 0.036-12.128 0.436 0.015 0.021-9.096 0.446 0.010 0.011-6.064 0.452 0.006 0.005-3.032 0.456 0.004 0.001-0.000 0.457 0.001 0.0003.032 0.456 -0.001 0.0016.064 0.452 -0.004 0.0059.096 0.446 -0.006 0.01112.128 0.436 -0.010 0.02115.160 0.421 -0.015 0.03618.192 0.400 -0.021 0.05721.224 0.364 -0.035 0.09224.256 0.293 -0.071 0.16427.288 0.209 -0.084 0.24730.320 0.108 -0.101 0.34933.352 0.000 -0.108 0.45736.384 0.000 -0.000 0.45739.416 0.000 -0.000 0.45742.448 0.000 -0.000 0.457路面竣工时,距路基中线0.000(m)处各层的沉降层底深层厚自重应力(kPa ) 附加应力全应力(kPa) 固结度层最终层当前分层主固层累计主压缩模沉降经(m) (m) (孔隙比) (kPa) (孔隙比) 沉降mSc(m) 沉降(m) 结沉降(m) 固结沉降(m) 量(MPa) 验系数0.500 0.500 4.3( 0.717) 106.9 111.2( 0.632) 0.9542 0.0297 0.0286 0.0247 0.0247 2.16 1.400(1.100)0.600 0.100 9.4( 0.713) 106.9 116.3( 0.630) 0.8992 0.0058 0.0053 0.0048 0.0295 2.23 1.400(1.100)1.100 0.500 14.9( 0.837) 106.9 121.8( 0.791) 0.8441 0.0149 0.01300.0124 0.0420 4.30 1.270(0.970)1.600 0.500 21.1( 0.832) 106.9 128.0( 0.790) 0.7525 0.0139 0.0110 0.0115 0.0535 4.63 1.237(0.937)2.100 0.500 25.8( 0.828) 106.9 132.7( 0.788) 0.6608 0.0130 0.0093 0.0109 0.0644 4.92 1.208(0.908)2.600 0.500 30.6( 0.824) 106.9 137.5( 0.787) 0.5691 0.0122 0.0078 0.0102 0.0745 5.25 1.175(0.875)3.100 0.500 35.3( 0.820) 106.9 142.2( 0.786) 0.4774 0.0114 0.0064 0.0095 0.0840 5.64 1.136(0.836)3.500 0.400 39.6( 0.817) 106.8 146.4( 0.785) 0.3949 0.0085 0.00424.000 0.500 44.0( 0.739) 106.8 150.8( 0.714) 0.3124 0.0088 0.0038 0.0073 0.0984 7.29 0.978(0.689)4.500 0.500 49.0( 0.737) 106.7 155.7( 0.713) 0.2207 0.0084 0.0029 0.0070 0.1054 7.62 0.953(0.677)5.000 0.500 53.9( 0.736) 106.6 160.6( 0.712) 0.1291 0.0082 0.0022 0.0068 0.11237.81 0.939(0.670)5.500 0.500 58.9( 0.735) 106.5 165.4( 0.711) 0.0697 0.0080 0.0018 0.0067 0.11907.95 0.929(0.664)6.000 0.500 63.9( 0.733) 106.4 170.3( 0.710) 0.0630 0.0079 0.0017 0.0066 0.1255 8.10 0.917(0.659)6.500 0.500 68.8( 0.732) 106.3 175.1( 0.709) 0.0564 0.0077 0.0016 0.0064 0.1320 8.26 0.906(0.653)7.000 0.500 73.8( 0.730) 106.1 179.9( 0.709) 0.0497 0.0076 0.0016 0.0063 0.1383 8.42 0.893(0.647)7.500 0.500 78.8( 0.729) 105.9 184.7( 0.708) 0.0430 0.0074 0.0015 0.0062 0.1444 8.59 0.881(0.640)8.000 0.500 83.7( 0.728) 105.7 189.5( 0.707) 0.0364 0.0072 0.0014 0.0060 0.1505 8.77 0.867(0.634)8.500 0.500 88.7( 0.726) 105.5 194.2( 0.706) 0.0297 0.0071 0.0014 0.0059 0.1564 8.95 0.854(0.627)9.000 0.500 93.7( 0.725) 105.3 198.9( 0.705) 0.0230 0.0069 0.0013 0.0058 0.1621 9.15 0.839(0.619)9.500 0.500 98.6( 0.724) 105.0 203.6( 0.704) 0.0164 0.0067 0.0012 0.0056 0.1677 9.44 0.817(0.609)10.000 0.500 103.6( 0.723) 104.7 208.3( 0.704) 0.0097 0.0065 0.0011 0.0055 0.1731 9.60 0.805(0.602)10.500 0.500 108.6( 0.722) 104.4 213.0( 0.703) 0.0047 0.0064 0.0011 0.0054 0.1785 9.71 0.796(0.598)11.000 0.500 113.5( 0.721) 104.1 217.6( 0.703) 0.0043 0.0064 0.0011 0.0053 0.1838 9.83 0.788(0.594)11.500 0.500 118.5( 0.720) 103.7 222.2( 0.702) 0.0039 0.0063 0.0011 0.0052 0.1890 9.94 0.779(0.590)12.000 0.500 123.5( 0.719) 103.3 226.8( 0.701) 0.0035 0.0062 0.0010 0.0051 0.1941 10.06 0.770(0.585)12.500 0.500 128.4( 0.718) 102.9 231.4( 0.701) 0.0030 0.0061 0.0010 0.0051 0.1992 10.19 0.761(0.580)13.000 0.500 133.4( 0.717) 102.5 235.9( 0.700) 0.0026 0.0060 0.0010 0.0050 0.2042 10.31 0.751(0.576)13.500 0.500 138.4( 0.716) 102.1 240.4( 0.699) 0.0022 0.0059 0.0010 0.0049 0.2090 10.45 0.742(0.571)14.000 0.500 143.3( 0.715) 101.6 244.9( 0.699) 0.0018 0.0058 0.0010 0.0048 0.2139 10.58 0.731(0.566)14.500 0.500 148.3( 0.714) 101.1 249.4( 0.698) 0.0014 0.0057 0.0010 0.0047 0.2186 10.72 0.721(0.560)15.000 0.500 153.3( 0.713) 100.6 253.9( 0.698) 0.0010 0.0056 0.0009 0.0046 0.2232 10.87 0.710(0.555)15.500 0.500 158.2( 0.713) 100.1 258.4( 0.697) 0.0007 0.0055 0.000916.000 0.500 163.2( 0.712) 99.6 262.8( 0.696) 0.0006 0.0053 0.0009 0.0045 0.2322 11.17 0.687(0.543)16.500 0.500 168.2( 0.711) 99.1 267.2( 0.696) 0.0005 0.0052 0.0009 0.0044 0.2366 11.34 0.675(0.537)17.000 0.500 173.1( 0.710) 98.5 271.6( 0.695) 0.0005 0.0051 0.0009 0.0043 0.2408 11.51 0.662(0.531)17.500 0.500 178.1( 0.709) 97.9 276.0( 0.695) 0.0004 0.0050 0.0008 0.0042 0.2450 11.69 0.649(0.524)17.800 0.300 182.1( 0.708) 97.5 279.6( 0.694) 0.0003 0.0030 0.0005 0.0025 0.2475 11.83 0.638(0.519)18.300 0.500 186.1( 0.607) 97.0 283.1( 0.590) 0.0003 0.0064 0.0011 0.0054 0.2529 9.06 0.845(0.623)18.800 0.500 191.1( 0.605) 96.4 287.5( 0.589) 0.0002 0.0060 0.0010 0.0050 0.2579 9.58 0.807(0.603)19.200 0.400 195.6( 0.604) 95.9 291.4( 0.588) 0.0002 0.0046 0.0008 0.0038 0.2617 10.10 0.768(0.584)19.700 0.500 200.1( 0.602) 95.3 295.4( 0.588) 0.0001 0.0054 0.0009 0.0045 0.2662 10.68 0.724(0.562)20.200 0.500 205.1( 0.601) 94.7 299.8( 0.587) 0.0000 0.0053 0.0009 0.0044 0.2706 10.67 0.724(0.562)20.700 0.500 210.1( 0.600) 94.1 304.1( 0.587) 0.0000 0.0052 0.0009 0.0043 0.2749 10.83 0.713(0.556)21.200 0.500 215.1( 0.600) 93.4 308.5( 0.586) 0.0000 0.0051 0.0008 0.0042 0.2792 11.00 0.700(0.550)21.700 0.500 220.1( 0.599) 92.8 312.9( 0.586) 0.0000 0.0050 0.0008 0.0042 0.2833 11.18 0.687(0.543)22.200 0.500 225.1( 0.598) 92.1 317.2( 0.585) 0.0000 0.0049 0.0008 0.0041 0.2874 11.36 0.673(0.536)22.700 0.500 230.1( 0.597) 91.5 321.6( 0.585) 0.0000 0.0048 0.0008 0.0040 0.2914 11.56 0.658(0.529)23.200 0.500 235.1( 0.597) 90.8 325.9( 0.584) 0.0000 0.0046 0.0008 0.0039 0.2952 11.76 0.643(0.521)23.700 0.500 240.1( 0.596) 90.2 330.2( 0.584) 0.0000 0.0045 0.0008 0.0038 0.2990 11.98 0.627(0.513)24.200 0.500 245.1( 0.595) 89.5 334.6( 0.584) 0.0000 0.0044 0.0007 0.0037 0.3026 12.21 0.609(0.505)24.700 0.500 250.1( 0.594) 88.9 338.9( 0.583) 0.0000 0.0043 0.0007 0.0036 0.3062 12.45 0.591(0.496)25.200 0.500 255.1( 0.594) 88.2 343.3( 0.583) 0.0000 0.0042 0.0007 0.0035 0.3097 12.70 0.572(0.486)25.700 0.500 260.1( 0.593) 87.6 347.6( 0.582) 0.0000 0.0040 0.0007 0.0034 0.3131 12.97 0.552(0.476)26.200 0.500 265.1( 0.592) 86.9 351.9( 0.582) 0.0000 0.0039 0.0007 0.0033 0.3163 13.26 0.531(0.465)26.700 0.500 270.1( 0.591) 86.2 356.3( 0.581) 0.0000 0.0038 0.0006 0.0032 0.3195 13.56 0.508(0.454)0.0031 0.3226 13.88 0.484(0.442)27.500 0.300 279.1( 0.590) 85.0 364.1( 0.581) 0.0000 0.0022 0.0004 0.0018 0.3244 14.16 0.463(0.432)28.000 0.500 283.1( 0.590) 84.5 367.6( 0.580) 0.0000 0.0035 0.0006 0.0029 0.3273 14.45 0.441(0.421)28.500 0.500 288.1( 0.589) 83.9 371.9( 0.580) 0.0000 0.0034 0.0006 0.0028 0.3302 14.83 0.413(0.406)29.000 0.500 293.1( 0.588) 83.2 376.3( 0.579) 0.0000 0.0033 0.0005 0.0027 0.3329 15.24 0.390(0.390)29.500 0.500 298.1( 0.587) 82.6 380.6( 0.579) 0.0000 0.0032 0.0005 0.0026 0.3355 15.69 0.372(0.372)30.000 0.500 303.1( 0.587) 81.9 385.0( 0.579) 0.0000 0.0031 0.0005 0.0026 0.3381 15.87 0.365(0.365)30.500 0.500 308.1( 0.586) 81.3 389.3( 0.578) 0.0000 0.0031 0.0005 0.0026 0.3407 15.86 0.366(0.366)31.000 0.500 313.1( 0.586) 80.6 393.7( 0.578) 0.0000 0.0031 0.0005 0.0025 0.3432 15.86 0.366(0.366)31.500 0.500 318.1( 0.585) 80.0 398.1( 0.577) 0.0000 0.0030 0.0005 0.0025 0.3457 15.85 0.366(0.366)32.000 0.500 323.1( 0.585) 79.4 402.4( 0.577) 0.0000 0.0029 0.0005 0.0025 0.3482 16.14 0.354(0.354)32.500 0.500 328.1( 0.584) 78.7 406.8( 0.577) 0.0000 0.0028 0.0005 0.0024 0.3505 16.71 0.332(0.332)33.000 0.500 333.1( 0.584) 78.1 411.2( 0.577) 0.0000 0.0027 0.0005 0.0023 0.3528 17.32 0.307(0.307)33.500 0.500 338.1( 0.583) 77.5 415.6( 0.576) 0.0000 0.0026 0.0004 0.0022 0.3549 18.00 0.280(0.280)34.000 0.500 343.1( 0.583) 76.9 419.9( 0.576) 0.0000 0.0025 0.0004 0.0021 0.3570 18.74 0.250(0.250)34.500 0.500 348.1( 0.582) 76.3 424.3( 0.576) 0.0000 0.0023 0.0004 0.0019 0.3589 19.57 0.217(0.217)35.000 0.500 353.1( 0.582) 75.7 428.7( 0.576) 0.0000 0.0022 0.0004 0.0018 0.3608 20.48 0.200(0.200)35.500 0.500 358.1( 0.581) 75.1 433.1( 0.576) 0.0000 0.0021 0.0003 0.0017 0.3625 21.51 0.200(0.200)36.000 0.500 363.1( 0.581) 74.5 437.5( 0.575) 0.0000 0.0020 0.0003 0.0016 0.3642 22.66 0.200(0.200)36.500 0.500 368.1( 0.580) 73.9 442.0( 0.575) 0.0000 0.0019 0.0003 0.0015 0.3657 23.97 0.200(0.200)37.000 0.500 373.1( 0.580) 73.3 446.4( 0.575) 0.0000 0.0017 0.0003 0.0014 0.3672 25.46 0.200(0.200)37.500 0.500 378.1( 0.579) 72.7 450.8( 0.575) 0.0000 0.0016 0.0003 0.0013 0.3685 27.18 0.200(0.200)38.000 0.500 383.1( 0.579) 72.2 455.2( 0.575) 0.0000 0.0015 0.0002 0.0012 0.3697 29.19 0.200(0.200)38.500 0.500 388.1( 0.578) 71.6 459.7( 0.575) 0.0000 0.0014 0.0002 0.0011 0.3709 31.56 0.200(0.200)0.0010 0.3719 34.40 0.200(0.200)39.500 0.500 398.1( 0.577) 70.5 468.5( 0.574) 0.0000 0.0011 0.0002 0.0009 0.3728 37.86 0.200(0.200)40.000 0.500 403.1( 0.577) 69.9 473.0( 0.574) 0.0000 0.0011 0.0002 0.0009 0.3737 39.42 0.200(0.200)40.500 0.500 408.1( 0.577) 69.4 477.4( 0.574) 0.0000 0.0011 0.0002 0.0009 0.3746 39.42 0.200(0.200)41.000 0.500 413.1( 0.576) 68.9 481.9( 0.574) 0.0000 0.0010 0.0002 0.0009 0.3755 39.41 0.200(0.200)41.500 0.500 418.1( 0.576) 68.3 486.4( 0.574) 0.0000 0.0010 0.0002 0.0009 0.3763 39.41 0.200(0.200)42.000 0.500 423.1( 0.576) 67.8 490.9( 0.573) 0.0000 0.0010 0.0002 0.0009 0.3772 39.40 0.200(0.200)42.500 0.500 428.1( 0.576) 67.3 495.3( 0.573) 0.0000 0.0010 0.0002 0.0009 0.3781 39.40 0.200(0.200)43.000 0.500 433.1( 0.576) 66.8 499.8( 0.573) 0.0000 0.0010 0.0002 0.0008 0.3789 39.39 0.200(0.200)43.500 0.500 438.1( 0.575) 66.2 504.3( 0.573) 0.0000 0.0010 0.0002 0.0008 0.3797 40.04 0.200(0.200)44.000 0.500 443.1( 0.575) 65.7 508.8( 0.573) 0.0000 0.0010 0.0002 0.0008 0.3805 40.75 0.200(0.200)最下面分层附加应力与自重应力之比 = 14.839% <= 15.000%压缩模量当量值 = 10.434Mpa, 按地基规范GB50007-2002表5.3.5 的沉降计算经验系数 = 0.742(0.571)============================================================================(三) 填土--时间--沉降曲线输出位置，相对于路堤中线 0(m)（即X=30.320(m)）时间(月) 设计填土高度实际填土高度当时沉降(m) (m) (m)0.00 0.000 0.000 0.0000.60 0.358 0.365 0.0031.20 0.716 0.731 0.0071.80 1.074 1.096 0.0132.40 1.432 1.462 0.0213.00 1.790 1.827 0.0293.60 2.148 2.193 0.0374.20 2.506 2.558 0.0464.80 2.864 2.923 0.0555.40 3.222 3.289 0.0656.00 3.580 3.654 0.0746.30 3.810 3.892 0.0816.60 4.040 4.130 0.0886.90 4.270 4.367 0.0957.20 4.500 4.605 0.1027.50 4.730 4.843 0.1097.80 4.960 5.080 0.1178.10 5.190 5.318 0.1258.40 5.420 5.556 0.1348.70 5.650 5.793 0.1429.00 5.880 6.031 0.15127.00 5.880 6.031 0.16845.00 5.880 6.031 0.18163.00 5.880 6.031 0.19181.00 5.880 6.031 0.19999.00 5.880 6.031 0.206117.00 5.880 6.031 0.211135.00 5.880 6.031 0.216153.00 5.880 6.031 0.220171.00 5.880 6.031 0.224189.00 5.880 6.031 0.227============================================================================ (四) 填土--时间--固结度曲线输出位置，相对于路堤中线 0.000(m)（即X=30.320(m)）输出深度为 0.000(m)时间(月) 设计填土高度固结度(m)0.00 0.000 0.0000.60 0.358 0.0581.20 0.716 0.1171.80 1.074 0.1752.40 1.432 0.2333.00 1.790 0.2923.60 2.148 0.3504.20 2.506 0.4084.80 2.864 0.4675.40 3.222 0.5256.00 3.580 0.5836.30 3.810 0.6256.60 4.040 0.6676.90 4.270 0.7087.20 4.500 0.7507.50 4.730 0.7927.80 4.960 0.8338.10 5.190 0.8758.40 5.420 0.9178.70 5.650 0.9589.00 5.880 1.00027.00 5.880 1.00045.00 5.880 1.00063.00 5.880 1.00081.00 5.880 1.00099.00 5.880 1.000117.00 5.880 1.000135.00 5.880 1.000153.00 5.880 1.000171.00 5.880 1.000189.00 5.880 1.000============================================================================(五) 稳定计算(1) 第1级加荷,从0.0~6.0月,路基设计高度3.580(m), 路基计算高度(考虑沉降影响)3.654(m)，加载结束时稳定结果用户不要求作稳定计算(2) 第2级加荷,从6.0~9.0月,路基设计高度5.880(m), 路基计算高度(考虑沉降影响)6.031(m)，加载结束时稳定结果用户不要求作稳定计算============================================================================地基承载力计算计算点深度 pz pcz pz + pcz faz(m) (m) (kPa) (kPa) (kPa) (kPa)0.00 0.00 0.0 0.0 0.0 100.00.00 0.60 2.2 10.2 12.4 150.20.00 3.50 12.4 66.5 78.9 316.50.00 17.80 36.7 351.6 388.2 591.60.00 19.20 37.5 379.6 417.1 879.60.00 27.50 40.5 545.6 586.0 1195.60.00 50.60 39.3 1007.6 1046.8 1657.62.00 0.00 23.2 0.0 23.2 100.02.00 0.60 23.3 10.2 33.5 150.22.003.50 27.6 66.5 94.1 316.52.00 17.80 43.4 351.6 395.0 591.62.00 19.20 43.9 379.6 423.4 879.62.00 27.50 45.0 545.6 590.5 1195.62.00 50.60 41.4 1007.6 1048.9 1657.64.00 0.00 46.5 0.0 46.5 100.04.00 0.60 46.5 10.2 56.7 150.24.00 3.50 47.3 66.5 113.9 316.54.00 17.80 50.6 351.6 402.1 591.64.00 19.20 50.5 379.6 430.1 879.64.00 27.50 49.6 545.6 595.1 1195.64.00 50.60 43.4 1007.6 1051.0 1657.67.50 0.00 87.2 0.0 87.2 100.07.50 0.60 87.6 10.2 97.8 150.27.50 3.50 82.6 66.5 149.2 316.57.50 17.80 63.1 351.6 414.6 591.67.50 19.20 62.2 379.6 441.7 879.67.50 27.50 57.6 545.6 603.1 1195.67.50 50.60 46.9 1007.6 1054.5 1657.68.82 0.00 106.9 0.0 106.9 100.08.82 0.60 104.1 10.2 114.3 150.28.82 3.50 92.9 66.5 159.4 316.58.82 17.80 67.5 351.6 419.1 591.68.82 27.50 60.5 545.6 606.0 1195.6 8.82 50.60 48.2 1007.6 1055.7 1657.6 10.82 0.00 106.9 0.0 106.9 100.0 10.82 0.60 106.9 10.2 117.1 150.2 10.82 3.50 101.5 66.5 168.0 316.5 10.82 17.80 73.7 351.6 425.3 591.6 10.82 19.20 72.2 379.6 451.7 879.6 10.82 27.50 64.7 545.6 610.2 1195.6 10.82 50.60 50.0 1007.6 1057.5 1657.6 12.82 0.00 106.9 0.0 106.9 100.0 12.82 0.60 106.9 10.2 117.1 150.2 12.82 3.50 104.7 66.5 171.2 316.5 12.82 17.80 79.2 351.6 430.7 591.6 12.82 19.20 77.4 379.6 456.9 879.6 12.82 27.50 68.6 545.6 614.1 1195.6 12.82 50.60 51.7 1007.6 1059.2 1657.6 14.82 0.00 106.9 0.0 106.9 100.0 14.82 0.60 106.9 10.2 117.1 150.2 14.82 3.50 105.8 66.5 172.3 316.5 14.82 17.80 83.8 351.6 435.3 591.6 14.82 19.20 81.8 379.6 461.4 879.6 14.82 27.50 72.1 545.6 617.6 1195.6 14.82 50.60 53.3 1007.6 1060.8 1657.6 16.82 0.00 106.9 0.0 106.9 100.0 16.82 0.60 106.9 10.2 117.1 150.2 16.82 3.50 106.3 66.5 172.8 316.5 16.82 17.80 87.5 351.6 439.1 591.6 16.82 19.20 85.6 379.6 465.1 879.6 16.82 27.50 75.2 545.6 620.8 1195.6 16.82 50.60 54.7 1007.6 1062.2 1657.6 18.82 0.00 106.9 0.0 106.9 100.0 18.82 0.60 106.9 10.2 117.1 150.2 18.82 3.50 106.5 66.5 173.0 316.5 18.82 17.80 90.6 351.6 442.1 591.6 18.82 19.20 88.6 379.6 468.2 879.6 18.82 27.50 77.9 545.6 623.4 1195.6 18.82 50.60 55.9 1007.6 1063.5 1657.6 20.82 0.00 106.9 0.0 106.9 100.0 20.82 0.60 106.9 10.2 117.1 150.2 20.82 3.50 106.7 66.5 173.2 316.5 20.82 17.80 92.9 351.6 444.5 591.6 20.82 19.20 91.0 379.6 470.6 879.6 20.82 27.50 80.1 545.6 625.7 1195.6 20.82 50.60 57.0 1007.6 1064.6 1657.6 22.82 0.00 106.9 0.0 106.9 100.0 22.82 0.60 106.9 10.2 117.1 150.2 22.82 3.50 106.7 66.5 173.2 316.5 22.82 17.80 94.7 351.6 446.2 591.622.82 27.50 81.9 545.6 627.5 1195.6 22.82 50.60 57.9 1007.6 1065.4 1657.6 24.82 0.00 106.9 0.0 106.9 100.0 24.82 0.60 106.9 10.2 117.1 150.2 24.82 3.50 106.8 66.5 173.3 316.5 24.82 17.80 95.9 351.6 447.5 591.6 24.82 19.20 94.2 379.6 473.7 879.6 24.82 27.50 83.3 545.6 628.8 1195.6 24.82 50.60 58.6 1007.6 1066.1 1657.6 26.82 0.00 106.9 0.0 106.9 100.0 26.82 0.60 106.9 10.2 117.1 150.2 26.82 3.50 106.8 66.5 173.3 316.5 26.82 17.80 96.8 351.6 448.3 591.6 26.82 19.20 95.0 379.6 474.6 879.6 26.82 27.50 84.2 545.6 629.8 1195.6 26.82 50.60 59.1 1007.6 1066.6 1657.6 28.82 0.00 106.9 0.0 106.9 100.0 28.82 0.60 106.9 10.2 117.1 150.2 28.82 3.50 106.8 66.5 173.3 316.5 28.82 17.80 97.2 351.6 448.8 591.6 28.82 19.20 95.5 379.6 475.1 879.6 28.82 27.50 84.7 545.6 630.3 1195.6 28.82 50.60 59.3 1007.6 1066.9 1657.6 30.82 0.00 106.9 0.0 106.9 100.0 30.82 0.60 106.9 10.2 117.1 150.2 30.82 3.50 106.8 66.5 173.3 316.5 30.82 17.80 97.3 351.6 448.9 591.6 30.82 19.20 95.6 379.6 475.2 879.6 30.82 27.50 84.8 545.6 630.4 1195.6 30.82 50.60 59.4 1007.6 1066.9 1657.6 32.82 0.00 106.9 0.0 106.9 100.0 32.82 0.60 106.9 10.2 117.1 150.2 32.82 3.50 106.8 66.5 173.3 316.5 32.82 17.80 97.0 351.6 448.6 591.6 32.82 19.20 95.3 379.6 474.9 879.6 32.82 27.50 84.5 545.6 630.1 1195.6 32.82 50.60 59.2 1007.6 1066.8 1657.6 34.82 0.00 106.9 0.0 106.9 100.0 34.82 0.60 106.9 10.2 117.1 150.2 34.82 3.50 106.8 66.5 173.3 316.5 34.82 17.80 96.4 351.6 448.0 591.6 34.82 19.20 94.7 379.6 474.2 879.6 34.82 27.50 83.8 545.6 629.4 1195.6 34.82 50.60 58.8 1007.6 1066.4 1657.6 36.82 0.00 106.9 0.0 106.9 100.0 36.82 0.60 106.9 10.2 117.1 150.2 36.82 3.50 106.7 66.5 173.3 316.5 36.82 17.80 95.4 351.6 446.9 591.636.82 27.50 82.7 545.6 628.2 1195.6 36.82 50.60 58.3 1007.6 1065.8 1657.6 38.82 0.00 106.9 0.0 106.9 100.0 38.82 0.60 106.9 10.2 117.1 150.2 38.82 3.50 106.7 66.5 173.2 316.5 38.82 17.80 93.8 351.6 445.4 591.6 38.82 19.20 92.0 379.6 471.5 879.6 38.82 27.50 81.1 545.6 626.6 1195.6 38.82 50.60 57.5 1007.6 1065.0 1657.6 40.82 0.00 106.9 0.0 106.9 100.0 40.82 0.60 106.9 10.2 117.1 150.2 40.82 3.50 106.6 66.5 173.1 316.5 40.82 17.80 91.8 351.6 443.4 591.6 40.82 19.20 89.9 379.6 469.4 879.6 40.82 27.50 79.1 545.6 624.6 1195.6 40.82 50.60 56.5 1007.6 1064.0 1657.6 42.82 0.00 106.9 0.0 106.9 100.0 42.82 0.60 106.9 10.2 117.1 150.2 42.82 3.50 106.4 66.5 172.9 316.5 42.82 17.80 89.1 351.6 440.7 591.6 42.82 19.20 87.2 379.6 466.7 879.6 42.82 27.50 76.6 545.6 622.2 1195.6 42.82 50.60 55.3 1007.6 1062.9 1657.6 44.82 0.00 106.9 0.0 106.9 100.0 44.82 0.60 106.9 10.2 117.1 150.2 44.82 3.50 106.1 66.5 172.6 316.5 44.82 17.80 85.8 351.6 437.3 591.6 44.82 19.20 83.8 379.6 463.4 879.6 44.82 27.50 73.7 545.6 619.3 1195.6 44.82 50.60 54.0 1007.6 1061.5 1657.6 46.82 0.00 106.9 0.0 106.9 100.0 46.82 0.60 106.9 10.2 117.1 150.2 46.82 3.50 105.4 66.5 171.9 316.5 46.82 17.80 81.6 351.6 433.1 591.6 46.82 19.20 79.7 379.6 459.3 879.6 46.82 27.50 70.4 545.6 615.9 1195.6 46.82 50.60 52.5 1007.6 1060.0 1657.6 48.82 0.00 106.9 0.0 106.9 100.0 48.82 0.60 106.9 10.2 117.1 150.2 48.82 3.50 103.5 66.5 170.0 316.5 48.82 17.80 76.6 351.6 428.1 591.6 48.82 19.20 74.9 379.6 454.4 879.6 48.82 27.50 66.7 545.6 612.2 1195.6 48.82 50.60 50.8 1007.6 1058.4 1657.6 51.82 0.00 106.9 0.0 106.9 100.0 51.82 0.60 104.1 10.2 114.3 150.2 51.82 3.50 92.9 66.5 159.4 316.5 51.82 17.80 67.5 351.6 419.1 591.651.82 27.50 60.5 545.6 606.0 1195.651.82 50.60 48.2 1007.6 1055.7 1657.653.14 0.00 87.2 0.0 87.2 100.053.14 0.60 87.6 10.2 97.8 150.253.14 3.50 82.6 66.5 149.2 316.553.14 17.80 63.1 351.6 414.6 591.653.14 19.20 62.2 379.6 441.7 879.653.14 27.50 57.6 545.6 603.1 1195.653.14 50.60 46.9 1007.6 1054.5 1657.655.14 0.00 63.9 0.0 63.9 100.055.14 0.60 63.9 10.2 74.1 150.255.14 3.50 63.0 66.5 129.5 316.555.14 17.80 56.0 351.6 407.6 591.655.14 19.20 55.6 379.6 435.1 879.655.14 27.50 53.0 545.6 598.6 1195.655.14 50.60 44.9 1007.6 1052.5 1657.657.14 0.00 40.7 0.0 40.7 100.057.14 0.60 40.7 10.2 50.9 150.257.14 3.50 42.2 66.5 108.7 316.557.14 17.80 48.8 351.6 400.3 591.657.14 19.20 48.9 379.6 428.4 879.657.14 27.50 48.4 545.6 594.0 1195.657.14 50.60 42.9 1007.6 1050.5 1657.660.64 0.00 0.0 0.0 0.0 100.060.64 0.60 2.2 10.2 12.4 150.260.64 3.50 12.4 66.5 78.9 316.560.64 17.80 36.7 351.6 388.2 591.660.64 19.20 37.5 379.6 417.1 879.660.64 27.50 40.5 545.6 586.0 1195.660.64 50.60 39.3 1007.6 1046.8 1657.6验算给定点下卧土层承载力计算点深度 pz pcz pz + pcz 鉘faz 是否满足 (m) (m) (kPa) (kPa) (kPa) (kPa)0.00 0.00 0.0 0.0 0.0 100.0满足！0.00 0.60 2.2 10.2 12.4 150.2满足！0.00 3.50 12.4 66.5 78.9 316.5满足！0.00 17.80 36.7 351.6 388.2 591.6满足！0.00 19.20 37.5 379.6 417.1 879.6满足！0.00 27.50 40.5 545.6 586.0 1195.6满足！0.00 50.60 39.3 1007.6 1046.8 1657.6满足！***pz -- 下卧层顶面处的附加应力值(kPa)***pcz -- 下卧层顶面处土的自重压力值(kPa)***faz -- 下卧层顶面处经深度修正后的地基承载力值(kPa)。
