(整理)3发电机定子铁芯槽楔检查修理技术规范1.
#3发电机定子铁芯槽楔检查修理技术规范
一、#3发电机型号：QFSN-330-2，额定功率330MW,冷却方式：水氢氢，定子铁芯：内径1250mm、外径2540mm、长度5200mm、槽数54、槽宽32.5mm、槽深163.3mm。
二、检修技术方案及要求：
1、定子槽楔检查及维修步骤如下：
1.1槽楔表面应清洁，无油垢、灰尘等脏物，无过热变色、龟裂、黄粉等现象。
1.2检查槽楔应紧固。
首先硬度仪检查槽楔的紧量，标准按照哈电机厂标准进行检查。
对发电机定子铁芯紧度进行检查。
1.2.1检查波纹板的平直度（槽楔的松紧度），把硬度测量仪分别放在槽楔1/3等分处测量其硬度，仪表显示低于660Leeb的，必须撤掉垫条及波纹板重新打紧。
1.2.2显示值在660-700Leeb的，一个槽内允许有两段而且不能连续。
1.2.3显示值在700Leeb及以上的，即为合格。
1.3检查关门槽楔正齿档应紧，阶梯档不考核，但要扎牢于端部线棒上，不得松动外移、凸起等，绑扎无破损。
1.4拆除不合格部分的槽楔，及楔下垫条，后进行清洗，清洗液为S 爱斯50。
挑出受损槽楔、垫条进行更换。
1.5槽楔重新安装，并按照哈电机厂标准进行检验。
1.6检查铁芯应无锈斑、油垢，对锈斑可使用金属刷子将其刷掉，用压缩空气吹净。
铁芯无碰伤擦毛（毛边毛刺，凹凸点）及短路过热现象。
1.7槽楔安装完后进行定子铁损试验。
若铁芯有发热点做上标记。
1.8处理铁芯发热点并且铁损试验检验合格。
2、本项目执行的主要技术标准如下，但不限于此：。
发电机电动机检修技术要求
发电机电动机检修技术要求
A.1.1 定子装配上所有的绝缘零件和涤波绳，均需浸漆处理。
A.1.2 绑环必须与绑环支架靠紧，线圈端部必须紧密的绑靠在绑环上，线圈与绑环间隙（不应大于5 mm）应用浸渍适形毡垫满填实，相邻线圈表面平整。
A.1.3 槽楔装配后，两头槽楔间隙为0.5~1.5mm。
A.1.4 半导体垫条在铁芯两头30mm处用适形材料包扎堵死，已防止垫条窜出。
A.1.5 下线前要清理铁芯一切杂物，如尖角毛刺，测量铁芯半导体阻值105~107Ω·cm，不合格应喷半导体漆一层。
严禁磁压板喷涂5150半导体漆。
A.1.6 嵌入底层线棒时，要按着抬出的线棒编号与槽编号一致，不得搞错。
A.1.7 底层线棒嵌入要与拆出时槽线一致，允许误差±5 mm。
A.1.8 底层线棒的槽电位，100MW发电机不准大于30伏以上，330MW发电机不准大于10伏以上。
当100MW发电机大于30伏以上者，330MW发电机大于10伏以上者应加塞半导体垫条。
A.1.9 打入槽楔时，中间部分槽楔要求紧度有90%以上，端部槽楔紧度100%，不准有空洞声音。
A.1.10 线棒接头焊接时，每股导线都应作接触电阻试验。
A.1.11 定子测温元件在热工分公司配合下各点均按原来状态恢复。
A.1.12 绑绳的绑扎必须紧固、整齐美观。
3发电机定子铁芯槽楔检查修理技术规范[1]
![3发电机定子铁芯槽楔检查修理技术规范[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/4cfd9d656529647d262852e0.webp)
3发电机定子铁芯槽楔检查修理技术规范[1] #3发电机定子铁芯槽楔检查修理技术规范一、#3发电机型号:QFSN-330-2，额定功率330MW,冷却方式:水氢氢，定子铁芯:内径1250mm、外径2540mm、长度5200mm、槽数54、槽宽32.5mm、槽深163.3mm。
二、检修技术方案及要求:1、定子槽楔检查及维修步骤如下:1.1槽楔表面应清洁，无油垢、灰尘等脏物，无过热变色、龟裂、黄粉等现象。
1.2检查槽楔应紧固。
首先硬度仪检查槽楔的紧量，标准按照哈电机厂标准进行检查。
对发电机定子铁芯紧度进行检查。
1.2.1检查波纹板的平直度(槽楔的松紧度)，把硬度测量仪分别放在槽楔1/3等分处测量其硬度，仪表显示低于660Leeb的，必须撤掉垫条及波纹板重新打紧。
1.2.2显示值在660-700Leeb的，一个槽内允许有两段而且不能连续。
1.2.3显示值在700Leeb及以上的，即为合格。
1.3检查关门槽楔正齿档应紧，阶梯档不考核，但要扎牢于端部线棒上，不得松动外移、凸起等，绑扎无破损。
1.4拆除不合格部分的槽楔，及楔下垫条，后进行清洗，清洗液为S爱斯50。
挑出受损槽楔、垫条进行更换。
1.5槽楔重新安装，并按照哈电机厂标准进行检验。
1.6检查铁芯应无锈斑、油垢，对锈斑可使用金属刷子将其刷掉，用压缩空气吹净。
铁芯无碰伤擦毛(毛边毛刺，凹凸点)及短路过热现象。
1.7槽楔安装完后进行定子铁损试验。
若铁芯有发热点做上标记。
1.8处理铁芯发热点并且铁损试验检验合格。
2、本项目执行的主要技术标准如下，但不限于此: 代码名称GB153,2003 标准电压GB/T1029-2005 三相同步电机试验方法GB755—2002 旋转电机定额和性能GB50150,1991 电气装置安装项目电气设备交接试验标准 GB50170—2006 电气装置安装项目旋转电机施工及验收规范 GB/T7064-2008 隐极同步发电机技术要求JB 8445-1996 三相同步发电机负序电流承受能力试验方法 JB 8990-1999 大型汽轮发电机定子端部绕组模态试验分析和固有频率测量方法及评定GB/T16927 高电压试验技术:第一部分/一般试验要求;第二部分/测量系统DL/T596-2005 《中华人民共和国电力系统电气设备预防性试验规程》JB/T6204—2002 《高压交流电机定子线圈及绕组绝缘耐电压试验规范》GBT20140-2006 《透平型发电机定子绕组端部动态特性和振动试验方法及评定》其他国标、IEC和行业的最新相关标准。
交流电动机定子模压磁性槽楔装配工艺导则

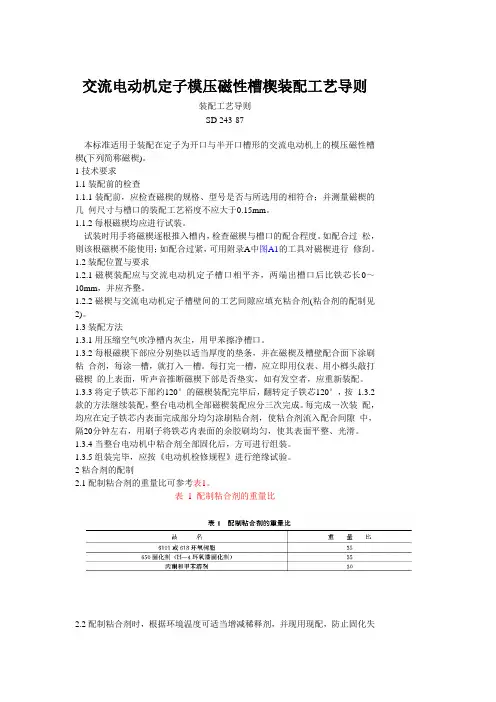

交流电动机定子模压磁性槽楔装配工艺导则装配工艺导则SD 243-87本标准适用于装配在定子为开口与半开口槽形的交流电动机上的模压磁性槽楔(下列简称磁楔)。
1 技术要求1.1 装配前的检查1.1.1 装配前，应检查磁楔的规格、型号是否与所选用的相符合；并测量磁楔的几何尺寸与槽口的装配工艺裕度不应大于0.15mm。
1.1.2 每根磁楔均应进行试装。
试装时用手将磁楔逐根推入槽内，检查磁楔与槽口的配合程度。
如配合过松，则该根磁楔不能使用；如配合过紧，可用附录A中图A1的工具对磁楔进行修刮。
1.2 装配位置与要求1.2.1 磁楔装配应与交流电动机定子槽口相平齐，两端出槽口后比铁芯长0～10mm，并应齐整。
1.2.2 磁楔与交流电动机定子槽壁间的工艺间隙应填充粘合剂(粘合剂的配制见2)。
1.3 装配方法1.3.1 用压缩空气吹净槽内灰尘，用甲苯擦净槽口。
1.3.2 每根磁楔下部应分别垫以适当厚度的垫条，并在磁楔及槽壁配合面下涂刷粘合剂，每涂一槽，就打入一槽。
每打完一槽，应立即用仪表、用小榔头敲打磁楔的上表面，听声音推断磁楔下部是否垫实，如有发空者，应重新装配。
1.3.3 将定子铁芯下部约120°的磁楔装配完毕后，翻转定子铁芯120°，按1.3.2款的方法继续装配，整台电动机全部磁楔装配应分三次完成。
每完成一次装配，均应在定子铁芯内表面完成部分均匀涂刷粘合剂，使粘合剂流入配合间隙中，隔20分钟左右，用刷子将铁芯内表面的余胶刷均匀，使其表面平整、光滑。
1.3.4 当整台电动机中粘合剂全部固化后，方可进行组装。
1.3.5 组装完毕，应按《电动机检修规程》进行绝缘试验。
2 粘合剂的配制2.1 配制粘合剂的重量比可参考表1。
表 1 配制粘合剂的重量比2.2 配制粘合剂时，根据环境温度可适当增减稀释剂，并现用现配，防止固化失效。
3 装配注意事项3.1 装配时，应注意磁楔上下面的正确使用。
3.2 涂刷粘合剂时，如固溶剂挥发而粘度过大，可随时掺入适量溶剂稀释。
大电机定子槽楔松动的危害及检测方法

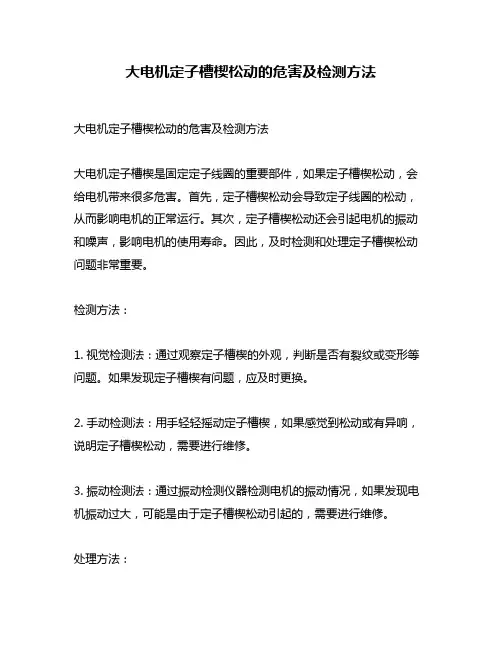

大电机定子槽楔松动的危害及检测方法
大电机定子槽楔松动的危害及检测方法
大电机定子槽楔是固定定子线圈的重要部件，如果定子槽楔松动，会给电机带来很多危害。
首先，定子槽楔松动会导致定子线圈的松动，从而影响电机的正常运行。
其次，定子槽楔松动还会引起电机的振动和噪声，影响电机的使用寿命。
因此，及时检测和处理定子槽楔松动问题非常重要。
检测方法：
1. 视觉检测法：通过观察定子槽楔的外观，判断是否有裂纹或变形等问题。
如果发现定子槽楔有问题，应及时更换。
2. 手动检测法：用手轻轻摇动定子槽楔，如果感觉到松动或有异响，说明定子槽楔松动，需要进行维修。
3. 振动检测法：通过振动检测仪器检测电机的振动情况，如果发现电机振动过大，可能是由于定子槽楔松动引起的，需要进行维修。
处理方法：
1. 更换定子槽楔：如果定子槽楔已经损坏或无法修复，应及时更换新的定子槽楔。
2. 加固定子槽楔：如果定子槽楔松动不严重，可以采用加固的方法，如在定子槽楔和定子槽之间加入填充物，使定子槽楔更加紧固。
3. 调整定子槽楔：如果定子槽楔松动不是很严重，可以通过调整定子槽楔的位置，使其更加紧固。
总之，定子槽楔松动是大电机运行中常见的问题，如果不及时处理，会给电机带来很多危害。
因此，我们应该定期检测电机的定子槽楔是否松动，并及时采取相应的处理措施，以保证电机的正常运行。
发电机定子的检修工序及质量标准
发电机定子的检修工序及质量标准一、发电机定子检修注意事项：1.检修工作应由专人负责，与工作无关的人员不得进入定子膛内，允许进入者应登记备查。
2.进入定子膛内的工作人员，应掏出随身携带的零星物品，穿专用的工作服和工作鞋，带入使用的大小工具、材料应登记，每次收工时都应清点。
3.进入定子膛内，应使用低压行灯。
4.发电机大修停运期间，应注意使发电机各部温度不低于5 ℃，阴雨天应有防止潮气进入发电机内部的措施，以免发电机受潮。
5.每次检修收工后，定子部分需用帆布盖好，必要时贴封条。
二、检查定子绕组在槽内紧固情况1.发电机投运一年后，应对定子线圈槽内紧固情况进行复查。
本型发电机设计采用在槽楔下垫绝缘波纹板的槽内紧固结构，因此线圈紧固程度，与制造厂联系以便取得必要的技术指导。
2.定子检修完毕，如要重新进行喷漆处理，则必须将槽楔上检测用小孔封盖，漆膜干燥后立即进行清除封盖。
3.对定子绕组防晕措施的检查：本产品设计的定子线圈防晕结构在线圈的直线部分涂以低电阻半导体漆，端部出铁芯部分涂以中高电阻半导体漆，在槽内用绝缘波纹板作线圈径向固定，层间用环氧玻璃布板塞紧结构，使定子线棒表面在槽内得以充分接地，避免在高电压下槽内空隙电离导致线棒绝缘逐步恶化而损坏。
但经过长期运行后，线棒在槽内不断振动，亦有可能使个别线棒丧失了在槽内良好的接地状态而引起一些电离现象。
根据电力部电科所的实践经验，为检测线圈表面防晕结构的完好程度，在抽出转子的情况下，在线圈上施加相当于定子相电压的电位（11.5kV），用超声波—声探测仪测量之；将其探测棒沿着定子槽楔表面滑动，根据探测到的声频，可判定防晕结构有无局部缺陷以及其具体的位置。
注意对测试人员要采取预防高电压的安全措施。
三、检查定子端部绕组的紧固情况1.检查绕组端部固定结构件：充胶的层间支撑软管、可调节绑环、鼻端径向撑紧环、绝缘楔块和绝缘螺杆等结构件；绑带及适型材料等的紧固情况，检查其是否有位移、变形、过热、松动等现象，将发现的缺陷及时消除2.检查螺母、螺杆等紧固件是否松动，并仔细检查上述零部件及线圈绝缘有无损伤及因而产生的黄粉并消除。
发电机定子槽楔松动原因分析及处理

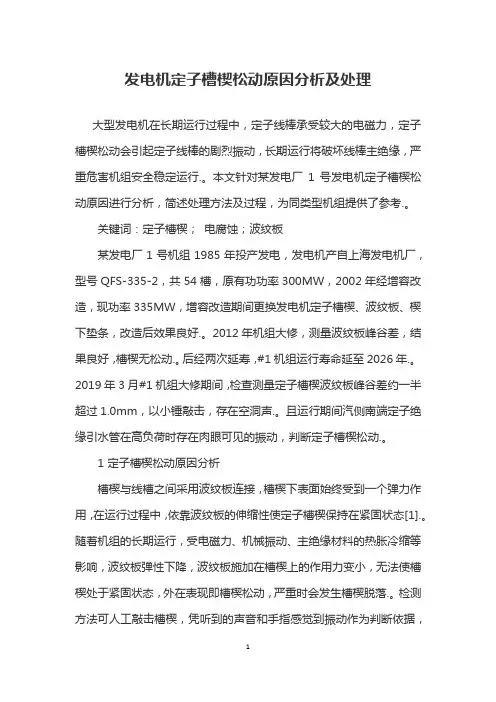

发电机定子槽楔松动原因分析及处理大型发电机在长期运行过程中，定子线棒承受较大的电磁力，定子槽楔松动会引起定子线棒的剧烈振动，长期运行将破坏线棒主绝缘，严重危害机组安全稳定运行.。
