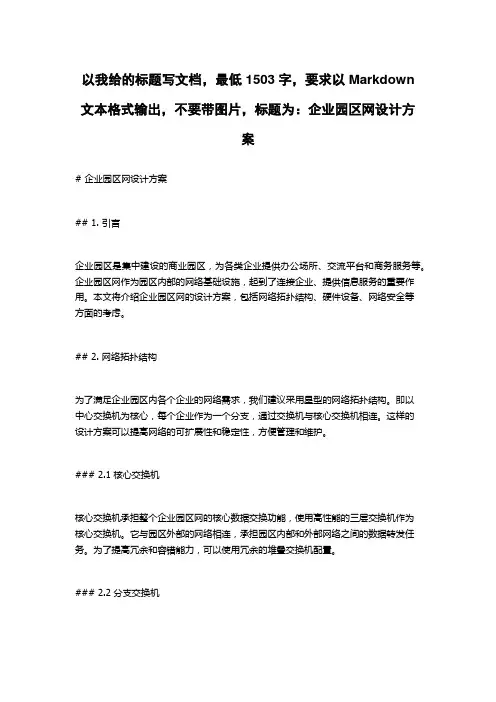

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：企业园区网设计方案# 企业园区网设计方案## 1. 引言企业园区是集中建设的商业园区，为各类企业提供办公场所、交流平台和商务服务等。
企业园区网作为园区内部的网络基础设施，起到了连接企业、提供信息服务的重要作用。
本文将介绍企业园区网的设计方案，包括网络拓扑结构、硬件设备、网络安全等方面的考虑。
## 2. 网络拓扑结构为了满足企业园区内各个企业的网络需求，我们建议采用星型的网络拓扑结构。
即以中心交换机为核心，每个企业作为一个分支，通过交换机与核心交换机相连。
这样的设计方案可以提高网络的可扩展性和稳定性，方便管理和维护。
### 2.1 核心交换机核心交换机承担整个企业园区网的核心数据交换功能，使用高性能的三层交换机作为核心交换机。
它与园区外部的网络相连，承担园区内部和外部网络之间的数据转发任务。
为了提高冗余和容错能力，可以使用冗余的堆叠交换机配置。
### 2.2 分支交换机每个企业在园区内拥有一个独立的分支交换机，负责该企业内部的数据交换和通信。
分支交换机与核心交换机通过光纤或者以太网电缆相连。
在保持通信稳定性的同时，可以根据企业需要灵活扩展和调整网络。
## 3. 硬件设备### 3.1 网络设备基于企业园区的规模和需求，我们推荐使用以下硬件设备：- 核心交换机：高性能的三层交换机，支持冗余和堆叠配置。
- 分支交换机：以太网交换机，提供足够的端口数量和基本的数据交换功能。
- 服务器：用于提供各种网络服务，如文件存储、打印服务、邮件服务器等。
- 路由器：连接企业园区网和外部网络，提供网络访问控制和数据转发功能。
### 3.2 防火墙和安全设备为了保护企业园区网的安全，我们建议在入口处设置防火墙来过滤和监控网络流量。
防火墙可以根据安全策略，限制和管理对网络资源的访问。
此外，还可以考虑使用入侵检测系统（IDS）和入侵防御系统（IPS）等安全设备来加强网络的安全性。
企业园区网络综合设计方案
企业园区网络综合设计方案摘要：随着信息技术的快速发展，企业园区的网络建设变得愈发重要。
本文将介绍企业园区网络综合设计方案，旨在帮助企业园区高效、安全地构建网络基础设施，提升企业的运营效率和竞争力。
本方案包括网络规划、架构设计、安全保障、管理与维护等方面的内容。
1. 引言随着企业规模的扩大和信息化程度的提升，企业园区网络的重要性日益凸显。
一个高效安全的网络基础设施不仅能提高企业的生产力，还能为企业创造更多商业机会。
因此，企业园区网络综合设计方案的制定具有重大意义。
2. 网络规划在企业园区网络综合设计中，网络规划是基础，它涉及到整个网络布局和拓扑结构的确定。
首先，需要详细了解企业园区的规模和布局，确定网络架设的区域和范围。
其次，要考虑企业园区内部各个建筑物的网络互联方式，选择合适的网络设备和传输介质。
最后，要考虑网络的可扩展性，预留足够的带宽和设备接口，以应对未来的扩建和升级需求。
3. 架构设计在网络规划的基础上，进行架构设计是企业园区网络综合设计的关键环节。
根据企业的需求和应用场景，确定网络架构的类型，如层次结构、星型结构或树状结构。
同时，合理划分子网和IP地址空间，设置子网间的路由器和交换机，保障网络的通信效率和稳定性。
另外，还需考虑网络设备的冗余配置，以提高网络的可靠性和容错性。
4. 安全保障企业园区的网络安全是设计方案的重中之重。
首先，需要进行网络安全风险评估，识别和分析潜在的网络攻击和安全漏洞。
其次，要建立完善的安全策略和措施，包括访问控制、入侵检测与防御、数据加密、漏洞修复等方面。
此外，还需要定期进行网络安全检查和演练，及时应对网络安全事件的发生。
5. 管理与维护企业园区网络的管理与维护是确保网络稳定运行的关键。
为了高效管理网络设备和资源，可以采用网络管理系统进行集中管理，实时监控网络状态和流量。
另外，定期进行网络设备的巡检和维护，及时处理设备故障和性能问题，确保网络的可用性和性能。
结论：企业园区网络综合设计方案的制定对于企业的信息化建设具有重要意义。
网络设备冗余和链路冗余-通用技术(图片文字)
网络设备及链路冗余部署——基于锐捷设备8.1 冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网发展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。
高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到。
为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备，链路和广域网出口，用户侧等等。
大型园区网的冗余部署也包含了全部的三个环节，分别是：设备级冗余，链路级冗余和网关级冗余。
本章将对这三种冗余技术的基本原理和实现进行详细的说明。
8.2设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。
在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。
下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。
8.2.1S6806E交换机的电源冗余技术图8-1 S6806E的电源冗余如图8-1所示，锐捷S6806E内置了两个电源插槽，通过插入不同模块，可以实现两路AC电源或者两路DC电源的接入，实现设备电源的1＋1备份。
工程中最常见配置情况是同时插入两块P6800-AC模块来实现220v交流电源的1＋1备份。
电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断。
注意：在实施电源的1＋1冗余时，请使用两块相同型号的电源模块来实现。
如果一块是交流电源模块P6800-AC，另一块是直流电源模块P6800-DC的话，将有可能造成交换机损坏。
8.2.2 S6806E交换机的管理板卡冗余技术图8-2 S6806E的管理卡冗余如图8-2所示，锐捷S6806E提供了两个管理卡插槽，M6806-CM为RG-S6806E的主管理模块。
大型园区网络规划与设计方案
