机械设计图纸编号规定
机械设计图纸编号规定
唐山XX水泥股份有限公司技术中心
2003年4月
目录
1. 总则 (1)
2. 机械设计图纸的项目、类别和代号 (3)
3. 机械设计图总图图号分类 (5)
4. 机械设计标准图图号分类 (11)
5. 机械设计图纸编号 (16)
5.1 总图图纸编号 (16)
5.2 分总图、分分总图及零件图纸编号 (16)
5.3 设备安装图纸编号 (18)
5.4 设备基础图纸编号 (18)
5.5 机械说明书编号 (19)
5.6 耐火砖图纸编号 (19)
5.7 引进技术转化后的图纸编号 (21)
5.8 专业设备标准通用图纸编号 (21)
5.9 引进国外技术设备标准通用图纸编号 (22)
5.10 测绘图纸图号编制 (22)
5.11 国外工程设备分交图纸编号 (22)
5.12 通用标准部件图纸编号 (23)
5.13 标准图册编号 (23)
6 其它 (23)
1．总则
1.1 为适应我院设计机制的改革，使全院机械设计图纸编号统一，简明适用，满足设计、制造、存档的要求，重新修订本规定。
1.2 本规定适用于我院各类机械设计图纸，包括装备所、工艺、总矿、余热发电室和民基公司的水、暖专业所承担的机械设计图纸。
1.3 为了使各处室机械设计图纸编号有所区别，方便管理，分清责任，应严格执行如下规定：
a．工艺室承担的机械设计图，应在本图纸编号规定设备代号前加一工艺专业代号“P”（例如V—阀门，应为PV—阀门）；
b．总矿室承担的机械设计图，应在本图纸编号规定设备代号前加一专业代号“Q”（例如V—阀门，应为QV—阀门），其中只有K—矿山机械图代号前不加“Q”；
c．余热发电室承担的机械设计图，应在本图纸编号规定设备代号前加余热发电室代号“H”（例如V—阀门，应为HV—阀门）；
d．民基公司暖通或水道专业承担的机械设计图，应在本图纸编号规定设备代号前加一暖通或水道专业代号“V或W”（例如V—阀门，暖通专业应为VV—阀门，水道专业应为W V—阀门）；
e．装备所的设计图图号在设备代号前不加专业代号。
例1：工艺室设计的图纸图号前面加字头“P”
P ×××××
设备顺序号
项目类别代号
工艺室代号例2：总矿室的设备图纸图号前面加字头“Q”
Q ×××××
设备顺序号
项目类别代号
总矿室代号例3：余热发电室的设备图纸图号前面加字头“H”
H ×××××
设备顺序号
项目类别代号
余热发电室代号例4：暖通专业设计的图纸图号前面加字头“V”
V ×××××
设备顺序号
项目类别代号
暖通专业代号
1.4 所有机械设计标准及技术管理规定，均应由装备所统一归口管理，制定统一的技术标准和管理规定，不得任意改动。
凡是新订或修订的机械设计标准，统一由装备所办理并报技术/质保部备案，同时发给工艺、总矿、余热发电室和民基公司。
1.5各处室的机械设计分工执行《设计分工若干规定》（YG02—1999）。
1.6压力容器设计图纸编号执行《压力容器设计研究管理规定》（YG10－1996）。
2．机械设计图纸的项目、类别和代号
2.1 项目、类别和代号见表1。
表1 项目、类别和代号
序号项目及设备类别代号简称
1 机修车间配套设备 A
2 气力输送泵及其它气力输送 B 泵
3 除尘 C 除
4 选粉、分离 F 分
5 预均化、均化库及库底卸料J 均
6 矿山K 矿
7 计量L 量
8 粉磨M 磨
9 破碎P 破
10 成球Q 球
11 热工R 热
12 筛分S 筛
13 其它T 它
14 阀门V 阀门
15 喂料W 喂
16 物料装卸X 卸
17 运输Y 运
18 包装机、装车机及摞包机Z 装
19 使用说明书SM
20 安装图AZ
21 安装说明书AM
22 通用标准件TPB
23 标准图册ZP
24 资料图CP
25 耐火砖图R 热
26 引进技术转化图Y 引
注：耐火砖图（R）、引进技术转化图（Y）的使用，详见5.6条、5.7条的规定。
2.2 机电修车间项目名称及代号执行《工程设计图纸编号规定》（YG08—1998）。
2.3 全院机械设计图纸的代号应符合表1的规定，新开发的设备，在表1中凡未规定的，由装备所另行确定，将逐步补充在表1中。
3．机械设计图总图图号分类
3.1 A—机修车间配套设备
A1001—A1999 机修车间配套设备
A2001—A2999
3.2 B（泵）—气力输送泵及其它气力输送机械
B1001—B1999—仓式泵
B2001—B2999—螺旋泵
B3001—B3999—提升泵
B4001—B4999—斜槽
B5001—5999—
3.3 C（除）—除尘机械
C1001—C1999—电除尘器
C2001—C2999—增湿塔、冷却机
C3001—C3999—
C4001—C4999—旋风除尘器
C5001—C5999—袋除尘器
C6001—C6999—除尘器非标准设备
C7001—C7999—高压静电除尘器
C8001—C8999—
3.4 F（分）—选粉、分离机械
F1001—F1999—离心式选粉机
F2001—F2999—旋风式选粉机
F3001—F3999—粗粉分离器
F4001—F4999—细粉分离器
F5001—F5999—高效选粉机
F6001—F6999—V型静态选粉机
F7001—F7999—
3.5 J（均）—预均化、均化库及库底卸料机械J1001—J1999—堆料机
J2001—J2999—取料机
J3001—J3999—均化库设备
J4001—J4999—卸料器
J5001—J5999—仓侧卸料器
J6001—J6999—仓底卸料器
J7001—J7999—取料器
J8001—J8999—
3.6 K（矿）—矿山机械
K1001—K1999—指形闸门
K2001—K2999—手动闸门
K3001—K3999—气动闸门
K4001—K4999—箕斗
K5001—K5999—矿车
K6001—K6999—天轮、托辊
K7001—K7999—钻机
K8001—K8999—破碎机（矿山专业用）
K9001—K9999—
3.7 L（量）—计量机械
L1001—L1999—
L2001—L2999—
3.8 M（磨）—粉碎机械
M1001—M1999—水泥磨机M2001—M2999—原料磨机M3001—M3999—煤磨机
M4001—M4999—立式磨
M5001—M5999—辊压机
M6001—M6999—筒辊磨
M7001—M7999—
3.9 P（破）—破碎机械
P1001—P1999—石灰石破碎机P2001—P2999—熟料破碎机P3001—P3999—粘土破碎机
P4001—P4999—煤破碎机
P5001—P5999—石膏破碎机
P6001—P6999－
3.10 R（热）—热工机械
R1001—R1999—机械立窑
R2001—R2999—回转窑
R3001—R3999—窑尾预热器
R4001—R4999—冷却机
R5001—R5999—回转烘干机
R6001—R6999—三次风管
R7001—R7999—其它
R8001—R8999—拉链机（冷却机专用）R9001—R9999—
3.11 Q（球）—成球机械
Q1001—Q1999—盘式成球机
Q2001—Q2999—预加水成球机。
机械图纸编号规则
浙江谱创仪器有限公司仪器机械图纸编号规则根据本企业机械产品设计要求的需要，参照GB/T 17825.3—1999,《CAD文件管理编号原则》的规定，JB/T 5054.4-2000《产品图样及设计文件编号原则》现将机械图纸编号做如下规定：
1、图纸编号由8位数字及英文字母组成；
2、仪器代码由三位数字组成（研发部门提供具体的仪器/产品代号）；
3、部件的序号，由大写英文字母A、B、C…Z表示，各部件都必须有相应的装配图，其中总装图用0表示；
4、图纸类型分为两种，Z（装配图）、L（零件图）；
5、图纸的序号，应在其所属（产品或部件）的范围内编号，以流水号的形式编写( 从001至999)，零件图、装配图的图纸序号可相同；
6、如借用其它仪器上的零部件，可以在借用的机械图纸图号后加JY字母，作为本仪器的图号存档。
以SC-2型COD速测仪为例（假设该仪器代码为001）：
001-0-Z-000 ----------- 0 表示总装图
001-0-L-001 ……015 ----------- 总装图内相应的零件
001-A-Z-001 ……003 ----------- A 表示机壳部件（组装件）001-A-L-001 ……015 ----------- 机壳部件内相应的零件
001-B-Z-001 ……003 ----------- B 表示消解池部件（组装件）001-B-L-001 ……015 ----------- 消解池部件内相应的零件……
002-A-L-001-JY ----------- 表示借用
如有侵权请联系告知删除，感谢你们的配合！。
机械产品图号编码设计方法与原则
机械产品图号编码设计方法与原则在机械制造业中具有重要意义，它直接关系到产品设计、工艺准备、生产组织、经营管理及财务统计等多个环节。
一、图号编制或编码的几点原则1.基础信息代码和依据：o图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代码和依据，是企业信息化数据的基础或数据源。
2.系统性分类：o系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理的分类体系。
3.唯一性：o一个代码只能唯一的标识一个分类对象，确保图纸的唯一识别性。
4.规范性：o编码格式必须统一，以便于管理和使用。
5.兼顾管理与习惯：o兼顾已有代码的格式，便于考虑管理与习惯，减少转换成本。
6.可延续性和拓展性：o编码设计应具有可延续性和拓展性，为下一级信息管理创造条件，确保在未来一段时间内（如30-50年）编码原则不改变的前提下，编码资源充足。
7.同一零件或部件的图号一致性：o当用两张以上数量图纸描述同一零件或部件时，应采用同一图号。
8.位数合理性：o图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。
在满足较长时间内不改变编码原则的前提下，应尽可能地减少总位数。
二、常用图号构成方法图号可以是一个号或几个号组成，在信息技术数据库中对应的是数据库的字段。
每一个图号在标题栏中放在单独的一个框内。
常用图号通常要考虑以下产品或图纸的特征或属性：•合同号：签订合同时的合同编码。
•隶属关系号：表示或表达零件或部件间的所属关系。
•大分类号和小分类号：按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）。
•图纸幅面特征代码：如A0、A1、A2、A3、A4等。
•设备位置分类代码：如在一项工程中工艺流程的某一段位置的设备的编码。
•材料特征代码：表示零件、部件、焊接件、有色金属、橡胶制品等材料属性。
•专业特征代码：表示有别于机械专业的代码，如液压专业、电气专业等。
•零件与部件区分代码：如部件、焊接件、组合件、零件等。
机械图号编写规则
图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
四、一般要求4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。
4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。
4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。
4. 1.5 借用件的编号应采用被借用件的代号。
五、主要内容1、软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2、图纸编号规则1）产品编号XXX·XX ·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。
3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。
6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。

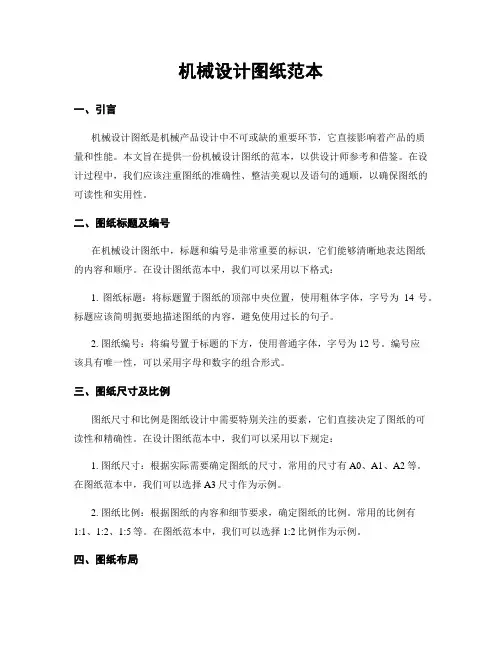

机械设计图纸范本
机械设计图纸范本一、引言机械设计图纸是机械产品设计中不可或缺的重要环节，它直接影响着产品的质量和性能。
本文旨在提供一份机械设计图纸的范本，以供设计师参考和借鉴。
在设计过程中，我们应该注重图纸的准确性、整洁美观以及语句的通顺，以确保图纸的可读性和实用性。
二、图纸标题及编号在机械设计图纸中，标题和编号是非常重要的标识，它们能够清晰地表达图纸的内容和顺序。
在设计图纸范本中，我们可以采用以下格式：1. 图纸标题：将标题置于图纸的顶部中央位置，使用粗体字体，字号为14号。
标题应该简明扼要地描述图纸的内容，避免使用过长的句子。
2. 图纸编号：将编号置于标题的下方，使用普通字体，字号为12号。
编号应该具有唯一性，可以采用字母和数字的组合形式。
三、图纸尺寸及比例图纸尺寸和比例是图纸设计中需要特别关注的要素，它们直接决定了图纸的可读性和精确性。
在设计图纸范本中，我们可以采用以下规定：1. 图纸尺寸：根据实际需要确定图纸的尺寸，常用的尺寸有A0、A1、A2等。
在图纸范本中，我们可以选择A3尺寸作为示例。
2. 图纸比例：根据图纸的内容和细节要求，确定图纸的比例。
常用的比例有1:1、1:2、1:5等。
在图纸范本中，我们可以选择1:2比例作为示例。
四、图纸布局图纸布局是指图纸上各个元素的排列方式和位置，它直接影响图纸的整洁美观和可读性。
在设计图纸范本中，我们可以采用以下布局方式：1. 标题和编号：将标题和编号置于图纸的顶部中央位置，标题居中显示，编号居右显示。
2. 主视图：将主视图置于图纸的中央位置，占据大部分的空间。
主视图应该清晰地表达产品的形状和结构，包括主要尺寸和关键细节。
3. 剖视图：将剖视图置于主视图的旁边或下方，用于展示产品的内部结构和细节。
剖视图应该清晰地表达产品的构造和组成部分。
4. 细节视图：将细节视图置于主视图或剖视图的旁边，用于展示产品的细节和特殊部分。
细节视图应该清晰地表达产品的特点和设计要求。
五、图纸标注图纸标注是指对图纸上各个元素进行文字说明和标记，以便读者能够准确理解图纸的含义和要求。
产品图样及设计文件编号标准
会签记录1 范围产品设计和开发过程中所产生的全部技术文档。
2 参考标准JB/T 5054.4-2000 《产品图样及设计文件编号原则》SJ/T 207 -1999 《设计文件管理制度》XLT-TS-RD-002 《模具、工装和治具编号标准》3 基本原则3.1 所有编号由一组代码构成。
3.2 代码一般可采用下列字符：— 0～9 阿拉伯数字；— A～Z 拉丁字母（I、O除外）；—短横线“-”；圆点“.”；斜线“/”。
3.3一组代码只能唯一地标识一个文件对象。
3.4 每组代码均为三个部分，每部分之间用短横线“-”隔开。
4 一般要求4.1 机械结构图样编号：基本型式：□□□□□□□□零件顺序号所属部件号所属产品型号产品型号由《产品规格书》或《设计任务单》中指定，一般为二至六个字符。
部件泛指一个可独立装配的单元（组件）。
部件号一般用二个阿拉伯数字表示，其编号从01开始每次加一递增。
不依附于任何部件的机器上的零件用00表示其所属部件号。
由此类推，产品的总装配图或爆炸装配图的编号型式应为：□□□□-00-00，每个部件的装配图或爆炸装配图的编号型式应为：□□□□-□□-00。
部件中含有子部件的，在所属部件号后加圆点，再加上子部件号。
此时，编号型式衍生为：□□□□□□.□□□□零件顺序号所属部件及子部件号所属产品型号部件之子部件的编号同部件之零件一并编号，即部件之子部件的编号不必从01开始，只要紧跟其前面的部件之零件的编号加一就可。
由此可见，任何部件之子部件的装配图或爆炸装配图的型式应为: □□□□-□□.□□-00。
特殊情况下，零件图、装配图或爆炸装配图需要两张或两张以上的图纸来表达同一个实体时，可在图纸编号的最后附加一个圆点，紧挨圆点再加上实体图纸的顺序号。
此时，编号型式衍生为：□□□□□□□□.□零（部）件顺序号所属部件号所属产品型号或：□□□□□□.□□□□.□零（部）件顺序号所属部件及子部件号所属产品型号4.2 通用件图样编号：4.2.1通用部件编号的基本型式：X.TB □□顺序号(阿拉伯数字)XLT公司通用部件□□分类号或型号4.2.2通用零件编号的基本型式：X.TL □□顺序号(阿拉伯数字)XLT公司通用零件□□分类号或型号4.3 电控图样编号：4.3.1基本型式：□□□□□□□图纸类型产品型号或通用部件代号P 所属PCBA顺序号□4.3.2 产品型号由《产品规格书》或《设计任务单》中指定，一般为二至六个字符。
机械工程系CAD图纸规范要求
机械工程系CAD图纸规范要求1. 引言CAD（Computer-ded Design）是指计算机辅助设计，在机械工程领域广泛应用。
为了确保CAD 图纸的准确性和一致性，机械工程系需要制定CAD图纸规范要求。
本文档旨在明确和规范机械工程系CAD图纸的制作和使用要求。
2. 图纸尺寸和图框2.1 图纸尺寸•图纸尺寸应符合国家标准或行业标准的规定。
•常用的图纸尺寸包括A0、A1、A2、A3和A4，应根据实际需要合理选择。
2.2 图框•图框是图纸的边框，通常包含标题栏、公司标志、图纸编号等信息。
图框应根据实际需要进行设计。
•图框的大小应与图纸尺寸相匹配。
•图框顶部应标注单位、纸张规格、图纸名称等信息。
•公司标志应清晰可见，便于识别。
3. 图线和文字3.1 图线•图线应使用合适的线宽和线型，以确保图纸的清晰度和可读性。
•不同部件的图线应使用不同的线宽进行标识，以便区分和识别。
•线型的选择应符合国家标准或行业标准的规定，如实线、虚线、点线等。
3.2 文字•文字应清晰易读，字体选择应统一。
•文字大小和字体应根据图纸的缩放比例进行调整，以确保文字的准确性和可读性。
•标题、标注和注释应使用英文或国际通用符号。
4. 标注和注释4.1 尺寸标注•尺寸标注应直观准确，标注的位置应合理。
•尺寸标注的文字大小应符合国家标准或行业标准的规定。
•尺寸标注的线型应与图线保持一致。
4.2 图纸编号•图纸编号应唯一标识每个图纸，便于管理和查找。
•图纸编号应清晰可见，位于图框的一个固定位置。
4.3 图例和符号•图例应明确说明图中使用的符号和颜色，并提供对应的解释说明。
•符号的尺寸和比例应与实际工程保持一致。
5. 图纸保存和传递5.1 图纸保存•图纸应按照一定的文件夹结构进行保存，便于管理和查找。
•图纸文件的命名应规范，包括项目编号、图纸类型、版本号等信息。
5.2 图纸传递•图纸传递应使用标准的文件格式，如DWG、DXF、PDF等。
•图纸传递前应进行检查，确保图纸的准确性和完整性。
图纸图号编号规则
图纸图号编号规则引言在工程设计和制造领域，图纸是沟通设计意图、传递工作信息的重要工具。
为了保证图纸的管理和使用的高效性，通常会采用图纸图号编号规则来给每个图纸进行唯一标识和分类。
本文将介绍图纸图号编号规则的基本概念和常见的编制方法。
图纸图号编号规则的目的图纸图号编号规则的主要目的是管理图纸并保证其易于查找和使用。
通过统一的图号编号规则，可以实现以下几个方面的管理目标： - 确保每个图纸有唯一的标识，避免图纸混淆或丢失； - 方便查找和检索图纸； - 实现对图纸的分类和归档。
图纸图号编号规则的基本要素图纸图号编号规则由以下几个基本要素组成：1. 项目代码：项目代码是用于区分不同项目的标识，通常由项目名称的首字母组合而成。
例如，一个名为“ABC工程”的项目可以用“ABC”作为项目代码。
2. 子系统代码：子系统代码是用于区分不同子系统的标识，通常由子系统名称的首字母组合而成。
例如，一个包括机械、电气和控制三个子系统的项目，可以分别使用“M”、“E”和“C”作为子系统代码。
3. 图纸类型代码：图纸类型代码是用于区分不同图纸类型的标识，通常由图纸类型名称的首字母组合而成。
例如，机械图纸可以用“M”表示，电气图纸可以用“E”表示。
4. 序号：序号是用于标识同一类型图纸中的不同版本或不同分部的标识，是图纸图号的最后一部分。
通常使用数字进行标识，例如“001”、“002”等。
图纸图号编号规则的示例以一个名为“ABC工程”的项目为例，假设其中包含机械、电气和控制三个子系统，并且每个子系统都有不同类型的图纸，可以采用如下图纸图号编号规则： - 项目代码：ABC - 机械子系统：M - 电气子系统：E - 控制子系统：C - 机械图纸：M - 电气图纸：E - 控制图纸：C - 序号：001、002、003…根据上述规则，不同类型的图纸图号可以表示如下： - 机械图纸：ABC-M-M-001、ABC-M-M-002… - 电气图纸：ABC-E-E-001、ABC-E-E-002… - 控制图纸：ABC-C-C-001、ABC-C-C-002…图纸图号编号规则的管理实践在实际的项目管理中，为了更好地管理和使用图纸，可以采用以下的管理实践： 1. 使用项目管理软件或文档管理系统进行图纸的分类、归档和查找； 2. 设立专门负责图纸管理的岗位或团队，并规定图纸的审批和发布流程； 3. 进行定期的图纸检查和校对，确保图纸的有效性和正确性； 4. 定期更新和优化图纸图号编号规则，使其适应项目的发展和变化。
机械图号编写规则
机械图号编写规则 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
四、一般要求每个产品、部件、零件的图样和文件均应有独立的代号。
采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。
通用件的编号应参照JB/或按企业标准的规定。
借用件的编号应采用被借用件的代号。
五、主要内容1、软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2、图纸编号规则1）产品编号XXX·XX·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。
3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。
6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
机械图号编写规则
图纸编码及填写规范技术部王峰一、目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二、适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三、定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
四、一般要求4. 1 每个产品、部件、零件的图样和文件均应有独立的代号。
4. 1.1 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
4. 1. 2 同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号。
4. 1.3 同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一代号。
4. 1.4 通用件的编号应参照JB/T5054.8 或按企业标准的规定。
4. 1.5 借用件的编号应采用被借用件的代号。
五、主要内容1、软件的使用技术部机械制图统一采用 AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2、图纸编号规则1）产品编号XXX·XX ·XX序号产品代号公司代号2）零件图编码规则产品编号：参照1）；特征码（可增加）：零件图——L；装配图——Z；装配流程图——P；工装夹具图——J；版本号：从A-Z进行编号；零件号：从01-99进行编号。
3）装配图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
4）工装夹具图编码规则产品编号：参照1）；特征码：参照2）；版本号：从A-Z进行编号；零件号：从01-99进行编号。
5）装配流程图编码规则产品编号：参照1）；特征码：参照2）；图号：从01-99进行编号。
6）标准件不进行编号，但必须写明对应国标、品名及规格等参数；7）在相应的图纸标题栏内必须填写相应的版本号；从A-Z进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
机械图纸编号规则
仪器机械图纸编号规则
根据本企业机械产品设计要求的需要，参照GB/T 17825.3—1999,《CAD文件管理编号原则》的规定，JB/T 5054.4-2000《产品图样及设计文件编号原则》现将机械图纸编号做如下规定：
1、图纸编号由8位数字及英文字母组成；
2、仪器代码由三位数字组成（研发部门提供具体的仪器/产品代号）；
3、部件的序号，由大写英文字母A、B、C…Z表示，各部件都必须有相应的装配图，其中总装图用0表示；
4、图纸类型分为两种，Z（装配图）、L（零件图）；
5、图纸的序号，应在其所属（产品或部件）的范围内编号，以流水号的形式编写( 从001至999)，零件图、装配图的图纸序号可相同；
6、如借用其它仪器上的零部件，可以在借用的机械图纸图号后加JY 字母，作为本仪器的图号存档。
以SC-2型COD速测仪为例（假设该仪器代码为001）：
001-0-Z-000 ----------- 0 表示总装图
001-0-L-001 ……015 ----------- 总装图内相应的零件
001-A-Z-001 ……003 ----------- A 表示机壳部件（组装件）
001-A-L-001 ……015 ----------- 机壳部件内相应的零件
001-B-Z-001 ……003 ----------- B 表示消解池部件（组装件）
001-B-L-001 ……015 ----------- 消解池部件内相应的零件
……
002-A-L-001-JY ----------- 表示借用。
