水准仪读数
水准仪读数
一、瞄准水准尺
1、在瞄准水准尺之前，先进行目镜对光。
把望远镜对着明亮的背景(如白墙或天空等)，转动目镜对光螺旋，使十字丝成像清晰。
2、松开制动螺旋，转动望远镜，利用望远镜筒上的缺口和准星，瞄准水准尺，然后再拧紧制动螺旋。
3、转动物镜对光螺旋进行对光，使尺子的影像看得十分清晰，并转动微动螺旋，使尺子的像靠近十字丝竖丝的一侧，以便于读数。
4、消除视差。
为了检查对光质量，可用眼睛在目镜后上下微微晃动，若发现十字丝与目标影像有相对运动，则说明物像平面与十字丝平面不重合，这种现象称为视差。
视差对观测成果的精度影响很大，必须加以消除。
消除方法是重新对光，直到眼睛上下移动，水准尺读数不变。
二、精确整平(精平)
用水准管作精确整平。
因水准管灵敏度比较高，每当望远镜转到不太水平的另一个方向时，水准管气泡必然会偏离中央，因此必须再一次调整微倾螺旋，使气泡两端的影像符合，然后才能在尺子上读数，如图4-11所示。
三、读数
在望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。
读数时应从小数往大数读，并估读至毫米。
必须读出四个数字。
读数完毕后应再检查一下水准管气泡是否仍然居中。
读数后用后视减前视计算高差。
如果是自动安平的水准仪，整平后直接读数就行了。
具体读数方法细看水准尺，只要尺上会读，在望远镜里就能会读了，一小格是一厘米
例如：
图中1.5边上的反E最下角带个尖出来的那黑道为1.5
反E下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的）从上向下读正好0.038
不到0.04。
自天气观察者：
测至成象
年月日记簿者：
始：时分。
水准仪的读数与记录
水准仪的读数与记录
❖ 一、水准仪的照准、精平 ❖ 二、利用水准仪进行读数 ❖ 三、水准观测数据的记录
一、水准仪的照准、精平
❖ 1.水准仪的照准：在水准测量中，水准仪要照准水准尺。 先利用水准仪望远镜上的粗瞄器进行初步照准，转动调焦 螺旋使目标成像清晰后，再通过望远镜用十字丝精确照准 目标。
一、水准仪的照准、精平
❖ 2.精平仪器：调节水准仪的微倾螺旋，使管水准器的气泡 居中，俗称调抛，使管水准器气泡成像为一条连续的抛物 线。
❖ （自动安平水准仪、电子水准仪可省略此步骤）
二、利用水准仪进行读的刻划。
❖ 常见的水准测量目标为水准尺，包括 ❖ 塔尺、黑红双面水准尺、铟钢尺、条 ❖ 码尺等。
❖ 当观测员从水准尺上读取观测数据时，记录员应迅速将数据 复述一遍，同时准确记录在观测手簿相应的栏内。
❖ 要求用2H以上硬度的铅笔记录，字体高度约占表格高度的一 半。
❖ 如果记录出现错误不能涂抹，在数字上划一横线，在上方记 录正确的数据。
❖ 数据记录完成后要进行检核计算。
❖二、利用水准仪进行读数
❖ 倒像望远镜，从上向下读。
❖ m位与dm位直读标尺上的数字， ❖ cm位数格子，mm位估读。 ❖ 红黑面读数差为6295-1608=4687。
正像望远镜观测标尺读数
2.375m
正像望远镜观测标尺读数
0.710m
正像望远镜观测标尺读数
1.150m
三、水准观测数据的记录
水准仪的读数方法
水准仪的读数方法
水准仪的读数方法主要有以下几种：
1. 直读法：将水准仪放置在要测量的位置上，通过目镜观察水平线与准线的位置关系，直接读取刻度上的数值。
2. 反向法：在要测量的起点和终点之间设置参考点，分别定位水准仪，读取两个参考点的水平线位置关系，并计算出高程差。
3. 连续观测法：在水平线上设置多个参考点，通过连续观测各个参考点的水平线位置关系，求得高程差，从而确定地面的高程。
4. 倒立法：将水准仪安装在测量点下方，利用反射原理，通过目标点上的棱镜反射的光线，观察水准线位置关系，求得高程差。
5. 导线法：在需要测量的起点和终点之间拉设导线，然后通过观察导线与水平线的位置关系，读取水准仪的仪器常数和刻度读数，计算出高程差。
通过以上读数方法，可以测量出地面的高程差，从而用于制作高程图、地形图等地理信息系统中的应用。
水准仪如何读数
水准仪如何读数水准仪是测量水平面高度差的仪器，在工程测量中被广泛应用。
但对于初学者来说，如何正确地读取水准仪的测量结果是一项挑战。
本文将介绍水准仪的使用方法和读数技巧，帮助读者准确地读取水准仪的测量结果。
水准仪的基本原理水准仪是一种光学仪器，根据光线传播方向的变化，测量地面的高差。
水准仪分为自动水准仪和手动水准仪两种类型。
自动水准仪自带调平功能，能够在不同的斜角和垂直位置快速调整水平面。
手动水准仪则需要手动调整水平面，适用于小规模的测量。
水准仪通过一条目标线和一个视线来进行测量。
目标线是由水平面上的两个棱镜发出的，它们能够反射光线，形成一条水平线。
用户通过望远镜的视线，将这条水平线与比较高或比较低的目标水平面进行比较，从而得到目标水平面与参考水平面之间的高度差。
水准仪的使用方法下面将介绍如何使用水准仪进行测量。
1.确定测量起点和终点首先需要在地面上选定两个测量站点，确定测量起点和终点。
2.将水准仪放置在起点将水准仪稳定地放置在起点，调整水准仪的高度和水平面，使其与地面水平。
3.观察目标线通过望远镜观察到目标线后，调整望远镜的位置，使目标线与另一个比较高或比较低的目标水平面对齐。
注意，目标水平面应该与测量起点和终点之间的连线相垂直，以得到准确的测量结果。
4.记录读数记录水准仪的读数。
水准仪读数的单位通常是毫米或厘米。
5.移动水准仪到下一个站点将水准仪移动到下一个站点，如测量终点。
然后重复步骤3~4，逐个测量每个站点之间的高差。
水准仪读数技巧在进行水准仪测量时，需要注意以下几点：1.仔细观察目标水平面目标水平面的选择对结果有很大影响，如果目标水平面的地面有隆起或下陷，都会导致测量结果出现误差。
因此，在选择目标水平面时，需要观察周围地面是否平整，以避免出现误差。
2.避免大幅度移动水准仪在进行水准仪测量时，要尽量避免大幅度移动水准仪。
如果必须移动水准仪，应先将水准仪从三脚架上拆下来，再移动，以保证测量结果的稳定性。

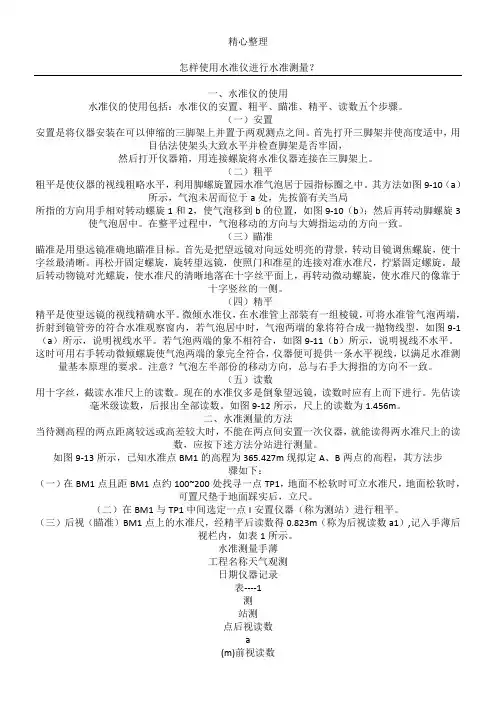

水准仪读数及计算办法
所指的方向用手相对转动螺旋1和2，使气泡移到b的位置，如图9-10（b）；然后再转动脚螺旋3使气泡居中。在整平过程中，气泡移动的方向与大姆指运动的方向一致。
（三）瞄准
瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
（五）读数
用十字丝，截读水准尺上的读数。现在的水准仪多是倒象望远镜，读数时应有上而下进行。先估读毫米级读数，后报出全部读数。如图9-12所示，尺上的读数为1.456m。
二、水准测量的方法
当待测高程的两点距离较远或高差较大时，不能在两点间安置一次仪器，就能读得两水准尺上的读数，应按下述方法分站进行测量。
HTP1=HBM1+h1=365.427+0.678=366.105mTP2点的高程
HTP2=HTP1+h2=366.105+1.915=368.381
余此类推。将以上计算结果，分别记入各点的“高程”栏内，详见表9-1。
（八）计算校核。为了检查计算是否有误，可用公式
bBM1-B=HB-HBM1=∑a-∑b=∑h(5)进行计算校核。
注意：A眯是插前视点，没有后视读数，不参与核计算。它的高差和高程应根据TP2（转点）的后视读数和高程分别计算。
水准测量手薄
工程名称天气观测
日期仪器记录
表----1
测
站测
点后视读数
a
(m)前视读数
b
水准仪读数实例
水准仪读数实例水准仪是一种用于测量两点之间高差的测量仪器。
它主要由望远镜、水准器和基座三个部分组成。
水准仪的读数方法比较简单，下面以一个实际例子进行说明。
假设我们使用水准仪测量了一条路线上的两个点A和B之间的高差，需要记录下这个高差值。
首先，我们通过望远镜瞄准点A，然后从望远镜中读取A点相对于水准仪水平面的高度值，假设为0.5米。
然后，我们再瞄准点B，同样读取B点相对于水准仪水平面的高度值，假设为1.5米。
那么，点A和点B之间的高差就是1米。
我们将这个值记录在记录本上，并标记上测量时间和其他相关信息。
水准仪读数方法的具体步骤如下：1.将水准仪安置在三脚架上，然后进行粗略的平视，使望远镜对准水准尺。
2.调节水准器的水泡，使它处于居中的位置。
此时，水准器、望远镜和被测点构成了等腰三角形，其中被测点处于等腰顶点的位置。
3.调节望远镜的高度，使被测点清晰可见。
然后，通过望远镜读取被测点相对于水准尺的数值，这个数值即为被测点的高程。
4.如果需要测量两点之间的高差，只需要将望远镜从第一个点移动到第二个点，然后分别读取这两个点相对于水准尺的数值，两个数值之差即为高差。
在进行水准仪读数时，需要注意以下几点：1.在测量前需要将水准仪安置在三脚架上并固定好，以免仪器移动或倾倒造成危险。
2.在读取水准尺数值时，要保证水准尺处于稳定的位置，以免影响读数的精度。
3.如果被测点的高程比较大，需要使用两台水准仪分别测量上下两端的高程，然后将两个高程相减得到高差。
在这种情况下，需要注意两台水准仪的精度是否一致，以免影响测量结果的精度。
水准仪的读数方法比较简单易学，但也需要仔细认真地进行操作才能保证测量结果的精度和准确性。
在实际应用中，我们需要不断地练习和熟悉这个过程，以便更好地应用水准仪来测量各种工程项目的几何量。
在测量过程中需要注意安全和保护好仪器设备。
避免过度使用和损坏仪器而影响其使用寿命。
同时，需要注意仪器的精度和维护保养问题。
水准仪如何读数
水准仪如何读数水准仪是测量地面高度差的一种仪器，广泛应用于建筑、道路、桥梁等工程中。
但是对于初学者来说，如何正确地读取水准仪的数据是必不可少的知识。
本文将介绍水准仪的读数方法，供大家参考。
水准仪的部件水准仪由以下几个部件组成：1.望远镜：用于观测测杆及测量标志等物体。
2.小气泡管：用于检测仪器高低和调平。
3.发光器：将测高杆顶部照亮，以便观察。
4.测杆：用于测量高度。
水准仪的调整在开始读数之前，我们需要先调整水准仪，使其处于水平状态。
具体步骤如下：1.将水准仪平放在一个平稳的地面上。
2.调整小气泡管，让气泡处于中央位置。
3.使用调整螺丝或调整旋钮，调整望远镜，使其水平。
水准仪的读数调整好水准仪之后，我们就可以开始读数了。
具体步骤如下：1.将测杆竖立在待测点上，调整使其垂直，并用水平器检查其高度是否正确。
2.操作发光器，将光照射在测杆顶端。
3.通过望远镜观测测杆，根据测杆与水平线之间的交点位置来确定测量高度。
4.如果望远镜在水平线之上，读数应该是负数；如果望远镜在水平线之下，读数应该是正数。
借助于以下示意图，我们可以更直观地了解水准仪的读数方法：高度↑3----------2-- 望远镜1-- | |0-- | |---------测杆顶部点水平在示意图中，测杆顶部点的高度为3，望远镜与水平线的交点位置为1，水平线与测杆顶部点的距离为2，因此读数应该是3-2=1。
注意事项在使用水准仪进行测量时，需要注意以下几点：1.在进行测量之前，需要对水准仪进行调整，确保其处于水平状态。
2.测杆需垂直放置，并使用水平器检查其高度是否正确。
3.需要保持望远镜与水平线垂直，并将测杆放置在视线范围内，以获得准确的读数。
4.在不同的情况下，需要选择不同的测杆进行测量，以获取更精确的高度测量值。
5.在测量过程中，需要防止水准仪移动或受到外界影响，以免影响测量结果的准确性。
结论通过本文介绍，我们了解了水准仪的读数方法以及注意事项。
怎么查看水准仪的读数 水准仪如何操作
怎么查看水准仪的读数水准仪如何操作水准仪广泛用于建筑行业，是测量水平高处与低处的仪器，具有精度高、使用便利、快速、牢靠等优点，使用在引测、大面积场地测量、楼面水平线标志、沉降观测等。
下面我为水准仪广泛用于建筑行业，是测量水平高处与低处的仪器，具有精度高、使用便利、快速、牢靠等优点，使用在引测、大面积场地测量、楼面水平线标志、沉降观测等。
下面我为大家介绍一下水准仪的使用方法及正确查看读数：水准仪的使用方法：一、安置水准仪打开三脚架并使高度适中，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出水准仪，置于三脚架头上用连接螺旋将仪器坚固地固连在三脚架头上；二、粗略整平粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂，从而视准轴粗略水平，在整平的过程中，气泡的移动方向与左手大拇指运动的方向—致；三、瞄准水准尺首先进行目镜对光，即把望远镜对着光亮的背景，转动目镜对光螺旋，使十字丝清楚，再松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋，然后从望远镜中察看；转动物镜对光螺旋进行对光，使目标清楚，再转动微动螺旋，使竖丝对准水准尺；当眼睛在目镜端上下微微移动时，若发觉十字丝与目标影像有相对运动，这种现象称为视差，产生视差的原因是目标成像的平面和十字丝平面不重合。
由于视差的存在会影响到读数的正确性，必需加以除去，除去的方法是重新认真地进行物镜对光，直到眼睛上下移动，读数不变为止，此时，从目镜端见到十字丝与目标的像都特别清楚；四、精平与读数眼睛通过位于目镜左方的符合气泡察看窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精准明确水平，这时，即可用十字丝的中丝在尺上读数，现在的水准仪多接受倒像望远镜，因此读数时应从小往大，即从上往下读，先估读毫米数，然后报出全部读数。
水准仪读数怎么看？1、望远镜——由物镜、目镜和十字丝（上、中、下丝）三部分构成；2、水准器有两种：①圆水准器——精度低，用于粗略整平；②水准管（bubble tube）——精度高，用于精平；特性：气泡始终位于高处，气泡在哪处，说明哪处高。
土木基础知识,水准仪标尺读数方法
土木基础知识,水准仪标尺读数方法！标尺又称塔尺,通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米,读数时需要估读出毫米,这种也就在距离较远,精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法.水准仪(l ev el)1、望远镜(te l e sc o pe）——由物镜、目镜和十字丝（上、中、下丝）三部分组成。
2、水准器（bu b b l e）有两种：圆水准器（ci rcu l a r bu b b l e）——精度低，用于粗略整平;水准管(bu bb l e tu b e）——精度高，用于精平。
特性:气泡始终位于高处，气泡在哪处，说明哪处高。
3、基座（t ri b r ac h)在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。
读数时应从小数往大数读,并估读至毫米。
必须读出四个数字。
读数完毕后应再检查一下水准管气泡是否仍然居中。
读数后用后视减前视计算高差。
如果是自动安平的水准仪，整平后直接读数就行了。
具体读数方法细看水准尺，只要尺上会读,在望远镜里就能会读了，一小格是一厘米。
例如：图中1。
5边上的反E最下角带个尖出来的那黑道为 1.5、反E 下边的一个白道为0.01一个黑道为0.01（2个白的不到2个黑的)从上向下读正好0.038不到0。
04.水准尺(l e v el i n g s ta f f)水准尺主要有:单面尺、双面尺和塔尺。
1、尺面分划为1cm，每10cm处（E字形刻划的尖端）注有阿拉伯数字。
2、双面尺的红面尺底刻划:一把为4687m m，另一把为4787m m。
3、读法：用十字丝横丝在水准尺上按小到大的方向读数,读取米、分米、厘米、毫米（估读数）四位数字。
如图读数0。
860m尺垫（s t a f f p l a te)放置在转点上，为防止观测过程中水准尺下沉.仪器原理微倾水准仪借助于微倾螺旋获得水平视线的一种常用水准仪。
ds05水准仪读数方法
1. 什么是水准仪和水准仪的作用？水准仪是一种测量工具，用于确定地面或其他平面的水平度。
它通过测量物体或仪器的高度差来判断其相对水平位置。
水准仪广泛应用于土木工程、建筑工程、道路施工等领域，用于确保施工过程中的准确水平度。
2. 水准仪的基本原理是什么？水准仪的基本原理是通过重力测量高度差。
水准仪是一个具有液面容器和准直设备的仪器。
液体（通常是酒精或水）在液面容器中保持水平状态，液面会受到重力的作用而形成水平面。
准直设备是一个具有准直线的望远镜，可以通过观察液面的位置来确定地面或其他平面的水平度。
3. DS05水准仪的读数方法是什么？DS05水准仪是一种常用的电子水准仪。
它使用了数字显示屏和内置传感器，可以快速准确地测量高度差。
读取DS05水准仪的方法如下：•步骤1：准备工作。
将DS05水准仪放置在稳定的平面上，并调整其水平度。
确保仪器的基准面与测量对象的参考面垂直。
•步骤2：开机。
按下电源按钮，DS05水准仪将启动并显示当前读数。
•步骤3：校准。
在开始测量之前，需要进行校准以确保测量的准确性。
校准方法会因不同的水准仪而有所不同，可通过阅读仪器的使用手册或向技术人员咨询来获得准确的校准步骤。
•步骤4：测量。
将DS05水准仪的准直望远镜对准要测量的参考点或测量杆的顶部。
观察数字显示屏上的读数，并记录下来。
•步骤5：移动测量。
如果需要在不同位置进行连续测量，将DS05水准仪的准直望远镜对准下一个参考点或测量杆的顶部，并记录下新的读数。
•步骤6：关机。
测量结束后，按下电源按钮将DS05水准仪关闭。
总结：DS05水准仪是一种常用的电子水准仪，用于测量高度差。
其读数方法包括准备工作、开机、校准、测量、移动测量和关机。
通过准确地遵循这些步骤，可以获得准确可靠的测量结果。
数字水准仪读数原理
数字水准仪读数原理
数字水准仪是一种通过测量物体相对高度差来确定水平平面的工具。
它使用了一种特殊的技术，通过传感器和电子元件来测量和显示物体的高度差。
数字水准仪的读数原理是基于重力原理。
它包含一个传感器和一个显示屏。
传感器内部有一个称作MEMS（微机电系统）
的装置，它能够感知物体相对于地球表面的重力变化。
当数字水准仪放置在一个表面上时，传感器会检测到地球的引力，并将其转化为电信号。
传感器将电信号传输到内部的电路板上，电路板上的芯片会将电信号转化为数字信号。
然后，这些数字信号会传送到显示屏上，并以数字的形式显示出来。
通过读取显示屏上的数字，我们可以获得物体相对于水平平面的高度差。
根据数字水准仪的测量范围和精度，我们可以获得非常精确的高度差测量结果。
值得注意的是，数字水准仪在使用前需要进行校准，以确保准确性。
校准的过程通常包括将数字水准仪放置在一个已知水平平面上，然后调节它的设置，使得显示屏上的读数为零。
这样，当我们使用数字水准仪进行测量时，就可以保证获得准确的高度差。
总之，数字水准仪利用传感器和电子元件测量物体相对高度差
的原理，通过将重力信号转化为数字信号并显示在屏幕上，从而提供了一种方便和准确的测量工具。
