液位计产品介绍

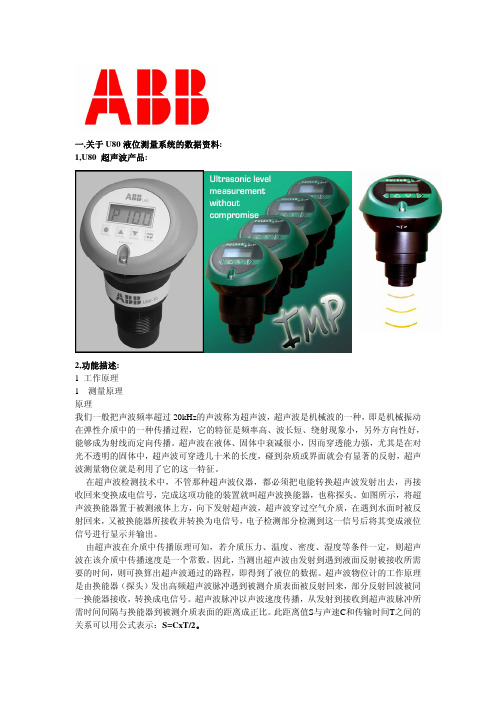

ABB液位计
一,关于U80液位测量系统的数据资料:1,U80 超声波产品:2,功能描述:1 工作原理1测量原理原理我们一般把声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。
超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波测量物位就是利用了它的这一特征。
在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也称探头。
如图所示，将超声波换能器置于被测液体上方，向下发射超声波，超声波穿过空气介质，在遇到水面时被反射回来，又被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成液位信号进行显示并输出。
由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。
因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。
超声波物位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=CxT/2。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波物位计的型号有关。
由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。
换能器内置温度传感器，可实现测量值的温度补偿。
超声波液位计测量的工作原理产品特点及应用 液位计工作原理
超声波液位计测量的工作原理产品特点及应用液位计工作原理超声波液位计是一系列非接触，高牢靠、低价格、免维护的物位仪，它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦，目前，要求对于液位和物位进行无接触式测量的现场越来越多，由于超声波液位计不必接触工业介质就能够充分大多数密闭或者打开容器里的物位测量要求，并且目前的科学技术已经进展到超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围，而且在恶劣条件下也表现出了非凡的本领，因些在很多对于安装环境多而杂的情况下，超声波液位计成为了紧要的选用类型。
关于超声波液位计我们需要了解的东西很多，下面对大家介绍一下超声波液位计原理、特点、应用的缺陷和不足、适应场合注意事项、使用的环境条件、选择方法、故障及解决方法。
超声波液位计原理超声波液位计安装于容器上部在电子单元的掌控下，探头向被测物体发射一束超声波脉冲。
声波被物体表面反射，部分反射回波由探头接收并转换为电信号。
从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。
电子单元检测该时间，并依据已知的声速计算出被测距离。
通过减法运算就可得出物位值。
由于温度对声速具有影响，所以仪表应测量温度，以修正声速。
超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定牢靠的器件，完全可以替代同类型国外进口仪表。
2、超高精度：我公司拥有的声波智能器，使仪表的精度大大提高，液位精度达到0.25%，能够抗种干扰波。
3、专业的声波智能技术：的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特别步骤，此技术具有动态思维、动态分析的功能。
4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。
超声波液位计应用的缺陷和不足1、超声波本质是一种机械波，传播需要介质，那么超声波液位计大的应用缺陷是不能用于真空环境和传播介质变化（如强挥发性）的环境；2、超声波液位计的换能器由压电陶瓷和塑性外壳灌封而成，其不能应用于高温高压环境，一般超声波液位计的大耐受温度为80℃；3、超声波是一种机械波，在传播的过程中会存在衰减，考虑到精度和量程的冲突性，超声波液位计实际应用中量程范围较小，精度稍差，所以其不能用于大量程和高精度的场合；4、超声波液位计在实际应用中测量的时间量，结合声速，可以得出距离值（时间声速=距离），而声速随着介质和温度变化，所以超声波液位计也不能应用于温度频繁变化的场合。
西门子超声波液位计的工作原理 液位计工作原理
西门子超声波液位计的工作原理液位计工作原理西门子超声波液位计是由微处理器掌控的数字液位仪表。
在测量中超声波脉冲由西门子传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。
由于接受非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
西门子超声波液位计由三部分构成：超声波换能器、处理单元、输出单元。
西门子超声波液位计产品简介西门子超声波液位计可接受二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当接受直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当接受交流220v供电时，或者当接受直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。
直流或交流供电，具有4～20mADC，高处与低处位开关量输出量程范围：0—50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC 系统监控。
西门子超声波液位计的工作原理西门子超声波液位计工作原理是由超声波换能器（探头）发出高频脉冲声波碰到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=CT/2.由于发射的超声波脉冲有确定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波物位计的型号有关。
探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：距离 [m] = 时间声速/2 [m]声速的温度补偿公式：环境声速= 331.5 + 0.6温度西门子超声波液位计磁性浮子液位计日常故障分析磁性浮子液位计是液位计常用产品类型，具有显示直观、不需电源、维护量小、维护和修理费用低等优点，是玻璃板液位计更新换代的升级产品。

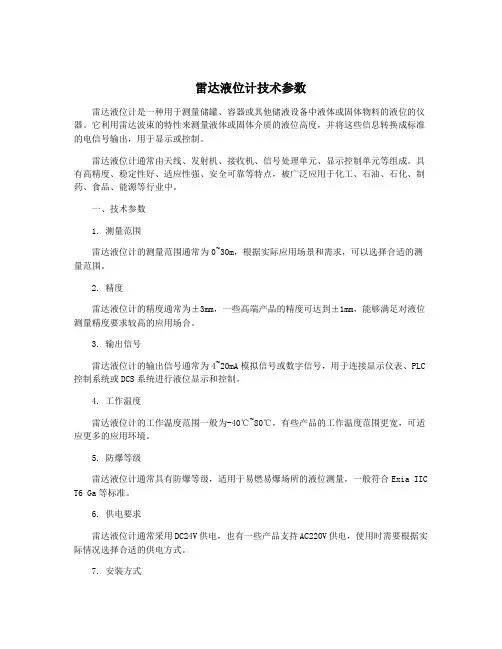

雷达液位计技术参数
雷达液位计技术参数雷达液位计是一种用于测量储罐、容器或其他储液设备中液体或固体物料的液位的仪器。
它利用雷达波束的特性来测量液体或固体介质的液位高度，并将这些信息转换成标准的电信号输出，用于显示或控制。
雷达液位计通常由天线、发射机、接收机、信号处理单元、显示控制单元等组成。
具有高精度、稳定性好、适应性强、安全可靠等特点，被广泛应用于化工、石油、石化、制药、食品、能源等行业中。
一、技术参数1. 测量范围雷达液位计的测量范围通常为0~30m，根据实际应用场景和需求，可以选择合适的测量范围。
2. 精度雷达液位计的精度通常为±3mm，一些高端产品的精度可达到±1mm，能够满足对液位测量精度要求较高的应用场合。
3. 输出信号雷达液位计的输出信号通常为4~20mA模拟信号或数字信号，用于连接显示仪表、PLC 控制系统或DCS系统进行液位显示和控制。
4. 工作温度雷达液位计的工作温度范围一般为-40℃~80℃，有些产品的工作温度范围更宽，可适应更多的应用环境。
5. 防爆等级雷达液位计通常具有防爆等级，适用于易燃易爆场所的液位测量，一般符合Exia IIC T6 Ga等标准。
6. 供电要求雷达液位计通常采用DC24V供电，也有一些产品支持AC220V供电，使用时需要根据实际情况选择合适的供电方式。
7. 安装方式雷达液位计可以选择不同的安装方式，如侧装式、法兰装式、插入式等，根据储液设备的结构和要求选择合适的安装方式。
8. 材质雷达液位计的材质通常为不锈钢，也有一些产品采用特殊材质，以适应不同液体或固体介质的测量要求。
以上是关于雷达液位计的一些主要技术参数，这些参数直接影响着雷达液位计的应用性能和使用效果。
在选择雷达液位计时，需要根据实际需求和应用场景来确定合适的技术参数，以确保雷达液位计能够准确、稳定地进行液位测量，并满足对液位测量精度和安全性要求的应用需求。
液位计
目录01磁翻柱液位计02浮球液位计（液位开关）03防爆浮球液位开关04玻璃板式液位计05玻璃管式液位计06钢带液位计07重锤探测液位计08超声波物位计09智能雷达液位计10导波雷达液位计11电容式液位计12射频导纳物位控制器13音叉物位控制器14磁致伸缩物位计15压力液位变送器16小型浮球液位计（液位开关）磁致伸缩物位计工作原理：磁致伸缩液位传感器的工作原理：由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。
适用范围及特点：该产品使用进口芯片和先进工艺生产，经过公司技术人员的改进，产品设计合理、安装方便、结构精巧、环境适应性强、不需定期重标和维护。
具有精度高、稳定性好、可靠性高、输出信号多样、使用寿命长、安全可靠等优点。
广泛应用于工业过程控制、石油加工、制药、食品加工、水处理、加油站地下库存等领域中的液位、温度、密度、界面情况等物理参数的监测、警报与控制。
主要性能参数：正常工作条件：环境温度：-20～80℃；相对湿度：5%～100%（包括直接湿）；环境压力：86kPa～108 kPa；量程范围：0—12米，( 可根据用户要求定制) ；工作电源：24VDC ；信号输出：4-20mA标准电流信号；测量精度：±1mm或0.3%FS(电流输出型) ；工作压力：≤4.0Mpa；介质要求：密度≥0.5g/cm3、粘度≤0.05Pa.s；工作温度：T1:0~70 ℃、T2：-25~+80 ℃、 T3：-40~+85℃；重复性误差：优于0.01%FS；分辨率：优于0.1%FS迟滞：优于0.1%FS温度影响：±0.07%FS/ ℃零点调整范围：20%FS满量程调整范围：20%FS频率响应时间：0.2~5ms (根据量程大小而定)；连接形式：法兰连接；防爆标志：隔爆型:EXd ⅡCT6外壳防护等级：IP65测杆承受的压力：≤34Mpa型号及说明TQ-CZUL厂家代号G刚性杆传感器型式R柔性杆1常压过程压力(MPa)21.6 Mpa32.5 Mpa44.0 Mpa1法兰过程连接2螺纹P普通型变送器类型I本安防爆型B电流输出型1全不锈钢接触介质材质2不锈钢+F4其他1显示仪显示方式2数显表3其他X其他选项：如温度测量点个数等其他选项压力液位变送器测量原理：压力传感器深入或接触被测量液体时，将受到的介质压力P与被测量液体的液位的高度h成正比例，且线性度很高：即：P=ρgh其中：ρ：被测量介质的密度（kg/m3）g：当地的重力加速度（m/s2）h：被测量液体的高度（m）对于一定的被测量介质和同一个地点，ρ和g均为常数。

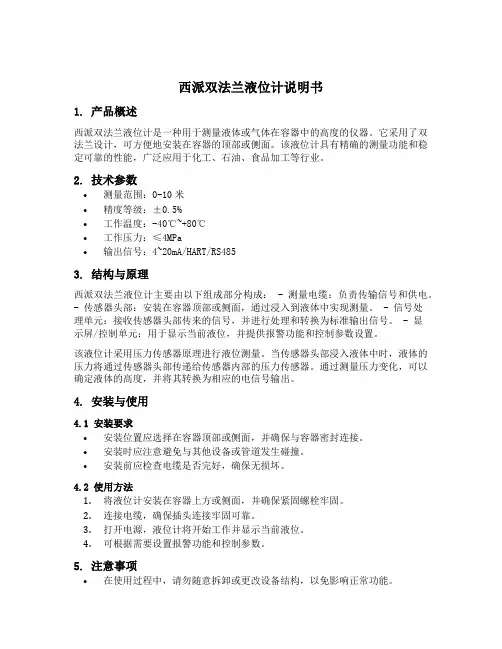

西派双法兰液位计说明书
西派双法兰液位计说明书1. 产品概述西派双法兰液位计是一种用于测量液体或气体在容器中的高度的仪器。
它采用了双法兰设计，可方便地安装在容器的顶部或侧面。
该液位计具有精确的测量功能和稳定可靠的性能，广泛应用于化工、石油、食品加工等行业。
2. 技术参数•测量范围：0-10米•精度等级：±0.5%•工作温度：-40℃~+80℃•工作压力：≤4MPa•输出信号：4~20mA/HART/RS4853. 结构与原理西派双法兰液位计主要由以下组成部分构成： - 测量电缆：负责传输信号和供电。
- 传感器头部：安装在容器顶部或侧面，通过浸入到液体中实现测量。
- 信号处理单元：接收传感器头部传来的信号，并进行处理和转换为标准输出信号。
- 显示屏/控制单元：用于显示当前液位，并提供报警功能和控制参数设置。
该液位计采用压力传感器原理进行液位测量。
当传感器头部浸入液体中时，液体的压力将通过传感器头部传递给传感器内部的压力传感器。
通过测量压力变化，可以确定液体的高度，并将其转换为相应的电信号输出。
4. 安装与使用4.1 安装要求•安装位置应选择在容器顶部或侧面，并确保与容器密封连接。
•安装时应注意避免与其他设备或管道发生碰撞。
•安装前应检查电缆是否完好，确保无损坏。
4.2 使用方法1.将液位计安装在容器上方或侧面，并确保紧固螺栓牢固。
2.连接电缆，确保插头连接牢固可靠。
3.打开电源，液位计将开始工作并显示当前液位。
4.可根据需要设置报警功能和控制参数。
5. 注意事项•在使用过程中，请勿随意拆卸或更改设备结构，以免影响正常功能。
•避免将设备暴露在过高温度或湿度环境中，以免损坏。
•定期检查电缆和传感器的连接状态，确保正常工作。
•如遇到故障或异常情况，请及时联系售后服务。
6. 维护与保养•定期清洁传感器头部，并确保无积聚物影响测量准确性。
•检查电缆是否有磨损或损坏，如有需要及时更换。
•定期进行校准，以确保测量精度。
以上为西派双法兰液位计的说明书内容，希望能对用户在安装和使用过程中提供帮助。
浮球液位计说明书
浮球液位计说明书篇一：浮球液位计说明书USX型磁浮球液位计一、概述浮球液位计由浮球、插杆等组成。
浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点，浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。
浮球液位计也适用于大坝水位，水库水位监测与污水处理等等二、产品技术参数：测量范围：0～3500mm 供电电压：12～36V DC输出信号：两线制4~20mA.DC或叠加数字信号，由用户选择开方或线性输出；负载电阻：250Ω测量精度：±2.5%F.S 环境温度：-40～80℃工作温度：-20～120℃公称压力：≤2.5MPa法兰标准：A：JB/T82.1-94（平面法兰）DN100 PN1.6 球φ90 B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ7633介质密度：≥0.65g/cm 介质粘度：≤0.015Pa.s 接液材质：不锈钢304 防爆等级：EX iaⅡCT 5三、接线图四、选型型号示例：插入深度2200mm，测量范围0-20XXmm，地下型（内置传感器上装式），配现场数显仪表（一次表），配套XM型智能数显仪可提供对外控制（触点常开动闭），普通型产品。
标记为：USX2-2200/20XXPAKb五、浮球液位计校验与试验：a. 下限（即零点）调试：浮球处于最低位置时（即零点），调下限旋钮，使数显表显示4mA。
b.上限（即满度）调试：将浮球移至最高位置或设定位置时（即满度），调上限旋钮，使数显表显示输出20mA。
浮球液位计说明书
浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。
b、控制点可以做一点或二点。
c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
ROSEMOUNT罗斯蒙特雷达液位计介绍
+
+
=
Identical probes as 3300 GWR
31
Reusing the proven 5400 electronics platform
Modular FF shared with 5400 secures interoperabiltiy with all major hosts.
20
导波雷达液位计－测量原理
TDR (时域反射)技术 微波脉冲沿导波杆传播 脉冲在到达不同介电常数的介质 表面(液面)时, 一部分能量将反 射返回雷达头 空高(液面上方) = 脉冲传播速度 X 消耗的时间 /2
Click picture to run movie
21
An Emerson Process Management Company
5600的传播天线形式
抛物面式
Std. Opt.
11 20” Stainless steel
圆锥式
3”, 4”, 6”, 8” SST Hastelloy, monel, tantal
棒状
2”,3’’,4“ PTFE
过程密封式
4”, 6” PTFE Ceramics, 4” , 6”
An Emerson Process Management Company
测量量程: 0～ 23.5m
23
An Emerson Process Management Company
不同导波杆形式适合不同的应用
24
An Emerson Process Management Company
导播杆形式 和导波的外形
同轴
Байду номын сангаас
磁浮子液位计详细说明
磁浮子液位计详细说明磁性浮子式液位计具有显示直观醒目、不需电源，安装方便可靠，维护量小，维修费用低的优点，是玻璃管，玻璃板液位计的升级换代产品。
可广泛应用于石油，化工，电站，制药，冶金，船舶工业，水/污水处理等行业的罐，槽，箱等容器的液位检测。
介绍：磁浮子液位计是以磁性浮子为感应元件，并通过磁性浮子与显示色条中磁性体的耦合作用，反映被测液位或界面的测量仪表。
磁浮子液位计工作原理磁浮子式液位计和被测容器形成连通器，保证被测量容器与测量管体间的液位相等。
当液位计测量管中的浮子随被测液位变化时，浮子中的磁性体与显示条上显示色标中的磁性体作用，使其翻转，红色表示有液，白色表示无液，以达到就地准确显示液位的目的。
用户还可根据工程需要，配合磁控液位计使用，可就地数字显示，或输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。
也可以配合磁性控制开关或接近开关使用，对液位监控报警或对进液出液设备进行控制。
磁性浮子液位计各类型产品1.（基本型）2.UHZ-592磁性浮子液位计（夹套型）3.UHZ-593磁性浮子液位计（防霜型）4.UHZ-594磁性浮子液位计（防腐型)5.UHZ-595磁性浮子液位计（顶装型）6.UHZ-596磁性浮子液位计（吊绳型）7.UHZ-597磁性浮子液位计（内衬型）8.UHZ-598磁性浮子液位计（液化气型）9.UHZ-599磁性浮子液位计（界面型)（三）技术参数1、测量范围：根据用户要求（最大6000mm）UHZ5952、测量精度：≤±10mm3、介质压力：-1.0－6.0Mpa4、介质温度：-40℃～450℃5、介质粘度：≤10-4㎡/S6、介质比重：≥0.35g/cm37、管体材质：由具体密度而定8、安装法兰：标准DN20。
也可以根据用户要求9、排污阀：（Q11f－15PC1/2’’）内螺纹管式球阀放气孔：GZ1/2” 管堵头磁浮子液位计安装a) 用户在收到产品时应认真检查产品，是否在运输中受到的损害，并且检查是否和定货要求一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品介绍
▲概述
YUHZ系列翻柱式磁性浮子液位计是
以浮子为测量元件，经磁性系统偶合
将受压或敞口容器中的被测介质液
位传递至指示器的液位或界位测量
仪表，浮子液位计具有结构简单，控
制功能齐全、读数直观、醒目、测量
范围大等优点尤其是在大量程、强磁
性场合更为适用。根据用户反映翻球
及翻板式浮子液位计指示误差大，灵
敏度不高。我厂引进国外先进技术设
计了翻柱式液位计，使现场指示更加
可靠，清晰。翻柱式指示精装与翻球
式相比可提高 2倍。
序号 型 号 规 格 中 单 元 文 字 含义
1 YUHZ- 浮子式液位计
2 54 磁性偶合翻球式
3 58 磁性偶合翻板式
4 59 磁性偶合翻柱式
5 S 标准型 T 上带指示器型
D 下带指示器型
6
Y 液位测量
J 界面测量
7 B 不锈钢 F 聚四氟乙烯衬里
V PVC(聚氯乙烯)PN0.6MPa
8
0.6 PN0.6MPa
1.0 PN1.0MPa
1.6 PN1.6MPa
2.5 PN2.5MPa
4.0 PN4.0MPa
6.3 PN6.3MPa
10.0 PN10.0MPa
X 其它压力第级
9
D 不带报警器
A 带上报警器
B 带下报警器
C 带上下报警器
10
dc 24VDC
ac 220VAC 50HZ
11
W 无远传，变送装置
U
有远传变送装置，输出
4-20mADC
12 /p 普通型 /i 本安型
/d 隔爆型
13
Z 带蒸气夹套
S 带防霜玻璃
/LB 配安全栅(本安型)
/M 配MXT-175数显仪
14 YUHZ- S Y F 4.0 C ac U /i Z 标志示例
翻柱式磁性浮子液位计，
标准型，液位测量，聚四
氯乙烯衬里，PN4.0，带
上下限报警，220VAC，远
传输出4-20mADC,本安
型，带蒸汽夹套。
重量(kg) 45 48 53 60 66 73 82 90
H(mm) 300 500 800 1200 1600 2000 2500 3000
▲主要技术参数
·基本型
测量范围(即安装法兰中心柜)
500、800、1200、1400、1700、2500、4000、6000；
现场指示精度：±5mm；
工作温度：-196℃～120℃、120℃～300℃(高温型)；
介质密度差：≥0.15g/cm 3 (测量界位)；
介质密度：≥0.45g/cm 3 (测量液位)；
介质稳波：≤1st(10 -4 m 2/s);
·过程连接法兰：
当浮子液位计压力等级为PN1.6、2.5、4.0MPa时，其过程连接法兰均接
JB82.2-94可动凸面法兰制造(即PN2.5Mpa的压力等级仍配PN4.0MPA等级的
法兰)，用户自配凹面法兰(可与带凹面法兰的阀门直接连接)。
当浮子液位计压力等级为PN6.4、10.0、16.0MPa时，其时程连接为
JB82.2-94、DN25固定凸面法兰制造，过程连接法兰等级与浮子液位诗相同。
(可与带凹面法兰的阀门连接)。
用户如需特殊法兰(如HGJ、GB、ANSI等标准)，需在订货时注明
环境振动：频率≤25HZ，振幅≤0.5mm(在实际支持状态下)
测量范围(mm) 500 800 1100 1400 1700 2500 4000 6000
重量(kg) 14 17 21 24 28 36 52 74
▲液位远传装置 ·远传量程：0～6000mm(任意选用) ·精度：±10.0mm ·回差：±10.0mm ·输出信号：4～20mADC ·远传最大距离：3km ·负载电阻：250Ω(不包括导线电阻200Ω) ·供电电源：24VDC,220VAC 50Hz ▲液位报警器
·输出形式:三常开、三常闭
开关信号
·能点容量：22VAC 2A
·工作寿命：>10 5次
·报警精度：±5mm
·供电电源：24VDC、220VAC
50Hz;
·环境温度：-40～60℃
·环境温度：-40～60℃ ·出线口接头：内螺纹M20×1.5 ·防爆型式和标志" 本安型：ibIICT5 隔爆型：dIIBT5 ·出线口接头：内螺纹
M20×1.5
·防爆式标志:本安型
ibIIBT4
隔爆型dIIBT4
▲结构原理
液位计由基本型，液位报警器和液位远传装置三部分组成。基本型是按磁性
浮子在液位中产生浮力的阿基米德定律和磁钢同性相斥，异性相吸的性质研
制而成。根据上述原理，将液位的变化线性量经磁性传递现场指示器，液相
为红色，气相为白色。液位报警经磁报警液位所需控制位置，转换器安装在
控制器内。
▲安装尺寸
·液位远传装置由磁性材料钭液位的变化线性地转换直流4～20mA电流信
号，传递给二次仪表实现液位的远传、测量、控制和纪录。
▲使用须知
·YUHZ系列液位计的报警，远传均按
隔爆及本安型标准要求制造，故普通型
即为隔爆型，与本安型仅差安全栅，将
普通型或隔爆型按图接入安全栅即为
本安型。
·本安系统在调试时，必须绕开安全栅，即在调试时，将安全栅两段导线直
接连接以免损坏安全栅。
安全栅具体安装要求见该产品的说明书。
▲订货须知
订货时提供下列数据
·型号规格
·被侧介质密度
·测量范围
·工作范围
·工作温度
·材质要求
·配件要求
