盾构机刀盘驱动系统液压故障案例分析一、海瑞克盾构刀盘驱动液压系统的故障分析及处理1.液压系统深圳某地铁项目使用的德国海瑞克盾构机，其刀盘驱动系统为泵、液压马达闭式回路，由3台并联的斜盘式轴向柱塞变量泵和8台并联的轴向柱塞液压马达组成。
系统附带补油液压泵、控制泵等元件。
整个系统为电比例调速，恒功率保护方式。
泵采用带有补油冲洗阀的双向变量泵。
2.故障及原因分析（1）故障现象盾构在掘进时，三个刀盘泵突然出现故障无法重新起动。
主控室显示补油液压泵压力不足，达不到设计要求的最低补油压力，此时补油液压泵压力显示为1.8MPa，而设定值为2.7MPa左右。
（2）原因分析1）检查油箱液位，液位常，可以排除吸油不足的因素。
2）检查补油液压泵溢流阀。
怀疑溢流阀被卡，造成卸荷。
清洗溢流阀后再装回原来位置仍不能建立正常压力，由此判断溢流阀无故障。
3）补油液压泵为螺杆泵，自身抗污染能力很强，由于补油液压泵自身原件损坏造成压力不足的可能性很小，而且在关闭补油液压泵出口球阀的情况下，调节补油液压泵溢流阀，压力显示与新泵相同，可以排除补油液压泵自身的问题。
至此可以判断补油液压泵压力不足是由于部分流量从某个地方非正常流走造成的。
4）补油液压泵除对闭式回路进行补油和对3台主泵进行壳体冷却外，还为螺旋输送机的减速器进行壳体冷却，在补油主管路上还装有蓄能器。
检查蓄能器回油管，没有油液流出；关闭通往螺旋输送机减速器管路上的球阀，补油压力还是达不到设计要求。
由此可以判断三个刀盘泵内部泄漏是造成补油压力不足的主要原因。
5）在观察三个刀盘泵泄漏油管时发现，3号刀盘泵泄漏油管有大量油液流动的迹象，同时发现斜盘没有归零，卡在5°左右的位置。
随即打开3号刀盘泵泄漏油口，发现有铜屑杂质，接着在冷却循环过滤器也发现了大量铜屑。
随即将3号刀盘泵送生产厂家拆检，发现泵的内部已严重损坏。
如滑靴磨损严重，其中的两个已碎裂成多块，固定回程盘的8颗螺栓也全部剪切断裂，且回程盘已断裂成三部分。
隧道施工中的盾构机故障排除与维修技术
隧道施工中的盾构机故障排除与维修技术一、引言随着城市化进程的加快，隧道工程的建设日益频繁。
在隧道施工中，盾构机是一种非常重要的施工工具，它能够高效地施工各类隧道。
然而，由于复杂的施工环境和长时间的使用，盾构机可能会遇到各种故障，影响工程进展。
因此，掌握盾构机故障排除与维修技术对于保证隧道工程的顺利进行至关重要。
二、盾构机故障原因分析盾构机故障的原因多种多样，常见的包括机械故障、电气故障和液压系统故障等。
机械故障可能是由于零部件磨损引起的，例如轴承故障、链条断裂等。
电气故障一般是由于电路短路、电机故障等造成的。
液压系统故障则可能是由于管道泄漏、油泵损坏等原因导致。
针对不同的故障原因，需要采取相应的排除和维修措施。
三、盾构机故障排除技术1. 机械故障排除机械故障是盾构机故障中最常见且最严重的问题之一。
首先，需要进行故障检测和问题定位，确定具体故障点。
其次，根据故障点的具体情况，采取相应的修复措施。
可能需要更换损坏的零部件，例如更换磨损的轴承、断裂的链条等。
此外，还需要进行必要的保养和维护工作，延长盾构机的使用寿命。
2. 电气故障排除电气故障较盾构机的其他故障类型而言，发生的频率较高。
在进行电气故障排除时，首先需要检查电路和电机，确定故障点。
然后，对有问题的电路进行修复或更换，确保电气系统正常运行。
此外，还需要做好电气设备的维护和保养工作，定期检查电路连接是否牢固，防止电线老化导致的故障。
3. 液压系统故障排除液压系统是盾构机正常运行的重要组成部分，而液压系统故障的发生对盾构机的使用产生了严重的影响。
当发生液压系统故障时，需要检查液压油是否充足和是否有泄漏。
如果有漏油现象，则需要及时堵漏。
同时，检查液压泵、液压缸等设备是否损坏，确定问题所在，进行相应的修复和更换。
四、盾构机故障维修技术除了排除故障，盾构机的维修工作同样重要。
定期的维护保养和细致的维修工作可以延长盾构机的使用寿命，提高工作效率。
维修技术包括以下几个方面：1. 定期检查定期检查是盾构机维修工作的基础，可以发现一些潜在的问题，并进行及时的维修。

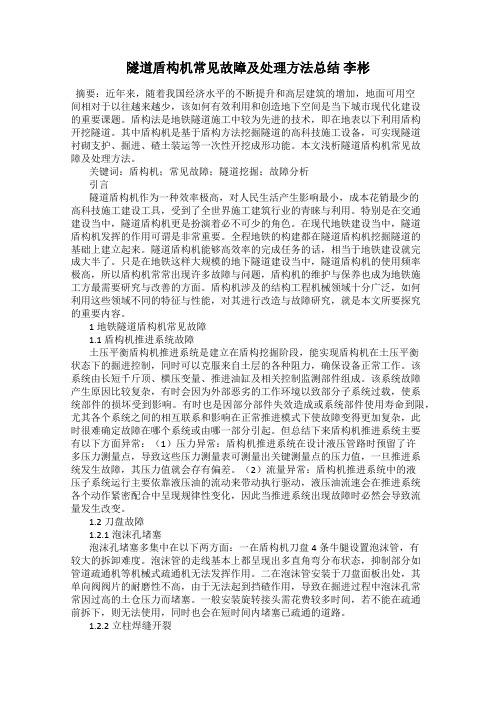

隧道盾构机常见故障及处理方法总结 李彬
隧道盾构机常见故障及处理方法总结李彬摘要：近年来，随着我国经济水平的不断提升和高层建筑的增加，地面可用空间相对于以往越来越少，该如何有效利用和创造地下空间是当下城市现代化建设的重要课题。
盾构法是地铁隧道施工中较为先进的技术，即在地表以下利用盾构开挖隧道。
其中盾构机是基于盾构方法挖掘隧道的高科技施工设备，可实现隧道衬砌支护、掘进、碴土装运等一次性开挖成形功能。
本文浅析隧道盾构机常见故障及处理方法。
关键词：盾构机；常见故障；隧道挖掘；故障分析引言隧道盾构机作为一种效率极高，对人民生活产生影响最小，成本花销最少的高科技施工建设工具，受到了全世界施工建筑行业的青睐与利用。
特别是在交通建设当中，隧道盾构机更是扮演着必不可少的角色。
在现代地铁建设当中，隧道盾构机发挥的作用可谓是非常重要。
全程地铁的构建都在隧道盾构机挖掘隧道的基础上建立起来。
隧道盾构机能够高效率的完成任务的话，相当于地铁建设就完成大半了。
只是在地铁这样大规模的地下隧道建设当中，隧道盾构机的使用频率极高，所以盾构机常常出现许多故障与问题，盾构机的维护与保养也成为地铁施工方最需要研究与改善的方面。
盾构机涉及的结构工程机械领域十分广泛，如何利用这些领域不同的特征与性能，对其进行改造与故障研究，就是本文所要探究的重要内容。
1地铁隧道盾构机常见故障1.1盾构机推进系统故障土压平衡盾构机推进系统是建立在盾构挖掘阶段，能实现盾构机在土压平衡状态下的掘进控制，同时可以克服来自土层的各种阻力，确保设备正常工作。
该系统由长短千斤顶、横压变量、推进油缸及相关控制监测部件组成。
该系统故障产生原因比较复杂，有时会因为外部恶劣的工作环境以致部分子系统过载，使系统部件的损坏受到影响。
有时也是因部分部件失效造成或系统部件使用寿命到限，尤其各个系统之间的相互联系和影响在正常推进模式下使故障变得更加复杂，此时很难确定故障在哪个系统或由哪一部分引起。
但总结下来盾构机推进系统主要有以下方面异常：（1）压力异常：盾构机推进系统在设计液压管路时预留了许多压力测量点，导致这些压力测量表可测量出关键测量点的压力值，一旦推进系统发生故障，其压力值就会存有偏差。
探讨盾构机电气系统及调试常见故障与解决方法
探讨盾构机电气系统及调试常见故障与解决方法摘要：伴随着我国当前经济建设如火如荼的发展，盾构机在地下挖掘过程中的应用也逐渐广泛且技术手段也逐渐趋向成熟，盾构机可以非常有效的保证地下挖掘过程的稳定性，是地下施工的重要施工装置。
盾构机的主要系统是由电气等部分构成的。
如果盾构机电气系统出现了问题，就会导致整个盾构施工不能平稳有序进行。
所以必须要采用一些实际的解决措施与方案来预防和避免故障的出现，当故障出现时能够迅速做出判断处理。
因此，本文对盾构电气组成系统及其常见的故障进行了分析研究，然后相对应的提出了解决方案和预防措施。
关键词：盾构；电气系统；故障；解决方案引言对于盾构机的控制操作而言，虽然盾构机的种类非常之多，但是其工作原理以及系统的组成中PLC电气控制系统是其控制核心基础。
在实际施工的过程之中，对盾构机的合理使用以及维护措施，可以有效且充分的发挥其所有的优势，以此提高整个工程的效率并为推进整个地下挖掘工程的不断发展奠定良好的基础。
因此预防电气故障及盾构机电气系统出现故障时要及时针对问题做出一系列的解决方案与措施，这样才能保证整个工程可以继续进行。
1 盾构机电气系统的组成1.1高压供配电要想确保盾构机可以在地下挖掘工程中的掘进能源供给，就必须接入10kv高压电、使用足够长的高压电缆从地面高压环网柜接入以及盾构台车高压电缆卷筒等为整个系统不断的提供电量。
1.2变压器盾构机里面所常见且常用的变压器有干式变压器以及油浸式变压器等。
干式变压器的体积较大且价格很贵，维护较为方便。
而油浸式变压器虽然维护不方便，但是价格较低其体积小。
1.3软启动器对于那些功率很大的电动机来说，当它们启动时内部会有较大的电流直接冲击，因此要合理避免较大电流对其的影响，大功率电动机就需要软启动器来进行调节。
1.4补偿电容器补偿电容器利用无功率的自动补偿控制器来对系统进行补充控制，然后通过控制接触器来自行切换电容组以便达到补偿功率的最终目的。
盾构机常见问题

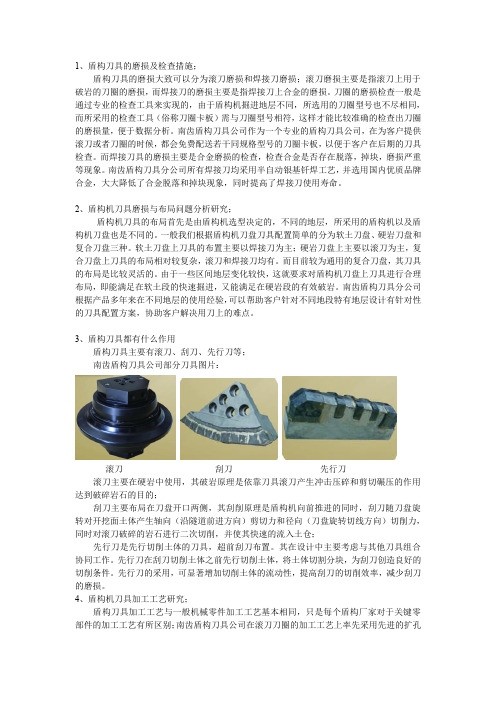

1、盾构刀具的磨损及检查措施；盾构刀具的磨损大致可以分为滚刀磨损和焊接刀磨损；滚刀磨损主要是指滚刀上用于破岩的刀圈的磨损，而焊接刀的磨损主要是指焊接刀上合金的磨损。
刀圈的磨损检查一般是通过专业的检查工具来实现的，由于盾构机掘进地层不同，所选用的刀圈型号也不尽相同，而所采用的检查工具（俗称刀圈卡板）需与刀圈型号相符，这样才能比较准确的检查出刀圈的磨损量，便于数据分析。
南齿盾构刀具公司作为一个专业的盾构刀具公司，在为客户提供滚刀或者刀圈的时候，都会免费配送若干同规格型号的刀圈卡板，以便于客户在后期的刀具检查。
而焊接刀具的磨损主要是合金磨损的检查，检查合金是否存在脱落，掉块，磨损严重等现象。
南齿盾构刀具分公司所有焊接刀均采用半自动银基钎焊工艺，并选用国内优质品牌合金，大大降低了合金脱落和掉块现象，同时提高了焊接刀使用寿命。
2、盾构机刀具磨损与布局问题分析研究；盾构机刀具的布局首先是由盾构机选型决定的，不同的地层，所采用的盾构机以及盾构机刀盘也是不同的。
一般我们根据盾构机刀盘刀具配置简单的分为软土刀盘、硬岩刀盘和复合刀盘三种。
软土刀盘上刀具的布置主要以焊接刀为主；硬岩刀盘上主要以滚刀为主，复合刀盘上刀具的布局相对较复杂，滚刀和焊接刀均有。
而目前较为通用的复合刀盘，其刀具的布局是比较灵活的。
由于一些区间地层变化较快，这就要求对盾构机刀盘上刀具进行合理布局，即能满足在软土段的快速掘进，又能满足在硬岩段的有效破岩。
南齿盾构刀具分公司根据产品多年来在不同地层的使用经验，可以帮助客户针对不同地段特有地层设计有针对性的刀具配置方案，协助客户解决用刀上的难点。
3、盾构刀具都有什么作用盾构刀具主要有滚刀、刮刀、先行刀等；南齿盾构刀具公司部分刀具图片：滚刀刮刀先行刀滚刀主要在硬岩中使用，其破岩原理是依靠刀具滚刀产生冲击压碎和剪切碾压的作用达到破碎岩石的目的；刮刀主要布局在刀盘开口两侧，其刮削原理是盾构机向前推进的同时，刮刀随刀盘旋转对开挖面土体产生轴向（沿隧道前进方向）剪切力和径向（刀盘旋转切线方向）切削力，同时对滚刀破碎的岩石进行二次切削，并使其快速的流入土仓；先行刀是先行切削土体的刀具，超前刮刀布置。
