母线电缆绝缘子.共69页
第八章母线电力电缆及绝缘子
•单芯、双芯、三芯、四芯。
（4）按传输电能的形式分
•直流电缆和交流电缆。
（5）按特殊需求分
•输送大容量电能的电缆、阻燃电缆和光纤复合电缆等。
（6）按电缆绝缘材料和结构分
• 油浸纸绝缘电缆、聚氯乙烯绝缘电缆（简称塑力电缆）、交联聚乙 烯绝缘电缆（简称交联电缆）、橡皮绝缘电缆、高压充油电缆等。
电力电缆的种类及特点
缺点：造价高、敷设麻烦、维护检修不便、难 于发现和排除故障
电力电缆主要用于：发电厂、变电站的进出线 ；跨越海峡、山谷及江河地区；大城市缺少 空中走廊的地区；国防等特殊需要的地区
电力电缆的基本结构
1.电缆线芯
• 传导电流。通常由多
股2铜.绝绞线缘或铝层绞线制成。 根据导体的芯数，可分为
3.保护层 • 单芯使、各双导芯体、之三间芯及和导四芯
电力电缆的种类及特点
（1）按电压等级分
（2）按电缆导电线芯截面分 •
低压电缆（1kV及以下）；中压电缆（3、6、l0、35kV）；高压电
缆（60kV及以上）。
（3）按电缆芯数分 • 2.5，4，6，110，16，25，35，50，70，95，120，150，185 ，240，300，400，500，625，800mm2。
第八章母线电力电缆及 绝缘子
2020年7月26日星期日
课程要求
教学目标：
（1）掌握电力电缆的使用特点、基本 结构及其作用；
（2）了解电缆型号、种类，各种电缆 的特点；
（3）了解电缆头的制作技术要求；
（4）了解电缆敷设和运行维注意事项
。ቤተ መጻሕፍቲ ባይዱ
•首页
重点难点
重点：电缆基本结构及其作用、种 类及特点、电缆头制作。

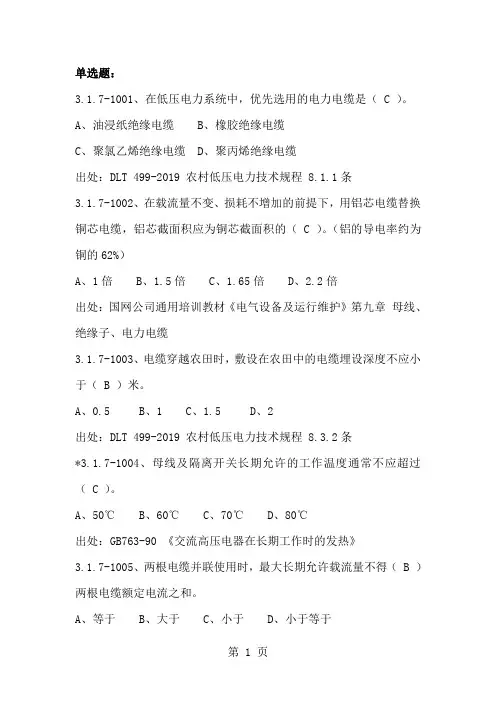

317母线、绝缘子及电缆共13页
单选题：3.1.7-1001、在低压电力系统中，优先选用的电力电缆是（ C ）。
A、油浸纸绝缘电缆B、橡胶绝缘电缆C、聚氯乙烯绝缘电缆D、聚丙烯绝缘电缆出处：DLT 499-2019 农村低压电力技术规程 8.1.1条3.1.7-1002、在载流量不变、损耗不增加的前提下，用铝芯电缆替换铜芯电缆，铝芯截面积应为铜芯截面积的（ C ）。
（铝的导电率约为铜的62%）A、1倍B、1.5倍C、1.65倍D、2.2倍出处：国网公司通用培训教材《电气设备及运行维护》第九章母线、绝缘子、电力电缆3.1.7-1003、电缆穿越农田时，敷设在农田中的电缆埋设深度不应小于（ B ）米。
A、0.5B、1C、1.5D、2出处：DLT 499-2019 农村低压电力技术规程 8.3.2条*3.1.7-1004、母线及隔离开关长期允许的工作温度通常不应超过（ C ）。
A、50℃B、60℃C、70℃D、80℃出处：GB763-90 《交流高压电器在长期工作时的发热》3.1.7-1005、两根电缆并联使用时，最大长期允许载流量不得（ B ）两根电缆额定电流之和。
A、等于B、大于C、小于D、小于等于出处：技能培训教材《用电检查》中级工第四章第二节*3.1.7-1006、（ B ）绝缘子应定期带电检测“零值”或绝缘电阻。
A、棒式B、悬式C、针式D、蝴蝶式出处：国网公司通用培训教材《电气试验》第十七章绝缘子试验3.1.7-1007、低压配电装置上的母线，在运行中允许的温升为（ A ）。
A、30℃B、40℃C、50℃D、60℃出处：GB763-90 《交流高压电器在长期工作时的发热》*3.1.7-1008、悬式绝缘子串上电压的分布通常是( D )。
A、越靠近带电侧电压越高B、越远离带电侧电压越高C、中间高两端低D、中间低两端高。
出处：国网公司通用培训教材《电气试验》第十七章绝缘子试验3.1.7-1009、根据( A )检测劣化的绝缘子。
绝缘子PPT课件
导体 5通过两端孔，与配电装置的载流导体连接起来。
--
6
2 ．户外套管绝缘子
用于户内配电装置的载流导体与户外的载流导体相连接，如 图 6 一 7 所示。
--
7
四、悬式绝缘子 用途： 主要用于输电线和牵引变电所户外软母线与架构的固定使用。
类型： 主要有盘形悬式瓷绝缘子、钢化玻璃绝缘子和 防污型悬式绝缘子。
电缆烘热的方法： 一种是提前将电缆置于有暖气的房子或装有安全火炉的帐 篷里；
另一种是给电缆线芯中通以电流使其发热。
（四）电缆的接头
有两种： 干包电缆头: 电缆末端用绝缘漆和包带来密封的。
环氯树脂电缆头： 是将环氯树脂加入固化 剂混合后，浇灌入模具内，固化成型
--
21
--
22
环氯树脂电缆头特点：
有较高的耐压强度和机械强度，不吸水，化学性能稳定，与 金属豁结力强，有极好的密封性，能根本解决电缆头的漏油 问题。广泛地应用于电缆接头。
类型： 按使用场所可分为户内和户外两大类。
1 ．户内套管绝缘子
有三种形式：
矩形截面载流导体式；
圆形截面载流导体式
不带载流导体的母线型。
图示为具有矩形截面导体的 CA 一 6 / 400 型套管的结构。
--
5
结构组成： 空心瓷壳 1 ， 椭圆形金属法兰盘 2 瓷套管内穿有矩形截面导体 5 ，
法兰上有两个螺孔 3
--
2
( 1 ）外胶装式如图 6 一 1 所示。
组成： 铸铁底座 2 和铸铁帽 3 ，用 水泥胶合剂 4 封装在瓷件 l 的外表面。
( 2 ）内胶装式如图 6 一 2 所示。 绝缘子上、下金属配件均胶装在瓷件孔内。
( 3 ）联合胶装式如图 6 一 3 所示。
第六章 6-7 母线、绝缘子、电力电缆-PPT课件
（3）保护外壳
《发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
由5～8毫米的铝板制成圆管形，在外壳上设 置检修与观察孔。
（4）伸缩补偿装置 在一定长度范围内设置焊接的伸缩补偿装置；
在与设备连接处适当部位设置螺接伸缩补偿装置。
6.7 母线、绝缘子、 电力电缆
二、母线的结构类型
（1）绝缘件
电工瓷、钢化玻璃
（2）金属附件
作用：固定
2.金属附件与瓷件的胶装方式
（1）外胶装
铸铁底座和圆形铸铁帽均用水泥胶合剂胶 装在瓷件的外表面
（2）内胶装 将绝缘子的上、下金属配件均胶装在瓷件孔内
（3）联合胶装 上金属配件采用内胶装，下金属配件采
用外胶装
6.7 母线、绝缘子、 电力电缆
六、电站绝缘子的类型和特点
传导电流。通 常由多股铜绞线 或铝绞线制成。 根据导体的芯数， 可分为单芯、双 芯、三芯和四芯 电缆。
1－导体；2－相绝缘；3－纸绝缘； 4－铅包皮；5－麻衬；6－钢带铠甲； 7－麻被；8－钢丝铠甲；9－填充物
6.7 母线、绝缘子、 电力电缆
八、电力电缆的基本结构
《发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
6.7 母线、绝缘子、 电力电缆
二、母线的结构类型
（4）管形截面母线
《发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
常用在110kV及以上，持续工作电流在 8000A以上的配电装置中。优点：集肤效应小， 电晕放电电压高，机械强度高，散热条件好。
（5）绞线圆形软母线 钢芯铝绞线由多股铝线绕单股或多股钢线的外层
户内支柱绝缘子
《发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
各式绝缘子PPT教案
三 、 绝 缘 子 型号的 意义
2．棒形悬式复合绝缘子型号
符号含义：FXB――高压线路用棒形悬式复合绝缘子；W――大、小伞。示例：
FXB W 3－110/ 70
额定机械拉伸负荷70 kN 额定电压110 kV 设计序号（指爬电比距为25mm/kV） 大、小伞 高压线路用棒形悬式复合绝缘子
第7页/共68页
二 、 绝 缘 子 种类
标准型悬式玻璃绝缘子LXY-120
第8页/共68页
二 、 绝 缘 子 种类
空气动力型盘形悬式玻璃绝缘子
第9页/共68页
二 、 绝 缘 子 种类
盘形悬式绝缘子(地线型)XDP5-70C
第10页/共68页
三 、 绝 缘 子 型号的 意义 1．盘形悬式瓷质绝缘子和盘形悬式玻 璃绝缘 子型号
七、其他 1．棒形瓷绝缘子
长棒型瓷质绝缘子是一种不可击穿 结构， 避免了 瓷质绝 缘子发 生钢帽炸裂而出现的掉串事故。长棒 型绝缘 子使无 线电干 扰水平 改 善，不存在零值或低值绝缘子问题， 从而省 去了对 绝缘子 的检测 、 维护和更换工作。目前全世界长棒型 绝缘子 质量处 于领先 的国家 是 日本和德国，德国生产的长棒型绝缘 子年平 均故障 率仅十 万分之 八。 近年来我国在长棒型绝缘子生产方面 也得到 了发展 ，已研 制生产 出 适用于500kV电压等级的高强 度棒式 绝缘子 ，在我 国华东 地区的 线 路上挂网运行。
第30页/共68页
七、其他
1．棒形瓷绝缘子
长棒型瓷质绝缘子是在总结悬 式绝缘子优缺点基础上，由双层伞 实心绝缘子发展而来，它继承了瓷 的电稳定性，消除了盘型悬式瓷绝 缘子头部击穿距离远小于空气闪络 距离的缺点，同时也改变了头部应 力复杂的帽脚式结构。长棒型绝缘 子有良好的耐污和自清洁性能，在 同等长度和污秽条件下，其电气强 度较瓷质盘式绝缘子高10～25％， 由于绝缘子伞盘间无金具连接，相 比盘型绝缘子串，在绝缘部分第等31长页/共68页 情况下，相当于增加20％的爬距。
绝缘子的安装和维护ppt实用资料
项目五 认识母线、电缆及绝缘子
任务一 认识母线、电缆及绝缘子
1.绝缘子的安装要求
（1）安装前：检查瓷件、法兰完整无裂纹，胶合处填料完整牢固。
（2）支柱绝缘子/穿墙套管的底座或法兰盘不得埋入混凝土或抹灰层内。
（3）无底座和顶帽的内胶装式的低压支柱绝缘子与金属固定件的接触面垫以 厚度不小于的橡胶或石棉纸等缓冲垫圈。
（8）充油套管水 装时，其储油柜及取油样管路应无渗漏，油位指示清晰，注 油和取样阀位置应装设于巡回监视侧，注入套管内的油必须合安装和维护
项目五 认识母线、电缆及绝缘子
任务一 认识母线、电缆及绝缘子
2.绝缘子的维护
运行中的绝缘子应保持清洁无脏污，瓷质部分应无破 损和裂纹现象。对绝缘子应定期清扫，并应检查瓷质部 分有无闪络痕迹，金具有无生锈、损害、缺少开口销的 现象；瓷件与铁件胶合应完好，无松动。
在（绝7）缘6子00表A及面以涂上有母机线硅穿脂墙、套硅管油端、部地的蜡金等属防夹污板涂（料紧；固件除外）采用非磁性材料。 现（在1）一安般装采前用：的检防查污瓷措件施、有法：兰采完用整防无污裂性纹能，好胶的合绝处缘填子料、完增整加牢绝固缘。子串或柱的元件数，以增大设备瓷绝缘的爬电距离； 运 （行7）中6的00绝A及缘以子上应母保线持穿清墙洁套无管脏端污部，的瓷金质属部夹分板应（无紧破固损件和除裂外纹）现采象用。非磁性材料。 （2）支柱绝缘子/穿墙套管的底座或法兰盘不得埋入混凝土或抹灰层内。 （6）安装套管孔径应比嵌入部分大5mm以上，混凝土安装板的最大厚度不得超过50mm。 在多灰尘和有害气体的地区，应对绝缘子加强清扫和制订防污措施。
绝缘子的安装和维护
项目五 认识母线、电缆及绝缘子
任务一 认识母线、电缆及绝缘子
6 绝缘子、母线及电缆
高压电器设备
第六章 绝缘子、母线及电缆
6.3.2 电力电缆
3. 电缆的敷设
在牵引变电所中，电缆都敷设在电缆沟中。 当电力电缆与控制电缆同沟敷设时，应尽量敷设在 沟的两侧，如不能分开，应分层敷设，控制电缆在 下方，电力电缆在上方。 在敷设时要避免绝缘和保护层受到破坏，不能有硬 弯，弯曲处曲率半径应满足有关要求。 当遇到低温时，应加温处理，防止因低温电缆变硬 在敷设时损伤。电缆烘热的方法有两种，一种是提 前将电缆置于有暧气的房子或装有安全火炉的帐蓬 里；另一种是给电缆线芯中通以电流使其发热。
高压电器设备
第六章 绝缘子、母线及电缆
第六章 绝缘子、母线及电缆
荷塘月色 凤凰传奇
高压电器设备
第六章 绝缘子、母线及电缆
6 绝缘子、母线及电缆
6.1 绝缘子 6.2 母线 6.3 电缆
高压电器设备
第六章 绝缘子、母线及电缆
6.1 绝缘子 1. 绝缘子的作用
主要用来支持和固定裸载流导体，并使裸 导体与地绝缘，或使装置中不同电位的载流 导体之间绝缘。
高压电器设备
第六章 绝缘子、母线及电缆
6.3.2 电力电缆
4.电缆的接头
常用 干包电缆头、环氧树脂电缆头两种。
高压电器设备
第六章 绝缘子、母线及电缆
6.3.3 控制电缆
控制电缆用于配电装置中交流500V及以下 （直流1000V及以下）的二次回路中。 控制电缆的芯线有铜和铝两种，在牵引变电 所中为了可靠，一般都用铜芯控制电缆。 控制电缆在选择使用中最关注两个参数，芯 数及截面。应根据需要选择，留有足够备用。 控制电缆的绝缘水平不高，一般只用摇表检 查绝缘情况，不必作耐压试验。
母线电缆绝缘子的选择标准
第五节母线、电缆和绝缘子的选择一.敞露母线及电缆的选择敞露母线一般按下列各项进行选择和校验：①导体材料、类型和敷设方式；②导体截面；③电晕；④热稳定；⑤动稳定：⑥共振频率。
电缆则按额定电压和上述①、②、④项及允许电压降选择和校验1.敞露母线及电缆的选型常用导体材料有铜和铝。
铜的电阻率低，抗腐蚀性强，机械强度大，是很好的导体材料。
但是我国铜的储量不多，价格较贵，因此铜母线只用在持续工作电流大，且位置特别狭窄的发电机、变压器出线处或污秽对铝有严重腐蚀而对铜腐蚀较轻的场所。
铝的电阻率虽为铜的1.7～2倍，但密度只有铜的30％，我国铝的储量丰富，价格较低，因此一般都采用铝质材料工业上常用的硬母线截面为矩形、槽形和管形矩形母线散热条件较好，有一定的机械强度，便于固定和连接，但集肤效应较大。
为避免集肤效应系数过大，单条矩形的截面最大不超过1250mm2。
当工作电流超过最大截面单条母线允许电流时，可用2～4条矩形母线并列使用。
但是由于邻近效应的影响，多条母线并列的允许载流量并不成比例增加，故一般避免采用4条矩形。
矩形导体一般只用于35kV及以下，电流在4000A及以下的配电装置中槽型母线机械强度较好，载流量较大，集肤效应系数也较小。
槽型母线一般用于4000～8000A的配电装置中。
管形母线集肤效应系数小，机械强度高，管内可以通水和通风，因此，可用于8000A以上的大电流母线。
另外，由于圆管形表面光滑，电晕放电电压高，因此可用作110kV及以上配电装置母线截面形状不对称母线的散热和机械强度与导体置放方式有关，下图为矩形母线的布置方式：当三相母线水平布置时，(a)与(b)相比，前者散热较好，载流量大，但机械强度较低，而后者则相反。
(c)的布置方式兼顾了(a)、(b)的优点，但配电装置高度有所增加，因此，母线的布置方式应根据载流量的大小、短路电流水平和配电装置的具体情况确定电缆类型的选择与其用途、敷设方式和使用条件有关。
