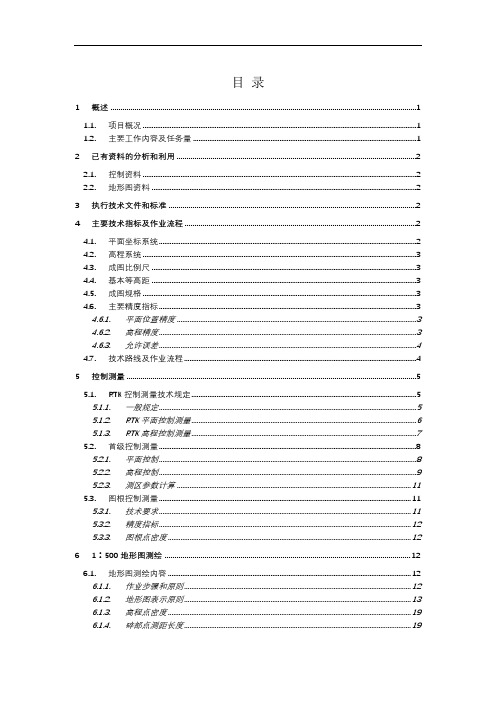

目录1概述 (1)1.1.项目概况 (1)1.2.主要工作内容及任务量 (1)2已有资料的分析和利用 (2)2.1.控制资料 (2)2.2.地形图资料 (2)3执行技术文件和标准 (2)4主要技术指标及作业流程 (2)4.1.平面坐标系统 (2)4.2.高程系统 (3)4.3.成图比例尺 (3)4.4.基本等高距 (3)4.5.成图规格 (3)4.6.主要精度指标 (3)4.6.1.平面位置精度 (3)4.6.2.高程精度 (3)4.6.3.允许误差 (4)4.7.技术路线及作业流程 (4)5控制测量 (5)5.1.RTK控制测量技术规定 (5)5.1.1.一般规定 (5)5.1.2.RTK平面控制测量 (6)5.1.3.RTK高程控制测量 (7)5.2.首级控制测量 (8)5.2.1.平面控制 (8)5.2.2.高程控制 (9)5.2.3.测区参数计算 (11)5.3.图根控制测量 (11)5.3.1.技术要求 (11)5.3.2.精度指标 (12)5.3.3.图根点密度 (12)61∶500地形图测绘 (12)6.1.地形图测绘内容 (12)6.1.1.作业步骤和原则 (12)6.1.2.地形图表示原则 (13)6.1.3.高程点密度 (19)6.1.4.碎部点测距长度 (19)6.2.数字化地形图编辑要求 (19)6.2.1.内业编辑 (19)6.2.2.地形图的拼接与图廓整饰 (21)7组织实施与进度计划 (21)7.1.人员组织 (21)7.2.仪器设备组织 (21)7.3.项目进度计划 (22)8质量控制 (22)8.1.质量控制的依据 (22)8.2.质量过程控制 (22)8.3.作业及作业组自查自检 (22)8.3.1.过程检查 (23)8.3.2.最终检查 (23)8.3.3.项目验收 (23)8.3.4.质量管理点 (24)9安全生产 (24)10环境保护 (24)11提交资料 (25)技术设计书1概述1.1.项目概况XXX是XX新区首个城市公园项目,从规划之初即吸引了国内外众多优秀规划设计团队的高度关注和积极参与,园区包含9位国内外顶尖风景园林大师设计的大师园,园区分布有规划的XX国宾馆、国家超算云中心等地标性建筑物。

1:500地形图测绘技术设计方案

1:500地形图测绘技术设计方案

1:500地形图测绘技术设计⽅案项⽬名称1:500数字地形图测绘项⽬技术设计⽅案公司名称2017年6⽉⽬录1 观⼭湖区概况 01.1 观⼭湖地理概况 01.2 朱昌镇镇概况 01.3 测区简介 01.4 测区范围和⼯作量 01.4.1 测区范围与分布 01.4.2 需要完成的⼯作量 (1)1.4.2.1 平⾯控制测量 (1)1.4.2.2 ⾼程控制测量 (1)26761 6889 梉40603 9E9B 麛*[:39348 99B4 馴35329 8A01 訁 (1) 1.4.2.3 数字地形图测绘 (1)1.5 项⽬分阶段实施计划 (1)2 实施技术⽅法 (1)2.1 已有资料分析应⽤ (2)2.2 图幅分幅与测量基准 (2)rc@40687 9EEF 黯26484 6774 杴29609 73A9 玩`25144 6238 戸 (2) 2.2.1 图幅分幅、图幅编号及图名 (2)2.2.2 测量基准 (2)2.3 测量精度与⽅法 (3)2.4 采⽤的主要技术 (3)2.4.1 GPS测量技术 (3)2.4.2 数字测绘技术 (3)38455 9637 阷gK36053 8CD5 賕29525 7355 獕24975 618F 憏24529 5FD1 忑 (3)3 引⽤、依据技术标准 (3)4 ⽣产硬件、软件配置 (4)4.1 ⽣产硬件投⼊ (4)4.2 ⽣产软件投⼊ (5)5 控制测量 (5)5.1 平⾯控制测量 (5)5.1.1 控制⽹布设⽅案 (5)5.1.2 坐标系统选择 (5)5.1.3 基础控制⽹成果提供 (5)5.1.4 GPS四等⽹与GPS⼀级⽹设计 (5)30780 783C 砼r33459 82B3 芳22827 592B 夫21850 555A 啚32650 7F8A ⽺32204 7DCC 緌}8 5.1.5 GPS四等点与GPS⼀级点选埋 (8)5.1.6 GPS控制⽹测算 (8)5.1.6.1 GPS控制⽹外企观测 (8)5.1.6.2 GPS基线向量解算及检核 (9)5.1.6.3 GPS⽹平差计算 (9)5.2 ⾼程控制测量 (10)5.2.1⾼程控制⽹设计 (10)5.2.2 ⾼程基准 (10)5.2.3 四等⽔准观测 (10)31311 7A4F 穏20148 4EB4 亴 23358 5B3E 嬾22381 576D 坭38732 974C 靌E28716 702C 瀬10 5.2.3.1 四等⽔准测量的基本技术要求和观测技术要求 (10)5.2.3.2 四等⽔准测量外企观测 (10)5.2.4 ⽔准⽹平差计算 (11)5.3 图根控制测量 (11)5.3.1 图根控制点埋设 (11)5.3.2 图根控制点埋设 (11)5.3.3 图根控制点编号 (11)34883 8843 衃 37562 92BA 銺40156 9CDC 鳜25953 6561 敡29078 7196 熖20957 51DD 凝:12 5.3.4 图根控制⽹观测 (12)5. 3. 5图根控制⾼程测量 (12)5. 3. 6 图根控制⽹平差计算 (12)6数字地形图测量 (12)6.1 测绘基本要求 (12)37924 9424 鐤 40603 9E9B 麛*[:39348 99B4 馴35329 8A01 訁 (13)6.2 数字地形图图⾯表⽰ (13)6.3 建筑物结构、性质、层次表⽰ (13)6.4 交通表⽰ (14)6.5 ⽔系表⽰ (14)6.6地貌表⽰ (14)6.7 等⾼距与⾼程注记点精度要求 (14)7.质量报称与安全措施 (16)7.1 ⽣产设备保障 (16)7.2 作业技术⼒量保证 (16)7.3 加强质量检查 (16)7.4 采⽤先进的数据采集⽅法 (16)21126 5286 劆523805 5CFD 峽26399 671F 期m36222 8D7E 赾28101 6DC5 淅31757 7C0D 簍177.5 安全措施 (17)8 提交成果 (17)8.1控制测量成果 (17)8.2地形测量数据 (18)#33905 8471 葱g37115 90FB 郻Y025591 63F7 揷21572 5444 呄 (18)8.3⽂档成果: (18)(1)数字化地形图测量技术设计书(三份)。

1-500地形图测量规范

1-500地形图测量规范

竭诚为您提供优质文档/双击可除1:500地形图测量规范篇一:1:500地形图测量技术设计书农业管理干部学院济南校区1:500地形图技术设计书20xx年12月22日目录1.任务概述……………………………………………………32.测区概况及已有成果资料情况……………………………33.作业依据……………………………………………………44.平面坐标系统、高程系统和基本等高距…………………55.各等级控制点埋石、密度…………………………………56.基础控制测量………………………………………………67.图根控制测量………………………………………………78.地形图测绘…………………………………………………89.保证质量主要措施和要求.......................................1910.拟投入设备、人员及费用.......................................2111.成果检查验收及资料提交 (22)1任务概述为满足农业管理干部学院济南校区的规划建设的需求,本测量队承担了校区1:500数字化地形图测绘任务。

根据项目要求,项目的具体任务如下:(1)在农业管理干部学院济南校区范围内全野外采集1:500比例尺地形图要素;(2)绘制农业管理干部学院济南校区1:500比例尺地形图。

为规范作业,统一技术要求,确保项目成果质量,依据国家、省和农业管理干部学院基础地理信息采集的技术标准和规范,编写本项目技术设计书,以此作为本项目生产的主要依据。

2测区概况及已有成果资料情况2.1测区概况农业管理干部学院济南校区位花园路北农干院路东,属于平原地形,用地大致呈不规则长方形,南北宽约500米,东西长约不足800米。

整个校园地形比较简单,地势呈南高北低,高程1米至3米,且校内树木茂盛,通视条件良好。

2.2已有成果资料(1)测区内有农业管理干部学院测量的自有导线点若干:(2)农业管理干部学院济南校区google卫星地图复印件一份(3)20xx年济南校区平面cad图一份3作业依据(1)《1:5001:10001:2000外业数字测图技术规程》(gb/14912-20xx);(2)国家基本比例尺地形图图式《第1部分:1:5001:1000 1:2000地形图图式》(gb/t20257.1-20xx);(3)《数字测绘产品检查验收规定和质量评定》(gb/t18316-20xx);(4)《测绘成果质量检查与验收》gb/t24356—20xx;(5)《城市测量规范》cjj8-99;(6)《测绘产品检查验收规定》ch1002-1995;(7)《测绘产品质量评定标准》ch1003-1995;(8)gb14804-93《1:500、1:1000、1:2000地形图要素分类与代码》;(9)gb12898-91《国家三、四等水准测量规范》;(10)《农业管理干部学院济南校区1:500地形图技术设计书》。

1:500地形测量技术设计方案

1:500地形测量技术设计方案

1:500地形测量技术设计方案四川建筑职业技术学院二OO七年六月一、基本情况:(一)测区概况本测区位于德阳与中江交界处,富兴镇,富兴镇是典型的丘陵地带,地形相对复杂,位于测区边缘有德中路,其中包括富兴镇,富兴镇阳平办事处,会棚办事处,三个测区面积大约2平方公里。

(二)目的任务:为满足甲方规划设计及施工需要,需对该地区进行1:500比例尺地形图的测绘。

(三)已有资料测区范围为各集镇新址范围,具体范围由甲方实地现场指定;二、作业技术依据(一)《工程测量规范》(GB5002—93)(简称“规范”)(二)《1:500 1:1000 1:2000 地形图图式》(GB/T7929—1995)(三)经审查批准的《1:500地形测量技术方案》(四川省地质工程勘察院)三、控制测量(一)根据测区情况: 1、首级控制:由于本次测图没有GPS 固全站仪做首级控制测量。

(二)加密控制在首级控制点的基础上按Ⅰ、Ⅱ级导线、图根点分级进行,标志采用简易标志,Ⅰ级导线点按Ⅰ01、Ⅰ02……进行编号,Ⅱ级导线点按Ⅱ01、Ⅱ02……流水编号,图根点按T1、T2……流水编号。

(三)导线测量主要技术要求(四)控制测量的观测均采用日本尼康全站仪进行(已鉴定为Ⅰ级全站仪)。

水平方向观测的技术要求为:(五)Ⅰ、Ⅱ级导线点高程控制测量采用全站仪测距三角高程测量,精度按5等要求,其技术指标为(六)Ⅰ、Ⅱ级导线的平差计算采用《平差易》专门软件进行(南方测绘仪器公司),平差结果以平差报告输出。

图根点成果利用全站仪自动记录计算,不保留中间观测成果。

四、地形测图(一)采用全站仪全野外数字采样、用计算机配合专门软件成图。

(二)成图图幅为50cm×50cm,图名及分幅规格依照图式及规范分幅。

(三)图根点的密度以满足地物、地貌的测绘为原则,通视良好且地形简单平坦区可适当放稀,对居民点等房屋密集区保证有足够的点位。

(四)地形图基本精度及要求1、由于高差较大,基本等高距选用1.0米;2、图根点对于起算点的平面位置中误差不超过图上0.1mm,高程中误差不超过5cm;3、图上地物点的点位中误差按“规范”4.1.5条执行。

1_500校园地形图测量技术设计书

1_500校园地形图测量技术设计书

1:500校园地形图测量技术设计书➢1任务概述对中国地质大学()校园地形图进行地形图测绘任务。

具体任务如下:(1)绘制中国地质大学东校区1:500比例尺地形图。

为规作业,统一技术要求,确保项目成果质量,依据国家、省和中国地质大学()基础地理信息采集的技术标准和规,编写本项目技术设计书,以此作为本项目生产的主要依据。

➢2测区概况中国地质大学()东校区位于市洪山区鲁磨路的东侧,地大致呈不规则长方形,占地面积1.13平方千米。

整个校园地形非常复杂,且校树木茂盛,通视条件不是很好。

➢3作业依据(1)《1:500 1:1000 1:2000外业数字测图技术规程》(GB/14912-2005);(2)国家基本比例尺地形图图式《第1部分:1:500 1:1000 1:2000 地形图图式》(GB/T 20257.1-2007);(3)《数字测绘产品检查验收规定和质量评定》(GB/T18316-2008);(4)《测绘成果质量检查与验收》GB/T24356—2009;(5)《城市测量规》CJJ8-99;(6)《测绘产品检查验收规定》CH1002-1995;(7)《测绘产品质量评定标准》CH1003-1995;(8)GB 14804-93 《1:500、1:1000、1:2000地形图要素分类与代码》;(9)GB 12898-91 《国家四等水准测量规》;(10)《中国地质大学1:500地形图技术设计书》。

➢4平面坐标系统、高程系统和基本等高距4.1 平面坐标系统中国地质大学自有平面坐标系。

4.2 高程系统高程系统采用1985国家高程基准。

4.3 基本等高距地形图基本等高距为 0.5m,高程注记至0.01m,山地部分可采用1.0m等高距,教学楼、宿舍区、湖泊等平坦地区可不绘制等高线。

➢5四级控制点密度,选点要求(1)四等点编号以001、002、003……的形式进行编号。

(4)选点要求:点位应选在稳固、易于设站和扩展,通视良好、能长久保存的地方。

1:500数字化地形图测绘项目设计书解析

1:500数字化地形图测绘项目设计书解析

××市××片区1:500数字化地形图测绘项目技术设计书二○一二年十一月二十八日××市××片区1:500数字化地形图测绘项目技术设计书承担单位(盖章):设计负责人:审核意见:主要设计人:审核人:二○一二年月日二○一二年月日批准单位(盖章):审批意见:审批人:二○一二年月日目录1 概述 (4)2 作业区自然地理概况和已有资料情况 (5)3 技术依据 (6)4主要技术指标和规格 (6)5 项目投入及工期计划 (8)6 设计方案 (9)7 缩编1:1000地形图 (26)8地形图数据坐标转换 (28)9质量控制 (29)10 成果上交和归档 (30)11 安全生产 (31)12 进度安排 (31)××市××片区1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展,该市原有的地形图已不能满足当前规划设计的要求,因此,××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图,以满足城市规划设计和管理的需要。

1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带,分为二个独立区块,测图具体范围由××市住房和城乡建设局派人实地指定。

任务内容包括1:500数字化地形图测绘,用1980西安坐标系施测,并将1980西安坐标系的地形图转换为1954年北京坐标系,具体包括:(1)测区控制测量;(2)1:500数字化地形图测绘,并将所测绘的1:500数字化图地形图缩编为1:1000地形图(80坐标),面积约6平方公里;(3)将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。

1:500地形图测绘技术设计方案

项目名称1:500数字地形图测绘项目技术设计方案公司名称2017年6月目录1 观山湖区概况 (1)1.1 观山湖区地理概况 (1)1.2 朱昌镇概况 (1)1.3 测区简介 (1)1.4 测区范围和工作量 (1)1.4.1 测区范围与分布 (1)1.4.2 需要完成的工作量 (2)1.4.2.1 平面控制测量 (2)1.4.2.2 高程控制测量 (2)1.4.2.3 数字地形图测绘 (2)1.5 项目分阶段实施计划 (2)2 实施技术方法 (2)2.1 已有资料分析应用 (2)2.2 图幅分幅与测量基准 (3)2.2.1 图幅分幅、图幅编号及图名 (3)2.2.2 测量基准 (3)2.3 测量精度与方法 (3)2.4 采用的主要技术 (4)2.4.1 GPS测量技术 (4)2.4.2 数字测绘技术 (4)3 引用、依据技术标准 (4)4 生产硬件、软件配置 (4)4.1 生产硬件投入 (4)4.2 生产软件投入 (5)5 控制测量 (5)5.1 平面控制测量 (5)5.1.1 控制网布设方案 (5)5.1.2 坐标系统选择 (5)5.1.3 基础控制网成果提供 (5)5.1.4 GPS四等网与GPS一级网设计 (5)5.1.5 GPS四等点与GPS一级点选埋 (7)5.1.6 GPS控制网测算 (7)5.1.6.1 GPS控制网外企观测 (7)5.1.6.2 GPS基线向量解算及检核 (8)5.1.6.3 GPS网平差计算 (8)5.2 高程控制测量 (9)5.2.1高程控制网设计 (9)5.2.2 高程基准 (9)5.2.3 四等水准观测 (9)5.2.3.1 四等水准测量的基本技术要求和观测技术要求 (9)5.2.3.2 四等水准测量外企观测 (9)5.2.4 水准网平差计算 (10)5.3 图根控制测量 (10)5.3.1 图根控制点埋设 (10)5.3.2 图根控制点埋设 (10)5.3.3 图根控制点编号 (10)5.3.4 图根控制网观测 (11)5. 3. 5图根控制高程测量 (11)5. 3. 6 图根控制网平差计算 (11)6数字地形图测量 (11)6.1 测绘基本要求 (11)6.2 数字地形图图面表示 (11)6.3 建筑物结构、性质、层次表示 (12)6.4 交通表示 (13)6.5 水系表示 (13)6.6地貌表示 (13)6.7 等高距与高程注记点精度要求 (133)6.8 地形图分层与分色要求 (13)7.质量报称与安全措施 (14)7.1 生产设备保障 (144)7.2 作业技术力量保证 (14)7.3 加强质量检查 (14)7.4 采用先进的数据采集方法 (14)7.5 安全措施 (15)8 提交成果 (15)8.1控制测量成果 (15)8.2地形测量数据 (16)8.3文档成果: (16)1 观山湖区概况1.1 观山湖地理概况观山湖区位于东经106°33′—106°41′,北纬26°33′—26°40′,地处贵阳市西北部,东临黔灵山脉,南接三桥马王庙片区,西靠清镇市,北与白云区相接。

500地形测量技术设计书

密级:编号:*******测量工程项目技术设计书广州国测规划信息技术有限公司二○一五年五月*******工程项目技术设计书项目承担单位(盖章):设计负责人:审核意见:主要设计人:审核人:年月日年月日批准单位(盖章):审批意见:审批人:年月日1目录一、测区概况...................................................... 错误!未定义书签。

二、工作内容...................................................... 错误!未定义书签。

三、作业依据...................................................... 错误!未定义书签。

四、已有成果资料的分析和利用...................................... 错误!未定义书签。

五、采用的平面坐标系统、高程基准和基本等高距 ...................... 错误!未定义书签。

六、成图比例尺、成图方法和地籍图分幅规定 .......................... 错误!未定义书签。

1、项目管理、人员及设备配置................................................................................ 错误!未定义书签。

2、软件配置................................................................................................................ 错误!未定义书签。

3、工期进度计划........................................................................................................ 错误!未定义书签。

1:500大比例尺地形图新测与更新项目技术设计方案

5设计方案5.1软件和硬件配置规定5.1.1软件设备软件配置见表5.1-1:表5.1-1 重要软件投入情况5.1.2硬件设备使用的仪器设备作业前均应按照规定进行全面检查, 完好率100%。

硬件设备配置见表5.1-2:表5.1-2 重要硬件设备投入情况5.2技术路线项目全采用“内业→外业→内业”作业模式进行施工。

1)数据更新模式1:500比例尺基础地理信息数据更新方法依据地形要素变化率分为新测、修补测。

地物要素变化率参照GB/T 14268-2023附录B中地图格网记录法计算。

地物变化率计算以图幅为单位, 以图上1cm2 格网为1个变化量记录单位(G), 以公式α格=(m/M)×100%。

公式中α格为地物变化率, m为图幅内地物要素变化的总G数, M为图幅的理论总1cm2格网数(M>m)。

本地物变化率α格>40%时, 进行重测, 图幅内所有地理信息要素进行测绘。

本地物变化率α格<40%时, 进行修测, 对图幅内部分地物要素和相应变化了的地貌进行实测修正。

原数据采用修测或修编更新方法更新超过3次, 要对所有的地理信息要素进行重测。

2)数据变化信息获取方法将2023年DLG数据与2023年0.05米DOM数据进行套合对比配合人工巡查获取整个测区全面的变化信息。

3)数据更新内业立体采集为主, 外业实测为辅进行数据更新。

结合测区的地形地貌及地物特点, 采用航测数字法成图, 平面和高程数据都由航测内业采集。

数据采集先内业判测, 后外业调绘、外业补测, 数据编辑整理, 再数据入库。

5.3图根控制测量5.3.1图根点的布设1)图根平面控制点逐级布设, 每个控制点宜保证有一个以上的通视方向。

2)图根控制点是地形图修测和地形图测量的依据, 图根点在基本控制点基础上加密。

3)图根控制测量采用山东省GPS连续运营参考站(SDCORS)为基础进行布设。

4)图根点的密度以满足地形、地物点及界址点的数据采集为原则, 合理布设并应尽量的均匀分布, 每幅图不少于4个(涉及各等级控制点), 个别情况至少2个。

浅论1-500地形图测量方案设计

浅论1:500地形图测量方案设计摘要:伴随着社会经济的不断发展,科学技术的持续提高,测绘行业得到了长足发展,工程地形图的用途广泛应用于工程的规划、设计、施工、运营的各个阶段。

通过本文对工程地形图方案设计的设计要点的分析,作业流程的清理,以及质量的检查、控制,成果验收等内容的阐述,进而确保工程地形图的质量,为城市规划、设计、建设、施工、竣工验收及营运等提供高质量的地形图。

因此有必要对工程地形图测量的方案设计、作业流程、质量控制进行疏理,对保证工程地形图测量的工作效率和测图质量都有重要的现实意义及适用价值。

关键词:方案设计、地形图、测绘基准、地形测量引言工程地形图测量是工程测量的任务之一。

大比例数字地形图测量主要内容有:任务委托、任务分析、收集资料、方案策划、方案设计、平面控制测量、高程控制测量、图根控制测量、地形碎部测量、内外业数据处理、数据编辑、成图、接边、图幅裁切、二级检查一级验收、技术总结、资料整理及资料提交、归档。

由此可以看出,工程地形图测量工作专业性极强的工作,同时也是非常复杂的而繁琐的工作。

因此,针对地形图测量及工程测量工作,《中华人民共和国测绘法》专门规定相应的测绘工作必须由具有相对应测绘资质的独立测绘单位承担。

技术路线设计一般地,数字地形图测量的技术路线总体遵循“先设计后实施,整体到局部,先控制后碎部,外业采集内业处理”的总体技术路线。

方案设计内容方案设计应包括的主要内容有:概述、已有资料情况、采用的技术标准和指标、采用的仪器设备及数据处理软件、四等GPS测量方案设计、一级导线测量方案设计、四等三角高程或四等水准网设计、地形图测绘设计、工程进度设计、安全生产设计、成果整理与提交、归档设计。

方案设计是在用户需求分析,收集、分析测区已有资料,外业踏勘充分了解测区自然地理、社会经济情况,了解测区周边已有高等级控制点情况,结合现有技术设备及数据处理软件的情况下进行的实施方案设计,方案设计阶段的最终输出成果是方案设计书。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1 云南国土资源职业学院武定校区 1:500地形图测量技术书

批准单位: 申报单位: 审批意见: 总 工: 2004年11月 日

主要设计人: 2012年 月 日

审批人: 2012年 月 日 2

目 录 一、测区概况 二、设计及作业依据 三、已有资料情况 四、平面坐标系统、高程系统和基本等高距 五、各等级控制点埋石、密度 六、基础控制测量 七、图根控制测量 八、地形图测绘 九、保证质量主要措施和要求 十、成果资料的整理与上交 3

云南国土资源职业学院武定校区 1:500地形图测量技术书

为满足云南国土资源职业学院武定校区规划设计用图的需要,受甲方委托,国家测绘局第五地形测量队(乙方)承揽武定校区区约29平方公里的1:500、1:2000数字化地形图测量任务。为统一技术要求,以保证成果质量,特编写本技术设计书。 一、测区概况 测区位于天宁市以西,以草铺镇为中心,周边约29平方公里的范围,交通较为便利。 测区地形以丘陵地为主,部分山坡上有树,测区内耕地大部分为旱地,有部分水稻田。 二、设计及作业依据 1.GJJ8—99《城市测量规范》 2.GB12898—91《国家三、四等水准测量规范》 3.GB/T7929—1995《1:500、1:1000、1:2000地形图图式》 4.CJJ73—97《全球定位系统城市测量技术规程》 5.GB14912—94《大比例尺地形图机助制图规范》 6.GB/T17160—1997《1:500、1:1000、1:2000地形图数字化规范》 7.审批后的本技术设计书 本设计书未提及的,按GJJ8—99《城市测量规范》;GB/T7929—1995《1:500、1:1000、1:2000地形图图式》为准。 三、已有资料情况 1.控制资料 ①由天宁市规划局提供,Ⅱ、Ⅲ等三角点四个(大龙山、老龙窝、三一二队、三尖山)可作为测区布设首级控制测量平面控制的起算点。 4

②由天宁市规划局提供,Ⅲ等以上水准点可作为首级控制测量高程控制的起算点(三一二队、绵昆300、东山头、小窝山)。 ③上述成果为1987昆明坐标系,1985国家高程基准。 ④测区内已有一级导线点、GPS点可利用。因坐标系不同,需经转换检测符合要求后方可使用。 2.地形图资料 由天宁市规划局提供的1:10000影像图,标有测区范围及1:500、1:2000地形图测图范围,1:50000地形图可作为工作计划用图。 测区内有部分不同坐标系的1:500、1:1000、1:2000地形图,可进行连测转换经内业数字化后使用。 四、平面坐标系统、高程系统和基本等高距 1.平面坐标采用1987昆明坐标系(1954北京坐标系参考椭球,中央子午线102°,高程抵偿投影面为1800米)。 2.高程系统采用1985国家高程基准; 3.基本等高距,1:500地形图为0.5m, 1:2000地形图为1m。 五、各等级控制点埋石、密度

1.在地面或山地埋设一般普通标石(标石由甲方提供),四等点应做40cm×40cm,厚10cm的护面;并在基坑内浇铸混凝土。在建筑物楼顶埋设的标石,规格按《城市测量规范》执行, 2.四等点编号前冠以Ⅳ,如Ⅳ01、Ⅳ02……。一级点以测区为单位全区统一编号,在点号前冠Ⅰ,如Ⅰ001、Ⅰ002……。 3.埋石点的密度,四等点在测区内大致均匀布设30个点,。一级点的布设(包括四等点)平均每1幅图(按1:500分幅)不少于一点;1:2000区域一幅上不少于5点。在城镇和较大的建筑区内应增加埋石点的密度,在居民地附近至少保证有一对点,对点之间应通视。

4.选点要求 点位应选在稳固、易于设站和扩展,通视良好、能长久保存的地方。GPS观测点位应满足GPS信号接收的需要,视场内不应有高度角大于15°的成片障碍物,点位应远离高压线和大功率无线发射源。 5

六、基础控制测量 1.平面控制测量 ⑴GPS测量 ①平面控制点采用GPS施测,起算点的连测不应少于3个点。一级点也可以用测距导线施测。 ②四等网中最弱相邻点的相对中误差不得大于5cm。一级点最弱点中误差相对于起算点的点位中误差不得大于±5cm。 ③ GPS作业时采用静态模式观测。主要技术要求如下:

GPS网的主要技术要求 等级 平均距离(Km) a(mm) b(1×10-6) 最弱边相对中误差 四等 2 ≤10 ≤10 1/45000 一级 1 ≤10 ≤10 1/20000 注:当边长小于200米时,边长中误差应小于20mm。相邻点最小距离应为平均距离的1/2~1/3,相邻点最大距离应为平均距离的2~3倍。

GPS闭合环或附合路线边数的规定 等 级 四等 一级 二级 闭合环或附合路线边数 ≤10 ≤10 ≤10

GPS各等级观测作业的基本要求 有效观测卫星数 数据采样间隔 卫星高度角 平均重复设站数 时间长度 ≥4 10~60″ ≥15 ≥1.6 ≥45min

各等级的点位几何图形强度因子PDOP值应小于6。 ④观测时应量取仪器高两次,并记录于观测手簿中,两次读数差不大于3mm,取平均值作最后结果。 每个点观测均要求用手簿进行记录,记录内容为:点名、点号、观测 6

者、天气、日期、时间、天线高、时段、接收机编号,并将特殊情况记录在备注栏。原始记录应字迹清楚、整齐,不得涂改。 ⑤基线解算采用随机软件进行解算。数据处理应满足《全球定位系统城市测量技术规程》第9条要求。 基线测量精度及所组成的异步环的坐标差分量闭合差及环闭合差应符合下式规定:

)()(22mmbda nWx2、nWy2、nWz2

nW32、222WzWyWxW

22S

式中:a=10mm b:为比例误差因子,对应四等、5″、8″时分别取20、30、40ppm d:为基线长度,单位为公里 Wx、Wy、Wz为坐标差分量闭合差 W:为环闭合差 n:为环闭合差 △S:为复测基线长度差 ⑵光电测距导线

光电测距导线技术要求 等级 附合导线长度 平均边长 测距中误差 测角中误差 导线全长 相对闭合差 一级 3.6km 300m ≤±15mm ≤±5″ 1/14000 7

导线测量水平角观测的技术要求 等级 半测回归零差DJ2 一测回内2c较差 测 距 中误差 同一方向值各测回较差

测 距 测回数 测角测回数 DJ2 方位角

闭合差

一级 8 13 ≤±15mm 9″ 2 2 ≤n01

注:表中n测站数。 当附合导线长度短于规定长度的1/3时,导线全长的绝对闭合差不应大于13cm。附合导线的边数不能超过12条。 光电测距应满足《城市测量规范》2.4的要求。 2.高程控制测量 ①四等点以四等水准精度连测,一级点以五等水准精度连测。四等水准测量可采用光电测距三角高程测量代替四等水准测量,也可二者交替进行。 ②四等水准网中最弱点的高程中误差相对于起算点不得大于20mm。 ③四等水准测量技术要求: 四等水准测量技术要求 每千米高差中数中误差 附(闭)合水准路线长 (Km) 路线闭合差

(mm) 偶然中误差M△ 全中误差MW

≤±5mm ≤±10mm ≤15 ≤L20 注:L为附(闭)合路线长度,以公里为单位。

四等水准观测技术要求 视距 前后视距差 前后视距 累积差 红黑面 读数差 红黑面所测 高差之差 视线高度

≤80m ≤5m ≤10m 3.0mm 5.0mm 三丝能读数

四等水准测量采用中丝读数法双面标尺,直读距离,观测顺序为后―后―前―前。 ④四等光电测距三角高程测量 高程导线边长的测定,应采用不低于Ⅱ级精度的测距仪往返各观测一测回,其边长不大于1Km,测距的各项限差和要求应符合《城市测量规范》2.4的规定,每站应读取气压、温度。 8

垂直角观测应采用DJ2级经纬仪按中丝法观测三测回,垂直角测回差和指标差均不应大于7″。高差测定应采用对向观测,对向观测高差较差不应大于±40√D (mm)。(D为测距边水平距离Km)。附合路线闭合差限差同四等水准要求,附合路线长度不大于15Km 仪器高、觇牌高应在观测前后各量测一次,读至1mm,当较差不大于2mm时取中数。 观测成果的记录、整理、检验和计算应满足《城市测量规范》3.6的要求。

七、图根控制测量

①图根平面控制测量 图根点是直接提供地形图测绘的依据,应在以上各等级控制点基础上加密布设,图根点的密度应以满足测图需要。建筑物密集地区应适当增加,空旷地区可适当减少,但要保证测图需要的控制密度。 图根点主要以光电测距导线布设,其主要技术要求如下:

光电测距导线主要技术要求 比例尺 导线 长度 平均边长 测 距 测回数 测角测回数 方位角 闭合差 导线全长 相对闭合差 DJ2 DJ6

1:500 900m 80m 1 1 1 n04 1/4000

1:2000 3000m 250m 1 1 1 n04 1/4000

注:表中n测站数。 导线长度短于表1/3时,其绝对闭合差不应大于0.15m。图根点相对于起算点的点位中误差不得大于±5cm。 图根导线一般应为附合导线,不宜超过二次附合。当遇到较大单位只有一个出入口时,允许采用闭合导线。 ②图根高程控制测量 图跟点的高程中误差不得大于测图基本等高距的1/10。
