ct显示器数据线的接法=标准15针 vga头焊接方法
VGA头的焊接方法详解
VGA头的焊接方法详解2008-09-27 23:22一般在使用投影仪等设备时，其VGA接头大多需要人工焊接，接头多，难焊是VGA的焊接的两个难题，弄不好要么没信号，要么出现色差，下面我把如何焊接VGA头的方法介绍给大家，希望大家在实际工作中有所帮助。
按照VGA接头（15HD）的标准，共各引脚的定义如下：1PIN ——Red 2PIN ——Green 3PIN ——Blue4PIN ——ID Bit 5PIN——N/C 6PIN ——R.GND7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin10PIN——GND 11PIN——IDBit 12PIN——ID Bit13PIN——H Sync 14PIN——V Sync 15PIN——N/C其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。
标准15针 VGA 显示接口定义及焊接方法：管脚定义 1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳） 3+4 线 D15 插头红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线脚 10 棕线脚 11 黄线脚 13 白线脚 14 外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
VGA头接法
在工业上，常用的VGA线不能满足我们的不线要求，这样我们就要连接很长的布线，在布线好后焊接VGA线头即可，那怎样焊接呢？下面教你怎样做。
工具/原料
∙VGA工业线
∙VGA接口
方法/步骤
1.首先，我们来了解VGA接口的15根针对应的定义，如下图：
2.一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号，如下
图所示：
3.公母头焊接时，须注意将方向平行反过来焊接，有六根线是1、2、3线对
（屏蔽对应为6、7、8）这是三基色信号
4.很重要，还有就是13、14，这是同步信号，屏蔽层接地，焊接时注意线
序，不要搞错，在焊接的时候注意看模块上的编号，
5.下图是公端头和母端头之间的区别以及对应的连接线，VGA公头后面焊接
的线序可以理解为母头一致的，如下图所示：
6.焊接1、2、3、最好加上套管，焊接两头时必须两个头线序完全对应，整
体焊接完成后用热熔胶固定，以延长使用寿命，外壳一定尽量金属的，为了提高抗干扰效果，其中焊接如下图：。
15针VGA接线图以及VGA接线方法
15针VGA 接线图接线图以及以及VGA 接线方法普通VGA 线焊接方法3+4红线的芯线红线的芯线 脚 1模拟信号的“红”；红线的屏蔽线红线的屏蔽线 脚 6——模拟信号的“红”的接地屏蔽线； 绿线的芯线绿线的芯线 脚 2模拟信号的“绿”；绿线的屏蔽线绿线的屏蔽线 脚 7——模拟信号的“绿”的接地屏蔽线； 蓝线的芯线蓝线的芯线 脚 3模拟信号的“蓝”；蓝线的屏蔽线蓝线的屏蔽线 脚 8——模拟信号的“蓝”的接地屏蔽线； 黑线黑线 脚 10数子信号的的接地端；棕线棕线 脚 11屏幕与主机之间的控制或地址码； 黄线黄线 脚 13数字的水平“行”同步信号；白线白线 脚 14数子信号的垂直“场”同步信号； 外层屏蔽外层屏蔽 D15 D15 端壳压接端壳压接端壳压接 VGA 插座外壳压接接地 。
我之前都是按照自己的线续，不通过数字电视也没有发现过不支持的现象红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚 5白线脚10黄线脚13褐线脚14外层屏蔽D15 端壳压接昨天把三星的纯屏自己动手查缺色，网上查询一直没有确切的线序，顺便自己做了下三星3+5线序：1-红芯 2绿芯 3蓝芯 4空 5白 6红屏蔽 7绿屏蔽 8蓝屏蔽 9黑10紫11白屏蔽12褐13白芯14黄15空3+6线序也是自己摸索的弄的不过支持本机连接数字液晶电视而且还没有发现不支持的故障：1红芯 2灰芯 3蓝芯 4空 5空 6红屏 7灰屏 8蓝屏 9空 10黑 11黄 12白 13橙 14褐 15绿 还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳。
不过焊接出来总是感觉做工不会弄的很规矩漂亮。

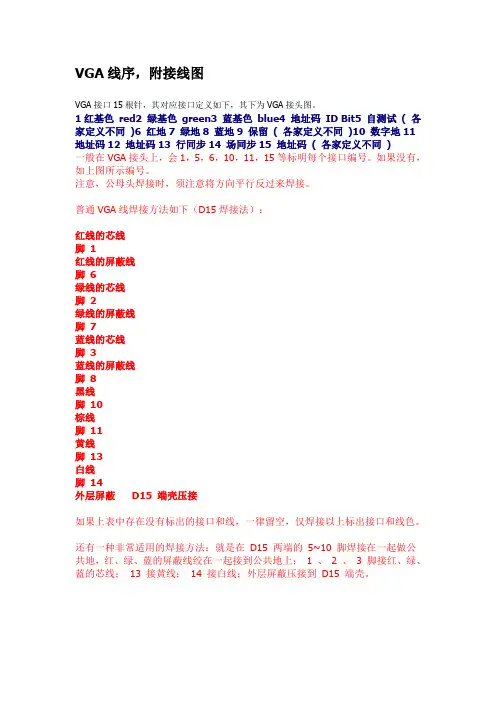

VGA头子焊接方法
VGA线序，附接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线
脚10
棕线
脚11
黄线
脚13
白线
脚14
外层屏蔽 D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
VGA接口15根针
VGA焊接顺序1/2/3/--RGB芯6/7/8/--RGB屏蔽10/14/－皮/芯10/13/－皮/芯焊接每个端子的实际前后顺序我是先搞8 7 6 10 然后3 2 1 最后 11 13 14最后灌上热溶胶扣好盖子如果不是头子质量问题线的问题基本不会再坏了VGA原理图此主题相关图片VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
VGA各针脚定义和焊接方法(精)
VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
vga线焊接方法
vga线焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
VGA连接线制作方法1、将投影仪电源线从一分为二两段。
带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。
2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。
两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。
3、视频线制作简单，就是同轴线，不要短路或断路就行。
4、VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步。
15针vga接口接线图
15针vga接口接线图
因为长途传输信号的需求，通常的vga视频联接线制品线最长不过20-30米，即是最佳的一线丰旭制品线也只需30米，不能满意远距离运送视频需求，所以有必要运用vga半制品线，也即是说插孔VGA接口有必要要焊接才调运用远距离传输vga线，VGA的焊接办法究竟是啥样的呢，松鼠哥下面用文字和图画描绘给您一个答案。
把显卡输出端的vga接口针按排序顺次从左到右，从上边（梯形底边长的一侧）榜首排开端用12345615标明，别离是代表红基色、绿基色、蓝基色、地址码IDBit、自查验、红地、绿洲、蓝地、保存、数字地、地址码、地址码、行同步、场同步、地址码。
焊接办法十分简略：即是在D15两头的5~十脚焊接在一同做公共地，红、绿、蓝的屏蔽线绞在一同接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不必接，可是要剪齐，以防和别的线串接。
1。
VGA线接线图
VGA线序，附接线图VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚2绿线的屏蔽线脚7 蓝线的芯线脚 3 蓝线的屏蔽线脚8黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
加上以前有专业人员给我焊接过一个vga头，我拆开外壳仔细对比之后，决定采用以上这位仁兄的最后一段话所述方法：还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
红/绿/兰三色的屏蔽线绞在一起，其中灰色线作绿线用[图]焊接两个vga头子，我总过花了5个小时不过终于按计划焊接完成，准备接通测试ing~~~兴奋!!!检查各处都连接ok之后，开DVD/开511+~~~~~没信号？？？换了一条成品VGA线测试，图像马上出来，此时我的心情只能用抓狂来形容！！！！但是马上又有一个声音对我说：“冷静，必须要冷静！为了300RMB，为了33张D9!”我的线续没错，焊点没错，但是第一次失败了好了，前面发生的事情请大家一笑而过，我们现在开始讲座。
VGA接口15根针,其对应接口定义如下,其下为VGA接头图。(可编辑)
VGA接口15根针,其对应接口定义如下,其下为VGA接头图。
（可编辑）(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。
如果没有，如上图所示编号。
注意，公母头焊接时，须注意将方向平行反过来焊接。
普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。
vga接口引脚定义VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型，显示卡端的接口为 9 针母插座：显示器连线端的接口为 9 针公插头：引脚定义Pin Name Dir Description1RED Red Video2GREEN Green Video3BLUE Blue Video4HSYNC Horizontal Sync5VSYNC Vertical Sync6RGND Red Ground7GGND Green Ground8BGND Blue Ground9SGND Sync Ground15针VGA接口引脚定义1、RED 红色信号2、GREEN 绿色信号3、BLUE 蓝色信号4、ID2 显示器标识未25、GND 地6、RGND 红色地7、GGND 绿色地8、BGND 蓝色地9、KEY-Key 空10、SGND 同步地11、ID0 显示器标识位012、ID1orSDA 显示器标识位113、HSYNC or CSYNC 行同步14、VSYNC 场同步15、ID3 or SCL 显示器标识位3英文版见：o一个VGA显示器接口显示一个图片需要五个信号：一、R、G和B信号，也就是红、绿、蓝三原色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显示器数据线的接法=标准15针 VGA头焊接方法显示器数据线的接法VER 1VGA针脚定义（显示器数据线针脚）vga针脚定义VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。
常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义（太小了话就点击图片放大看）管脚定义1红基色 red2绿基色 green3蓝基色 blue4地址码 ID Bit5自测试 ( 各家定义不同 )6红地7绿地8蓝地9保留 ( 各家定义不同 )10数字地11地址码12地址码13行同步14场同步15地址码 ( 各家定义不同 )标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。
有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。
三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、 5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、 11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、 13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、 14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚 VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
如果用专用VGA线缆涂简便只焊7针脚的话焊接方法就是：就是在 D15 两端的 5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
VER 2显示器数据线的接法显示器数据线的接法目前VGA模式的显示器都采用15针脚的。
如图所示：1红色输入信号、2绿色输入信号、3蓝色输入信号、4接地或空脚、5空脚或接地、6红色返回信号、7绿色返回信号、8蓝色返回信号、9空脚、10接地、11接地、12空脚、13水平同步信号、14垂直同步信号、15空脚。
如果是数码显示器，则12脚是串行数据线，15脚是数据时钟线。
crt显示器数据线的接法如果是接显卡这一头的可以参照如下:■■■■■■■■■■■■■■■■■△■△■△■△■△■■■■△■△■△■△■△■■■■■■△■△■△■△■△■■■■■■■■■■■■■■■■中间的三角形就是VGA的15颗Pin脚,第一排的5颗针排列为:红,绿,蓝,空,空;第二排的5颗针排列为:空,空,空,空,空;第三排的5颗针排列为:空,空,行信号线,场信号线,空;直观点就是,1,2,3脚接红绿蓝,13,14脚接行场信号.通常接好后,还须把信号线的屏蔽线接到接头的外壳上,增加抗干扰能力,否则接好后屏幕会有干扰.15针D型显示器信号电缆连接器针脚说明如下。
第1，2，3脚输人图像的三基色模拟信号，它们是幅值为0.7V(峰－峰值)的正信号，输入阻抗为75Ω。
第6,7,8脚分别接红、绿、蓝三信号线的屏蔽线。
第13,14脚输人分离的行场同步信号，它们是TTL电平的正或负的脉冲信号。
水平同步脉宽应大于1us，垂直同步脉冲宽度应大于560us。
第12,15脚的信号用于实现显示器和主机的双向通信。
在“即插即用”系统中，存在串行电可擦写存储器（EEPROM）中的关于该显示器的信息。
在时钟的控制下，通过串行数据线输入主机，使主机了解该显示器的性能、制造厂商和型号，自动优化显示系统。
这两条信号线在老式显示器中未被使用（有时也利用第14脚的垂直同步脉冲作串行时钟）。
．在高分辨率的显示器（如工作站的监视器）中，由于视频信号的频带很宽，而15针D 型连接器对高频分量的损失较大，故而改用BNC(Bayonet Nut Connector)连接器。
它采用5根同轴电缆插头与显示器连接。
它们分别是红、绿、蓝三根视频信号线，行同步信号线（白色或灰色），场同步信号线（黑色）。
有时只用3根同轴电缆插头与显示设备连接，分别为红色视频信号、绿色视频信号十复合同步信号（称绿枪同步）、蓝色视频信号。
也有用4根同轴电缆插头一与显示设备连接的，分别为红色视频信号、绿色视频信号、蓝色视频信号和行场复合同步信号。
个人心得：5芯VGA线：1，2，3， 13， 14，9芯VGA线：1，2，3，6，7，8，13，14，显示器就可以亮啦颜色正常不过有雪花（用原装线接就不会有）------------下面黄颜色是赠送的简历模板不需要的可以下载后编辑删除男| 已婚| 1988 年月生| 户口：湖南| 现居住于广东深圳-宝安区3年工作经验 | 团员|广东省深圳市宝安区福永镇陈屋村2巷518101E-mail:求职意向·工作性质：全职·期望职业：销售业务、销售管理、市场·期望行业：专业服务/咨询(财会/法律/人力资源等)、教育/培训/院校、通信/电信运营、增值服务·工作地区：深圳·期望月薪：4001-6000元/月·目前状况：我目前处于离职状态，可立即上岗职业目标喜欢营销管理类工作，喜欢有挑战的工作，大学四年一直在挑战自己，挑战自己的极限，一直在做营销的兼职，坚信“也精于勤而荒于嬉”一直严于律己，在各方面都要从严要求自己。
