2019年中考物理真题集锦——专题四十五：简单机械(含答案)
2019年中考物理真题集锦——专题四十四：简单机械1.(2019云南，18)如图所示,工人用滑轮组将重为600N的建筑材料以0.3m/s的速度匀速竖直提升。
人对绳子自由端的拉力F=375N,滑轮组的机械效率为,拉力F的功率为。
2.（2019黔东南，13）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。
（1）可以看出它用到了（选填“杠杆”或“斜面”）的物理知识。
为了减小钢索承受的拉力，在需要与可能的前提下，可以适当（选填“增加”或“减小”）桥塔的高度。
（2）若某汽车质量为5×103kg，在大桥上按设计车速水平匀速直线行驶时受到的阻力为汽车重力的0.06倍，则汽车通过该大桥时汽车发动机的功率为W．（g取10N/kg）3.（2019枣庄，23）用一个动滑轮在5s内将一重为300N的物体匀速向上提升3m，动滑轮的机械效率是75%，则拉力大小为N，若忽略绳重与摩擦，动滑轮的重力为N。
4.（2019泰安，19）一位泰山挑山工用一根长1.8m的扁担挑起货物，如图为扁担示意图，若在扁担的A端挂200N的物体，B端挂300N的物体，挑起重物时使扁担水平平衡，则挑山工肩膀需顶在距A端m远的位置（不计扁担的重力）。
5.(2019怀化，23)如图所示，用滑轮组将重为100 N的物体匀速提升3m，拉力F所做的总功为400 J，则在这个过程中拉力F做了J的有用功，该滑轮组的机械效率是。
6.（2019烟台，18）筷子，按头尾分检理顺是餐馆工作人员日常工作之一。
工作强度虽不大，但太浪费时间。
聪明的小明为工作人员设计了如图所示的分检操作步骤，工作效率特别高。
这个方案应用到的物理知识有：_________。
7.（2019威海，19）如图是一款健身拉力器原理图，斜面的倾角为30°，重500N的物块与固定在斜面底端的弹簧相连，小明通过定滑轮拉着物块沿斜面向上匀速运动2m的过程中（此过程弹簧始终处于被拉伸状态），小明对绳的拉力所做的功为1000J，克服弹簧拉力做功300J，则克服物块重力做的功为J，物块与斜面之间摩擦力的大小为N．（忽略绳重、滑轮与轴的摩擦）8.（2019广州，16）如图所示，A点为硬棒的重心，O为支点，硬棒水平静止，弹簧测力计的示数为_____N.硬所受的重力为______N.能否用左图中的弹簧测力计按右图所示的方法测量同一硬棒所受的重力?______,依据是______.9.（2019兰州，21）如图所示，斜面长2m、高1m，把一个质量为24kg的物体沿斜面从斜面底端匀速拉到顶端，需要克服重力做功J。
若斜面是光滑的，则沿斜面向上的拉力N。
在“核桃钳、红酒开瓶器和家中升降晾衣架上的滑轮”三种工具中属于斜面的是。
（g=10N/kg）10.（2019成都，18）如图,是三种类型剪刀的示意图,请你为铁匠师傅选择一把剪铁皮的剪刀,你会选择(选填“A”、“B”或“C”)剪刀，这样选择的目的是为了省。
11.（2019海南，16）小明想把被台风刮倒的树拉正。
他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，这样做有_____段绳子拉甲树。
如果不计绳重和摩擦，甲树受300N拉力，则小明对绳子的拉力至少为________N。
12.（2019重庆A卷，11）用图的滑轮组将一个重为180 N的物体沿竖直方向在10s内匀速提升2 m，所用的拉力为100 N，10s内拉力F的功率为______ W ，该滑轮组的机械效率为________%。
13.（2019重庆B卷，11）如图所示，用大小为5000 N的拉力F通过滑轮组将重为800N的物体匀速提升和10cm,不计绳重与摩擦,拉力F移动的距离为___cm，.滑轮组的机械效率是___% 。
14.（2019长沙，17）在科技节，小海用传感器设计了如图甲所示的力学装置，杠杆OAB始终在水平位置保持平衡，O为杠杆的支点，OB＝3OA，竖直细杆a的上端通过力传感器连在天花板上，下端连在杠杆的A点，竖直细杆b的两端分别与杠杆和物体M固定，水箱的质量为0.8kg，不计杠杆、细杆及连接处的重力。
当图甲所示的水箱中装满水时，水的质量为3kg。
力传感器可以显示出细杆a的上端受到作用力的大小，图乙是力传感器的示数大小随水箱中水的质量变化的图象，（取g＝10N/kg）（1）图甲所示的水箱装满水时，水受到的重力为N；（2）物体M的质量为kg；（3）当向水箱中加入质量为1.1kg的水时，力传感器的示数大小为F，水箱对水平面的压强为p1；继续向水箱中加水，当力传感器的示数大小变为4F时，水箱对水平面的压强为p2，则p1：p2＝。
15.（2019株洲，22）如图为某型号电动平衡车，其电动机功率为400W．在下列条件下测得其续航里程为18km：满电：载重60kg；沿平直路面行驶：速度12km/h。
在这次测试中，电动机消耗电能为kW•h：若电动机效率为80%，则平衡车受到的阻力为N。
16.（2019株洲，26）采用如图所示站姿锻炼手臂力量：双脚并拢，脚尖O触地，脚后跟踮起，手臂水平，手掌支撑在竖直墙壁上的A点，B为人体重心所在位置。
锻炼时，躯体伸直，手臂弯曲和伸直动作交替进行。
现要估测手掌对墙壁的压力F．（g为已知常量）（1）用体重计称量出人体的体重（质量）m：用卷尺分别测量出两点间的竖直距离l1和两点间的水平距离l2：（填“A、O”或“B、O”）（2）手掌对墙壁的压力F＝（用已知和测得的物理量表示）；（3）锻炼时，脚尖离开墙壁越远，手掌对墙壁的压力就越。
17.（2019咸宁，24）用如图所示的滑轮组将重为G的物体匀速提升了h,作用在绳上的拉力大小为F,则总功为,额外功为，效率为。
(用题中给出的物理量表示)18.（2019咸宁，26）如图所示,杠杆AB放在钢制圆柱体的正中央水平凹槽CD中,杠杆AB能以凹槽两端的C 点或D点为支点在竖直平面内转动,长度AC=CD=DB,左端重物G=12N。
当作用在B点竖直向下的拉力F足够大时,杠杆容易绕（选填“C”或“D”)点翻转,为使杠杆AB保持水平位置平衡,拉力F1= N 的最小值,最大值F2= N.(杠杆、细绳的质量及摩擦均忽略不计)19.（2019吉林，15）如图所示，用滑轮组把300N的重物匀速提升3m，人所做的有用功是J；如果用该滑轮组提升400N的重物，它的机械效率将。
20.(2019益阳，18) 下图所示是吊车吊起货物的示意图，已知AB=4m，BC=6m。
吊臂是一个杠杆，当吊臂吊着2 t的货物处于静止状态时，杠杆的支点是点（选填“A”、“B”或“C”），伸缩撑杆对吊臂的支持力大小为N。
g=10N/kg。
21.（2019龙东，21）如图所示，在刻度均匀的轻质杠杆的A点悬挂一个重为4N的物体，在B点施加一个竖直向下的作用力F，使杠杆在水平位置保持平衡，则F＝N；若保持物体悬挂的位置不变，改变力F 的方向（如图虚线所示），杠杆仍在水平位置保持平衡，则力F将（填“不变”、“变大”或“变小”）。
22.（2019龙东，27）如图所示，小聪用滑轮组拉动水平地面上重为500N的物体A，使它匀速前进2m，地面对它的摩擦力为150N，小聪施加的拉力F＝100N（忽略绳重和滑轮重），则滑轮组做的有用功为J，滑轮组的机械效率为。
23.（2019龙东，34）根据如图赛艇比赛的场景提出两个力学方面的问题，并解答。
示例：问题：比赛过程中，运动员用力划桨后，赛艇为什么会加速运动？解答：力可以改变物体的运动状态。
问题1：？解答：。
问题2：？解答：。
24..(2019娄底，14)既可以省力，又可以改变用力方向的滑轮是____（选填“定滑轮”“动滑轮”或“滑轮组”）；利用一个效率为90%的杠杆做100J的总功，其中额外功是____J。
25.(2019邵阳，23)小斌同学在做物理实验时，使用镊子夹取砝码，镊子是杠杆。
（选填“省力”、“费力”或“等臂”）26.（2019黔西南，13）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。
（1）可以看出它用到了（选填“杠杆”或“斜面”）的物理知识。
为了减小钢索承受的拉力，在需要与可能的前提下，可以适当（选填“增加”或“减小”）桥塔的高度。
（2）若某汽车质量为5×103kg，在大桥上按设计车速水平匀速直线行驶时受到的阻力为汽车重力的0.06倍，则汽车通过该大桥时汽车发动机的功率为W．（g取10N/kg）27.（2019长春，23）小明和同学到福利院义务劳动时，发现有的桌子脚下装有如图甲所示的轮子．（1）他将压杆按下，压板就会紧压在轮子上，使轮子无法滚动，桌子不容易被推动，说明用滑动代替滚动可以摩擦：压杆做得较宽人可以起到压强的作用．（均选填“增大”或“減小”）（2）小明发现压杆是省力杠杆，O为支点．请在图乙中画出压力F的力臂l．28.（2019湖州，7）生活中我们常用开瓶器打开瓶盖，如图所示使用开瓶器能省力的原因是________。
请在答题卷的图中画出作用在开瓶器上的阻力。
29.(2019绥化，20)如图所示，轻质杠杆OB可绕固定轴0自由转动（AB＝2AO）。
将棱长为10cm的正方体合金块，用轻绳挂在A点处，在B点施加竖直向上的力F1＝30N时，杠杆在水平位置平衡，此时合金块对水平地面的压强恰好为0，则合金块的质量是kg．若撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa，则力F2的大小是N。
30.（2019毕节，14）某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图2、图3、图4所示的模型。
（1）可以看出它用到了（选填“杠杆”或“斜面”）的物理知识。
为了减小钢索承受的拉力，在需要与可能的前提下，可以适当（选填“增加”或“减小”）桥塔的高度。
（2）若某汽车质量为5×103kg，在大桥上按设计车速水平匀速直线行驶时受到的阻力为汽车重力的0.06倍，则汽车通过该大桥时汽车发动机的功率为W．（g取10N/kg）31.（2019铜仁，14）一电动抽水机10秒内把100kg的水抽到10m高的水池中，则抽水机至少对水做功J，在抽水的过程中，若抽水机其消耗的电能是1.25×104J，则抽水机的效率是。
(g=1ON/kg）32.（2019淮安，15）如图所示，工人将80N的重物提升了3m，所用的时间为20s，拉力为50N。
则工人做的有用功为_______ J。
拉力的功率是_________W，动滑轮的机械效率是_______ .33. (2019扬州，20）如图所示，用100N 的拉力F匀速提升重为240N 的物体，在10s 内物体上升lm，则有用功是_____________J，拉力的功率是_________W，机械效率是_________。
2019届河北中考物理总复习专题练习(真题)汇编含答案
2019届河北中考物理总复习专题检测目录专题(一) 压强、浮力的综合分析 (1)专题(二) 简单机械的相关计算 (5)专题(三) 电路的识别与设计 (11)专题(四) 电路故障分析 (16)专题(五) 电阻的测量 (20)专题(六) 动态电路的定性分析 (26)专题(七) 测量小灯泡的电功率 (30) (36)专题(八) 电路安全问题(“极值”和“范围”）专题(一)压强、浮力的综合分析1．(2018·兰州)在一支平底试管内装入适量铁砂，先后放入装有甲、乙两种不同液体的烧杯里，如图所示．下列说法正确的是(D)A．试管在甲液体中受到的浮力较大B．试管在乙液体中受到的浮力较大C．装甲液体的烧杯底部所受液体压强较大D．装乙液体的烧杯底部所受液体压强较大2．(2018·东营)三个相同容器内分别盛满不同的液体，现将三个完全相同的小球轻轻放入容器中，小球静止后的状态如图所示，以下判断正确的是(D)A．液体的密度关系是ρ甲＞ρ丙＞ρ乙B．液体对容器底部的压强关系是p乙＞p甲＞p丙C．容器对桌面的压强关系是p′甲＞p′乙＞p′丙D．小球受到的浮力大小关系是F乙＝F丙＞F甲3．(多选)(2018·辽阳)容器内装有一定质量的水，将物体A、B叠放后一起放入水中，静止时如图所示．再将A从B上拿下放入水中，B静止时在水面漂浮．下列说法正确的是(ABD)A．物体A的密度大于物体B的密度B．物体B漂浮后，水对容器底的压强变小C．物体B漂浮后，桌面受到的压力变大D．物体B漂浮后，物体A所受的浮力不变4．(2018·西宁)实心正方体木块(不吸水)漂浮在水上，如图所示，此时浸入水中的体积为6×10－4 m3，然后在其上表面放置一个重 4 N的铝块，静止后木块上表面刚好与水面相平，(g取10 N/kg，ρ水＝1.0×103 kg/m3)则该木块(B)A．未放置铝块前，木块受到的浮力是10 NB．放置铝块后，木块排开水的体积是1×10－3 m3C．木块的密度是0.7×103 kg/m3D．放置铝块后，木块下表面受到水的压强增大了600 Pa5．(多选)(2018·考试说明)水平地面上有底面积为300 cm2、不计质量的薄壁盛水柱形容器A，内有质量为400 g、边长为10 cm、质量分布均匀的正方体物块B，通过一根长10 cm的细线与容器底部相连，此时水面距容器底30 cm(如图)，(g取10 N/kg)计算可得出(AC)A．绳子受到的拉力为 6 NB．容器对水平地面的压力是90 NC．剪断绳子，待物块静止后水对容器底的压强变化了200 PaD．剪断绳子，待物块静止后水平地面受到的压强变化了200 Pa6．(多选)(2017·青岛)有边长为a的正方体木块A和小铁块B.如图所示，将A放入盛有适量水的烧杯中，浸入深度为h1；再将B叠放在A上，A浸入深度变为h2.下列判断错误的是(ACD)A．A的质量m A＝ρ水a3B．A与B的总质量m总＝G总g＝F浮总g＝ρ水gV排总g＝ρ水a2h2C．求解A的密度的思路：ρA＝m AV A，m A＝G Ag→G A＝F浮A＝ρ水gV排A→V排A＝a2h2；V A＝a3D．将叠放在A上的B取下，放入水中，待A、B均静止后，V排总↑→水面高度h↑→水对烧杯底的压强p↑＝ρ水gh→水对烧杯底的压力F↑＝pS杯7．(2018·重庆B卷)水平桌面上的薄壁圆柱形容器中盛有某种液体，容器底面积为80 cm2，用细线拴着体积为100 cm3的金属球沉入容器底，这时液体深度为10 cm，它对容器底的压力为 1.9 N，如图所示．现将金属球从液体中取出，液体对容器底的压强改变了100 Pa，从容器中取出金属球时，表面所沾液体与细线的体积均不计．则下列判断正确的是(D)A．金属球在液体中所受浮力大小为 1 NB．容器中液体所受重力大小为 6.4 NC．取出金属球后，容器对桌面的压强减小了100 PaD．金属球的密度为 2.7×103 kg/m38．(2018·沧州14中三模)为了给工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件用细针缓缓地压入油内．如图甲所示，重力为G、边长为a的正方体工件的下底面与油面的距离为h，力F与h的大小关系如图乙所示(操作过程中无油溢出，工件不接触容器底)，当正方体工件全部压入油中时，最大压力为F0，下列有关说法不正确的是(B)A．在A点时，液体对工件底部的压强为G a2B．液体的密度为（F0－G）ga3C．正方体的密度为G ga3D．在B点时，液体对工件底部的压强为（F0＋G）a29．(2018·南京)如图所示，水平桌面上两个相同的玻璃缸装满了水，水中分别漂浮着大、小两只玩具鸭．甲、乙两图中水对缸底的压强分别为p1和p2，缸对桌面的压强分别为p1′和p2′.两只玩具鸭受到的浮力分别为F1和F2，则它们的大小关系为：p1__＝__p2，p1′__＝__p2′，F1__＞__F2，若乙图中小玩具鸭的质量为15 g，它排开水的体积是__15__cm3.10．(2018·烟台)水平桌面上两个完全相同的烧杯中分别盛有甲、乙两种液体，将两个完全相同的小球A、B分别放入两烧杯中，当两球静止时，两液面高度相同，球所处的位置如图所示，则两小球所受浮力的大小关系为F A__＝__F B，两小球所排开液体重力的大小关系为G A__＝__G B，两种液体对烧杯底的压强的大小关系为p甲__＞__p乙(填“＞”“＝”或“＜”)．11．(2018·南宁)如图所示，桌子上有一个底面积为2×10－2 m2、内盛有某液体的圆柱形容器，物块A(不吸液体)漂浮在液面上，则A的密度__小于__(填“大于”“小于”或“等于”)液体的密度，若A的密度为0.5×103kg/m3，体积为4×10－4m3，则A的质量为__0.2__kg.现用力压A，使其缓慢向下，直到恰好浸没在液体中(液体未溢出)，此时液体对容器底部压强增大了80 Pa，则该液体的密度为__0.9×103__kg/m3.12．(2018·重庆)水平升降台面上有一个足够深、底面积为40 cm2的柱形容器，容器中水深20 cm，则水对容器底部的压强为__2__000__Pa，现将底面积为10 cm2、高20 cm的圆柱体A悬挂在固定的弹簧测力计下端，使A浸入水中，稳定后，A的下表面距水面 4 cm，弹簧测力计的示数为0.8 N，如图所示，然后使升降台上升7 cm，再次稳定后，A所受的浮力为__1.2__N．(已知弹簧受到的拉力每减小 1 N，弹簧的长度就缩短 1 cm)专题(二)简单机械的相关计算类型1杠杆的相关计算1．(2018·安徽)图a所示为前臂平伸用手掌拖住铅球时的情形．我们可将图a简化成如图b所示的杠杆．不计杠杆自重，若铅球质量m＝3 kg，OA＝0.03 m，OB＝0.30 m，求此时肱二头肌对前臂产生的拉力F1的大小(g取10 N/kg)．解：由图可知，支点是O点，肱二头肌对前臂产生的拉力F1为动力， 3 kg铅球的重力即为阻力F2，则阻力：F2＝G＝mg＝3 kg×10 N/kg＝30 N由图知，l1＝OA＝0.03 m，l2＝OB＝0.30 m根据杠杆的平衡条件：F1l1＝F2l2即：F1×0.03 m＝30 N×0.30 m解得F1＝300 N2．(2018·毕节)如图所示，重力不计的轻杆AOB可绕支点O无摩擦转动，当把甲、乙两物体分别挂在两个端点A、B上时，轻杆恰好在水平位置平衡，此时乙物体刚好完全浸没在装有水的容器里且水未溢出，物体乙未与容器底接触，已知轻杆长 2.2 m，支点O距端点B的距离为 1.2 m，物体甲的质量为8.28 kg，物体乙的体积为0.001 m3.(g取10 N/kg，忽略绳重)求：(1)甲物体的重力；(2)乙物体受到水的浮力；(3)弹簧测力计的示数；(4)乙物体的密度．解：(1)甲物体的重力：G甲＝m甲g＝8.28 kg×10 N/kg＝82.8 N(2)乙物体受到水的浮力：F浮乙＝ρ水gV排＝1.0×103 kg/m3×10 N/kg×0.001 m3＝10 N(3 )根据杠杆的平衡条件：F A·OA＝F B·OB得，F B＝F A×OAOB＝G甲×OAOB＝82.8 N×（2.2 m－1.2 m）1.2 m＝69 N(4)由力的平衡得G乙＝F浮＋F B＝10 N＋69 N＝79 Nm乙＝G乙g＝79 N10 N/kg＝7.9 kgρ乙＝m乙V乙＝7.9 kg0.001 m3＝7.9×103 kg/m33．如图所示，一质量为70 kg，底面积为0.04 m2的物块置于水平地面上，通过绳系于轻质杠杆ABC 的A端，杠杆可绕O点转动．已知AO⊥OB、OB⊥BC，且AO∶BO＝5∶6，BO∶BC＝3∶4.(绳重和摩擦不计，g取10 N/kg)(1)求物体的重力；(2)在C端用F＝200 N的力竖直向下拉杠杆，使杠杆静止平衡，且AO、BC在水平位置．求物体对地面的压强．(3)试画出作用在C点使杠杆平衡(AO、BC处于水平)，且物体对地面的压强恰好为0时，所需的最小的力的力臂，并求出该力的大小．解：(1)G＝mg＝70 kg×10 N/kg＝700 N(2)在C端用F＝200 N的力竖直向下拉杠杆，拉力F的力臂大小等于BCAO∶BO＝5∶6，BO∶BC＝3∶４∴AO∶BC＝5∶８F1×AO＝F×BC F1＝F×BCAO＝200 N×85＝320 N物体对地面的压力：F压＝G－F1＝700 N－320 N＝380 N物体对地面的压强：p＝FS＝380 N0.04 m2＝9 500 Pa(3)如图所示，BO∶BC＝3∶４根据勾股定理可知BO∶OC＝3∶５∴AO∶OC＝1∶２G×AO＝F2×OCF2＝G×AOOC＝700 N×12＝350 N4．如图所示，一轻质刚性薄板(可视为杠杆)的B端，挂一质量为 2 kg的物体，A端拴一细绳由一人站在地上用力拉，使其在水平位置平衡．绳与杆的夹角为30°，OA长为2 m，OB长为0.5 m，在支点O处放一质量为0.5 kg的玩具汽车(可视为一点)，用1.0 N的水平牵引力使小车向左匀速运动．g取10 N/kg.(1)小车在O点时，为使杠杆在水平位置平衡，画出人的拉力F及其力臂l1，求出该拉力F的大小；(2)小车从O点向左匀速运动，牵引力对小车做多少功时人对绳的拉力减小到零．解：(1)A端细绳的拉力方向沿绳子向下，从支点O作绳子拉力作用线的垂线段，即为拉力的力臂l1，如图所示：l1＝OA×sin30°＝2 m×0.5＝ 1 m物体的重力：G＝mg＝2 kg×10 N/kg＝20 N根据杠杆平衡条件得：Fl1＝G×OB，拉力F＝G×OBl1＝20 N×0.5 m1 m＝10 N(2)设小车从O点向左匀速运动的距离为s时，人对细绳的拉力减小到零，根据杠杆平衡条件得：G车s＝G·OB0．5 kg×10 N/kg×s＝20 N×0.5 m解得：s＝2 m小车从O点向左匀速运动，牵引力对小车做的功：W＝F牵s＝1.0 N×2 m＝2 J类型2斜面的相关计算5．利用如图所示的斜面装置用时10 s可以把重为500 N的物体匀速拉到斜面顶端，斜面长为 4 m，高为2 m，实际拉力为300 N．求：(1)若沿斜面方向的拉力为F，物重为G，斜面长为L，高为H，请利用总功、有用功和额外功的关系推导出摩擦力f的表达式．(2)拉力做功的功率是多少？(3)该斜面装置的机械效率是多少？解：(1)因为W额＝W总－W有，且W总＝FL，W有＝GH，W额＝fL所以fL＝FL－GH则f＝F－GH L(2)拉力做功：W总＝FL＝300 N×4 m＝1 200 J拉力的功率：P＝Wt＝1 200 J10 s＝120 W(3)此过程中，所做的有用功：W有＝GH＝500 N×2 m＝1 000 J 则斜面的机械效率：η＝W有W总＝1 000 J1 200 J×100%≈83.33%6．如图所示，重为 3.2×104 N的卡车，经过一段水平路面后，再以9.6×104 W的功率沿与水平地面成30°角的斜坡匀速向上爬行．已知车轮与地面接触的总面积为0.5 m2，斜坡的机械效率为80%.求：(1)卡车对水平路面的压强？(2)爬坡时卡车的牵引力是多少？(3)爬坡时卡车的牵引力 1 min所做的功是多少？解：(1)卡车轮胎对水平路面的压强为：p＝FS＝GS＝3.2×104 N0.5 m2＝6.4×104 Pa(2)斜坡与水平地面成30°角，则坡长s为坡高h的2倍，即s＝2h则斜面的机械效率为：η＝W有用W总＝GhFs＝Gh2Fh＝G2F爬坡时汽车的牵引力为：F＝G2η＝3.2×104 N2×80%＝2×104 N(3)∵功率恒定∴W＝Pt＝9.6×104W×60 s＝5.76×106 J类型3滑轮的相关计算7．(2017·枣庄)如图所示是一辆汽车通过滑轮组将深井中的物体拉至井口的装置图，已知井深10 m，物体重G＝4×103 N，汽车重G车＝3×104 N，汽车匀速拉绳子时的拉力F＝2×103 N，汽车受到的阻力为车重的0.05倍．请计算：(1)若汽车运动的速度为 1.2 m/s，则将物体由井底拉至井口，需要多长时间？(2)滑轮组的机械效率是多少？(保留一位小数)(3)汽车的牵引力是多大？(4)将物体由井底拉至井口，汽车的牵引力做的功是多少？解：(1)由图可知，滑轮组中由3段绳子承担重物，则物体上升的速度：v物＝13v车＝13×1.2 m/s＝0.4 m/s物体由井底拉至井口需要的时间：t＝sv物＝hv物＝10 m0.4 m/s＝25 s(2)滑轮组的机械效率：η＝W有W总＝GhFs＝GhF×３h＝G3F＝4×103 N3×2×103 N≈66.7%(3)由题意可得，汽车受到的阻力：f＝0.05G车＝0.05×3×104 N＝1 500 N汽车匀速直线运动，受到平衡力作用，在水平方向上，汽车受到向右的牵引力、向左的拉力、向左的阻力作用；由力的平衡条件可得牵引力：F牵＝F＋f＝2×103 N＋1 500 N＝3 500 N(4)汽车运动的距离：s车＝s绳＝3h＝3×10 m＝30 m牵引力做功：W牵＝F牵s车＝3 500 N×30 m＝1.05×105 J8．(2018·邯郸一模)如图所示，放在水平桌面上的正方体物块A的质量为20 kg；物体B重为18 N，用水平向左的拉力F＝60 N匀速拉动物块A，使物体B在2 s内竖直向上移动了0.4 m．物块A受到的摩擦力为它自重的0.1倍，不计绳重及滑轮的摩擦，g取10 N/kg.求：(1)滑轮C所受重力．(2)利用滑轮C提升物体B的机械效率．(3)拉力F做功的功率．解：(1)物块A的重力：G A＝m A g＝20 kg×10 N/kg＝200 NA所受摩擦力：f＝0.1G A＝0.1×200 N＝20 N则绳子的拉力：T＝F－f＝60 N－20 N＝40 N由受力分析可得：T＝G C＋2G B则G C＝T－2G B＝40 N－2×18 N＝4 N(2)W有＝G B·h＝18 N×0.4 m＝7.2 JW总＝T·12h＝40 N×12×0.4 m＝8 J则机械效率：η＝W有W总＝7.2 J8 J＝0.9＝90%(3)v A＝12ht＝12×0.4 m2 s＝0.1 m/sP＝F·v A＝60 N×0.1 m/s＝ 6 W9．(2018·石家庄长安区一模)如图所示，利用滑轮组匀速拉动水平面上的物体．已知物体在水平面上受到的滑动摩擦力为重力的0.2倍．物体被匀速拉动的距离为 1 m．若物体质量为20 kg，滑轮组的机械效率为80%，不计绳重和绳与滑轮间的摩擦，g取10 N/kg.求：(1)物体在水平面上匀速运动时受到的滑动摩擦力；(2)动滑轮的重力；(3)若物体质量为40 kg，以0.1 m/s的速度匀速运动，拉力F的功率．解：(1)物体受到的摩擦力：f＝0.2mg＝0.2×20 kg×10 N/kg＝40 N(2)η＝W有W总＝fsF·ns＝fnF忽略绳重和绳与滑轮间摩擦：F＝1n(G动＋f)综上，得：G动＝fη－f＝40 N80%－40 N＝10 N(3)40 kg物体受到的摩擦力：f′＝0.2m′g＝0.2×40 kg×10 N/kg＝80 N此时的拉力：F′＝1n(f′＋G动)＝13×(80 N＋10 N)＝30 N拉力的功率：P＝F′·nv＝30 N×3×0.1 m/s＝9 W专题(三)电路的识别与设计01典例精析)(河北中考改编)画出以下状态的等效电路图：①只闭合S1；②Ｓ1、S2、S3都闭合．解：02专题训练))类型1电路的识别1．如图所示的电路中，属于串联的电路是(B)2．关于如图所示的电路，下列说法正确的是(D)A．闭合S1、S2，断开S3，灯泡L1和L2都能发光B．闭合S2、S3，断开S1，灯泡L1和L2都能发光C．闭合S2，断开S1、S3，灯泡L1和L2是并联的D．闭合S1、S3，断开S2，灯泡L1和L2是并联的3．(多选)如图所示电路，下列说法正确的是(ABC)A．只闭合S1时，L3发光，L1和L2不发光B．S1、S2都断开时，L1、L2、L3都发光，三盏灯串联C．S1、S2都闭合时，L1、L2、L3都发光，三盏灯并联D．S1断开，S2闭合，L1、L2发光，L3不发光4．(多选)如图所示的电路，下列说法正确的是(ABD)A．若开关S1、S3断开，S2闭合，则两灯串联B．若开关S1、S3闭合，S2断开，则两灯并联C．当三个开关都闭合时，只有灯L2发光D．若开关S1、S2闭合，S3断开，只有灯L2发光类型2电表测量对象的判断5．如图所示，灯L1和L2是两只相同的灯泡，a、b是电流表或电压表，闭合开关S后，两灯都能发光，则下列判断正确的是(C)A．a、b均为电流表 B．a、b均为电压表C．a为电流表，b为电压表 D．a为电压表，b为电流表6．如图所示，在a、b、c处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是(B)A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表7．如图所示的电路，下列说法正确的是(C)A．只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流B．只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联C．闭合开关S1、S2，灯泡L1、L2并联后再与滑动变阻器串联D．闭合开关S1、S2，灯泡L2被短路，电压表测灯泡L1两端的电压2019届河北中考物理总复习检测题类型3复杂电路的简化8．画出以下状态的等效电路图：(1)只闭合S1；解：(2)闭合S1、S3；解：(3)S1、S2、S3都闭合．解：9．画出以下状态的等效电路图：(1)只闭合S1；(2)只闭合S2；解：解：(3)闭合S2、S3；(4)S1、S2、S3都闭合．解：解：类型4电路设计10．(2018·遂宁)如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁．下列电路图符合上述要求的是(B)11．(2018·广西)如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起；再闭合S2，车前大灯L2也亮起．符合这一情况的电路图是(D)12．(2018·临沂)小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是(A)专题(四)电路故障分析类型1串联电路故障分析1．(2017·威海)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是(B)A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路2．(2017·营口)如图所示的电路中，闭合开关后，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为 2.8 V，如果把电压表改接在电源两端，示数也为 2.8 V，则该电路的故障是(A)A．L1断路 B．L2断路C．L1短路 D．L2短路3．(2017·哈尔滨)如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是(C)A．滑动变阻器断路 B．滑动变阻器短路C．灯泡L2短路 D．灯泡L2断路4．(2018·长沙)小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物．闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找电路故障．测量得出Uab＝0；Ubc＝0；Ucd＝6 V；Uad＝6 V；如果电路只有一处故障，则故障可能为(C)A．L1断路 B．L1短路C．L2断路 D．L2短路5．(2017·广元)在如图所示的电路中，闭合开关S，灯泡L1、L2均不发光，且电流表A和电压表V指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表A指针仍然不动，但电压表V的指针发生了明显偏转，依据上述信息可以判断(B)A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了6．(2017·连云港)在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是(C)A．R1短路 B．R1断路C．R2短路 D．R2断路7．(2018·南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是(B)A．甲灯短路 B．乙灯短路C．甲灯断路 D．乙灯断路8．(2017·长春)如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为 6 V，则电路中故障是灯__短路__(填“短路”或“断路”)，电源两端电压为__6__V.9．(2017·昆明)在图中所示电路中，电源电压恒为 6 V．闭合S后，发现两个小灯泡(规格为“3 V 1 W”)都不亮，用电压表测得U ac＝U bd＝6 V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是__L2断路__(须指明哪个元件出了什么故障)；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为__0__V__．类型2并联电路故障分析10．如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是(D)A．干路部分电线断了B．L1被短路了C．S1被短路了D．L1与灯座接触不良11．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是(C)A．灯L1开路 B．灯L1短路C．灯L2开路 D．灯L2短路12．如图所示，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，然后将电流表A与电阻R2对换，发现电流表的示数再次变小．若故障只发生在电阻R1、R2上，则(B)A．只有R1断路 B．只有R2断路C．R1和R2同时断路 D．R1和R2同时短路13．(2018·宜昌)如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数．造成此现象的原因可能是(A)A．L1断路 B．L2断路C．L1被短接 D．L2被短接14．在如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大．则下列判断正确的是(B)A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大类型3家庭电路故障分析15．(2018·福建)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图)，只有测a点时氖管发光．若电路中只有一处故障，则故障可能是(C)A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路16．(2018·荆州)某同学家的电灯均正常工作，当他把规格为“220 V16 W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是(B)A．插座处短路 B．台灯灯头处短路C．插座处断路 D．台灯灯头处断路17．(2017·自贡)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路__断路__．(2)L0正常发光，说明该支路__短路__．(3)L0发光呈暗红色，说明该支路__正常__．专题(五)电阻的测量01典例精析(2018·襄阳)在“伏安法测电阻”的实验中，电源电压U恒定不变．某同学连接了如图甲所示部分电路．(1)用笔画线代替导线完成图甲电路连接．解：(2)电路连接后，闭合开关前，滑动变阻器的滑片应该滑到最__左__(填“左”或“右”)端．(3)某次测量时，电压表的示数为 1.5 V，电流表的示数如图乙所示，此时小灯泡灯丝的电阻值为__5__Ω.(4)某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻的阻值，其表达式为R L＝__U－U1I1__．【拓展训练1】(伏阻法)在测电阻的实验操作中，某同学发现电流表已损坏，电压表完好，滑动变阻器的最大阻值为R，于是小组同学设计了如图所示的电路图也完成了实验．请你帮助他们把以下实验步骤填写完整：(1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出此时电压表的示数，记为U1.(2)再将__滑片移动到最右端__，读出此时电压表的示数，记为U2.(3)则未知电阻R x＝__U2U1－U2R__．【拓展训练2】(伏阻法)小明利用一个电压表和阻值为R0的已知电阻，测量未知电阻R x的阻值．他选择了满足实验要求的器材，并连接了部分实验电路(如图所示)．小明的实验要求是：只闭合开关S和S1时，电压表测量R0两端的电压U1；只闭合开关S和S2时，电压表测量电源两端的电压U2.(1)请你用笔线代替导线完善实验电路(只添加一根导线)．解：(2)请用已知物理量和测出的物理量表示出R x ，则Rx ＝__U 2－U 1U 1·R 0__. 【拓展训练3】(安阻法)小亮同学要测量一个定值电阻R y 的阻值，实验器材有：待测定值电阻R y 、电流表、滑动变阻器(20 Ω1 A)、开关、电源(电压恒定)各一个，导线若干．利用现有器材设计如下电路图．请你帮他完成实验操作步骤，并写出求得未知电阻的阻值的表达式．(1)将滑动变阻器的滑片滑至最左端，闭合开关，读出此时电流表的示数I 1.(2)断开开关，将__滑动变阻器的滑片滑至最右端__，闭合开关，读出此时电流表的示数I 2.(3)请用已知量和测量量表示未知电阻的阻值R y ＝__20 Ω×I 2I 1－I2__．【拓展训练4】(安阻法)实验时某小组同学利用一个电流表和最大阻值为R 0的滑动变阻器完成对未知电阻R y 的测量．如图所示是他们按照设计连接的部分实验电路．(1)请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整．(只添加一条导线)解：实验步骤：①开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；②保持滑片P位置不动，只闭合开关__S1__时，读取电流表的示数为I1；③再闭合开关__S2__时，读取电流表的示数为I2(I2＞I1)．(2)请你用I1、I2和R0表示R y，则R y＝__I1R0I2－I1__．02专题训练1．(2018·邵阳)有一实验小组用伏安法测量小灯泡的电阻，电源电压为 3 V，待测小灯泡的额定电压为2.5 V.(1)请用笔画线代替导线，完成如图甲实物电路的连接．(要求：连线不能交叉)(2)检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零．导致这一现象的原因可能是__B__．(填序号)A．电压表断路 B．小灯泡断路C．滑动变阻器断路 D．电压表短路(3)故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__右__(填“左”或“右”)移．(4)通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I－U图象．由图可知小灯泡正常发光时的电阻为__12.5__Ω.2．(2018·白银)某实验小组的同学通过图甲所示的电路进行实验探究．甲乙丙(1)断开开关S3，闭合开关S1和S2，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是__C__(填序号)．A．滑动变阻器断路B．R断路C．R短路(2)故障排除后断开开关S3，闭合开关S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝__10__Ω.(3)乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了__减小误差__．(4)断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为 2.0 V，则它的额定功率为__0.8__W.(5)由图丙可看出灯丝的U－I图象不是一条直线，原因是__灯丝电阻会随温度而发生变化__．3．(2018·泰安)某物理兴趣小组利用图甲所示实验电路同时测量电源电压U0的大小和电阻R x的阻值，电源电压U0约为2 V～3 V，R x的阻值约为 6 Ω～7 Ω.实验室提供如下器材：导线若干、开关、电流表(量程0～0.6 A，0～3 A)、电压表(量程0～3 V，0～15 V)、滑动变阻器R(最大阻值为30 Ω)．请你思考完成下列问题：(1)按照图甲用笔画线代替导线，连接好图乙中的实物图．解：(2)用物理量U0、R x、电流表的示数I写出表示电压表示数U大小的关系式：U＝__U0－IR x__．(3)①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为__最大__(填“最大”或“零”)．②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U 为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线(并虚线延长到纵轴)，如图丙所示．从图丙中信息可求得：电源电压U0＝__3__V，电阻R x＝__6__Ω.4．(2018·孝感)某校学习小组想用不同方法测量未知电阻R x的阻值，他们分成甲、乙两组分别进行实验：。
2019年中考物理真题分类汇编——杠杆专题(word版包含答案)
2019年中考物理真题分类汇编——杠杆专题1.（2019鸡西，21）如图所示，在刻度均匀的轻质杠杆的A点悬挂一个重为4N的物体，在B点施加一个竖直向下的作用力F，使杠杆在水平位置保持平衡，则F＝N；若保持物体悬挂的位置不变，改变力F的方向（如图虚线所示），杠杆仍在水平位置保持平衡，则力F将（填“不变”、“变大”或“变小”）。
2.（2019安顺，13）如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。
室外机的质量为30kg，室外机的重力作用线正好通过AB 中点，则A处钉受到的水平拉力F为N（支某重力不计）•为了安全，从力学的角度分析，室外机的位置应尽量（选填“靠近”或“远离”）墙壁。
3.（2019青岛，5）如图为探究杠杆平衡条件的实验装置，杠杆平衡时，钩码对杠杆的阻力F2＝1.0N，阻力臂l2＝20cm，测力计示数F1＝2.5N，则动力臂l1为A．15cm B．8cm C．50cm D．80cm4.（2019泰安，19）一位泰山挑山工用一根长1.8m的扁担挑起货物，如图为扁担示意图，若在扁担的A端挂200N的物体，B端挂300N的物体，挑起重物时使扁担水平平衡，则挑山工肩膀需顶在距A端m远的位置（不计扁担的重力）。
）5.（2019 成都，18）如图,是三种类型剪刀的示意图,请你为铁匠师傅选择一把剪铁皮的剪刀,你会选择(选填“A”、“B” 或“C”)剪刀，这样选择的目的是为了省 。
6.（2019 湖州，7）生活中我们常用开瓶器打开瓶盖，如图所示使用开瓶器能省力的原因是________。
请在答题卷的图中画出作用在开瓶器上的阻力。
7.（2019 年郴州，18）材料相同的甲、乙两个物体分别挂在杠杆A 、B 两端，O 为支点（OA＜OB ），如图所示，杠杆处于平衡状态。
如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（）A ．A 端下沉B ．B 端下沉C ．仍保持平衡D ．无法确定8.（2019 福建，18）如图是我国古代劳动人民在工地上运送巨木的情景。
中考物理简单机械真题汇编(含答案)及解析
中考物理简单机械真题汇编(含答案)及解析一、简单机械选择题1．如图所示，每个滑轮的重力相等，不计绳重和摩擦力，G1＝60N，G2＝38N，甲乙两种情况下绳子在相等拉力F作用下静止。
则每个动滑轮的重力为（）A．3N B．6N C．11N D．22N【答案】B【解析】【分析】分析可知滑轮组承担物重的绳子股数n，不计绳重和摩擦力，拉力F＝1n（G+G轮），因为拉力相同，据此列方程求动滑轮的重力。
【详解】由图知，承担物重的绳子股数分别为：n1＝3，n2＝2，滑轮的重力相等，设动滑轮的重力为G轮，不计绳重和摩擦力，则拉力分别为：F1＝13（G1+G轮），F2＝12（G2+G轮），由题知F1＝F2，所以13（G1+G轮）＝12（G2+G轮），即：13（60N+G轮）＝12（38N+G轮），解答动滑轮的重力：G轮＝6N。
故选：B。
2．如图所示，轻质杠杆AB，将中点O支起来，甲图的蜡烛粗细相同，乙图的三支蜡烛完全相同，所有的蜡烛燃烧速度相同。
在蜡烛燃烧的过程中，则杠杆A．甲左端下沉，乙右端下沉B．甲左端下沉，乙仍保持平衡C．甲右端下沉，乙右端下沉D．甲、乙均能保持平衡【答案】B【解析】【详解】设甲乙两图中的杠杆长均为l。
图甲中，m左l左= m右l右，燃烧速度相同，∴蜡烛因燃烧减少的质量m′相同，故左边为：（m左- m′）l左= m左l左- m′l左，右边为：（m右- m′）l右=m右l右- m′l右，因为l左小于l右，所以（m左- m′）l左= m左l左- m′l左（m右- m′）l右= m右l右- m′l右，故左端下沉；图乙中，设一只蜡烛的质量为m∵2m×l=m×l，∴直尺在水平位置平衡；∵三支蜡烛同时点燃，并且燃烧速度相同，∴三支蜡烛因燃烧减少的质量m′相同，∵2（m-m′）×l=（m-m′）×l，∴在燃烧过程中直尺仍能平衡．故选B．3．如图所示，小明用相同滑轮组成甲、乙两装置，把同一袋沙子从地面提到二楼，用甲装置所做的总功为W1，机械效率为η1；用乙装置所做的总功为W2，机械效率为η2．若不计绳重与摩擦，则A．W1 = W2，η1 =η2B．W1 = W2，η1 <η2C．W1 < W2，η1 >η2D．W1 > W2，η1 <η2【答案】C【解析】【分析】由图可知甲是定滑轮，乙是动滑轮，利用乙滑轮做的额外功多，由“小明分别用甲、乙两滑轮把同一袋沙子从地面提到二楼”可知两种情况的有用功，再根据总功等于有用功加上额外功，可以比较出两种情况的总功大小．然后利用η=WW有用总即可比较出二者机械效率的大小．【详解】（1）因为小明分别用甲、乙两滑轮把同一袋沙从一楼地面提到二楼地面，所以两种情况的有用功相同；（2）当有用功一定时，甲中所做的总功为对一袋沙所做的功，利用机械时做的额外功越少，则总功就越少，机械效率就越高；（3）又因为乙是动滑轮,乙中所做的总功还要加上对动滑轮所做的功,利用乙滑轮做的额外功多,则总功越多,机械效率越低。
2019年中考物理真题集锦——专题三十六：简单机械实验(word版含答案)
2019年中考物理真题集锦——专题三十六：简单机械实验1.（2019攀枝花，30）某同学在河边玩耍时捡到一块石头，估测石头质量大约800g。
回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器材测量石头的密度。
观察弹簧测力计量程后，发现该测力计不能直接测得石头的质量。
通过思考，该同学利用一根质量分布均匀的细木杆和上述实验器材设计如图所示实验：（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除对杆平衡的影响；（2）将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；（3）通过计算，浸没后石头受到的浮力大小为N，石头的密度为kg/m3（已知ρ水=1.0×103kg/m3）；（4）若上述（2）步骤中，只是杆未保持水平，则测量结果（填“偏大”、“偏小”或“不变”）。
2.（2019齐齐哈尔，19）小红和小君探究“杠杆的平衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度线间的距离相等。
如图甲所示，为使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向端调节（选填“A”或“B“）。
如图乙所示，杠杆水平平衡后，在杠杆的C点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使杠杆仍保持水平平衡，则弹簧测力计的示数为N。
3.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。
（ρ水=1.0×103kg/m3）(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
(2) 在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。
2019年中考物理真题集锦——专题四十七：简单机械(含答案)
2019年中考物理真题集锦——专题四十七：简单机械1.（2019贵阳，10）如图所示是吊车正在起吊货物的示意图。
该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。
假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）A．撑杆对吊臂的作用力不断增大B．钢绳对吊臂的作用力不断增大C．撑杆对吊臂的作用力的力臂不断增大D．钢绳对吊臂的作用力的力臂不断减小2.（2019沈阳，6）如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直。
用同一弹簧测力计在a、b、c几种不同情形下拉杠杆，使杠杆始终在水平位置平衡。
下列说法中正确的是A．测力计在a位置时的示数比模型和直杆的总重大B．测力计从a位置转到b位置后，比a位置的示数小C．测力计从a位置移至c位置后，比a位置的示数大D．测力计在c位置时，对模型水平向右吹风，示数变大3（2019常德，9）用如图所示的工具提升相同重物G(不计摩擦，不计绳、滑轮和杠杆重)，最省力的是4.（2019齐齐哈尔，7）下列简单机械在正常使用时能够省力的是（）5.（2019常德，12）右图是一种切甘蔗用的铡刀示意，下列有关说法正确的是①刀刃很薄可以减小压强②铡刀实质上是一种省力杠杆③甘蔗放在a点比b点更易被切断④手沿F1方向用力比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确D．只有①②③正确6.(2019云南，1)如图所示的简单机械，属于省力杠杆的是（）7.（2019临沂，4）下列各选项是小明整理的物理笔记，错误的是（）A. 做功快的机械，效率不一定高B. 动滑轮既能省力又能改变力的方向C. 不透明物体的颜色由它反射的色光决定D. 沙漠地区昼夜温差大与砂石的比热容小有关8.（2019临沂，9）各式各样的剪刀都是一对对杠杆。
下列剪刀，最适合剪开较硬物体的是（）9. (2019衡阳，11)如图所示的工具中，属于费力杠杆的是10.（2019荆州，23）湖北省第二届园林博览会将于2019 年9 月28 日在荆州开幕．在某场馆建设中，采用了如图所示的装置提升重物，当工人师傅们用1000N 的拉力F 向下拉绳，使重1600N 的重物匀速上升了5m，此过程中克服绳重和摩擦做功500J，下列说法中正确的是（）A．拉力F 做功为5×103 JB．缠绕在动滑轮上每股绳的拉力为800 NC．动滑轮重为300ND．滑轮组的机械效率为75%11.(2019荆门，22)如图用同一滑轮组分别将两个不同的物体A和B匀速提升相同的高度，不计绳重和摩擦的影响，提升A的过程滑轮组的机械效率较大，则下列判断正确的是①A物体比B物体轻②提升A的拉力较大③提升A所做的额外功较少④提升A做的有用功较多A．只有①③B．只有②④C．只有②③D．只有①④12.（2019呼和浩特，10）人类从刀耕火种，经过几次工业革命，走向了科技大发展的今天。

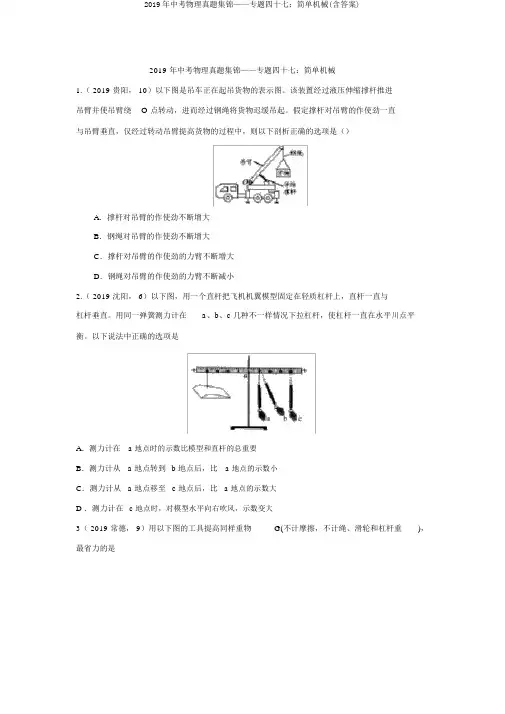

2019年中考物理真题集锦——专题四十七：简单机械(含答案)
2019 年中考物理真题集锦——专题四十七：简单机械1.（ 2019 贵阳， 10）以下图是吊车正在起吊货物的表示图。
该装置经过液压伸缩撑杆推进吊臂并使吊臂绕O 点转动，进而经过钢绳将货物迟缓吊起。
假定撑杆对吊臂的作使劲一直与吊臂垂直，仅经过转动吊臂提高货物的过程中，则以下剖析正确的选项是（）A．撑杆对吊臂的作使劲不断增大B．钢绳对吊臂的作使劲不断增大C．撑杆对吊臂的作使劲的力臂不断增大D．钢绳对吊臂的作使劲的力臂不断减小2.（ 2019 沈阳， 6）以下图，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆一直与杠杆垂直。
用同一弹簧测力计在a、b、c 几种不一样情况下拉杠杆，使杠杆一直在水平川点平衡。
以下说法中正确的选项是A．测力计在 a 地点时的示数比模型和直杆的总重要B．测力计从 a 地点转到 b 地点后，比 a 地点的示数小C．测力计从 a 地点移至 c 地点后，比 a 地点的示数大D ．测力计在 c 地点时，对模型水平向右吹风，示数变大3（ 2019 常德， 9）用以下图的工具提高同样重物G(不计摩擦，不计绳、滑轮和杠杆重)，最省力的是4.（ 2019 齐齐哈尔， 7）以下简单机械在正常使用时能够省力的是（）5.（ 2019 常德， 12）右图是一种切甘蔗用的铡刀表示，以下有关说法正确的选项是① 刀刃很薄能够减小压强③甘蔗放在 a 点比 b 点更易被切断② 铡刀本质上是一种省力杠杆④手沿 F1方向使劲比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确 D ．只有①②③正确6.(2019云南， 1)以下图的简单机械，属于省力杠杆的是（）7.（2019临沂，4）以下各选项是小明整理的物理笔录，错误的选项是（）A.做功快的机械，效率不必定高B. 动滑轮既能省力又能改变力的方向C. 不透明物体的颜色由它反射的色光决定D. 荒漠地域日夜温差大与砂石的比热容小有关8.（2019临沂， 9）各式各种的剪刀都是一对对杠杆。
【物理】中考物理试卷物理简单机械题分类汇编含解析
【物理】中考物理试卷物理简单机械题分类汇编含解析一、简单机械选择题1．如图所示，在水平拉力F的作用下，使重300N的物体在水平桌面上以0.lm/s的速度勻速运动时，物体与桌面的摩擦力为60N（不计绳重、动滑轮重及摩擦），F及其功率的大小分別为（）A．20N 2W B．20N 6W C．60N 2W D．30N 6W【答案】B【解析】【详解】由图可知，与动滑轮相连的绳子段数为3，则绳端的拉力：F=f/3=60N/3=20N；绳子自由端的速度为：v绳=3v物=3×0.1m/s=0.3m/s；则拉力F的功率为：P=Fv绳=20N×0.3m/s=6W；故ACD错误，B正确．2．在生产和生活中经常使用各种机械，使用机械时A．功率越大，做功越快B．做功越多，机械效率越高C．做功越快，机械效率越高D．可以省力、省距离，也可以省功【答案】A【解析】【分析】（1）功率是表示做功快慢的物理量，即功率越大，做功越快；（2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大；（3）功率和效率是无必然联系的；（4）使用任何机械都不省功．【详解】A．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A正确；B．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B错误；C．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C错误；D．使用任何机械都不省功，故D错误．故选A．3．用如图所示的滑轮组拉动水平地面上重1000N的物体A，使物体A在4s内匀速前进了4m ，物体A 受到地面的摩擦力f =300N ，所用拉力F =120N ，忽略绳重、滑轮重及绳与滑轮间的摩擦．下列说法中正确的是A ．绳子自由端在4s 内移动了8mB ．物体A 重力做功的功率为1000WC ．物体A 克服摩擦力做的功为480JD ．滑轮组的机械效率约为83.3%【答案】D【解析】【详解】A ．由题图可知，承担物体拉力的绳子的股数n =3，因此物体A 在4s 内匀速前进了4m ，则 绳子自由端在4s 内移动了s 绳子=3×4m=12m 。
2019年中考物理真题集锦——专题三十六：简单机械实验(含答案)
2019年中考物理真题集锦——专题三十六：简单机械实验1.（2019攀枝花，30）某同学在河边玩耍时捡到一块石头，估测石头质量大约800g。
回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器材测量石头的密度。
观察弹簧测力计量程后，发现该测力计不能直接测得石头的质量。
通过思考，该同学利用一根质量分布均匀的细木杆和上述实验器材设计如图所示实验：（1）将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除对杆平衡的影响；（2）将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；（3）通过计算，浸没后石头受到的浮力大小为N，石头的密度为kg/m3（已知ρ水=1.0×103kg/m3）；（4）若上述（2）步骤中，只是杆未保持水平，则测量结果（填“偏大”、“偏小”或“不变”）。
2.（2019齐齐哈尔，19）小红和小君探究“杠杆的平衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度线间的距离相等。
如图甲所示，为使杠杆在水平位置平衡，应将杠杆两端的平衡螺母向端调节（选填“A”或“B“）。
如图乙所示，杠杆水平平衡后，在杠杆的C点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使杠杆仍保持水平平衡，则弹簧测力计的示数为N。
3.（2019包头，10）下图是“利用杠杆测量石块密度”的实验。
（ρ水=1.0×103kg/m3）(1) 在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
(2) 在溢水杯中装满水，如图乙所示，将石块缓慢浸没在水中，让溢出的水流入小桶A中，此时小桶A中水的体积石块的体积。
2019年中考物理真题集锦——专题三十六：简单机械实验(含答案)
2019 年中考物理真题集锦——专题三十六：简单机械实验1.（2019 攀枝花， 30）某同学在河畔嬉戏时捡到一块石头，估测石头质量大概 800g。
回家后，他用弹簧测力计、玻璃杯、细绳和足量的水等器械丈量石头的密度。
察看弹簧测力计量程后，发现该测力计不可以直接测得石头的质量。
经过思虑，该同学利用一根质量散布平均的细木杆和上述实验器械设计以下图实验：（1）将木杆的中点 O 悬挂于线的下端，使杆在水平地点均衡，这样做的利处是能够除去对杆均衡的影响；（2）将左端 A 与弹簧测力计相连，用细线把石头挂于OA 的中点 C，弹簧测力计竖直向上提起 A 端，使杆保持水平，测力计示数以下图，则拉力大小为N ；将石头淹没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为 2.7N ；（3）经过计算，淹没后石头遇到的浮力大小为N，石头的密度为kg/m3（已知ρ水 =1.0×3）；103kg/m（4）若上述（2）步骤中，不过杆未保持水平，则丈量结果（填“偏大”、“偏小”或“不变”）。
2.（ 2019 齐齐哈尔， 19）小红和小君研究“杠杆的均衡条件”时，使用的每个钩码质量均为50g，杠杆上相邻刻度线间的距离相等。
如图甲所示，为使杠杆在水平地点均衡，应将杠杆两头的均衡螺母向端调理（选填“A”或“B“）。
如图乙所示，杠杆水平均衡后，在杠杆的 C 点挂4个钩码，在D点用弹簧测力计竖直向上拉杠杆，使杠杆仍保持水平均衡，则弹簧测力计的示数为N 。
3.（ 2019 包头， 10）以下图是“利用杠杆丈量石块密度”的实验。
（ρ水=1.0× 103kg/m3）(1)在实验前，杠杆静止在图甲所示的地点，此时杠杆处于（选填“均衡”或“不均衡”）状态；要使杠杆在水平地点均衡，应将均衡螺母向调理，这样做的目的是，并除去杠杆自重对实验的影响。
(2)在溢水杯中装满水，如图乙所示，将石块迟缓淹没在水中，让溢出的水流入小桶 A 中，此时小桶 A 中水的体积石块的体积。
中考物理简单机械常见题型及答题技巧及练习题(含答案)
中考物理简单机械常见题型及答题技巧及练习题(含答案) 一、简单机械选择题 1．如图所示，用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为G的物体缓缓上升，动滑轮的重力不可忽略．现改变物体的重力G，则动滑轮的机械效率η与物体重力G的关系可能符合下列图中的
A．
B．
C．
D．
【答案】B 【解析】 【详解】 动滑轮的重力不可忽略，则克服动滑轮的重和绳与滑轮间的摩擦所做的功为额外功，从摩擦角度考虑，随着物体重力的增加，滑轮与绳子间摩擦会一定程度增大；同时，物重增大，有用功逐渐增大，有用功占总功的比值在增大，所以机械效率逐渐增大，但由于摩擦也在增大，故机械效率η与物体重力G的关系并不成正比，且机械效率逐渐趋近于100%，故B正确符合题意，故选B． 2．为探究杠杆平衡条件，老师演示时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究（如图 ），这样做的目的是（ ）
A．便于直接读出拉力的大小 B．便于同学们观察实验
C．便于正确理解力臂 D．便于测量力臂的大小
【答案】C 【解析】 【分析】 【详解】
从支点到力的作用线的距离叫力臂，在杠杆两侧挂钩码，由于重力的方向是竖直向下的，力臂在杠杆上可以直接读出，当用弹簧测力计倾斜时，拉力不再与杠杆垂直，这样力臂会发生变化，相应变短，由杠杆的平衡条件知道，力会相应增大，才能使杠杆仍保持平衡，所以这样做实验可以加深学生对力臂的正确认识，故C正确．
3．如图用同一滑轮，沿同一水平面拉同一物体做匀速直线运动，所用的拉力分别为F1、F2、F3，下列关系中正确的是
A．F1＞F2＞F3
B．F1＜F2＜F3
C．F2＞F1＞F3
D．F2＜F1＜F3
【答案】D
【解析】 【详解】 第一个图中滑轮为定滑轮，因为定滑轮相当于一个等臂杠杆，不能省力， 所以根据二力平衡，此时拉力F1=f； 第二个图中滑轮为动滑轮，因为动滑轮可省一半的力，
所以根据二力平衡，此时拉力F2=12f； 第三个图中滑轮为动滑轮，由二力平衡可知此时的拉力等于两股绳子向右的拉力，即F3=2f；
