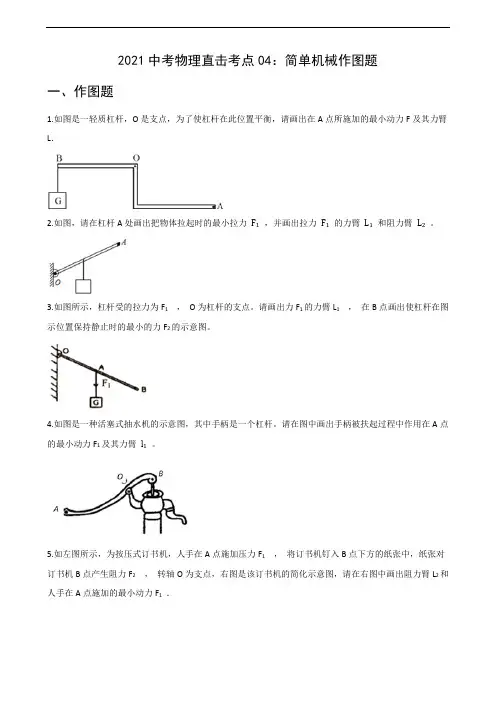

2021中考物理直击考点04：简单机械作图题一、作图题1.如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L．2.如图，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1和阻力臂L2。
3.如图所示，杠杆受的拉力为F1，O为杠杆的支点。
请画出力F1的力臂L1，在B点画出使杠杆在图示位置保持静止时的最小的力F2的示意图。
4.如图是一种活塞式抽水机的示意图，其中手柄是一个杠杆。
请在图中画出手柄被扶起过程中作用在A点的最小动力F1及其力臂l1。
5.如左图所示，为按压式订书机，人手在A点施加压力F1，将订书机钉入B点下方的纸张中，纸张对订书机B点产生阻力F2，转轴O为支点，右图是该订书机的简化示意图，请在右图中画出阻力臂L2和人手在A点施加的最小动力F1．6.用如图中的装置将重物提起来，请在图上画出最省力的绳子绕法．7.如图所示，画出滑轮组最省力的绳子绕法。
8.用如图所示的滑轮组提升重物，请画出最省力的滑轮组绕线．9.如图所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。
10.按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）11.如图小明想用一滑轮组把重为800N的物提到楼上，他所用绳子能承受的最大拉力为400N，动滑轮重为100N．为安全起见请你帮他在图中画出此滑轮组的绕绳方法。
（不计绳重和摩擦）12.（1）请作出游泳者在水下看到水上小鸟的光路图；（2）仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。
13.⑴如图1所示,小磁针静止在通电螺线管右侧,请在括号内标出通电螺线管的磁极和电源的极性。
⑵如图2所示,轻质杠杆OA在物块P和轻绳AB的共同作用下,在水平方向处于静止状态,请画出物块P所受重力和轻绳AB对杠杆的动力F1的力臂L1。
14.请画出图中重物G所受重力的示意图和拉力F的力臂（用L把力臂表示出来）.15.如图所示的杠杆中，O为支点，在一个最小的拉力F1的作用下，在图示位置保持静止，请在图中画出最小拉力F1的示意图和力F2的力臂l2________。
中考物理总复习《简单机械(滑轮)》专项练习(附参考答案)
中考物理总复习《简单机械(滑轮)》专项练习(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力1F 、2F 和3F 匀速拉起钩码。
忽略绳子与滑轮的摩擦，下列说法中正确的是（ ）A ．1F 较大B ．3F 较大C ．2F 较大D ．1F 和2F 、3F 的大小相等2．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重力和摩擦），其中最省力的是（ ） A ．B ．C ．D ． 3．如图所示是使用简单机械匀速提升同一物体的四种方式，其中所需动力最大的是（ ）（不计机械自重和摩擦）A．B．C．D．4．生活中处处都有物理，以下说法正确的是（）A．篮球上升过程中，重力势能变小B．常用温度计把冰的温度定为0℃C．旗杆上的滑轮是动滑轮D．小安同学背着书包站在上行的电梯中，她对书包做了功5．下列设备中所对应的物理知识，错误的是（）A．重垂线——利用重力方向竖直向下B．定滑轮——省一半力C．潜水艇——改变自身重量实现沉浮D．盘山公路——利用斜面省力6．由于疫情影响人们尽量多宅在家里几天，这段时期家里肯定储备了很多罐头食品，罐头食品味道很不错，但徒手开玻璃瓶装罐头比较麻烦，而用钢匙撬瓶盖，听到“噗”的进气声，瓶盖就容易打开了。
下列有关说法正确的是（）A．瓶盖很难被打开是因为瓶内气压大于瓶外气压B．在撬瓶盖的过程中钢匙相当于省力杠杆C．“噗”的一声是瓶盖振动发出的D．玻璃瓶口的螺纹相当于滑轮7．如图甲示，重80N的物体在大小为30N的水平向左的拉力F1的作用下，在水平面上以0.4m/s的速度做匀速直线运动．再改用图乙所示的滑轮组拉物体，该物体在水平向右的拉力F2作用下，在相同的水平面上以相同的速度水平方向右匀速直线运动了0.5m（滑轮与绳子质量及滑轮与绳子的摩擦均不计）．下列说法正确的是A．物体与水平面之间的摩擦力的大小为15NB．拉力F2的功率为36WC．拉力F2的大小为90ND．拉力F2做的功为15J8．如图所示，重物G=300N，动滑轮重40N，要使重物匀速上升3m，不计摩擦和绳重，则下列说法正确的是（）A．F=640N，并向上移动6m B．F=640N，并向上移动1.5mC．F=340N，并向上移动6m D．F=150N，并向上移动l.5 m9．下列所示简单机械中，使用时不能省力但能省距离的是（）A．瓶起子B．食品夹C．水龙头开关D．定滑轮10．图甲所示，用一个动滑轮匀速提升重为600N的物体，在卷扬机拉力F的作用下，绳子自由端竖直移动的距离随时间变化的关系如图乙中的图线所示。
八年级下册简单机械的作图与计算带答案
简单机械的作图与计算01 专题概述1．有关简单机械的作图主要是力臂作图和滑轮组的设计．力臂作图的关键是明确力臂的概念画出对应力的力臂．画最小动力的示意图时，应注意使动力臂最长；滑轮组的设计作图关键是明确绳子段数，绳子起始端是系在定滑轮上还是动滑轮上．2．有关简单机械的计算主要是杠杆平衡条件的应用和滑轮组、斜面以及杠杆等简单机械效率的计算．求解机械效率时，注意明确哪个力做的功是有用功，哪个力做的是总功，然后再求机械效率．02 专题训练类型1杠杆力臂作图1．(雅安中考)请作出图中：①物体A所受重力G的示意图；②力F的力臂l.2．(咸宁中考)如图中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L.3．(德州中考)胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水挤出后便可清理地板，请在图乙示意图中画出：(1)动力F1的力臂l1；(2)作用在B点的阻力F2.4．(襄阳中考)如图，在B端加一最小的力F B，使杠杆平衡，画出此力的方向，并画出F A的力臂．5．(葫芦岛中考)如图甲所示为不锈钢折叠指甲剪及平面图，它使用时相当于两个杠杆，在图乙杠杆简化图中B、C两点中确定支点，并用O标出，画出最小动力F1和阻力臂l2.类型2滑轮组的设计作图6．(天水中考)如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．7．(眉山中考)如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．类型3简单机械的计算8．(镇江中考)如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为支点，A为他的重心，相关长度已在图中标明．已知他的质量m＝60 kg，取g＝10 N/kg.(1)求小华受到的重力G；(2)求图示时刻地面对双手支持力F的力臂l1，并在图中画出此力臂；(3)求图示时刻地面对双手的支持力F.9．(德州中考)小李用如图所示的滑轮组把90 kg的物体提升3 m，作用在绳子自由端的拉力是400 N，不考虑绳重及摩擦(取g＝10 N/kg)．求：(1)滑轮组的机械效率；(2)动滑轮的重力．10．(荆州中考)在荆州火车站附近的荆州中学新校区的建设工地上，工人把重1 200 N的物体沿着长L＝5 m、高h＝1 m的斜面从底部匀速拉上斜面的顶端，沿斜面所用的拉力为300 N(不计空气阻力)．求：(1)将物体从斜面底部匀速拉到斜面顶端的过程中，拉力做了多少功？(2)工人使用斜面做功的机械效率是多少？(3)物体和斜面之间的摩擦力是多大？11．(咸宁中考)用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760 N，卷扬机加在绳子自由端的拉力F将物体M以0.5 m/s的速度匀速提升到10 m的高度，拉力做的功W随时间t的变化图像如图乙所示，不计钢丝绳的重、摩擦力大小，求：(1)滑轮组提升重物所做的有用功是多少？(2)滑轮组提升重物的机械效率是多少？(3)动滑轮的重力是多少？小专题(五) 简单机械的作图与计算1. 2. 3. 4.5. 6. 7.8．(1)小华受到的重力G ＝mg ＝60 kg×10 N/kg＝600 N (2)过支点做支持力F 的作用线的垂线段，即为其力臂，由图可知l 1＝100 cm ＋50 cm ＝150 cm ，如图所示：(3)根据杠杆平衡的条件可得：Fl 1＝Gl 2 F×150 cm＝600 N×100 cm F ＝400 N 9.(1)由图可知通过动滑轮绳子的段数n ＝3 物体重力G ＝mg ＝90 kg×10 N/kg＝900 N 滑轮组的机械效率：η＝W 有用W 总＝Gh Fs ＝Gh F·3h ＝900 N3×400 N ×100%＝75% (2)不考虑绳重及摩擦F ＝13(G 动＋G 物) G 动＝3F －G 物＝3×400 N－900 N ＝300 N 10.(1)知道沿斜面的拉力是300 N ，斜面的长度是5 m ，故W 总＝Fs ＝FL ＝300 N×5 m＝1 500 J (2)此时W 有＝Gh ＝1 200 N×1 m ＝1 200 J η＝W 有W 总×100%＝1 200 J1 500 J ×100%＝80% (3)W 额＝W 总－W 有＝1 500 J －1 200 J ＝300 J 根据W 额＝fL ，得到f ＝W 额L ＝300 J5 m＝60 N 11.(1)有用功：W 有＝Gh ＝760 N×10 m＝7 600 J (2)货物以0.5 m/s 的速度匀速提升到10 m 的高度 故其运动的时间是t ＝s v ＝10 m0.5 m/s ＝20 s 故据图乙可知，此时拉力做的总功是8 000 J 所以其机械效率是：η＝W 有W 总×100%＝7 600 J8 000 J ×100%＝95% (3)据图甲能看出有两段绳子吊着动滑轮，故应该费2倍的距离，所以绳子自由端移动的距离是s ＝2×10 m ＝20 m 故据(2)中的数据可知W ＝Fs ＝8 000 J ，故F ＝W s ＝8 000 J20 m ＝400N 所以动滑轮的重力是G 动＝2F －G ＝2×400 N－760 N ＝40 N。
中考物理总复习《简单机械作图》专题检测卷-附答案
中考物理总复习《简单机械作图》专题检测卷-附答案学校:___________姓名：___________班级：___________考号：___________1．希腊科学家阿基米德在发现了杠杆原理之后，发出了“给我一个支点，我能够撬动地球”的感慨。
请在设想示意图中，画出作用在A 点的最小动力F 1及阻力F 2。
（图中O 为支点）2．如图所示，工人用最小力F 将圆柱形塑料桶滚上台阶，2O 为圆桶的横截面的圆心，请在图中画出支点1O 以及工人作用在圆桶上的最小动力F 的示意图。
3．如图所示使轻质杠杆在如图所示位置平衡，画出最小动力1F 的示意图和阻力臂2l 。
4．请作出图中物块A 所受的重力和使杠杆在如图所示位置平衡时作用在B 点的最小力F 。
5．作出图中重物A所受重力示意图，并画出力F的力臂l。
6．下图为用起子开启瓶盖的情景，此时起子可以看作是一个支点为O的杠杆，请在图中画出动力1F的力臂1l和阻力2F的大致方向。
7．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。
在图中画出力F1的力臂l1以及力F2的示意图。
8．在图中作出撬钉子时施加的最小力F1的示意图和它的动力臂l1。
9．请画出活塞式抽水机的阻力F2及阻力臂L210．请在图中画出作用在A点的力F的力臂。
11．如图所示，要用向下的力提升重物，请画出滑轮组绳子的绕法．12．图中人站在地面上拉重物，画出绳的绕法。
13．如图所示，工人站在A处用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。
14．如图，某人站在A处用一根绳子和三个滑轮提起物体B，画出最省力的绕线。
15．用笔画线代替绳子，画出拉动汽车最省力的绕绳方法。
16．如图所示，物体A的质量为100kg，A与地面间的滑动摩擦力是A重力的0.05倍，请你帮小明设计一下绳子的绕法（绳重、滑轮重、滑轮组摩擦均不计），并在图中画出绕法。
参考答案：1．【详解】根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O 为支点，要使杠杆平衡且动力最小，就应该让力F 1作用在A 点，OA 是最长的力臂L 1，则力F 1应与OA 垂直且向下；阻力F 2作用在杠杆上，竖直向下，如图所示：2．【详解】图中1O 为支点，当力臂为直径时，力臂是最长的，从支点1O 做出直径1O A ，可得最小动力F 的力臂l ，从A 垂直1O A 向上画出力F 的示意图；根据杠杆平衡的条件1122F l F l ⨯=⨯在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
2023中考物理二轮复习作图题之简单机械
2023中考物理二轮复习作图题之简单机械学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，杠杆在力1F、2F作用下处于平衡状态，1l为1F的力臂。
请在图中作出2F 的力臂2l及力1F。
2．图甲是一个门把手，握住门把手向下压就可以打开门，门把手可以看成如图乙所示的一个杠杆，O为支点，请你在图乙中画出阻力F2的力臂。
3．如图甲是一款升降座椅装置，其简图如图乙，请在图乙中画出滑轮组的绕线情况，要求绳子的末端绕至按钮处。
4．画出图中轻质杠杆OA的动力和阻力的力臂L1和L2。
5．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
6．如图所示杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡，请画出最小的动力F1以及杠杆受到的阻力F2。
7．如图，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图；8．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。
9．小刚站在地面上想要缓慢提升重物，在图中画出一种可行的细绳绕系方案。
臂。
11．戥（děnɡ）子是凝聚我国古代劳动人民智慧的一种小型杆秤，图为药房里使用戥子称量中药时的情景，图中已标注阻力F2，请作出阻力臂l2和动力F1。
12．“节约用水，人人有责”如图丙所示是用水后及时关闭水龙头的情景。
水龙头手柄可以视为一根杠杆，请你在图中画出施加在A点的最小动力F1及其力臂L1。
13．如图，是一个电热水壶的简易图，B为重心，用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F（O为支点，请保留作图痕迹）及水壶所受的重力的示意图。
14．如图，用滑轮组提升重物，画出最省力的绕线方法。
15．如图，轻质杠杆可绕O点转动，杠杆上吊一重物，在动力F作用下，杠杆静止在水平位置。
图中的l1为动力F的力臂，请作出动力F示意图和阻力臂l2。
(物理)中考物理简单机械试题经典及解析
（物理）中考物理简单机械试题经典及解析一、简单机械选择题1．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1=G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦）．则下列选项正确的是A．F1＞F2 η1＜η2 P1＜P2B．F1＞F2 η1=η2 P1=P2C．F1＜F2η1＜η2 P1＜P2D．F1＜F2 η1＞η2 P1＞P2【答案】B【解析】【详解】甲滑轮组n是2，乙滑轮组n是3，乙更省力．由于两个滑轮组做的有用功相同，额外功相同，它们的机械效率也相同．在相同时间内做的总功相同，它们的功率也相同．故B正确．2．山区里的挑夫挑着物体上山时，行走的路线呈“S”形，目的是A．加快上山时的速度B．省力C．减小对物体的做功D．工作中养成的生活习惯【答案】B【解析】斜面也是一种简单机械，使用斜面的好处是可以省力．挑物体上山，其实就是斜面的应用，走S形的路线，增加了斜面的长，而斜面越长，越省力，所以是为了省力．故选B．3．在生产和生活中经常使用各种机械，在使用机械时，下列说法中正确的是A．可以省力或省距离，但不能省功B．可以省力，同时也可以省功C．可以省距离，同时也可以省功D．只有在费力情况时才能省功【答案】A【解析】【详解】使用机械可以省力、省距离或改变力的方向，但都不能省功，故A选项正确；使用任何机械都不能省功，故B、C、D选项错误；4．如图所示，杠杆处于平衡状态且刻度均匀，各钩码质量相等，如果在杠杆两侧各减少一个钩码，杠杆会（）A．左端下沉B．右端下沉C．杠杆仍然平衡D．无法判断【答案】B【解析】【详解】设一个钩码重为G，一格的长度为L，原来：3G×4L=4G×3L，杠杆平衡；在杠杆两侧挂钩码处各减少一个质量相等的钩码，现在：2G×4L<3G×3L，所以杠杆不再平衡，杠杆向顺时针方向转动，即右端下沉。
(物理)初三物理简单机械解题技巧及经典题型及练习题(含答案)及解析
（物理）初三物理简单机械解题技巧及经典题型及练习题(含答案)及解析一、简单机械选择题1．如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是A．B．C．D．【答案】C【解析】【详解】A．此图是动滑轮，由动滑轮及其工作特点可知，省一半的力，即F=12 G；B．此图是定滑轮，由定滑轮及其工作特点可知，不省力，即F=G；C．此图是滑轮组，绕在动滑轮上的绳子由3股，则F=13 G；D．此图是滑轮组，绕在动滑轮上的绳子由2股，则F=12 G．由以上可知：在滑轮重及摩擦不计的情况下最省力的是C，C符合题意．2．关于机械效率的问题，下列说法中正确的是（）A．做的有用功越多，机械效率一定越高B．单位时间内做功越多，机械效率一定越高C．省力越多的机械，机械效率一定越高D．额外功在总功中所占比例越小，机械效率一定越高【答案】D【解析】【详解】A、做功多，有用功不一定多，有用功占总功的比例不一定高，所以机械效率不一定高，故A错误；B、有用功占总功的比例与单位时间内做功多少无关，故B错误；C、省力多的机械的机械效率往往偏低，故C错误；D、额外功在总功中所占比例越小，说明有用功在总功中所占的比例越大，机械效率就越高，故D正确；故选D．【点睛】①总功＝有用功+额外功；②有用功和总功的比值叫机械效率；③由机械效率的定义可知，机械效率的高低只与有用功在总功中所占的比例有关，与做功多少、功率大小无关．3．在生产和生活中经常使用各种机械，使用机械时A．功率越大，做功越快B．做功越多，机械效率越高C．做功越快，机械效率越高D．可以省力、省距离，也可以省功【答案】A【解析】【分析】（1）功率是表示做功快慢的物理量，即功率越大，做功越快；（2）机械效率是表示有用功所占总功的百分比；即效率越高，有用功所占的比例就越大；（3）功率和效率是无必然联系的；（4）使用任何机械都不省功．【详解】A．功率是表示做功快慢的物理量，故做功越快功率一定越大，故A正确；B．机械效率是表示有用功所占总功的百分比，故做功多，而不知道是额外功还是有用功，所以无法判断机械效率，故B错误；C．由于功率和效率没有直接关系，所以功越快，机械效率不一定越高，故C错误；D．使用任何机械都不省功，故D错误．故选A．4．如图所示，小丽分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2，若不计绳重与摩擦，则A．W1 = W2η1 = η2B．W1 = W2η1< η2C ．W 1 < W 2 η1 > η2D ．W 1 > W 2 η1 < η2【答案】C 【解析】 【分析】由图可知甲是定滑轮，乙是动滑轮，利用乙滑轮做的额外功多，由“小明分别用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面”可知两种情况的有用功，再根据总功等于有用功加上额外功，可以比较出两种情况的总功大小．然后利用100%W W 有总η=⨯即可比较出二者机械效率的大小． 【详解】因为用甲、乙两滑轮把同一桶沙从一楼地面提到二楼地面，所以两种情况的有用功相同；根据W W η=有总可知：当有用功一定时，利用机械时做的额外功越少，则总功越少，机械效率越高．而乙滑轮是动滑轮，所以利用乙滑轮做的额外功多，则总功越多，机械效率越低．即1212W W ηη＜，＞． 【点睛】本题考查功的计算和机械效率的大小比较这一知识点，比较简单，主要是学生明确哪些是有用功，额外功，总功，然后才能正确比较出两种情况下机械效率的大小．5．如图用同一滑轮，沿同一水平面拉同一物体做匀速直线运动，所用的拉力分别为F 1、F 2、F 3，下列关系中正确的是A ．F 1＞F 2＞F 3B ．F 1＜F 2＜F 3C ．F 2＞F 1＞F 3D ．F 2＜F 1＜F 3 【答案】D 【解析】 【详解】第一个图中滑轮为定滑轮，因为定滑轮相当于一个等臂杠杆，不能省力， 所以根据二力平衡，此时拉力F 1=f ；第二个图中滑轮为动滑轮，因为动滑轮可省一半的力， 所以根据二力平衡，此时拉力F 2=12f ； 第三个图中滑轮为动滑轮，由二力平衡可知此时的拉力等于两股绳子向右的拉力，即F 3=2f ；由此可得F2< F1< F3.故D正确.6．山区里的挑夫挑着物体上山时，行走的路线呈“S”形，目的是A．加快上山时的速度B．省力C．减小对物体的做功D．工作中养成的生活习惯【答案】B【解析】斜面也是一种简单机械，使用斜面的好处是可以省力．挑物体上山，其实就是斜面的应用，走S形的路线，增加了斜面的长，而斜面越长，越省力，所以是为了省力．故选B．7．下列关于功率和机械效率的说法中，正确的是（）A．功率大的机械，做功一定多B．做功多的机械，效率一定高C．做功快的机械，功率一定大D．效率高的机械，功率一定大【答案】C【解析】试题分析：根据功、功率、机械效率的关系分析．功率是单位时间内做的功的多少，机械效率是有用功与总功的比值．解：A、说法错误，功率大，只能说明做功快；B、说法错误，由于机械效率是有用功与总功的比值，故做功多，不一定机械效率就大；C、说法正确；D、说法错误，机械效率高，只能说明有用功在总功中占的比例大．故选C．8．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1＝G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦）．则下列选项正确的是A．F1＞F2；η1＝η2；P1＝P2B．F1＞F2；η1＞η2；P1＞P2 C．F1＜F2；η1＜η2；P1＜P2D．F1＜F2；η1＞η2；P1＞P2【答案】A【解析】【详解】不计绳重及摩擦，因为拉力F＝1n（G+G轮），n1＝2，n2＝3，所以绳子受到的拉力分别为：F1＝12（G1+G轮），F2＝13（G2+G轮），故F1＞F2；故CD错误；因为动滑轮重相同，提升的物体重和高度相同，W额＝G轮h，W有用＝G物h，所以利用滑轮组做的有用功相同、额外功相同，总功相同；由η＝WW有用总可知，机械效率相同，η1＝η2；又因为所用时间相同，由P＝Wt可知，拉力做功的功率P1＝P2，故B错误，A正确．故选A．9．小勇体重600N，利用如图所示的滑轮组在10s内使物体A匀速上升5m．已知物体A 重为800N，小勇作用在绳端的拉力大小为500N，在此过程中，下列说法正确的是A．水平地面对小勇的支持力做功为6000JB．小勇做的有用功为3000JC．小勇拉力的功率为250WD．此滑轮组的机械效率为80%【答案】D【解析】水平地面对小勇的支持力与小勇运动的方向是垂直的，支持力不做功，故A错；小勇做的有用功就是克服物体的重力做的功W有=Gh=800N×5m=4000J，故B错；小勇做的总功为W 总=Fs=500N×10m=5000J，拉力的功率为P=W总/t=5000J/10s=500W，故C错；滑轮组的机械效率为η=W有/W总=4000J/5000J=80%，故D正确；应选D．10．如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是A．杠杆仍能平衡B．杠杆不能平衡，右端下沉C．杠杆不能平衡，左端下沉D．无法判断【答案】C【解析】【详解】原来杠杆在水平位置处于平衡状态，此时作用在杠杆上的力分别为物体A、B的重力，其对应的力臂分别为OC、OD，根据杠杆的平衡条件可得：m A gOC=m B gOD，由图示可知，OC＞OD．所以m A＜m B，当向支点移动相同的距离△L时，两边的力臂都减小△L，此时左边为：m A g（OC﹣△L）=m A gOC﹣m A g△L，右边为：m B g（OD﹣△L）=m B gOD﹣m B g△L，由于m A＜m B，所以m A g△L＜m B g△L；所以：m A gOC﹣m A g△L＞m B gOD﹣m B g△L．因此杠杆将向悬挂A物体的一端即左端倾斜．故选C．11．质量为60kg的工人用如图甲所示的滑轮组运送货物上楼．已知工人在1min内将货物匀速提高6m，作用在钢绳的拉力为400N，滑轮组的机械效率随货物重力的变化如图乙所示（机械中摩擦和绳重均不计）．下列说法正确的是A ．作用在钢绳上的拉力的功率为400WB ．动滑轮的重力为200NC ．人对绳子的最大拉力为1000ND ．该滑轮组的最大机械效率为83.3% 【答案】B 【解析】 【分析】（1）由图可知，n=3，则绳端移动的距离s nh = ，利用W Fs = 求拉力做的功，再利用WP t=求拉力的功率； （2）由图乙可知，物重G=300N 时，滑轮组的机械效率η=60%，利用=33W Gh Gh GW Fs F h Fη===有总求拉力；因机械中摩擦力及绳重忽略不计，拉力13F G G =+动（），据此求动滑轮重力；（3）该工人竖直向下拉绳子自由端运送货物时，绳子的最大拉力等于工人的重力； （4）利用13F G G =+动（）求提升的最大物重，滑轮组的最大机械效率()()W G h G W G G h G G 有最大最大大总最大动最大动η===++ .【详解】（1）由图可知，n=3，则绳端移动的距离：36m 18m s nh ==⨯= ， 拉力做的功：400N 18m 7200J W Fs ==⨯=总， 拉力的功率：7200J120W 60sW P t ===总，故A 错； （2）由图乙可知，物重G=300N 时，滑轮组的机械效率η=60%， 根据=33W Gh Gh G W Fs F h Fη===有总可得：拉力300N 500167N 3360%3G N F η===≈⨯，因机械中摩擦力及绳重忽略不计，则()13F G G =+动， 所以，5003N 200N 300N 3G nF G =-=⨯-=动 ，故B 正确； （3）该工人竖直向下拉绳子自由端运送货物时，绳子的最大拉力：60kg 10N/kg 600N F G mg ===⨯=人大 ，故C 错；（4）由()13F G G =+动可得，提升的最大物重：3600N 200N 1600N G nF G =-=⨯-=大大动 ，机械中摩擦和绳重均不计，则滑轮组的最大机械效率：()()1600N 100%88.9%1600N 200NW G h G W G G h G G 有最大最大大总最大动最大动η====⨯=+++，故D错． 故选B ．12．利用如图所示的滑轮，在粗糙水平面上匀速拉动物体，下列叙述正确的是（ ）A ．重力做的功是有用功B ．拉力F 1做的功是额外功C ．绳子自由端的拉力F 做的功是总功D ．该滑轮的机械效率可能等于100% 【答案】C【解析】A 、由图知，是水平使用动滑轮拉动物体，克服物体受到的摩擦力做的功为有用功，故A 错；B 、由图知，是水平使用动滑轮拉动物体，克服物体受到的摩擦力做的功，即拉力F 1做的功为有用功，克服绳与动滑轮之间的摩擦、克服动滑轮和绳重而做的功为额外功，故B 错；C 、绳子自由端的拉力F 做的功包括有用功、额外功，为总功，故C 正确；D 、在拉动物体的过程中要克服绳与动滑轮之间的摩擦、要克服动滑轮和绳重而做一定的额外功，使得有用功小于总功，该滑轮的机械效率总小于100%，故D 错． 故选C ．13．将一个重为4.5N 的物体沿斜面从底端匀速拉到顶端（如图所示），斜面长1.2m ，高0.4m ，斜面对物体的摩擦力为0.3N （物体大小可忽略）．则下列说法正确的是A ．沿斜面向上的拉力0.3NB ．有用功0.36J ，机械效率20%C ．有用功1.8J ，机械效率20%D ．总功2.16J ，机械效率83.3%【答案】D 【解析】试题分析：由题意知：物重G=4.5N ，高h=0.4m ，斜面长L=1.2m ，受到的摩擦力f=0.3N ，则所做的有用功W 有=Gh=4.5N×0.4m=1.8J ，所做的额外功W 额=fL=0.3N×1.2m=0.36J ．故总功为W 总=W 有+W 额=1.8J+0.36J=2.16J ，机械效率η=W 有/W 总=1.8J/2.16J=83.3%．故选项D 是正确的．【考点定位】功、机械效率的相关计算．14．甲乙两个滑轮组如图所示 ，其中的每一个滑轮都相同，用它们分别将重物G 1、G 2提高相同的高度，不计滑轮组的摩擦，下列说法中正确的是（ ）A ．若G 1= G 2，拉力做的额外功相同B ．若G 1= G 2，拉力做的总功相同C ．若G 1= G 2，甲的机 械效率大于乙的机械效率D ．用甲乙其中的任何一个滑轮组提起不同的重物，机械效率不变 【答案】C 【解析】 【详解】有用功为GH ，若12G G =则有用功相等．对动滑轮做的功为额外功W G H =⨯额动，乙的动滑轮质量大额外功多，因此乙的总功多，机械效率低．答案AB 错，C 对．同一个滑轮组提起不同的重物，有用功不同，额外功相同，机械效率不同，提升重物越重机械效率越高．D 错．15．用如图甲所示的装置来探究滑轮组的机械效率η与物重G 物的关系，改变G 物，竖直向上匀速拉动弹簧测力计，计算并绘出η与G 物关系如图乙所示，若不计绳重和摩擦，则下列说法正确的是（ ）A ．同一滑轮组机械效率η随G 物的增大而增大，最终将超过100%B．G物不变，改变图甲中的绕绳方式，滑轮组机械效率将改变C．此滑轮组动滑轮的重力为2ND．当G物=6N时，机械效率η=66.7%【答案】D【解析】【详解】A、使用滑轮组时，克服物重的同时，不可避免地要克服动滑轮重、摩擦和绳子重做额外功，所以总功一定大于有用功；由公式η=知：机械效率一定小于1，即同一滑轮组机械效率η随G物的增大而增大，但最终不能超过100%，故A错误；B、G物不变，改变图甲中的绕绳方式，如图所示，因为此图与题干中甲图将同一物体匀速提高相同的高度，所以所做的有用功相同，忽略绳重及摩擦时，额外功：W额=G轮h，即额外功W额相同，又因为W总=W有+W额，所以总功相同，由η=可知，两装置的机械效率相同，即η1=η2．故B错误；C、由图可知，G=12N，此时η=80%，则η=====，即80%=，解得G动=3N，故C错误；D、G物=6N时，机械效率η=×100%=×100%=×100%=×100%≈66.7%．故D正确．故选D．16．分别用如图所示的甲、乙两个滑轮组，在5s内将重为100N的物体G匀速提升2m，每个滑轮的重均为10N．不计绳重及摩擦，此过程中（）A．拉力F甲小于拉力F乙B．F甲做的功大于F乙做的功C．甲滑轮组的机械效率小于乙滑轮组的机械效率D．F甲做功的功率等于F乙做功的功率【答案】D【解析】【详解】由题可知,甲乙两滑轮组均将相同物体提升相同高度,由W有＝Gh可知W甲有＝W乙有；不计绳重及摩擦,均只需克服动滑轮自重做额外功,甲乙中均只有一个动滑轮,且动滑轮的重相同,由W额＝G动h可知W甲额＝W乙额，因为W总＝W有+W额,所以W总甲＝W总乙。
简单机械作图专题(含答案)
简单机械作图专题1、画出下列图中的动力臂L 1和阻力臂L 2。
2、按下图中所给的省力条件，画出各滑轮组绳子穿绕方法。
图中G 表示物重，G ′表示动滑轮重，F 表示人对绳子的拉力。
3、如图是表示人的脚跟提起后的姿势。
O 是脚尖与地面的接触点，F 1为动力，F 2为阻力。
请画出此时地面受到脚的压力F 的示意图，并画出动力F 1的力臂。
4、图为人们在生活中常用的铁锨示意图，若铁锨受到的阻力为F 2，请画出人手所用的最小动力F 1的方向和阻力臂L 2。
5、如图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。
6、市区街道两旁可看到如图所示的公益广告牌，它可看作一个处于平衡状态的杠杆，在图中画出使它平衡的力的力臂。
7、铡刀铡草时的示意图如图所示.请作出作用在铡刀上的动力F 1、阻力F 2的力臂。
8、如图所示，请你画出这根钓鱼杆的阻力臂。
第3题图第4题图第5题图 第6题图 第7题图 第8题图9、玩具"不倒翁"被扳倒后会自动立起来。
请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。
（黑点表示"不倒翁"的重心）10、如图是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力。
11、在图中画出小锤所受阻力F 2以及动力F 1的力臂．12、如图所示，硬棒能绕它的上端O 点转动，试画出力F 1和F 2的力臂L 1、L 2.13、画出图中最省力的绕绳方法。
14、请你在图中画出使用剪刀时，杠杆AOB 所受动力F 1的示意图及动力臂L 1、阻力臂L 2。
15、如图是一个瓶盖起子，请标出支点O 和阻力F 2。
16、如图所示，陈师傅想用最省力的方法把一个油桶推上台阶，请你帮他在图中画出这个力。
17、如图所示，均匀杆可绕O 转动，在力F 作用下静止在水平位置，L 为F 的力臂，请在图中作出杆重力G 示意图和力F 的方向。
18．如图12-2所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）第9题图 第10题图第11题第12题图 第15题图第16题图 第17题图 第13题图 第14题图第18题图19.请在图2中用力的示意图表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.8 简单机械作图题1．(2019·自贡)如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
【答案】见解析【解析】由图可知，将OB作为动力臂，动力臂就是最长的，根据杠杆平衡条件此时动力F1最小，然后根据动力的方向与动力臂是垂直的关系，画出最小动力方向，力F1示意图如图所示；过支点作力F2作用线的垂线段，即可作出力臂L2，如图所示。
2．(2019·眉山)如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
【答案】【解析】根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，在阻力×阻力臂一定的情况下，动力臂越大，动力将越小。
由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，支点O与最小作用力F如图所示。
本题考查杠杆平衡条件的应用，在力与力臂乘积一定的情况下，若支点与力的作用点成为力臂，此时的力臂最大，使用杠杆最省力。
3．(2019·深圳)如图所示，在 C点用力把桌腿A抬离地面时，桌腿 B始终没有移动，请在 C点画出最小作用力的示意图。
【答案】见解析【解析】根据杠杆平衡条件，要使动力最小，动力臂应最长。
连接BC，将BC作为动力臂，动力臂就是最长的，然后根据动力的方向与动力臂是垂直的关系，画出最小动力方向，如图所示。
4．(2019·威海)如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
【答案】见解析【解析】由图知，此时向上提起杠杆的左端，杠杆会绕O点顺时针转动，则B点会受到下面连杆向上的支持力，即阻力的方向竖直向上，过B点作竖直向上的阻力F2；反向延长力F1画出力的作用线，过支点O作动力作用线的垂线段，即动力臂L1，如图所示：5．（2019·连云港）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。
【答案】在阻力与阻力臂一定时，要使动力最小，则动力臂必须最长；由图可知，O为支点；当动力作用在杠杆的最右端，且支点O到杠杆最右端的距离作为动力臂时，动力臂最长，此时的动力最小；过杠杆的最右端作垂直于力臂向上的力F，即为最小力F的示意图，如下图所示：【解析】在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长的力臂——即离支点最远的点，然后过动力作用点做垂直于杠杆的作用力即可。
此题既考查了考查了最小力的确定。
根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。
6．(2019·岳阳)请画出图中杠杆动力F的力臂L。
【答案】见解析【解析】力臂是支点到力的作用线的距离。
根据力臂的概念画出F的力臂L。
反向延长F得到动力作用线，从支点O向动力作用线作垂线段，即为动力F的力臂L，如图所示：7．（2019·武威）（1）如图甲所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。
【答案】如图所示：【解析】由杠杆的平衡条件F1L1=F2L2可知，当动力臂最大时，动力最小，即最省力。
连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小。
求最小的力是常见的题型，关键是找到最大的动力臂，一般来说，支点与动力作用点的连线就是最大的动力臂。
8.（2019·天水）请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。
【答案】解：由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂最长，过B点做垂直于OB向下的力，即为使轻质杠杆的图示位置平衡所需的最小动力F的示意图。
如下图所示：【解析】杠杆平衡条件：动力×动力臂=阻力×阻力臂（F1L1=F2L2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
此题考查了最小力的确定，根据杠杆的平衡条件，要使杠杆上的力最小，必须使该力的力臂最大，而力臂最大时力的作用点一般离杠杆的支点最远，所以在杠杆上找到离杠杆支点最远的点即力的作用点，这两点的连线就是最长的力臂，过力的作用点作垂线就是最小的力。
9. (2019·常州)杠杆OAB 可绕O 点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于A 点的最小动力F (保留作图痕迹)【答案】如图所示【解析】本题考查了杠杆平衡条件、最小力问题作图。
需要作出最小力就需要作出最大力臂，最大力臂是支点到动力作用点之间的线段长度，则连接OA ，OA 作为最大力臂，动力F 与OA 垂直向上是最小力方向。
10．(2019·盘锦)利用滑轮组提升重物，请用笔画线代替绳子，在图中画出最省力的绳子绕法及重物所受重力的示意图。
【答案】【解析】图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮开始缠绕；从重物的中心沿竖直向下画出带箭头的线段，用GG表示重力，如图所示。
11．(2019·昆明)请画出图中力F的力臂，并以“L”表示。
【答案】【解析】已知支点O，延长F画出力的作用线，从支点向力F的作用线作垂线段，即可作出其力臂L，如图所示。
12．(2019·赤峰)工人沿台阶向上滚动圆柱形塑料桶如所示。
他在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。
【答案】见解析【解析】力臂是支点到力的作用线的距离；由支点向力的作用线做垂线，垂线段的长度即为力臂。
图中O为支点，反向延长力F画出F的作用线，然后从支点O向力F的作用线作垂线段，该垂线段即为力F 的力臂L，如图所示：13．(2019·营口)图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A 点的力视为阻力。
请你在乙图中画出：（1）作用在 A 点的阻力F 2的示意图；（2）在 B 点施加的最小动力 F 1 及动力臂l 1。
【答案】见解析 【解析】（1）从阻力作用点A ，垂直接触面向下画一带箭头的线段表示阻力F 2，如图所示；（2）根据杠杆的平衡条件可知，动力臂越长越省力，OB 是最长的动力臂l 1；阻力使杠杆逆时针转动，动力应使杠杆顺时针转动（这样才能使杠杆在此位置平衡），过B 点作垂直于OB 向下的动力F 1，如图所示：14．(2019·通辽)请在图中画出： （1）重物所受重力的示意图； （2）拉力F 的力臂l 。
【答案】见解析【解析】（1）重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；（2）杠杆可以绕某一固定点转动，这个固定点就是支点；力臂就是从支点到力的作用线的距离，由此画出拉力F 的力臂。
解：（1）重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G ，即为其重力示意图；（2）定滑轮可以绕中间轴转动，所以支点O 为定滑轮的轴；图中拉力F 是斜向下的，过支点O 作拉力F 作F 1F 2l 1用线的垂线段，即为拉力F的力臂l，如图所示：15．(2019·西宁)如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。
【答案】见解析图【解析】物体受到的重力作用在物体的重心，方向竖直向下；先反向延长画出力F的作用线，从支点O画F的作用线的垂线可得其力臂L，如图所示：16．(2019·抚顺)如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。
请在图乙中画出：（1）阻力臂l2。
（2）作用在B点的最小动力F1及其力臂l1。
【答案】见解析【解析】（1）从支点O作动力F2作用线的垂线，支点到垂足的距离为动力臂l2；（2）由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OB作为动力臂l1最长；动力的方向应该向上，过点B垂直于OB向上作出最小动力F1的示意图，如图所示：17．(2019·大连)如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。
【答案】见解析【解析】O点是杠杆的支点，从支点向拉力F1作用线做垂线，可得动力臂L1；重物的重心在物体的几何重心，重力的方向是竖直向下的，从重心沿竖直向下的方向，画一条带箭头的线段，标上重力符号G，如图所示.18．(2019·铁岭)如图甲所示是一种鸡蛋开壳器，AOB相当于一个杠杆。
图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。
请在图乙中画出：（1）给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1。
（2）阻力臂l2。
【答案】见解析【解析】（1）由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图；（2）反向延长画出F2的作用线，从支点O作动力F2作用线的垂线，支点到垂足的距离为动力臂l2，如图所示：19．(2019·泰州)在图乙中画出正确使用动滑轮提升重物的绕线方法。
【答案】见解析【解析】要求图中滑轮作为动滑轮来提升物体，滑轮要随物体一起上升，所以绳子自由端要向上拉，绳子的另一端要固定，绕线方法如图所示：20．（2019·绥化）如图所示，轻质动滑轮处于平衡状态。
请在图中画出物体所受的重力（体现动滑轮省力），同时标出支点O并画出拉力F对应的力臂l。
【答案】见解析【解析】动滑轮的支点在左边缘，从支点O到力F作用线的距离就等于F的力臂，如图所示；物体的重力作用点在其几何中心，由重心向下作竖直向下的有向线段，即为其重力示意图，动滑轮动力臂是阻力臂的两倍，所以绳子自由端拉力F是物体重力的12，所以重力G的线段长是F的两倍，如图所示；21．(2019·凉山)如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。
1【答案】见解析【解析】根据杠杆平衡条件，在阻力和阻力臂一定时，动力臂越长越省力，当动力臂最长时动力最小。
因为在阻力和阻力臂一定时，当动力臂最长时动力最小。
