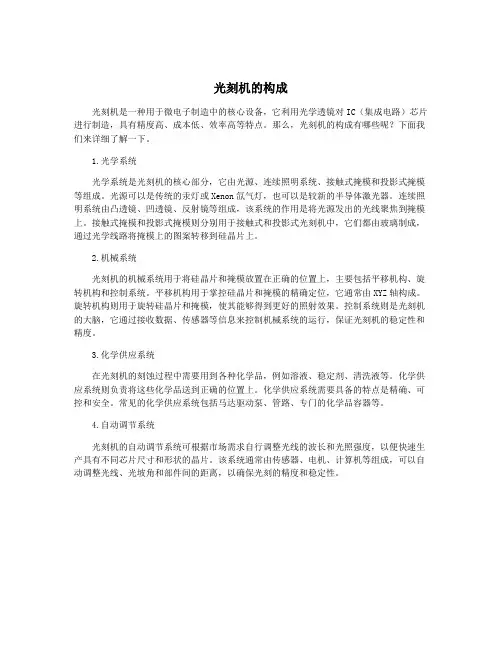

光刻机的构成
光刻机的构成
光刻机是一种用于微电子制造中的核心设备，它利用光学透镜对IC（集成电路）芯片进行制造，具有精度高、成本低、效率高等特点。
那么，光刻机的构成有哪些呢？下面我们来详细了解一下。
1.光学系统
光学系统是光刻机的核心部分，它由光源、连续照明系统、接触式掩模和投影式掩模等组成。
光源可以是传统的汞灯或Xenon氙气灯，也可以是较新的半导体激光器。
连续照明系统由凸透镜、凹透镜、反射镜等组成，该系统的作用是将光源发出的光线聚焦到掩模上。
接触式掩模和投影式掩模则分别用于接触式和投影式光刻机中，它们都由玻璃制成，通过光学线路将掩模上的图案转移到硅晶片上。
2.机械系统
光刻机的机械系统用于将硅晶片和掩模放置在正确的位置上，主要包括平移机构、旋转机构和控制系统。
平移机构用于掌控硅晶片和掩模的精确定位，它通常由XYZ轴构成。
旋转机构则用于旋转硅晶片和掩模，使其能够得到更好的照射效果。
控制系统则是光刻机的大脑，它通过接收数据、传感器等信息来控制机械系统的运行，保证光刻机的稳定性和精度。
3.化学供应系统
在光刻机的刻蚀过程中需要用到各种化学品，例如溶液、稳定剂、清洗液等。
化学供应系统则负责将这些化学品送到正确的位置上。
化学供应系统需要具备的特点是精确、可控和安全。
常见的化学供应系统包括马达驱动泵、管路、专门的化学品容器等。
4.自动调节系统
光刻机的自动调节系统可根据市场需求自行调整光线的波长和光照强度，以便快速生产具有不同芯片尺寸和形状的晶片。
该系统通常由传感器、电机、计算机等组成，可以自动调整光线、光坡角和部件间的距离，以确保光刻的精度和稳定性。

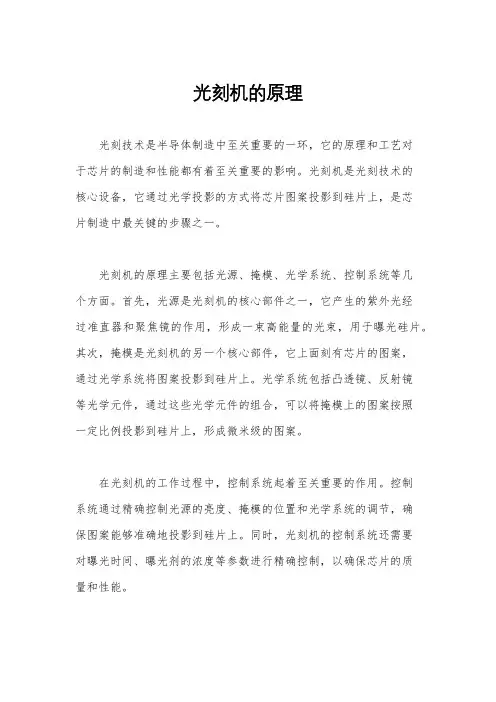

光刻机的原理
光刻机的原理光刻技术是半导体制造中至关重要的一环，它的原理和工艺对于芯片的制造和性能都有着至关重要的影响。
光刻机是光刻技术的核心设备，它通过光学投影的方式将芯片图案投影到硅片上，是芯片制造中最关键的步骤之一。
光刻机的原理主要包括光源、掩模、光学系统、控制系统等几个方面。
首先，光源是光刻机的核心部件之一，它产生的紫外光经过准直器和聚焦镜的作用，形成一束高能量的光束，用于曝光硅片。
其次，掩模是光刻机的另一个核心部件，它上面刻有芯片的图案，通过光学系统将图案投影到硅片上。
光学系统包括凸透镜、反射镜等光学元件，通过这些光学元件的组合，可以将掩模上的图案按照一定比例投影到硅片上，形成微米级的图案。
在光刻机的工作过程中，控制系统起着至关重要的作用。
控制系统通过精确控制光源的亮度、掩模的位置和光学系统的调节，确保图案能够准确地投影到硅片上。
同时，光刻机的控制系统还需要对曝光时间、曝光剂的浓度等参数进行精确控制，以确保芯片的质量和性能。
光刻机的原理虽然看似简单，但是其中涉及到的光学、物理、化学等知识都非常复杂和深奥。
在实际的芯片制造过程中，光刻机的性能和稳定性对于芯片的质量和产量都有着直接的影响。
因此，光刻机的原理和工艺需要经过长期的研究和实践，才能够达到工业化生产的要求。
总的来说，光刻机作为半导体制造中的核心设备，其原理和工艺对于芯片的制造和性能有着至关重要的影响。
通过对光源、掩模、光学系统、控制系统等核心部件的精密控制和调节，光刻机能够将微米级甚至更小尺寸的图案准确地投影到硅片上，是现代半导体制造中不可或缺的关键设备。
随着半导体技术的不断发展和进步，光刻机的原理和工艺也在不断地进行创新和改进，以满足芯片制造对于精度和性能的不断提高的需求。
光刻机核心部件详解
光刻机核心部件详解光刻机是现代微电子工业中不可或缺的设备，它是制造集成电路的关键设备之一。
在微电子工业中，光刻机的作用是将电路图案精确地在微型制造物上烙印成图案，然后进行微细的制造和加工，以实现集成电路的生产。
光刻机的核心部件是曝光系统、光学系统和电控系统，下面我们详细解析一下光刻机的核心部件。
一、曝光系统光刻机的曝光系统主要作用是通过投射光源对掩膜上电路图案进行曝光，以将电路图案传输到硅片上。
曝光系统由自动对焦、震动抑制和曝光闪光灯等组成。
1. 自动对焦正常曝光需要将硅片和掩膜平行放置并紧密贴合，这样才能保证曝光成功。
自动对焦通过使用激光反射的方式可以精准地控制曝光的距离和位置，进而使曝光质量提高。
2. 震动抑制在曝光的过程中，光刻机的震动会导致电路图案的失真，从而导致整个加工过程的失误。
因此，震动抑制技术的出现可以有效地减少光刻机的震动，并最终提升曝光品质。
3. 曝光闪光灯曝光闪光灯是光刻机中最重要的曝光系统部件，是一种用于产生高强度、短脉冲宽度的紫外线光源的器件。
其工作原理是通过激发汞蒸气产生紫外线，将紫外线的能量传递给硅片上的光阻层，使其进行化学反应，最终形成电路图案。
二、光学系统光学系统是光刻机中最重要的核心部件之一，它主要作用是将曝光区域中掩膜上的电路图形投射到硅片上，并实现投影补偿、人工补偿和自动尺寸补偿等功能。
1. 投影补偿在实际的制造中，硅片和掩膜之间会产生微小的失真，投影补偿通过采用不同的光学元件来实现，来精确地将图案投影在硅片上。
2. 人工补偿人工补偿是在图案设计的过程中，由设计人员根据经验进行的手工加工操作。
它可以在硅片上产生微小的特定形状，从而确保硅片上的电路图案质量。
3. 自动尺寸补偿自动尺寸补偿是光刻机核心部件中的创新，它通过对信号的传递和处理，在光刻机内部实现自适应尺寸修正。
借助自动尺寸补偿技术，可以有效地提高硅片上电路图案的精度和质量，进而使其具备更好的可靠性和耐用性。
光刻机的组成
光刻机的组成光刻机是一种用于制造集成电路、平板显示器和其他微电子器件的重要设备。
它通过将光线投射到光刻胶上，形成微细的图案，从而实现微电子器件的制造。
光刻机的组成主要包括光源系统、光刻机床、光刻胶系统、对准系统和控制系统等几个部分。
光源系统是光刻机的核心部分之一。
光刻机使用的光源通常是紫外线光源。
紫外线光源可以提供高能量和短波长的光线，使得光刻胶能够更好地光刻和固化。
光源系统还包括一系列的光学元件和反射镜，用于控制和调节光线的强度和方向。
光刻机床是光刻机的基本框架，用于支撑和定位其他组件。
光刻机床通常由一些精密的导轨和运动控制系统构成。
导轨可以确保光刻头在平台上平稳移动，而运动控制系统可以精确控制光刻头的位置和运动速度。
光刻机床还通常配备了一个平台，用于放置待加工的基片。
光刻胶系统是光刻机的另一个重要部分。
光刻胶是一种特殊的感光材料，可以在紫外线照射下发生化学反应。
光刻胶系统包括一个光刻胶供给系统和一个光刻胶涂布系统。
光刻胶供给系统用于将光刻胶从储液罐输送到光刻头上，而光刻胶涂布系统用于将光刻胶均匀地涂布在基片上。
对准系统是光刻机中非常重要的部分。
对准系统用于将光刻胶上的图案准确地对准到基片上。
对准系统通常包括一个显微镜和一个对准标记。
操作员可以通过显微镜观察到光刻胶上的图案和基片上的对准标记，然后通过调整光刻头的位置，使得图案和对准标记完全对准。
控制系统是光刻机的大脑，用于控制光刻机的各个部分的运动和操作。
控制系统通常由一个计算机和一系列的传感器和执行器组成。
计算机通过接收操作员的指令和传感器的反馈信息，控制光刻机的运动和操作。
传感器可以监测光刻机的状态和性能，而执行器可以实现光刻机的各种运动和操作。
除了以上几个主要的组成部分外，光刻机还可能包括一些辅助部件，如温度控制系统、气体控制系统和清洁系统等。
温度控制系统用于控制光刻机的工作环境温度，以保证光刻过程的稳定性。
气体控制系统用于控制光刻机中的气氛和气体流动，以提供合适的工作条件。
光刻机介绍1000字
光刻机介绍1000字光刻机（Lithography Machine）是一种用于制造集成电路（IC）和平板显示器（LCD）等微电子设备的关键工具。
它通过将光照射到光刻胶上，并通过光刻胶上的图案转移到芯片表面或显示器基板上来制造微细图案。
以下是对光刻机的详细介绍。
一、光刻机的工作原理光刻机主要由光源、光刻胶、掩膜、光刻机床和光刻机控制系统等组成。
其工作原理主要包括以下几个步骤：1. 准备工作：选择合适的光源，准备好光刻胶和掩膜。
2. 掩膜对准：将掩膜与基板对准，确保光刻胶上的图案与所需制造的图案一致。
3. 光照曝光：通过光源发出的光照射到光刻胶上，使光刻胶发生化学或物理性质的变化。
4. 显影：将光刻胶表面暴露出的图案通过显影液进行处理，使其形成所需的图案。
5. 转移图案：将光刻胶上的图案转移到芯片表面或显示器基板上。
6. 清洗：清洗光刻胶及废液等，准备进行下一次的光刻过程。
二、光刻机的分类根据光源的不同，光刻机可以分为紫外光刻机、深紫外光刻机和电子束光刻机等。
其中，紫外光刻机是目前最常用的光刻机。
1. 紫外光刻机：紫外光刻机主要使用紫外线作为光源，其波长通常为365nm或248nm，可以制造较大尺寸的芯片或显示器。
它具有成本低、速度快、生产效率高的优点，广泛应用于集成电路、LCD、MEMS等领域。
2. 深紫外光刻机：深紫外光刻机采用更短波长的紫外线光源，通常为193nm或157nm，可以制造更小尺寸、更高精度的芯片或显示器。
它具有更高的分辨率和更好的图案传输能力，适用于制造高密度集成电路和高分辨率液晶显示器等。
3. 电子束光刻机：电子束光刻机使用电子束作为光源，具有非常高的分辨率和图案传输能力，可以制造纳米级的微细图案。
然而，电子束光刻机的制造成本较高且速度较慢，主要应用于研究和开发领域。
三、光刻机的应用领域光刻机是集成电路和平板显示器制造过程中的关键工具，广泛应用于以下领域：1. 集成电路制造：光刻机用于制造集成电路的芯片，其中包括处理器、存储器、传感器等。
光刻的工作原理
光刻的工作原理光刻技术是一种用于制造集成电路的重要工艺，其工作原理是利用光的作用将图案投射到硅片上，形成微小的电路结构。
本文将从光刻的原理、设备和应用等方面进行详细介绍。
一、光刻的原理光刻技术是利用光的干涉、衍射和透射等特性实现的。
首先，需要将待制作的电路图案转化为光学遮罩，通常使用光刻胶涂覆在硅片上，然后通过光刻机将光学遮罩上的图案投射到光刻胶上。
光刻胶在光的照射下会发生化学反应，形成光刻胶图案。
接下来，通过将光刻胶暴露在特定的化学溶液中，去除未曝光的光刻胶，得到所需的光刻胶图案。
最后，通过将硅片进行化学腐蚀或沉积等工艺步骤，形成微小的电路结构。
二、光刻的设备光刻机是光刻技术中最关键的设备之一。
光刻机主要由光源、光学系统、对准系统和运动控制系统等部分组成。
光源是产生紫外光的装置，通常使用汞灯或氙灯等。
光学系统由透镜、反射镜和光刻胶图案的投射系统等组成，用于将光学遮罩上的图案投射到光刻胶上。
对准系统是用于确保光刻胶图案和硅片之间的对准精度，通常采用显微镜和自动对准算法等。
运动控制系统是用于控制硅片在光刻机中的移动和旋转等。
三、光刻的应用光刻技术在集成电路制造中有着广泛的应用。
首先，光刻技术是制造集成电路中最关键的工艺之一，可以实现微米甚至纳米级别的电路结构。
其次，光刻技术还可以制作光学元件，如光纤、激光器等。
此外，光刻技术还被应用于平面显示器、传感器、光学存储器等领域。
四、光刻技术的发展趋势随着集成电路制造工艺的不断发展，光刻技术也在不断进步和改进。
首先，光刻机的分辨率越来越高，可以实现更小尺寸的电路结构。
其次，光刻胶的性能也在不断提高，可以实现更高的对比度和较低的残留污染。
此外，光刻技术还在朝着多层光刻、次波长光刻和非接触式光刻等方向发展。
光刻技术是一种利用光的特性制造微小电路结构的重要工艺。
光刻技术的原理是利用光的干涉、衍射和透射等特性实现的，通过光刻机将光学遮罩上的图案投射到光刻胶上，最终形成所需的电路结构。
光刻机的构成
光刻机的构成光刻机是一种用于微电子制造的重要设备，它的主要作用是将芯片设计图案转移到硅片上，以制造出微小的电路元件。
光刻机的构成主要包括光源、光学系统、控制系统、曝光台和对准系统等几个部分。
光源是光刻机的核心部件之一，它主要负责产生紫外线光源，以照射在硅片上。
目前常用的光源有汞灯、氙灯和激光器等。
其中，激光器光源具有高亮度、高单色性和高稳定性等优点，因此在现代光刻机中得到广泛应用。
光学系统是光刻机的另一个重要组成部分，它主要负责将光源产生的紫外线光束聚焦到硅片上，以形成所需的图案。
光学系统包括透镜、反射镜、光栅和偏振器等多个光学元件，这些元件的组合可以实现不同的光学效果，以满足不同的制造需求。
控制系统是光刻机的大脑，它主要负责控制光源、光学系统和曝光台等各个部分的运行。
控制系统通常由计算机和控制器组成，它可以根据芯片设计图案的要求，精确地控制光源的强度、光学系统的聚焦和曝光台的移动等参数，以实现高精度的芯片制造。
曝光台是光刻机的另一个重要组成部分，它主要负责将硅片放置在正确的位置，并将光学系统聚焦的光束照射到硅片上，以形成所需的图案。
曝光台通常由平台、移动机构和控制系统组成，它可以实现高精度的硅片定位和移动，以确保芯片制造的精度和稳定性。
对准系统是光刻机的最后一个组成部分，它主要负责将芯片设计图案和硅片上的实际图案进行对准，以确保芯片制造的精度和稳定性。
对准系统通常由显微镜、光学标记和控制系统组成，它可以实现高精度的芯片对准和校正，以确保芯片制造的成功率和质量。
光刻机的构成包括光源、光学系统、控制系统、曝光台和对准系统等几个部分，这些部分的协同作用可以实现高精度的芯片制造，为微电子产业的发展提供了重要的支撑。
简述光刻机的原理及应用
简述光刻机的原理及应用1. 光刻机的原理光刻机是一种用于制造微电子器件的重要工具，它主要是利用光学和化学反应的原理来制造微细图形。
光刻机主要包括曝光、显影和刻蚀三个步骤。
曝光在曝光步骤中，光刻机使用紫外光源照射在光刻胶上。
光刻胶是一种光敏物质，当紫外光照射到光刻胶上时，光刻胶会发生化学反应，变得可溶解。
在光刻胶表面放置光掩模，通过光掩模的透光和阻挡区域，控制光刻胶的曝光程度。
曝光后，光刻胶的未曝光区域保持未溶解状态，而曝光区域溶解。
显影在显影步骤中，将曝光后的光刻胶放入显影液中，显影液会将未曝光的光刻胶溶解掉，而曝光的光刻胶则保留下来形成微细的图形。
通过控制显影液的浓度和显影时间，可以控制图形的形状和尺寸。
刻蚀刻蚀是最后一个步骤，它主要是利用化学反应将显影后的光刻胶和底材一起刻蚀掉，只保留下图形。
刻蚀液可以选择不同的成分和浓度，以适应不同的底材和图形要求。
2. 光刻机的应用光刻机在微电子制造领域有着广泛的应用，它在集成电路制造、光学器件制造、传感器制造和生物芯片制造等方面都发挥着重要作用。
集成电路制造光刻机在集成电路制造过程中，用于制造芯片上的电路图形。
通过光刻机的曝光、显影和刻蚀步骤，可以将电路图形准确地转移到芯片表面，实现电子元件的制造。
现代集成电路制造中，光刻机的分辨率和精度要求非常高，以适应越来越小的芯片尺寸和高密度的电路。
光学器件制造光学器件制造中，光刻机被用于制造光栅、衍射光栅、光波导和光刻胶等微细图形。
光刻机的高分辨率和精度保证了光学器件的性能和品质。
光学器件广泛应用于激光器、光通信、光学传感、光学成像等领域。
传感器制造光刻机在传感器制造中也具有重要的应用。
传感器通常需要制造具有特定结构和形状的微细图形。
光刻机的高精度和可控性使得制造出的传感器图形可以满足高精度测量和控制的需求，广泛应用于环境监测、生物传感、工业自动化等领域。
生物芯片制造生物芯片是近年来兴起的一项重要技术，用于生物分析和生物检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Prof. Shiyuan Liu
Page 2
上讲内容：完整的IC制造工艺流程
Prof. Shiyuan Liu
Page 3
上讲内容：微电子制造装备概述
加法工艺
减法工艺 辅助工艺 图形转移工艺 后道工艺
曝光波长影响 光源技术：中心波长、光谱带宽、输出功率… 光学系统：光学设计、光学材料、光学镀膜… 光刻工艺：光刻胶、工艺参数…
Prof. Shiyuan Liu
Page 37
* 汞灯光源
光刻机结构原理：曝光系统
Prof. Shiyuan Liu
Page 38
光刻机结构：曝光系统
* 激光器
中心波长 波长带宽 脉冲频率 脉冲能量 输出功率
193.365 nm 0.3 pm 4000 Hz 5 mJ 20 W
Prof. Shiyuan Liu
Page 39
* 离轴照明
光刻机结构：曝光系统
Prof. Shiyuan Liu
Page 40
光刻机结构：曝光系统
顶部模块 (Top Modular)
Prof. Shiyuan Liu
Page 41
Prof. Shiyuan Liu
Page 14
光刻机简介
Prof. Shiyuan Liu
Page 15
光刻机简介
Prof. Shiyuan Liu
Page 16
Development of lithography system
Prof. Shiyuan Liu
Page 17
* 光刻机发展路线图1
32 8 Scan
22x4=88
Reticle
Z Y Projection Lens(-1/4x) X NA Wafer
22
Prof. Shiyuan Liu
Page 26
* 光刻机 (汞灯)
光刻机总体结构
Prof. Shiyuan Liu
Page 27
* 光刻机 (激光器)
光刻机总体结构
Prof. Shiyuan Liu
Light
source
v
Condenser lens
reticle
v v v
v v v
Objective lens
wafer
Aperture stop
Prof. Shiyuan Liu
Page 44
Imaging Principle: Fourier Optics
Prof. Shiyuan Liu
Page 28
Step and Scan System
Reticle (Mask)
193 nm Excimer Laser Source
Prof. Shiyuan Liu
Computer Console
Exposure Column (Lens)
Wafer
Page 29
光刻机总体结构
照明系统 掩模台系统 自动对准系统 调平调焦测量系
湿法刻蚀机 反应离子刻蚀机
CMP抛光机 硅片清洗机
光刻机 涂胶显影设备
测试设备 划片机 键合机
Page 4
上讲内容：光刻工艺流程
➢光刻工艺的8个基本步骤
气相成底膜
曝光后烘焙
旋转涂胶
显影
软烘 对准和曝光
Prof. Shiyuan Liu
坚膜烘焙 显影检查
Page 5
上讲内容：光刻与光刻机
➢ 对准和曝光在光刻机(Lithography Tool)内进行。 ➢ 其它工艺在涂胶显影机(Track)上进行。
Prof. Shiyuan Liu
Page 8
光刻机简介
* 摩尔定律 Intel 创始人之一摩尔1964年提出，大约每隔12个月： 1). 芯片能力增加一倍、芯片价格降低一倍； 2). 广大用户的福音、行业人员的噩梦。 芯片集成密度不断提升、光刻分辨率的不断提升！
Prof. Shiyuan Liu
电子工业专用设备
主讲教师：刘世元 教授 吴懿平 教授
办公电话：87548116 移动电话：13986163191 电子邮件：shyliu@
机械学院先进制造大楼B310 武汉光电国家实验室B102
Prof. Shiyuan Liu
Page 1
讲授内容
➢第一讲：微电子制造工艺流程（回顾） ➢第二讲：微电子制造装备概述
Movable lenses
Collimator lens Condensor lens
Filter (or window)
Reticle
DOE1
PSD1 PSD2
Light trap
Variable Attenuator BS1
M7 M6
M5 Beam Steering Unit
L2
L3
BS2
M9
Page 21
Prof. Shiyuan Liu
光刻机原理
Image (on reticle)
die
Image (on wafer)
wafer
Cell
Page 22
硅片(wafer)
➢ 单晶硅芯棒直径可达300mm,长度可达30feet (9m)，重量可 达400kg。
➢ 用金刚石锯，将芯棒切成薄圆片，即晶片(wafer)。
* 曝光系统工作原O理ptical Arrangement of Exposure System
Energy Detection Unit
Photodiode
ArF Excimer Laser Beam Expander CL1 CL2 M1
Safety shutter M3
L1 M2
M4 Beam Delivery
CaF2 rod L4
Light trapBS3
Beam Uniformizer
DOE2 L5
CaF2 rod
Filter
Illumination Lens Variable Group slit
M10
Beam Shaper
Zoom expander
Movable axicon Fixed axicon Fixed lenses
➢ 标准晶片尺寸和厚度为：
✓ 100mm (4”) x 500μm ✓ 150mm (6”) x 750 μm ✓ 200mm (8”) x 1mm ✓ 300mm (12”) x 750μm
Prof. Shiyuan Liu
Page 23
硅片
➢ Wafer type:
✓ SEMI ✓ JEIDA
Page 25
光刻机重要设计指标
Numerical Aperture of Projection Lens
Litho. Resolution (Lines/Spaces)
Image Size
Magnification Depth of Focus
0.75~0.50
100nm
22mm8mm -0.25 0.60m (@130nm resolution) 0.50m (@100nm resolution)
Page 9
* 2006国际半导体技术路线图(ITRS)
原理研究 样机研发 产品量产 持续改进
光刻机简介
Prof. Shiyuan Liu
Page 10
光刻机简介
* 光刻机的作用 光刻机是微电子装备的龙头
技术难度最高 单台成本最大 决定集成密度 光刻机是源头中的龙头！
Prof. Shiyuan Liu
➢ Diameter：
✓ 8 inch - 200mm ✓ 12 inch – 300mm
➢ Notch：Y/N
✓ Flat edge length
➢ Clearance
✓ Round ✓ Flat
SEMI = Semiconductor Equipment and Materials International JEIDA = Japan Electronic Industries Development Association
Page 45
Definition of Numerical Aperture (NA)
NA = Numerical Aperture = Angular Measure of Lens Size
Prof. Shiyuan Liu
Page 24
光刻机重要评价指标
❖ CD Line width（线宽） ❖ Overlay（套刻精度） ❖ Field size（场尺寸） ❖ Throughput（生产率）
Y X
Wph
CD = Critical Dimension
Prof. Shiyuan Liu
M8
Beam Sampling Unit
Projection Lens
Fixed lens groups
Last plate Wafer Lens image sensor(LIS)
Fixed lens groups Lens Z1 Lens Z2 Lens Z3 NA(variable) Lens X-Y
统 框架减振系统
环境控制系统 掩模传输系统 投影物镜系统 硅片传输系统
工件台系统
Prof. Shiyuan Liu
整机控制系统
整机软件系统
Page 30
光刻机结构及工作原理
➢ 曝光系统 (照明系统和投影物镜) ➢ 工件台掩模台系统 ➢ 自动对准系统 ➢ 调焦调平测量系统 ➢ 掩模传输系统 ➢ 硅片传输系统 ➢ 环境控制系统 ➢ 整机框架及减振系统 ➢ 整机控制系统 ➢ 整机软件系统
