三角网格文件OFF的格式分析及OFF到STL的转化
stl模型切片算法
stl模型切片算法STL模型切片算法概述STL（Stereolithography）模型是一种常用的三维打印文件格式，它描述了一个物体的几何形状。
在进行三维打印之前，通常需要将STL模型进行切片，将其分解为一系列二维层次，以便打印机能够逐层构建物体。
STL模型切片算法是将STL模型转化为切片层的过程，它是实现三维打印的关键步骤之一。
STL模型切片算法的基本原理STL模型切片算法的基本原理是将三维空间划分为一系列二维层次，并将STL模型投影到每个层次上，得到切片轮廓。
具体来说，STL 模型切片算法主要包括以下几个步骤：1. 加载STL模型：首先，需要将STL模型文件加载到内存中。
STL 文件包含了物体的几何形状信息，通常由三角面片构成。
2. 网格化：将STL模型转化为三角网格，即将每个三角面片拆分为若干个小三角形。
这样可以将物体的曲面形状转化为离散的点集，便于后续处理。
3. 切片平面定义：定义切片平面的位置和方向。
切片平面可以沿着X、Y或Z轴方向进行定义，也可以在任意角度上进行定义。
切片平面的位置决定了切片的厚度，即每个切片的高度。
4. 切片轮廓计算：将切片平面与三角网格进行相交计算，得到每个切片的轮廓。
切片轮廓可以用一组闭合的曲线表示，它们描述了切片与三角网格的交点。
5. 切片排序：根据切片的位置进行排序，以确保切片按照正确的顺序进行打印。
通常，切片是从底部到顶部进行排序。
6. 切片数据输出：将切片数据输出为二维图像或G代码，以便打印机进行打印。
二维图像可以用于可视化切片结果，而G代码包含了打印机需要的打印指令。
常用的STL模型切片算法1. 横向扫描线算法：该算法将切片平面沿着Z轴方向进行移动，通过扫描线与三角网格的相交计算得到切片轮廓。
该算法简单高效，但在处理复杂曲面时可能会出现缺陷。
2. 光线追踪算法：该算法通过发射射线并追踪其与三角网格的相交点，得到切片轮廓。
光线追踪算法可以处理复杂曲面，但计算复杂度较高，耗时较长。
CAD中的导出文件格式选择指南
CAD中的导出文件格式选择指南在CAD软件中，导出文件是非常常见的操作。
导出文件可以让我们将CAD图纸转化为其他格式，以便与其他软件进行交互、分享或打印。
但是，在导出文件时，选择适合的文件格式至关重要。
本文将为大家介绍几种常见的CAD导出文件格式及其应用，帮助大家在导出文件时做出明智的选择。
1. DWG/DXF文件格式DWG（Drawing）和DXF（Drawing Exchange Format）是由AutoCAD开发的两种常用的CAD文件格式。
DWG是AutoCAD的原生文件格式，适用于存储和编辑CAD图纸，在与其他CAD软件进行文件交换时也有较好的兼容性。
DXF是一种中立的CAD文件格式，可用于在不同CAD软件之间传递图形数据。
这两种文件格式通常用于CAD软件内部的文件交换。
2. PDF文件格式PDF（Portable Document Format）是一种独立于操作系统和应用软件的电子文件格式。
将CAD图纸导出为PDF格式可以确保文件在不同设备上的可视性与一致性，并且不会改变图形的样式和布局。
PDF文件易于共享、存档和打印，并且可以在各种计算机和移动设备上进行浏览。
因此，将CAD图纸导出为PDF格式是常见的选择。
3. STL文件格式STL（Standard Tessellation Language）是一种3D模型文件的标准格式。
在CAD软件中，将CAD模型导出为STL文件后，可以在3D打印软件中进一步处理和打印。
STL文件格式将CAD模型转化为由无数小三角形组成的网格模型。
通过选择合适的STL文件导出选项，如设置三角形数量或精度，可以控制3D打印结果的质量和细节。
因此，如果需要进行3D打印，将CAD模型导出为STL文件是必要的。
4. PNG/JPG文件格式对于需要在文档、演示文稿或网页中使用CAD图纸的情况，将CAD图纸导出为图像格式是常见的选择。
PNG（Portable Network Graphics）和JPG（Joint Photographic Experts Group）是常用的图像文件格式。
3D打印技术实训__实体文件的转换与数据分析
二 处理与转换
1.数据处理
在“导出快速成型文件”对 话框的“文件名” 文本框中 输入“shoujizhijia”,接着设 置该文件的保存路径和位 置(文件名及路径需全为 英文)
二 处理与转换
1.数据处理
单击“确定”按钮后提示选 择要保持的模型,选择后, 被选择的模形高亮显示, 同时单击“确定”按钮完成 操作
一 STL格式介绍
stl文件是在计算机图形 学应用系统中，用于表 示三角形网格的一种文 件格式。
一 STL格式介绍
1.STL格式优点
• 文件格式简单，应用广泛。 • STL是最多快速原型系统（3D打印）所应用的标准文件类型。 • STL是用三角网格来表现3D CATL格式缺点
• 三维激光扫描系统采集的点云数据可以在AutoCAD软件上直接使 用，但是点云数据量过大，个人电脑无法运行如此海量数据。
二 处理与转换
1.数据处理
单击“文件”ー“导出”ー “STL”命令,弹出“快速成型” 对话框，如画面所示所示。
二 处理与转换
1.数据处理
在“快速成型”对话框中 选择默认选项。
二 处理与转换
1.数据处理
在随后出现的两个对 话框中,分别单击“不 连续”和“否”按钮
二 处理与转换
1.数据处理
在之前设置好的文件路径中进行查找,确认shoujizhijia.stl文件正确 导出。
二 处理与转换
1.数据处理
怎样转换STL格式
Rhino
File（文件）->Save As（另存为.STL）
SolidDesigner (Version 8.x)
File（文件）->Save（保存）->选择文件类型为STL
SolidDesigner (not sure of version)
File（文件）->External（外部）->Save STL（保存STL）->选择Binary（二进制）模式->选择零件->输入0.001mm作为Max Deviation Distance（最大误差）
Inventor
Save Copy As（另存复件为）->选择STL类型->选择Options（选项），设定为High（高）
IronCAD
右键单击要输出的模型->Part Properties（零件属性）>Rendering（渲染）->设定Facet Surface Smoothing（三角面片平滑）为150 ->File（文件）>Export（输出）->选择.STL
SolidEdge
1.File（文件）->Save As（另存为）->选择文件类型为STL
2.Options（选项）
设定Conversion Tolerance（转换误差）为0.001in或0.0254mm
设定Surface Plane Angle（平面角度）为45.00
SolidWorks
1.File（文件）->Save As（另存为）->选择文件类型为STL
3DMax
菜单栏>导出>下拉选择格式为STL
STL格式简介
是（立体印刷）的简写，是标准三角片语言。
以为后缀的3D模型文件成为3D打印的标准文件，几乎所有的快速成型机都可以接收STL文件格式进行打印。
当您保存STL文件之后，您设计的所有表面和曲线都会被转换成网格，网格一般由一系列的三角形组成，代表着您设计原型中的精确几何含义。
很多三角形的面可以表现流畅的曲线，这就需要导出高分辨率的STL文件，但如此一来有些三角形会变得相当的小以至于机器无法察觉。
这就需要我们将STL文件保存为合适的分辨率。
水密性-3D打印要求STL文件必须是水密的。
水密最好的解释就是无漏洞的有体积固体。
正如上面所说的原因，即使你的设计的固体已经创建完成了，很有可能在模型中仍存在没有被留意的小孔。
STL错误-有时您要导出STL文件格式时，软件会报告“错误”。
这些错误并非发生在浏览阶段，而是真实存在于该文件的对象中。
有些软件能帮我们修复STL错误，请留言魔猴网的知识堂，我们会再近期公布一些软件修改STL的办法。
切片-STL文件一旦创建，3d打印软件就会将模型切“片”，存为一系列横截面的文件，并计算出3D打印机的路径和打印量，后面的工作就是3D打印机不断地将横截面层层打印、累积，直到模型完成。
层厚度-3D打印工艺一个重要的指标就是层厚度，一般来讲，层越薄，精度越高，但消耗时间越长。
层越厚，切片就越粗糙，有些小于层厚的细节，就有可能被忽略。
这是个需要精心调整的一个参数。
3D打印材料-不同的3D打印技术使用不同的打印材料，常见的有：塑料、光敏树脂、石膏粉、蜡等，都可以选择。
支撑材料-每种3D打印技术都需要使用支撑材料来支撑模型的表皮。
简单说就是任何打印出来的几何形体，都是一层层累积而来，一层建造再另外一层以上，有些形状，比方说正方体，四周表面都自支撑，上面一面要打印成功，就需要使用支撑材料。
3D打印服务 编辑:hrncbhh。
三角网格文件OFF的格式分析及OFF到STL的转化

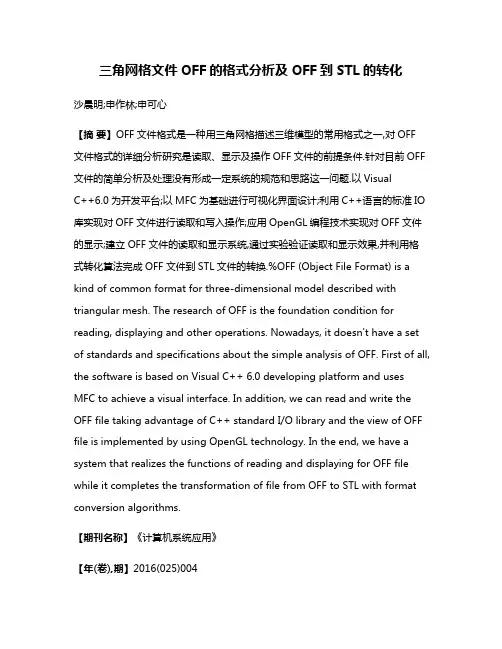

三角网格文件OFF的格式分析及OFF到STL的转化沙晨明;申作林;申可心【摘要】OFF文件格式是一种用三角网格描述三维模型的常用格式之一,对OFF文件格式的详细分析研究是读取、显示及操作OFF文件的前提条件.针对目前OFF 文件的简单分析及处理没有形成一定系统的规范和思路这一问题.以VisualC++6.0为开发平台;以MFC为基础进行可视化界面设计;利用C++语言的标准IO 库实现对OFF文件进行读取和写入操作;应用OpenGL编程技术实现对OFF文件的显示;建立OFF文件的读取和显示系统,通过实验验证读取和显示效果,并利用格式转化算法完成OFF文件到STL文件的转换.%OFF (Object File Format) is a kind of common format for three-dimensional model described with triangular mesh. The research of OFF is the foundation condition for reading, displaying and other operations. Nowadays, it doesn't have a set of standards and specifications about the simple analysis of OFF. First of all, the software is based on Visual C++ 6.0 developing platform and uses MFC to achieve a visual interface. In addition, we can read and write the OFF file taking advantage of C++ standard I/O library and the view of OFF file is implemented by using OpenGL technology. In the end, we have a system that realizes the functions of reading and displaying for OFF file while it completes the transformation of file from OFF to STL with format conversion algorithms.【期刊名称】《计算机系统应用》【年(卷),期】2016(025)004【总页数】5页(P232-236)【关键词】OFF;STL;格式转化;三角网格模型;OpenGL【作者】沙晨明;申作林;申可心【作者单位】哈尔滨理工大学软件学院,哈尔滨 150040;哈尔滨理工大学软件学院,哈尔滨 150040;大庆师范学院机电工程学院,大庆 163712【正文语种】中文三角网格模型是指由三角形网格组成的表面模型,由于三角网格模型的处理简便快捷、可视化效果好,表现能力佳,因而被视为描述三维立体模型的常用手段之一.近年来随着计算机图形学的迅猛发展,三角网格模型已广泛应用于三维动画、电子商务、计算机辅助设计、工业制造、数字娱乐等诸多方面[2].尤其是随着3D打印这一具有现代化工业革命性质的技术蓬勃兴起,三角网格模型更成为三维立体模型表示方法的焦点.目前STL文件已成为快速原型技术领域最为常用的文件格式和事实上的接口标准,OFF文件也大量的被用于三维模型表示等三维图像几何处理领域中[6].OFF(Object File Format)文件格式是描述三维网状物对象的文件格式,常用来表示基于三角网格描述的三维模型,一般通过现实采点取样获得数据,通过一定的预处理和一定的简化操作,再通过一定的存储手段形成现有的OFF文件.对OFF文件格式的分析是进行OFF文件读取、显示和操作的前提,更是数字图像处理的关键.目前对于OFF文件的简单分析处理没有形成一定系统的规范和思路.本文将对OFF的文件特点进行深入的分析并在Visual C++ 6.0平台上,利用MFC进行图形界面设计,利用C++标准IO库结合OpenGL编程技术实现对OFF文件的读取和显示.同时通过深入分析,利用格式转换算法完成OFF文件到STL文件的转换研究.利用现有的计算机图形学知识,充分了解基于三角网格信息描述的三维立体模型数据文件格式,理解三维立体模型的数据内部组织结构是对三维立体模型处理的基础和关键[5].OFF文件是一种利用点和边组成许多空间小三角形面片来逼近三维模型表面的一种数据文件,这种逼近方法也是大多数三维网格文件所采用的图元表示法,利用三角形可以近似逼近出几乎所有的三维立体模型.OFF文件的数据是采用ASCII格式存储的,包括定义创建物体表面的平面多边形的顶点集合、以组成三角面片的三个点为元素的三角形集合.每个OFF文件格式都是OFF关键字开头的,第二行则是包括三维物体的顶点数量、三角面片数量和边数量,其中边的数量可以安全的省略.之后的数行是顶点和表面的表示,对于顶点是用X,Y,Z坐标值表示并记录的,而表面则可以用点的索引来表示.一个具体的OFF文件如下,图一为其显示结果:通过对OFF文件格式的分析可知,每一个点的坐标表示了其三维空间的位置,点之间的索引关系表示了立体模型的拓扑序列.此外用ASCII码表示的OFF文件可读性强,以点集和面集表示思路简单清晰,这方便了我们的进一步读取并处理数据.本文通过对OFF文件格式和内部数据组织结构的分析,以MFC作为处理三维模型的基础,在Visual C++ 6.0平台下使用C++语言,通过IO流操作实现文件读取并存储,应用OpenGL编程技术实现OFF文件的三维图形显示.由OFF文件的存储格式可知,我们可以从中读取出三维模型的顶点以及用顶点索引表示的一系列小三角面片,对于每个三角面片的边来说,我们可以进行相应的计算,所以边数可以安全的省略.3.1 顶点和三角面片对于三维立体模型而言,无非是一系列顶点和三角面片,所以对于这两种基本组成元素而言,其定义是描述三维模型的前提条件.设顶点集合每个顶点都有一个唯一标识的下标,下标从0到n,而每个点又可定义为:所以有点集设面片集合每个三角面片是有三个点组成,所以有映射其中则面片集为3.2 网格模型由以上分析可知,网格模型是由点集和三角面片集合组成,所以我们只需加入相关表示信息即可表示网格模型,完成网格模型的定义.设网格集合为其中V包括组成网格模型的全部顶点,且每个顶点都有唯一的索引,索引满足从0到n,F包括由3个V上的点所组成的元素.3.3 文件读取由于OFF文件的可读性强,可用一般的文本编辑器打开,所以通过C++标准IO库的输入输出流来实现OFF文件的读取功能.通过使用C++标准库的FILE类创建文件指针,指向欲打开的OFF文件; 使用fopen()函数进行文件打开并通过返回值是否为NULL判断成功与否; 使用fscanf()函数实现字符的读入功能并用strcmp()进行字符的匹配; OFF文件中存在三维模型顶点、面片的数目,利用此信息通过一定的循环方式逐行读入字符并存储数据.读取方法流程如图2所示.3.4 文件显示OpenGL编程技术的使用能更好的实现三维模型的立体感和真实感,在绘图方面更加有优势[1].在OpenGL提供的API中,有一系列画图的函数,在这里我们使用指定图元为三角面片的绘图.glBegin(GL_TRIANGLES)函数指定了以下为图元列表的开始; glEnd()函数指定了图元列表结束; 在glBegin()与glEnd()之间使用三个参数的glVertex3f()函数绘制. STL(stereo lithographic)文件格式由3D Systems公司于1987年推出,同样也是采用三角形面片进而离散地近似表示三维模型,目前STL已成为快速原型技术领域最为常用的文件格式和事实上的接口标准[2].研究各类三维网格图形文件格式之间的转化对于发展和扩充计算机图形学领域来说,具有非常重要意义[4].在之前分析的基础上,我们已经对OFF文件的内部数据结构有了清晰的了解,它主要描述了点集合以及用点索引表示的三角面片集合.对于STL文件来说,它是由一系列无序的三角面片组成,而三角面片是直接用点来表示的,没有用来反映三角面片之间的拓扑关系,并且每个三角面片都与相邻的三角面片之间共用两个顶点[3].根据两者之间的联系与区别,本小节设计并完成OFF文件到STL文件的转化.4.1 STL格式文件的分析如下为一个简单的STL文件,以此为例进行分析.第一行以solid关键字开头,可指出文件路径和文件名,第二行则以facet normal关键字指出指向实体外部的三角面片法向量的信息,随后从outer loop开始到endloop结束为描述三角面片的三个顶点,endfacet表示本三角面片表示结束,endsolid Object01声明了STL的结尾.4.2 OFF文件与STL文件的联系与区别从OFF文件当中我们可以很容易的找到与STL文件的一些联系和区别.① 点的表示OFF文件和STL文件均可用正常浮点数及科学记数法表示,如+0.75、-0.52628e+00.② OFF文件中存在表示顶点个数和三角面片及边数的信息,而STL文件没有明确给出,需要后期计算.③ OFF文件用顶点的索引表示三角面片,而STL文件之间直接用关键字facet罗列表示.④ OFF文件并没有指出指向实体外部的三角面片法向量的信息,而STL文件恰好给出了这样的信息.通过以上分析我们可以发现,利用OFF文件提供的表示三角面片的索引信息,通过使用向量法,可求出表示STL文件所用的法向量.4.3 转换算法的实现若以索引方式表示的三角面片为:n1 n2 n3的空间坐标分别为:则设在该三角面片上相交的两条直线的向量为:由三角面片的法向量定义可知,其法向量垂直于该三角面片上任何两条相交的直线,则设该三角面片的法向量为n且有:根据以上公式继续推导有:随后将x,y,z中的任意一个赋予一便于计算的定值,则可求出法向量n.利用单位化向量公式可进一步求出一定精度下的单位化法向量,具体为:则有=(x ',y ',z ')求出法向量后,我们可以利用C++ 标准IO库的进行文件的写入.按照STL文件的格式,依此写入开始定义文件的关键字、指向实体外部的三角面片法向量、表示三角面片的三个顶点信息、结束定义文件的关键字即可完成从OFF文件到STL文件的转化.根据以上分析,使用MFC编程技术和OpenGL提供的函数接口,在Visual C++ 6.0平台上进行实验,以计算机模拟合成的OFF文件为数据材料,进行读取显示并实现了预期效果.图3为显示效果图.本文以理清OFF文件内部存储结构、读取及显示OFF文件为目的,通过系统的分析、处理、实验等操作实现了相应目的,并研究转换算法,完成了从OFF文件到STL文件的转换.这方便了对OFF文件相关研究的扩展,为进一步对OFF文件进行冗余数据处理、三维网格图形的形变操作、数据结构算法的应用、相应的图形处理的探索打下了基础.虽然对OFF文件的分析已经有了系统的研究,但是在今后对于OFF文件的快速读取、显示、处理方面仍有待于我们进一步的研究和发现.【相关文献】1 严梽铭,钟艳如.基于VC++和OpenGL的STL文件读取显示.计算机系统应用,2009,18(3):172–175.2 卫炜,周来水,张丽艳.海量STL文件的快速读取与显示.机械科学与技术,2006,25(8):935－938,975.3 朱虎,杨忠凤,张伟.STL文件的应用与研究进展.机床与液压,2009,37(6).4 罗东.三维模型表现形式转换技术及存储格式定义的研究与实现[硕士学位论文].西安:西北大学,2010.5 黎华,肖伟.几种三维模型文件在OpenGL中的输入与处理.物探化探计算技术,2007,29(1):83–86.6 丁丽.基于OpenGL的三维模型的可视化研究[硕士学位论文].济南:山东大学,2009.。
STL三维模型提取连续流体场局部
STL三维模型提取连续流体场局部在计算流体力学（CFD）领域，STL（Stereolithography）是一种常见的三维模型文件格式，被广泛应用于进行流体动力学分析。
STL模型通常由许多三角面片组成，用于表示物体的几何形状。
然而，对于某些应用场景，例如需要对特定局部区域进行流体场分析的情况，我们需要从整个STL模型中提取局部区域的连续流体场。
本文将讨论如何进行这样的提取，并介绍一些常用的方法和技巧。
首先，要想提取STL三维模型中的局部连续流体场，我们需要先对STL模型进行网格化。
网格化是将STL模型离散化为多边形网格的过程。
常见的网格化方法有三角剖分法和四面体剖分法。
其中，三角剖分法将STL模型分割为一系列三角形，而四面体剖分法则将STL模型分割为一系列四面体。
选择合适的网格化方法取决于应用的具体需求和模型的复杂程度。
一旦STL模型被网格化，我们可以利用数值方法求解连续流体场的方程。
流体动力学方程通常由连续性方程、动量方程和能量方程组成。
对于局部连续流体场的提取，我们可以忽略整个物体的边界条件，并只关注感兴趣的局部区域。
在计算过程中，我们可以通过定义边界条件、初始条件和流体特性参数来完成方程组的求解。
针对这个问题，还有一种更快速的方法是使用基于体素的流体模拟技术。
体素是三维空间中的立方体单元，通过将STL模型转化为体素网格，我们可以实现对局部连续流体场的快速提取。
基于体素的方法能够提供更高的计算效率，特别适用于大规模的模拟和复杂的几何形状。
除了上述方法外，还有一些其他技术可以用于提取STL三维模型的局部连续流体场。
例如，有些研究者提出了基于表面重建的方法，通过对STL模型进行重建，将其转化为连续的网格，并在此基础上进行流体场计算。
此外，还有一些基于网格切割和剖分的算法也可用于提取局部流体场。
需要注意的是，提取STL三维模型的局部连续流体场并不是一项简单的任务。
它涉及到多个领域的知识和技术，包括计算几何学、计算流体力学和数值计算等。
STL格式简介
STL格式简介STL是最多快速原型系统所应用的标准文件类型。
STL是用三角网格来表现3D CAD 模型。
单一三角网格的数码表现如下所示：solid testfacet normal 0 1 0outer loopvertex 0 4 0vertex 0.517638 3.93185 0vertex 0.5 3.93185 -0.133975endloopendfacetendsolid test表面的三角剖分之后造成3D模型呈现多面体状。
输出STL档案的参数选用会影响到成型质量的良窳。
所以如果STL档案属于粗糙的或是呈现多面体状，您将会在模型上看到真实的反应。
在CAD软件包中，当您输出STL档案时，您可能会看到的参数设定名称，如弦高(chord height)、误差(deviation)、角度公差(angle tolerance)、或是某些相似的名称。
建议储存值为0.01或是0.02。
STP 文件一种产品模型数据文件。
产品模型数据交换标准STEP是国际标准化组织(ISO)所属技术委员会TC184(工业自动化系统技术委员会)下的“产品模型数据外部表示”(ExternalRepresentationofProductModelData)分委员会SC4所制订的国际统一CAD数据交换标准。
所谓产品模型数据是指为在覆盖产品整个生命周期中的应用而全面定义的产品所有数据元素，它包括为进行设计、分析、制造、测试、检验和产品支持而全面定义的零部件或构件所需的几何、拓扑、公差、关系、属性和性能等数据，另外，还可能包含一些和处理有关的数据。
产品模型对于下达生产任务、直接质量控制、测试和进行产品支持功能可以提供全面的信息。
STEP为产品在它的生命周期内规定了惟一的描述和计算机可处理的信息表达形式。
这种形式独立于任何特定的计算机系统，并能保证在多种应用和不同系统中的一致性。
这一标准还允许采用不同的实现技术，便于产品数据的存取、传输和归档。
