6种让机器人实现避障的方法分享
机器人导航与避障系统设计与实现
机器人导航与避障系统设计与实现导航与避障系统是现代机器人领域中非常重要的一个研究方向。
通过设计和实现这样一个系统，机器人能够在未知环境中自主导航，并避免与障碍物的碰撞。
本文将介绍机器人导航与避障系统的设计方案及其实现方法。
一、引言随着人工智能和机器人技术的飞速发展，机器人在各个领域中的应用越来越广泛。
机器人导航与避障系统是其中一个重要的研究方向，其目标是使机器人能够在未知环境中实现自主导航，并且能够智能地避开障碍物。
二、设计方案1. 传感器选取机器人导航与避障系统的核心是传感器的选取和布置。
常用的传感器包括激光雷达、摄像头、超声波传感器等。
激光雷达可以提供较为精确的环境地图，摄像头可以获取环境图像进行识别，超声波传感器可以检测障碍物的距离。
2. 环境感知与地图构建机器人需要能够感知到周围环境并构建地图，以便进行导航和避障。
通过传感器获取到的数据，可以使用SLAM（Simultaneous Localization and Mapping）算法进行地图构建。
SLAM算法能够同时实现定位和地图的构建，为机器人导航提供准确的环境信息。
3. 导航算法设计导航算法是机器人能够自主导航的关键。
常用的导航算法包括A*算法、Dijkstra算法、深度优先搜索算法等。
这些算法可以根据地图信息计算出最优的路径，并指导机器人进行移动。
同时，导航算法还需要考虑到避障问题，确保机器人能够安全绕过障碍物。
4. 避障算法设计避障算法是导航与避障系统的核心部分。
通过传感器获取到的环境信息，机器人需要能够分析障碍物的位置和形状，并做出相应的避让动作。
常用的避障算法包括漫游法、VFH（Vector Field Histogram）算法、RRT（Rapidly-exploring Random Tree）算法等。
这些算法能够有效地避开障碍物并找到可行的路径。
三、实现方法1. 硬件搭建机器人导航与避障系统的实现需要搭建相应的硬件平台。

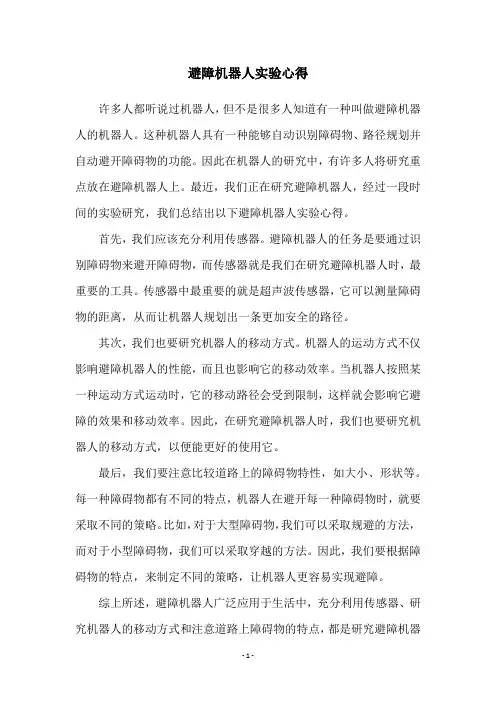

避障机器人实验心得
避障机器人实验心得
许多人都听说过机器人，但不是很多人知道有一种叫做避障机器人的机器人。
这种机器人具有一种能够自动识别障碍物、路径规划并自动避开障碍物的功能。
因此在机器人的研究中，有许多人将研究重点放在避障机器人上。
最近，我们正在研究避障机器人，经过一段时间的实验研究，我们总结出以下避障机器人实验心得。
首先，我们应该充分利用传感器。
避障机器人的任务是要通过识别障碍物来避开障碍物，而传感器就是我们在研究避障机器人时，最重要的工具。
传感器中最重要的就是超声波传感器，它可以测量障碍物的距离，从而让机器人规划出一条更加安全的路径。
其次，我们也要研究机器人的移动方式。
机器人的运动方式不仅影响避障机器人的性能，而且也影响它的移动效率。
当机器人按照某一种运动方式运动时，它的移动路径会受到限制，这样就会影响它避障的效果和移动效率。
因此，在研究避障机器人时，我们也要研究机器人的移动方式，以便能更好的使用它。
最后，我们要注意比较道路上的障碍物特性，如大小、形状等。
每一种障碍物都有不同的特点，机器人在避开每一种障碍物时，就要采取不同的策略。
比如，对于大型障碍物，我们可以采取规避的方法，而对于小型障碍物，我们可以采取穿越的方法。
因此，我们要根据障碍物的特点，来制定不同的策略，让机器人更容易实现避障。
综上所述，避障机器人广泛应用于生活中，充分利用传感器、研究机器人的移动方式和注意道路上障碍物的特点，都是研究避障机器
人的重要方面。
只有深入研究，才能更好的实现机器人的避障功能。
水下机器人自主避障控制方法研究
水下机器人自主避障控制方法研究一、感知与识别技术水下机器人自主避障的第一步是对水下环境进行感知与识别。
传统的感知方法包括声纳、激光雷达和相机等传感器的使用。
声纳能够提供水下环境的物体位置和距离信息，但分辨率较低；激光雷达则能够提供高分辨率的点云数据，但需要距离较近；相机可以提供高分辨率的图像信息，但在水下存在光线衰减等问题。
近年来，深度学习技术的发展使得用于水下图像的目标检测和识别取得了显著的进展。
通过采集大量的水下图像数据集，并使用卷积神经网络等深度学习模型进行训练，能够有效地实现水下障碍物的自动检测和分类。
同时，一些特定的水下传感器也被研发出来，如水下激光雷达和水下相机，能够提供更加清晰和准确的水下图像数据。
二、规划与控制方法感知与识别后，水下机器人需要根据感知到的障碍物信息来进行路径规划和运动控制，以实现自主避障。
传统的规划与控制方法包括基于传感器测量数据的反馈控制和基于环境模型的预测控制。
反馈控制是一种基于实时传感器测量值进行控制的方法。
通过传感器实时测量机器人的位置和姿态信息，并根据障碍物的位置信息进行反馈控制，使机器人自主地避开障碍物。
然而，反馈控制方法受到传感器精度和噪声的影响，容易受到环境变化的干扰，且通常需要较长的响应时间。
预测控制方法则是通过建立环境模型来预测机器人的位置和姿态，并根据预测结果进行路径规划和运动控制。
该方法可以克服传感器噪声和环境变化的影响，具有较好的鲁棒性和精准性。
近年来，基于深度学习的方法在预测控制中得到了广泛应用，如使用卷积神经网络构建环境模型，并通过模型预测机器人的位置和姿态。
三、综合方法综合方法是将感知与识别技术与规划与控制方法相结合，以实现水下机器人的自主避障。
具体而言，通过感知系统获取水下环境的信息，并使用识别技术对障碍物进行检测和分类。
然后，将感知到的障碍物信息输入到规划与控制系统中，进行路径规划和运动控制，使机器人能够自主地避开障碍物。
近年来，强化学习技术在水下机器人自主避障中也得到了应用。
LabVIEW与机器人视觉导航实现机器人路径规划和避障
LabVIEW与机器人视觉导航实现机器人路径规划和避障机器人技术在现代工业、军事和服务领域中扮演着越来越重要的角色。
其中，机器人的自主导航是实现其自主性和应用广泛性的核心技术之一。
而在自主导航中，机器人的路径规划和避障是非常关键的环节。
本文将介绍如何使用LabVIEW与机器人视觉导航来实现机器人的路径规划和避障。
一、LabVIEW在机器人视觉导航中的应用LabVIEW是一种图形化编程环境，能够帮助工程师和科学家快速开发控制、测量和监测系统。
LabVIEW具有强大的数据获取、数据处理和人机交互功能，适用于各种领域的应用。
在机器人视觉导航中，LabVIEW可以与机器人的传感器和执行器进行无缝集成，从而实现机器人的路径规划和避障。
二、机器人路径规划机器人路径规划是指确定机器人从起始位置到目标位置的最佳路径。
在LabVIEW中，可以使用地图信息和传感器数据来进行路径规划。
首先，通过机器人的传感器获取周围环境的信息，包括障碍物位置和地形状况。
然后，使用LabVIEW中的图像处理函数对传感器数据进行处理，提取出有效的地图信息。
接着，可以使用LabVIEW中的路径规划算法，如A*算法或Dijkstra算法，根据地图信息和目标位置，计算出最佳路径。
最后，将计算出的路径信息发送给机器人的执行器，控制机器人按照路径进行移动。
三、机器人避障机器人避障是指在路径规划过程中避开障碍物，确保机器人安全到达目标位置。
在LabVIEW中，可以通过视觉导航的方式实现机器人的避障功能。
首先，使用机器人的摄像头获取实时视频流。
然后，使用LabVIEW中的图像处理和计算机视觉函数对视频流进行处理，检测出障碍物的位置和大小。
接着，可以使用LabVIEW中的路径规划算法，如虚拟力算法或轮廓跟踪算法，根据障碍物的位置和大小，在路径规划过程中添加相应的避障策略。
最后，将修正后的路径信息发送给机器人的执行器，使机器人绕过障碍物，安全到达目标位置。

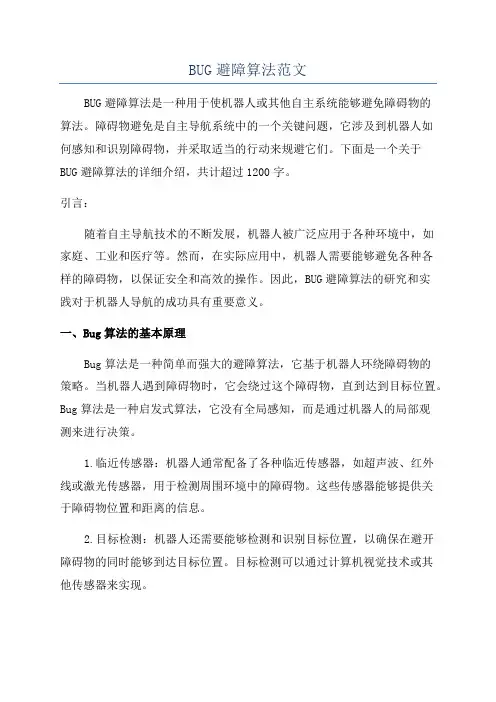

BUG避障算法范文
BUG避障算法范文BUG避障算法是一种用于使机器人或其他自主系统能够避免障碍物的算法。
障碍物避免是自主导航系统中的一个关键问题，它涉及到机器人如何感知和识别障碍物，并采取适当的行动来规避它们。
下面是一个关于BUG避障算法的详细介绍，共计超过1200字。
引言：随着自主导航技术的不断发展，机器人被广泛应用于各种环境中，如家庭、工业和医疗等。
然而，在实际应用中，机器人需要能够避免各种各样的障碍物，以保证安全和高效的操作。
因此，BUG避障算法的研究和实践对于机器人导航的成功具有重要意义。
一、Bug算法的基本原理Bug算法是一种简单而强大的避障算法，它基于机器人环绕障碍物的策略。
当机器人遇到障碍物时，它会绕过这个障碍物，直到达到目标位置。
Bug算法是一种启发式算法，它没有全局感知，而是通过机器人的局部观测来进行决策。
1.临近传感器：机器人通常配备了各种临近传感器，如超声波、红外线或激光传感器，用于检测周围环境中的障碍物。
这些传感器能够提供关于障碍物位置和距离的信息。
2.目标检测：机器人还需要能够检测和识别目标位置，以确保在避开障碍物的同时能够到达目标位置。
目标检测可以通过计算机视觉技术或其他传感器来实现。
3.路径规划：一旦机器人检测到障碍物并识别目标位置，它就可以根据当前位置和目标位置之间的距离以及障碍物的分布来规划路径。
路径规划可以使用各种算法，如A*算法或Dijkstra算法。
4.避障策略：一旦机器人规划出路径，它就可以开始执行避障策略。
Bug算法的主要思想是让机器人围绕障碍物前进，直到到达目标位置。
具体而言，在机器人遇到障碍物时，它会沿着障碍物的边缘行进，直到能够继续直线前进到目标位置。
二、Bug算法的优缺点Bug算法具有许多优点，其中包括简单、易实现和高效。
它不需要全局地图，只需要局部观测和部分目标信息即可实现避障行为。
此外，因为Bug算法是一种基于启发式的算法，它的计算复杂度相对较低，适用于实时应用。
自主移动机器人教学课件第4章 导航规划 2 避障规划和轨迹规划
机器人的速度控制运动模型
假设没有噪声，控制时间间隔为 t
(, , )
时间间隔内机器人速度和角速度保
持不变，则机器人绕着半径为r的
(′, ′, ′)
圆周运动
r
v
机器人的速度控制运动模型
(, , )
(′, ′, ′)
æ x ' ö æ x - wv sin(q ) + wv sin(q + wDt)
2
根据条件 , 1 和对终止速度1 的要求
= = 3
1 = 1 = 3 + 4 1 − + 5 1 −
ሶ 1 = 1 = 4 + 25 1 −
如果要求轨迹对称
即 =
0 + 1
0 + 1
, = =
ç
÷ ç
ç y ' ÷ = ç y + wv cos(q ) - wv cos(q + wDt)
ç q ' ÷ çç
q + wDt
è
ø è
ö
÷
÷
÷
÷
ø
不同的速度指令 (v,w)会得到不同的运动半径，同样的时
间间隔到达不同的终止位置。有些位置是安全的，有些
会与障碍物发生碰撞
可以让机器人停止不与障碍物相碰的可行速度集合
边界约束
中间位置
匀速起点位置 (给定)
匀速起点位置处与前面轨迹的路径连续性
匀速起点位置处与前面轨迹的速度连续性
匀速起点位置处与前面轨迹的加速度连续性
减速位置 (给定)
减速位置处与前面轨迹的路径连续性
移动机器人导航与避障技术研究
移动机器人导航与避障技术研究随着人工智能与机器人技术的飞速发展，移动机器人作为一种具有重要应用潜力的智能装备逐渐走进了人们的日常生活。
其中，移动机器人导航与避障技术是使机器人能够自主移动、感知环境并避免障碍的关键。
一、移动机器人导航技术移动机器人导航技术旨在实现机器人在未知环境中自主导航或按照既定路径进行移动。
这需要机器人能够获取环境信息、定位自身位置并规划合适的行动策略。
目前，常用的导航技术包括建图与定位、路径规划与控制等。
1. 建图与定位机器人建图是指通过感知环境获取地图信息的过程。
常见的建图方法包括激光雷达、视觉传感器等多种传感器融合技术，可以获取环境的二维或三维信息。
而定位技术则是指确定机器人在已知地图上的具体位置，常用的定位方法包括全球定位系统（GPS）、惯性导航系统（INS）以及视觉标志物识别等。
2. 路径规划与控制路径规划与控制是指根据感知到的环境信息，通过算法决策机器人从当前位置到达目标位置的最佳路径。
常见的路径规划算法包括最短路径算法、A*算法、D*算法等。
控制部分则主要涉及机器人运动学和动力学模型，通过控制机器人的轮速实现路径跟踪与避障。
二、移动机器人避障技术移动机器人在导航过程中必须能够感知并避开障碍物，以确保安全行驶。
避障技术可以分为感知和决策两个环节。
1. 感知机器人的感知系统主要通过激光雷达、摄像头等传感器实时获取周围环境信息，如障碍物的位置、形状和大小等。
通过对感知到的环境数据进行处理和分析，机器人可以得出障碍物的相关特征，并进行障碍物的分类与识别。
2. 决策决策环节是将感知到的环境信息转化为行动策略的过程。
机器人可以根据避障算法判断障碍物的威胁程度，并选择避开或绕过障碍的最优路径。
常见的避障算法有基于规则的方法、基于模型的方法以及基于学习的方法。
三、移动机器人导航与避障技术应用移动机器人导航与避障技术具有广泛的应用前景，为工业生产、服务机器人、智能家居等领域提供了全新的解决方案。
移动机器人的那些避障方法你知多少？
移动机器人的那些避障方法你知多少？移动机器人是机器人的重要研究领域，人们很早就开始移动机器人的研究。
世界上第一台真正意义上的移动机器人是斯坦福研究院（SRI）的人工智能中心于1966年到1972年研制的，名叫Shakey，它装备了电视摄像机、三角测距仪、碰撞传感器、驱动电机以及编码器，并通过无线通讯系统由二台计算机控制，可以进行简单的自主导航。
Shakey的研制过程中还诞生了两种经典的导航算法：A*算法（the Asearch algorithm）和可视图法（the visibility graphmethod）。
虽然Shakey只能解决简单的感知、运动规划和控制问题，但它却是当时将AI应用于机器人的最为成功的研究平台，它证实了许多通常属于人工智能（AriTIficial Intelligence，AI）领域的严肃的科学结论。
从20世纪70年代末开始，随着计算机的应用和传感技术的发展，以及新的机器人导航算法的不断推出，移动机器人研究开始进入快车道。
移动机器人智能的一个重要标志就是自主导航，而实现机器人自主导航有个基本要求避障。
下面让我们来了解一下移动机器人的避障，避障是指移动机器人根据采集的障碍物的状态信息，在行走过程中通过传感器感知到妨碍其通行的静态和动态物体时，按照一定的方法进行有效地避障，最后达到目标点。
实现避障与导航的必要条件是环境感知，在未知或者是部分未知的环境下避障需要通过传感器获取周围环境信息，包括障碍物的尺寸、形状和位置等信息，因此传感器技术在移动机器人避障中起着十分重要的作用。
避障使用的传感器主要有超声传感器、视觉传感器、红外传感器、激光传感器等。
移动机器人避障常用的传感器1、激光传感器激光测距传感器利用激光来测量到被测物体的距离或者被测物体的位移等参数。
比较常用的测距方法是由脉冲激光器发出持续时间极短的脉冲激光，经过待测距离后射到被测目标，回波返回，由光电探测器接收。
根据主波信号和回波信号之间的间隔，即激光脉冲从激光器到被测目标之间的往返时间，就可以算出待测目标的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6种让机器人实现避障的方法分享
在传感器避障领域，采用单一的传感器测量的效果并不理想，在实际应用中往往需要采用其他类型的传感器进行补偿，才能实现对周围环境的探测的最佳效果。
当然，这就产生了多传感器信息的融合处理的问题，增大了信息处理的工作量和难度。
那么，除了这种传感器避障方法，还有很多的其他方法融合处理多种传感器信息，让全自主机器人实现完美避障，比如人工势场法避障控制法、模糊逻辑控制避障控制法、人工神经网络避障控制法、栅格法避障控制法以及声波避障控制法等。
人工势场避障控制法
人工势场避障控制法，是一种比较简单又新颖的做法，是另一种仿生学，仿照物理学中电势和电场力的概念，建立机器人工作空间中的虚拟势场，按照虚拟势场力方向，实现局部路径规划。
通过构造目标位姿引力场和障碍物周围斥力场共同作用的人工势场，来搜索势函数的下降方向，然后寻找无碰撞路径。
听起来很玄乎，但是早已经有应用产品了，Khatib曾应用于移动机器人的导航上。
但是并没有得到大规模应用。
因为即使对于简单环境很有效，但是都是在静态的研究中得出的，而没有考虑障碍物的速度和加速度的影响，所以在动态避障控制中，人工势场法避障控制不是很理想。
因为在复杂的多障碍环境中，不合理的势场数学方程容易产生局部极值点，导致机器人未到达目标就停止运动，或者产生振荡、摆动等现象。
另外，传统的人工势场法着眼于得到一条能够避障的可行路径，还没有研究出什么最优路径。
模糊逻辑控制避障法
模糊逻辑控制避障法出现得并不晚，1965年美国的一位教授就提出过模糊逻辑的概念。
1974年，英国伦敦大学一位教授利用模糊控制语句组成的模糊控制器控制锅炉和气轮机的运行获得成功，开始将模糊数学应用于自动控制领域，包括机器人领域。
由于不必创建可分析的环境模型，目前模糊逻辑方法在解决机器人避开障碍物问题上己经有了大量的研究工作。
另一个独特优点也让用专家知识调整规则成为可能，因为规则库的每条规则具有明确的物理意义。
在模糊逻辑控制避障法中，模糊控制规则是模糊控制的核心。
当前研究工作的新趋势之一是它的渐增本质，特别是在模糊控制规则的自动生成方面，即连同自动模糊数据获取，给予算法在线模糊规则学习能力，数据获取和规则生成均自动执行。
人工神经网络避障控制法
人工神经网络是由许多单元（又称神经元），按照一定的拓扑结构相互连接而成的一种具有并行计算能力的网络系统，它具有较强的非线性拟合能力和多输入多输出同时处理的能力。
用在机器人上，就是通过模拟人脑神经网络处理信息的方式，从另一个研究角度来获取具有人脑那样的信息处理能力。
对于智能机器人来说，采用人工神经网络进行信息融合有一个最大优势，即可大规模地并行处理和分布式信息存储，具有良好的自适应、自组织性，以及很强的学习功能、联想功能和容错功能，接近人脑的信息处理模式。
栅格法避障控制法
这属于用启发式算法在单元中搜索安全路径。
赋予每个栅格一个通行因子后，路径规划问题就变成在栅格网上寻求两个栅格节点间的最优路径问题。
搜索过程多采用四叉树或八叉树表示工作空间。
栅格法以基本元素为最小栅格粒度，将地图进行栅格划分，比如基本元素位于自由区取值为0，处在障碍物区或包含障碍物区为1，直到每个区域中所包含的基本单元全为0或全为1，这样在计算机中就较容易建立一幅可用于路径规划的地图。
栅格粒度越小，障碍物的表示会越精确，也就更好避障。
但往往会占用大量的储存空间，而且算法也将按指数增加。
声波避障控制法
声波避障行为能够实时监测长距离超声波传感器，为机器人搜索开阔路径。
当机器人离障碍物还有一定距离时，超声波传感器就能够检测到相关信息，并据此控制机器人离开。
然而，超声波传感器对非常接近的物体会探测不到，这个距离称为物理探测盲区。
在刚发射信号的时候，返回信号的阈值会被设定得很高以防止发射波直接触发接收器，因此如果检测的距离很短、阈值没有下降，返回信号已经到达接收器，这时接收器会认为这个返回信号是刚发出的信号从而拒绝接收，使超声波传感器形成一个探测盲区，没法对近距离物体探测。
另一个缺陷是，如果在一个比较小的转弯角度上安装有平滑的表面，该表面能够将声纳波束向前反射，而不是反射回机器人。
在这种情况下，由于没有回波返回，
传感器就会产生一次漏报，机器人也会因此认为在自己行走的路径上没有障碍物存在。
此时，声波避障行为不能得以触发，也就无法避障。
激光雷达避障控制法
近年来，激光雷达在移动机器人导航中的应用日益增多。
这主要是由于基于激光的距离测量技术具有很多优点，特别是其具有较高的精度。
激光雷达与其它距离传感器相比，能够同时考虑精度要求和速度要求，这一点特别适用于移动机器人领域。
此外，激光雷达不仅可以在有环境光的情况下工作，也可以在黑暗中工作，而且在黑暗中测量效果更好。
不过，该传感器也有一些相应的缺点，比如安装精度要求高、价格比较昂贵等。
