矿井窄轨铁道线路

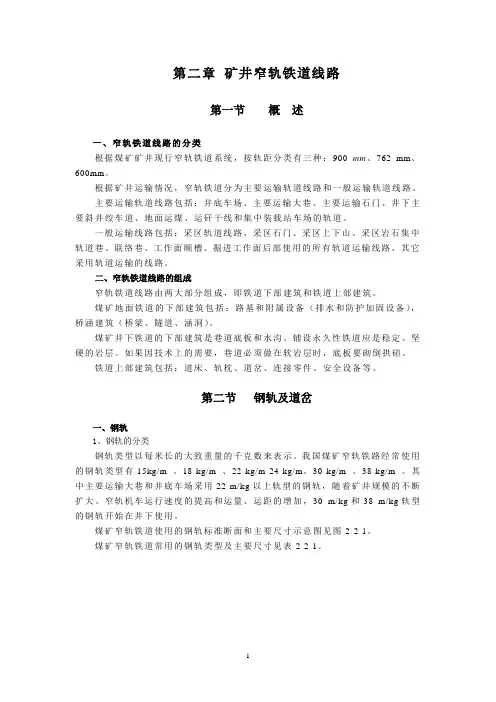

第二章矿井窄轨铁道线路第一节概述一、窄轨铁道线路的分类根据煤矿矿井现行窄轨铁道系统，按轨距分类有三种：900 mm、762 mm、600mm。
根据矿井运输情况，窄轨铁道分为主要运输轨道线路和一般运输轨道线路。
主要运输轨道线路包括：井底车场、主要运输大巷、主要运输石门、井下主要斜井绞车道、地面运煤、运矸干线和集中装载站车场的轨道。
一般运输线路包括：采区轨道线路、采区石门、采区上下山、采区岩石集中轨道巷、联络巷、工作面顺槽、掘进工作面后部使用的所有轨道运输线路，其它采用轨道运输的线路。
二、窄轨铁道线路的组成窄轨铁道线路由两大部分组成，即铁道下部建筑和铁道上部建筑。
煤矿地面铁道的下部建筑包括：路基和附属设备（排水和防护加固设备），桥涵建筑（桥梁、隧道、涵洞）。
煤矿井下铁道的下部建筑是巷道底板和水沟。
铺设永久性铁道应是稳定、坚硬的岩层。
如果因技术上的需要，巷道必须做在软岩层时，底板要砌倒拱碹。
铁道上部建筑包括：道床、轨枕、道岔、连接零件、安全设备等。
第二节钢轨及道岔一、钢轨1、钢轨的分类钢轨类型以每米长的大致重量的千克数来表示。
我国煤矿窄轨铁路经常使用的钢轨类型有15kg/m 、18 kg/m 、22 kg/m 24 kg/m、30 kg/m 、38 kg/m 。
其中主要运输大巷和井底车场采用22 m/kg以上轨型的钢轨，随着矿井规模的不断扩大、窄轨机车运行速度的提高和运量、运距的增加，30 m/kg和38 m/kg轨型的钢轨开始在井下使用。
煤矿窄轨铁道使用的钢轨标准断面和主要尺寸示意图见图2-2-1。
煤矿窄轨铁道常用的钢轨类型及主要尺寸见表2-2-1。
点来确定。
二、道岔(一)道岔的分类窄轨铁道道岔分为标准道岔和特殊道岔两种类型。
1、标准道岔有三种形式，即单开道岔、对称道岔、渡线道岔。
⑴单开道岔普通单开道岔（图2-2-2）单开道岔主要尺寸表（表2-2-3）单开道岔是将一条铁道分为两条铁道的设备，有直股和曲股，分为左开和右开。
第四章 道 岔一二三节
岔
概 述
我国铁路道岔的发展大致经历了四个阶段， 即75型道岔、 92型道岔、 提速型道岔、 99型及客运专线道岔。
概 述
我国铁路道岔的发展大致经历了四个阶段， 即75型道岔、 75型及以下各型道岔均为单一固定辙叉道岔， 仅有道岔号数的不同。 92型道岔、 提速型道岔、 99型及客运专线道岔。
概 述
我国铁路道岔的发展大致经历了四个阶段， 1 2号道岔分类 ： I型为分动外锁闭型 ：
正线道岔采用可动心轨辙叉，轨底坡1：40，适应 时速1 60 km及以上至时速200 km线路或货物轴重25 t的区段要求；
Ⅱ型和Ⅲ型在结构和平面布置上是相同的。
概 述
我国铁路道岔的发展大致经历了四个阶段， 1 2号道岔分类 ： Ⅱ型采用分动外锁方式，正线道岔采用固 定型辙叉，轨底坡1：40，用于时速1 20 km 以上且小于1 60 km的区段。 在此基础上，Ⅲ型采用内锁方式，适用 于时速1 20 km以下区段。
第二节 普通单开道岔的构造
一、转辙部分 1．基本轨
第二节 普通单开道岔的构造
一、转辙部分 1．基本轨
第二节 普通单开道岔的构造
一、转辙部分 1．基本轨
（3)基本轨有下列伤损或病害，应及时修理或更换： ①基本轨的弯折点位置或弯折尺寸不符合要求，造成轨 距不符合规定。 ． ②基本轨垂直磨耗：50 kg／m及以下钢轨在正线上超过6 mm，在到发线上超过他站8 mm，在其他线上超过l0 mm； 60 kg／m及以上钢轨在允许速度大于1 20 km／h的正线上 超过6 mm，在其他正线上超过8 mm，在到发线上超过10 mm，在其他站线上超过1 1 mm。 ③其他伤损达到钢轨轻伤标准时。
铁路道岔的分类及编号
铁路道岔的分类及编号一、道岔的作用把两条或两条以上的轨道，在平面上进行相互连接或交叉的设备，把它们统称为道岔。
道岔是铁路轨道中不可缺少的重要组成部分。
它的作用是使机车车辆由一条线路转向另一条线路，或越过与其交叉的另一条线路。
二、道岔的分类根据道岔的用途和构造形式的不同，基本可分为连接设备，交叉设备和连接与交叉组合设备三类。
其具体分类方法如下：见表3－1在各种类型的道岔中，常用的是单开道岔，双开道岔，复式交分道岔。
单开道岔使用最广泛，约占道岔的95％以上。
三、道岔的构成特征1．普通单开道岔：是将一线分为两条线，其中主线为直线，侧线向主线的左或右分开的道岔。
左开或右开的确定：人站在尖轨这一端面向辙叉观看，如侧线从主线左边分出为左开，从主线右边分出为右开。
如果是钢轨组合式辙叉的道岔，从辙叉心的长心轨和短心轨的相互位置亦可断定该道岔为左开或右开，因为长心轨是在主线一边的，短心轨是在侧线一边的。
这种道岔采用最广泛，如图3-12为左开。
2．单式对称(双开)道岔：是将主线左右对称分开的道岔如图3－13。
3．单式不对称道岔：是将主线向左右不对称分开的道岔，如图3－14。
4．单式同侧道岔：是将主线向同一侧(左或右)分开为两条线的道岔，如图3－15。
5．对称三开道岔：是将一条线分开为三条线，其中主线为直线，两侧线向左右对称分开的道岔，如图3－16。
6．不对称三开道岔：是主线为直线，但两侧线为向左右不对称分开的道岔，如图3－17。
7．套线道岔：是将不同轨距的两组同向单开道岔重合在一起的道岔。
三股钢轨并行铺设，有上股共用或下股共用之分，如图3-18。
8．菱形交叉：两直线在平面上斜交成菱形(高角小于90°)的交叉。
有固定心轨交叉如图3－19；活动心轨，如图3－20。
9．直角固定交叉：两直线在平面上相互成900的交叉，如图3－21。
10．单式交分道岔：两条线路相交，中间增添两副转辙器和一副连接曲线，列车可沿某一侧由一条线路转入另一条线路。
常用道岔主要参数手册
常用道岔主要参数手册摘要：一、道岔的基本概念与分类二、道岔的主要参数及其意义1.道岔编号2.道岔类型3.道岔尺寸4.道岔曲线5.道岔辙叉角6.道岔护轨距7.道岔动作速度8.道岔使用寿命三、道岔的选用与设计原则四、道岔的施工与维护1.道岔施工流程2.道岔施工注意事项3.道岔维护方法4.道岔故障处理五、道岔安全管理与运行策略1.道岔安全管理措施2.道岔运行策略优化六、道岔的发展趋势与应用前景正文：一、道岔的基本概念与分类道岔是铁路交叉口的重要组成部分，它用于实现列车从一条轨道转向另一条轨道。
根据道岔的用途、结构和工作原理，道岔可分为多种类型，如咽喉道岔、对称道岔、单元道岔等。
二、道岔的主要参数及其意义1.道岔编号：道岔编号是用于唯一标识道岔的数字，方便铁路部门进行管理和调度。
2.道岔类型：道岔类型反映了道岔的结构和功能特点，如单开道岔、双开道岔、交叉渡线道岔等。
3.道岔尺寸：道岔尺寸包括道岔轨距、道岔长度、道岔宽度等，这些参数直接影响道岔的性能和使用寿命。
4.道岔曲线：道岔曲线是指道岔轨面在不同位置的形状，它影响列车的通过速度和稳定性。
5.道岔辙叉角：道岔辙叉角是指道岔叉口两侧轨道的夹角，它决定了列车行驶的轨迹。
6.道岔护轨距：道岔护轨距是指道岔两侧护轨之间的距离，它影响道岔的稳定性和列车的安全性。
7.道岔动作速度：道岔动作速度是指道岔在接通或断开过程中的速度，它影响道岔的使用寿命和列车运行的顺畅性。
8.道岔使用寿命：道岔使用寿命是指道岔在正常使用条件下可以保持正常工作的时间，它与道岔的材料、设计和施工质量等因素密切相关。
三、道岔的选用与设计原则在选用道岔时，应根据铁路线路、列车运行速度、运输需求等因素进行综合考虑。
设计道岔时，应遵循以下原则：1.确保道岔的可靠性、安全性和耐久性。
2.优化道岔曲线，提高列车通过速度和稳定性。
3.合理布置道岔尺寸，满足列车运行需求。
4.道岔与轨道系统协调设计，降低噪声和振动。
窄轨道岔型号及技术参数

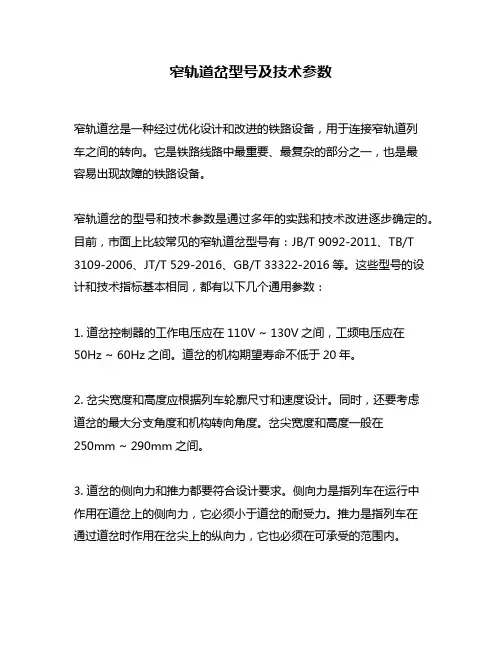

窄轨道岔型号及技术参数窄轨道岔是一种经过优化设计和改进的铁路设备，用于连接窄轨道列车之间的转向。
