初三物理上期周考题(二)
初中物理电学必考题2
9年级物理第一学期末必考类型题（二）一、求串联最大电压、并联最大电流：1.两个分别标有“2.5V 0.5A”和“3V 0.3A”的小灯泡，将他们串联后接入电路使用，那么电路中的电流不能超过A，两个小灯泡两端允许加的电源电压最大为；将它们并联接入电路使用，此时电源电压最大为；干路上的电流最大为。
2.现有两个分别标有“6 V 6 W”和“3 V6W”的灯泡L1和L2，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是A，电路消耗的最大电功率是W，灯泡较亮。
若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是V，电路消耗的最大电功率是W ，灯泡较亮。
二、电能表转数、闪灯数求电能、电功、功率：3.小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费元。
1度电可使一盏“220V20W”的灯正常工作h；这盏灯正常工作10h，电能表的铝盘转转。
小明家所有用电器的总功率不能超过kW。
4.电子式电能表表盘上标有“3000imp/（kW·h）”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW·h，该用电器的功率是 W。
三、故障电路的判断：5.如图所示的电路中,电源电压不变，闭合开关S后L1、L2都发光，一段时间后，其中一盏灯突然变亮，而电压表V2数变大，则出现这一现象的原因是。
A.L1短路B.L2断路C.L1断路D. L2短路6.在图所示的电路，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是。
A、如果是灯L断路，则电压表的示数变大B、如果是灯L短路，则电流表的示数变大C、如果是电阻R断路，则电压表的示数为零D、可能是电阻R断路，则电流表的示数变大四、动态电路——判断电流表、电压表示数及灯泡亮度的变化：7.如图所示的电路，闭合开关S，当滑片P向右移动过程中。
九年级物理上学期第13周周考试题 试题
图 12021年下学期石齐初中部九年级物理周考试卷制卷人：歐陽文化、歐陽理複；制卷時間：二O 二二年二月七日〔请将答案填写上在答题卡上〕一、单项选择题〔每一小题2分，一共34分〕1、研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一奉献的科学家是 〔 〕A 、安培B 、伏特C 、欧姆D 、牛顿 2、如图1所示，当开关S 闭合后，电压表测出的电压是 〔 〕 A 、灯L 1两端的电压 B 、灯L 2两端的电压 C 、灯L 1和L 2两端的总电压 D 、电源两端的电压 3、根据欧姆定律公式I =U /R 可以导出R=U /I ，由公式得出的正确结论是 〔 〕A 、导体电阻的大小跟导体两端电压成正比B 、导体电阻的大小跟导体中电流成反比C 、导体电阻的大小是由导体两端的电压和通过导体中的电流一共同决定D 、导体的电阻是导体本身的一种性质，其大小与导体两端的电压和通过导体中的电流无关 4、如图2所示，某同学在做“测量小灯泡的电阻〞的实验时，误将电流表和电压表调换了位置。
闭合开关S 后，以下现象中会发生的是 〔 〕 A 、电压表被烧坏 B 、小灯泡不亮 C 、小灯泡被烧坏D 、电流表被烧坏5、在“用伏安法测电阻〞的实验中，以下考前须知中，没有必要的是〔〕图2A、应从电源的正极开场连线，开关应靠近电源的正极B、在无法估计被测电阻大小时，电流表、电压表应选用较大的量程C、接电路时，先断开开关D、将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上6、伏安法测电阻实验中，滑动变阻器不能起到的作用是〔〕A、改变待测电阻两端的电压B、改变电路中的电流C、改变待测电阻的阻值D、保护电路7、家用普通手电筒的电压是3 V，电流是50 mA，它的电功率是〔〕A、150 WB、15 WC、 1．5 W D． 0．15 W8、关于电功和电功率的说法，正确的选项是〔〕A、电流做功越多，电功率越大B、电流做一样的功，用的时间是越长，电功率越大C、电流做功时间是越短，电功率越大D、在一样时间是内，电流做功越多，电功率越大9、电功和电功率的单位分别是〔〕A、kW·h和JB、 kW和W C 、J和W D、kW和kW·h10、一个灯泡上印有“PZ 220—100〞字样，它正常工作时的电阻是〔〕A、220 ΩB、100ΩC、2．2 ΩD、484Ω11、标有“220V 100W〞字样的家用电器正常工作时的电功率〔〕A、大于100瓦B、小于100瓦C、等于100瓦D、等于100瓦12、kW·h，这个用电器可能是〔〕A 、电饭煲B 、电冰箱C 、电视机D 、收音机13、晶晶的爸爸从国外带回来一个电饭锅．电饭锅上标着“110V 1000W〞，那么该电饭锅正常工作1min ，消耗的电能是 〔 〕 A 、6×104JB 、1．1×105JC 、6．6×106JD 、545．4J14、有两个灯泡L 1和L 2 ，分别标有“PZ220V －40W 〞和“PZ220V －60W 〞字样，假设不考虑温度对灯丝电阻的影响，以下说法正确的选项是 〔 〕A 、都正常发光时，通过L 1的电流大B 、并联后，接在220V 的电源上，L 1消耗的功率大C 、串联后，接在220V 的电源上，它们都能正常工作D 、串联后，接在220V 的电源上，L 1消耗的功率大15、电熨斗通电一段时间是后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 〔 〕A ．导线的绝缘皮隔热B ．导线散热比电熨斗快C ．通过导线的电流小于通过电熨斗的电流D ．导线的电阻远小于电熨斗电热丝的电阻16、将一个标有“12V 、15W 〞的灯泡接入某电路时，测得通过它的电流是1A ，那么它的实际功率 〔 〕A 、小于15WB 、等于15WC 、大于15WD 、不能确定 17、电炉丝断了，去掉51后，仍然接在原来的电源两端，那么在一样时间是内产生的热量与原来产生的热量之比为 〔 〕A 、5 ：4B 、1 ：5C 、5 ：1D 、4 ：5 二、填空题〔每空2分，一共36分〕18、一盏灯电阻为12Ω，正常工作时电流为，假设把它接在8V的电源上，还需要再联一个Ω的电阻。
《优题周测》九年级物理(上)(周测九)
10.小明运用所学的电学知识，设计了一个电子身
高测量仪，如图所示。其中定值电阻R₁=5Ω，电
源电压恒为4V，R₂的规格为“20Ω，0.5A”，电压
表量程为0～3V，电流表量程为0～0.6A。
（1）电阻R₁在电路中的作用是（ 保护电路 ）。
（2）被测身高越高，电压表的示数越（ 大 ），
相同时间内测量仪消耗的总电能越（ 小 ）。
（3）为了保证电路中各元件安全工作，测量仪
的测量范围是1.4~2.0m，则滑片P每滑动10cm，
R₂的阻值变化（ 2 ）Ω。
（4）为了帮助身高低于1.4m的同学测出身高，
以下的做法可行的是（ D ）
A.减小R₁的阻值
B.提高电源电压
C.电流表换0～3A量程
D.变阻器换成“20Ω，
1A”
四、计算题（9+10=19）
阻值相等，开关S闭合后，电流表的示数为I₀，电
压表的示数为U₀，电路正常工作。一段时间后，
电阻R₁出现故障，若观察到电流表示数为零，电
压表示数为2U₀，则R1（ 断路 ）；若观察到电
压表示数为零，电流表示数为2I₀，则R₁（ 短路 ）
（两空均选填“断路”或“短路”）。
三、实验探究题（6+5=11）
B.压力F增大时，电流表示数减小，电压表示数减小
C.压力F减小时，电流表示数减小，电压表示数减小
D.压力F减小时，电流表示数增大，电压表示数减小
3.某同学利用如图甲所示的电路进行实验，电源
电压恒为3V，更换5个定值电阻Rx得到如图乙所
示的图象。以下有关叙述正确的是（ B ）
A.该同学研究的是电流和电压的关系
《优题周测》九年级物理（上册）试题
九年级上学期物理周测试题(14.1-14.3电路串并联电路)

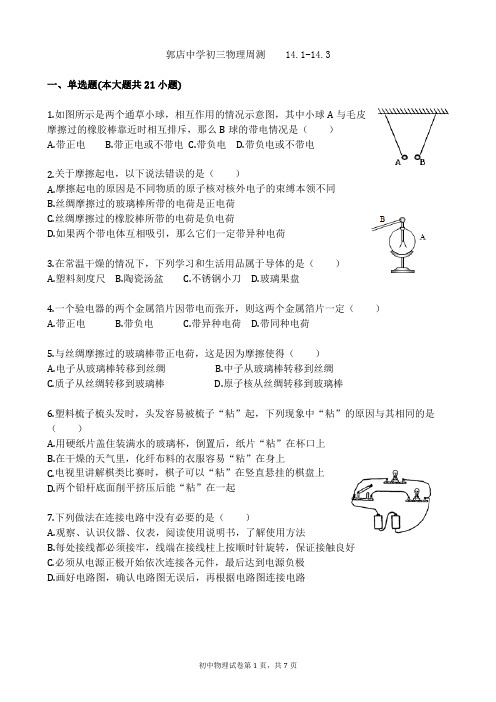

初中物理试卷第1页，共7页 郭店中学初三物理周测 14.1-14.3 一、单选题(本大题共21小题) 1.如图所示是两个通草小球，相互作用的情况示意图，其中小球A与毛皮摩擦过的橡胶棒靠近时相互排斥，那么B球的带电情况是（ ） A.带正电 B.带正电或不带电 C.带负电 D.带负电或不带电
2.关于摩擦起电，以下说法错误的是（ ） A.摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同 B.丝绸摩擦过的玻璃棒所带的电荷是正电荷 C.丝绸摩擦过的橡胶棒所带的电荷是负电荷 D.如果两个带电体互相吸引，那么它们一定带异种电荷
3.在常温干燥的情况下，下列学习和生活用品属于导体的是（ ） A.塑料刻度尺 B.陶瓷汤盆 C.不锈钢小刀 D.玻璃果盘
4.一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（ ） A.带正电 B.带负电 C.带异种电荷 D.带同种电荷
5.与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ ） A.电子从玻璃棒转移到丝绸 B.中子从玻璃棒转移到丝绸 C.质子从丝绸转移到玻璃棒 D.原子核从丝绸转移到玻璃棒
6.塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ） A.用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上 B.在干燥的天气里，化纤布料的衣服容易“粘”在身上 C.电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上 D.两个铅杆底面削平挤压后能“粘”在一起
7.下列做法在连接电路中没有必要的是（ ） A.观察、认识仪器、仪表，阅读使用说明书，了解使用方法 B.每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好 C.必须从电源正极开始依次连接各元件，最后达到电源负极 D.画好电路图，确认电路图无误后，再根据电路图连接电路 初中物理试卷第2页，共7页
8.如图是一个实物图，请选出对应的电路图（ ） A. B. C. D.
九年级(上)周测物理试题(第8周教研联盟测试).docx

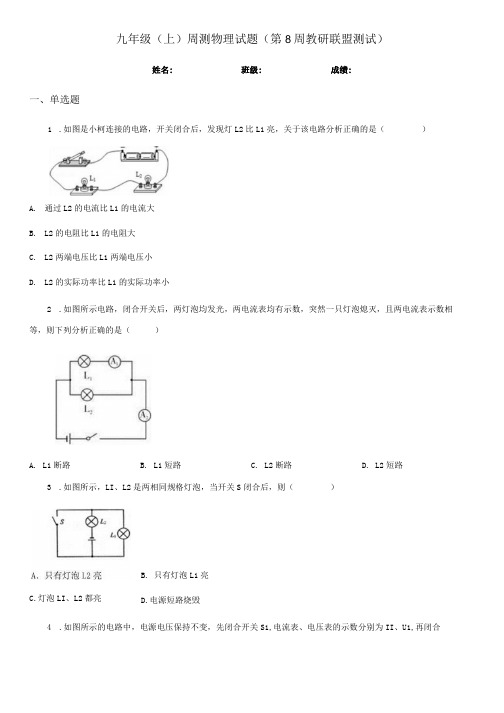

九年级（上）周测物理试题（第8周教研联盟测试）姓名: 班级: 成绩:一、单选题1 .如图是小柯连接的电路，开关闭合后，发现灯L2比L1亮，关于该电路分析正确的是（ ）A. 通过L2的电流比L1的电流大B. L2的电阻比L1的电阻大C. L2两端电压比L1两端电压小D. L2的实际功率比L1的实际功率小2 .如图所示电路，闭合开关后，两灯泡均发光，两电流表均有示数，突然一只灯泡熄灭，且两电流表示数相 等，则下列分析正确的是（ ）3 .如图所示，LI 、L2是两相同规格灯泡，当开关S 闭合后，则（） B. 只有灯泡L1亮D.电源短路烧毁4 .如图所示的电路中，电源电压保持不变，先闭合开关S1,电流表、电压表的示数分别为II 、U1,再闭合A. L1断路B. L1短路C. L2断路D. L2短路 C.灯泡LI 、L2都亮开关S2、S3,电流表的示数分别为12、U2,则正确的是（）A.Il>12 U1>U2B. Il<12 U1>U2C.Il<12 U1<U2D. Il>12 U1<U25.关于分子热运动及热现象，下列说法正确的是（）A.破镜难圆，说明分子间存在斥力B.扩散现象只能发生在气体与液体中C.“酒香不怕巷子深”，说明物质的分子在不停地做无规则运动D.- 20°C的冰块没有内能6.以下几条摘录是某同学在学习“内能"一章时的课堂笔记，其中不正确的是A.扩散现象不能在固体之间发生B.一切物体都具有内能C.物体吸收热量，温度不一定升高D.摩擦生热是通过做功的方法改变物体的内能7.下列实验，正确运用控制变量方法的是（）A.研究液体压强与液体密度的关系，将压强计的探头放入不同液体的同一深度B.研究动能大小与质量的关系，将质量不同的小球从同一斜面不同高度自由滚下C.研究电阻大小与材料的关系，将长度相同、粗细不同的铜丝和铁丝分别接入同一电路D.研究不同物质的吸热能力，使质量不同的水和食用油升高相同的温度二、填空题8.验电器是根据原理制成的，如图所示，用金属棒将A、B两验电器的金属球连接起来时，两验电器的金属箔片都闭合，这是由于A、B两验电器原来带异种电荷而发生了电中和现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如图所示是小华已经连好的电路．闭合开关后，将滑动变阻器的滑片向A端移动，下列说法正确的是（ ）
A．电流表的示数逐渐增大 B．电压表的示数逐渐减小 C．小灯泡越来越暗 D．电路消耗的总功率减小
分别标有“220V 25W”、“110V 25W”、“36V 25W”字样的三个白炽灯，它们各自在额定电压下工作时（ ）
A．“220V 25W”最亮 B．“110V 25W”最亮 C．“36V 25W”最亮 D．三个白炽灯一样亮 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A,则电源电压和元件B的电功率分别是( )
A. 2.0V 0.8 W B. 2.5V 1.0W C. 4.5V 1.0 W D. 4.5V 1.8W 如图甲所示是小灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际电压为2V，下面的说法中正确的是（ ）
A．电流表的示数为0.5A B．灯泡L1比L2亮 C．电源电压为3.5V D．电压为1V时，灯泡L1的功率为0.25W 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A．电源电压为4.5V B．小灯泡的额定功率为1.5W C．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω D．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W 小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A．总电阻 B．总电流 C．总电压 D．总功率 如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电 功率与电流关系的图像。则下列判断中正确的是（ ）
A．定值电阻R0的阻值10Ω B．该滑动变阻器的最大阻值是10Ω C．电源电压是10V D．该电路的最大电流是0.4A 如图7所示，电阻R1、R2的阻值之比R1：R2=4：3，则 A．通过电阻R1、R2的电流之比为I1：I2 = 3：4 B．电阻R1、R2两端的电压之比为U1：U2 = 3：4 C．电阻R1、R2消耗的功率之比为P1：P2=3：4 D．若将电阻R1、R2并联在电路中，在相同时间内产生的热量之比Q1：Q2=3：4
由不同材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，下列判断正确的是（ ）
A.两段导体的电阻值：RAB=RBC B.两段导体的电阻值：RAB＞RBC C.两段导体发热的功率：PAB＜PBC D.通过两段导体的电流：IAB＜IBC
某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）。在不损坏电路元件的情况下，下列判断正确的是（ ） A．灯泡两端的最大电压是1.5V B．该电路中电流的最大功率是2.25W C．电路中电流变化的范围是0.18A～0.5A D．滑动变阻器阻值变化的范围是2.5Ω～10Ω 小华设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，电源电压恒定不变．则下列说法正确的是 （ ）
第7题图 A.电流表示数减小 电压表示数变大 B．电阻Ｒ０是多余的 C．气敏电阻R两端的电压变大 D．电阻R0 消耗的功率变大 电路总功率变大 如图所示电路，电源电压不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J．则下列结果正确的是（ ）
A． 电源电压为10V B． R1的阻值为18Ω C． 滑动变阻器R的最大阻值为9Ω D． R1先后两次消耗的电功率之比为4﹕3 解：当滑片在中点时由欧姆定律可知，电路中电流I1=，则滑动变阻器两端的电压：U1=I1， 即=4V﹣﹣﹣﹣﹣﹣﹣（1） 由题意知，当滑片滑到b处时因R的接入电阻变大，故电压表示数应增大，即滑片滑到b点时，滑动变阻器两端电压为U2=4V+2V=6V；
同理得：=6V﹣﹣﹣﹣﹣﹣﹣（2）
用（1）式比（2）式可得：； 化简得：3R1+3R=4R1+2R， 解得：R1=R﹣﹣﹣﹣﹣﹣（3）
将（3）代入（1）式可得：=4V； 则可求得：U=12V，故A错误； 则可知，当滑片滑到b点时，R1两端电压为U2'=12V﹣6V=6V；
则由Q==60J； 可得：R1==9Ω，故B错误； 因R=R1，故R的最大阻值为9Ω，故C正确； 滑片在中点时，R1两端的电压为12V﹣4V=8V，滑片在b点时，电压为6V，则电压之比为，由P=可得：功率之比为电压平方之比，即为，故D错误； 故选C． 利用如图所示电路可定性研究电热与电流、电阻和通电时间的关系，图中三个电阻的材料和质量相同，且R1=R3=5Ω，R2=10Ω，三个电子温度计分别与之相连（图中未画出），并能测量它们的温度．闭合开关后，每隔一定时间记录各电阻的温度，通过比较温度的变化来间接反映电阻产生电热的多少．下列有关分析与推断错误的是（ ）
A.分析任意一个电阻的温度变化，可知电热与通电时间有关 B.分析比较R1和R2的温度及变化，可知电热与电阻有关 C.分析比较R1和R3的温度及变化，可知电热与电流有关 D.分析比较R2和R3的温度及变化，可知电热与电流和电阻有关
某电烤箱的内部简化电路如图10所示，R1和R2均为电热丝。电烤箱说明书中的铭牌如下表所示，根据表格中的参数可知
A．电路中R1的阻值为44 B．电烤箱在低温档正常工作时，电路中的总电阻R为44 C．电烤箱在高温档正常工作5min所消耗的电能为3.3×105J D．电烤箱在低温档正常工作时，R1消耗的电功率为264W 标有“220V 1100W”的电熨斗和电动机都在额定电压下工作1h，则下列说法正确的是 A．通过电熨斗和电动机的电流都是0.2A B．电熨斗和电动机线圈的电阻值都是44Ω C．电熨斗和电动机在这1h内消耗的电能都是1.1kW·h D．电熨斗和电动机在这1h内产生的热量都是3.96 ×l06J 在图4甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图4乙所示。下列说法正确的是
A电阻R1的阻值为20Ω B．滑片P移到b端时，R2两端的电压为6v C．滑片P移到a端时，R1消耗的功率为0.2W D．当滑片P移到中点时，通过R1的电流为0.3A 标有“2V，1w”字样的小灯泡和标有“20Q，1A”字样的滑动变阻器，连接在如图5所示的电路中，其中电源电压为6V，电流表的量程为“0～O．6A”，电压表的量程为“O一3V”。闭合开关，移动滑动变阻器滑片，电流表、电压表示数的范围是：【 】
X X牌电烤箱 额定电压 220V 额定 功率 高温档 1100W 低温档 440W
电源频率 50Hz
A．0．25 A～O．6A 1 V ～ 2 V B．0．3A ～0．5A 1 V ～ 1．5 V C．0．25 A～0．5A1 1.5 V ～ 2 V D．0．25 A～0．5A 1 V ～ 2 V
某电加热器额定功率是2×103 W，正常工作210 s，消耗的电能是___________J；若不计热损失，这些能量可使质量是___________kg的水温升高50℃。[c水=4.2×103 J/kg•℃]
小明想测出家中如图5所示电饭煲的加热功率，他关闭了家里其它用电器，只让电饭煲开关S应与触点 (选填“1”或“2”)连接，使电饭煲工作，观察了电能表（上面标有“3000r/kW·h”），他发现正常加热了6min电饭煲就转为保温状态，在这6min内电能表转盘刚好转了300r，则该电饭锅的加热功率是 W．
如下图A所示电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图B所示，根据图像的信息可知： (选填“甲”或“乙”)是电压表V l示数变化的图像，电源电压为 V，电阻Rl的阻值为 Ώ
某电阻R的阻值不变，标有“6V 6W”字样，它的电阻是 Ω．将R与灯泡L、电压表（量程为0～3V）、电流表（量程为0～0.6A）和开关及合适的电源，连成如图甲所示的电路．开关S闭合后，通过灯泡L的电流随它两端电压变化的图象如图乙所示．在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率为 W． 解：（1）由P=可得，电阻R的阻值：R===6Ω； （2）当电压表示数为3V时，通过电阻的电流最大：I最大===0.5A，而电流表选择的量程为0～0.6A，因此电路中允许的最大电流为0.5A；
根据图乙可知，当通过灯泡的电流为0.5A时，灯泡两端电压为2V，因此在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率：P最大=ULI最大=2V×0.5A=1W．
故答案为：6；1． 点评： 本题考查了串联电路的特点和欧姆定律、电功率公式的应用，同时考查了学生的读图能力．
图4是某款电热水龙头的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是水 （选填“冷”、“温”或“热”）。若R2＝2R1，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正常工作1min消耗的电能为 J。
某同学用如下表铭牌的电水壶烧开水，他将水放至最大容量，测得水的初温是20℃，正常工作5分50秒，将水烧开（一个标准大气压下），试回答下列问题：
（1）水从20℃烧开所吸收的热量是 ▲ 焦耳 （2）电水壶产生的热量为 ▲ 焦耳。 额定电压 220V 额定功率 1000W 最大容量 1L
（3）电水壶的效率为 ▲ ．
