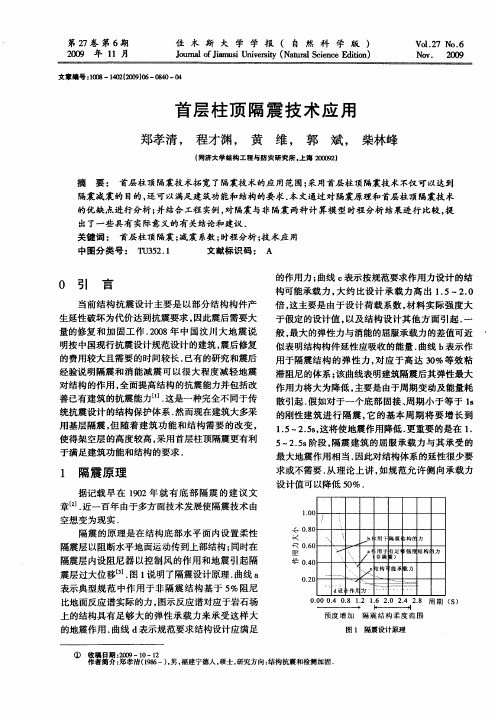

首层柱顶隔震技术应用
÷ ０．０ ８
０． ０ ６ 口 Ｏ． Ｏ ４
、
、
、
隔震层 以阻断水 平地 面运动传 到 上部结构 ； 同时在
隔震层 内设阻尼器 以控 制风的作用 和地震引起隔 震层过大位移【 ． １ ３ 图 说明了隔震设计原理 ． Ｊ 曲线 ａ
第２ ７卷 第 ６期
２Ｏ 年 ｌ Ｏ９ １月
佳 木 斯 大 学 学 报 （自 然 科 学 版 ） Ｊｕｎｌ ｆ ｉ ｕｉ ｎｖｒ ｔ Ｎ ｔｒ ｃ ｎｅＥ ｉ ｎ ｏｒ ａ ｓ Ｕ ｉ ｓｙ（ ａ ａ Ｓ ｉ ｃ ｄｔ ） ａ ｏ Ｊｍ ｅ ｉ ｕｌ ｅ ｉ ｏ
Ｖ０ ． ７ Ｎｏ． １２ ６ Ｎｏ ｖ． ２０ ０９
１ 隔震 原 理
据记 载 早 在 １０ ９ ２年 就 有 底 部 隔震 的 建 议 文 章 ． 】近一 百年 由于 多方面技 术发 展使 隔震技 术 由 空想 变为现 实 ． 隔震 的 原 理是 在 结构 底 部水 平 面 内设 置 柔性
｝ ／ｂ ： 干隔 《 ｆ用 震｛ 构白力
８１ ４
２ 首 层柱 顶 隔震 优 缺 点
隔震体系通过延长结构 自振周期可显著减小 结 构 的水平 地震 作用 ． 现在 建 筑大 多采 用基础 隔震
（ 图２， 见 ） 因为 这 种 分 割底 部 隔 震层 最 简单 ， 底 、 柱
顶 隔震建 筑 ， 震 技 术 发展 相对 比较 成 熟 汶 川 隔 副． 大 地震 的发生 使 隔震设 计更显 得必要 而 紧迫 ．
倍， 这主要 是 由于 设计 荷 载 系数 ， 材料 实 际强 度大
生延性破坏为代价达到抗震要求 ， 因此震后需要大
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2006年10月安阳工学院学报Octo.2006
第5期(总第23期)JournalofAnyangInstituteofTechnologyNo.5(Gen.No.23)
*收稿日期:2006-07-07
作者简介:郑先超(1972～),男,信阳人,安阳工学院建筑工程系教师,硕士。主要研究方向:结构工程。
顶层悬挂结构体系的减震研究
郑先超
1 赵 军1 张玉霞2
(1.安阳工学院;2.安阳市公路管理局,河南安阳455500)
摘 要:通过对顶层的不同的悬挂质量结构体系的计算进行推导,并进行分析比较,得出顶层串式设多个悬挂质量体系
是各悬挂质量结构体系中减震效果最好的结构体系。
关键词:悬挂质量;减震性能;地震反应
中图分类号:TU234 文献标识码:A 文章编号:1673-2928(2006)05-0005-05
对于高层建筑,在地震的作用下,往往由于刚度不足而影响使用要求或安全。因此,地震区建筑物的抗
震设计十分重要,如何使建筑物具有良好的抗震性能,减少地震对建筑物造成的危害,传统的方法是依靠
“加强”结构本身的强度、刚度及变形能力等抵抗地震作用。这种方法已被证明有许多不足之处。悬挂质量
结构体系是被动调谐减震体系,是一条安全,有效,合理的新途径。
悬挂结构受力传力清楚,有利于抗震。实际震害表明,悬挂结构通过悬挂部分的摆动调整结构的振动频
率,达到振动控制的效果。对于采用被动质量调谐减震控制的多质点结构体系,子结构一般设于顶层,以控
制第一振型的最大位移,从而达到最优减震控制效果。
1 悬挂质量的减振机理
把悬挂质量悬挂在结构上,在荷载作用下体系产生振动,从而带动悬挂质量的摆动,悬挂质量的惯性力
则反作用于结构本身,达到控制结构振动的目的。考虑一种最简单的情况,减振体系如图1所示
[6]
。
悬挂质量的运动方程为:
(1)
受控结构的运动方程为:
(2)
其中:[M]为主结构质点矩阵;[C]为主结构阻尼矩阵;[K]为主结构刚度矩阵;{x}为主结构各层相对于地
5
面的位移向量;{}为主结构各层相对于地面的速度向量;{}为主结构各层相对于地面的加速度向量;为
子结构所在位置单位向量。
2 计算模型
[2、3、5]
2.1 顶部有悬挂质量
如果只有顶部有悬挂质量,则其计算模型如图2所示。
假设共有层,在线性振动情况下,悬挂质量的垂直振动与结构构架的水平振动之间不相耦合,在水平地
震作用下,不考虑悬挂质量的垂直震动,这样每个悬挂质量在水平方向只有一个自由度,则结构的自由振动
方程为(不考虑阻尼):[M]{}+[K]{x}=0(3)
式中:
质量矩阵: [M]=diag[M1,M2,…Mn,m1]
2.2 顶部三层有悬挂质量
顶部三层各悬挂一质量的多层框架结构计算模型如图3所示,结构的自由振动方程同式(3),式中刚度
矩阵[K]可写成如下的分块矩阵:
质量矩阵: [M]=diag[M1,M2,…Mn,m1,m2,m3]
式中:ki(i=1,2,…,n)为各楼层侧移总刚度;Mi(i=1,2,…,n)为各楼层质量;mi(i=1,2,3)为各楼层悬挂
质量;li(i=1,2,3)为各楼层悬挂杆杆长。
2.3 顶层串式悬挂质量
如果只有顶层串式悬挂三个质量,则其计算模型如图4所示。结构的自由振动方程同式(3),式中刚度
矩阵[K]可写成如下的分块矩阵
6
质量矩阵: [M]=diag[M1,M2,…Mn,m1,m2,m3]
2.4 顶层并式悬挂质量
如果只有顶层并式悬挂三个质量,则其计算模型如图5所示。
结构的自由振动方程同式(3),式中刚度矩阵[K]可写成如下的分块矩阵
7
3 数值计算分析
为了分析不同悬挂质量体系的减震效果,对表1中七层框架分下述五种方案进行地震反应分析
[1]
。
表1 七层框架体系的基本参数(悬挂质量比β=0.5,悬挂杆长度ι=0.5)
方案一,每层均无悬挂质量;方案二,只有顶层设一个悬挂质量;方案三,顶部三层均设一个悬挂质量;方
案四,在顶层串式设三个悬挂质量;方案五,在顶层并式设三个悬挂质量。
考虑地震烈度为8度,设计地震为第一组,场地土为Ⅱ类,表2列出各悬挂体系的频率值。
表2 各悬挂体系的频率比较
表2可知,方案2,3,4,5增加了悬挂体系,结构的一阶频率降低,周期增大,其中方案4的一阶频率最
小,这说明其悬挂体系以低频振动的形式吸收地震能量最多,其减震性能最好。方案3,4,5的前几阶频率都
降低许多,这说明对前几阶振型的最大位移的控制非常有利。
用下面定义的减震率来研究悬挂质量的减震效果:
α=x0-x1x0×100%
式中:α为减震率,x0为非悬挂质量体系楼层的最大剪力,x1为悬挂质量体系的楼层最大剪力,表3列出各
方案的层间剪力及减震率。
表3 各悬挂体系的减震率比较
从计算的结果可以看出,无论顶层的哪种悬挂质量体系,各楼层的剪力都较非悬挂质量体系的楼层剪力
小,说明悬挂质量体系都有良好的减震效果。在悬挂质量相等的条件下,方案4即顶层串式设三个悬挂质量
体系,其减震率较大,减震效果最好。方案3,5的减震效果比较接近。
4 结论
通过以上对各方案悬挂质量体系的数值计算与分析,可以得出以下结论:不同的顶层悬挂质量体系,都
有良好的减震性能,悬挂方式不同,对结构的减震效果影响很大,通过以上的计算可以发现,在悬挂总质量保
持不变的前提下,顶层设置多个悬挂质量的各结构体系,其减震效果都较好。在实际工程中,按具体情况而
8
定,选择适当结构体系。顶层串式设三个悬挂质量体系,其减震率较大,减震效果最好;顶层并式设三个悬挂
质量体系,其减震率较小。但是方案4的施工难度较大,而方案3、5的施工难度相对较小。
参考文献:
[1]杨艳华,曾纪鹏,徐彬.顶层悬挂体对结构抗震性能的影响[J].昆明理工大学学报,2003(28):385—389.
[2]王玉朋,魏琏.悬吊质量结构的抗震计算及减震性能分折[J].建筑结构,1990(5):2—8.l
[3]李宏男,宋本有.高层建筑利用悬吊质量摆的减震研究[J].地震工程与工程振动,1995,15(4):55—50.
[4]王肇民,刘学利,张旭升.悬挂质量摆对电视塔的风振控制研究[J].特种结构,1997,14(3):44—48.
[5]刘文玲,罗兆辉.悬挂质量结构的减震性能分析[J].天津城市建设学院学报.2001,7(3):154—158.
[6]周福霖.工程结构减震控制[M].北京:地震出版社,1997.
ResearchontheTopFloorSuspendStructures
ontheSeismicResistance
ZHENGXian-chao ZHAOJun ZHANGYu-xia
(AnyangInstituteofTechnology,Anyang455500,china)
Abstract:Thedifferentsuspendedstructureswithmassesonthetopflooranditsearthquakeeffectsareanalyzed.Thebestsuspending
structuresystemwithshock-absorbingisobtainedbycalculation.
KeyWords:suspendedstructure;earthquakeeffect;shock-absorption
