暂态分析部分复习题
电力系统暂态分析题库
-6-
图 8-1 8-2 简述提高暂态稳定的措施。 8-3 分析那一种故障对暂态稳定影响最大？原因是什么？
d1 d2
d3
-7-
暂态第 8 章习题
思考题： 8-1 根据等面积定则解释自动重合闸对提高暂态稳定性的作用。 8-2 采用电气制动提高系统的暂态稳定性时，因过制动可能导致功角在第 2 摆失稳，请解释这是为什么？ 8-3 为什么说等面积定则的本质是能量守恒？ 8-4 暂态稳定计算的数学模型是什么？有什么特点？有哪些解法？ 计算题：
暂态第 7 章习题
思考题： 7-1 什么是低频振荡？ 7-2 什么是静态稳定问题？静稳储备系数的定义是什么？ 7-3 发电机的自动励磁调节系统改善静态稳定性的原理是什么？ 计算题：
7-1 单机无限大系统及参数如图，发电机运行在额定状态， P0 1 ， cos 0.8 。求系统的静态稳定极限
-5-
图 1-1 1-2 无限大电源供电系统发生空载三相短路，短路时 A 相电压相角过零，假设短路回路为纯电抗电路，且
短路电流周期分量电流幅值是 I m ，求短路瞬间 B、C 相非周期分量电流的初始值是多少？
暂态第 2 章习题
思考题： 2-1 Park 变换的数学意义和物理意义是什么？ 2-2 写出同步发电机定子、转子绕组正电流产生正磁链的有阻尼绕组发电机 d、q、0 系统的磁链方程。
sin(t
120 0
)
，求
i dq 0
的表达式。
sin(tt 1200 )
2-4 在发电机三相均通以 I m sin t 的电流，问 dq0 系统的电流为何值？
暂态第 3 章习题
思考题： 3-1 三相短路电流实用计算的假设条件是什么？ 3-2 什么是短路容量？ 3-3 什么是短路电流的运算曲线？有何用处？ 计算题： 3-1 计算下图系统三相短路电流。
电网电力系统暂态分析复习题
电网电力系统暂态分析复习题电力系统暂态分析0、绪论1.电力系统：由发电厂、变电所、输电线路、用户组成的整体。
包括通过电的和机械连接起来的一切设备。
2.电力系统元件：包括两大类电力类：发电机、变压器、输电线路和负载。
控制类：继电器、控制开关、调节器3.系统结构参数：各元件的阻抗(Z)、变比(K)、放大倍数(β)。
4.系统运行状态的描述：由运行参量来描述。
指电流(I )、电压(U )、功率(S )、频率(f )等。
系统的结构参数决定系统的运行参量。
5.电力系统的运行状态包括：稳态和暂态。
6.电力系统的三种暂态过程：电磁暂态过、机电暂态、机械暂态。
7.本门课程的研究对象：电力系统电磁暂态过程分析（电力系统故障分析）电力系统机电暂态过程分析（电力系统稳定性）一、电力系统故障分析的基本知识（１）故障概述（２）标幺值（３）无限大功率电源三相短路分析基本要求：了解故障的原因、类型、后果和计算目的，掌握标幺值的计算，通过分析建立冲击电流和短路电流最大有效值的概念。
1.短路：是指电力系统正常运行情况以外的相与相之间或相与地(或中性线)之间的连接。
2.短路产生的原因：是电气设备载流部分的相间绝缘或相对地绝缘被损坏。
包括自然因素和人为因素。
3.短路的基本类型电力系统的运行经验表明，在各种类型的短路中，单相短路占大多数，两相短路较少，三相短路的机会最少。
4.短路的危害：1）短路点的电弧有可能烧坏电气设备，当短路持续时间较长时可能使设备过热而损坏。
2）短路电流通过导体时，导体间产生很大的机械应力。
3）系统电压大幅度下降，对用户工作影响很大。
4）短路有可能使并列运行的发电机失去同步，破坏系统稳定，引起大片地区的停电。
这是短路故障最严重的后果。
5）不对称接地短路产生的零序不平衡磁通，将造成对通讯的干扰。
短路类型5.短路计算的目的1）选择有足够机械稳定度和热稳定度的电气设备。
2）继电保护和自动装置动作整定。
3.在设计和选择发电厂和电力系统电气主接线。
暂态分析习题课练习题
第一章7.供电系统如图所示，各元件参数如下：线路l ，50km ，X 1=0.4Ω/km；变压器T,S N =10MVA ，u%=10.5，K T =110/11，假定供电点(S)电压为106.5kV 保持恒定不变，当空载运行时变压器低压母线发生三相短路时，试计算：短路电流周期分量起始值、冲击电流、短路电流最大有效值及短路容量的有名值。
解：设基准容量S B =10MVA 错误!未找到引用源。
,采用平均电压近似计算法。
各元件的标么值求得如下： 供电点发电机：线路L:变压器T:则计算可得短路电流有效值的标么值:则算得短路电流的有效值的有名值:*4.2433*10.5B d d B I I KA U === 最大值即为短路电流周期分量起始值：22 5.996m d I I KA == 冲击电流为：1.8*5.99510.792M M m i K I KA ===取错误!未找到引用源。
，则短路电流最大有效值电流为:212(1) 6.44522m m M M I I K KA =+-==短路容量有名值为:3 1.732*10.5*4.2477.1d av d S U I MVA === 或者：8. 教材P16 1-3-1 解：(1) 3.62⨯=m U 2 6.39.4480.943m U m zI KA ===(2) 取s T a 005.0=， 短路前为空载 所以，00=m I064.57505.0797.0===arctg r x arctgϕ 因为0090120a α=+=所以，/0.005sin()sin()t a m m i I t a I a e ωϕϕ-=+---0/0.0059.448sin(62.36)8.370t t e ω-=+-00/0.0050/0.005sin(120)sin(120)9.448sin(57.64)7.981t t b m m i I t a I a e t e ωϕϕω--=+-----=-+00/0.0050/0.005sin(120)sin(120)9.448sin(182.36)0.389t t c m m i I t a I a e t e ωϕϕω--=++--+-=-+(3) 三相直流分量幅值分别为，a i =8.370kV, b i =7.981 kV,c i =0.389 kV 。
电力系统暂态复习题
电力系统暂态分析复习题第一章1、无限大功率电源及其相对性答：容量为无限大的电源称为无限大功率电源，其特点是电源内阻抗等于零，端电压与频率保持不变。
当实际电源的内阻抗占短路回路总阻抗的比例小于10%时可以视为无限大功率电源。
2、最大冲击电流出现的条件是什么？答：最大冲击电流出现在短路发生后二分之一周期时，即非周期分量取得最大值时。
条件是纯感性电路短路前空载，三相短路发生在电压瞬时值过零瞬间。
计算公式如下：最大冲击电流：I K I K i m m m m ''==2最大有效值电流：2)1(21-+''=m M K I I短路容量计算公式：第二章1、什么是派克变换？派克变换的意义是什么？答：派克变换是将空间静止不动定子A 、B 、C 三相绕组用两个随转子同步旋转的绕组和一个零轴绕组来等效替换，两个随转子同步旋转的绕组一个位于转子d 轴方向，称为d 轴等效绕组；一个位于q 轴方向称为q 轴等效绕组。
派克变换的意义是将原始磁链方程中的变系数变换为常系数，从而使发电机的原始电压方程由变系数微分方程变换为常系数微分方程，以便于分析计算。
2、派克变换的等效体现在何处？其变换规律是什么？答：派克变换的等效体现在变换前后气隙合成磁场保持不变。
派克变换的规律是：1）A 、B 、C 三相绕组系统中基频周期分量变换为d 、q 、0绕组系统中非周期分量；2）将A 、B 、C 三相绕组系统中非周期分量（含倍频分量）变换为d 、q 、0绕组系统中的基频周期分量。
3、同步发电机机端突然三相短路时，定子绕组电流中包含哪些电流分量？转子励磁绕组中包含哪些电流分量？阻尼绕组中包含哪些电流分量?它们的对应关系和变化规律是什么？答：定子电流中包含基频周期分量、非周期分量和倍频分量；转子励磁绕组中包含强制直流分量、自由非周期分量和基频交流自由分量；d 轴阻尼绕组中包含非周期自由分量和基频交流自由分量；q 轴阻尼绕组中仅包含基频交流分量。

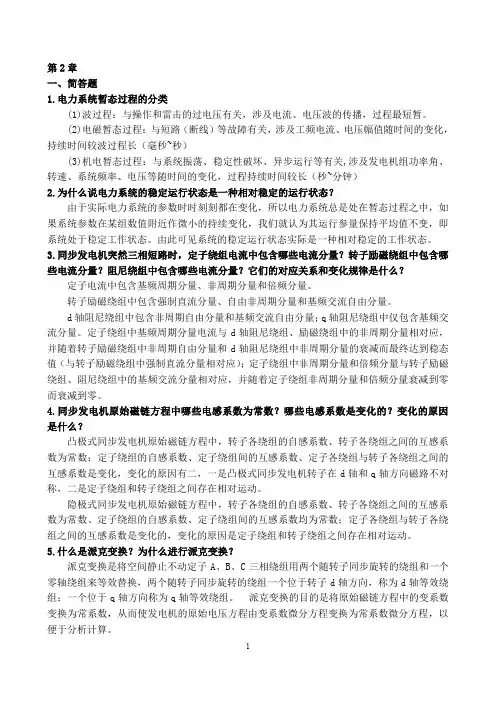

电力系统暂态分析复习提纲
第2章一、简答题1.电力系统暂态过程的分类(1)波过程：与操作和雷击的过电压有关，涉及电流、电压波的传播，过程最短暂。
(2)电磁暂态过程：与短路（断线）等故障有关，涉及工频电流、电压幅值随时间的变化，持续时间较波过程长（毫秒~秒）(3)机电暂态过程：与系统振荡、稳定性破坏、异步运行等有关,涉及发电机组功率角、转速、系统频率、电压等随时间的变化，过程持续时间较长（秒~分钟）2.为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果系统参数在某组数值附近作微小的持续变化，我们就认为其运行参量保持平均值不变，即系统处于稳定工作状态。
由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。
3.同步发电机突然三相短路时，定子绕组电流中包含哪些电流分量？转子励磁绕组中包含哪些电流分量？阻尼绕组中包含哪些电流分量？它们的对应关系和变化规律是什么？定子电流中包含基频周期分量、非周期分量和倍频分量。
转子励磁绕组中包含强制直流分量、自由非周期分量和基频交流自由分量。
d轴阻尼绕组中包含非周期自由分量和基频交流自由分量；q轴阻尼绕组中仅包含基频交流分量。
定子绕组中基频周期分量电流与d轴阻尼绕组、励磁绕组中的非周期分量相对应，并随着转子励磁绕组中非周期自由分量和d轴阻尼绕组中非周期分量的衰减而最终达到稳态值（与转子励磁绕组中强制直流分量相对应）；定子绕组中非周期分量和倍频分量与转子励磁绕组、阻尼绕组中的基频交流分量相对应，并随着定子绕组非周期分量和倍频分量衰减到零而衰减到零。
4.同步发电机原始磁链方程中哪些电感系数为常数？哪些电感系数是变化的？变化的原因是什么？凸极式同步发电机原始磁链方程中，转子各绕组的自感系数、转子各绕组之间的互感系数为常数；定子绕组的自感系数、定子绕组间的互感系数、定子各绕组与转子各绕组之间的互感系数是变化，变化的原因有二，一是凸极式同步发电机转子在d轴和q轴方向磁路不对称，二是定子绕组和转子绕组之间存在相对运动。
电力系统暂态分析-部分习题答案汇编
U B1 =10.5kV ，1 B130 3 10.5 = 1.65kAU B 2 =115kV ， I B1 30 3 115=0.15kA第一章电力系统分析基础知识 1-2-1对例1-2，取U B 2 =110kV , S B =30MVA ,用准确和近似计算法计算参数标幺值。
解：①准确计算法：选取第二段为基本段，取 U B 2 =110kV ，S B =30MVA ，则其余两段的电压基准值分 电流基准值:各元件的电抗标幺值分别为: 发电机： 10.52 30 C"x 1..- 0.262 - 0.32 30 9.52输电线路：x^ =0.4 80 鲨=0.0791102变压器T 2 :211030 c 一 X 4” =0.10522 =0.211521102电抗器：X 5 =0.05 62.62 _ 0.4 6.6 0.330电缆线路： 心.=0.08 2.5 一 =0.146.6 11电源电动势标幺值：E 1.169.5②近似算法：取S B =30MVA ，各段电压电流基准值分别为:别为： 10 5U B 1 - k 1U B2110kV _9.5kV 121k2册"6kV6.6B1B2S B30、3U B1S B一，3U B23 9.5 30、3 110= 1.8kA= 0.16kA变压器T 1 : X 2 =0.105 1212 1102 3031.52= 0.121U B2U B330U B3 = 6.3kV , I BI 2.75kA.3 6.3各元件电抗标幺值：发电机：2…10.5 30 c* x,”=0.26 2=0.2630 10.52变压器T1:121230 x2.. =0.105 20.11115231.5输电线路：30x3=0.4 80 2- 0.073115变压器T2:115230X4 “ = 0.105 20.21115 15电抗器：X5 =0.05 — ----- =0.44—.3 0.330电缆线路：x—=0.08 2.5 —=0.1516.3211电源电动势标幺值：E 1.0510.5发电机：为=0.26 匹色耳=0.3230 9.5变压器T1:121230x2.. =0.105 2厂0.121 2110231.52输电线路：30x3=0.4 80 2=0.079 31102110 30变压器T2 : X4：-0.105 一r—-0.211521102电抗器：x - 0.05 — 2.62 = 0.46.6 0.3电缆线路：冷皿25囂2心411电源电动势标幺值：E 1.169.5 1-3-1在例1-4中，若6.3kV母线的三相电压为: Ua - 2 6.3c o s《t ；：匚)U a = 2 6.3cos( s t ： -120)Ua = 2 6.3cos( it 乜-120)在空载情况下f 点突然三相短路，设突然三相短路时 :.=30 o试计算：（1） 每条电缆中流过的短路电流交流分量幅值； （2） 每条电缆三相短路电流表达式；（3） 三相中哪一相的瞬时电流最大，并计算其近似值； （4） 为多少度时，a 相的最大瞬时电流即为冲击电流。
《电力系统暂态分析》复习资料
电力系统暂态分析复习提纲电力系统暂态分析复习思考题及参考答案绪论：1、电力系统运行状态的分类答：电力系统的运行状态分为稳态运行和暂态过程两种，其中暂态过程又分为波过程、电磁暂态过程和机电暂态过程。
波过程主要研究与大气过电压和操作过电压有关的电压波和电流波的传递过程；电磁过渡过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，有时也涉及功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。
2、电力系统的干扰指什么？答：电力系统的干扰指任何可以引起系统参数变化的事件。
例如短路故障、电力元件的投入和退出等。
3、为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？答：由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。
由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。
4、为简化计算在电力系统电磁暂态过程分析和机电暂态过程分析中都采用了那些基本假设？答：电磁暂态分析过程中假设系统频率不变，即认为系统机电暂态过程还没有开始；机电暂态过程中假设发电机内部的机电暂态过程已经结束。
第一章：1、电力系统的故障类型答：电力系统的故障主要包括短路故障和断线故障。
短路故障（又称横向故障）指相与相或相与地之间的不正常连接，短路故障又分为三相短路、两相短路、单相接地短路和两相短路接地，各种短路又有金属性短路和经过渡阻抗短路两种形式。
三相短路又称为对称短路，其他三种短路称为不对称短路；在继电保护中又把三相短路、两相短路称为相间短路，单相接地短路和两相短路接地称为接地短路。
断线故障（又称纵向故障）指三相一相断开（一相断线）或两相断开（两相断线）的运行状态。
2、短路的危害答：短路的主要危害主要体现在以下方面：1）短路电流大幅度增大引起的导体发热和电动力增大的危害；2）短路时电压大幅度下降引起的危害；3）不对称短路时出现的负序电流对旋转电机的影响和零序电流对通讯的干扰。
电力系统暂态分析期末复习题河西学院
1。
电力网络接线如图所示，计算f点发生三相短路时的.解：（1）选取，选取各段的平均电压，则各元件的电抗标幺值为：，，,发电机变压器T1线路L1变压器T2发电机（2）画出等值电路：化简为：（3）计算电流三相短路点的起始次暂态电流（近似计算）2. 系统接线如图.计算f点发生三相短路时的起始暂态电流。
解：（1）等值电路如图。
选取，选取各段的平均电压,则各元件的电抗标幺值为：等值电路：（2）计算自短路点看进去的等值电抗：∥（3）计算起始暂态电流：3. 电力网络接线如图所示。
当在f点发生a相短路时，求短路起始瞬间故障处的各序电气量及其各相量.各元件参数：L :解：（1）计算各序网络的等值参数。
选取，选取各段的平均电压,计算各元件参数的电抗标幺值（略)，并画出各序网等值电路图:正序网络负序网络零序网络各序网路的等值参数为：（2）计算各序电气量及各相量故障处各相电流、电压故障处各相电流、电压的有名值;4. 如图所示输电系统，在K点发生接地短路，试绘出各序网络，并计算电源的组合电势和各序网络对短路点的组合电抗。
系统中各元件的参数如下：发电机F,，，，，;变压器B—1,；B—2，，，;线路L，每回路长L=105km，，；负荷H-1，,，；H—2,,。
解(1）计算参数标幺值选取基准功率，基准电压，计算出各元件的各序电抗的标幺值（计算过程从略）.计算结果标于各序网络中。
（2）制定各序网络本例的正序网络和负序网络都是包含了(a）中的所有元件,分别做出了正序网络和负序网络如图(b）及图（c）所示。
在本例中,由于零序电流仅在线路L和变压器B—1中流通,所以领序网络只应包含这两个元件，作出了零序网络如图（d）所示.（3)进行网络化简并求正序组合电势和各序组合电抗.正序网络：先将支路1和支路5并联得支路7，它的电势和电抗分别为将支路7，2和4相串联得支路9,其电势和电抗分别为将支路3和6串联得支路8，其电抗为将支路8和9并联得组合电势和组合电抗分别为负序网络零序网络在以上基础上，再计算出各种不同类型短路时的附加电抗和值，既能确定其短路电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 .9．系统中发生单相接地短路时故障点短路电流的大小是正序电流的 倍。
25．同步机的各种电抗间关系为（ ）①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>27．下网K 点发生两相短路接地,其复合序网为图所示（ )(其中，1,2,0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ )①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性?38．网K 点发生两相短路接地,求K 点短路电流值。
40．某简单系统如图若在K 点发生三相短路，求使得系统保持暂态稳定的极限切除角。
２． 是分析电力系统不对称故障的有效方法.在三相参数对称的线性电路中，各序对称分量具有 。
1．无限大功率供电系统,发生三相短路，短路电流非周期分量起始值（ ）①cp bp ap i i i == ②cp bp ap i i i ≠≠③cp bp ap i i i ≠= ④cp bp ap i i i =≠2。
短路电流量最大的短路为（ )①单相短路 ②两相短路 ③两相短路接地 ④三相短路3.理想同发电机，q 轴电抗的大小顺序是( ）①xq=xq ″ ②xq ＞xq ″ ③xq ＜xq ″ ④都不对4。
a 为旋转因子1+a+a 2等于多少（ ）①0 ②1 ③－1 ④25.输电线路的正序阻抗与负序阻抗相比,其值要（ ）①大 ②小 ③相等 ④都不是6.系统中发生单接地故障时，零序回路中不包含（ ）①零序电流 ②零序电压 ③零序阻抗 ④电源电势7。
两相短路接地故障中，附加阻抗Z △为( ）①Z 0Σ ②Z 2Σ ③Z 0Σ+ Z 2Σ ④Z 0Σ∥Z 2Σ8。
在发电机稳态运行状态中，机械功率P T 与电磁功率相比，将（ ）①大 ②小 ③相等 ④无关系9。
P －δ曲线被称为（ ）①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线10。
故障计算可以应用（ ）①等面积定则 ②小干扰法 ③正序增广定则 ④等耗量微增率原则三、简答题1． 列出三种提高系统静态稳定的措施.2． 写出对称分量变换矩阵的表达式。
3． 写出系统f 点发生a 、c 两相短路时的原始边界条件。
四、 电力系统接线下图所示。
其中,发电机G1:S N1=∞ dX ''=0 *E ''=1 发电机G2:S N2=100/0。
85 dX ''=0.125 *E ''=1 变压器T1：S NT1=120MVA U k ％=10。
5线 路l 1： l 1=50km x 1=0.4Ω/km线 路l 2： l 2=40km x 2=0.4Ω/km当母线4发生三相短路时，求短路点短路电流周期分量有效值I ''、冲击电流i M 。
（S B =100MVA ，U B = U av ,K M =1。
8）五、 已知发电机d 、q 轴的同步电抗X d =1。
1，X q =1.08，负载的电压U1=1.0 30°，电流I =0。
8 -15°，试计算暂态电动势E q .三、如图3所示网络中，A 、B 、C 为三个等值电源,其中S A =75MVA ，X A =0。
380,S B =535MVA ，X B =0.304。
C 的容量和电抗不详，只知装设在母线4上的断路器QF 的断开容量为3500MVA 。
线路l 1、l 2、l 3的长度分别为10、5、25km ，电抗均为0.4Ω/km 。
试计算在母线1三相直接短路时的起始次暂态电流和短路冲击电流。
图3 题3图四、如图4所示的某三相系统中k 点发生单相接地故障,已知1j a1ΣE ， Z 1∑=j0.4， Z 2∑=j0.5，Z 0∑=j0。
25,Z k =j0。
35.求a 相经过阻抗Z k 接地短路时短路点的各相电流、电压。
四、如图三所示的网络中，当降压变压所10。
5kV母线上发生三相短路时,可将系统视为无限大功率电源，试求此时短路点的冲击电流和短路功率。
图三题四图五、已知某系统接线如图四所示,各元件电抗均已知，当k点发生BC两相接地短路时,求短路点各序电流、电压及各相电流、电压，并绘出短路点的电流、电压相量图。
图自测题（四)—电力系统三相短路分析计算一、 单项选择题（下面每个小题的多个选项中,只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分,共50分）1、下面各组中完全属于系统参数的一组是（ )。
A 、k U P Z 、、、;B 、k U Z 、、、δ；C 、k f Z 、、、ω；D 、k Y X R 、、、.2、系统参数在某一平均值附近做微小变化时，系统状态变量在某组平均值附近微小波动,此时的电力系统运行状态属于（ ）.A 、稳态运行；B 、电磁暂态过程；C 、机电暂态过程；D 、波过程。
3、电力系统暂态分析研究的是（ ）。
A 、电力系统稳态运行；B 、电磁暂态和机电暂态过程；C 、电磁暂态过程和波过程；D 、机电暂态过程和波过程。
4、关于电力系统短路故障，下述说法中错误的是( )。
A 、短路故障是指相与相或相与地之间的不正常连接；B 、短路故障又称为纵向故障；C 、短路故障中除三相短路外,其他短路故障都属于不对称故障；D 、中性点接地系统中,单相接地短路发生的概率最高。
5、关于无限大功率电源,下述说法中错误的是( ）.A 、无限大功率电源的端电压和功率保持不变;B 、无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变;C 、无限大功率电源供电情况下; 三相短路电流中的非周期分量起始值均相等；D 、无限大功率电源供电情况下，发生三相短路后的暂态过程中，各相短路电流中都包含有周期分量和非周期分量。
6、在无限大功率电源供电情况下，如果短路前空载，短路点与电源之间的线路和变压器的电阻参数均可忽略不计，短路发生在A 相电压从副半周进入正半周的瞬间，此时三相短路电流中非周期分量的起始值为（ ）。
A 、pm fc fb Pm fa I i i I i 21000==-=、；B 、pm fc fb Pm fa I i i I i 21000===、；C 、pm fc fb Pm fa I i i I i 21000-===、; D 、pm fc fb fa I i i i ===000. 7、关于短路冲击电流，下述说法中错误的是（ ）。
A 、短路冲击电流是最恶劣短路条件下发生三相短路时，短路电流的最大瞬时值；B 、短路冲击电流出现在短路发生后约二分之一周期时；C 、短路回路阻抗角越大,则短路冲击系数越大;D 、短路回路阻抗角越小，则短路冲击系数越大。
8、为简化同步发电机三相短路的分析计算，采用了一些假设条件,下面各组条件中属于同步发电机三相短路分析假设条件的一组是（ ）A 、发电机绕组阻抗为零、发电机频率保持不变；B 、发电机磁路不饱和、发电机频率保持不变;C 、发电机绕组阻抗为零、发电机磁路不饱和；D 、发电机绕组电阻为零，发电机磁路已饱和。
9、同步发电机机端发生三相短路时，短路电流中包含的分量为（ ）。
A 、基频周期分量、非周期分量、倍频分量；B 、基频周期分量、非周期分量；C 、基频周期分量、倍频分量；D 、非周期分量、倍频分量。
10、同步发电机机端发生三相短路时，转子励磁绕组和定子三相绕组电流之间存在一定的对应关系，其中与转子励磁绕组中的周期自由分量相对应的定子绕组短路电流分量为（ ）.A 、基频周期分量；B 、基频周期分量稳态值；C 、非周期分量与倍频分量；；D 、基频周期分量与倍频分量.11、关于同步发电机各电抗参数之间的关系，下述各组中正确的是（ ）。
A 、d d dq d x x x x x >'>''>、； B 、d d d q d x x x x x <'<''>、; C 、d d dq d x x x x x >'>''<、; D 、d d d q d x x x x x <'<''<、。
12、关于同步发电机机端发生三相短路时短路电流中各分量的变化，下述说法中错误的是（ ）。
A 、定子短路电流中的非周期分量和倍频分量以同一时间常数逐渐衰减到零;B 、定子绕组中的基频周期分量有效值从短路瞬间的数值逐渐衰减到稳态值；C 、定子绕组的基频周期分量保持不变，其他分量逐渐衰减到零；D 、定子绕组中的基频周期电流分量在短路发生后开始阶段衰减速度快，后阶段衰减速度慢.13、关于同步发电机机端三相短路情况下的短路电流周期分量，下面说法中正确的是( ）。
A 、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的起始有效值相等；B 、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的稳态有效值相等；；C 、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是相同的；D 、负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是不相同的。
14、对于隐极式同步发电机原始磁链方程中的电感系数，下述说法中正确的是（ )。
A 、定子各绕组与转子各绕组之间的互感系数为常数，因为转子转动不影响磁路的磁阻;B 、转子各绕组的自感系数和转子各绕组之间的互感系数都是常数；C 、定子各绕组的自感系数是随着转子的转动周期性变化的;D 、定子各绕组之间的互感系数是随着转子的转动周期性变化的。
15、关于派克变换，下述说法中错误的是（ ）。
A 、派克变换是一种等效变换，其等效体现在变换前后发电机气隙电枢反应磁场不变；B 、派克变换将定子三相绕组中的基频周期分量变换为d 、q 等效绕组中的非周期分量;C 、派克变换将定子三相绕组中的非周期分量变换为d 、q 等效绕组中的周期分量;D 、派克变换将定子三相绕组中的周期分量和非周期分量都变换为d 、q 等效绕组中的非周期分量。
