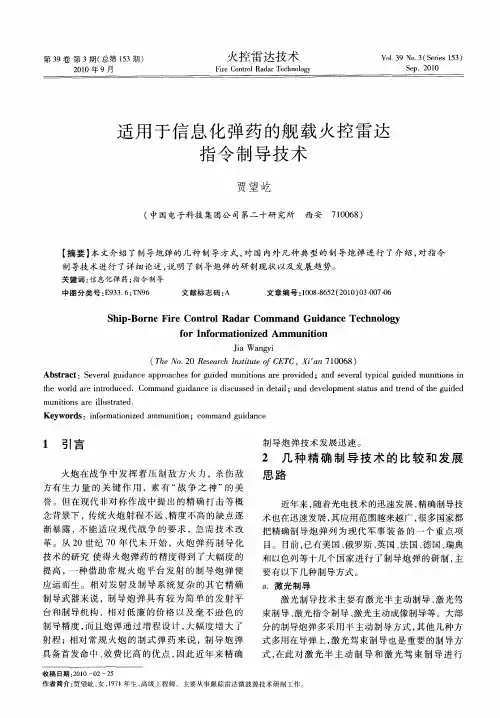

适用于信息化弹药的舰载火控雷达指令制导技术

激 光 制 导技 术 主要 有 激 光半 主 动 制导 、 光 驾 激
束 制导 、 激光 指令 制导 、 激光 主动 成像 制导 等 。大 部 分 的制导 炮 弹多采 用 半 主 动 制 导方 式 , 他 几 种 方 其
第3 9卷 第 3期( 总第 13期 ) 5
21 0 0年 9月
火 控 雷 达 技 术
F r o to Ra a e h o o y i C n r l d rT c n l g e
V 1 9 N . ( ei 5 ) o. o 3 S r s1 3 3 e
Sp 00 e .2 1
适 用 于信 息 化 弹药 的舰 载 火 控 雷 达 指令 制 导 技 术
贾 望 屹
( 中国 电子科 技 集 团公 司第二 十研 究所 西安 70 6 ) 1 0 8
【 摘要】 本文介绍 了制导炮弹的几种制导方式 , 国内外几种典型 的制导炮弹进行 了介 绍, 对 对指令
制 导技 术进行 了详 细论 述 , 明 了制 导炮 弹的研 制现状 以及 发展 趋 势。 说
关 键 词 : 息化 弹 药 ; 令 制 导 信 指
中 图 分 类 号 :9 3 6 T 9 E 3 . ;N 6
文 献 标 志 码 : A
文 章 编 号 :0 885 (0 0)3 37 6 10 —62 2 1 0 40 4 3
S p・ r e Fi e Co t o da m m a d Gui a e Te hn l g hi Bo n r n r lRa r Co n d nc c o o y
和 以色 列等 十几 个 国 家进 行 了制 导炮 弹 的研 制 , 主
成像激光雷达技术概述

成像激光雷达技术概述想象一下,一辆无人驾驶汽车在繁忙的都市中自由穿梭,智能地避让行人、车辆,准确地判断路况,安全地到达目的地。
这一切都离不开一种神秘的技术——成像激光雷达技术。
成像激光雷达技术是一种通过发射激光并接收反射信号,快速获取目标物体详细信息的技术。
它具有高精度、高速度、高分辨率等优点,成为无人驾驶、智能交通等领域的关键技术之一。
成像激光雷达技术的原理可以归结为“激光雷达扫描”。
首先,激光发射器会发射出一定波长的激光束,光束经过光学系统后,会形成一定的光路。
随后,激光束打到目标物体上,并反射回来。
反射信号被接收器捕获后,通过高速数据处理器进行处理,最终形成具有高清晰度的三维图像。
成像激光雷达技术具有以下特点:1、精度高:激光雷达的测量精度远高于传统的传感器,能够清晰地识别出目标物体的形状、大小和距离等信息。
2、速度快:激光雷达的扫描速度非常快,能够在短时间内获取大量数据,从而实时更新目标物体的位置和姿态。
3、成本适中:相较于其他高级传感器,成像激光雷达技术的成本较为适中,适合大规模应用和推广。
4、抗干扰性强:激光雷达的信号为定向光束,不易受到环境光的干扰,保证了测量的稳定性和准确性。
成像激光雷达技术在各类应用场景中都有着广泛的实际应用。
在智能交通领域,成像激光雷达技术能够实时监测道路状况、车辆流量等信息,为智能交通管理系统提供重要依据。
在无人驾驶领域,成像激光雷达技术可以帮助车辆进行精确的障碍物识别、路径规划以及自主导航,提高无人驾驶的安全性和可靠性。
此外,成像激光雷达技术在无人机、机器人等领域也有着广泛的应用,能够实现自主导航、环境感知等功能。
未来,成像激光雷达技术将继续发挥其重要作用。
随着技术的不断进步,激光雷达的扫描速度、分辨率和可靠性等方面将得到进一步提升。
随着5G、物联网等技术的快速发展,成像激光雷达技术将在更广泛的领域得到应用,例如智慧城市、安全监控等。
此外,随着和机器学习等技术的不断发展,成像激光雷达技术将能够实现更高级别的自动化和智能化。
四象限探测器组件在激光制导技术中的应用

High & New Technology︱12︱2016年10期四象限探测器组件在激光制导技术中的应用邓 松国营长虹机械厂,广西 桂林 541002摘要:激光制导技术在国内外都有很高的发展和应用空间,其普遍运用于导弹、炸弹等精确制导武器的研制,所以在精准上有很高的要求。
而四象限探测组件的特点就是精准度高,并且制作简单,成本也很低,所以在激光制导中有广泛的应用前景和应用市场。
关键词:激光制导;四象限探测组件;精准度高;光电探测组件中图分类号:TN249 文献标识码:B 文章编号:1006-8465(2016)10-0012-011 关于四象限探测组件的基本介绍 1.1 四象限探测组件的基本结构 四象限探测组件是光电探测组件的一种,它之所以叫四象限探测组件,是因为它由四个性能完全相同(物理的理想形态)的光电二极管按照直角坐标要求排列而成,从而形成光电探测组件。
在物理学中,光电二极管是神奇的半导体器件,它虽然也是由一个P-N 结组成,但是不同于普通二极管的整流作用,它可以把光信号转换成电信号。
光电二极管在制作时,会尽量使P-N 结的相对面积大些,这样可以更好地接收入射的光线。
而光的变化可以使光电二极管电流的变化,把光信号转变成电信号,成为光电传感器。
1.2 四象限探测组件的原理和应用 四象限探测组件是利用集成电路光刻技术,将光敏面划分为四个形状和面积完全相同、且相对于光轴位置对称的区域,每个区域相当于一个光电二极管。
利用光学成像的原理,一般会将四象限探测器放置于光学系统焦平面附近,根据四个象限上输出的电信号幅度的大小可以确定目标的成像位置。
当激光照射光学元件时,在四象限光电探测器的光敏面上会产生一个成像光斑。
如果目标在光轴上,其成像光斑相对于光轴是对称的,四个光电二极管接收的激光能量相同;如果目标偏离光轴,四个光电二极管被激光照射的面积不再相同,导致输出的光电流产生差异。
通过一系列的解算,就可以得到很精准的信息。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
激光主动成像制导雷达的研究方向刘立宝1 蔡喜平2 乔立杰2 杨 洋2(哈尔滨工业大学威海分校理学系1 威海 264209)(哈尔滨工业大学应用物理系2 哈尔滨 150001) 文摘:文中介绍了国外制导用激光成像雷达近年来的发展情况,总结提出了激光主动成像制导雷达的研究方向。
CO2激光成像雷达系统效率高,大气传输性能好,信息处理技术成熟,易于实现高灵敏度外差探测和三维成像,曾经是主要的研究对象;固体激光雷达系统具有系统质量轻、价格低,探测器不需要制冷的独特优点正成为现在研究热点;二极管激光成像雷达体积小、造价低、寿命长、可靠性高、功耗低,可采用室温探测,有着很大的发展前途。
关键词: 激光雷达 成像 制导R esearch of active im aging guiding lidar systemLiu Libao1 Cai Xiping2 Qiao Lijie2 Yang Yang2(Department of Science,Weihai Campus,Harbin Institute of Technology1, Weihai, China, 264209) (Department of Applied Physics,Harbin Institute of Technology2, Harbin, China, 150001)Abstract:In this paper,the latest development of imaging guiding lidar overseas is introduced, and the future of that is predicted.The CO2lidar system has the advantages of higher efficiency,bet2 ter transmission capability in air,more developed information processing technology,easy to actualize the coherent detection with high sensitivity,and3D imaging,so it has been the main object for study2 ing.For the special excellence of light weight,lower price,and detector without cooling,the solid imaging lidar system is now being a hot spot of research.With well outlook,the diode lidar system has got more characteristics than the systems before.K eyw ords: Lidar Imaging Guidance 1999206224收稿 1999212220修回作者简介:刘立宝 男 31岁 讲师 从事光学成像研究及教学工作。
第29卷第2期 红外与激光工程 2000年4月Vol.29No.2 Infrared and Laser Engineering A pr.20001 引 言精确制导武器是一种命中精度高,杀伤威力大,消费比高、费交比(费用交换比)好,可以改变大型常规兵器传统军事价值的低代价威慑力量,是影响总体作战能力的重要因素之一。
发展精确制导武器是常规战略的最佳选择。
激光制导是光电制导中发展较早,技术较成熟,应用较广的一种制导体制。
现已有多种型号的激光制导武器装备军队并多次成功地用于实战。
由于空地导弹的发展,必须对地面目标进行识别,而激光主动制导成像导引头具有成像识别的优势,因而激光主动成像制导技术得到发展。
从辐射源的角度来看,目前的激光成像制导雷达可分为三类,即:CO2激光成像雷达;二极管泵浦固体激光成像雷达;二极管激光成像雷达。
CO2激光器效率高,大气传输性能好,易于实现高灵敏度外差探测和三维成像,信息处理技术很成熟,早期的激光成像雷达几乎全都是采用CO2激光器。
美国“火池(Fire pond)”激光雷达的远程试验更加提高了CO2激光成像雷达的地位。
然而,由于CO2激光器的尺寸比较大,而且HgCd Te探测器需低温制冷,其在应用中的竞争力受到制约。
以Nd:YA G为代表的固体激光器,由于效率低,所产生的散热问题限制了其重复频率,因而不适于成像应用。
近几年,随着固体激光器技术的发展,在高重复频率方面有很大突破,用于制导的二极管泵浦固体激光成像雷达成为一个新的研究热点。
二极管激光器的输出功率很低,长期以来只限于飞行器空间交会制导应用。
近几年,二极管激光器,特别是二极管阵列激光器的输出功率取得突破性进展,随着每单位功率成本的降低,二极管激光成像雷达将得到极大的发展。
2 激光成像雷达的最新发展211 CO2激光成像雷达CO2相干激光成像雷达的研究始于70年代。
第一台三维成像外差激光雷达样机是1978年研制出来的;在整个80年代,多功能CO2激光相干成像雷达获得了迅速发展;到90年代初,已有数种样机问世并开始进行演示性试验。
比较典型的如美国麻省理工学院研制的IRAR战术红外多功能激光雷达、美国联合技术研究中心研制的LO TAWS激光障碍物和地形回避警戒系统、美国雷锡恩公司和休斯公司研制的巡航导弹制导激光雷达等。
美国弹道导弹防御组织(BMDO2Ballistic Missile Defense Organization)于1992年投资开展了“先进传感器技术(ASTP)”和“有鉴别力的拦截导弹技术(DITP)的研究”[1]。
主要研究超小型锁模CO2激光雷达和锁模钕:光纤雷达。
该激光雷达与被动传感器或雷达一起使用以提高截击导弹的鉴别能力,主要用于战场导弹防御体系(TMD)和美国国家导弹防御体系(NMD)中。
其所采用的成像技术为“距离-多普勒成像”或“逆合成孔径雷达成像(ISAR)”技术。
已进行的研究工作包括:成像技术、目标特性、雷达散射截面、大气湍流、瞄准误差及目标识别技术等。
图1 英、法CLARA系统结构框图Fig.1 Block diagram of CLARA system英国的DERA(Defense Evaluation and Research Agency)和法国的D G A合作研究了一种采用相干探测方法,称为小型化激光雷达(CLARA)的空基CO2多模激光成像雷达[3]。
研究历时四年半,研制了直径为520mm×3.6m长的两个实用吊舱,图1为CLARA的系统结构。
同时,英国DERA也进行了1016μm相干激光雷达其它方面的研究工作,如一种新型的空腔波导集成光学系统[3]。
他们的主要目的是:激光雷达的小型化、提高测量精度、使制造更为简单,另外就是要降低成本。
这也是激光雷达发展的必然趋势。
提高成像速率一直是关键技术之一。
1997年,第九届国际相干激光雷达会议上,美国Oak Ridge 国家实验室报告了他们在1016μm相干激光成像雷达的研究中[2]采用30×30元二维阵列HgCd Te探测器进行相干成像实验研究。
目前,制导用的CO2相干成像激光雷达的研究工作与80年代相比已经有所降温。
但是可以看到美、英等国仍然在积极地致力于这方面的研究,特别是在系统的可靠性、小型化上下功夫,同时也正在致力于研究新型的成像技术等。
212 固体成像激光雷达高功率二极管激光器和二极管激光器阵列的快速发展,重新引起了人们对固体激光发射机应用于激光雷达的兴趣。
二极管激光器技术的发展,使得高可信度、小型化、长寿命、高电光效率的全固态激光雷达系统具有很大的发展潜力。
与1016μm的CO2激光雷达系统相比,固体激光雷达系统的效率和输出功率虽然低,但却具有系统质量轻、价格低,探测器不需要制冷的独特优点。
1986年,斯坦福大学首次成功地实现了全固态激光雷达系统的相干探测。
1988~1989年相干技术公司研制成了操作性和数据处理的实时性都比斯坦福大学激光雷达性能好的第二代Nd:YA G激光雷达系统。
二极管泵浦固体激光雷达技术的发展始于80年代。
美国相干技术公司在1989年研制了一种低平均功率脉冲1106μm相干激光雷达系统,向全固态相干激光雷达系统迈出了重要的一步。
此系统已经进行了精确的外场试验。
1990年的SPIE激光雷达会议上,相干技术公司介绍了一种脉冲相干固体1106μm(图2)和211μm激光雷达系统[5]。
值得注意的是系统光路中光纤的使用,一是可以使系统对各个元件位置要求不再苛刻,另外对外差探测器位置的要求也更为灵活,更重要的是,可以保证信号和本阵光近乎完美地实现相干混频。
为解决1106μm波长的眼睛安全问题,相干技术公司研究了一个工作于211μm的低重复频率、脉冲Tm,Ho:YA G相干激光雷达系统。
1991年的第六届SPIE激光雷达会议上,也有类似的研究报告[6,7]。
1992年的第七届激光雷达会议上,有一个用于战略防御系统的陆军导弹光学测试系统AMOR的报道[8],此系统也是一个相干锁模1106μm雷达系统,能够对远距离的战略目标进行距离和多普勒高分辨测试。
1994年,美国空军怀特实验室详细介绍了他们所研究的二极管泵浦固体成像激光雷达系统[10]。
图3是他们所研究的成像激光雷达结构图。
此系统既可用于直接探测,也可用于相干探测。
同年,美国Fibertek公司介绍了他们研究的直升机防撞的二激管泵浦固体激光雷达系统,并已研制成了样机,进行了两次直升飞行试验。
图2 相干公司Nd:YA G相干激光雷达系统Fig.2 Nd:YA G lidar system of CoherentCorp.图3 怀特实验室激光雷达系统结构图Fig.3 Block diagram of lidar system of White Lab.虽然二极管泵浦固体成像激光雷达的发展势头强劲,但研究才刚起步,目前仍然是样机研制阶段,作用距离还很有限。
随着二极管技术的发展,二极管泵浦固体成像激光雷达的研究将会很快上一个新的台阶。
213 二极管成像激光雷达二极管激光成像雷达是第二个率先在实战中获得应用的光电武器,其优点是体积小、质量轻、造价低、使用寿命长、可靠性高和低功耗,可采用室温探测。
自80年代中期开始研制以来,发展很快,迄今已研制出几种样机,但大多处于研制阶段。
二极管激光雷达的一个吸引力在于它的测距和三维截面成像能力,这使它能成为一种很有效的军事传感器。
另一个吸引力在于它的潜在的低成本,这对于自动制导非常重要。
