油气井动态分析
合集下载
油水井动态分析课件
一是注采比不合理，合理的注采比应介于1-1.2， 注采比过大会造成高渗透层吸水过大，高渗透层注入水 水窜使油井水淹。应多层分注井或单注井，应制定调整 水量措施，保持合理的注采比；
二是，注水方式不合理，多层注水井受各层物性 差异不同应采用分层注水方式进行注水，若对层间差 异大井仍采用合注方式就是注水方式不合理，注水井 层间、平面吸水差异都可造成油井水淹。应采取分注 措施控制高渗透层注水，加强低渗透层注水。
于注采平衡情况和层间差异的调整程度。一个方向特别是主要来水 方向超平衡注水必然造成油井含水上升；一个或多个层高压、高含 水，必然干扰其他层的出油，使全井产量下降。
含水率的划分：
1、无水期开采阶段：含水率≤2%
2、低含水开采阶段：含水率2%～20%
3、中含水开采阶段：含水率20～60% 4、高含水开采阶段：含水率60～
二、油水井生产动态分析
三）动态分析的分类 1、单井动态分析
按开发单元 的大小分类
2、井组动态分析 3、区块动态分析 4、油田动态分析
二、油水井生产动态分析
（二）井组动态分析
井组——以注水井为中心，与周围相关油井所构成的 油田开发基本单元。
井组动态分析——是在单井动态分析的基础上，利用 油水井相应资料对注水井及对应油井进行生产能力、注 水能力、注采比、压力变化、油水井连通状况、注水见 效状况等进行分析，找出变化原因制定下步调整挖潜措 施。
（1）水源分析。油井中的水一般包括两类，即地层水和 注入水
a 油层有底水时，可能是油水边界上升或水锥造成 b 离边水近时，可能使边水推进或者是边水舌进造成。这 种情况通常在边水比较活跃或油田靠弹性驱动开采的情 况下出现。 c 水层窜通：夹层水或上下高压水层，由于套管外或地层 原因引起的水层和油层窜通 d 注水开发油田，可能是注入水推至该井。 e 油井距边水、注入水都比较近时，总矿化度长期稳定不 变的是边水，总矿化度逐渐降低的是注入水。 f 油井投产即见水，可能是误射水层，也可能是油层本身 含水（如同层水或是主要水淹层）。
二是，注水方式不合理，多层注水井受各层物性 差异不同应采用分层注水方式进行注水，若对层间差 异大井仍采用合注方式就是注水方式不合理，注水井 层间、平面吸水差异都可造成油井水淹。应采取分注 措施控制高渗透层注水，加强低渗透层注水。
于注采平衡情况和层间差异的调整程度。一个方向特别是主要来水 方向超平衡注水必然造成油井含水上升；一个或多个层高压、高含 水，必然干扰其他层的出油，使全井产量下降。
含水率的划分：
1、无水期开采阶段：含水率≤2%
2、低含水开采阶段：含水率2%～20%
3、中含水开采阶段：含水率20～60% 4、高含水开采阶段：含水率60～
二、油水井生产动态分析
三）动态分析的分类 1、单井动态分析
按开发单元 的大小分类
2、井组动态分析 3、区块动态分析 4、油田动态分析
二、油水井生产动态分析
（二）井组动态分析
井组——以注水井为中心，与周围相关油井所构成的 油田开发基本单元。
井组动态分析——是在单井动态分析的基础上，利用 油水井相应资料对注水井及对应油井进行生产能力、注 水能力、注采比、压力变化、油水井连通状况、注水见 效状况等进行分析，找出变化原因制定下步调整挖潜措 施。
（1）水源分析。油井中的水一般包括两类，即地层水和 注入水
a 油层有底水时，可能是油水边界上升或水锥造成 b 离边水近时，可能使边水推进或者是边水舌进造成。这 种情况通常在边水比较活跃或油田靠弹性驱动开采的情 况下出现。 c 水层窜通：夹层水或上下高压水层，由于套管外或地层 原因引起的水层和油层窜通 d 注水开发油田，可能是注入水推至该井。 e 油井距边水、注入水都比较近时，总矿化度长期稳定不 变的是边水，总矿化度逐渐降低的是注入水。 f 油井投产即见水，可能是误射水层，也可能是油层本身 含水（如同层水或是主要水淹层）。
采气井站生产与管理：气井的生产分析
水气井
纯气井
高产气井
中产气井
低产气井
三、用采气曲线分析气井动态 2. 由采气曲线判断井内情况
（1）油管内有水柱影响：油压显著下降，水量增 加时油压下降速度相对增快。
（3）井口附近油管断裂：油压上升，油、 套Байду номын сангаас相等。
（4）井底附近渗透性变化：变好，即压力升高，产量增加；变坏，即压 力、产量下降速度增快。
一、生产资料分析气井动态 2.由生产资料判断气井产水的类别
3. 根据生产数据资料分析是否是边、底水侵入 （1）钻井资料证实气藏存在边、底水； （2）井身结构完好，不可能有外来水窜入； （3）气井产水的水性与边水一致；
3. 根据生产数据资料分析是否是边、底水侵入 （4）采气压差增加，可能引起底水锥进，气井产水量增加； （5）历次试井结果对比：在指示曲线上，开始上翘的“偏高点”的生产 压差逐渐减小，证明水锥高度逐渐增高，单位压差下的产水量增大。
3. 由采气曲线判断地面异常 如压力、水量都稳定，产量突然升高或下降，可能是地面仪表计量有误。
4. 由采气曲线分析气井生产规律 （1）井口压力与产量关系的规律; （2）单位压降与采气量的规律; （3）生产压差与产量的规律; （4）气水比随压力、产量变化的规律; （5）井底渗透率与压力、产量的变化规律。
三、用采气曲线分析气井动态 • 采气曲线是生产数据与时间关系的曲线。 • 利用它可了解气井是否递减、生产是否正常、工作制 度是否合理、增产措施是否有效等，是气田开发和气井生 产管理的主要基础资料之一。
三、用采气曲线分析气井动态 1. 从采气曲线划分气井类型和特点 通过采气曲线可划分出水气井和纯气井，高产气井、中产气井、低产气井，如图所示。
·井筒内无液柱油压等于套压； ·油管液柱高于环空液柱油压小于套压； ·油管液柱低于环空液柱油压大于套压；
4油气井与油气田开发动态分析软件
理论基础
5.油藏动态分析主要内容
1）油藏地质特征再认识 对构造、断层、断裂分布特征和油藏类型，以及储层的性质、分布 规律、储层沉积相等进行再认识。 2）层系、井网、注水方式适应性： 比如不同井网、井距下各类油层水驱控制程度、油砂体钻遇率、水 驱采收率等方面分析其适应性。
理论基础
5.油藏动态分析主要内容
目的：是以齐全准确的静态、动态及监测资料为依据，应用相关 分析技术，分析油藏的开采特点，研究不同开发阶段的主要矛盾，逐 步提高对油藏地质特征和油气自身运动规律的认识程度，明确开发潜 力，进而提出下步调整方向与措施，实现油藏开发的最优化。
油藏开发动态分析工作是油田开发生产过程管理、调整（治理） 方案、年度生产经营计划和中长期发展规划的基础工作之一。
软件介绍油藏井筒可视化岩石流体属性计算油气藏计算分析remodel三维油藏地质模型分析软件wellmap井位图编辑软件wellinfo油气井静态数据管理软件wellstring油气井管柱图生成与管柱受力分析软件fluidcal流体物性计算软件rockproperty岩石物性计算分析软件simon油藏生产动态模拟软件prodforecastforgas气藏开采指标预测软件prodforecast油藏开采指标分析预测软件prodana生产数据分析软件wipa调剖决策及优化设计软件widesign注水系统计算分析软件注水井计算分析peoffice各模块介绍软件介绍生产井计算分析油气集输经济评价预测成果综合管理分析pipenet油气集输管网计算分析软件pemanagerpeoffice工程管理fieldassis油井宏观生产状态评价软件proddiagforesp电潜泵井生产故障诊断软件proddiag抽油机井故障诊断软件proddesignforgas气井生产分析与优化设计软件proddesign油井生产分析与优化设计软件oea措施经济评价软件peoffice各模块介绍软件介绍wellmap是peoffice实现面向井位图操作的核心工具模块可以生成各种地质和工程参数的等值线图也可以编辑激活普通的图形文件形式的井位图按井位对应对其中的油气水井进行数据编辑和数据查询
油水井动态分析——油田开发主要技术指标计算
%。
它是衡量油田采液速度快慢的指标。
年产液量（吨） 动用地质储量
年采液速度＝
¬100%
7
三、采出程度 1、概 念
采出程度是累积采油量与动用地质储量
比值的百分数，参数符号R，单位%。
它反应油田储量的采出情况。 代表采收率的符号是ER。
三、采出程度 2、分 类
计算某阶段采出程度用的采油量是某一阶 段的采油量（如低、中、高含水期的采出程 度），无水采油期的采出程度叫无水采收率。 用目前累积采油量计算的采出程度叫目前 采出程度。
例：已知1987年12月综合含水60.6%，
1988年12月综合含水66.6%，1988年采油
速度2.00%，求1988年含水上升率。
100（0.666－0.606) 2.00
1988年含水上升率(%)=
=3(%) 6
二、采液速度
年采液速度是年产液量与动用地质储量 比值的百分数，参数符号ν
l,单位
①、1988年含水上升率＝
0.3%¬12 1.2%
=3.0
②、1987年12月综合含水＝50.0%－0.3%¬12=46.4% ③ 、该井地质储量＝ 120000 0.20¬10000 =600(万吨)
4、注采平衡
注采平衡
注入油藏水量与采出液的地下 体积相等叫注采平衡，在这种 情况下，就能保证油层始终维 持一定的压力，油层供液能力 旺盛。
讲课内容安排
• • • • 常规指标 有关水的指标 压力方面的指标 稠油热采开发指标
含水上 升速度
2、含水上升率和含水上升速度
含水上升速度
是指只与时间有关而与采油 速度无关的含水上升数值。 年含水上升值（%） 12（月）
年平均月含水上升速度＝
油井流入动态(IPR曲线)剖析课件
井底流压
井底流压是影响油井流入动态的关键 因素之一。
随着井底流压的增加，油井的产能会 逐渐提高，因为较高的流压能够提供 更大的能量，使流体更容易流入井筒 。
当井底流压较低时，油井的产能会受 到限制，因为低流压会导致油层中的 流体难以克服地层压力和摩擦阻力而 流入井筒。
井筒结构
井筒结构对油井流入动态也有重 要影响。
油井产能下降。
密度较大的流体需要克服更大 的重力，这可能影响油井的流
入动态。
压缩性较强的流体在多相流动 中可能会产生额外的流动阻力
，从而影响油井的产能。
采油方式
采油方式的选择也会对油井的流入动 态产生影响。
自喷采油时，油层中的流体在压力作 用下自动流入井筒，产能较高。
自喷采油和抽油机采油是常见的采油 方式，它们对油井流入动态的影响不 同。
方法
收集油井的生产数据，绘 制流入动态曲线，分析曲 线的形态、斜率和变化趋 势。
产能分析
定义
产能分析是指通过分析油 井的产能，了解油井的生 产能力和生产潜力。
目的
通过产能分析，可以评估 油井的产能潜力和增产潜 力，为油井的优化生产和 增产措施提供依据。
方法
计算油井的产能指IPR曲线的优化实践对于提高油田采收率具有重要意义，需要根 据油田实际情况制定针对性的优化措施。
案例三
目的
研究IPR曲线与采收率之间的关系， 揭示其内在联系。
方法
收集多个油田的IPR曲线数据，分析 其与采收率之间的关系，并进行统计 分析。
结果
发现IPR曲线形态与采收率之间存在 一定的相关性，不同形态的IPR曲线 对应不同的采收率水平。
井筒结构优化
根据油井的实际情况，优化井筒 结构，降低流动阻力，提高油井

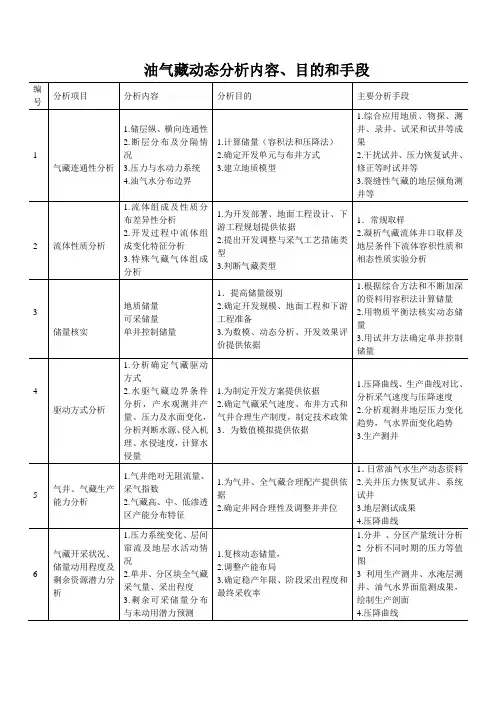

油气藏动态分析内容
油气藏动态分析内容、目的和手段
编号
分析项目
分析内容
分析目的
主要分析手段
1
气藏连通性分析
1.储层纵、横向连通性
2.断层分布及分隔情况
3.压力与水动力系统
4.油气水分布边界
1.计算储量（容积法和压降法）
2.确定开发单元与布井方式
3.建立地质模型
1.综合应用地质、物探、测井、录井、试采和试井等成果
2.干扰试井、压力恢复试井、修正等时试井等
1.为气井、全气藏合理配产提供依据
2.确定井网合理性及调整井井位
1．日常油气水生产动态资料
2.关井压力恢复试井、系统试井
3.地层测试成果
4.压降曲线
6
气藏开采状况、储量动用程度及剩余资源潜力分析
1.压力系统变化、层间窜流及地层水活动情况
2.单井、分区块全气藏采气量、采出程度
3.剩余可采储量分布与未动用潜力预测
3.裂缝性气藏的地层倾角测井等
2
流体性质分析
1.流体组成及性质分布差异性分析
2.开发过程中流体组成变化特征分析
3.特殊气藏气体组成分析
1.为开发部署、地面工程设计、下游工程规划提供依据
2.提出开发调整与采气工艺措施类型
3.判断气藏类型
1．常规取样
2.凝析气藏流体井口取样及地层条件下流体容积性质和相态性质实验分析
1.复核动态储量，
2.调整产能布局
3.确定稳产年限、阶段采出程度和最终采收率
1.分井、分区产量统计分析
2分析不同时期的压力等值图
3利用生产测井、水淹层测井、油气水界面监测成果，绘制生产剖面
4.压降曲线
7
钻井，完井与采气工艺措施效果分析
编号
分析项目
分析内容
分析目的
主要分析手段
1
气藏连通性分析
1.储层纵、横向连通性
2.断层分布及分隔情况
3.压力与水动力系统
4.油气水分布边界
1.计算储量（容积法和压降法）
2.确定开发单元与布井方式
3.建立地质模型
1.综合应用地质、物探、测井、录井、试采和试井等成果
2.干扰试井、压力恢复试井、修正等时试井等
1.为气井、全气藏合理配产提供依据
2.确定井网合理性及调整井井位
1．日常油气水生产动态资料
2.关井压力恢复试井、系统试井
3.地层测试成果
4.压降曲线
6
气藏开采状况、储量动用程度及剩余资源潜力分析
1.压力系统变化、层间窜流及地层水活动情况
2.单井、分区块全气藏采气量、采出程度
3.剩余可采储量分布与未动用潜力预测
3.裂缝性气藏的地层倾角测井等
2
流体性质分析
1.流体组成及性质分布差异性分析
2.开发过程中流体组成变化特征分析
3.特殊气藏气体组成分析
1.为开发部署、地面工程设计、下游工程规划提供依据
2.提出开发调整与采气工艺措施类型
3.判断气藏类型
1．常规取样
2.凝析气藏流体井口取样及地层条件下流体容积性质和相态性质实验分析
1.复核动态储量，
2.调整产能布局
3.确定稳产年限、阶段采出程度和最终采收率
1.分井、分区产量统计分析
2分析不同时期的压力等值图
3利用生产测井、水淹层测井、油气水界面监测成果，绘制生产剖面
4.压降曲线
7
钻井，完井与采气工艺措施效果分析
动态分析概述
动态分析所需的基础资料 （一）、油井产状所需基础资料 基础井史资料 （1）、井号——如果这口井的井号经改动，要列举过去曾经用过的不同井号。 （2）、开采层位及投产期——对于多油层井，要求了解本井过去曾经采用过 的层位和目前正在开采的层位。 （3）、开采层位深度及海拔高度。 （4）、完井方法及记录。 2、开采层的性质及参数资料 （1）、开采层岩石性质——指岩石性质及特征。 （2）、开采层厚度——开采层的砂岩厚度及有效厚度。 （3）、油层有效孔隙度——说明测量方法。 （4）、油层渗透率——说明为那些渗透率（空气的或有效的）和测定方法。 （5）、油层原始饱和度——说明测定方法。 （6）、必要的附图——本井油层部分电测图，岩心分析剖面图等。
指示曲线 吸水剖面 产液剖面 C/O测井 含油面积 供油面积 供油半径 油水边界 折算供给半径 井组控制面积 可采储量 储量 剩余可采储量 储量丰度 单储系数 连通性 连通储量 水驱控制程度 水驱动用程度 注采比 含水上升 上升速度 采油速度 采液速度 采出程度 亏空 采收率 不均质性 单层特进系数 平面特进系数 驱动类型 开发方式 油砂体 递减率 自然递减 综合递减 综合含水 含水上升率、含水上升速度、存水率 驱动指数
油藏动态分析根据开发阶段不同，分析重点不同： 1、开发初期和上产阶段：分析比较油田地质特征， 进一步落实油田边界和地质储量；投入开发后的 油层能量变化，产量注水能力是否满足需要；注 采系统是否适应等 2、稳产阶段：确定储量和采收率，研究开发规律， 编制各阶段、各层系的开发调整方案；预测未来 开发指标等 3、递减阶段：主要分析产量递减规律、预测今后 产量含水变化及可采储量，提出控制递减的措施。
注水井要录取四个方面资料 吸水能力资料：包括注水井的日注水量、分层日注水，量。它直接反映注水井 全井和分层的吸水能力和实际注水量。 压力资料：包括注水井的地层压力、井底注入压力、井口油管压力、套管压力、 供水管线压力。它直接反映了注水井从供水到井底的压力消耗过程、井 底的实际注水压力，以及地下注水线上的驱油能量。 水质资料：包括注入和洗井的供水水质、井口水质、井底水质。水质一般包括 含铁、含氧、含油、含悬浮物等项目。用它反映注入水质的好坏和洗井 筒达到的清洁程度。 井下作业资料：包括作业名称、内容、主要措施的基本参数、完井的管柱结构 等。如分层配注水包括分层段、封隔器位置、每个层段用水嘴等；又如 酸化有酸化深度、层位、挤酸时的压力、排量、酸的配方、完井管柱等。 原始资料的录取要求齐全准确，齐全就是按照上面所列项目录取，而且要定期 录取，以便对比分析，具体间隔时间各油田根据需要而定。准确有两层 意思，一是所取资料真正反映油井、油层情况；二是所取资料要达到一 定的精度
油井流入动态(IPR曲线)课件
03
IPR曲线理论
IPR曲线的定义和绘制
定义
IPR曲线是描述油井流入动态的曲 线，表示油井在恒定产量下压力 与流量的关系。
绘制
通过测量油井在不同压力下的产 量，绘制IPR曲线，通常以压力为 横轴，流量为纵轴。
IPR曲线的分析方法
分析参数
分析IPR曲线可以得出油井的流入动 态参数，如启动压力、递减率等。
分析步骤
首先观察曲线的形状，了解压力与流 量的变化关系；然后计算相关参数， 分析油井的生产动态。
IPR曲线在油田开发中的应用
指导生产
通过分析IPR曲线，可以了解油井的生产动态，为制定合理的生产方案提供依据 。
优化开发
结合其他开发指标，如渗透率、表皮系数等，可以优化油田开发方案，提高开发 效果。
04
油井流入动态模拟
模拟软件介绍
软件名称
Oilflow Simulator
功能特点
模拟油井流入动态，预测油井产能，优化生产参 数
适用范围
适用于不同类型油藏和油井的流入动态模，如 地层参数、井筒参数、
采油方式等。
模型建立
根据数据建立油井流入 动态模型，包括地层模 型、井筒模型和采油模
油井流入动态(IPR曲 线)课件
• 引言 • 油井流入动态基础 • IPR曲线理论 • 油井流入动态模拟 • 实际案例分析 • 课程总结与展望
目录
01
引言
课程背景
油井流入动态是石油工程中的重要概 念，用于描述油井的产量与井底压力 之间的关系。
随着石油工业的发展，对油井流入动 态的研究和应用越来越重要，因此本 课件旨在介绍IPR曲线的相关知识和应 用。
感谢观看
THANKS
课件-气井开发动态分析与产能评价技术
qAOF 70.94104 m3 / d qAOF 40.33104 m3 / d qAOF 15.28104 m3 / d
苏53-78-46H井动态产能方程
苏53-78-46H井IPR曲线衰减情况对比图
一、建立典型气井产能方程
建立了苏10、苏11、苏53三个区块部分典型井动态产能方程。 依据研究结果，取目前无阻流量的1/3，与目前实际日产量比较，认为 目前苏10-22-18井配产偏小，苏10-31-40井、苏53-78-46H井配产偏大，其 余较合理。
苏里格苏53区块井位图
一、建立典型气井产能方程
2、区块典型气井动态产能方程
应用不稳定流产能分析方法，通过气井日产、月产、油压、流压、静压、 生产时间等生产数据进行历史拟合，确定单井解释模型参数，实现气井产能评 价与气井产能长期动态分析预测。
该方法优点:
➢ 不需要关井，比压力恢复试井节省 时间，更经济； ➢ 可以反映远井地带的地层状况； ➢ 可以求取试井解释不能解释出的地 层参数； ➢ 不受时间的限制，可以随时了解地 层参数的变化情况。
苏里格苏10区块井位部署图
一、建立典型气井产能方程
苏11区块:
苏里格苏11区块井位部署图
原有老井8口，2007年完钻评价 井16口，2008年开始在北部地区钻 井进行丛式井整体开发，形成 600×600m菱形井网。
截至2013年5月底，苏11区块累 计投产气井306口，开井280口，区 块日产气349万方/天，平均单井日 产气1.25万方/天，压降速率 0.001MPa/d。 区块累计生产天然气 43.91×108m3 ，采出程度为5.4% 。
Sa
Kh
Le reh
rwh
——气层水平渗透率，mD；
油田动态分析要点2010.4.28
油田动态分析要点（个人观点仅供参考）一、油田动态分析的目的及基本方法1、什么是动态分析：动态分析的实质就是通过大量的油水井第一性资料，认识油层中油、气、水的运动规律的工作。
2、油田动态分析的基本目的是正确认识和改造油田；具体来说就是通过生产及其专们的测试资料，了解油田开发过程中地下各层中油、气、水及压力的运动和变化规律；分析影响产量变化和储量动用程度的基本因素；指出油田生产潜力所在，提出增产挖潜方向及措施，促使油田尽可能地提高开发速度。
延长稳产期，达到最大的最终的采收率，达到最高的经济效益。
3、油田动态分析的基本内容包括三部分：一是油水井的生产动态分析；二是油田在当前生产阶段中，生产形势变化的生产动态分析；三是油田在开发过程中，开发效果好坏的开发动态分析。
在分析内容方面要抓住主要矛盾，点明要害问题，提出有效的措施意见。
4、搞好油田动态分析是油田生产一线广大职工生产管理活动中不可缺少的部分，又是开发地质人员的科研课题；同时也是负责油田生产工作的领导人员高好油田开发管理的反馈信息。
因此，高好油田动态分析工作，除有关科研人员外，还要发动和组织油田生产一线广大职工参加；各级领导要定期听取汇报。
检查评比树立典型，不断提高油田开发动态分析和生产管理水平。
5、搞好油田动态分析的基本要求是取全取准第一性的分析资料，在方法上要不断完善不断创新。
搞好油田生产动态分析，和开发动态分析，必须要有油藏地质，油藏地球物理，油藏工程（包括试验室，采油工艺以及油田开发经济等方面的协作配合。
6、油田动态分析基本方法及具体做法：（1）、动态分析运用的基本方法有哪些？动态分析主要运用的方法主要有统计法、作图法、物质平衡法、地下流体力学法（2）、做到四个结合（1）、生产现状与历史状况相结合（2）、动态变化与静态数据相结合（3）、采油与注水相结合（4）、专业技术人员与基层操作人员相结合（3）、做到六分四清四到层：（1）、六分：分层采油、分层注水、分层测试、分层研究、分层改造、分层管理（2）、四个清楚：分层产量状况清楚、分层出水状况清楚、分层压力状况清楚、分层注水状况清楚（3）、四到层：要认识到层、分析到层、措施到层、配产到层（4）、分析要达到五个提高（1）、提高对油、气、水运动变化规律的认识（2）、提高对储层静态变化的认识（3）、提高对地层压力变化的认识（4）、提高对注水变化的认识（5）、提高措施效果的认识（5）、措施井效果分析做到三评价：（1）、油水井措施前经济效益评价；（2）、措施过程的施工及工艺评价；（3）、措施后效果评价。
