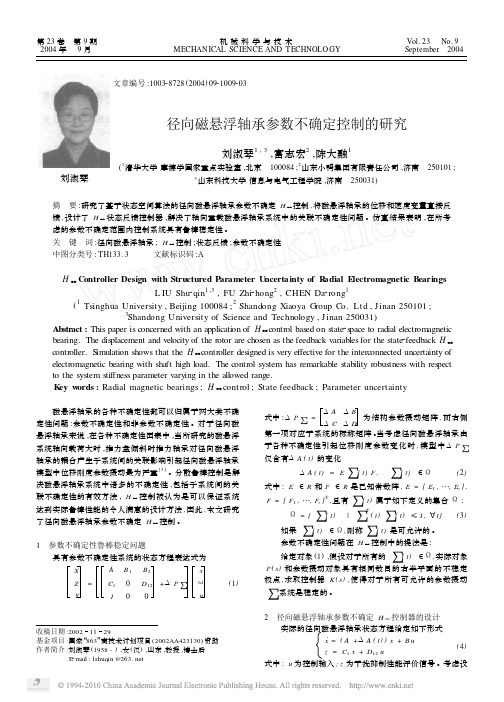

收稿日期:20021129基金项目:国家“863”高技术计划项目(2002AA423130)资助作者简介:刘淑琴(1958-),女(汉),山东,教授,博士后E 2mail :lshuqin @263.net刘淑琴文章编号:100328728(2004)0921009203径向磁悬浮轴承参数不确定控制的研究刘淑琴1,3,富志宏2,陈大融1(1清华大学摩擦学国家重点实验室,北京 100084;2山东小鸭集团有限责任公司,济南 250101;3山东科技大学信息与电气工程学院,济南 250031)摘 要:研究了基于状态空间算法的径向磁悬浮轴承参数不确定H ∞控制,将磁悬浮轴承的位移和速度变量直接反馈,设计了H ∞状态反馈控制器,解决了轴向重载磁悬浮轴承系统中的关联不确定性问题。
仿真结果表明,在所考虑的参数不确定范围内控制系统具有鲁棒稳定性。
关 键 词:径向磁悬浮轴承;H ∞控制;状态反馈;参数不确定性中图分类号:TH133.3 文献标识码:AH ∞Controller Design with Structured P arameter U ncertainty of R adial Electromagnetic B earingsL IU Shu 2qin 1,3,FU Zhi 2hong 2,CHEN Da 2rong 1(1Tsinghua University ,Beijing 100084;2Shandong Xiaoya Group Co.Ltd ,Jinan 250101;3Shandong University of Science and Technology ,Jinan 250031)Abstract :This paper is concerned with an application of H ∞control based on state 2s pace to radial electromagnetic bearing.The displacement and velocity of the rotor are chosen as the feedback variables for the state 2feedback H ∞controller.S imulation shows that the H ∞controller designed is very effective for the interconnected uncertainty of electromagnetic bearing with shaft high load.The control system has remarkable stability robustness with respect to the system stiffness parameter varying in the allowed range.K ey w ords :Radial magnetic bearings ;H ∞control ;State feedback ;Parameter uncertainty 磁悬浮轴承的各种不确定性都可以归属于两大类不确定性问题:参数不确定性和非参数不确定性。
【CN110045744A】基于磁悬浮轴承主动刚度调控的旋转载荷平稳控制方法【专利】

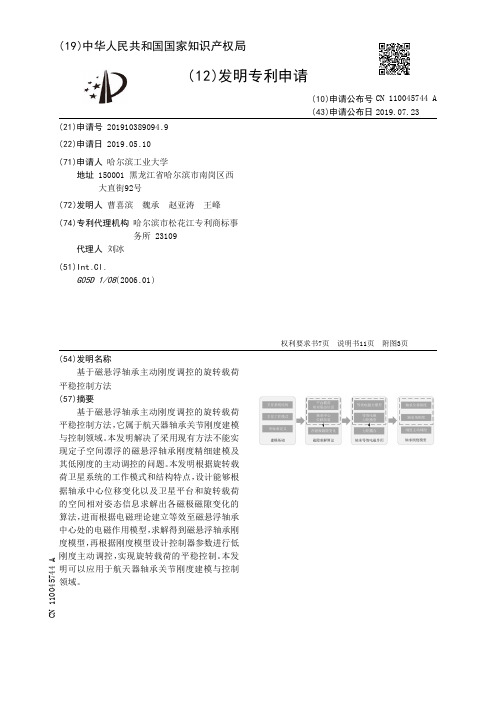

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910389094.9(22)申请日 2019.05.10(71)申请人 哈尔滨工业大学地址 150001 黑龙江省哈尔滨市南岗区西大直街92号(72)发明人 曹喜滨 魏承 赵亚涛 王峰 (74)专利代理机构 哈尔滨市松花江专利商标事务所 23109代理人 刘冰(51)Int.Cl.G05D 1/08(2006.01)(54)发明名称基于磁悬浮轴承主动刚度调控的旋转载荷平稳控制方法(57)摘要基于磁悬浮轴承主动刚度调控的旋转载荷平稳控制方法，它属于航天器轴承关节刚度建模与控制领域。
本发明解决了采用现有方法不能实现定子空间漂浮的磁悬浮轴承刚度精细建模及其低刚度的主动调控的问题。
本发明根据旋转载荷卫星系统的工作模式和结构特点，设计能够根据轴承中心位移变化以及卫星平台和旋转载荷的空间相对姿态信息求解出各磁极磁隙变化的算法，进而根据电磁理论建立等效至磁悬浮轴承中心处的电磁作用模型，求解得到磁悬浮轴承刚度模型，再根据刚度模型设计控制器参数进行低刚度主动调控，实现旋转载荷的平稳控制。
本发明可以应用于航天器轴承关节刚度建模与控制领域。
权利要求书7页 说明书11页 附图3页CN 110045744 A 2019.07.23C N 110045744A权 利 要 求 书1/7页CN 110045744 A1.基于磁悬浮轴承主动刚度调控的旋转载荷平稳控制方法，其特征在于，该方法包括以下步骤：步骤一、确定旋转载荷卫星系统的构成和工作模式，定义地心赤道坐标系oxyz、轨道坐标系o o x o y o z o、旋转载荷卫星系统质心坐标系o s x s y s z s、卫星平台本体坐标系o b x b y b z b和旋转载荷本体坐标系o p x p y p z p；步骤二、根据卫星平台和旋转载荷的空间相对姿态信息以及磁悬浮轴承中心位移信息求解出左径向轴承和右径向轴承磁极磁隙变化；步骤三、根据卫星平台和旋转载荷的空间相对姿态信息以及磁悬浮轴承中心位移信息求解出轴向轴承磁极磁隙变化；步骤四、设定磁悬浮轴承磁隙控制原理为PD控制，根据步骤二求解出的左径向轴承、右径向轴承磁极磁隙变化以及步骤三求解出的轴向轴承磁极磁隙变化，结合麦克斯韦电磁力方程，计算出左径向轴承和右径向轴承各磁极对的电磁力，以及轴向轴承磁极对的电磁力；根据左径向轴承、右径向轴承各磁极对的电磁力以及轴向轴承磁极对的电磁力，求出各磁极对的电磁作用力等效至磁悬浮轴承中心上的电磁合力矢量F m在卫星平台本体系下投影F mb以及各磁极对的电磁作用力等效至磁悬浮轴承中心上的电磁合力矩矢量T m在卫星平台本体系下投影T mb；步骤五、根据步骤四获得的电磁合力矢量F m在卫星平台本体系下投影F mb和电磁合力矩矢量T m在卫星平台本体系下投影T mb，求解整理得到磁悬浮轴承的位移刚度模型和角刚度模型；步骤六、简化步骤五获得的磁悬浮轴承位移刚度模型和角刚度模型，利用简化后的模型对径向轴承比例控制参数和轴向轴承比例控制参数加以设计，通过设计的径向轴承比例控制参数和轴向轴承比例控制参数对磁悬浮轴承刚度进行主动调控，实现对旋转载荷的平稳控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第25卷 第4期2008年8月黑龙江大学自然科学学报J OURNAL OF NATURAL SC IENCE O F HE I LONG JI ANG UN IVERS I TY V o l 125N o 14A ugust ,2008磁悬浮轴承的H ]控制B L M I 方法刘 雨, 段广仁(哈尔滨工业大学控制理论与制导技术研究中心,哈尔滨150001)摘 要:研究了具有参数不确定性的主动磁悬浮系统的控制问题。
对系统模型的参数不确定性进行了分析,并把其归结为标准的H ]设计问题。
综合考虑系统的稳定性和调节时间等指标,采用具有闭环区域极点约束的最优H ]状态反馈控制器设计方法,使用线性矩阵不等式(LM I)方法对其进行求解。
仿真结果表明,闭环系统在所考虑的参数不确定范围内具有鲁棒稳定性和良好的时域性能指标。
关键词:磁悬浮轴承;H ]控制;闭环极点约束;线性矩阵不等式中图分类号:TP13文献标志码:A 文章编号:1001-7011(2008)04-0437-05收稿日期:2008-03-12基金项目:国家自然科学基金重大国际合作项目(60710002);长江学者创新团队发展计划资助项目;黑龙江省重点基金资助项目(ZJ C603)作者简介:刘 雨(1983-),男,硕士,主要研究方向:磁悬浮轴承系统控制,E -m ai:l freerly @gma i .l co m 通讯作者:段广仁(1962-),男,教授,博士,博士生导师,长江学者特聘教授1 引 言磁悬浮轴承与传统轴承相比有其独特的优点,其不存在机械接触,机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染,特别适用高速、真空、超净等特殊环境。
由于以上特点,磁悬浮轴承在民用和国防领域都有着广泛的应用。
本文所研究的主动磁轴承,即有源磁轴承,它的磁场是可控的,其磁力由交流线圈产生的磁场提供,通过改变线圈的电流即可控制磁力的大小,这是目前研究和应用最为广泛的一种磁悬浮轴承技术。
磁悬浮轴承系统是一种复杂的非线性系统,并且开环是极不稳定的,因此,对控制方法的研究一直是磁悬浮技术中的热点问题。
文献[1]对磁悬浮轴承状态空间描述的模型进行了二次稳定的H ]控制器设计,文献[2]对储能飞轮的磁轴承进行了鲁棒控制器的设计,文献[3]对磁浮轴承的鲁棒控制问题进行了较全面的分析和讨论。
结合文献[4-5]等的理论研究成果,本文针对磁悬浮轴承的一种较为成熟的线性化模型进行研究,分析了建模过程和系统运行所导致的模型参数不确定性,根据具有闭环极点约束的H ]控制理论进行控制器设计,最后,应用线性矩阵不等式的方法进行求解,得到了易于在工程实际中应用的控制参数,对磁浮轴承后续的现场调试有很好的理论指导意义。
2 问题描述主动式单自由度磁悬浮轴承系统的二阶线性化模型为[6]G (s)=k i m s 2-k x (1)其中,m 是磁浮轴承转子的质量或等效质量;k x =L 0A 0N 2i 20x 30为磁力轴承位移-力刚度;k i =L 0A 0N 2i 0x 20为磁力轴承的电流-力刚度。
转子质量m 可以通过直接测量或简单转化得到,其精度较高,不确定度可以忽略。
而k x 和k i 都是通过若干个参数的间接测量,再经过复杂的运算得到,存在较大的不确定性。
k x 和k i 中的参数的物理意义分别是:L 0为真空磁导率;N 为线圈匝数;A 0为磁场有效面积(m 2);i 0为线圈偏置电流(A );x 0为平衡位置气隙长度(m ).实际系统中,无法保证真空,使用真空磁导率必然会带来一定的误差;线圈匝数和磁场有效面积的精度受线圈绕制技术的约束;偏置电流在系统运行中受转子间隙、环境温度、电路不确定性等因素的影响,会存在比较明显的摄动;平衡位置的不确定性由加工精度决定。
综上所述,参数k x 和k i 的不确定性是不可避免的,在设计控制器的时候必须加以考虑。
因此,令k x =k x 0(1+p x D x )k i =k i 0(1+p i D i )(2)其中,k x 0和k i 0为参数k x 和k i 的标称值,由测量和理论计算得到;-1[D x ,D i [1,p x D x 和p i D i 分别代表k i 和k x 的相对不确定度。
由此问题可以描述为:磁悬浮系统采用如式(1)所示的线性化模型进行表示,模型参数的不确定性如式(2)所示,设计合适的控制器使得闭环系统具有鲁棒稳定性和期望的性能指标。
3 具有闭环极点约束的H ]控制器设计311 把问题转化为标准H ]设计问题定理1[7] 参数不确定系统Ûx =(A +$A )x +Bu 是二次稳定的充分必要条件是A 为稳定的,且+F (sI -A )-1E +]<1(3)其中,E 和F 由$A =E 2(t)F 决定,2(t)I 8={2(t)|2(t)T 2(t)[I ,P t}.对于式(1)所描述的磁浮系统,其输入信号为控制电流i ,输出信号为转子偏移量x ,取x 1=x , x 2=Ûx =Ûx 1, u =i可以系统可以转化成状态空间表示形式Ûx =Ax +Buy =Cx(4)其中x =x 1x 2, A =0 1k x m 0, B =0k i m, C =[1 0]考虑系统存在如式(2)所示的不确定性,系统可以进一步表示为Ûx =(A 0+$A )x +(B 0+$B )uy =Cx(5)其中A 0=0 1k x 0m 0, $A =0 1k x 0p x D x m 0,B 0=0k i 0m , $B = 0k i 0p i D i m取2(t)=D i 00 D x则摄动矩阵$A,$B 可以转化成如下形式[$A $B ]=E 2(t)[F a F b ](6)其中a =0 0k x 00, Fb =k i 00#438#黑 龙 江 大 学 自 然 科 学 学 报 第25卷对系统(5)考虑状态反馈u =K x(7)可得闭环系统Ûx =[A 0+B 0K +E 2(t)(F a +F b K )]x(8)由定理1知,系统(5)二次稳定的充分必要条件是A 0+B 0K 为稳定的,且+(F a +F b K )(s I -A 0-B 0K )-1E +]<1(9)令G a m b =A 0 E B 0F a 0 F b I 0 0(10)则控制器K 的设计问题等价于增广对象(10)的H ]状态反馈设计问题[7]。
为了实现一定的时域性能指标,这里采用具有闭环区域极点约束的最优H ]状态反馈控制器设计方法。
设计式(7)所示的控制器,使得由式(10)所表示的增广系统闭环之后满足以下要求:(1)闭环系统是内部稳定的;(2)使得系统闭环极点在给定的LM I 区域内,以满足系统期望的性能指标;(3)使得+T (s)+]=+(F a +F b K )(sI -A 0-B 0K )-1E +]<C ,且使得C 在给定的闭环区域极点约束条件下最小。
当C <1时,即可保证系统是二次稳定的。
312 H ]控制器设计仅考虑针对系统(10)的设计要求(1)和(3),则问题可以归结为如下标准线性矩阵不等式求极值问题[8] m i n Cs .t .X >0(A 0X +B 0W )T +A 0X +B 0X E (CX +F b W )T E T -C I F T a C X +F b W F a -C I<0(11)其中,X 为2阶的对称正定的矩阵变量,W 为1@2的矩阵变量。
极小化C 可以求出X,W,由X,W 可以求得反馈矩阵为K =WX -1(12)磁浮轴承轴承控制器的设计,除去稳定性之外还需要综合考虑的性能指标有时域调节时间,超调量,以及频域的带宽等。
通过时域分析,可以估算出闭环极点的范围。
考虑到系统的带宽和工程可实现性我们把闭环极点区域设定在带状L M I 区域内,记为(-B ,-A ).转化为线性矩阵不等式约束为,存在对称正定矩阵X 使得式(11)所示线性矩阵不等式组成立。
A 0X +XA T 0+2A X <0A 0X +XA T 0+2B X >0(13)把约束条件式(13)加入到式(11)所描述的极值问题的约束条件中,即可得到需要的具有闭环区域极点约束的最优H ]状态反馈控制器设计的L M I 方法的完整描述m i n Cs .t .X >0(A 0X +B 0W )T +A 0X +B 0X E (CX +F b W )T E T -C I F T aC X +F b W F a -C I <0 A 0X +XA T0+2A X <0 A 0X +XA T 0+2B X >0(14)结果同样由式(12)给出。
#439#第4期刘 雨等:磁悬浮轴承的H ]控制:L M I 方法4 数值仿真磁悬浮轴承的模型实际参数及设定数据如表1所示,将表中的数据代入式(14),通过M atlab 的L M I 控制工具箱中的求解器m i n cx 进行求解。
求解结果为:K =104@[116842 010021](15)C =0176从结果可以看出,C <1,闭环系统是二次稳定的。
控制器K 的第一项对应于磁浮轴承系统的刚度系数,第二项对应阻尼系数。
同时,也分别对应PI D 控制中的比例环节和微分环节,相当于比例微分控制。
表1 实际参数及设定数据Tab le 1 R ea l para m e ters and gaven dates 参数数值m 0154kg k x 0-7148e 4k i 015p x 40%p i 40%A 700B 1000为了对磁悬浮轴承闭环系统的转子起浮特性进行仿真,记无参数摄动时的标称系统为sys0.同时,定义系统模型参数摄动的四种最坏情况:(1)k x 摄动+40%,k i 摄动+40%,记此时的系统为sys1;(2)k x 摄动+40%,k i 摄动-40%,记此时的系统为sys2;(3)k x 摄动-40%,k i 摄动+40%,记此时的系统为sys3;(4)k x 摄动-40%,k i 摄动-40%,记此时的系统为sys4.取初始条件:x =x 1x 2=-2@10-40(16)此时,转子位移x =-012mm ,速度Ûx =0,即转子停靠在轴承内壁的一侧。
利用M atlab 中控制工具箱里in-i tial 函数可以绘出标称系统和定义的四种情况下的时域响应曲线,如图1所示。
由图1中可以看出,对于标称系统和具有参数摄动的情况下的系统,都能通过式(15)所给出的控制器使得闭环系统保持稳定。
根据曲线可以估算出,标称系统的调节时间为5m s ,超调量小于5%;具有参数摄动的四种情况下的调节时间分别为:3m s ,515m s ,315m s 和6m s ;超调量均小于15%.可见闭环系统具有良好的时域性能指标,达到了使用闭环区域极点约束优化性能指标的目的。
