第2章 LS-DYNA初始条件、边界条件和约束.
LS-DYNA使用指南中文版本
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS^序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYSH处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式-显式/显式-隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1:建立模型（用PREP7前处理器）2:加载并求解（用SOLUTIONS理器）3:查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYN湿式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS就需通过以下两本手册了解基本的分析求解过程：•ANSYS Basic Ana lysis Guide•ANSYS Modeli ng and Meshi ng Guide使用ANSYS/LS-DYNA寸，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT:激活自适应网格EDASMP:创建部件集合EDBOUND定义一个滑移或循环对称界面EDBVIS :指定体积粘性系数EDBX :创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN指定接触参数EDCLIST :列出接触实体定义EDCMORE为给定的接触指定附加接触参数EDCNSTR定义各种约束EDCONTACT指定接触面控制EDCPU : 指定CPU时间限制EDCRB :合并两个刚体EDCSC :定义是否使用子循环EDCTS :定义质量缩放因子EDCURVE定义数据曲线EDDAMP定义系统阻尼EDDC :删除或杀死/重激活接触实体定义EDDRELAX进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP指定重启动文件的输出频率（d3dump）EDENERGY定义能耗控制EDFPLOT:指定载荷标记绘图EDHGLS:定义沙漏系数EDHIST :定义时间历程输出EDHTIME :定义时间历程输出间隔EDINT :定义输出积分点的数目EDIS :定义完全重启动分析的应力初始化EDIPART :定义刚体惯性EDLCS :定义局部坐标系EDLOAD:定义载荷EDMP:定义材料特性EDNB :定义无反射边界EDNDTSD清除噪声数据提供数据的图形化表示EDNROT:应用旋转坐标节点约束EDOPT:定义输出类型，ANSYS或LS-DYNA EDOUT:定义LS-DYNA ASCII输出文件EDPART :创建，更新，列出部件EDPC :选择、显示接触实体EDPL :绘制时间载荷曲线EDPVEL:在部件或部件集合上施加初始速度EDRC :指定刚体/变形体转换开关控制EDRD:刚体和变形体之间的相互转换EDREAD:把LS-DYNA的ASCII输出文件读入到P0ST26勺变量中EDRI :为变形体转换成刚体时产生的刚体定义惯性特性EDRST:定义输出RST文件的时间间隔EDSHELL :定义壳单元的计算控制EDSOLV:把“显式动态分析”作为下一个状态主题EDSP :定义接触实体的小穿透检查EDSTART:定义分析状态（新分析或是重启动分析）EDTERM:定义中断标准EDTP :按照时间步长大小绘制单元EDVEL :给节点或节点组元施加初始速度EDWELD定义无质量焊点或一般焊点EDWRITE:将显式动态输入写成LS-DYNA输入文件PARTSEL:选择部件集合RIMPORT :把一个显式分析得到的初始应力输入到ANSYSREXPORT:把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料（包括每条命令的特定路径），请参阅《ANSYS Comma nds Refere nee》。
ANSYS求解过程中的载荷、约束与边界条件的设定
1.施加显式分析的载荷一般的加载步骤如下：（1）将模型中受载的部分定义为组元或PART（用于刚体的加载）；（2）定义包含时间和对应荷载数值的数组参数并赋值；（3）通过上述数组定义荷载时间历程曲线；（4）选择施加荷载的坐标系统（默认为在总体直角坐标系）；（5）将荷载施加到结构模型特定受载的部分上。
在ANSYS/LS-DYNA中，定义或分析显式分析载荷的GUI操作菜单路径为：Main Menu>Preprocessor>LS-DYNA Options>Loading Options>Specify Loads Main Menu>Solution>Loading Options>Specify Loads通过上述菜单调出如图1所示的加载对话框，在其中依次输入相应的参数，同样可以完成载荷的施加过程。
图1施加显式分析的载荷注意：在ANSYS/LS-DYNA中，上述方式定义的载荷是在一个载荷步施加的，即直接施加随着时间变化的各种动力作用到结构的受载部分。
不要与ANSYS隐式结构分析中多个载荷步加载的概念相混淆。
施加了显式分析载荷之后，可以通过操作显示或隐藏载荷标志，其GUI菜单操作路径为：Main Menu>Preprocessor>LS-DYNA Options>Loading Options>Show Forces2.施加初始条件在瞬态动力问题中，经常需要定义结构系统的初始状态，如初始速度等。
在ANSYS/LS-DYNA程序中，菜单路径为：Main Menu>Preprocessor>LS-DYNA Options>Initial Velocity>OnNodes/PARTsMain Menu>Solution>Initial Velocity>On Nodes/PARTs图2施加于PART上初始速度3.施加边界条件在ANSYS/LS-DYNA中，可以定义如下一些类型的边界条件：★固定边界条件其菜单操作路径为：Main Menu>Preprocessor>LS-DYNA Options>Constraints>Apply>On Nodes Main Menu>Solution>Constraints>Apply>On Nodes在图形窗口中单击需要约束的节点，然后，在弹出的如图3所示的对话框中进行施加零约束的操作。
高速轴承动力学有限元分析方法

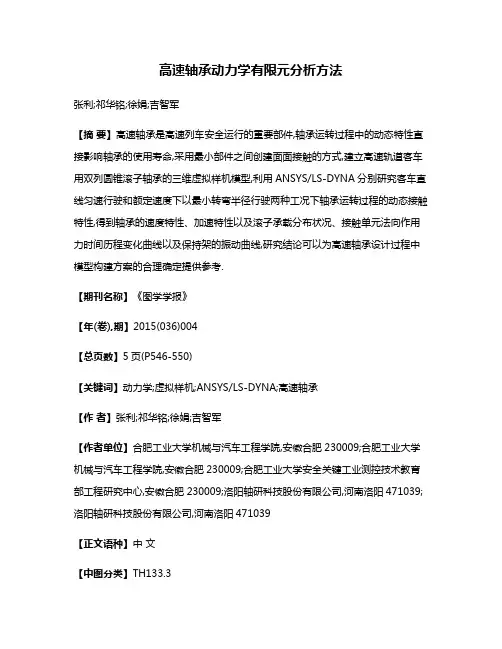

高速轴承动力学有限元分析方法张利;祁华铭;徐娟;吉智军【摘要】高速轴承是高速列车安全运行的重要部件,轴承运转过程中的动态特性直接影响轴承的使用寿命,采用最小部件之间创建面面接触的方式,建立高速轨道客车用双列圆锥滚子轴承的三维虚拟样机模型,利用ANSYS/LS-DYNA分别研究客车直线匀速行驶和额定速度下以最小转弯半径行驶两种工况下轴承运转过程的动态接触特性,得到轴承的速度特性、加速特性以及滚子承载分布状况、接触单元法向作用力时间历程变化曲线以及保持架的振动曲线,研究结论可以为高速轴承设计过程中模型构建方案的合理确定提供参考.【期刊名称】《图学学报》【年(卷),期】2015(036)004【总页数】5页(P546-550)【关键词】动力学;虚拟样机;ANSYS/LS-DYNA;高速轴承【作者】张利;祁华铭;徐娟;吉智军【作者单位】合肥工业大学机械与汽车工程学院,安徽合肥230009;合肥工业大学机械与汽车工程学院,安徽合肥230009;合肥工业大学安全关键工业测控技术教育部工程研究中心,安徽合肥230009;洛阳轴研科技股份有限公司,河南洛阳471039;洛阳轴研科技股份有限公司,河南洛阳471039【正文语种】中文【中图分类】TH133.3高速铁路客运是未来铁路客运发展的方向，随着铁路运行的不断提速，性能良好的高速轴承将大量应用。
