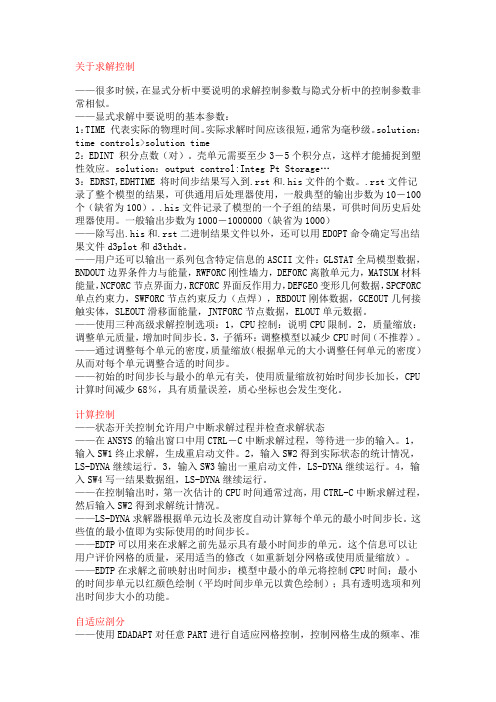

关于lsdyna求解控制
关于求解控制——很多时候，在显式分析中要说明的求解控制参数与隐式分析中的控制参数非常相似。
——显式求解中要说明的基本参数：1：TIME 代表实际的物理时间。
实际求解时间应该很短，通常为毫秒级。
solution：time controls>solution time2：EDINT 积分点数（对）。
壳单元需要至少3－5个积分点，这样才能捕捉到塑性效应。
solution：output control:Integ Pt Storage…3：EDRST,EDHTIME 将时间步结果写入到.rst和.his文件的个数。
.rst文件记录了整个模型的结果，可供通用后处理器使用，一般典型的输出步数为10－100个（缺省为100）。
.his文件记录了模型的一个子组的结果，可供时间历史后处理器使用。
一般输出步数为1000－1000000（缺省为1000）——除写出.his和.rst二进制结果文件以外，还可以用EDOPT命令确定写出结果文件d3plot和d3thdt。
——用户还可以输出一系列包含特定信息的ASCII文件：GLSTAT全局模型数据，BNDOUT边界条件力与能量，RWFORC刚性墙力，DEFORC离散单元力，MATSUM材料能量，NCFORC节点界面力，RCFORC界面反作用力，DEFGEO变形几何数据，SPCFORC 单点约束力，SWFORC节点约束反力（点焊），RBDOUT刚体数据，GCEOUT几何接触实体，SLEOUT滑移面能量，JNTFORC节点数据，ELOUT单元数据。
——使用三种高级求解控制选项：1，CPU控制：说明CPU限制。
2，质量缩放：调整单元质量，增加时间步长。
3，子循环：调整模型以减少CPU时间（不推荐）。
——通过调整每个单元的密度，质量缩放（根据单元的大小调整任何单元的密度）从而对每个单元调整合适的时间步。
——初始的时间步长与最小的单元有关，使用质量缩放初始时间步长加长，CPU 计算时间减少68％，具有质量误差，质心坐标也会发生变化。
泡沫铝lsdyna参数
泡沫铝lsdyna参数
摘要：
1.泡沫铝的概述
2.lsdyna 参数的含义和作用
3.泡沫铝lsdyna 参数的具体设置方法
4.泡沫铝lsdyna 参数对模拟结果的影响
5.结论
正文：
一、泡沫铝的概述
泡沫铝是一种具有优良性能的材料，它具有较低的密度、良好的力学性能、优异的隔热性能以及较高的耐腐蚀性。
由于其独特的结构，泡沫铝在航空航天、汽车、建筑等领域有着广泛的应用。
二、lsdyna 参数的含义和作用
lsdyna 是一种常用的动力学分析软件，它能够模拟材料的动态性能，如冲击、振动等。
在泡沫铝的模拟中，lsdyna 参数的设置至关重要，它直接影响到模拟结果的准确性。
三、泡沫铝lsdyna 参数的具体设置方法
在设置泡沫铝lsdyna 参数时，需要考虑以下几个方面：
1.模型的建立：根据泡沫铝的实际结构，建立相应的模型。
2.材料属性的设置：根据泡沫铝的实际性能，设置其弹性模量、泊松比、密度等材料属性。
3.边界条件的设置：根据泡沫铝的实际应用环境，设置相应的边界条件。
4.载荷的施加：根据泡沫铝的实际受力情况，施加相应的载荷。
四、泡沫铝lsdyna 参数对模拟结果的影响
泡沫铝lsdyna 参数的设置对模拟结果有着重要的影响。
例如，不同的材料属性设置会导致模拟结果的硬度、强度等性能指标的不同；不同的边界条件设置会影响模拟结果的应力分布；不同的载荷施加方式会影响模拟结果的应力- 时间曲线。
五、结论
泡沫铝lsdyna 参数的设置对于模拟结果的准确性至关重要，需要根据泡沫铝的实际性能和使用环境进行设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通过中间结构的力分析
»固连的节点set (节点必须坐标一致) »可有多个节点 （大于2） (如4个壳的角节点）
» 可变形的薄壳和honeycomb材料的体单元
» 基于塑性应变的失效
刚体的Part连接 刚体
» 由动力学方程控制运动
»无失效准则 » 允许转动
*CONSTRAINED_EXTRA_NODES
*CONSTRAINED_JOINT *CONSTRAINED_NODEL_RIGID_BODY
*CONSTRAINED_RIGID_BODIES
其他的 Part 连接技术
一致的节点 » 扭曲的几何体
» 无失效准则
» 不容易分离parts (如操作，重划分) » 接触厚度冲突
梁
»更复杂的定义 »影响时间步计算
接触 (更新)
» 固连(N2S, S2S) » 固连失效 (N2S, S2S)
横截面分析
» 防止沙漏模式
避免阶跃载荷 要求一载荷曲线
载荷能缩放
载荷
*LOAD_BEAM *LOAD_BODY
沿梁单元局部轴(r,s,t)定义 牵
引载荷
施加指定的体载荷
» 重力加速度 – 概念上是加速指定的坐标系，所以 ，施加在模型上的惯性载荷是反方向 的 – 因重力产生的预应力，与动力松弛 结合 » 角速度 自由度： X, Y, Z, RX, RY, RZ 所有的节点或系列 parts
Butt Weld
对于Butt 焊，节点 的顺序和局部坐标 系的方向如图
Part 连接 *CONSTRAINED_NODE_SET
»两节点或更多节点的平动约束
» x, y, z, 或任意组合 » 失效时间
Part 连接
*CONSTRAINED_SHELL_TO_SOLID » 在壳边和体单元间定义固连
梁单元或系列梁单元
每单位长度上的力
载荷
*LOAD_NODE 和*LOAD_RIGID_BODY 施加一载荷于一节点，系列节点或刚体上 x, y, or z 力 x, y, or z 力矩 Follower 力 或力矩 »力作用方向为平面的法向 坐标系可为总体坐标或局部坐标
载荷
分布压力载荷： 施加一个分布压力载荷于一个表面:
»系列节点外的节点
» 定义的box中的所有节点
*INITIAL_VELOCITY_NODE
» 单个的节点
爆炸球的例子 *KEYWORD 400000000
*TITLE
an exploding sphere $ $$$$$$ An explosive material is placed inside of a sphere. $$$$$$ The explosive is lit, expands, and impacts the sphere. $$$$$$ The sphere expands, reaches yield, seam lines fail and fragments $$$$$$ fly apart. $$ John D. Reid 6/4/98
第二章
概要 初始条件 例子：爆炸球 边界条件 载荷：例子：对称失效/加载 刚墙 约束 横截面分析
概 述
• 若FEA模型已具有节点，单元，材料特性和 parts等。则可以： »施加：初始条件、边界条件、载荷和约束 束 »必须具有：boxes，曲线，sets，矢量等 • 当parts间发生碰撞，或与其它问题撞击时： » 刚墙 » 接触 (第三章) • 怎样测定载荷/动量 »接触力 »横截面分析
»段 (*LOAD_SEGMENT)
»系列段(*LOAD_SEGMENT_SET) » 壳 (*LOAD_SHELL_ELEMENT)
» 系列壳(*LOAD_SHELL_SET)
正的压力值作用方向为壳/ 段的法向的反方向 压力的激活时间
示例
相关关键字 *BOUNDARY_SYMMETRY_FAILURE
接触实体的应用： 冲压成型：凸模和凹模表面 几何实体作为几何表面刚体输入 处理刚体假人和可变形体如气囊和驾驶面板的接触 •耦合刚体假人模型软件 MADYMP a rts 之间的自由度 » 铆接和焊接 »约束壳与壳 »约束壳与体
»各种刚体约束
节点坐标不能一致
失效时间
焊接失效
焊接失效 失效时间 » 在指定的时间自动失效
拉伸失效
» 因塑性应变
有效节点塑性应变> 失效塑性应变
» 焊点外的金属板撕裂失效，因为塑性发生在焊接 处周围的材料中
焊接失效 脆性失效 » 点焊 Sn = 失效的法向力 Ss =失效的剪切力 fn = 法向界面力 fs =剪切界面力 f = 失效应力 = 失效参数
壳单元节点与坐标相同的体单元节点约束
体单元节点（线矢量）是线性约束 » 节点刚体可以完成相同的功能
破裂单元 *CONSTRAINED_TIE-BREAK
»壳边对壳边界面
»作为塑性应变的一个函数局部失效 » 模拟沿预先定义的线（如缝合线或结构铰）失效的结果
*CONSTRAINED_TIED_NODES_FAILURE
可以在局部坐标系中定义
» 力 vs 变形
» 速度vs 时间
边界条件
局部坐标系的定义： *DEFINE_COORDINATE 定义一局部坐标系
指定坐标系ID号(CID)
*DEFINE_COORDINATE_NODES » 3节点: 局部坐标系原点，沿x轴, 局部 x-y 平面内
*DEFINE_COORDINATE_SYSTEM
» 边界处的应力梯度为零
» 边界随冲击波移动 *BOUNDARY_SLIDING_PLANE
» 约束一系列节点在一任意方位的平面或 矢量上移动 *BOUNDARY_SYMMETRY_FAILURE
» 约束节点于一定义的平面上 » 当周围的单元达到定义的拉应力时节点 成为自由节点
边界条件
*BOUNDARY_PRESCRIBED_MOTION 对节点、系列节点或刚体施加节点运动(平动或转动) 可适用的自由度运动： » 位移 »速度 »加速度 载荷曲线描述的运动 起始和结束的时间
*CONSTRAINED_GENERALIZED_WELD 方式：
SPOT, FILLET, BUTT, CROSS_FILLET, COMBINED
节点坐标可以相同
输出可以指定于一局部坐标系中
点焊
节点的顺序和局部 坐标系的方向对于 决定焊点失效是很 重要的
Fillet 角焊
对于Fillet 焊，节点 的顺序和局部坐标系的 方向如图
$$ Units: unknown - possibly gm, cm, micros, 1E7N, Mbar, 1E7Ncm
$
爆炸球的例子
爆炸球的例子
爆炸球的例子
爆炸球的例子
爆炸球的例子
爆炸球的例子
边界条件
*BOUNDARY_OPTION 目的：定义施加在边界节点上的运动 » 对流、通量、辐射和温度 » 循环对称 » 无反射边界、滑动边界和具有失效准则的 对称 (固体) » 强制运动载荷 » SPC约束
» 每行定义8个节点
*SET_NODE_COLUMN »每行定义1个节点
初始条件
*INITIAL_VELOCITY 对节点和体施加一个初始的平 动和转动速度 » 系列节点
*INITIAL_VELOCITY_GENERATION »对于平动和转动的体 – parts – 系列 parts – 系列节点 » 与前两个初始速度的施加方法不能同 时使用
» fillet－角焊, butt－对接焊缝
n = 法向应力 n = 焊接方向剪切力
t =焊接方向法向剪切力
*CONSTRAINED_SPOTWELD 两节点点焊
刚性无质量梁
不能传输壳的法向转动刚度 节点坐标不能一致
焊点连接的节点不能是其他约束设置 中的节点，如约束相同的自由度，固连 的界面，或刚体
初始条件
起爆点和动量
初始应力/ 应变 初始温度
初始速度
缺省状态下初始应力、温度和速度为零 边界条件高于初始条件
初始条件
*INITIAL _DETONATION 和*INITIAL_MOMENTUM 用于模拟施加在体单元上的一种脉冲载荷 起爆点:引爆炸药材料(parts)
»
动量: 单元上施加一个初始动量
定义横截面 通过指定定义横截面： »横截面的节点 » 在这些节点上计算力所使用的单元 传送力的符号由这些单元位于这些节点的哪一边来决定 自动 » *DATABASE_CROSS_SECTION_PLANE 用户指定 » *DATABASE_CROSS_SECTION_SET 指定输出频率 » *DATABASE_SECFORC
»固定
»运动: 速度或位移、载荷曲 线、矢量
多个几何体墙可以定义，用来 模拟多种几何体的结合
*CONTACT_ENTITY 一般的具有任意表面的刚体及运动 几何实体 » 圆柱、平板、球、圆环、椭圆、VDA 性能改进 » 对接触实体和可变形体间的接触进行封闭形状接 触计算 精度改进 » 表面与网格划分无关
初始条件
*SET – 节点 定义节点组 » set ID号(SID) » 节点的ID号 (NID’s) *SET_NODE_LIST
*DEFINE_BOX 定义一个BOX形状的体， BOX 内的任何事物都可以作为输入 BOX的ID号 (BOXID) 定义BOX 的范围： » Xmin - Xmax » Ymin - Ymax » Zmin - Zmax
