函数发生器的设计
函数信号发生器的设计参考(LM747CN)

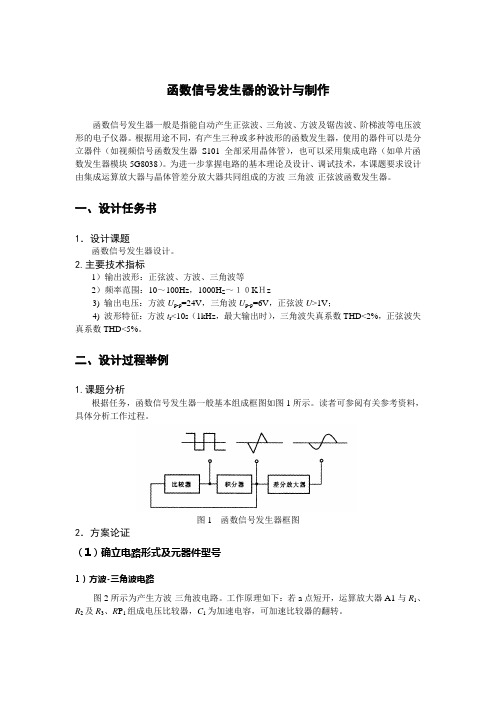

函数信号发生器的设计与制作函数信号发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电子仪器。
根据用途不同,有产生三种或多种波形的函数发生器,使用的器件可以是分立器件(如视频信号函数发生器S101全部采用晶体管),也可以采用集成电路(如单片函数发生器模块5G8038)。
为进一步掌握电路的基本理论及设计、调试技术,本课题要求设计由集成运算放大器与晶体管差分放大器共同组成的方波-三角波-正弦波函数发生器。
一、设计任务书1.设计课题函数信号发生器设计。
2.主要技术指标1)输出波形:正弦波、方波、三角波等2)频率范围:10~100Hz,1000H Z~10KHz3) 输出电压:方波U p-p=24V,三角波U p-p=6V,正弦波U>1V;4) 波形特征:方波t r<10s(1kHz,最大输出时),三角波失真系数THD<2%,正弦波失真系数THD<5%。
二、设计过程举例1.课题分析根据任务,函数信号发生器一般基本组成框图如图1所示。
读者可参阅有关参考资料,具体分析工作过程。
图1 函数信号发生器框图2.方案论证(1)确立电路形式及元器件型号1)方波-三角波电路图2所示为产生方波-三角波电路。
工作原理如下:若a点短开,运算放大器A1与R1、R2及R3、R P1组成电压比较器,C1为加速电容,可加速比较器的翻转。
图2方波-三角波产生电路由图2分析可知比较器有两个门限电压CC th V RP R R U 1321+-= CC th V RP R R U 1322+=运放A2与R 4、R P 2、C 2及R 5组成反相积分器,其输入信号为方波U o1时,则输出积分器的电压为t U C RP R U o o d )(112142⎰+-= 当U o1=+V CC 时t C RP R U o 214CC 2)(V +-= 当U o1=-V EE 时t C RP R U o 214EE 2)(V += 可见积分器输入方波时,输出是一个上升速率与下降速率相等的三角波,其波形如图3所示。
